PSI SI解析(各种id说明)

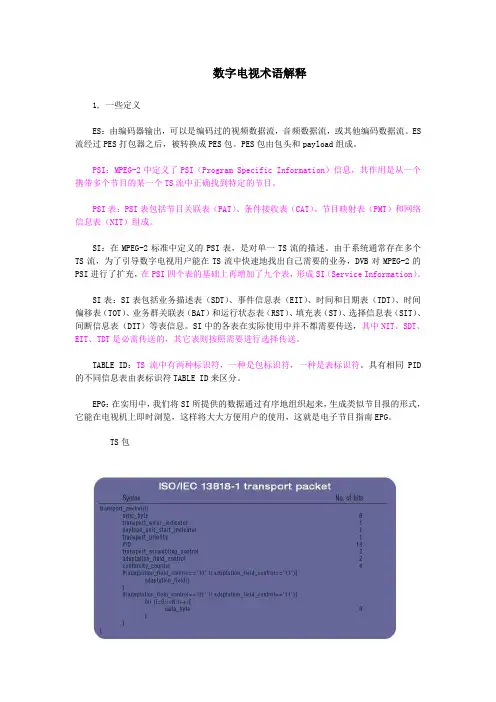

数字电视术语解释
数字电视术语解释1, 一些定义ES：由编码器输出，可以是编码过的视频数据流，音频数据流，或其他编码数据流。
ES 流经过PES打包器之后，被转换成PES包。
PES包由包头和payload组成。
PSI：MPEG-2中定义了PSI（Program Specific Information）信息，其作用是从一个携带多个节目的某一个TS流中正确找到特定的节目。
PSI表：PSI表包括节目关联表（PAT）、条件接收表（CAT）、节目映射表（PMT）和网络信息表（NIT）组成。
SI：在MPEG-2标准中定义的PSI表，是对单一TS流的描述。
由于系统通常存在多个TS流，为了引导数字电视用户能在TS流中快速地找出自己需要的业务，DVB对MPEG-2的PSI进行了扩充，在PSI四个表的基础上再增加了九个表，形成SI（Service Information）。
SI表：SI表包括业务描述表（SDT）、事件信息表（EIT）、时间和日期表（TDT）、时间偏移表（TOT）、业务群关联表（BAT）和运行状态表（RST）、填充表（ST）、选择信息表（SIT）、间断信息表（DIT）等表信息。
SI中的各表在实际使用中并不都需要传送，其中NIT、SDT、EIT、TDT是必需传送的，其它表则按照需要进行选择传送。
TABLE ID：TS流中有两种标识符，一种是包标识符，一种是表标识符。
具有相同PID 的不同信息表由表标识符TABLE ID来区分。
EPG：在实用中，我们将SI所提供的数据通过有序地组织起来，生成类似节目报的形式，它能在电视机上即时浏览，这样将大大方便用户的使用，这就是电子节目指南EPG。
TS包PATCATPMT2、数字电视工作流程当机顶盒要要接收某一个指定节目流程：1.首先从节目关联表（PAT）中取得这个节目的节目映射表（PMT）的PID值2.然后从TS流中找出与此PID值相对应的节目映射表（PMT），从这个节目映射表中获得构成这个节目的基本码流的PID值3.根据这个PID值滤出相应的视频、音频和数据等基本码流4.解码后复原为原始信号，删除含有其余PID的传送包。
业务信息编码规范解读
三:PSI/SI --SDT 业务描述表（续上）
SDT表的组成：由表格标识符、传输流标识符、原始网络标识符、业务描述符、运行状态、 分段号、分段长度、版本号等组成。 SDT表的 PID=0x0011； 两种SDT表通过表标识符table_id进行识别。 Actual SDT的table_id为：0x42， Other SDT的table_id为：0x46。 发送周期： 如果存在SDT的话， 至少每2秒传送实际SDT的所有分段； 至少每10秒传送其他TS所需的SDT所有分段。
4
二、ts流在网络中的位置
或者复用器－ＨＦＣ
5
二、ts流在网络中的位置
Network 1 Network 2 Transport Stream 1 service 1 program 1 Transport Stream 2 .… Transport Stream N
service 2
service .… N
Transport Stream 2
.…
Transport Stream N
service 2
service .… N
以service id标识
program program .… N 2
以program number标识
音频/视频/数据广播/图文电视/字幕数据/私有数据 的多路复用成为了一个节目
7
14
三:PSI/SI--PMT
15
三:PSI/SI --PAT与PMT关系图
业务1的PMT
PAT (PID=0)
流1 流2 PCR 视频1 31 54 业务0 业务1 业务2 PID=16 PID=22 PID=33
isis详解
Kennedy Clark,Jeff Doyle,Bassam Halabi,Andrew Bruce CaslowValeriy Pavlichenko. GetISIS是一个分级的链接状态路由协议，基于DECnet PhaseV 路由算法。
ISIS可以在不同的子网上操作，包括广播型的LAN、WAN和点到点链路。
ISIS是一个链接状态协议，实际上与OSPF非常相似，它也使用Hello协议寻找毗邻节点，使用一个传播协议发送链接信息。
ISIS消息使用序列号，但它只是一个简单的加法计数器。
当计数器计到最大值时，一个ISIS路由器没有别的选择，只能伪造一个错误触发对所有旧信息的刷新。
然而，因为序列号有3 2 比特长，使得到达最大值之前有很大的序列号空间，所以这不是什么问题。
但是，至少存在两个技术问题：ISIS 使用一个小的度量值（6 比特），严重限制了能与它进行转换的信息；而且链接状态也只有8 比特长，路由器能通告的记录只有256个。
一个非技术问题是ISIS受OSI约束，使得与OSPF相比它的发展比较缓慢。
这个限制的原因是由于SPF的要求；但现在的Wide-metric使这个范围变成24位的扩展解决了这个问题。
一个非技术问题是ISIS受OSI约束，使得以前与OSPF相比它的发展比较缓慢。
但现在的ISIS在非OSI即RFC方面（Integrated）ISIS有了很多的扩展使得他的发展比OSPF更容易实现对新的要求的支持如IPV6或者TE而且更简单易实现一个路由器是intermediate system(IS)，一个主机就是end system(ES)，在一个主机和路由器之间运行的协议叫ES-IS，路由器与路由器之间运行的协议是IS-IS一个subnetwork属下的接口叫：subnetwork point of attachment(SNPA)，它只是一个概念上的东西，实际上它是一个subnetwork提供的服务点，由SPNA定义的，不是实际的物理界面，SNPA的概念特性对应于子网的概念特性。
PSI SI
5.2
业务信息SI（ 业务信息SI（续） SI
时间和日期表（TDT）： 它给出了与当前的时间（UTD协调世界时）和日期相 关的信息。 时间偏移表（TOT）： 它给出了与当前时间（UTC）、日期和本地时间差
5.2
业务信息SI（ 业务信息SI（续） SI
业务信息SI如何插入播出前端： SI一般在复用器合成TS时插入。按照SI标准形成各 表的数据段后，数据可以三种方式送入复用器： 1）将各表数据通过复用器生产厂家提供的应用 软件接口(API异步并行接口)，由复用器插入节目 码流。其优点是结构简单、系统稳定；缺点是需 要复用器厂家提供接口资料和硬件支持，对不同 厂家复用器需要编写不同的软件。
5.2
业务信息SI（ 业务信息SI（续） SI
事件信息表（EIT）：
它包含与事件或节目相关的数据，例如事件名称，起始时间，持 续时间等。EIT是生成EPG的主要表，相当于节目表。 （事件信息表EIT按时间顺序提供每个业务中包含的事件的信息 ，包括：事件的标识号、起始时间、节目长度；播放状态、 是否加密；事件的详细介绍；两段同样事件的时间偏移；事 件多语种的简短介绍；节目限定年龄的级别等。其类型通过 表识别符进行区别。任何构成EIT段均在PID为0×0012的传送 包中进行传送。）
1.2
业务信息SI（ 业务信息SI（续） SI
业务描述表（SDT） 业务描述表（SDT）：
它包含了描述系统中业务的信息。例如业务名称，起始时间、持 续时间等。（业务描述表SDT的每一个子表都对一个特定TS流 中的业务进行描述。这些业务可能是实际TS流的一部分，也 可能是其它TS流的一部分，可以通过不同的表标识符来区分 。 SDT提供业务所属的业务群、业务使用的加密系统、与其它业务 的链接信息、该业务的准用国家、业务名称和业务提供者、 业务是否允许NVOD，以及多画面的控制、实现交互式回传信 道的电话号码和多语种业务名称等信息。 为了更容易获得有 关业务，一般SDT的传送是强制性的。
数字电视PSISI--基本概念
数字电视PSI/SI--基本概念传输流（Transport Stream / TS）传输流是MPEG II规范的系统层提出的、对多路节目进行复用的两种方案之一，它主要针对数据在非可靠信道的传输（另一种方案——节目流是针对可靠信道的传输而提出的），比如卫星信道、微波信道或CATV信道。
传输流这种机制可将多路节目复用成一个流，并且，同一节目还可以包含多个视频和音频流。
组成传输流的是一系列连续的数据包，简称TS包。
TS包的长度固定，一般是188字节。
如果在这种TS包的尾部加入16字节的RS纠错码，则包长为204字节。
传输流的形成过程可以用图来说明。
组成节目的视频流和音频流经过基础流编码器之后，形成基本流，每一路视频流或音频流对应一路基本流。
基本流经过打包，形成PES 包流。
每一个PES包都有流标识、用于视、音频解码和播放同步的时戳。
PES包和其它的数据、控制信息经过复用器，形成TS包。
每一个TS包都有一个包标识PID，同一基础流对应的TS包，PID的值相同。
TS流就是通过对各个基础流分配不同的PID号来唯一的标识各个不同的基础流、信息表和其它数据。
每一个TS包最多只能包含一路基础流的内容。
传输流系统框图为了实现众多编码器与解码器之间的时钟同步，防止解码器的缓冲发生上溢或下溢，在系统流中加入了一个精确的系统级时间参考值，在TS流中，这个值被称为节目参考时钟PCR。
在解码器端，当检测到本地系统时钟和PCR所表征的时钟不一致时，解码器将调整本地系统时钟。
网络（network）一个传输系统，可以传输一组MPEG II 码流。
网络使用network_id 来进行标识，不同运营商所运营的网络，对应的network_id不同。
业务（service）在广播者的控制下，可以按照时间表分步广播的一系列节目。
一个业务可以理解为一个逻辑意义上的频道。
使用service_id 来标识一个业务。
同一个传输流中，service_id 必须唯一。
有线数字电视中的常用PSISI表
有线数字电视中的常用PSI/SI表摘要：本文结合DVB-C的有线数字电视某个TS流中的PSI/SI信息表，具体分析了MPEG-2的PSI信息和DVB的SI信息中的各种表，从而更清晰地了解各个表的功能和作用。
关键词：数字电视；TS流；PSI信息；SI信息；电子节目指南EPG1、引言在数字电视中，所有视频、音频、文字、图片等经数字化处理后都变成了数据，并按照MPEG-2的标准打包，形成固定长度（188个字节）的传送包，然后将这些数据包进行复用，形成传送码流（TS）。
通常由多个节目及业务复用组成的一个TS（TransportStream传输流）流对应一个8MHz带宽的频道。
数字电视机顶盒中为了找到需要的码流，识别不同的业务信息，在TS流中必须加入一些引导信息，为此，在MPEG-2中，专门定义了PSI（ProgramSpecificInformation）信息，其作用是从一个携带多个节目的某一个TS流中正确找到特定的节目。
在MPEG-2标准中定义的PSI表，是对单一TS流的描述。
由于系统通常存在多个TS流，为了引导数字电视用户能在TS流中快速地找出自己需要的业务，DVB对MPEG-2的PSI进行了扩充，在PSI四个表的基础上再增加了九个表，形成SI（ServiceInformation）。
SI是对整个系统所有TS流的描述，在符合MPEG-2(13818-1)的TS传输流中插入DVB标准定义的业务信息（ServiceInformation，SI），使机顶盒(Set-Top-Box)的综合接收解码器（IRD）可以从TS流中提取出节目提供商播出节目的列表和播出参数，以直观的形式显示给数字电视用户，使得用户可以方便地接收、选择数字电视节目。
PSI表包括节目关联表（PAT）、条件接收表（CAT）、节目映射表（PMT）和网络信息表（NIT）组成，这些表在复用时通过复用器插入到TS流中，并用特定的PID（包标识符）进行标识。
PSISI详解.ppt
优秀课件，精彩无限！
19
BAT,就是Bouquet Association Table的简称。
BAT表提供了业务群相关的信息，给出了业务群 的名称以及每个业务群中的业务列表。利用BAT 表的功能，用户根据前端的定义，方便、快捷地 搜索到不同业务群的节目。
返回>>>
优秀课件，精彩无限！
20
PSI/SI表是通过EPG （Electronic Program Guide ,电子节目指南） 系统生成，传输到复用器里在复用进各个传输TS 流里面，最后与节目信息等合成一TS流调制出去， 再在接收端（STB)经过处理，还原显示出来。
PSI/SI表在复用器里如何插入TS流中？>>>
优秀课件，精彩无限！
21
查看PSI/SI表的工具很多，比如码流分析仪，可 以实时查看到各表的信息。网上也有一些码流分 析软件，可以查看录制下来的码流的各种表信息。
返回>>>
优秀课件，精彩无限！
22
机顶盒接收原理简述： 机 顶盒先调整高频头到一个固定
的频率(如435MHZ),如果此频率有数字信号,则COFDM 芯片(如MT352)会自动把TS流数据传送给MPEG2 decoder. MPEG-2 decoder先进行数据的同步,也就 是等待完整的Packet的到来.然后循环查找是否出现 PID== 0x0000的Packet,如果出现了,则马上进入分析 PAT的处理,获取了所有的PMT的PID.接着循环查找是否 出现PMT,如果发现了,则自动进 入PMT分析,获取该频段 所有的频道数据并保存.如果没有发现PAT或者没有发现 PMT,说明该频段没有信号,进入下一个频率扫描.
数字电视系统中psi及si的基础知识及应用
数字电视系统中psi及si的基础知识及应用数字电视系统中PSI及SI的基础知识及应用随着科技的不断进步，数字电视系统在我们的生活中扮演着越来越重要的角色。
而在数字电视系统的实现过程中，PSI及SI则扮演着至关重要的地位。
那么，什么是PSI及SI呢？本文将深入剖析数字电视系统中PSI及SI的基础知识及应用。
一、PSI的基础知识对于数字电视系统而言，PSI（Program Specific Information）承载了数字电视系统中程序（Program）相关的信息，是保证数字电视系统能够正常工作的基础信息。
PSI包括PAT（Program Association Table）和PMT（Program Map Table）两部分。
PAT表是PSI的核心部分之一，它记录了数字电视信号中所有的节目信息。
PAT表中每一行是一个信息流标识符及其对应的PID。
通过该表可以找出所有的节目信息并进行相应的处理。
PMT表则记录了数字电视信号中每一个节目的具体信息，包括视频流、音频流以及其他的扩展信息。
PMT表的作用是为解码器提供解码指令，指导解码器识别数据表，有效地输出符合用户要求的视频流、音频流以及其他信息。
二、SI的基础知识SI（Service Information）是数字电视系统中另一个极其重要的部分，它包含了数字电视信号中所有的业务相关信息。
SI由多个信息表组成，主要有NIT表、SDT表和EIT表三种。
NIT表记录的是数字电视信号与网络相关的信息，主要包括各个传输层、频点、QAM调制方式等信息。
通过对NIT表进行解析处理，可以实现基于网络的信号搜索和网络环境的识别。
SDT表记录的是数字电视信号中所有的业务信息，包括频道编号、频道名称、播放时间等等。
通过解析SDT表，可以找到文娱、新闻、体育等不同类型的EPG信息。
EIT表则是数字电视系统中最重要的信息表之一，它记录了数字电视信号中所有的节目单信息、直播节目信息以及对应的时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[转载]PSI/SI解析（各种id说明）(2012-06-13 17:14:16)转载▼分类：计算机标签：转载原文地址：PSI/SI解析（各种id说明）作者：阿猛一、SI信息的构成1、信息构成SI信息内容是按照network(网络)→transport strem（传输流）→service（业务）→event（事件）的分层顺序描述，如图1所示。
SI数据信息是按照一定的数据结构进行存储的，这样一来才能达到方便、快捷地进行数据检索和提取。
SI数据主要有：网络信息、传输流信息、业务信息、业务的事件信息等，并且大量的信息都是通过描述符来传输的，所以可用树状链表来存储数据，构成从网络、传输流、业务、事件的树状结构。
机顶盒接收端的解析主要负责这些SI数据的重建。
在数字电视系统中，为了能有效地从众多的数据包中组织起SI信息，而使用了很多的标识。
有Network_id(网络标识)、Original_network_id(原始网络标识)、Transport_stream_id(传输流标识)、Service id(业务标识)、eventid_id(事件标识)、Bouquet_id(业务群组标识)。
这些标识是作为信息查找定位用的，例如：要在一个TS里找出一个业务信息，就要知道这个业务信息在那个网络里、在哪个TS里和这个业务信息在这个流里的标识，这样一来，通过层层过滤，就能精确地定位描述这个业务信息的位置，并把它们找出来进行数据组织。
图1就非常清楚地表明了这种查找思路。
一个网络信息由network_id来定位。
一个TS由network_id、Original_network_id、Transport_stream_id来定位，标明这个流在那个网络播发，它原属那个网络，并给它加上标识。
一个业务由network_id、Original_network_id、Transport_stream_id、service_id来定位，标明这个业务在那个网络播发，它原属那个网络和那个流，并给它加上标识。
这体现在SDT表中。
一个事件由network_id、Original_network_id、Transport_stream_id、service_id、event_id来定位，标明这个事件在那个网络播发，它原属那个网络和那个流及那个业务，并给它加上标识。
这体现在EIT表中。
据此，根据各个SI表的功能，各表的ID结构如下：NIT：network_id、Original_network_id、Transport_stream_id 、service_id。
SDT：Original_network_id、Transport_stream_id 、service_id。
EIT：Original_network_id、Transport_stream_id 、service_id、event_id。
BAT：bouquet_id 、Original_network_id 、Transport_stream_id 、service_id。
另外，还有一个PID（包标识），它的作用是给每一个数据包打上一个标记，TS承载有视频数据、音频数据、PSI和SI信息数据、图文电视数据、字幕数据、数据广播数据、交互业务数据、CA系统的控制信息数据等等，除了PSI和SI信息数据和CA系统的控制信息数据外，其他的数据的PID都是通过PMT表给出的，CA系统的控制信息数据的PID是由CAT表给出的，而承载了PSI和SI信息的各种表的PID值是固定分配的。
如下表表 PID值PAT | 0X0000CAT | 0X0001TSDT | 0X0002NIT、ST | 0X0010SDT、BAT、ST | 0X0011EIT、ST | 0X0012RST、ST | 0X0013TDT、TOT、ST | 0X0014DIT | 0X001ESIT | 0X001F由于这些表是分配了固定的PID值，所以机顶盒就可以根据这些PID值来辨认出是什么表，并读取表中的描述参数来生成EPG信息和完成各种数据的组织、解码出所需要的节目和信息。
2、表的构成表是组成SI信息的一种数据结构。
在TS中有很多不同节目的数据包，解码器如何确定哪个数据包属于某个节目？其答案就是在TS中的PSI和SI信息里，这些信息精确地指引出获得某节目与该节目数据包的PID之间的关系。
由MPEG-2定义的TS里面，数据包携带了两类信息：一是音、视频等素材的数据，二是PSI表。
具有给定PID的数据包的有序排列就形成了TS 流。
PSI表里的承载的内容主要是TS（本节目流）的描述参数。
由MPEG-2定义的PSI主要包含有三个表：PAT、PMT、CAT。
每个表都可作为一个或多个TS包的净荷插入TS中传送。
一个TS数据包的净荷为188个字节，当一个PSI/SI表的字节长度大于184字节时，就要对这个表进行分割，形成段（section）来传送。
分段机制主要是将一个数据表分割成多个数据段。
在PSI/SI表到TS包的转换过程中，段起到了中介的作用。
由于一个数据包只有188字节，而段的长度是可变的，EIT表的段限长4096字节，其余PSI/SI表的段限长为1024字节。
因此，一个段要分成几部分插入到TS包的净荷中。
如图2所示。
PSI/SI表的构成是：一个表由一个或多个子表构成，表用table_id来标识；不同的子表由table_id 和table_id_extension来区分（具有相同的table_id和不同的table_id_extension）；一个子表由一个或多个段构成（具有相同的table_id和table_id_extension，不同section_number来区分）；每个段由多个TS数据包的数据组成。
每个段具有一个完整的数据结构，表的重要参数----描述符在段里传送。
图3所示是SDT表的结构。
子表大于1024时，可把子表分割成两个或更多个段，并通过section_number来区分，如图3-1所示。
不同的信息表在TS中通过PID来区分，具有相同PID的不同表由table_id（table_id是表标识）来区分，属于同一个table_id的不同子表由table_id_extension、版本号(version_number)进行区分，属于同一个子表的不同段由section_number区分。
表的扩展标识符有：network_id、oringinal_network_id、boquet_id、tansport_stream_id、service_id 等。
l 对于NIT表的子表具有相同的table_id、network_id和version_number。
l 对于BAT表的子表具有相同的table_id、bouquet_id和version_number。
l 对于SDT表的子表具有相同的table_id、oringinal_network_id、tansport_stream _id和version_number。
l 对于EIT表的子表具有相同的table_id、oringinal_network_id、tansport_stream _id、service_id 和version_number。
以EIT表为例。
EIT的PID是0X0012，当它的table_id=0X4E时，EIT描述的是在当前TS中的当前/后续（EIT present/following）事件信息；table_id=0X4F时，EIT描述的是在其它TS中的当前/后续（EIT present/following）事件信息。
这两个不同的描述形成了EIT的两个表。
每个表分为两个段，一个段用来描述当前正在播放的事件，另一个段用来描述即将播放的事件。
此时两个段的table_id、service_id、tansport_stream_id是相同的，但section_number不相同，section_number 0x00用来描述当前事件，section_number 0x01描述下一个事件。
⑴网络描述表（NIT）的作用在MPEG2中由于并没有对NIT表进行定义，所以在PSI中NIT表内容是私有的，但在DVB中给NIT表作了明确的定义，所以NIT表是一个全局表，就是一个数字电视系统只对应两个NIT 表，分别为当前网络表（table_id=0X40）和其他网络表（table_id=0X041），每个不同的网络视其频点数(1个TS=1个频点)的多少对应一个或多个子表，通过network_id来区分。
NIT表主要是提供有关物理网络的信息，网络信息表传送本网络以及与此有关的其它网络的一些信息。
每个网络都有唯一的识别符（network_id）。
网络信息表主要携带：网络识别符(Network_ID)、网络名称、传输系统参数(有线传输系统参数包括：频率、调制方式、FEC外码、符号率、FEC内码)、节目业务类型及Service_ID等信息。
机顶盒只要调谐到携带NIT表的传送流中，即可提取其它网络的参数，一般解码器便可根据提取出来的信息，自动搜索频道。
这里说一说network_id和oringinal_network_id的分别。
每个运营商都需要注册唯一的network_id，假设中央电视台的network_id=0X01，广州电视台的network_id=0X02 。
当中央电视台直接播发自己的节目时，network_id=oringinal_network_id，如果由广州电视台转播中央电视台的节目时，那么network_id=0X02，oringinal_network_id=0X01。
也就是说oringinal_network_id 等于节目原发运营商的network_id。
⑵业务描述表（SDT）的作用SDT表是由DVB定义的，是一个SI表，因此它是一个全局表，一个数字电视系统对应两个SDT 表，分别为当前流（actual transport）表（table_id=0X42）和其他流(other transport)表（table_id=0X46）。
每一个TS对应一个子表（也有对应多个子表的，如同一个TS但业务来自不同的original_network），通过tansport_stream_id和original_network_id来区分。
图4就是一个SDT表的构成图。
从图可看出，这个SDT表由两个表组成，一个是当前流表，只有一个子表；另一个是其他流表，由三个子表组成，每个流对应一个子表。
SDT表用于描述系统中业务的名称、业务提供者、是否有相应的事件描述表等方面的信息；业务描述表可以描述当前传输流，也可以描述其他传输流，这由表的Table_ID来区分。
