铝合金铸件气孔标准
铝合金铸件气孔标准
铝合金铸件气孔标准This model paper was revised by the Standardization Office on December 10, 2020铝合金铸件气孔、针孔检验标准一.适用范围本标准规定了铸件气孔、针孔允许存在的范围、大小、数量等技术要求。
本标准规定了铸造铝合金低倍针孔度的分级原则和评级方法。
本标准适用于铝合金的砂型铸造。
适用于评定铸件外表面及需要加工面经加工后的表面气孔、针孔。
二.引用标准GB1173-86铸造铝合金技术条件GB9438-88铝合金铸件技术条件GB10851-89铸造铝合金针孔三.气孔、针孔等孔洞类特征1.位于铸件内部而不延伸到铸件外部的气眼。
（1）气孔、针孔内壁光滑，大小不等的圆形孔眼，单个或成组无规则的分布在铸件的各个部位。
（2）气渣孔其特征同气孔、针孔相似，但伴随有渣子。
2.表面或近表面的孔眼，大部分暴露或与外表面相连。
（1）表面或皮下气孔大小不等的单个或成组的孔眼，位于铸件表面或近表面的部位，其内壁光滑。
（2）表面针孔铸件表面上细小的孔洞，呈现在较大的区域上。
四.具体条件1.砂型、金属型铸件的非加工表面和加工表面，在清整干净后允许存在下列孔洞:（1）单个孔洞的最大直径不大于3mm，深度不超过壁厚1/3，在安装边上不超过壁厚的1/4，且不大于1.5mm，在上述缺陷的同一截面的反面对称部位不得有类似的缺陷。
（2）成组孔洞最大直径不大于2mm，深度不超过壁厚的1/3，且不大于1.5mm。
（3）上述缺陷的数量及边距应符合表一规定表一非加工表面或加工表面总面积小于1000cm2 单个孔洞成组孔洞在10cm×10cm单位面积上孔洞数不多于4个孔洞边距不小于10mm一个铸件的非加工表面或加工面上孔洞总数不多于6个，孔洞边缘距铸件或距内孔边缘的距离不小于孔洞最大直径的2倍以3cm×3cm单位面积为一组，其孔洞数不多于3个在一个铸件上组的数量不多于2组孔洞边缘距铸件边缘或距内孔边缘的距离不小于孔洞最大直径的2倍2.液压、气压件的加工表面上，铸件以3级针孔作为验收基础，要求2级针孔占受检面积的25％以上，局部允许4级针孔，但一般不得超过受检面积的25％，当满足用户对致密性的技术要求时或对其它砂型、金属型铸件允许按低一级的针孔度验收。
气孔类别

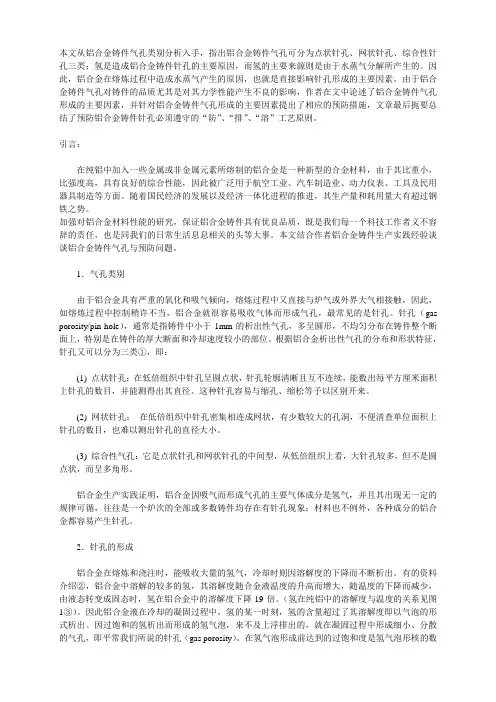

本文从铝合金铸件气孔类别分析入手，指出铝合金铸件气孔可分为点状针孔、网状针孔、综合性针孔三类；氢是造成铝合金铸件针孔的主要原因，而氢的主要来源则是由于水蒸气分解所产生的。
因此，铝合金在熔炼过程中造成水蒸气产生的原因，也就是直接影响针孔形成的主要因素。
由于铝合金铸件气孔对铸件的品质尤其是对其力学性能产生不良的影响，作者在文中论述了铝合金铸件气孔形成的主要因素，并针对铝合金铸件气孔形成的主要因素提出了相应的预防措施，文章最后扼要总结了预防铝合金铸件针孔必须遵守的“防”、“排”、“溶”工艺原则。
引言：在纯铝中加入一些金属或非金属元素所熔制的铝合金是一种新型的合金材料，由于其比重小，比强度高，具有良好的综合性能，因此被广泛用于航空工业、汽车制造业、动力仪表、工具及民用器具制造等方面。
随着国民经济的发展以及经济一体化进程的推进，其生产量和耗用量大有超过钢铁之势。
加强对铝合金材料性能的研究，保证铝合金铸件具有优良品质，既是我们每一个科技工作者义不容辞的责任，也是同我们的日常生活息息相关的头等大事。
本文结合作者铝合金铸件生产实践经验谈谈铝合金铸件气孔与预防问题。
1．气孔类别由于铝合金具有严重的氧化和吸气倾向，熔炼过程中又直接与炉气或外界大气相接触，因此，如熔炼过程中控制稍许不当，铝合金就很容易吸收气体而形成气孔，最常见的是针孔。
针孔（gas porosity/pin-hole），通常是指铸件中小于1mm的析出性气孔，多呈圆形，不均匀分布在铸件整个断面上，特别是在铸件的厚大断面和冷却速度较小的部位。
根据铝合金析出性气孔的分布和形状特征，针孔又可以分为三类①，即：(1) 点状针孔：在低倍组织中针孔呈圆点状，针孔轮廓清晰且互不连续，能数出每平方厘米面积上针孔的数目，并能测得出其直径。
这种针孔容易与缩孔、缩松等予以区别开来。
(2) 网状针孔：在低倍组织中针孔密集相连成网状，有少数较大的孔洞，不便清查单位面积上针孔的数目，也难以测出针孔的直径大小。
铝合金压铸件的标准
铝合金压铸件的标准2010-01-25 10:08铝合金压铸件 GB/T 15114-941.主题内容与适用范围本标准规定了铝合金压铸件的技术要求,质量保证,试验方法及检验规则和交货条件等.本标准适用于铝合金压铸件.2.引用标准GB1182 形状和位置公差代号及其标准GB2828 逐批检查计数抽样程序及抽样表(适用于连续的检查)GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)GB6060.1 表面粗糙度比较样块铸造表面GB6060.4 表面粗糙度比较样块抛光加工表面GB6060.5 表面粗糙度比较样块抛(喷)丸,喷砂加工表面GB6414 铸件尺寸公差GB/T11350 铸件机械加工余量GB/T15115 压铸铝合金3.技术要求3.1化学成分合金的化学成分应符合GB/T15115的规定.3.2力学性能3.2.1当采用压铸试样检验时,其力学性能应符合GB/T15115的规定3.2.2当采用压铸件本体试验时,其指定部位切取度样的力学性能不得低于单铸试样的75%,若有特殊要求,可由供需双方商定.3.3压铸件尺寸3.3.1压铸件的几何形状和尺寸应符合铸件图样的规定3.3.2压铸件尺寸公差应按GB6414的规定执行,有特殊规定和要求时,须在图样上注明.3.3.3压铸件有形位公差要求时,其标注方法按GB1182的规定.3.3.4压铸件的尺寸公差不包括铸造斜度,其不加工表面:包容面以小端为基准,有特殊规定和要求时,须在图样上注明.3.4压铸件需要机械加工时,其加工余量按GB/T11350的规定执行.若有特殊规定和要求时,其加工作量须在图样上注明.3.5表面质量3.5.1铸件表面粗糙度应符合GB6060.1的规定3.5.2铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷.3.5.3铸件不允许有擦伤,凹陷,缺肉和网状毛刺等腰三角形缺陷,但其缺陷的程度和数量应该与供需双方同意的标准相一致.3.5.4铸件的浇口,飞边,溢流口,隔皮,顶杆痕迹等腰三角形应清理干净,但允许留有痕迹.3.5.5若图样无特别规定,有关压铸工艺部分的设置,如顶杆位置,分型线的位置,浇口和溢流口的位置等由生产厂自行规定;否则图样上应注明或由供需双方商定.3.5.6压铸件需要特殊加工的表面,如抛光,喷丸,镀铬,涂覆,阳极氧化,化学氧化等须在图样上注明或由供需双方商定.3.6内部质量3.6.1压铸件若能满足其使用要求,则压铸件本质缺陷不作为报废的依据.3.6.2对压铸件的气压密封性,液压密封性,热处理,高温涂覆,内部缺陷(气孔,疏孔,冷隔,夹杂)及本标准未列项目有要求时,可由供需双方商定.3.6.3在不影响压铸件使用的条件下,当征得需方同意,供方可以对压铸件进行浸渗和修补(如焊补,变形校整等)处理.4质量保证4.1当供需双方合同或协议中有规定时,供方对合同中规定的所有试验或检验负责.合同或协议中无规定时,经需方同意,供方可以用自已适宜的手段执行本标准所规定的试验和要求,需方有权对标准中的任何试验和检验项目进行检验,其质量保证标准应根据供需双方之间的协议而定.4.2根据压铸生产特点,规定一个检验批量是指每台压铸设备在正常操作情况下一个班次的生产量,设备,化学成分,铸型和操作连续性的任何重大变化都应被认为是新是一个批量开始.供方对每批压铸件都要随机或统计地抽样检验,确定是否符合全部技术要求和合同或铸件图样的规定要求,检验结果应予以记录.5试验方法及检验规则5.1化学成分5.1.1合金化学成分的检验方法,检验规则和复检应符合GB/T15115的规定.5.1.2化学成分的试样也可取自压铸件,但必须符合GB/T15115的规定5.2力学性能5.2.1力学性能的检验方法,检验频率和检验规则就符合GB/T15115的规定.5.2.2采用压铸件本体为试样时,切取部位尺寸,测试形式由供需双方商定.5.3压铸件几何尺寸的检验可按检验批量抽验或按GB2828,GB2829的规定进行,抽检结果必须符合标准3.3的规定.5.4压铸件表面质量就逐检查,检查结果应符合本标准3.5的规定.5.5压铸件表面粗糙度按GB6060.1的规定执行.5.6压铸件需抛光加工的表面按GB6060.4的规定执行,5.7压铸件需喷丸,喷砂加工的表面按GB6060.5的规定执行.5.8压铸件内部质量的试验方法检验规则由供需双方商定,可以包括:X射线照片,无损探伤,耐压试验,金相图片和压铸件剖面等,其检难结果应符合3.6的规定.5.9经浸渗和修补处理后的压铸件应做相应的质量检验.6压铸件的交付,包装,运输与储存6.1当在合同或协议中有要求时,供方应提供需方一份检验证明,用来说明每批压铸件的取样,试验和检验符合标准的规定.6.2合格压铸件交付时,必须有附有检验合格证,其上应写明下列内容:产品名称,产品号,合金牌号,数量,交付状态,制造厂名,检验合格印记和交付时间.有特殊检验项目者,应在检验员合格证上注明检验的条件和结果.6.3压铸件的包装,运输与储存,由供需双方商定。
GB-T 15115-94铝及其合金压铸标准
铝合金压铸标准---中国标准GB/T 15115-941. 铝合金 GB/T 15115-94压铸铝合金的化学成分和力学性能表2. 铝合金压铸件 GB/T 15114-941.主题内容与适用范围本标准规定了铝合金压铸件的技术要求,质量保证,试验方法及检验规则和交货条件等.本标准适用于铝合金压铸件.2.引用标准GB1182 形状和位置公差代号及其标准GB2828 逐批检查计数抽样程序及抽样表(适用于连续的检查)GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)GB6060.1 表面粗糙度比较样块铸造表面GB6060.4 表面粗糙度比较样块抛光加工表面GB6060.5 表面粗糙度比较样块抛(喷)丸,喷砂加工表面GB6414 铸件尺寸公差GB/T11350 铸件机械加工余量GB/T15115 压铸铝合金3.技术要求3.1化学成分合金的化学成分应符合GB/T15115的规定.3.2力学性能3.2.1当采用压铸试样检验时,其力学性能应符合GB/T15115的规定3.2.2当采用压铸件本体试验时,其指定部位切取度样的力学性能不得低于单铸试样的75%,若有特殊要求,可由供需双方商定.3.3压铸件尺寸3.3.1压铸件的几何形状和尺寸应符合铸件图样的规定3.3.2压铸件尺寸公差应按GB6414的规定执行,有特殊规定和要求时,须在图样上注明.3.3.3压铸件有形位公差要求时,其标注方法按GB1182的规定.3.3.4压铸件的尺寸公差不包括铸造斜度,其不加工表面:包容面以小端为基准,有特殊规定和要求时,须在图样上注明.3.4压铸件需要机械加工时,其加工余量按GB/T11350的规定执行.若有特殊规定和要求时,其加工作量须在图样上注明.3.5表面质量3.5.1铸件表面粗糙度应符合GB6060.1的规定3.5.2铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷.3.5.3铸件不允许有擦伤,凹陷,缺肉和网状毛刺等腰三角形缺陷,但其缺陷的程度和数量应该与供需双方同意的标准相一致.3.5.4铸件的浇口,飞边,溢流口,隔皮,顶杆痕迹等腰三角形应清理干净,但允许留有痕迹.3.5.5若图样无特别规定,有关压铸工艺部分的设置,如顶杆位置,分型线的位置,浇口和溢流口的位置等由生产厂自行规定;否则图样上应注明或由供需双方商定.3.5.6压铸件需要特殊加工的表面,如抛光,喷丸,镀铬,涂覆,阳极氧化,化学氧化等须在图样上注明或由供需双方商定.3.6内部质量3.6.1压铸件若能满足其使用要求,则压铸件本质缺陷不作为报废的依据.3.6.2对压铸件的气压密封性,液压密封性,热处理,高温涂覆,内部缺陷(气孔,疏孔,冷隔,夹杂)及本标准未列项目有要求时,可由供需双方商定.3.6.3在不影响压铸件使用的条件下,当征得需方同意,供方可以对压铸件进行浸渗和修补(如焊补,变形校整等)处理.4质量保证4.1当供需双方合同或协议中有规定时,供方对合同中规定的所有试验或检验负责.合同或协议中无规定时,经需方同意,供方可以用自已适宜的手段执行本标准所规定的试验和要求,需方有权对标准中的任何试验和检验项目进行检验,其质量保证标准应根据供需双方之间的协议而定.4.2根据压铸生产特点,规定一个检验批量是指每台压铸设备在正常操作情况下一个班次的生产量,设备,化学成分,铸型和操作连续性的任何重大变化都应被认为是新是一个批量开始.供方对每批压铸件都要随机或统计地抽样检验,确定是否符合全部技术要求和合同或铸件图样的规定要求,检验结果应予以记录.5试验方法及检验规则5.1化学成分5.1.1合金化学成分的检验方法,检验规则和复检应符合GB/T15115的规定.5.1.2化学成分的试样也可取自压铸件,但必须符合GB/T15115的规定5.2力学性能5.2.1力学性能的检验方法,检验频率和检验规则就符合GB/T15115的规定.5.2.2采用压铸件本体为试样时,切取部位尺寸,测试形式由供需双方商定.5.3压铸件几何尺寸的检验可按检验批量抽验或按GB2828,GB2829的规定进行,抽检结果必须符合标准3.3的规定.5.4压铸件表面质量就逐检查,检查结果应符合本标准3.5的规定.5.5压铸件表面粗糙度按GB6060.1的规定执行.5.6压铸件需抛光加工的表面按GB6060.4的规定执行,5.7压铸件需喷丸,喷砂加工的表面按GB6060.5的规定执行.5.8压铸件内部质量的试验方法检验规则由供需双方商定,可以包括:X射线照片,无损探伤,耐压试验,金相图片和压铸件剖面等,其检难结果应符合3.6的规定.5.9经浸渗和修补处理后的压铸件应做相应的质量检验.6压铸件的交付,包装,运输与储存6.1当在合同或协议中有要求时,供方应提供需方一份检验证明,用来说明每批压铸件的取样,试验和检验符合标准的规定.6.2合格压铸件交付时,必须有附有检验合格证,其上应写明下列内容:产品名称,产品号,合金牌号,数量,交付状态,制造厂名,检验合格印记和交付时间.有特殊检验项目者,应在检验员合格证上注明检验的条件和结果.6.3压铸件的包装,运输与储存,由供需双方商定.。
铝合金针孔铸造缺陷及原因
铝合金针孔铸造缺陷及原因铝合金是一种常见的金属材料，具有较低的密度、良好的加工性能和耐腐蚀性能，因此在许多领域得到广泛应用，如航空、汽车、建筑等。
然而，在铝合金的铸造过程中，常常会出现针孔等缺陷，影响铝合金的性能和质量稳定性。
本文将介绍铝合金针孔铸造缺陷及其原因。
针孔是在铝合金铸造过程中形成的一种微小气孔，呈球形或卵圆形，直径一般在0.05-2mm之间。
该缺陷通常分布于铝合金铸件的内部，对铸件的力学性能、气密性和耐腐蚀性能均有不利影响。
铝合金的针孔缺陷主要由以下几个方面的原因造成：1.气体溶解度。
铝合金具有较高的气体溶解度，尤其对于氢气的溶解度较高。
在铸造过程中，金属液体中的气体含量会随着温度的下降而增加，当金属液体冷却到凝固温度时，气体会析出并形成针孔。
2.流动状态。
金属液体在填充型腔过程中，可能会遇到流动不畅的情况，例如流道的设计不合理、凝固过程中的液态金属细流等。
这些不畅的流动状态使得气体无法顺利从铸件中排出，从而形成针孔。
3.气氛和浇注温度。
在铝合金的铸造过程中，如果流道系统的气氛不纯净（例如含有水蒸气、氧气等），或者铸件的浇注温度过低，都有可能导致气体吸附在金属液体中，进而形成针孔。
4.孔隙性材料。
如果原材料中存在一些孔隙，这些孔隙会在铸造过程中保留或扩大，形成针孔缺陷。
因此，选择高质量的原材料是防止针孔缺陷的关键。
5.铸造工艺。
不合理的铸造工艺参数，如冷铁位置、浇注速度、冷却时间等，都会导致针孔缺陷的出现。
例如，金属液体在填充型腔过程中速度过快，或者冷却时间过短，都容易造成气体在金属液体中聚集而形成针孔。
为了防止铝合金的针孔缺陷，可以采取以下措施：1.控制气体溶解度。
可以利用真空铸造等工艺减少气体的溶解度，从而减少针孔的产生。
2.优化流动状态。
合理设计流道系统和浇注方式，确保金属液体能顺利流动，避免流动不畅导致的针孔缺陷。
3.提供纯净的气氛和适当的浇注温度。
保持铸造过程中的气氛纯净，确保金属液体中的气体含量较低，并提供适当的浇注温度，减少气体的吸附。
铝合金压铸件检验标准
铝合金压铸件检验标准1.范围本标准规定了铝合金压铸件的技术要求、试验方法及检验规则等，主机厂和供应商双方确认的其他发动机及其附件支架可以参照执行此标准。
本标准仅适用于铝合金压铸件以及主机厂和供应商双方确认的其他发动机及其附件支架。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 1182形状和位置公差.通则. 定义.符号.和图样表示法GB 2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T 表面粗糙度比较样块铸造表面GB/T 表面粗糙度比较样块抛光加工表面GB/T 表面粗糙度比较样块抛（喷）丸，喷沙加工表面GB 6414铸件尺寸公差GB/T 11350铸件机械加工余量GB/T 15114铝合金压铸件GB/T 15115压铸铝合金技术要求化学成分铝合金的化学成分应符合 GB/T15115 的规定。
力学性能当采用压铸试样检验时，其力学性能应符合 GB/T15115 的规定。
当采用压铸件本体检验时，其指定部位切取试样的力学性能不得低于单铸试样的 75%。
3. 3 压铸件尺寸压铸件的几何形状和尺寸应符合零件图样的规定。
压铸件的尺寸公差应按 GB6414 的规定执行。
压铸件有形位公差要求时，可参照 GB/T15114；其标注方法按 GB/T1182 的规定。
压铸件的尺寸公差不包括铸造斜度，其不加工表面：包容面以小端为基准，被包容面以大端为基准；待加工表面：包容面以大端为基准，被包容面以小端为基准。
压铸件需要机械加工时，其加工余量按 GB/T11350 的规定执行。
压铸件质量要求压铸件应符合零件图样的规定。
表面质量压铸件表面粗糙度应符合 GB/ 的规定。
压铸件表面不允许有裂纹、欠铸、疏松、气泡和任何穿透性缺陷。
铝合金压铸技术要求
1、范围本标准规定了铝合金压铸件的技术要求、试验方法、检验规则、交货条件等。
本标准适用于汽车发电机铝合金端盖压铸件。
2、引用标准GB6414 铸件尺寸公差GB6987.1-GB6987.16铝及铝合金化学分析方法GB288-87 金属拉力试验法GB/T13822-92 压铸有色合金试样GB6060.5 表面粗造度比较样块抛(喷)丸、喷吵加工表面3、技术要求3.1压铸铝合金的牌号压铸铝合金采用 UNS－A03800（美国A380.0，日本 ADC10 ）可选用材料UNS－A03830 （美国383.0，日本 ADC12 ）化学成份见表 1表 1牌号化学成份（重量百分比）标准号UNS 编号A380.0 Si 7.5-9.5,Cu 3.0-4.0 , Zn≤3.0 , Mg≤ 0.1, QQA-591E A13800 Mn ≤0.5, Ni ≤0.5, Sn≤0.35, Fe≤1.3 ,AI 余量ADC10 Si 7.5-9.5,Cu 2.0-4.0 , Zn≤1.0 , Mg≤ 0.3, JIS H5302 A13800 Mn ≤0.5, Ni ≤0.5, Sn≤0.3, Fe≤1.3 ,AI 余量383.0 Si 9.5-11.5,Cu 2.0-3.0, Zn≤3.0 , Mg≤ 0.1, QQ A-591E A03830 Mn ≤0.5, Ni ≤0.3, Sn ≤ 0.15,Fe≤1.3 ,AI 余量ADC12 Si 9.6-12,Cu 1.5-3.5 , Zn≤1.0 , Mg≤ 0.3, JIS H5302 A03830 Mn ≤0.5, Ni ≤0.5, Sn≤0.3, Fe≤1.3 ,AI 余量供应商可选择上述四种牌号的任何一种，如在生产过程中更换其它牌号，需重新进行样件鉴定。
3.1.1回炉料使用规定3.1.1.1回炉料分类一级回炉料：浇道、化学成份合格的废铸件，后加工次品等不含水分和油污。
铝合金压铸件砂孔通用规范
POROSITY SPECIFICATION FOR ALUMINUM-ALLOY DIE CASTING铝合金压铸件气孔检验标准1. SCOPE（范围）：This specification covers aluminum-alloy die casting porosity application. This specification based on original spec of ASTM E505, but not to replace original spec, only to provide more comprehensive interpretion, so has to be used with original spec. The requirement would override the original spec when conflict. 本规范涵盖了所有铝合金压铸气孔的要求。
本规范参照美国材料实验协会标准ASTM E505的原始规范，但不取代原规范，仅提供更全面的说明，所以原规范必须使用。
当本规范和原规范的内容矛盾时，本规范要求取代原规范内容。
2. SPECIFICATION（说明）：Reference radiographs for aluminum-alloy die casting3. POROSITY LEVEL（气孔等级）：Radiographs : Scale 1:1 射线照片：比例1：1Level 33级Radiographs : Scale 1:1X射线照片：比例Level 44级Radiographs : Scale 1:1X射线照片：比例1：0.25~0.40mm 5个/10cm20.25~0.40mm 7个/10cm20.40~0.70mm 3个/10cm20.7~1. 0mm 1个/10cm21.0以上0个/10cm20.25~0.40mm 10个/10cm20.40~0.70mm 5个/10cm20.7~1. 0mm 5个/10cm21.0~4.0mm 1个/10cm20.25~0.40mm 20个/10cm20.40~0.70mm 10个/10cm20.7~1. 0mm 10个/10cm21.0~4.0mm 3个/10cm24.0~10mm 1个/10cm2Unless special elucidation, 0.25mm and below porosity does not be controlled, and this request covers inside porosity and surface porosity of aluminum-alloy die casting!如果没有特别说明，0.25mm及以下的气孔不作为气孔的评估控制范围内，此要求适用于铝合金压铸件的内部和加工表面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精心整理
铝合金铸件气孔、针孔检验标准
一.?适用范围
本标准规定了铸件气孔、针孔允许存在的范围、大小、数量等技术要求。
本标准规定了铸造铝合
金低倍针孔度的分级原则和评级方法。
本标准适用于铝合金的砂型铸造。
适用于评定铸件外表面及需要加工面经加工后的表面气孔、针孔。
二.?引用标准
GB1173-86铸造铝合金技术条件
GB9438-88铝合金铸件技术条件
GB10851-89铸造铝合金针孔
三.?气孔、针孔等孔洞类特征
1.?位于铸件内部而不延伸到铸件外部的气眼。
（1）?气孔、针孔??内壁光滑，大小不等的圆形孔眼，单个或成组无规则的分布在铸件的各个部
位。
（2）?气渣孔??其特征同气孔、针孔相似，但伴随有渣子。
2.?表面或近表面的孔眼，大部分暴露或与外表面相连。
（1）?表面或皮下气孔??大小不等的单个或成组的孔眼，位于铸件表面或近表面的部位，其内壁
光滑。
（2）?表面针孔??铸件表面上细小的孔洞，呈现在较大的区域上。
四.?具体条件
1.?砂型、金属型铸件的非加工表面和加工表面，在清整干净后允许存在下列孔洞:
（1）?单个孔洞的最大直径不大于3mm，深度不超过壁厚1/3，在安装边上不超过壁厚的1/4，且不大于1.5mm，在上述缺陷的同一截面的反面对称部位不得有类似的缺陷。
（2）?成组孔洞??最大直径不大于2mm，深度不超过壁厚的1/3，且不大于 1.5mm。
（3）?上述缺陷的数量及边距应符合表一规定
精心整理。
