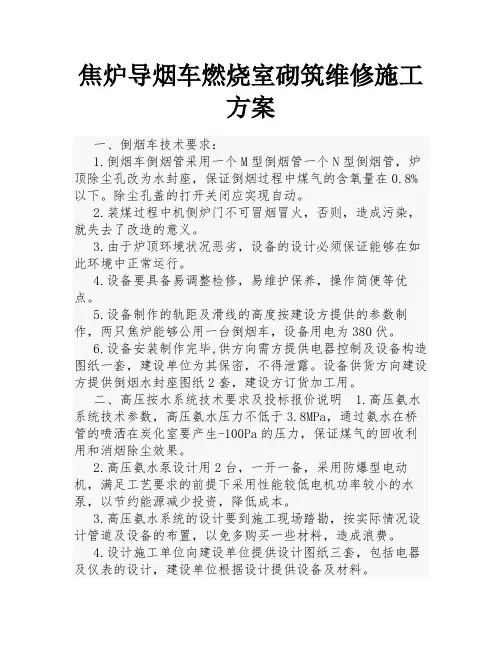

焦炉导烟车燃烧室砌筑维修施工方案
焦炉导烟车燃烧室砌筑维修施工方案一、倒烟车技术要求：1.倒烟车倒烟管采用一个M型倒烟管一个N型倒烟管，炉顶除尘孔改为水封座，保证倒烟过程中煤气的含氧量在0.8%以下。
除尘孔盖的打开关闭应实现自动。
2.装煤过程中机侧炉门不可冒烟冒火，否则，造成污染，就失去了改造的意义。
3.由于炉顶环境状况恶劣，设备的设计必须保证能够在如此环境中正常运行。
4.设备要具备易调整检修，易维护保养，操作简便等优点。
5.设备制作的轨距及滑线的高度按建设方提供的参数制作，两只焦炉能够公用一台倒烟车，设备用电为380伏。
6.设备安装制作完毕,供方向需方提供电器控制及设备构造图纸一套，建设单位为其保密，不得泄露。
设备供货方向建设方提供倒烟水封座图纸2套，建设方订货加工用。
二、高压按水系统技术要求及投标报价说明 1.高压氨水系统技术参数，高压氨水压力不低于3.8MPa，通过氨水在桥管的喷洒在炭化室要产生-100Pa的压力，保证煤气的回收利用和消烟除尘效果。
2.高压氨水泵设计用2台，一开一备，采用防爆型电动机，满足工艺要求的前提下采用性能较低电机功率较小的水泵，以节约能源减少投资，降低成本。
3.高压氨水系统的设计要到施工现场踏勘，按实际情况设计管道及设备的布置，以免多购买一些材料，造成浪费。
4.设计施工单位向建设单位提供设计图纸三套，包括电器及仪表的设计，建设单位根据设计提供设备及材料。
三、倒烟车的制作安装及高压氨水系统设计费、安装所需的辅材、水电费机械台班费均有施工方负担，水电费按焦化厂结算单价记取，由设备供货安装费中扣除。
2.高压氨水系统的设计施工只取安装费，管道报价不论管径大小，按元/米报价，所有管件计入管道长度，不再另行计价。
不锈钢管分别报价，设备安装桉吨报价，只记取设备本身重量。
电器、仪表安装计费报总价。
3倒烟车的供货及高压氨水系统的施工单位负责操作人员的培训及设备的调试，建设方配合。
调试技术人员保驾运行30天，如果30天不能将设备运行调试至良好的运行状态，达不到预期的效果，保驾工作继续，直至设备运行良好，性能效果良好，技术人员方可撤离现场。
ZJ17卷烟机中支规格改造问题解决方案
ZJ17卷烟机中支规格改造问题解决方案自从2017年“中华（金中支、双中支）”打开中支烟市场、备受好评、火遍大江南北之后，中支烟这个细分市场领域日趋火热、行业各大企业和品牌也是竞相追逐，纷纷推出中支烟新品，我公司也在中支烟生产上持续发力，对车间卷烟生产的主力机型ZJ17卷接机组进行中支烟改造。
将一台ZJ17卷接机组改造成直径6.36mm，长度96mm（66+30）的烟支规格，改造周期短、项目多、难度大。
本文通过研究设备相关改造部位、改造配件、与烟支外观质量、物理指标等之间的关系，对改造实施与调试过程，关键质量控制及后续改善等方面进行整理、总结，为今后卷接机组中、细支规格相关改造提供相关问题解决方案及改造经验。
改造过程大致分为三个阶段，第一阶段为方案制定、备件准备及初调阶段，项目组与改造厂家共同完成设备改造并调整至出烟；第二阶段为细调阶段，项目组针对改造实施过程存在配件质量问题及第一阶段调试存在烟支质量问题进行完善，使设备能正常运行，产品质量符合要求；第三阶段为精调阶段，主要针对烟支空头及剔除率高、烟丝分布均匀性、端部落丝高、滤嘴通风度偏低等关键指标进行研究及改进。
改造中主要问题如下：(1)风力送丝故障喂丝机的烟丝无法通过输送管道送至卷烟机落料器，经过检查、分析，发现是由于管道风压偏低造成烟丝无法正常输送，具体原因是风送系统烟丝输送管道直径为150mm,而ZJ17落料器管道接口只有120mm,管道施工队在安装管道时采用变径连接方式，两种直径的管道截面积相差1.56倍，如图1。
图1送丝管道结构简图车间负压压力相对值最大为-0.06MPa，根据公式计算得知，变径后造成送丝管道风速偏低无法满足烟丝输送要求。
P=0.5ρV2……………………………P：高压空气压力ρ：空气密度V：气流速度L=AV…………………………………L：压缩空气流量V：气流速度A：气流通过的横截面积解决方案：组织外协单位更换烟丝输送管道，解决烟丝风送问题。
烟道改造施工方案
华能曲阜电厂2×225MW机组烟气脱硫技改工程1#机主烟道改造施工方案编制：审核：批准：中石化工建设有限公司2010 年 6 月 5 日目录二．工程概况---------------------------------------------- 3三．施工程序---------------------------------------------- 4四．施工方式和关键工序------------------------------------ 4五．质量保证方法------------------------------------------ 7六．平安技术方法------------------------------------------ 8六．平安技术方法------------------------------------------ 9七．施工机具及材料--------------------------------------- 10八．劳动力用工打算--------------------------------------- 11一．编制说明及依据1．1编制说明本工程是拆除原混凝土烟道后，从头制作安装钢制烟道，并为后序烟气脱硫工程做好预备。
为了顺利高效、保质保量按期完成烟道的制作安装，特编制本施工方案，作为整个烟道制作安装施工中的指导性技术文件。
1．2编制依据●1#机主烟道改造施工图；●建筑钢结构焊接规程 JGJ81-2002；●钢结构设计标准 GB50017-2003；●GB50205-2001《钢结构工程施工质量验收标准》；●GB50236-98《现场设备、工业管道焊接工程施工及验收标准》；●GB985-80《气焊、手工电焊及气体爱惜焊缝坡口的大体形式与尺寸》；●DL／T5047—95《电力建设施工及验收技术标准》 (锅炉机组篇)；●火电施工质量查验及评定标准（锅炉篇）（1996年版）；●电力建设平安健康与环境治理工作规定（2002年版）；●电力建设平安工作规程（2002年版）。
PROTOS-M5卷烟机废烟输送机改造
PROTOS-M5卷烟机废烟输送机改造【摘要】PROTOS-M5卷烟机采用分体式废烟输送机，分体式废烟输送机为动态防尘片链条密封装置，存在密封性差，易漏末，输送链条上的防尘叶片数量多易损坏，更换难度大，水平段输送电机及皮带易卡死，设备故障频次较高。
针对PROTOS-M5卷烟机设备结构特点，并参考借鉴其它高速卷接设备废烟输送机结构，对废烟输送机进行改造，形成一体式废烟输送机，简化整机结构，改进密封输送方式，使其维护简便，提升运行稳定性。
【关键字】废烟输送一体式一、现象及问题分析目前PROTOS-M5采用的分体式废烟输送机因设计上的缺陷存在以下问题：由于分体式废烟输送机为动态防尘片链条密封装置，密封性差，漏末严重，链条上的防尘叶片数量多（一组210片）且易损坏，更换难度大。
漏末严重常常导致水平段输送电机及皮带卡死或跑偏，使用故障多。
设备维护往往需4人协作，2-3天才能完成一次大周期维护保养，耗时费力。
分体式废烟输送机水平段输送带常因烟末较多，导致输送带跑偏损坏，鼓形电机轴承损坏无法修复，防尘片卡入链条轨道造成斜向提升机过载，故障率高，维修时间长。
由于输送带跑偏造成挡边带破损，损坏的挡边带脱落并流入废烟回收箱，造成回收烟丝混有异物的风险。
该机多为钣金件结构，输送过程局部转角提升拉力过大，导致其转角轨道极易磨损，链条输送不畅噪音大。
分体式机型HAUNI公司已停产，国产钣金备件尺寸精度差，大部分备件更换均需维修工进行孔位或形位校正后才能安装，且安装精度无法保障，装置运行效率无法保障。
分体式废烟输送机的故障率较高。
备件更换费用高，主要备件鼓形电机、输送带、防尘片、过渡钣金件、输送导轨等更换费用合计超过75万元。
输送带跑偏和挡边带破损造成大量烟末无法收集，烟末长期堆积而发生设备虫情隐患。
M5卷烟机区别于其他机型，其废烟支收集集中于SE后身的废烟收集桶，无法将跑条的烟条、烟丝及剔除烟支进行分离，需将其人工分离后才能用于FY117的废品机的废烟支回收，人员用工耗费大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
导烟车改造方案说明书
一、改造对象及内容
1、炉门除烟弯管连接方式改变
2、燃烧室顶部循环水冷却设计
3、除尘烟道水冷壁设计
4、除尘接口、密封及缓冲装置改造
二、改造方案及说明
1、除尘弯管
将移动弯管改成固定式，减少一个接口，前段活动导管固定在小车上，内部置一个法兰，同时增加弹簧缓冲装置，法兰可摆动移动补偿炉门导演管的断面不平行度，小车的自动由液压推杆控制驱动。
优缺点比较：（1）、减小操作工工作强度。
（2）、连接更加密封。
（3）、缺点需要足够空间。
2、燃烧室上部水冷
拆除现有顶盖及原改造的水冷装置，重新制作顶部盖板，盖板上部增设700mm 高度水槽，直径大小与燃烧室外径相等，同时在适当位置增加进、出水口，箱内连续供水，与煤气水封槽内水循环，以控制水温及液面高度。
优缺点比较：（1）、上水为泵给水，无需额外增加。
（2）、水位始终恒定，有效保护燃烧室顶板。
3、除尘烟道水冷壁
拆除现有水箱，并将与水箱连接的导烟管向燃烧室方向缩进使得水箱长度达到5m，断口位置重新制作天圆地方接口，水箱夹层、均布增加12mm钢板结构加强筋，防止变形，使结构可靠。
水箱供水采用下供上排方式，以保证水箱内液面恒定，控制水温在合理的范围内。
在水箱顶部增加200mm直径压力释放管，底部左、右各增加1个100mm直径排污口及1个40mm直径排水管。
优缺点比较：（1）、延长水箱长度，增强冷却效果，。
（2）、水箱增加结构加强筋使得结构可靠有效。
（3）、水箱水温及液面得到有效的控制。
4、除尘接口、密封及导向装置
扩大除尘接口导管尺寸，使其直接与水箱接触，沿水箱外缘移动；在除尘接口导管尾部增加法兰，在法兰上增加羊毛毡密封材料，密封除尘接口导管与水箱之间的间隙；在除尘导管上部增加导向装置（附图），使得除尘导管能沿着水箱平稳滑动，保护密封及缓冲装置。
优缺点比较：（1）、较前减少1个接口，并采用了密封措施降低
漏风量。
（2）、导向装置保证除尘接口导管能与翻板接口能
有效接触，保证密封有效。
