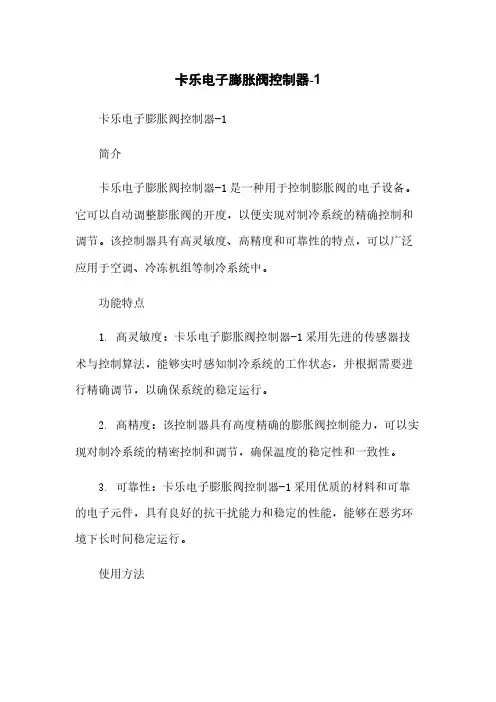

卡乐电子膨胀阀控制器-1
卡乐电子膨胀阀控制器-1卡乐电子膨胀阀控制器-1简介卡乐电子膨胀阀控制器-1是一种用于控制膨胀阀的电子设备。
它可以自动调整膨胀阀的开度，以便实现对制冷系统的精确控制和调节。
该控制器具有高灵敏度、高精度和可靠性的特点，可以广泛应用于空调、冷冻机组等制冷系统中。
功能特点1. 高灵敏度：卡乐电子膨胀阀控制器-1采用先进的传感器技术与控制算法，能够实时感知制冷系统的工作状态，并根据需要进行精确调节，以确保系统的稳定运行。
2. 高精度：该控制器具有高度精确的膨胀阀控制能力，可以实现对制冷系统的精密控制和调节，确保温度的稳定性和一致性。
3. 可靠性：卡乐电子膨胀阀控制器-1采用优质的材料和可靠的电子元件，具有良好的抗干扰能力和稳定的性能，能够在恶劣环境下长时间稳定运行。
使用方法1. 安装：将卡乐电子膨胀阀控制器-1与制冷系统的膨胀阀连接，并确保连接牢固。
2. 设置：根据实际需要，通过控制器上的按钮或调节旋钮设置膨胀阀的开度范围和控制参数。
3. 启动：将制冷系统启动，并观察控制器显示的参数和状态，确保系统正常运行。
4. 监控：定期检查控制器的工作状态和参数，如有异常及时处理。
5. 维护：定期清洁控制器及其周围环境，确保良好的散热和防尘效果。
技术参数输入电压：220VAC输出电压：24VDC控制精度：±0.5%温度范围：-40℃~85℃相对湿度：5%~95%RH外观尺寸：80mm×80mm×25mm应用领域家用空调系统商用空调系统工业制冷系统冷冻机组通过以上介绍，我们可以看出卡乐电子膨胀阀控制器-1是一种具有高灵敏度、高精度和可靠性的电子膨胀阀控制设备。
它可以实现对制冷系统的精确控制和调节，使系统能够稳定运行，并保证温度的稳定性和一致性。
该控制器在家用空调、商用空调、工业制冷和冷冻机组等领域有着广泛的应用前景。
电子膨胀阀介绍
95%RH以下 DC12V±10%，矩形波
1～2相励磁 正反皆可 不小于10万次
8
2、电子膨胀阀选型
2.1 电子膨胀阀参数（续）
型号
DPF1.3C DPF1.65C DPF1.8C DPF2.0C DPF2.2C DPF2.4C DPF2.8C DPF3.0C
Ⅰ
0
全关无流量-抛物线型
500 脉冲数(P)
3.29 0.4
Ⅰ 8:1
(60°)
φ1.615±0.005 7°±0.2° 70°
10
2、电子膨胀阀选型
2.3 基本外形尺寸
尺寸 A
B CDE F
G
推荐1 88.5 40 40 / 30 /
Φ6.35
推荐2 推荐3
103 88.5
53 45 10 30 IDΦ6.2
90±2
系列代号
2、适用介质：R410A及其冷冻油；
3、适用环境温度和湿度：-30°C～+60°C，95%RH以下
阀口通径（mm）4、适用制冷剂温度：-30°C～+70°C；
电子膨胀阀代号5、驱动电源：DC12V±10%，1～2相励磁，
6、励磁速度：30～90PPs；
7、开阀脉冲：25±15脉冲；
8、使用压力：0～4.2MPa；
1.4 电子膨胀阀命名规则
A9向旋转
流量(L/min)
.9以下
DPFX
12V)
03-010( DC
DunAn
公司标识
DPF2.2C-001
阀体型号
01 01 01
DPF电子膨胀阀产品说明书-2003
制冷空调用直动式电子膨胀阀产品说明书上海俊乐制冷自控元件有限公司2003年3月1 适用范围本说明书介绍了俊乐公司直动式电子膨胀阀的型式、基本参数、主要技术要求和使用注意事项。
2 产品型号规格2.1 产品型号表示方法2.2 产品规格推荐配用机型型号（R22，制冷量kW）DPF1.5 2.0~3.5DPF1.6 2.0~3.6DPF1.8 2.5~5.0DPF2.0 3.5~6.0DPF2.2 5.0~8.0DPF2.4 6.0~10.0DPF3.0 8.0~15.03 基本参数3.1 适用环境温度：-30℃～+60℃。
3.2 适用介质温度：-30℃～+70℃。
3.3 适用环境湿度：95%RH以下。
3.4 安装方向：线圈在上，阀体竖直前后左右±15°以内。
3.5 使用压力：0 MPa～2.95MPa。
3.6 流动方向：正反皆可。
3.7 线圈绝缘等级：E级。
3.8 驱动方式：四相永磁型步进电机，直动式，电压：DC12V±15%；励磁方式：1-2相励磁；励磁频率：30～90PPS。
3.9 驱动电流：口径2.4mm以下的膨胀阀，线圈电流小于0.25A；口径2.4mm以上（包括2.4mm）、3.0mm以下（包括3.0mm）的膨胀阀，线圈电流小于0.35A；3.10 阀开度：0为全闭；500为全开。
3.11 线圈接线方式及励磁顺序黄红 蓝动作顺序：１→２→３→４→５→６→７→８ 关阀；８→７→６→５→４→３→２→１ 开阀。
４ 主要技术要求 ４．１ 外形尺寸及外观质量 膨胀阀的外形及安装尺寸应符合规定程序批准的图样要求；外观应光洁平整，零部件无损伤，标志清晰。
４．２ 气密性 膨胀阀在３．３ＭＰａ的气体（干燥氮气）压力下，应无渗漏。
４．３ 耐压强度 膨胀阀应能承受４．４２ＭＰａ的压力，不应有泄漏及变形现象。
４．４ 破环压力 膨胀阀应能承受液压１２ＭＰａ，１ｍｉｎ的破坏压力试验，不应破裂。
中央空调电子膨胀阀操作说明 中文版样本
数据通讯时的参数
数据通讯模块的安装按
面板上的发光二极管
面板上的LED在相应延时激活时发光。
最上方的LED指示阀的开度增大。
第二个LED指示阀的开度减小。
当调节过程中发生错误时，所有的
参数的保存
操作示例
订货
型号功能产品代码EKC 312 过热度控制器084B7250 EKA 173 数据通讯接口模块（附
件，FTT10模式）
084B7092 EKA 175 数据通讯接口模块（附
件，RS 485模式）
084B7093
EKA 174 数据通讯接口模块（附
件，RS 485模式）084B7124
内部和外部开关交互作用以及其他动作。
用一个压力信号。
负荷定义过热度
基于定义的过热度曲线设定。
该曲线由三个值确
自适应过热度
基于蒸发器的负荷，通过查找MSS。
电子膨胀阀的特点及使用说明
电子膨胀阀优点
高频、低频运行时能效比提高； 压缩机可靠性提高，改善回油、回液、排 气温度过高状况； 整机运行可靠，吹水、凝露、过负荷问题 减少； 对制冷剂量变化的适应性增强； 舒适性增强，除霜时间短；
电子膨胀阀与毛细管性能比较
EER
电子膨胀阀
毛细管
30Hz
90Hz
频率
电子膨胀阀的性能指标
流量特性曲线
逆向开阀压力 ≥2.11MPa
电子膨胀阀控制简介
以目标排气温度为主要控制对象 开机初始阀开度控制方式 关机后全闭控制 定时、变步Leabharlann 调整开度 除霜定开度控制
电子膨胀阀产品维修相关知识
充氟尽量在开机后的3～8分钟内； 膨胀阀故障首先尝试更换线圈； 传感器问题会导致膨胀阀控制不准； 拔掉电子膨胀阀线，膨胀阀开度维持不变；
常见节流故障
故障现象
1 细管结冰 排气温度过高 粗管温度过低
主要原因分析
毛细管堵 制冷剂不足 电子膨胀阀问题 毛细管过短 氟利昂过多 电子膨胀阀问题 毛细管过长 氟利昂过多 电子膨胀阀问题 毛细管过短 单向阀失效 氟利昂过多 电子膨胀阀问题
电子膨胀阀的特点及使用说明
电子膨胀阀的特点
自锁型 永磁步进电机驱动 正反向流动皆可 DC12V矩形波控制 制冷剂适用范围广
电子膨胀阀使用注意事项
安装：阀体为轴，线圈朝上，竖直偏差小 于15度； 焊接：适当冷却，阀体温度不超过120度； 固定：线圈卡扣凸点与阀体凹槽定位牢靠； 过滤：进出口前配备100目以上过滤网；
解决措施
转制热运行、更换毛细管； 充氟 更换电子膨胀阀 加毛长细管 调整充注量 更换电子膨胀阀 减短毛细管 调整充注量 更换电子膨胀阀 加毛长细管 更换单向阀 调整充注量 更换电子膨胀阀
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YK-DPF VER.1电子膨胀阀控制器技术规格书
无锡云开电子科技有限公司
2013年12月
1、概述
YK-DPF VER.1电子膨胀阀控制器专门用于中央空调系统中电子膨胀阀的开度控制，可以替代热力膨胀阀和毛细管，能达到良好的温度和制冷剂流量的控制效果，并能起到良好的节能作用。
1.1 适用范围
YK-DPF VER.1电子膨胀阀控制器适用于所有5芯，6芯12V系列电子膨胀阀配套用（如三花等）。
YK-DPF VER.1电子膨胀阀控制器的控制对象是500P开度的电子膨胀阀。
1.2 主要功能特点
1.2.1 多点温度检测
YK-DPF VER.1电子膨胀阀控制器同时检测系统的制冷蒸发器进口温度、制热蒸发器进口温度和回气管温度。
检测的温度可以手动查询显示，当传感器损坏时，显示故障代码。
1.2.2 所有控制参数可设置
YK-DPF VER.1电子膨胀阀控制器内所有与控制相关的温度参数和时间参数都可以调整，以适应不同的机组或电子膨胀阀。
1.2.3 温度和开度可显示查询
YK-DPF VER.1电子膨胀阀控制器所有检测到的温度都可以被查询，电子膨胀阀的开度也可以实时查询显示。
1.2.5 手动调节功能
在机组开发和调试阶段，可以通过YK-DPF VER.1电子膨胀阀控制器手动调整电子膨胀阀的开度，取得有效的试验数据。
1.3主要技术参数：
1.3.1 工作电压
控制器变压器：初级220V/AC 次级① 12.5V/AC
频率50HZ
1.3.2 工作环境
工作环境温度： -10℃—+60℃
储存环境温度： -20℃—+70℃
相对湿度： 40%—98%
1.3.3 温度传感器
1#制冷蒸发器进口温度传感器（T1） 3470-502±1%
1#制热蒸发器进口温度传感器（T2） 3470-502±1%
1#回气管温度传感器（T3） 3470-502±1%
2#制冷蒸发器进口温度传感器（T4） 3470-502±1%
2#制热蒸发器进口温度传感器（T5） 3470-502±1% 2#回气管温度传感器（T6） 3470-502±1%
2 控制器说明
YK-DPF VER.1电子膨胀阀控制器接口说明
下图是YK-DPF VER.1单路电子膨胀阀控制器的实物照片：
图2.1 YK-DPF VER.1电子膨胀阀控制器接口示意图
（1）电子膨胀阀接口
（2）变压器接口
（3）220V/AC 相线接口 （4） 220V/AC 零线接口
（5） 压缩机工作输入接口（火线信号输入） （6） 四通阀工作输入接口（火线信号输入） （7）回气管温度传感器
安装在蒸发器的回气管上，以下简称T 回气 （8）制热蒸发器进口温度传感器
安装在蒸发器的制热进口管上，以下简称T 制热 （9）制冷蒸发器进口温度传感器
安装在蒸发器的制冷进口管上，以下简称T 制冷 （10）手动减小键
在手动模式下，按一次该键则电子膨胀阀开度减一。
（11）手动增加键
在手动模式下，按一次该键则电子膨胀阀开度加一。
（12）设置查询键
长按5S ，进入参数设置，短按1S ，查询3路温度。
（13）数码管显示器
显示电子膨胀阀开度、温度以及故障代码。
注：两路的增加了3个温度探头和压缩机及四通阀火线检测。
⑴
（2）
（6）
（4） （3）
（5）
（13）
⑾ （10） （9） （8） （7）
（12）
3 参数设置
3.1 参数设置方法
控制器具有多种参数设置，可以通过线控操作器查询和调整参数的内容。
按住【K1】键持续5秒，当数码管显示器上显示【— A —】时松开。
1.按【K2】键调整手自动模式。
【— A —】为自动模式，【— n —】为手
动模式；
2.按【K3】键保持设置，到下一参数，制热初始开度值。
显示【H26】,其
中26值的10倍为初始开度，按按【K2】键调数值，范围在5-50之间；
3.按【K3】键保持设置，到下一参数，制冷初始开度值。
显示【C34】,其
中34值的10倍为初始开度，按按【K2】键调数值，范围在5-50之间；
4.继续按【K3】键退出参数设置。
3.2温度查询方法
按住【K1】键1秒，当数码管显示器上显示【P1】时松开。
继续按【K2】键，显示P1，1#制冷蒸发器进口温度值，显示P2，1#制热蒸发器进口温度值，显示P3，1#回气管温度值，显示P4，2#制冷蒸发器进口温度值，显示P5，2#制热蒸发器进口温度值，显示P6，2#回气管温度值，显示F2，2#电子膨胀阀的开度。
按【K3】键退出温度查询。
4 控制原理
YK-DPF VER.1电子膨胀阀控制器有两种工作模式，下面作详细介绍。
4.1 手动模式
4.1.1进入手动模式的方式
见参数设置，数码管显示器上显示【— n —】时松开，控制器进入了手动模式。
4.1.2进入手动模式
控制器进入手动模式，电子膨胀阀开度初始化为250开度。
在手动模式下，通过递增、递减按键，可以任意调整电子膨胀阀的开度。
4.2 自动模式
4.2.1进入自动模式的方式
见参数设置，当数码管显示器上显示【—A—】时松开，控制器进入了自动模式
4.2.2 初始化
YK-DPF VER.1电子膨胀阀控制器在初次上电后，两路电子膨胀阀开度先关闭到0开度，并持续运转500p，以确保电子膨胀阀从任意开度归零。
在此期间，显示器实时显示当前开度。
归零操作结束后，两路电子膨胀阀都将开度初始化到：制冷开度为【C34】设置值；制热开度为【H26】设置值。
4.2.3 制冷自动调节
制冷运行时，如果对应压缩机关闭，则电子膨胀阀保持当前开度值不变。
压缩机启动后，YK-DPF VER.1电子膨胀阀控制器每隔60S时间调整一次电子膨胀阀的开度，调节依据是△T（T回气-T制冷）
表4.1 制冷自动调整
温差范围调整方向调整范围
△T≤2℃减小粗调25
2℃<△T≤3 减小微调10
3<△T<5 保持
5≤△T<6℃增大微调10
△T≥6℃增大粗调25
当电子膨胀阀开度调整到最大值500时，将不再向增大方向调整。
当电子膨胀阀开度调整到50时，将不再向减小方向调整。
4.2.4 制热自动调节
制热运行时，如果对应压缩机关闭，则电子膨胀阀保持当前开度值不变。
压缩机启动后，YK-DPF VER.1电子膨胀阀控制器每隔60S时间调整一次电子膨胀阀的开度，调节依据是△T（T回气-T制热）
表4.2 制热自动调整
温差范围调整方向调整范围
△T≤2℃减小粗调25
2℃<△T≤3减小微调10
3<△T<5保持
5≤△T<6℃增大微调10
△T≥6℃增大粗调26
当电子膨胀阀开度调整到最大值500时，将不再向增大方向调整。
当电子膨胀阀开度调整到50时，将不再向减小方向调整。
当制热时出现排气温度过高的情况，电子膨胀阀控制进入保护状态（在此情况下忽略温度的开度控制），控制如下：
当排气温度＞105℃时，电子膨胀阀在原开度基础上增加10步，周期为60S；；
当排气温度＞115℃时，电子膨胀阀在原开度基础上增加25步，周期为60S；
当排气温度回落至≥90℃且≤105℃区间时，电子膨胀阀开度保持不变；
当排气温度回落至＜90℃，电子膨胀阀开度恢复原工作状态自动调整；
4.2.7 定位
为了防止因为电子膨胀阀内步进电机失步造成开度误差，每隔4小时时间后对电子膨胀阀重新定位。
然后制冷时恢复到【C34】开度；制热时恢复到【H26】开度；
5 故障
下面是YK-DPF VER.1的故障代码表：
表5.1
故障代码故障原因处理方法
E-1 传感器1#T制冷损坏复位后重新定位
E-2 传感器1#T制热损坏复位后重新定位
E-3 传感器1#T回气损坏复位后重新定位
E-4 传感器2#T制冷损坏复位后重新定位
E-5 传感器2#T制热损坏复位后重新定位
E-6 传感器2#T回气损坏复位后重新定位。
