桥梁护栏防腐工艺说明
桥梁施工防腐方案
以我给的标题写文档，最低1503字，要求以Markdown文本格式输出，不要带图片，标题为：桥梁施工防腐方案# 桥梁施工防腐方案## 1. 引言桥梁作为交通运输的重要设施，承载着巨大的责任。
由于长期暴露在外的环境中，桥梁的钢结构经常受到腐蚀的威胁，严重影响其使用寿命和安全性。
为了延长桥梁的使用寿命，减少维修成本，需要在施工阶段采取有效的防腐措施。
本文将介绍一种有效的桥梁施工防腐方案，旨在保护桥梁结构免受腐蚀的侵害，实现桥梁的长期安全使用。
## 2. 防腐材料选择在桥梁施工防腐方案中，防腐材料的选择至关重要。
合适的防腐材料应具有以下特点：- 耐腐蚀性能好：能够有效抵抗氧化、腐蚀等环境因素的侵害；- 耐候性能好：能够承受长期暴露在外的日晒、雨淋等自然环境的影响；- 附着力强：能够良好地附着在桥梁表面，保持长久效果；- 施工方便：易于施工操作和维护。
综合考虑以上因素，本方案选择了聚氨酯防腐涂料作为桥梁防腐材料。
## 3. 防腐施工步骤### 3.1 表面处理在施工防腐之前，需要对桥梁表面进行处理，以保证防腐材料的附着力和使用寿命。
具体步骤如下：1. 清洁表面：使用高压水枪或刷子清洁桥梁表面，去除灰尘、油污等杂质；2. 研磨处理：对桥梁表面进行研磨处理，去除旧的涂层和生锈部分，使表面光滑；3. 整平处理：对表面的凹凸不平进行整平处理，保证涂层的均匀附着。
### 3.2 涂层施工在表面处理完成后，进行防腐涂层的施工。
具体步骤如下：1. 底涂：首先进行底涂，选择聚氨酯底涂材料，均匀涂布在桥梁表面，增加涂层的附着力；2. 腻子处理：根据需要，进行腻子处理，填补表面的凹坑和伸缩缝等；3. 面涂：使用聚氨酯面涂材料，均匀涂布在桥梁表面，形成整体的防护涂层。
### 3.3 检验和维护施工完成后，需要进行防腐涂层的检验和维护工作，以确保防腐效果和使用寿命。
具体步骤如下：1. 检验：使用可靠的检测工具，对涂层的附着力、厚度等进行检测，确保涂层质量符合要求；2. 维护：定期进行维护，包括补涂部分涂层、修补损坏和老化的涂层。
混凝土桥梁防腐技术规程
混凝土桥梁防腐技术规程一、前言混凝土桥梁是城市交通和公路交通的重要组成部分，其使用寿命长短直接影响到公共交通的安全和便利。
然而，由于自然环境和使用条件的影响，混凝土桥梁往往存在腐蚀问题，严重影响其使用寿命。
因此，对混凝土桥梁进行防腐处理是非常必要的。
本文将介绍混凝土桥梁防腐技术规程。
二、防腐技术选择混凝土桥梁的防腐技术主要有涂料、镀锌、喷涂、封闭法、阴极保护等多种方法。
不同的方法适用于不同的环境和条件。
根据混凝土桥梁的使用条件和防腐要求，选择合适的防腐技术是非常重要的。
三、涂料防腐涂料防腐是一种常见的混凝土桥梁防腐方法。
涂料防腐可以分为底漆和面漆两种。
底漆的作用是增强涂层的附着力和防腐性能，面漆则是保护底漆和混凝土桥梁表面。
在选择涂料时，应考虑涂料的成分、防腐性能、使用寿命等因素。
一般情况下，选择高分子涂料、热塑性涂料或防腐油漆等涂料，能够达到较好的防腐效果。
四、镀锌防腐镀锌防腐是一种通过将锌层覆盖在混凝土桥梁表面来防止氧化和腐蚀的方法。
镀锌防腐可以分为热镀锌和电镀锌两种。
热镀锌是将混凝土桥梁浸入熔融的锌中，使之在表面形成一层锌层。
电镀锌是通过电解将锌层沉积在混凝土桥梁表面上。
相对于涂料防腐，镀锌防腐的使用寿命更长，但需要考虑成本和环保问题。
五、喷涂防腐喷涂防腐是一种将防腐涂料通过喷涂设备喷洒在混凝土桥梁表面的方法。
喷涂防腐可以分为高压喷涂和低压喷涂两种。
高压喷涂是将涂料通过高压喷枪喷射在混凝土桥梁表面上，形成均匀的涂层。
低压喷涂是将涂料通过低压喷枪喷射在混凝土桥梁表面上，需要经过多次处理才能形成均匀的涂层。
相对于涂料防腐，喷涂防腐具有施工方便、附着力强、使用寿命长等优点。
六、封闭法防腐封闭法防腐是一种将混凝土桥梁表面封闭起来，防止氧化和腐蚀的方法。
封闭法防腐可以分为物理封闭和化学封闭两种。
物理封闭是通过将混凝土表面覆盖一层防水材料、沥青等物质来达到封闭的目的。
化学封闭则是通过涂刷化学品或注入化学品等方法来形成一层保护层。
护栏支架钢构防腐施工方案
护栏支架钢构防腐施工方案1、工程概况上海港汇广场二期幕墙工程，钢构支架护栏防腐工程,概据现场情况，对不同的支架钢构采用不同的施工方法，达到预期的施工效果，确保施工质量，外观一致。
2、技术要求:2。
1、钢构表面已经镀（喷）锌处理，并验收合格进行下道工序施工。
2。
2、对被在安装中，破坏的镀锌层，重点处理。
2。
3、喷涂一遍环氧云铁，干膜厚80μm。
2。
4、喷涂二遍可复涂聚氨酯面漆，干膜厚80μm。
3、工艺流程支架安装完成检验合格焊缝处打磨平整表面清理喷涂（羊毛刷刷涂），环氧云铁一遍可复涂聚氨酯二遍质量检验成品验收。
4、表面处理4。
1、安装工程完成，检验合格，办完移交手续，开始下道工序施工。
4。
2、防腐施工前,对焊缝、及镀锌层破坏处进行修复，用砂轮机打磨焊缝，清除焊渣、焊瘤、用80目砂轮片将表面打毛，进行补漆施工。
4。
3在环氧云铁喷涂前，检查，焊缝处的镀膜及表面被坏的涂层是否修善完成,并验收合格,进行下道工序施工。
5、喷涂施工5。
1、压缩空气喷涂是利用压缩空气将涂料从壶形容器中吸引至喷枪,在0.2~0.5MPа下涂料在喷嘴处与空气混合并雾化，喷射被涂表面，得到致密均匀的涂层。
5。
2、压缩空气喷涂的效率比刷涂高得多,也容易获得比较均匀的涂层。
5。
3、喷涂时，所用压缩空气的压力、喷嘴的口径和角度,喷涂距离和稀释剂等，可概据涂料说明书的要求调整,喷抢运行的速度,按膜厚要求与成膜情况而定。
5.4、所用的压缩空气必须经过过虑，干燥、排除水份和污垢，以免混入涂料之中，影响涂层质量。
5。
5、喷抢、容器和涂料经过的管路,在喷涂结束后，要立即用容剂洗净，以备后用。
5.6、喷涂要领5。
6.1、喷涂距离一般为200～300mm。
距离太大，会造成涂膜表面粗糙,距离过小,易发生漆膜超厚并引起流挂与皱皮等弊病。
5.6。
2、枪与被涂表面应保持垂直，喷枪左右,上下移动,应保持被涂面保持等距，避免作弧形或线形移动，以保持涂膜的均匀。
5.6.3、喷枪移动的速度，应根据膜后的要求而定。
桥梁钢防撞护栏防腐工艺流程

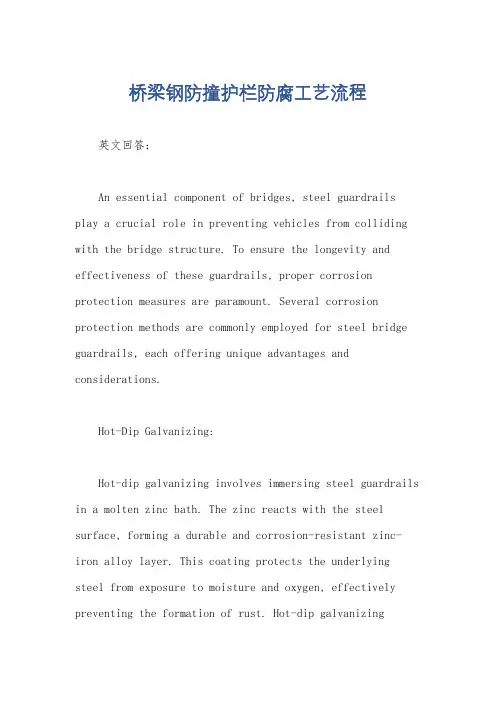

桥梁钢防撞护栏防腐工艺流程英文回答：An essential component of bridges, steel guardrails play a crucial role in preventing vehicles from colliding with the bridge structure. To ensure the longevity and effectiveness of these guardrails, proper corrosion protection measures are paramount. Several corrosion protection methods are commonly employed for steel bridge guardrails, each offering unique advantages and considerations.Hot-Dip Galvanizing:Hot-dip galvanizing involves immersing steel guardrails in a molten zinc bath. The zinc reacts with the steel surface, forming a durable and corrosion-resistant zinc-iron alloy layer. This coating protects the underlyingsteel from exposure to moisture and oxygen, effectively preventing the formation of rust. Hot-dip galvanizingprovides excellent long-term protection, with a typical lifespan of 50 to 75 years.Electrolytic Galvanizing:Electrolytic galvanizing utilizes an electrochemical process to deposit a thin layer of zinc on the steel surface. The steel guardrails are submerged in a zinc solution and an electric current is passed through the solution, causing zinc ions to be deposited on the steel. Electrolytic galvanizing provides a more uniform and controlled coating thickness compared to hot-dip galvanizing. However, the coating is generally thinner and offers a shorter lifespan of 15 to 25 years.Zinc-Rich Paint:Zinc-rich paints contain a high concentration of zinc particles suspended in a resin binder. When applied tosteel guardrails, these paints form a protective layer that sacrifices itself to prevent the underlying steel from corroding. Zinc-rich paints are particularly effective inharsh environments where exposure to moisture, salt, and other corrosive elements is prevalent. However, theyrequire regular maintenance and repainting to maintaintheir protective properties.Powder Coating:Powder coating involves applying a dry powder coating material electrostatically to the steel guardrails. The coated guardrails are then heated in an oven, causing the powder to melt and fuse into a continuous, protective layer. Powder coatings offer excellent resistance to corrosion, abrasion, and weathering. They also provide a wide range of color and texture options, enhancing the aesthetic appealof the guardrails.Conclusion:The choice of corrosion protection method for steel bridge guardrails depends on several factors, including the desired lifespan, environmental conditions, and budget constraints. Hot-dip galvanizing offers the longestlifespan and highest level of corrosion protection, while electrolytic galvanizing provides a more controlled coating thickness. Zinc-rich paints are effective in harsh environments, but require regular maintenance. Powder coatings offer excellent corrosion resistance and aesthetic versatility. By carefully considering the available options and selecting the most appropriate corrosion protection method, bridge engineers can ensure the durability and effectiveness of steel guardrails for decades to come.中文回答：钢制桥梁防撞护栏防腐工艺流程。
桥梁防腐施工细则确保桥梁结构防腐效果的关键步骤与要点
桥梁防腐施工细则确保桥梁结构防腐效果的关键步骤与要点桥梁在现代社会发展中扮演着至关重要的角色，但由于长期受到外界环境的侵蚀，桥梁结构常常遭受腐蚀和损坏。
为了确保桥梁的安全性和延长其使用寿命，进行桥梁防腐施工是必不可少的步骤。
本文将介绍桥梁防腐施工的关键步骤与要点，以确保桥梁结构防腐效果的持久性。
一、检测与评估桥梁防腐施工的第一步是进行全面的检测与评估。
通过对桥梁结构的表面进行仔细观察和测试，确定腐蚀情况的严重程度。
同时，还需要考虑桥梁所处的环境条件、使用年限、结构材料等因素。
通过综合评估，确定最适合的防腐处理方案。
二、清洗与准备在进行防腐施工之前，必须对桥梁结构进行彻底清洗和准备工作。
这包括清除表面的污垢、油漆层和锈蚀物。
清洗方法可以使用高压水枪、喷砂机或化学溶剂等。
清洗后，还需要进行表面平整度和粗糙度的测量，以确保施工过程的顺利进行。
三、底漆涂覆底漆是桥梁防腐施工的重要一环，它能够提供长期的保护和防腐效果。
在选择底漆时，需要考虑桥梁所处的环境条件和结构材料的特性。
底漆涂覆时要注意施工技术和涂布厚度的控制，确保底漆的充分附着和覆盖。
四、中间层涂覆中间层涂覆是为了加强桥梁结构的防腐能力和抗腐蚀性能。
中间层材料的选择通常包括聚合物涂料、环氧乙烷树脂等，这些材料具有良好的抗腐蚀性能和耐候性。
在涂覆中间层时，要注意涂布厚度和涂料的充分渗透，确保中间层与底漆之间的良好结合。
五、面涂层涂覆面涂层是桥梁防腐施工的最后一道工序，它具有最直接的保护作用。
面涂层通常选择具有良好的耐候性和耐久性的环氧树脂涂料，这些涂料能够有效地阻止外界的侵蚀和损害。
在进行面涂层涂覆时，要保证涂料的均匀涂布和固化质量。
六、质量控制与监测桥梁防腐施工完成后，还需要进行质量控制和监测工作，以确保防腐效果的可靠性和持久性。
这包括对施工质量的检查、涂层厚度的测量和防腐腐蚀性能的评估。
定期的检测和维护工作可以及时发现和修复潜在的问题，保持桥梁结构的完整性。
围栏防腐工程施工方案

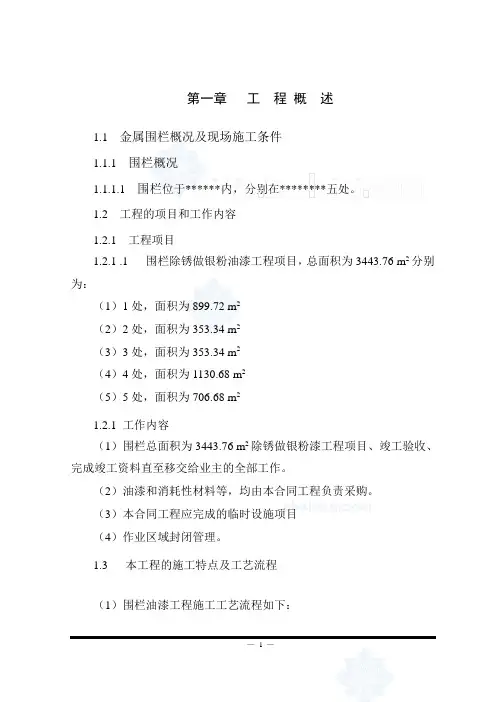

第一章工程概述1.1 金属围栏概况及现场施工条件1.1.1 围栏概况1.1.1.1 围栏位于******内，分别在********五处。
1.2 工程的项目和工作内容1.2.1 工程项目1.2.1 .1 围栏除锈做银粉油漆工程项目，总面积为3443.76 m2分别为：（1）1处，面积为899.72 m2（2）2处，面积为353.34 m2（3）3处，面积为353.34 m2（4）4处，面积为1130.68 m2（5）5处，面积为706.68 m21.2.1 工作内容（1）围栏总面积为3443.76 m2除锈做银粉漆工程项目、竣工验收、完成竣工资料直至移交给业主的全部工作。
（2）油漆和消耗性材料等，均由本合同工程负责采购。
（3）本合同工程应完成的临时设施项目（4）作业区域封闭管理。
1.3 本工程的施工特点及工艺流程（1）围栏油漆工程施工工艺流程如下：清理现场搭设脚手架封闭现场动力除锈作业检验合格涂防锈油漆检验合格面漆并检验合格图1 围栏施工工艺流程1.3.1 本工程施工执行以下技术规范，并相关规范《建筑装饰装修工程质量验收规范》GB50210-2001 《建筑防腐蚀工程施工及验收规范》GB20212-91 《施工现场临时用电安全技术规范》JGJ46-88第二章主要资源配备计划2.1 人力资源计划围栏除锈做银粉漆工程的人力资源配置及进场计划见表2-1。
表2-1 人力资源配置及进场计划2006年序号工种10月11月1 架子工2 22 电工 1 13 油漆工10 104 司机 1 15 技术干部 1 16 管理干部 1 17 辅助工 4 2合计20 182.2 施工设备、安装工具的配备依据（1）本项目的施工范围、施工期、施工强度。
（2）本拟定的施工技术措施。
（3）确保施工进度，保证工程质量的需要。
（4）确保施工安全，保障生命财产和工程设备安全的需要。
2.2.2 施工设备、安装工具配备原则（1）为顺利实施本合同工程。
厂区栏杆防腐工程技术方案
厂区栏杆防腐工程技术方案一、方案概述该技术方案旨在对厂区栏杆进行防腐处理，提高栏杆的使用寿命和抗腐蚀能力，保证工厂场区的安全和环境卫生。
二、方案内容1.材料选择栏杆的主要材料选择为不锈钢，不锈钢具有优异的耐腐蚀性能和耐候性，能够在潮湿、酸碱等恶劣环境下长时间使用而不生锈。
2.防腐涂层栏杆的表面应进行防腐涂层处理，以提高其抗腐蚀性能。
可采用聚氨酯防腐漆进行涂层处理，聚氨酯防腐漆具有优异的耐腐蚀性、抗酸碱性和耐候性，可以有效地防止栏杆因腐蚀而损坏。
3.涂层施工工艺栏杆表面的涂层施工工艺主要包括以下几个步骤：(1)表面处理：对栏杆表面进行除锈和清洁处理，去除杂质和氧化物，使其表面光滑干净。
(2)底漆涂装：使用底漆进行涂装，增强涂层和栏杆表面的附着力。
(3)中间漆涂装：根据需要，施加一次或多次中间漆涂装，增加涂层的厚度和保护层。
(4)面漆涂装：使用面漆进行涂装，增加涂层的亮度和光滑度。
(5)干燥和养护：栏杆经过涂装后应进行充分干燥和养护，确保涂层的质量和耐久性。
4.施工要求(1)施工前应对材料进行检验，确保其质量符合要求。
(2)施工现场应保持清洁整洁，确保施工质量。
(3)施工应按照涂层施工工艺要求进行，确保涂层的平整、光滑和均匀。
(4)施工过程中应注意涂装环境的温度和湿度，避免在恶劣的环境条件下施工。
(5)施工结束后应对施工质量进行检查，确保涂层的质量和耐久性。
三、方案效果通过对厂区栏杆进行防腐工程处理，可达到以下效果：1.提高栏杆的耐腐蚀性能和抗候性，增加栏杆的使用寿命。
2.防止栏杆因腐蚀而损坏，保证栏杆的完好性和安全性。
3.提高工厂场区的整体环境卫生和美观度。
四、经济效益五、安全环保该技术方案选用不锈钢材料，具有较好的耐腐蚀性能和环境友好性。
涂装工艺采用聚氨酯防腐漆，该防腐漆符合国家相关环保标准，对人体无害。
六、总结通过对厂区栏杆进行防腐工程处理，可以提高栏杆的使用寿命和抗腐蚀能力，确保工厂场区的安全和环境卫生。
高速公路桥梁混凝土护栏防腐技术分析
高速公路桥梁混凝土护栏防腐技术分析摘要：混凝土护栏病害对高速公路的管控与养护都形成了困扰，导致病害的原因是多样的，在施工过程中严格进行调控，运用相关的防腐材料，有效地调控混凝土护栏病害。
关键词：高速公路；桥梁；混凝土；护栏防腐技术引言高速公路桥梁混凝土防撞护栏以其优异的防护性能在我国高速公路桥梁建设中得到广泛应用，然而高速公路中桥梁混凝土护栏病害在我国北方地区及高原地区较为严重，不但会在很大程度上影响混凝土护栏的美观，而且会影响护栏的防撞性能，进而使高速公路中的安全隐患增加。
1高速公路桥梁混凝土防撞护栏防腐施工1.1做好混凝土护栏基面清理工作在清理干净基面的期间，要除去其疏松的部位，打磨混凝土护栏的基础面层，直到漏出新材质，高效处置打磨下来的废弃物料。
在此期间的要确保基础层面要清理干净，露出新材质，没有浮尘与其他的脏物。
1.2完善混凝土护栏基础层面防腐处理工作首先，运用LH聚合物防水砂浆在护栏下部的30cm位置展开整体保护处置，让它构成罩面，这个罩面的厚度要在1cm上下，越靠近底部厚度就越要加厚，上边部位运用圆滑方式来过渡，和护栏的弧面交切。
其次，粘贴防水纤维布，运用LH501弹性防水胶来粘贴，纤维布尺寸宽是25cm。
在此期间值得关注的是，罩面施工中下边缘的外形处置和纤维布粘贴要牢固且平整。
1.3完善混凝土护栏基础层面防水工作针对通过打磨的混凝土护栏下部位置，可以使用专业的吹风机吹干基础层面，接着展开防水操作，运用LH101渗透型防水剂来施工，喷涂2到3遍。
落实这项工作是为了对混凝土护栏下部分进行高效的防水，让护栏的运用功能更长久。
1.4混凝土护栏基础层面涂抹界面剂对于基础层面已经产生了坑洞缺陷，首要任务就是对坑洞缺陷中的基础层面经常喷水，在坑洞缺陷的基础层面没有水的状况下，运用毛刷蘸取LH界面来反复涂抹坑洞基础层面，直到形成界面结合层为止。
这项工作的技术要求是，在此期间要强化润湿度、结合度不可以太厚。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于护栏防腐工艺的流程说明：
一、护栏表面处理：
1、粗糙焊缝打磨光顺，焊接飞溅物用刮刀或砂轮机除去,焊缝上深为 0.8mm 以上或宽度小于深度的咬边应补焊处理，并打磨光顺；表面层叠、裂缝、夹杂物，须打磨处理，必要时补焊。
2、将护栏表面清除油渍、锈迹、氧化皮等，然后将护栏表面进行全面除锈，除锈等级达到Sa2.5，清除油渍、有锈蚀的地方要露出金属光泽，再用无水无油的压缩空气将表面的浮土、锈迹等其他杂物清理干净。
表面处理完成后应满足《涂覆涂料前钢材表面处理》中相关要求。
背角、横档死角等部位的除锈要认真仔细。
二、油漆施工
1、表面处应满足大气环境的相对湿度低于80%，金属表面温度不低于露点温度3℃。
2、表面处理完毕后，达到sa2.5级，验收合格，才能进行油漆防腐施工。
3、施工温度、湿度要按说明书要求，如遇雨、雾、大风天气不得进行室外施工。
4、表面除锈清理干净后，需在4小时内进行涂装，避免金属再次返锈。
按照《公路桥梁钢结构防腐涂装技术条件》先涂刷环氧富锌底漆（颜色由甲方指定），涂装1-2道，达到规定的漆膜厚度，起到防腐防锈，阴极保护，增强附着力的作用。
漆膜干后涂刷2道环氧（厚浆）漆中间漆，涂装至规定膜厚，起到加厚涂层，提高屏蔽性和防腐
性的作用，漆膜实干后后涂刷第一道丙烯酸脂肪族聚氨酯面漆（颜色由甲方指定），实干后再涂刷第二道丙烯酸脂肪族聚氨酯面漆（颜色由甲方指定），干漆膜总厚度不小于210μm，起到耐候防护。
防腐涂层的第一道漆膜表干后，方可进行下道涂层施工，涂刷时层间要纵横间错，均匀涂刷，每层应往复进行。
涂装应满足《公路桥梁钢结构防腐涂装技术条件》相关技术要求。
5、所有深层不得漏涂，涂层表面应光滑平整，颜色一致，无针孔气泡、流挂，剥落、粉漆、破损等缺陷，结合力达二级以上每道厚度及总干膜厚度应完全满足，该涂料的技术指标。
6、每道涂层间隔不宜超过24小时，固化时间已久涂层用砂布打磨后再刷下一道漆。
7、每道工序施工隐蔽前要检查验收后，做到表面洁净，无油漆、灰尘、每道漆膜要采用漆膜测厚仪检测干膜厚度是否符合设计要求。
8、栏杆面漆标志色由甲方指定。
三、质量检查
1、外观检查：涂层应光滑平整，颜色一致，无针孔、汽泡、剥落缺陷。
用5-10倍的放大镜检查，无微孔者合格。
2、涂层厚度检查：采用磁性（或超声波）测厚仪检测，要求涂层厚度均匀，涂层厚度和层数应符合设计要求。
具体要求如下：①采用磁性测厚仪测厚，相临之三点读数的平均值得出一点读数。
②检查点为上、中、下、部位均匀取5个点，并作好记录。
③涂层干膜厚度不得低于规定值，也不得高于规定值，允许偏差为＋5%。
3、涂层附着力检查：用打叉划格法检查涂层附着力。
四、重点部位的施工方法及技术措施
1、对构件上死角、难刷部位，应用小刷子先涂，先刷以免出现漏涂、漏刷现象。
2、小型构件的除锈要彻底，防腐时可采用喷漆，来保证漆膜的完整性。
