焊接缺陷及防止措施示范文本
焊接缺陷及防止措施
焊接缺陷及防止措施1、外观缺陷外观缺陷均属于操作技术不良而产生的缺陷，与焊条、母材钢种及结构形状关系不大。
（1）咬边咬边是在沿着焊趾的母材部位上被电弧烧熔而形成的凹陷或沟槽，造成咬边的主要原因，是由于焊接时选用了过大的焊接电流、电弧过长及角度不当。
一般在平焊时较少出现。
在立、横、仰焊时，如电流较大，由于运条时在坡口两侧停留时间较短，在焊缝中间停留时间长了些，使焊缝中间的铁水温度过高而下坠，两侧的母材金属被电弧吹去而未填满熔池所致。
焊条角度不当时亦能产生咬边。
防止措施：1）选用合适的电流，避免电流过大；2）操作时电弧不要拉的过长；3）焊条摆动时在坡口边缘运条稍慢些，停留时间稍长些，在中间运条速度要快些；4）焊条角度适当。
（2）焊瘤焊瘤是焊接过程中，熔化金属流淌到焊缝以外未熔化的母材上所形成的金属瘤，焊瘤是由于熔池温度过高，使液体金属凝固较慢，在自重作用下下坠而形成。
在立、横、仰焊时较常见，在平焊对接时，第一层背面有时也可产生焊瘤。
1）仰焊采用一般的酸性焊条焊仰焊对接接头，第一层采用灭弧焊法时，常因灭弧与焊接时间掌握不当，使熔池温度过高而产生焊瘤。
在以后几层焊接时，如电流较大，焊条在坡口边缘两侧的运条速度太快，而在中间较慢，并且前进速度稍低时，使中间的熔化金属温度过高，凝固得较慢，由自重引起铁水下坠而产生焊瘤；电弧如拉得过长，使母材温度升高亦促使焊瘤的形成；相反，电流过小时，为了使母材熔合良好，又不得不降低焊接速度，亦易使熔池中心温度过高而引起铁水下坠。
防止措施主要是应严格掌握熔池温度，不能过高。
①选用比平焊小5%—10%的电流，但亦不能过小。
②焊条的左右摆动应中间走快些，两侧稍慢些，在边缘应稍停留一下（稳弧动作）③电弧压短些。
④在对接焊第一层时，要注意熔池温度，密切观察熔池形状。
如已有下坠现象，应立即灭弧，让熔池温度稍微下降，再引弧焊接。
此法亦可用在其他几层的焊接之中。
2）立焊①立焊对接打底层要求单面焊双面成形时，为了得到较好的焊缝，常由于对熔池温度掌握不当而在正面及背面产生焊瘤。
史上最全！！常见焊接缺陷产生原因、危害及防止措施
史上最全！！常见焊接缺陷产生原因、危害及防止措施一、焊接缺陷的分类焊接缺陷可分为外部缺陷和内部缺陷两种1．外部缺陷1）外观形状和尺寸不符合要求；2）表面裂纹；3）表面气孔；4）咬边；5）凹陷；6）满溢；7）焊瘤；8）弧坑；9）电弧擦伤；10）明冷缩孔；11）烧穿；12）过烧。
2．内部缺陷1）焊接裂纹：ａ.冷裂纹；ｂ.层状撕裂；ｃ.热裂纹；ｄ.再热裂纹。
2）气孔；3）夹渣；4）未焊透；5）未熔合；6）夹钨；7）夹珠。
二、各种焊接缺陷产生原因、危害及防止措施1、外表面形状和尺寸不符合要求表现：外表面形状高低不平，焊缝成形不良，焊波粗劣，焊缝宽度不均匀，焊缝余高过高或过低，角焊缝焊脚单边或下凹过大，母材错边，接头的变形和翘曲超过了产品的允许范围等。
危害：焊缝成形不美观，影响到焊材与母材的结合，削弱焊接接头的强度性能，使接头的应力产生偏向和不均匀分布，造成应力集中，影响焊接结构的安全使用。
产生原因：焊件坡口角度不对，装配间隙不匀，点固焊时未对正，焊接电流过大或过小，运条速度过快或过慢，焊条的角度选择不合适或改变不当，埋弧焊焊接工艺选择不正确等。
防止措施：选择合适的坡口角度，按标准要求点焊组装焊件，并保持间隙均匀，编制合理的焊接工艺流程，控制变形和翘曲，正确选用焊接电流，合适地掌握焊接速度，采用恰当的运条手法和角度，随时注意适应焊件的坡口变化，以保证焊缝外观成形均匀一致。
2、焊接裂纹表现：在焊接应力及其他致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏形成的新界面所产生的缝隙，具有尖锐的缺口和大小的长宽比特征。
按形态可分为：纵向裂纹、横向裂纹、弧坑裂纹、焊趾裂纹、焊根裂纹、热影响区再热裂纹等。
危害：裂纹是所有的焊接缺陷里危害最严重的一种。
它的存在是导致焊接结构失效的最直接的因素，特别是在锅炉压力容器的焊接接头中，因为它的存在可能导致一场场灾难性的事故的发生，裂纹最大的一个特征是具有扩展性，在一定的工作条件下会不断的“生长”，直至断裂。
常见焊接缺陷及防止措施和注意事项

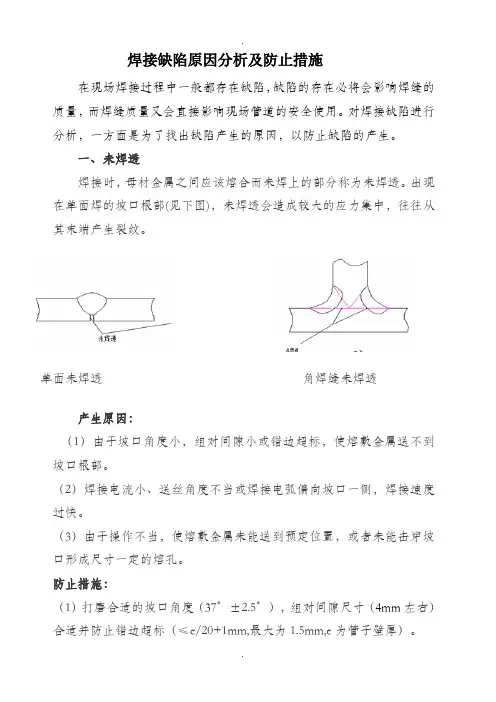

焊接缺陷原因分析及防止措施在现场焊接过程中一般都存在缺陷，缺陷的存在必将会影响焊缝的质量，而焊缝质量又会直接影响现场管道的安全使用。
对焊接缺陷进行分析，一方面是为了找出缺陷产生的原因，以防止缺陷的产生。
一、未焊透焊接时，母材金属之间应该熔合而未焊上的部分称为未焊透。
出现在单面焊的坡口根部(见下图)，未焊透会造成较大的应力集中，往往从其末端产生裂纹。
单面未焊透角焊缝未焊透产生原因：（1）由于坡口角度小，组对间隙小或错边超标，使熔敷金属送不到坡口根部。
（2）焊接电流小、送丝角度不当或焊接电弧偏向坡口一侧，焊接速度过快。
（3）由于操作不当，使熔敷金属未能送到预定位置，或者未能击穿坡口形成尺寸一定的熔孔。
防止措施：（1）打磨合适的坡口角度（37°±2.5°），组对间隙尺寸（4mm左右）合适并防止错边超标（≤e/20+1mm,最大为1.5mm,e为管子壁厚）。
（2）选择合适的焊接电源，焊丝及氩弧焊把角度应适当。
（3）掌握正确的焊接操作方法，氩弧焊丝的送进应稳、准确、熟练地击穿尺寸适宜的熔孔，应把熔敷金属送至坡口根部。
二、未熔合这种缺陷常出现在坡口的侧壁、多层焊的层间及焊缝的根部（见下图）。
产生原因：（1）由于焊丝和氩弧焊把角度不当，电弧不能良好地加热坡口两侧母材金属，致坡口面母材母材金属未能充分熔化。
（2）在焊接时由于上侧坡口金属熔化后产生下坠，影响下侧坡口面金属的加热熔化，造成“冷接”。
（3）2GT位置操作时，在上、下坡口面击穿顺序不对，未能先击穿下坡口后击穿上坡口，或者在上、下坡口面上击穿熔孔位置未能错开一定的距离，使上坡口熔化金属下坠产生粘接，造成未熔合。
（4）氩弧焊时电弧两侧坡口的加热不均（线能量不同），或者坡口面存在污物等。
防止措施：（1）选择适宜的焊丝和氩弧把角度。
（2）操作时注意观察坡口两侧金属熔化情况，使之熔合良好。
（3）2GT位置操作时，掌握好上、下坡口面的击穿顺序和保持适宜的熔孔位置和尺寸大小，焊丝的送进应熟练地从熔孔上坡口拉到下坡口。
焊接中常见的缺陷及防治措施
焊接中常见的缺陷及防治措施A、外部缺陷一、焊缝成型差1、现象焊缝波纹粗劣，焊缝不均匀、不整齐，焊缝与母材不圆滑过渡，焊接接头差，焊缝高低不平。
2、原因分析焊缝成型差的原因有：焊件坡口角度不当或装配间隙不均匀；焊口清理不干净；焊接电流过大或过小；焊接中运条（枪）速度过快或过慢；焊条（枪）摆动幅度过大或过小；焊条（枪）施焊角度选择不当等。
3、防治措施⑴焊件的坡口角度和装配间隙必须符合图纸设计或所执行标准的要求。
⑵焊件坡口打磨清理干净，无锈、无垢、无脂等污物杂质，露出金属光泽。
⑶加强焊接联系，提高焊接操作水平，熟悉焊接施工环境。
⑷根据不同的焊接位置、焊接方法、不同的对口间隙等，按照焊接工艺卡和操作技能要求，选择合理的焊接电流参数、施焊速度和焊条（枪）的角度。
4、治理措施⑴加强焊后自检和专检，发现问题及时处理；⑵对于焊缝成型差的焊缝，进行打磨、补焊；⑶达不到验收标准要求，成型太差的焊缝实行割口或换件重焊；⑷加强焊接验收标准的学习，严格按照标准施工。
二、焊缝余高不合格1、现象管道焊口和板对接焊缝余高大于3㎜；局部出现负余高；余高差过大；角焊缝高度不够或焊角尺寸过大，余高差过大。
2、原因分析焊接电流选择不当；运条（枪）速度不均匀，过快或过慢；焊条（枪）摆动幅度不均匀；焊条（枪）施焊角度选择不当等。
3、防治措施⑴根据不同焊接位置、焊接方法，选择合理的焊接电流参数；⑵增强焊工责任心，焊接速度适合所选的焊接电流，运条（枪）速度均匀，避免忽快忽慢；⑶焊条（枪）摆动幅度不一致，摆动速度合理、均匀；⑷注意保持正确的焊条（枪）角度。
4、治理措施⑴加强焊工操作技能培训，提高焊缝盖面水平；⑵对焊缝进行必要的打磨和补焊；⑶加强焊后检查，发现问题及时处理；⑷技术员的交底中，对焊角角度要求做详细说明。
三、焊缝宽窄差不合格1、现象焊缝边缘不匀直，焊缝宽窄差大于3㎜。
2、原因分析焊条（枪）摆动幅度不一致，部分地方幅度过大，部分地方摆动过小；焊条（枪）角度不合适；焊接位置困难，妨碍焊接人员视线。
焊接缺陷及防治措施.doc
焊接缺陷及防治措施外观缺陷(表面缺陷)外观缺陷(表面缺陷)是指不用借助于仪器,从工件表面可以发现的缺陷。
常见的外观缺陷有咬边、焊瘤、凹陷及焊接变形等,有时还有表面气孔和表面裂纹。
单面焊的根部未焊透等。
咬边：咬边是指沿着焊趾,在母材部分形成的凹陷或沟槽, 它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金属的充分补充所留下的缺口。
产生咬边的主要原因是电弧热量太高,即电流太大,运条速度太小所造成的。
焊条与工件间角度不正确,摆动不合理,电弧过长,焊接次序不合理等都会造成咬边。
直流焊时电弧的磁偏吹也是产生咬边的一个原因。
某些焊接位置(立、横、仰)会加剧咬边。
咬边减小了母材的有效截面积,降低结构的承载能力,同时还会造成应力集中,发展为裂纹源。
矫正操作姿势,选用合理的规范,采用良好的运条方式都会有利于消除咬边。
焊角焊缝时,用交流焊代替直流焊也能有效地防止咬边。
焊瘤：焊瘤焊缝中的液态金属流到加热不足未熔化的母材上或从焊缝根部溢出,冷却后形成的未与母材熔合的金属瘤即为焊瘤。
焊接规范过强、焊条熔化过快、焊条质量欠佳(如偏芯),焊接电源特性不稳定及操作姿势不当等都容易带来焊瘤。
在横、立、仰位置更易形成焊瘤。
焊瘤常伴有未熔合、夹渣缺陷,易导致裂纹。
同时,焊瘤改变了焊缝的实际尺寸,会带来应力集中。
管子内部的焊瘤减小了它的内径,可能造成流动物堵塞。
防止焊瘤的措施:使焊缝处于平焊位置,正确选用规范,选用无偏芯焊条,合理操作。
凹陷：凹坑指焊缝表面或背面局部的低于母材的部分。
凹坑多是由于收弧时焊条(焊丝)未作短时间停留造成的(此时的凹坑称为弧坑),仰立、横焊时,常在焊缝背面根部产生内凹。
凹坑减小了焊缝的有效截面积,弧坑常带有弧坑裂纹和弧坑缩孔。
防止凹坑的措施:选用有电流衰减系统的焊机,尽量选用平焊位置,选用合适的焊接规范,收弧时让焊条在熔池内短时间停留或环形摆动,填满弧坑。
未焊满：未焊满是指焊缝表面上连续的或断续的沟槽。
填充金属不足是产生未焊满的根本原因。
焊接缺陷及防治措施精品文档7页

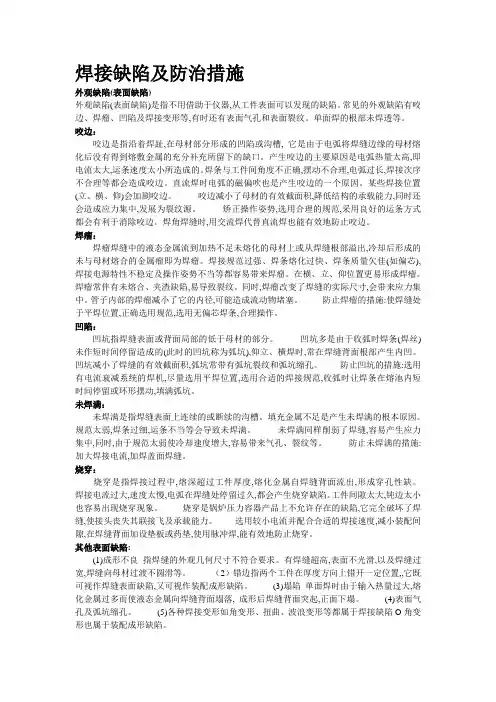

焊接缺陷及防治措施外观缺陷(表面缺陷)外观缺陷(表面缺陷)是指不用借助于仪器,从工件表面可以发现的缺陷。
常见的外观缺陷有咬边、焊瘤、凹陷及焊接变形等,有时还有表面气孔和表面裂纹。
单面焊的根部未焊透等。
咬边：咬边是指沿着焊趾,在母材部分形成的凹陷或沟槽, 它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金属的充分补充所留下的缺口。
产生咬边的主要原因是电弧热量太高,即电流太大,运条速度太小所造成的。
焊条与工件间角度不正确,摆动不合理,电弧过长,焊接次序不合理等都会造成咬边。
直流焊时电弧的磁偏吹也是产生咬边的一个原因。
某些焊接位置(立、横、仰)会加剧咬边。
咬边减小了母材的有效截面积,降低结构的承载能力,同时还会造成应力集中,发展为裂纹源。
矫正操作姿势,选用合理的规范,采用良好的运条方式都会有利于消除咬边。
焊角焊缝时,用交流焊代替直流焊也能有效地防止咬边。
焊瘤：焊瘤焊缝中的液态金属流到加热不足未熔化的母材上或从焊缝根部溢出,冷却后形成的未与母材熔合的金属瘤即为焊瘤。
焊接规范过强、焊条熔化过快、焊条质量欠佳(如偏芯),焊接电源特性不稳定及操作姿势不当等都容易带来焊瘤。
在横、立、仰位置更易形成焊瘤。
焊瘤常伴有未熔合、夹渣缺陷,易导致裂纹。
同时,焊瘤改变了焊缝的实际尺寸,会带来应力集中。
管子内部的焊瘤减小了它的内径,可能造成流动物堵塞。
防止焊瘤的措施:使焊缝处于平焊位置,正确选用规范,选用无偏芯焊条,合理操作。
凹陷：凹坑指焊缝表面或背面局部的低于母材的部分。
凹坑多是由于收弧时焊条(焊丝)未作短时间停留造成的(此时的凹坑称为弧坑),仰立、横焊时,常在焊缝背面根部产生内凹。
凹坑减小了焊缝的有效截面积,弧坑常带有弧坑裂纹和弧坑缩孔。
防止凹坑的措施:选用有电流衰减系统的焊机,尽量选用平焊位置,选用合适的焊接规范,收弧时让焊条在熔池内短时间停留或环形摆动,填满弧坑。
未焊满：未焊满是指焊缝表面上连续的或断续的沟槽。
填充金属不足是产生未焊满的根本原因。
常见焊接缺陷类型产生原因与防止措施（范文大全）
常见焊接缺陷类型产生原因与防止措施（范文大全）第一篇：常见焊接缺陷类型产生原因与防止措施常见焊接缺陷类型产生原因与防止措施1）焊缝尺寸不符合要求角焊缝的K值不等—一般发生在角平焊，也称偏下。
偏下或焊缝没有圆滑过渡会引起应力集中，容易产生焊接裂纹。
焊条角度问题，应该考虑铁水瘦重力影响问题。
许多教授在编写教材注重理论性而忽略实用性。
焊条角度适当上抬，48/42度合适。
另外，在K值要求较大时，尽量采用斜圆圈型运条方法。
焊缝宽窄不一致：一是运条速度不均匀，忽快忽慢所致；二是坡口宽度不均匀，焊接时没有进行调整。
三是在熔池边缘停留时间不均匀。
所以焊接时焊接速度均匀、考虑坡口宽度、熔池边缘停留时间合适。
焊缝高低不一致：与焊接速度不均匀有关外，与弧长变化有关。
所以采用均匀的焊接速度、保持一定的弧长，是防止焊缝高低不一致的有效措施。
弧坑：息弧时过快。
与焊接电流过大、收弧方法不当有关。
平焊缝可以采用多种收弧方法，例如回焊法、画圈法、反复息弧法。
立对接、立角焊采用反复息弧法，减小焊接电流法。
焊缝尺寸不符合要求，在凸起时应力集中，产生裂纹；在焊缝尺寸不足时，降低承载能力；所以在焊接前尽量预防，在焊接中尽量防止，在焊接以后及时修补，保证焊缝尺寸符合施工图纸要求。
2）夹渣夹渣是非金属化合物在焊接熔池冷却没有及时上浮而被封闭在焊缝内，所以与清渣不够、打底层、填充层的成型太差、焊条角度没有进行调整而及时对准坡口两个死角，焊接速度过快、焊接电流过小、非正规的运条方法，没有分清铁水与熔渣，保持熔池的净化氛围。
平对接采用合适推渣动作，分清铁水与熔池，焊条角度特别重要。
最容易产生夹渣的部位是：平对接各层、填充层与打底层结合部的两个死角，横对接打底层、填充层的最上部的夹角，仰对接的坡口边缘。
实际就是焊缝成型没有实现略凹、或平，而特别容易形成过凸的成型所致。
夹渣降低焊缝有效截面使用性能，容易产生裂纹等其他缺陷，影响焊缝的致密性。
3）未焊透与未熔合未焊透一般产生在坡口根部，与埋弧焊偏丝、焊接电流过小、焊接速度快、坡口角度过小、反面清根不彻底。
焊接缺陷及防止措施
焊接缺陷及防止措施1. 焊接缺陷焊接是一种常用的连接金属构件的方法，在制造业中应用广泛。
然而，焊接过程中常常会出现一些缺陷，这些缺陷可能会影响焊接件的质量和性能，甚至导致焊接件的失效。
下面是几种常见的焊接缺陷：1.1 气孔气孔是焊接中比较常见的一种缺陷，它是指焊缝中出现的圆形或椭圆形的孔洞。
气孔通常由气体在熔融金属中的溶解度下降和冷却过程中产生的气体析出所引起。
1.2 裂缝裂缝是焊接中的另一种常见缺陷。
它是指焊缝中的开裂现象，常常由于残余应力或冷却过程中金属的收缩所引起。
裂缝对焊接件的机械性能和耐腐蚀性能都会产生不利影响。
1.3 夹渣夹渣是指焊接缝内残留的固态或半固态杂质，这些杂质可能来自焊条、熔池后渣、气孔等，它们的存在会降低焊接缝的强度和韧性，导致焊接件的失效。
2. 防止焊接缺陷的措施为了提高焊接件的质量和性能，必须采取一系列措施来防止焊接缺陷的产生。
以下是一些常见的防止措施：2.1 保持干燥气孔是焊接中常见的缺陷之一，而水分是造成气孔的主要原因之一。
在焊接之前，必须对工件表面进行清洁，并保证焊接环境干燥，以降低空气中水分的含量。
此外，焊条、熔池后渣和钢板等焊接材料也必须保持干燥状态。
2.2 控制热输入量控制热输入量是防止焊接缺陷的重要措施之一。
热输入量是指焊接过程中传递到工件中的热能量，它的大小直接影响焊接强度和韧性。
热输入量过高会导致焊接缝过热，引起夹渣和气孔等缺陷；热输入量过低则容易引起裂纹。
因此，在焊接过程中，应根据焊接材料的性质和厚度选择适当的焊接电流、电压和焊接速度等参数，以控制热输入量。
2.3 选择合适的焊接材料选择合适的焊接材料对于防止焊接缺陷也非常重要。
焊接材料必须与被焊接材料相匹配，以确保焊缝的强度和韧性。
此外，焊接材料的质量和选择也会对气孔、夹渣等缺陷的产生产生影响。
2.4 制定严格的操作规程制定严格的操作规程是防止焊接缺陷的另一重要措施。
操作规程包括焊接前的准备工作、焊接过程中的操作要求、焊接后的检验等内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning
某某管理中心 XX年XX月
焊接缺陷及防止措施示范文本 方案文书样本 QCT/FS-ZH-GZ-K155
第2页/总2页 焊接缺陷及防止措施示范文本 使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
1、外观缺陷：外观缺陷(表面缺陷)是指不用借助于仪
器,从工件表面可以发现的缺陷。常见的外观缺陷有咬边、焊瘤、凹陷及焊接变形等,有时还有表面气孔和表面裂纹。单面焊的根部未焊透等。 A、咬边是指沿着焊趾,在母材部分形成的凹陷或沟槽, 它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金属的充分补充所留下的缺口。产生咬边的主要原因是电弧热量太高,即电流太大,运条速度太小所造成的。焊条与工件间角度不正确,摆动不合理,电弧过长,焊接次序不合理等都会造成咬边。直流焊时电弧的磁偏吹也是产生咬边的一个原因。某些焊接位置(立、横、仰)会加剧咬边。 咬边减小了母材的有效截面积,降低结构的承载能力,同方案文书样本 QCT/FS-ZH-GZ-K155
第2页/总2页 时还会造成应力集中,发展为裂纹源。 矫正操作姿势,选用合理的规范,采用良好的运条方式都会有利于消除咬边。焊角焊缝时,用交流焊代替直流焊也能有效地防止咬边。 B、焊瘤焊缝中的液态金属流到加热不足未熔化的母材上或从焊缝根部溢出,冷却后形成的未与母材熔合的金属瘤即为焊瘤。焊接规范过强、焊条熔化过快、焊条质量欠佳(如偏芯),焊接电源特性不稳定及操作姿势不当等都容易带来焊瘤。在横、立、仰位置更易形成焊瘤。 焊瘤常伴有未熔合、夹渣缺陷,易导致裂纹。同时,焊瘤改变了焊缝的实际尺寸,会带来应力集中。管子内部的焊瘤减小了它的内径,可能造成流动物堵塞。 防止焊瘤的措施:使焊缝处于平焊位置,正确选用规范,选用无偏芯焊条,合理操作。 C、凹坑 凹坑指焊缝表面或背面局部的低于母材的部方案文书样本 QCT/FS-ZH-GZ-K155 第2页/总2页 分。 凹坑多是由于收弧时焊条(焊丝)未作短时间停留造成的(此时的凹坑称为弧坑),仰立、横焊时,常在焊缝背面根部产生内凹。 凹坑减小了焊缝的有效截面积,弧坑常带有弧坑裂纹和弧坑缩孔。 防止凹坑的措施:选用有电流衰减系统的焊机,尽量选用平焊位置,选用合适的焊接规范,收弧时让焊条在熔池内短时间停留或环形摆动,填满弧坑。 D、未焊满 未焊满是指焊缝表面上连续的或断续的沟槽。填充金属不足是产生未焊满的根本原因。规范太弱,焊条过细,运条不当等会导致未焊满。 未焊满同样削弱了焊缝,容易产生应力集中,同时,由于规范太弱使冷却速度增大,容易带来气孔、裂纹等。 防止未焊满的措施:加大焊接电流,加焊盖面焊缝。 方案文书样本 QCT/FS-ZH-GZ-K155 第2页/总2页 E、烧穿 烧穿是指焊接过程中,熔深超过工件厚度,熔化金属自焊缝背面流出,形成穿孔性缺。 焊接电流过大,速度太慢,电弧在焊缝处停留过久,都会产生烧穿缺陷。工件间隙太大,钝边太小也容易出现烧穿现象。 烧穿是锅炉压力容器产品上不允许存在的缺陷,它完全破坏了焊缝,使接头丧失其联接飞及承载能力。 选用较小电流并配合合适的焊接速度,减小装配间隙,在焊缝背面加设垫板或药垫,使用脉冲焊,能有效地防止烧穿。 F、其他表面缺陷: (1)成形不良 指焊缝的外观几何尺寸不符合要求。有焊缝超高,表面不光滑,以及焊缝过宽,焊缝向母材过渡不圆滑等。 （2）错边指两个工件在厚度方向上错开一定位置,,它既可视作焊缝表面缺陷,又可视作装配成形缺陷。 方案文书样本 QCT/FS-ZH-GZ-K155 第2页/总2页 (3)塌陷 单面焊时由于输入热量过大,熔化金属过多而使液态金属向焊缝背面塌落, 成形后焊缝背面突起,正面下塌。 (4)表面气孔及弧坑缩孔。 (5)各种焊接变形如角变形、扭曲、波浪变形等都属于焊接缺陷O角变形也属于装配成形缺陷。 2、气孔和夹渣 A、气孔 气孔是指焊接时,熔池中的气体未在金属凝固前逸出,残存于焊缝之中所形成的空穴。其气体可能是熔池从外界吸收的,也可能是焊接冶金过程中反应生成的。 (1)气孔的分类气孔从其形状上分,有球状气孔、条虫状气孔;从数量上可分为单个气孔和群状气孔。群状气孔又有均匀分布气孔,密集状气孔和链状分布气孔之分。按气孔内气体成分分类,有氢气孔、氮气孔、二氧化碳气孔、一氧化碳气孔、氧气孔等。熔焊气孔多为氢气孔和一氧化碳气方案文书样本 QCT/FS-ZH-GZ-K155 第2页/总2页 孔。 (2)气孔的形成机理常温固态金属中气体的溶解度只有高温液态金属中气体溶解度的几十分之一至几百分之一,熔池金属在凝固过程中,有大量的气体要从金属中逸出来。当凝固速度大于气体逸出速度时,就形成气孔。 (3)产生气孔的主要原因母材或填充金属表面有锈、油污等,焊条及焊剂未烘干会增加气孔量,因为锈、油污及焊条药皮、焊剂中的水分在高温下分解为气体,增加了高温金属中气体的含量。焊接线能量过小,熔池冷却速度大,不利于气体逸出。焊缝金属脱氧不足也会增加氧气孔。 (4)气孔的危害气孔减少了焊缝的有效截面积,使焊缝疏松,从而降低了接头的强度,降低塑性,还会引起泄漏。气孔也是引起应力集中的因素。氢气孔还可能促成冷裂纹。 (5)防止气孔的措施a.清除焊丝,工作坡口及其附近表面的油污、铁锈、水分和杂物。b.采用碱性焊条、焊剂,并彻方案文书样本 QCT/FS-ZH-GZ-K155 第2页/总2页 底烘干。c.采用直流反接并用短电弧施焊。d.焊前预热,减缓冷却速度。e.用偏强的规范施焊。 B、夹渣 夹渣是指焊后溶渣残存在焊缝中的现象。 （1）.夹渣的分类a.金属夹渣:指钨、铜等金属颗粒残留在焊缝之中,习惯上称为夹钨、夹铜。b.非金属夹渣:指未熔的焊条药皮或焊剂、硫化物、氧化物、氮化物残留于焊缝之中。冶金反应不完全,脱渣性不好。 (2)夹渣的分布与形状有单个点状夹渣,条状夹渣,链状夹渣和密集夹渣 (3)夹渣产生的原因a.坡口尺寸不合理;b.坡口有污物;c.多层焊时,层间清渣不彻底;d.焊接线能量小;e.焊缝散热太快,液态金属凝固过快;f.焊条药皮,焊剂化学成分不合理,熔点过高；g. 钨极惰性气体保护焊时,电源极性不当,电、流密度大, 钨极熔化脱落于熔池中。h.手工焊时,焊条摆动不良,不利于熔渣上浮。可根据以上原因分别采取对应措施以防止方案文书样本 QCT/FS-ZH-GZ-K155 第2页/总2页 夹渣的产生。 (4)夹渣的危害点状夹渣的危害与气孔相似,带有尖角的夹渣会产生尖端应力集中,尖端还会发展为裂纹源,危害较大。 3、裂纹 焊缝中原子结合遭到破坏,形成新的界面而产生的缝隙称为裂纹。 A、.裂纹的分类 根据裂纹尺寸大小,分为三类:(1)宏观裂纹:肉眼可见的裂纹。(2)微观裂纹:在显微镜下才能发现。(3)超显微裂纹:在高倍数显微镜下才能发现,一般指晶间裂纹和晶内裂纹。 从产生温度上看,裂纹分为两类: (1)热裂纹:产生于Ac3线附近的裂纹。一般是焊接完毕即出现,又称结晶裂纹。这种二裂纹主要发生在晶界,裂纹面上有氧化色彩,失去金属光泽。 (2)冷裂纹:指在焊毕冷至马氏体转变温度M3点以下产生的裂纹,一般是在焊后一段时间(几小时,几天甚至更长)才方案文书样本 QCT/FS-ZH-GZ-K155 第2页/总2页 出现,故又称延迟裂纹。 按裂纹产生的原因分,又可把裂纹分为: (1)再热裂纹:接头冷却后再加热至500~700℃时产生的裂纹。再热裂纹产生于沉淀强化的材料(如含Cr、Mo、V、Ti、Nb的金属)的焊接热影响区内的粗晶区,一般从熔合线向热影响区的粗晶区发展,呈晶间开裂特征。 （2）层状撕裂主要是由于钢材在轧制过程中,将硫化物(MnS)、硅酸盐类等杂质夹在其中,形成各向异性。在焊接应力或外拘束应力的使用下,金属沿轧制方向的杂物开裂。 (3)应力腐蚀裂纹:在应力和腐蚀介质共同作用下产生的裂纹。除残余应力或拘束应力的因素外,应力腐蚀裂纹主要与焊缝组织组成及形态有关。 B、.裂纹的危害裂纹,尤其是冷裂纹,带来的危害是灾难性的。世界上的压力容器事故除极少数是由于设计不合理,选材不当的原因引起的以外,绝大部分是由于裂纹引起的脆方案文书样本 QCT/FS-ZH-GZ-K155 第2页/总2页 性破坏。 C、.热裂纹(结晶裂纹) (1)结晶裂纹的形成机理热裂纹发生于焊缝金属凝固末期,敏感温度区大致在固相线附近的高温区,最常见的热裂纹是结晶裂纹,其生成原因是在焊缝金属凝固过程中,结晶偏析使杂质生成的低熔点共晶物富集于晶界,形成所谓\"液态薄膜\",在特定的敏感温度区(又称脆性温度区)间,其强度极小,由于焊缝凝固收缩而受到拉应力,最终开裂形成裂纹。结晶裂纹最常见的情况是沿焊缝中心长度方向开裂,为纵向裂纹,有时也发生在焊缝内部两个柱状晶之间,为横向裂纹。弧坑裂纹是另一种形态的,常见的热裂纹。 热裂纹都是沿晶界开裂,通常发生在杂质较多的碳钢、低合金钢、奥氏体不锈钢等材料气焊缝中 (2)影响结晶裂纹的因素 a合金元素和杂质的影响碳元素以及硫、磷等杂质元素
