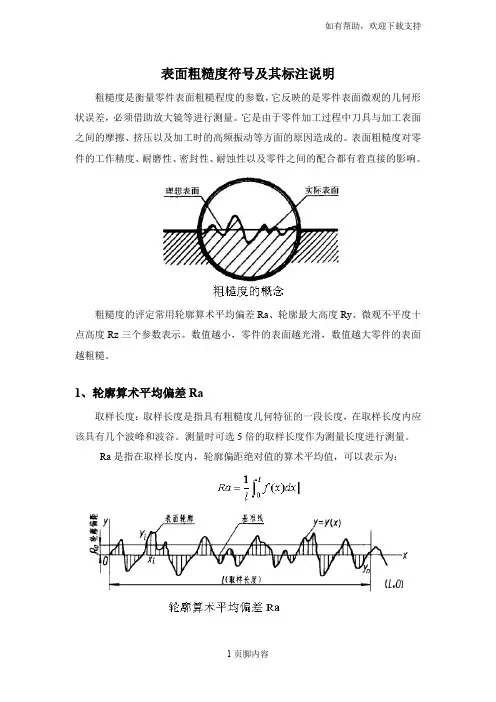

表面粗糙度符号及其标注说明粗糙度是衡量零件表面粗糙程度的参数，它反映的是零件表面微观的几何形状误差，必须借助放大镜等进行测量.它是由于零件加工过程中刀具与加工表面之间的摩擦、挤压以及加工时的高频振动等方面的原因造成的。
表面粗糙度对零件的工作精度、耐磨性、密封性、耐蚀性以及零件之间的配合都有着直接的影响。
粗糙度的评定常用轮廓算术平均偏差Ra、轮廓最大高度Ry、微观不平度十点高度Rz三个参数表示。
数值越小，零件的表面越光滑，数值越大零件的表面越粗糙。
1、轮廓算术平均偏差Ra取样长度：取样长度是指具有粗糙度几何特征的一段长度,在取样长度内应该具有几个波峰和波谷。
测量时可选5倍的取样长度作为测量长度进行测量.Ra是指在取样长度内,轮廓偏距绝对值的算术平均值，可以表示为:关于表面粗糙度的数值和表面特征、获得方法、应用举例请参见下表。
从上图中也可以看出,粗糙度参数的数值。
基本上成倍数的关系。
标注时应当选用这些数值,不能选用其他的数值.2、轮廓最大高度Ry3、轮廓不平度十点高度Rz标注2。
1代号及意义粗糙度代号可以分为：符号,粗糙度项目及数值。
常用标注参数是Ra, 标注Ra时Ra可以省略，标注Rz和Ry时,在粗糙度数值前加对应的符号Rz和Ry.2。
2 标注原则1）、在同一图样上每一表面只注一次粗糙度代号，且应注在可见轮廓线、尺寸界线、引出线或它们的延长线上,并尽可能靠近有关尺寸线。
2）、当零件的大部分表面具有相同的粗糙度要求时，对其中使用最多的一种,代（符)号，可统一注在图纸的右上角。
并加注“其余”二字。
3）、在不同方向的表面上标注时，代号中的数字及符号的方向必须下图的规定标注。
4）、代号中的数字方向应与尺寸数字的方向一致。
5）、符号的尖端必须从材料外指向表面。
标注举例：6）、齿轮、蜗轮齿面对于齿轮、蜗轮齿面的粗糙度，应标注在表示分度圆的点画线上。
如果图形中的位置有限，粗糙度也可以引出标注或注在尺寸线的延长线上。
表面粗糙度符号及数值说明
表面粗糙度符号及其标注说明粗糙度是衡量零件表面粗糙程度的参数，它反映的是零件表面微观的几何形状误差，必须借助放大镜等进行测量。
它是由于零件加工过程中刀具与加工表面之间的摩擦、挤压以及加工时的高频振动等方面的原因造成的。
表面粗糙度对零件的工作精度、耐磨性、密封性、耐蚀性以及零件之间的配合都有着直接的影响。
粗糙度的评定常用轮廓算术平均偏差Ra、轮廓最大高度Ry、微观不平度十点高度Rz三个参数表示。
数值越小，零件的表面越光滑，数值越大零件的表面越粗糙。
1、轮廓算术平均偏差Ra取样长度：取样长度是指具有粗糙度几何特征的一段长度，在取样长度内应该具有几个波峰和波谷。
测量时可选5倍的取样长度作为测量长度进行测量。
Ra是指在取样长度内，轮廓偏距绝对值的算术平均值，可以表示为：关于表面粗糙度的数值和表面特征、获得方法、应用举例请参见下表。
从上图中也可以看出,粗糙度参数的数值.基本上成倍数的关系。
标注时应当选用这些数值，不能选用其他的数值。
2、轮廓最大高度Ry3、轮廓不平度十点高度Rz标注2.1代号及意义粗糙度代号可以分为：符号，粗糙度项目及数值。
常用标注参数是Ra, 标注Ra时Ra可以省略，标注Rz和Ry时，在粗糙度数值前加对应的符号Rz和Ry。
2.2 标注原则1)、在同一图样上每一表面只注一次粗糙度代号，且应注在可见轮廓线、尺寸界线、引出线或它们的延长线上，并尽可能靠近有关尺寸线。
2）、当零件的大部分表面具有相同的粗糙度要求时，对其中使用最多的一种，代（符）号，可统一注在图纸的右上角。
并加注“其余”二字。
3）、在不同方向的表面上标注时，代号中的数字及符号的方向必须下图的规定标注。
4)、代号中的数字方向应与尺寸数字的方向一致。
5)、符号的尖端必须从材料外指向表面。
标注举例：6)、齿轮、蜗轮齿面对于齿轮、蜗轮齿面的粗糙度，应标注在表示分度圆的点画线上。
如果图形中的位置有限，粗糙度也可以引出标注或注在尺寸线的延长线上。
