真空泵与普通泵的区别
真空泵各种形式优缺点
优点：结构紧凑，抽速快，效率高。无油运行，设备本身不产生制造污染，噪音小，性能稳 定，无需定时保养，节省成本。泵腔与泵爪含特殊涂层，防腐耐磨，超强的粉尘和腐蚀性气 体处理能力，持久耐用，提高生产力，能抽除腐蚀性、有毒性、放射性及含有粉尘的气体。 缺点：爪泵的级间隔板几乎无法做表面处理，转子表面的防腐涂层也容易在装配时受损，爪 泵对设备装备要求较高，爪式泵拆卸困难，维修不方便。
（2）、往复式真空泵：
往复式真空泵的工作原理： 当电机驱动下，通过曲柄连
杆机构的作用，使气缸做往复运 动，同时通过气缸两侧的排气阀 的限位控制，达到抽气与排气的 目的，如此循环工作，达到被抽 容器稳定的真空压力
优点：是新投入使用的泵真空度相对比较高，适用于抽吸不凝性（空气类）气体，造价低
缺点：因活塞是运转部件，因此活塞的磨损是避免不了的，随着检修次数的增加工作真空度 将不断下降，直至满足不了生产的要求。此类泵工作噪音大，耗油量大，故障率高也是其致 命的缺点，不能抽吸带有颗粒状的介质。
优点：油封式真空泵就是用油将相向运动的零部件和排气阀零件间密封起来；将有害空 间充填，使得高压气体反突破的机会少得多，密封性能也就好得多，从而使泵能达到较 高的真空度。由于油封式真空泵均装有气镇装置，故也可以抽除潮湿气体，并以体积小 巧著称 缺点：不适于抽除含氧过高、有爆炸性、对黑色金属有腐蚀性，对泵密封油起化学作用、 及含有颗粒灰尘的气体。
（5）、干式式真空泵： （ 5-2 ）、爪泵：
爪式泵的工作原理： 电机通过电机齿轮传递给
介轮，再由介轮传递给主动 齿轮带动同步从动齿轮做同 步反方向运转，主动轴、从 动轴便带动一级转子、二级 转子、三级转子、四级转子 进行连续吸排气做功，被抽 气体通过进气口,进入进气口 通道，在一级转子对的压缩 下，一级泵腔内的气体通过 一级排气道,进入二 级泵腔， 二、三、四级泵腔内的气体 做同样的运动，经四级排气 道进入冷凝缓冲区，液体流 向排液道,通过液体收集口可 直接回收，残存气体通过消 声器，排气口排出泵外，从 而起到抽真空以及气液分离 的作用。
真空泵和工作原理的介绍
真空泵是指利用机械、物理、化学或者物理化学的方法对被抽容器进行抽气而获得真空的器件或者设备。
通俗来讲，真空泵是用各种方法在某一封闭空间中改善、产生和维持真空的装置。
由于真空应用部门所涉及的工作压力的围很宽，因此任何一种类型的真空泵都不可能彻底合用于所有的工作压力围，只能根据不同的工作压力围和不同的工作要求，使用不同类型的真空泵。
为了使用方便和各种真空工艺过程的需要，有时将各种真空泵按其性能要求组合起来，以机组型式应用。
随着真空应用的发展，真空泵的种类已发展了不少种，其抽速从每秒零点几升到每秒几十万、数百万升。
随着真空技术在生产和科学研究领域中对其应用压强围的要求越来越宽，大多需要由几种真空泵组成真空抽气系统共同抽气后才干满足生产和科学研究过程的要求。
常用真空泵包括：干式螺杆真空泵、水环泵、往复泵、滑阀泵、旋片泵、罗茨泵和扩散泵等，这些泵是我国国民经济各行业应用真空工艺过程中必不可少的主力泵种。
近年来，伴有着我国经济持续高速发展，真空泵相关下游应用行业保持快速增长势头，同时在真空泵应用领域不断拓展等因素的共同拉动下，我国真空泵行业实现了持续稳定地快速的发展。
真空泵的泵体的布置结构决定了泵的总体结构： 1)、立式结构：进、排气口水平设置，装配和连接管路都比较方便。
但泵的重心较高，在高速运转时稳定性差，故这种型式多用于小泵； 2)、卧式结构：泵的进气口在上，排气口在下。
有时为了真空系统管道安装连接方便，可将排气口从水平方向接出，即进、排气方向是相互垂直的。
此时，排气口可以从左或者右两个方向开口，除接排气管道一端外，另一端堵死或者接旁通阀。
这种泵结构重心低，高速运转时稳定性好。
普通大、中型泵多采用此种结构。
泵的两个转子轴与水平面垂直安装。
这种结构装配间隙容易控制，转子装配方便，泵占地面积小。
但泵重心较高且齿轮拆装不便，润滑机构也相对复杂。
真空泵的两个转子是通过一对高精度齿轮来实现其相对同步运转的。
主动轴通过联轴器与机电联接。
真空泵的操作与日常维护
真空泵的操作与日常维护
一、使用前的准备
1、使用前检查电源线，不允许有破损或接触不良现象。
2、清洗真空机皮垫与真空罩。
3、每次使用前都要检查机器油位应在油标的刻线以上。
二、操作规程
1、把所有要真空的东西放在真空机皮垫上，然后用真空罩罩住。
2、打开电源开关，打开机器开关，同时把机器上放气开关打开，真空表上的指针由0慢慢升到刻度76度时，说明机器工作正常。
3、真空时间一般为1-2分钟，然后关掉机器开关再把放气开关向上打开即可。
三、注意事项
1、真空时，发现真空表上反映针在0位没有上升证明漏气，应查看垫片上是否有杂物，并及时处理。
2、真空时间不要超过2分钟。
四、使用后，机面上与真空罩要洗干净。
五、日常维护
1、清洁设备表面灰尘及杂物。
2、将设备的非油漆金属表面加油。
3、各紧固螺丝需拧紧，不得有松动。
4、检查各部位不应有漏水、油、气现象。
真空泵的维护与保养

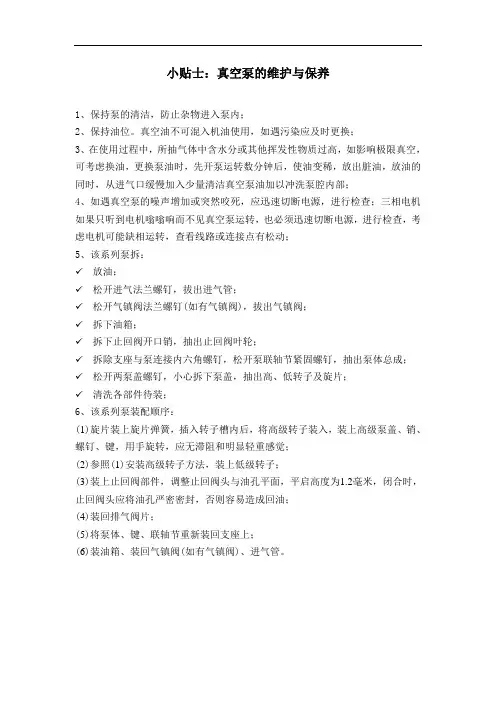

小贴士：真空泵的维护与保养
1、保持泵的清洁，防止杂物进入泵内；
2、保持油位。
真空油不可混入机油使用，如遇污染应及时更换；
3、在使用过程中，所抽气体中含水分或其他挥发性物质过高，如影响极限真空，可考虑换油，更换泵油时，先开泵运转数分钟后，使油变稀，放出脏油，放油的同时，从进气口缓慢加入少量清洁真空泵油加以冲洗泵腔内部；
4、如遇真空泵的噪声增加或突然咬死，应迅速切断电源，进行检查；三相电机如果只听到电机嗡嗡响而不见真空泵运转，也必须迅速切断电源，进行检查，考虑电机可能缺相运转，查看线路或连接点有松动；
5、该系列泵拆：
✓ 放油；
✓ 松开进气法兰螺钉，拔出进气管；
✓ 松开气镇阀法兰螺钉(如有气镇阀)，拔出气镇阀；
✓ 拆下油箱；
✓ 拆下止回阀开口销，抽出止回阀叶轮；
✓ 拆除支座与泵连接内六角螺钉，松开泵联轴节紧固螺钉，抽出泵体总成；
✓ 松开两泵盖螺钉，小心拆下泵盖，抽出高、低转子及旋片；
✓ 清洗各部件待装；
6、该系列泵装配顺序：
(1)旋片装上旋片弹簧，插入转子槽内后，将高级转子装入，装上高级泵盖、销、螺钉、键，用手旋转，应无滞阻和明显轻重感觉；
(2)参照(1)安装高级转子方法，装上低级转子；
(3)装上止回阀部件，调整止回阀头与油孔平面，平启高度为1.2毫米，闭合时，止回阀头应将油孔严密密封，否则容易造成回油；
(4)装回排气阀片；
(5)将泵体、键、联轴节重新装回支座上；
(6)装油箱、装回气镇阀(如有气镇阀)、进气管。
真空泵的定义及分类[工程类精品文档]
![真空泵的定义及分类[工程类精品文档]](https://img.taocdn.com/s3/m/73b6cf0d4431b90d6c85c7cc.png)
真空泵的定义及分类[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!凡是从设备中抽出气体，使设备内部达到真空的机械称为真空抽气机或真空泵。
从结构上真空泵大致可分为：往复式真空泵、回转式真空泵和射流式真空泵等。
1.往复式真空泵。
往复式真空泵适用于抽送不含固体颗粒、无腐蚀性的气体。
这种真空泵的抽气速率较大，真空度较高。
故在化工厂中广泛应用。
但其结构复杂，维修量大。
2.水环式真空泵。
水环式真空泵是回转真空泵的一种。
3.射流式真空泵。
射流式真空泵是利用一种压力较高的工作流体来输送另一种流体。
射流式真空泵工作流体可分为高压蒸汽、空气或高压水，射流式真空泵与所输送的流体（液体或气体）混合，共同排出。
射流式真空泵的优点是：射流式真空泵结构简单，工作可靠，便于操作，不需要任何原动机，在化工生产中常用以抽送有毒或腐蚀性气体。
水环式真空泵的工作原理是：水环式真空泵圆柱形泵缸内注入一定量的水，星形叶轮偏心地装在泵缸内，当叶轮旋转时，水受离心力作用被甩向四周而形成一个相对于叶轮为偏心的封闭水环。
水环式真空泵中被抽吸的气体沿吸气管及接头由吸气孔进入水环与叶轮之间的空间，右边月牙形部分，由于叶轮的旋转，这个空间容积由小逐渐增大，因而产生真空抽吸气体。
水环式真空泵随着叶轮的旋转，气体进入左边月牙形部分。
因叶轮是偏心旋转的，此空间逐渐缩小，气体逐渐受到压缩升压，气与水便由排气孔经接头沿排气管进入水箱中，自动分离后再由放气管放出。
水环式真空泵中废弃的水和空气一起被排到水箱里。
水环式真空泵的特点是结构紧凑、工作平衡可靠和流量均匀，所以化工生产中多用来输送或抽吸易燃、易爆和有腐蚀性的气体。
水环式真空泵由于叶轮搅拌液体，损失能量大，故其效率很低。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实表明，习惯左右了成败，习惯改变人的一生。
在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。

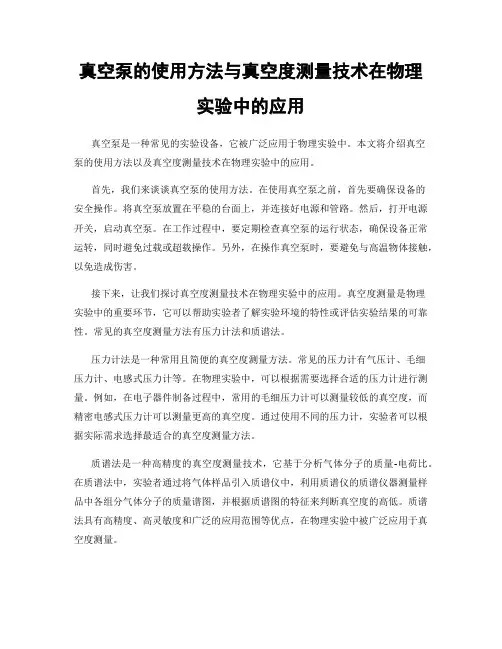

真空泵的使用方法与真空度测量技术在物理实验中的应用
真空泵的使用方法与真空度测量技术在物理实验中的应用真空泵是一种常见的实验设备，它被广泛应用于物理实验中。
本文将介绍真空泵的使用方法以及真空度测量技术在物理实验中的应用。
首先，我们来谈谈真空泵的使用方法。
在使用真空泵之前，首先要确保设备的安全操作。
将真空泵放置在平稳的台面上，并连接好电源和管路。
然后，打开电源开关，启动真空泵。
在工作过程中，要定期检查真空泵的运行状态，确保设备正常运转，同时避免过载或超载操作。
另外，在操作真空泵时，要避免与高温物体接触，以免造成伤害。
接下来，让我们探讨真空度测量技术在物理实验中的应用。
真空度测量是物理实验中的重要环节，它可以帮助实验者了解实验环境的特性或评估实验结果的可靠性。
常见的真空度测量方法有压力计法和质谱法。
压力计法是一种常用且简便的真空度测量方法。
常见的压力计有气压计、毛细压力计、电感式压力计等。
在物理实验中，可以根据需要选择合适的压力计进行测量。
例如，在电子器件制备过程中，常用的毛细压力计可以测量较低的真空度，而精密电感式压力计可以测量更高的真空度。
通过使用不同的压力计，实验者可以根据实际需求选择最适合的真空度测量方法。
质谱法是一种高精度的真空度测量技术，它基于分析气体分子的质量-电荷比。
在质谱法中，实验者通过将气体样品引入质谱仪中，利用质谱仪的质谱仪器测量样品中各组分气体分子的质量谱图，并根据质谱图的特征来判断真空度的高低。
质谱法具有高精度、高灵敏度和广泛的应用范围等优点，在物理实验中被广泛应用于真空度测量。
除了上述提到的常见真空度测量技术，还有其他一些辅助手段可供实验者选择。
例如，可通过检测真空泵的排气速率来评估真空度的高低。
排气速率越高，则真空度越低；相反，排气速率越低，则真空度越高。
此外，还可以通过观察真空泵的工作状态来初步评估真空度。
例如，当真空泵正常运行且排气速率较快时，说明真空度较高；反之，排气速率较慢，则真空度较低。
综上所述，真空泵的使用方法与真空度测量技术在物理实验中具有重要的应用价值。
罗茨真空泵简介.
罗茨真空泵简介一、罗茨真空泵的概念罗茨式真空泵(简称罗茨泵是利用两个8字形转子在泵壳中旋转而产生吸气和排气作用的。
由于它在低压力范围内工作，气体分子自由程较大，气体通过微小缝隙的阻力很大，因而能获得较高的压缩比，可以作为增压真空泵使用。
罗茨式真空泵根据泵体结构可分为两类：一类为普通型，另一类为直排大气型。
二者区别除结构之外，主要是普通型罗茨泵不能单独把气体直接排入大气中去，需要和前级真空泵串联使用，被抽气体通过前级真空泵将气体排到大气中。
而后者则可以直接将被抽气体排入大气。
汉钟现有PS 和PDR 系列真空泵中的Booster 机体就属于普通型罗茨泵。
普通型罗茨泵又可分为一般型泵和带旁通阀型泵两种。
一般型泵的最大允许压差在2000Pa~10000Pa范围，而带旁通阀的压差仅限于2000Pa~4000Pa。
当压差超过每一规格泵的规定值时，旁通阀就会自动顶开，泵出口出的气体经旁通阀返流入进口处，以使泵安全运行。
因为罗茨泵的转子受力面积较大，在大压差情况下运行，会使泵的负载变的很大。
汉钟的PS 系列的Booster 机体就属于一般型泵，而PDR 系列的Booster 机体则属于带旁通阀型泵。
二、工作原理罗茨泵的工作原理如图一所示，工作时，被抽气体由进气口进入转子与泵体之间，这时一个转子和泵体把气体与进气口隔开，被隔开的气体(如图中影线部分所示在转子连续不断的旋转过程中，被送到排气口。
在图(a中，V0空间是处在封闭状态的，因此，没有压缩和膨胀，但当转子的峰部转到排气口边缘时，由于V0部分的压力较之排气口处的压力低，为了使相连体积内压力均匀，气体就会从排气口处扩散到V0区域，其扩散方向与转子旋转方向相反。
当转子再转动时，把V0处的气体压缩到排气口将其排出。
这时转子的另一面与进气口相连部分则吸入气体，当转子不断地旋转时，重复上述抽气过程不断地排出流进来的气体。
这种工作过程相当于转子空间由某一最小值增加到最大值，然后再由最大值减小到最小值。
水泵的分类
水泵的分类1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵离心泵型号离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。
根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。
1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ 型单级离心泵系列产品，已列为国家专业标准和行业标准。
单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。
其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。
IQ型单级单吸离心泵(又称轻小型离心泵)是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号(1)性能范围泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空泵与普通泵的区别
空泵包括干式螺杆真空泵、水环泵、往复泵、滑阀泵、旋片泵、罗茨泵和扩散泵等，这些泵是我国国民经济各行业应用真空工艺过程中必不可少的主力泵种。
近年来，伴随着我国经济持续高速发展，真空泵相关下游应用行业保持快速增长势头，同时在真空泵应用领域不断拓展等因素的共同拉动下，我国真空泵行业实现了持续稳定地快速的发展。
真空干燥箱对于所烘的物料是有要求的，其一是不能含有大量的水，其二是不能含有有机化合物;二者在抽真空的同事会被泵抽进体内，从而产生一系列的不良反应，影响泵的使用寿命。
如果物料含水或者是有机溶剂，得加液态水过滤器和冷凝器，起到一个过滤的作用。
我们在使用真空干燥箱的同时，也一定要加强对于真空泵的维护，及时给真空泵换油，延长它的使用寿命。
《中国真空泵制造行业深度调研与投资预测分析报告前瞻》分析显示：干式真空泵目前在国内仍处于起步阶段，国产替代进口将会成为日后的趋势。
干式真空泵对于制程的良率会产生较大的效果。
干泵替代现有的水泵、油泵也是一个趋势。
真空泵是一个量大面广的产品，产量很大，产值不高，但它确实是一个直接影响到真空成套设备性能质量的必不可少的基础产品。
真空泵的市场根据用户的需要而发生动态变化。
市场增长的主要驱动力来自于半导体工业的迅速发展以及干泵和分子泵应用领域的日益扩大。
目前，全球真空泵市场的年销售额约20亿美元，年增长率在7%左右。
我国生产真空泵的厂家很多，全部真空泵的年销售额大约在1.5亿元左右，仅相当于美国一家公司真空泵的年销售额。
通过对全球真空泵市场的分析我们可以看出，各类真空泵的市场及应用领域都在不断变化和发展。
我国真空泵制造业有着悠久的历史和雄厚的基础，国产真空泵已经在各个不同领域得到应用并经过验证，有些泵还出口国外，得到国外用户的认可并受到好评，应该说我国真空泵制造业在国内外市场仍然有着巨大的发展空间。
真空泵可谓是在众多的泵产品中的常见也是常用的一种泵种类，其是一种在某一封闭空间中，通过机械、物理、化学或物理化学的方法来改善、产生和维持真空的装置，在冶金、化工、食品、电子镀膜等行业领域有有着广泛的应用，那么它与普通泵之间又有哪些区别呢？
真空泵最主要的特点就是可以形成真空，这从它的名字就能够看出来，这是普通泵所无法做到的，这也是两者之间最主要的区别了。
真空泵是靠一个旋转的轮的，在腔室中旋转，腔室中充有流体，其余的空腔体积会在流体发生体积周期性变化的作用下而进行周期变化，对吸入管道中的气体进行排出和吸入。
最常见的真空泵主要有干式螺杆真空泵、水环泵、往复泵、滑阀泵、旋片泵、罗茨泵和扩散泵等。
下面要说的就是普通泵。
依靠离心力，离心泵会将流体甩出去，与此同时形成负压，然后其他流体在其的吸引之下会不断的进入泵体，泵轮来转化成流体的动能和势能的驱动是靠消耗电机电能来完成的。
真空泵与普通泵各有各的特点，各有各的用处，相信在科技的不断推动下，它们会与发展越好。
虽然液环泵属于粗真空泵，但在中国的石油、化工、电力、轻纺、造纸、医药等领域仍然有着很大的市场。
液环泵工作原理在国外，液环泵的销售额占全部真空泵市场的14%，仅次于干泵，由于液环泵大部
分是铸件，加工要求也不高，属劳动密集型产品，所以国产液环泵在价格上有竞争优势，关键是要改进设计，缩小体积，减轻重量，提高效率，降低能耗。
折叠滑阀泵
由于滑阀泵比较耐用、可靠，国内外各种真空炉、镀膜机以及干燥、浸渍等设备都是用滑阀泵作为前级泵，滑阀泵工作原理但是滑阀泵铸件重，加工工作量较大，所以国外各真空厂都在中国寻找合作伙伴。
为了使国产滑阀泵能够进入国际市场，必须进一步降低泵的振动噪声，杜绝喷油和漏油，提高滑阀泵长期运行的可靠性。
