送电线路架设过程中张力放线的施工工艺
张力放线施工工艺流程
张力放线施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!深入解析：张力放线施工工艺流程在电力工程领域，张力放线施工是一项至关重要的工艺，它关系到电力线路的稳定运行和安全。
送电线路架设过程中张力放线的施工工艺
送电线路架设过程中张力放线的施工工艺摘要：张力放线是机械化流水作业的施工方法，它主要是利用牵引机、张力机等施工机械展放导线，使导线在施工过程中离开地面和障碍物而呈架空状态的防线方法。
其实在输电线路架设工程中，张力放线是我们常用的放线方法，长久以来一直被人们广泛使用，在工程实践中，我们应根据输电线路的安装，合理选用导引拉索，以确保其施工的安全，从而减少损失。
本文结合作者在输电线路铺设方面的工作经历，对拉索的安装技术进行了一些浅显的论述，以资借鉴。
关键词：施工方法；张力放线；输电线路1张力放线的优势张力放线是指电力公司输电线路工程的工人在事先选择好的路线上安装导向索，然后在指定的路线上通过，最后在不同的牵引场拉动缆绳，利用拉力的作用，将相邻的电线全部展开。
具体来说，张力放线施工的优点比较多：第一，在拉力放线工程中，在架空的情况下，可以有效地减少外部环境对导线的负面影响，从而提高输电线路的施工质量。
其次，在施工时，可以把直塔视为施工区内的起止塔，在耐张塔上进行直接放线。
第三，将施工区段视为一项独立的工程，部分施工作业也可以在该工段内进行。
最后，由于拉索在施工时均采用悬挂式，可避免对沿线建筑、农作物造成不必要的损坏。
2张力放线的基本要求在放线之前，我们要对所有的工具进行检验，不符合标准的不能使用，同时必须确保主干道交通畅通，信息畅通，严禁违规操作，同时还要保证横梁牢固。
在拉丝作业时，我们还要对钢丝进行防护，以免造成损伤，全体员工在工作中必须全神贯注，发现问题要及时向上级报告，在防线区段的每一个部位都要有专门的人员进行保护，同时我们采用合理地输电线路路径，可避免给工程施工带来不必要的困难，或对线路的正常运营造成不利影响，重视放线工艺的设计是非常重要的，好的放线方案可以缩短工程进度，提高工程质量和工作效率。
3送电线路中张力放线的施工工艺3.1施工准备1.技术准备：熟悉建筑工程的图纸，制订合理的工艺技术方案，做好技术资料的交流。
送电线路架设过程中张力放线的施工工艺
送电线路架设过程中张力放线的施工工艺电力线路架设是电力工程中的重要环节，而张力放线则是架设电力线路过程中的关键环节。
只有正确施工张力放线，才能有效保证电力线路的安全运行和使用。
下面将对张力放线的施工工艺进行详细介绍。
一、施工前准备1、根据线路设计要求及施工方案，准备好所需材料、工具和设备，包括张力放线器、绞线轮、镀锌钢丝绳、松紧套、滑轮、千斤顶等。
2、检查工具和设备是否完好，确保施工过程中不会出现故障或安全隐患。
3、核实线路张力和悬挂设备的参数，确保施工过程中的数据准确。
4、确定放线顺序和方式，制定详细的放线工艺流程和施工计划。
5、确认施工人员的安全措施和工作岗位，确保施工过程中能保障人员的安全。
6、检查施工现场的环境和地形，确保施工过程中不会受到外界影响。
二、张力放线的工艺流程1、确定张力放线点和张力值。
根据设计要求和张力计算公式，确定张力放线点和相应的张力值。
2、设计悬挂点。
根据线路设计要求和杆塔结构特点，设计合适的悬挂点，在悬挂点上安装绞线轮和滑轮。
3、拉设钢丝绳。
利用绞线轮和滑轮的作用，拉设钢丝绳，将其连接到张力放线器上，确保钢丝绳的平整和紧固。
4、施放线。
根据设计要求和放线工艺，利用张力放线器将电力线路导线逐段拴放到预设张力值。
5、调整张力。
在放线的过程中，通过调整张力放线器和滑轮的位置，实时监测张力值，并根据需要进行调整，确保导线的张力达到设计要求。
6、固定导线。
在放线结束后，根据设计要求，在各张力放线点处对导线进行固定，确保导线不会受到外界影响。
7、检查和验收。
放线结束后，对施工过程中的各项数据和操作进行检查和验收，确保施工质量和安全。
三、施工注意事项1、安全第一。
施工过程中要严格遵守安全操作规程，做好安全防护工作，确保施工人员的安全。
2、精密测量。
在施工过程中，要做好导线张力和放线点的精密测量，确保施工数据的准确性。
3、合理调整。
在放线过程中，要根据导线的材质、长度和张力要求，合理调整张力值和放线速度，确保放线的准确性和效率。
输电线路架线施工中的张力放线技术
输电线路架线施工中的张力放线技术输电线路架线施工中的张力放线技术，是一项很重要的技术，在施工过程中必须严格按照相关规定和技术要求进行施工，以确保线路的安全性和电力输送的稳定性。
以下是对相关技术的详细介绍。
一、张力放线施工前的准备工作1. 进行现场勘探，熟悉施工现场的地形和地貌，确定放线线路的走向和布局。
2. 协调合作方的人员和设备，制定合理的施工计划，确保施工的顺利进行。
3. 确定放线终止点、中间支撑点等，进行测量和标记，保证放线的准确性。
4. 对于施工过程中遇到的岩石、河流等自然障碍进行评估，制定处理方案，以确保施工质量。
二、张力放线的技术要求张力放线施工中需要严格按照相关的技术要求进行操作，以使电线附着稳定，张力受力均匀而不会过大或不足，从而最终达到线路的安全和长期稳定性。
1. 放线张力的控制。
在进行张力放线操作时，必须保证放线张力受控制，且不能长时间超过规定的上限值。
2. 放线区域的环境保护。
在施工过程中，需要保护放线区域的环境，防止对周围的人、动物、植物及土壤等造成不良影响。
3. 放线区域的安全保障。
进行放线时，必须保障现场安全，保证工作人员和设备的安全，同时要遵守相关规定。
4. 放线绝缘的保护。
放线时，需要进行绝缘保护，以避免电线在运行过程中受到损伤。
5. 焊接、连接的质量控制。
焊接和连接质量的好坏，直接影响线路的安全和稳定运行，因此需按照相关要求进行施工，以确保质量控制。
三、张力放线的注意事项1. 张力放线工作应在风速、降雨量等环境因素合适的条件下进行。
2. 确定支架的方式和位置，以保证电线张力的稳定性和受力均匀性。
3. 在放线时，需注意绝缘保护，以避免电线在接触到电塔及其他金属构件时发生短路等情况。
4. 若在张力放线操作过程中发现问题，应立即采取措施，及时通报上级并进行处理。
送电线路架设过程中张力放线的施工工艺

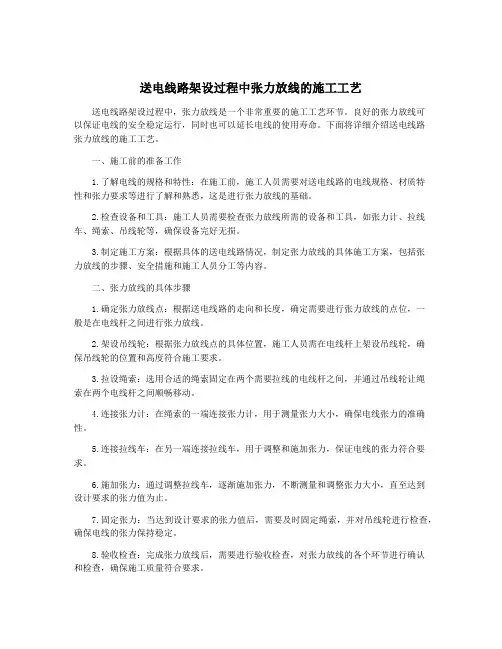

送电线路架设过程中张力放线的施工工艺送电线路架设过程中，张力放线是一个非常重要的施工工艺环节。
良好的张力放线可以保证电线的安全稳定运行，同时也可以延长电线的使用寿命。
下面将详细介绍送电线路张力放线的施工工艺。
一、施工前的准备工作1.了解电线的规格和特性：在施工前，施工人员需要对送电线路的电线规格、材质特性和张力要求等进行了解和熟悉，这是进行张力放线的基础。
2.检查设备和工具：施工人员需要检查张力放线所需的设备和工具，如张力计、拉线车、绳索、吊线轮等，确保设备完好无损。
3.制定施工方案：根据具体的送电线路情况，制定张力放线的具体施工方案，包括张力放线的步骤、安全措施和施工人员分工等内容。
二、张力放线的具体步骤1.确定张力放线点：根据送电线路的走向和长度，确定需要进行张力放线的点位，一般是在电线杆之间进行张力放线。
2.架设吊线轮：根据张力放线点的具体位置，施工人员需在电线杆上架设吊线轮，确保吊线轮的位置和高度符合施工要求。
3.拉设绳索：选用合适的绳索固定在两个需要拉线的电线杆之间，并通过吊线轮让绳索在两个电线杆之间顺畅移动。
4.连接张力计：在绳索的一端连接张力计，用于测量张力大小，确保电线张力的准确性。
5.连接拉线车：在另一端连接拉线车，用于调整和施加张力，保证电线的张力符合要求。
6.施加张力：通过调整拉线车，逐渐施加张力，不断测量和调整张力大小，直至达到设计要求的张力值为止。
7.固定张力：当达到设计要求的张力值后，需要及时固定绳索，并对吊线轮进行检查，确保电线的张力保持稳定。
8.验收检查：完成张力放线后，需要进行验收检查，对张力放线的各个环节进行确认和检查，确保施工质量符合要求。
三、施工中的安全注意事项1.安全防护：在施工过程中，必须要做好安全防护工作，包括穿戴好安全帽、安全带、工作手套等，并严格按照相关安全规定进行操作。
2.团队配合：张力放线是一个需要团队协作的工作，施工人员之间需要密切配合，确保操作顺利进行。
输电线路架线施工中的张力放线技术

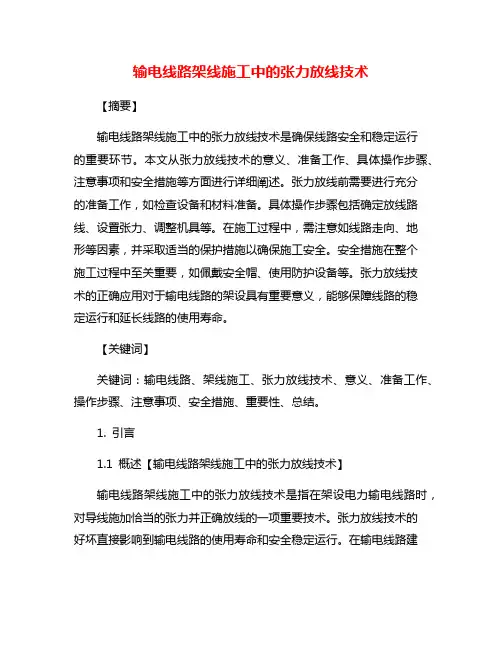

输电线路架线施工中的张力放线技术【摘要】输电线路架线施工中的张力放线技术是确保线路安全和稳定运行的重要环节。
本文从张力放线技术的意义、准备工作、具体操作步骤、注意事项和安全措施等方面进行详细阐述。
张力放线前需要进行充分的准备工作，如检查设备和材料准备。
具体操作步骤包括确定放线路线、设置张力、调整机具等。
在施工过程中，需注意如线路走向、地形等因素，并采取适当的保护措施以确保施工安全。
安全措施在整个施工过程中至关重要，如佩戴安全帽、使用防护设备等。
张力放线技术的正确应用对于输电线路的架设具有重要意义，能够保障线路的稳定运行和延长线路的使用寿命。
【关键词】关键词：输电线路、架线施工、张力放线技术、意义、准备工作、操作步骤、注意事项、安全措施、重要性、总结。
1. 引言1.1 概述【输电线路架线施工中的张力放线技术】输电线路架线施工中的张力放线技术是指在架设电力输电线路时，对导线施加恰当的张力并正确放线的一项重要技术。
张力放线技术的好坏直接影响到输电线路的使用寿命和安全稳定运行。
在输电线路建设施工中，张力放线技术一直是一个关键环节，需要工程人员严格按照操作规程进行操作，确保线路的质量和安全。
张力放线技术通过对导线施加适当的张力，使其能够承受输电过程中的各种力，并保持线路的稳定性。
在进行张力放线前，需要进行一系列的准备工作，包括测量线路长度、确定张力大小、准备放线设备等。
具体操作步骤包括悬挂导线、设置张力、调整线夹、放线等过程。
在进行张力放线的过程中，需要注意一些事项，如避免导线绞缠、保持导线的整洁、及时调整张力等。
为保障施工人员的安全，必须严格执行安全措施，如佩戴安全帽、穿戴安全鞋、遵守操作规程等。
输电线路架线施工中的张力放线技术对于线路的安全稳定运行至关重要。
只有掌握好张力放线技术，才能保证输电线路的质量和可靠性。
通过严格执行操作规程和安全措施，确保每一步操作的准确性和安全性，才能顺利完成线路的架设工作。
输电线路架线施工中的张力放线技术
输电线路架线施工中的张力放线技术在输电线路架线施工中，张力放线技术是一个非常关键的环节，它的质量和精度直接影响到整个线路的稳定性和可靠性。
本文将从材料准备、放线方法、放线控制等方面对张力放线技术进行详细介绍。
一、材料准备首先，需要准备好放线用的钢绳和张力机。
对于电压等级较高的线路，采用的钢绳一般都是镀锌钢丝绳，钢丝绳的直径根据线路的电压等级和跨越，构成方式确定。
还需要准备好导线接线具、外挂轮、地锚等。
二、放线方法1、钢绳放线首先将钢绳固定在牵引车上，另一端经过电线杆上的导线接线具和外挂轮，经过地锚和张力机，最终固定在另一个电线杆上。
在放线的过程中，需要不断检测张力大小和钢绳的停留位置，以保证钢绳的合理张力和不发生过大的偏移。
2、导线连接在钢绳放线完成后，需要连接导线。
连接的时候，需要在导线两端分别安装一对导线接线具，将导线的两个端头分别与接线具的卡箍相连接。
在连接的过程中，需要特别注意接线处的紧密度，避免松动而导致线路出现抖动或者噪音。
3、导线架设在完成导线连接之后，需要进行导线架设。
先将导线从地上抬起，固定在电线杆的导线夹或者导线挂片上。
然后自动或者手动进行导线的挂线操作，保持导线跨度和导线斜度符合设计要求。
三、放线控制1、张力控制放线过程中的关键是钢绳的张力控制。
张力过大会导致倾斜和偏移，张力过小则会导致跨度变大，影响导线的安全性。
因此，在施工的过程中，需要不断调整张力机的张力大小，确保其能够紧贴地面，并保持稳定的张力。
2、是否跨越控制在放线过程中还需要注意的问题是是否发生跨越。
如果发生跨越，需要采取相应的补救措施，避免导线跨越过高或者跨越不平稳的现象。
此外，在跨越沟壑或者其他障碍物时，还需要特别注意导线和钢绳的安全性，确保不会发生断裂或者松动的情况。
3、导线的垂直度控制导线的垂直度对于线路的稳定性和可靠性同样非常重要。
在放线过程中，需要通过示高仪或者其他工具对每个电线杆上的导线进行垂直度测量，确保导线符合设计要求。
送电线路架设过程中张力放线的施工工艺
送电线路架设过程中张力放线的施工工艺发布时间：2021-06-25T14:44:39.357Z 来源：《当代电力文化》2020年35期作者：徐长鑫青海西宁[导读] 随着我国电力需求的逐渐增长，电力工程建设技术的水平不断提高徐长鑫青海西宁青海送变电工程有限公司 810001摘要：随着我国电力需求的逐渐增长，电力工程建设技术的水平不断提高。
张力放线，是指在供电过程中，电线伸长时必须保持的固定位置，主要是为了保持电线处于悬浮状态，能够顺利地从一个地方延伸到另一个地方。
张力机和牵引机是用来确定电线保持张力的程度而采用的一种延伸装置。
建设期间,送电线必须根据实际情况选定导线的张力大小,以确定导线放置时的质量和现场施工的安全，以及为减少对施工工地周围环境的影响。
关键词：送电线路架设；张力放线；施工工艺引言：张力放线是供电线路施工中最常见的施工技术，其在供电线路施工中的应用，准确地提高了供电线路施工水平和供电线路施工质量。
送电线路的良好施工已成为保证供电安全稳定运行的重要前提。
因此，在供电线路施工过程中，不断完善和优化电压线路施工技术水平变得尤为重要。
一、张力放线概述张力放线技术主要是电力企业的送电工程人员通过导引绳的设置是在选定的线路方向上进行的，用于设置塔号的牵引场，并通过牵引绳进行牵引。
通过张力的作用将每根相邻的电线伸展开来。
张力放线施工的优点分析集中在以下几点:首先由于张力放线施工操作的时候,导线在架空条件下,这样就可以防止外界因素干扰导线的架设,可以让线路架设的施工质量提高。
其次在架设的时候,可以把直线塔作为施工段的起始塔来完成直通放线。
另外施工过程中,把每个直线塔的架设施工作为一个独立工程,施工作业活动也可以在施工当中进行操作。
由于张力放线施工过程中,引导绳往往处于悬空状态,这样不会对周边的农作物和沿线建筑产生影响。
二、张力放线过程中注意的问题（一）保证主要线路能够交通顺畅、信息顺畅（二）交叉跨越架应该保证牢固（三）禁止违章的操作与作业（四）防线的段内每个区域都应该派专人去看护（五）严格检查施工工具，不合格的工具及时更换（六）注意保护导线，防止损坏三、管理原则建设需要一个明确的定义和建筑人员应当履行职责和义务,根据安全管理制度,规定建筑以及合理分配任务,以显著提高建筑质量管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
送电线路架设过程中张力放线的施工工艺
摘要改革开放以来，我国电力工程建设有了飞速发展，送电线路的放线方式往往采用张力放线，在进行放电线路工作之前，要对送电线路的位置进行准确勘测，在放线前施工现场需要做好准备工作，然后严格按照相关要求进行施工操作。
本文主要对送电线路的张力放线施工工艺进行相关分析。
关键词送电线路；张力放线；施工工艺
中图分类号TM7 文献标识码 A 文章编号2095-6363（2017）17-0228-02
随着社会经济不断发展，电力已经成为人们生活中不可或缺的能源，它能够保证人们生产生活的稳定。
科学合理的送电线路施工方法可以保证电力系统稳定运行，送电线的架设是电力运输的根本，只有在保证送电线质量的前提下才能够保证输送电力的稳定，在送电过程当中张力放线可以使电线的质量得到有效保证。
本文就送电线路架设过程中的张力放线施工进行了有效
分析。
1 张力放线概述
1.1 张力放线优缺点
张力放线施工是指在架线全过程中利用张力机、牵引机等施工机械使被展放的导线保持一定的张力，从而脱离地面处于悬空状态的架设施工方法。
张力放线的优点：在施工过程中导线处于架空状态，可以减少导线损伤，提高导线的施工质量。
施工段不受耐张段限制，可以在耐张塔上直接放线，在耐张塔上直接高空压接，平衡挂线，有效减少由于外力作用造成导线弯曲的情况，保证输送电过程更加高效可靠。
张力放线的缺点：架设工程工期长，施工场地大，大部分需要野外作业，施工难度较大，应该在保证电线质量前提下，根据实际施工情况选择合适的张力放线施工技术。
1.2 张力放线过程中应注意的问题
1）做好准备工作。
在放线工作展开之前，需要对放线所需要的各种机械工具进行检验，如果不合格则不可使用。
在施工过程当中保证主要线路能够信息通畅。
确保施工人员操作规范，禁止违章操作。
保证交叉跨越架的牢固性。
张力放线在一定程度上可以减少导线损坏，但在施工过程当中还应该对其进行保护，防止其受到损害。
防线内都需要专门的工作人员进行检查。
2）注重放线过程的设计方案选择。
送电线路路径的选择、勘测与设计路径方法将直接影响施工范围及施工成本，还会影响最后的运营情况。
优秀的放线线路设计方案能够在保证质量的前提之下有效缩短工期，确保送电线路的稳定。
工作人员在施工之前要重视对送电线路张力放线过程的方案选择。
3）放线过程中的接地问题。
由于张力放线施工主要在野外，受地形影响较大，特别是在遇到复杂的山区地形时，会给施工带来很多困难。
一般情况下可以选择将放线长度缩短，并使用降阻剂使接地电阻下降的方式降低难度。
降阻剂的工作原理是通过和金属接触，从而使接触电阻变低。
4）张力放线顺序。
展放导引绳→展放牵引绳→展放导引线→锚线释放
2 施工方法及要求
2.1 施工准备
1）技术准备。
需要相关施工人员提前熟悉设计图纸要求，并制定相关的施工技术方案，做好技术交底工作。
2）组织准备。
需要组成相关技术小组，并明确小组的施工负责人，技术员、安全员，按照施工难度和施工量可以将技术与工程用量确定下来，应派专人负责特殊工作地点比如障碍点和张力场。
3）机具准备。
主要包括对讲机、牵张机、牵引绳等。
4）环境准备。
在施工之前首先进行修路，之后清场，清除沿线障碍物。
安装放线车之后将临时拉绳做好，最后将跨越架搭好，布置好牵张场。
2.2 如何选择张力、牵力场
1）放线区段6km～7?N最合适。
2）对于交通比较发达运输便利的地区，吊车、?盘等运输可以直接到达场内。
3）不应该选择有接头的档距或者档距内交叉跨越较多的导线。
4）若直线塔杆不能锚线的档距内，不能够选做为牵场或者张场。
5）应该根据器具布置需要的面积来选择牵张场地，牵引场地占地面积范围主要为25m×35m，张力场地占地范围为25m×55m。
3 张力放线的方法
张力放线主要是展放导引绳，展放牵引绳，展放导引线，锚线4个步骤。
1）展放导引绳。
在放线区段内利用机械等相关的辅助工具完成送电线路展放施工，比如直升机、热气球等工具进行空中展放。
当导引绳展放结束之后，两端锚固，使其保持一定的张力，距离地面不能小于5m。
2）展放牵引绳。
展放的导引绳应该和小张机的牵引绳相连，导引绳的另一边和小牵机相连，开动小张机和小牵机。
导引绳牵引牵引绳，牵引绳连接抗弯连接器，当导引绳完全收回来之后，用牵引绳代替原来滑轮上的引绳，并临锚两端，与地面保持一定距离。
3）牵引导线。
牵引机连接牵引绳一头，通过蛇皮套、旋转连接器、和走板将牵引绳的另一头连接两根或者四根导线。
导线应该在大张机的张力轮上缠绕。
首先开动张力机，其次
再开动牵引机，适当调整张力，使每个导线张力保持相同。
全部牵引绳收回之后，各子导线就全部在全区段放通，在导线两端临锚，完成了张力放线。
4 张力放线需要采取的安全措施
1）牵引设备和张力设备的锚固必须可靠，牵引绳导引绳的安全系数不得小于3。
2）张力放线时必须有可靠的通信系统，需要相关负责人进行指挥。
3）牵引时接到停车信号，必须立即停止牵引，根据通知再进行操作。
4）应该由专人检查牵引绳和导引绳的端头连接部位，以及抗弯连接器。
5）牵引过程中如果发生牵引绳或者导引绳走板翻转或者平衡
锤在导线上的情况时，必须停机及时处理。
6）牵引绳导引绳的临锚张力不得小于对地面5m时的张力。
7）使用专用的转向滑车时，锚固必须可靠，一个转向滑车的荷载力不能超过其允许的承载力。
8）在牵引过程中，转向滑车围成的区域不能有人。
5 张力放线的紧线
5.1 导地线紧线
导地线紧线一般有两种类型，第一种是直线塔紧线，第二种是耐张塔紧线。
1）直线搭紧线。
紧线操作的直线塔应该符合设计要求，紧线弧垂达到要求时，各个杆塔及时画印，立即进行地面临锚。
在锚线过程中，保持紧线塔上印记不变。
导线反向临锚设置，在与紧线操作台相邻的前一基台上，等该塔安装好之后，做反向临锚操作。
2）耐张塔紧线。
耐张塔紧线方法，主要适用于孤立档及终端。
每根子导线应分别使用一组紧线
滑车组，个子导线收紧时应避免在紧线过程中出现子导线互相缠绕的情况。
（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注）。
