空分分子筛技术规格书
分子筛性能指标
储存：
室温，相对湿度不大于90%的室内：避免水、酸、碱、隔绝空气，密闭保存。
包装：
30Kg密封钢桶、150Kg密封钢桶，130Kg密封钢桶（条状）。
（二）、4A分子筛
化学式：Na2O·Al2O3·2SiO2·9/2H2O
硅铝比：SiO2/ Al2O3≈2
主要用途：
吸附掉生产时密封于中空玻璃空气层内的水分及杂物。
在中空玻璃寿命期内连续吸附进入空气层内的水分，以保持和稳定中空玻璃内的低露点。
使用惰性气体（氩气和氮气）可以提高节能效果。为获得减少噪音及改善热传导效果而使用六氟化硫替代空气时，中空玻璃专用分子筛对六氟化硫几乎不吸附。
主要技术指标：
储存：
室温，相对湿度不大于90%的室内：避免水、酸、碱、隔绝空气，密闭保存。
一）、3A分子筛
分子筛
化学式：2/3K2O·1/3Na2O·Al2O3·2SiO2·9/2H2O
硅铝比：SiO2/ Al2O3≈2
有效孔径：约3A 应用：
主要技术指标：
再生：
1、脱除水分：视再生气的压力、温度、含水量而定。一般情况下，200～350℃干燥气体在0.3～0.5Kg/平方厘米压力下，通过分子筛床层3～4小时，使出口温度到110～180℃，冷却。
硅铝比：SiO2/ Al2O3≈2.6-3.0
有效孔径：约9A
应用：主要用于吸附分离芳烃及石蜡精制。
主要技术指标：
再生：
1、脱除水分：视再生气的压力、温度、含水量而定。一般情况下，200～350℃干燥气体在0.3～0.5Kg/平方厘米压力下，通过分子筛床层3～4小时，使出口温度到110～180℃，冷却。
硅铝比：SiO2/Al2O3≈2
小型分子筛制氧机产品技术要求参考版
医疗器械产品技术要求编号：小型分子筛制氧机1. 产品型号/规格及其划分说明 1.1 型号规格 KL-108。
1.2 组成成分由制氧机主机、电源适配器和电源线组成。
1.3 适用范围以空气为原料，利用分子筛变压吸附工艺生产富氧空气，氧浓度范围为 ≥90% (V/V)，供氧疗或缓解因缺氧导致的不适。
2.性能指标 2.1 外观结构2.1.1 面板上的图形符号和字母准确、清晰、均匀、不得有划痕。
2.1.2 制氧机设备外表面应光滑，图层应均匀，不得有气泡、脱层或明显划痕， 产品表面不得有毛刺。
2.1.3 零部件安装牢固无松动，焊接无裂口、虚焊、漏焊等现象，操作灵活。
2.2 制氧机所制的富氧空气的理化指标2.2.1 氧浓度（V/V ）：≥90%（V/V ）； 2.2.2 水分含量：≤0.07g/m 3； 2.2.3 二氧化碳含量：≤0.01％(V/V)； 2.2.4 一氧化碳含量：≤5×10-6(V/V)； 2.2.5 气态酸性和碱性物质的含量：应符合 GB 8982-2009 中表 1 的规定。
2.2.6 臭氧及其他气态氧化物含量：应符合 GB8982-2009 中表 1 的规定。
2.2.7 所产氧气应无气味。
2.2.8固体物质粒径：≤10μm 。
2.2.9固体物质含量：≤0.5mg/m 3。
2.3气密性所有紧固件连接应牢靠，不得有任何松动，各种管路排列整齐，其连接处不得漏气。
2.4噪声制氧机的噪声应不大于 55dB。
2.5氧浓度制氧机开机后，所有部件正常工作，指示灯均应工作正常，工作 5min 后氧浓度应不小于 90%。
2.6脉冲功能用户吸气时，制氧机出氧气（提供一个脉冲量的氧气），呼气及停顿时间，制氧机不出氧气。
2.6.1触发灵敏度脉冲功能启动时触发负压力≤0.2kPa。
2.6.2出氧量脉冲出氧量应具有低、中、高三个档流量调节，各档位每次输出量如表1所示，误差为±20%或±3mL，取最大值。
6000空分使用说明书
共51页第1页14073.SMKDONAr-6000/12000/180型空分设备使用说明书14073.SM编制：校对：审核：开封空分集团有限公司二OO四年一月使用说明书14073.SM KDONAr-6000/12000/180型空分设备共51页第2页目录1. 前言2. 概述2.1 主要指标2.2 基本原理和过程2.3 工艺流程概述3. 部机3.1 空气过滤器3.2 空气透平压缩机3.3 空气冷却塔3.4 水冷却塔3.5 分子筛吸附器3.6 主热交换器3.7 过冷器3.8 冷凝蒸发器3.9 下塔与上塔3.10 粗氩塔3.11 精氩塔3.12 透平膨胀机3.13 氧气压缩机3.14 氧气放空消音器3.15 粗氩泵3.16 冷水机组4. 空分设备的启动4.1 起动应具备的条件4.2 起动准备4.3 冷却阶段4.4 积液和调整阶段共51页第3页14073.SM4.5 装置安全操作措施4.6 重要的操作数据5. 装置的管理5.1 正常操作5.2 维护5.3 故障及其排除6. 停车和加温6.1 停车和重新起动6.2 分馏塔全面加温7. 安全规程7.1 空气及空气组份的一般特性7.2 安全注意事项7.3 安全措施7.4 绝缘材料的使用14073.SM1. 前言本说明书是KDONAr-6000/12000/180型空分设备运转及使用方面的说明书。
有关下列机组请参照各自使用说明书：a 自洁式空气过滤器（ZKJ-1000）b 空气透平压缩机组（6014D.0000）c 氟利昂冷水机组（30HR-161）d 透平膨胀机组（TG402B.0000）e Z W-60/30氧气压缩机（6233H.0000）f 仪控系统（嘉兴14073.YK）g 电控系统（嘉兴14073.DK）2. 概述注：压力单位均为表压力，流量单位均为标准状态（下同）2.2 基本原理和过程空气分离的基本原理，是利用空气中各组份沸点的不同而将各组份分离开来。
空分操作手册
空分操作手册第 1 章综述1.前言 (2)1.1装置性能参数 (2)1.2流程描述 (4)1.2.1概述 (4)1.2.2详细流程描述 (4)1.3原理 (6)1.3.1空气组份 (6)1.3.2空气各组份的化学性质 (6)1.3.3精馏 (10)1. 前言本操作手册各部分的叙述，是基于H状态的第六版工艺流程图而编制的。
本装置生产下列产品：压缩气体：氧气、氮气、仪表空气、工厂空气液体：液氮、液氧本装置在性能和设计方面具有如下特征：产品氧内压缩，能耗降至最低。
采用高效、多级气体压缩机，并设有级间冷却器，以尽可能接近等温压缩过程。
分子筛吸附器采用立式、径向流结构，按最新技术装有高强度分子筛，以吸附空气中H2O、CO2、C2H2、N2O等杂质。
主冷凝蒸发器采用浴式结构，温差较小，可有效降低能耗及保证装置的安全运行。
低压塔和压力塔迭加，简化了流程，减少了冷箱占地面积，降低了总投资。
1.1 装置性能参数工况A：设计工况工况B：最大氧气产量工况工况C：70%工况注：1）出空分界区压力(绝压)。
2）液氧、液氮压力基于冷箱零标高，产量不包括蒸发损失。
3）低压氮产量(设计工况)不包括300Nm3密封气。
1.2 流程描述1.2.1 概述基本原理：根据大气中各种组份沸点的不同，将空气液化后，分离成各种形式的产品。
其中液氧产品一部分经由低温液体泵加压至所需压力，并在主换热器中复热后出冷箱，进入氧气管网。
如需液氧或液氮用于灌装贮存，在减产的情况下，调整工况部分液氧或液氮经过冷器进一步冷却后进入液氧或液氮贮槽。
压力塔顶部气氮分成三部分：一小部分至主换热器复热出冷箱作为本装置用的密封气，另一部分~0.54MPa(A)低压氮气经换热器复热出冷箱，出冷箱后有分两股，一股作为低压氮产品送至低压氮管网；另一股经控制阀节流至0.01MPa(G)作为常压氮产品。
原料空气主压缩机(MAC)和增压空气压缩机共同由一台蒸汽轮机驱动。
主机是进口。
空分说明书汇总
KDN-1200型制氮设备使用说明书苏州市兴鲁空分设备科技发展有限公司2014年07月KDN－1200型制氮设备使用说明书目录前言第一章、KDN－1200型制氮设备介绍一、主要技术参数二、流程简述三、各单机简要介绍四、安全性第二章、KDN－1200型制氮设备的操作一、概述二、单机试车前的准备与检查工作三、空压机与空气过滤器的单机试车四、纯化器的试车，吸附剂的高温（活化）再生五、冷箱的加温吹除（加温解冻）六、裸冷七、冷箱加温吹除八、裸冷后的处理九、填充珠光砂十、全套装置的启动操作十一、正常运转的操作与维护十二、正常停车操作十三、短期停车操作十四、临时停车后启动十五、检查与维护KDN－1200型制氮设备使用说明书前言关于深冷法空分设备的基础知识、基本原理和操作要点请参阅本公司编写的《小型空分设备的基础知识和操作》小册子。
因此，在这本说明书中，将不再讲述深冷法空气分离的基本原理和安全技术等内容，只介绍该空分设备的一些具体操作。
用户除阅读领会本操作说明书的内容外，还应同时阅读领会《小型空分设备的基础知识和操作》中的全部内容，即理论部分。
也就是说：《小型空分设备的基础知识和操作》这本小册子是该操作说明书不可分割的组成部分。
尽可能深入掌握深冷法空气分离的原理和安全技术，将对操作带来极大的帮助。
操作说明中难免会有重复和遗漏的地方，关键要领会其精神实质。
只要掌握了深冷法空气分离的原理和操作要令，时时注意不超压、保持压力稳定不使吸附器压力过低，注意保护好透平膨胀机等运动机器，就可以操作好空分设备。
要不断总结经验和体会，掌握每只阀门（尤其是节流阀等重要阀门）变动时对各参数的影响，就能不断加深认识，成为一名熟练的操作人员。
第一章：KDN—1200型制氮设备介绍露点：≤－70℃起动时间：～12h加温时间：～24h设备运行周期：24个月（两次大加温间隔期）注：分馏塔不加温，空压机等短期停车，更换易损件视作连续运转。
二、流程简述空气经自洁式空气过滤器，清除大部分灰尘和机械杂质后被空压机吸入，经压缩后空气压力提高到~0.74MPa，压缩空气经回热器和后冷却器被冷却到～40℃左右。

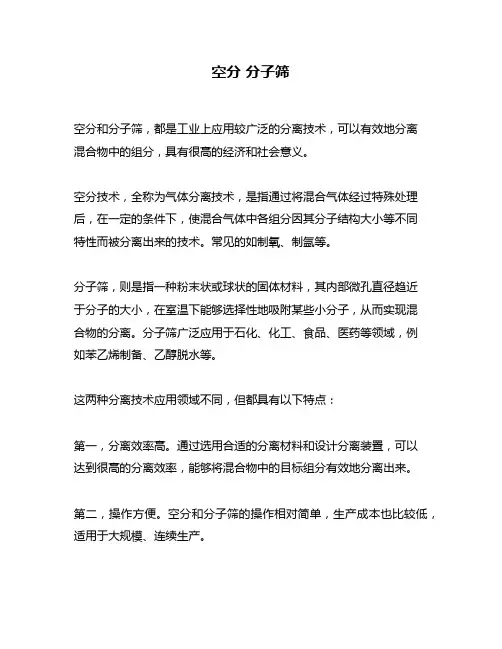

空分 分子筛
空分分子筛
空分和分子筛，都是工业上应用较广泛的分离技术，可以有效地分离
混合物中的组分，具有很高的经济和社会意义。
空分技术，全称为气体分离技术，是指通过将混合气体经过特殊处理后，在一定的条件下，使混合气体中各组分因其分子结构大小等不同
特性而被分离出来的技术。
常见的如制氧、制氩等。
分子筛，则是指一种粉末状或球状的固体材料，其内部微孔直径趋近
于分子的大小，在室温下能够选择性地吸附某些小分子，从而实现混
合物的分离。
分子筛广泛应用于石化、化工、食品、医药等领域，例
如苯乙烯制备、乙醇脱水等。
这两种分离技术应用领域不同，但都具有以下特点：
第一，分离效率高。
通过选用合适的分离材料和设计分离装置，可以
达到很高的分离效率，能够将混合物中的目标组分有效地分离出来。
第二，操作方便。
空分和分子筛的操作相对简单，生产成本也比较低，适用于大规模、连续生产。
第三，环保节能。
空分和分子筛技术能够实现组分的高效分离，减少废弃物的产生，同时也节约了能源，符合环保、节能的发展方向。
第四，适用范围广。
空分和分子筛技术在化学、工程、医学等领域都有广泛的应用，并且能够适应不同规模的生产要求。
总的来说，空分和分子筛是两种非常重要的分离技术，分别具有其独特的优势和应用领域。
相信随着科技的不断进步和工业的不断发展，空分和分子筛技术的应用前景会更加广阔，为人们的生活和工作带来更多的便利和经济效益。
5a分子筛指标参数
5a分子筛指标参数5A分子筛是一种常用的分子筛材料，常用于空气净化、气体分离和干燥等领域。
以下是5A分子筛的主要技术指标参数及其中文解释：1. 孔径尺寸：5A分子筛的孔径尺寸为5埃。
孔径是一个单位体积内孔隙的大小，决定了分子筛对不同大小分子的分离效果。
2. 饱和吸附容量：5A分子筛的饱和吸附容量是14.8%。
饱和吸附容量是指在特定温度和压力下，分子筛可以吸附的最大量的分子数目。
3. 比表面积：5A分子筛的比表面积是400平方米/克。
比表面积是指一个单位质量的分子筛对外表面积的大小。
4. 热稳定性：5A分子筛的热稳定性优良，可在高温下保持稳定性。
热稳定性直接关系到分子筛的使用寿命和性能。
5. 水吸附量：5A分子筛的水吸附量是20%。
分子筛有很强的亲水性，可以吸附水分子，对于一些需要除湿的应用场景非常重要。
6. 饱和水蒸汽吸附：5A分子筛的饱和水蒸汽吸附量是27%。
分子筛可以吸附水蒸汽分子，使其脱水干燥或者分离出更高纯度的水蒸汽。
7. 热解温度：5A分子筛的热解温度为600℃。
热解温度是指分子筛在高温下的热分解温度，影响其使用寿命和热稳定性。
8. 化学组成：5A分子筛主要由硅酸铝和钠离子组成。
硅酸铝是分子筛的主要成分，钠离子主要是分子筛晶体结构的构成元素之一。
9. 安全性：5A分子筛适用范围广泛，安全性高。
分子筛本身不具有毒性和危险性，唯一需要注意的是避免其被误食或进入眼睛等地方。
通过上述参数可以看出，5A分子筛具有孔径尺寸小、饱和吸附容量大、热稳定性优良、水吸附量及饱和水蒸汽吸附量大等优点，可以满足各种应用场景的需求。
空分装置分子筛系统讲义
4.2、为什么使用双层床
• 1、分子筛的特点 • 2、活性氧化铝的吸附特点
4.4 吸附时温度的变化
4.3、固定床吸附能力
• • • • 1、压缩空气的流速 2、分子筛再生完全程度 3、空气的温度 4、空气中被吸物的浓度
4.3.1吸附转效曲线
4.3.2、 吸附与温度关系
三 、解析再生
• • • • • 1、卸压 : 2、加热: 3、冷吹: 4、均压： 5、并联： （8分) （95分) （115分） （20分） （2分
• •
•
• • •
• •
2号分子筛活化恢复的情况 分子筛进水以后的活化，关键是要设法提高再生温度。平常加温气进口温度保证 160℃即可保证完全解析，在这样的特殊情况下若再生气进口温度能达到190~200℃， 那么解吸将能达到最佳效果，冷吹峰值可达到150℃以上。有条件的话，可考虑增开蒸 汽加热器、多开一台电炉等办法来提高温度。 这次在活化2号分子筛的过程中，从第三个周期开始前将调功柜温度设定值提高到了 190℃，加温气进口温度保持180℃以上，效果显著增强，冷吹峰值变化明显，详情如 下： 第一个周期冷吹峰值有37℃（调功柜温度设定为175℃，平时为173℃）加温气进 口温度165℃，出口温度最低值18℃；说明解析很不理想。 第二个周期，将调功柜温度设定到180℃，加温气进口温度上升到170℃，气体出 口最低值3℃，说明解析量增多了，但不完全，最后冷吹峰值是37℃。 到第三个周期，，将调功柜温度设定到190℃， 加温气进口温度达到了180℃，加 温气出口最低值2℃。这时，我们考虑解析条件已能基本保证，于加温阶段结束后，开 始向系统导气。本周期冷吹峰值达到48℃。 第四个周期，冷吹峰值达到61℃。 在后续的几个周期，冷吹峰值逐渐递增，分别达到93℃、112℃、127℃、133℃；2 号分子筛的工作时间在7月30日中班达到了3.5h（空气量90000 m3/h），其吸附能力 在逐渐恢复之中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华亭煤电股份有限公司煤制甲醇分公司
60万吨/年甲醇项目
空分装置纯化器分子筛吸附剂
技术规格书
华亭煤电股份公司煤制甲醇分公司
二〇一四年二月十五日
总 则
项目名称： 甘肃华亭60万吨/年甲醇项目
买方（业主）：甘肃煤电股份有限公司煤制甲醇分公司
本技术规格书适用于甘肃华亭煤电股份有限公司煤制甲醇分公司60 万吨/
年甲醇项目空分装置分子筛吸附器分子筛吸附剂的招标工作。本技术规格书阐述
了对空分装置分子筛吸附器分子筛吸附剂的设计、制造、检验、供货、包装和运
输等方面最基本的要求。本技术规格书提出的是最低限度的技术要求，并未对一
切技术要求作出详细规定，也未充分引述有关标准及规范的条文，投标方应保证
提供符合本规格书和相关的国际、国内工业标准的优质产品。
一、设计基础
1、环境条件
大气设计点：
设计压力：
设计温度： 28℃
设计相对湿度： 76%
大气含氧量： %O2 (体积量)
气温
年平均气温 ℃
1月最低平均温度 ℃
7月最高平均温度 ℃
极端最高气温 ℃
极端最低气温 ℃
最热月5日平均干球温度 ℃
气压
年平均气压
夏季平均气压
冬季平均气压
湿度
年平均相对湿度 70％
最冷月平均计算相对湿度（1月） 60％
最热月平均计算相对湿度（7月） 76％
雨、雪
年平均降水量
日最大降水量
日最大降水量
最大积雪厚度 240mm
最大冻土深度 720mm
蒸发量
年平均蒸发量
地震烈度
地震设防烈度 八度
雷暴日
年平均雷暴日数 日
最多雷暴日数 40日
空气杂质：（设计参照点）
CO2： ≤400 ppm
C2H2： ≤1 ppm
碳氢化合物： ≤30 ppm
机械杂质： ≤30 mg/m
3
2、空分装置连续运行周期：2年
3、空分装置操作弹性：75～110％
4、空分装置纯化器主要技术参数
型 式 卧式双层床结构
外形尺寸 Φ4200，L=17712mm
吸附器数量 2台
切换周期 4 h（单台吸附时间4h）
处理气量 216250Nm3/h
进口空气CO2含量 ≤400ppm
出口空气CO2含量 ＜1ppm
出口空气露点 ≤-65℃
工作压力 空气进口温度 15℃
空气出口温度 20℃
再生气源 污氮气
再生气量 ～43000Nm3/h
再生温度 170℃
活性氧化铝装填高度 590mm
分子筛装填量高度 ～962mm
二、供货范围
产品名称 规格 单位 数量
13X-APG分子筛
条形
1/16" 吨
注：卖方应核实分子筛吸附剂装填量，以保证分子筛吸附剂达到吸附器要求的装
填高度。
三、产品技术指标
项 目 指标 检验方法
外观 条形颗粒，无机械杂质
HG/T2690-2012规定方
法执行 静态水吸附（35℃±1℃，饱和食盐水，相对湿度75％，24h）/％ ≥ 磨耗率/％ ≤ 静态CO2吸附（吸附温度0℃±1℃）/％ ≥ 静态CO2吸附（吸附温度25℃±1℃）/％ ≥ 抗压 碎力 抗压碎力/（N/条） ≥
抗压碎力相对偏差 ≤
松装堆积密度/（g/ml） ≥
粒度
额定长度占总量百分数/％ ≥
条径变异系数 ≤
包装品含水量（550℃±10℃，1h） ≤
三、产品质量要求
1、卖方应保证其提供的合同产品是全新的、未使用的，材料及结构符合要求,
制造工艺先进，产品在同类型装置运行并已证明安全可靠，并完全符合本规格书
规定的质量、规格和性能要求。
2、卖方应保证其产品经过正确填装，在买方空分装置设计工艺和正常工况条件
下保证：
使用寿命：≥6年
满足分子筛吸附器吸附和再生周期：单台吸附时间4小时
满足空分装置连续运行周期：2年
满足分子筛吸附器出口空气CO2含量指标：＜1ppm
满足分子筛吸附器出口空气露点指标：≤-65℃
五、检验及验收
1、卖方应按照HG/T2690-2012标准规定进行供货产品的检验和试验。
2、对买方规定需到场目睹或观察的检查或试验项目，卖方确定试验日期后至
少提前二十天书面通知买方，以便买方能及时参加，具体时间由买卖双方商议
决定。
3、买方有权派技术人员到卖方制造工厂检查产品制造及检验过程，检查按合
同交付的产品质量，检验按合同交付的产品及使用材料是否符合标准及其它合
同规定的要求。卖方应提供给买方代表技术文件以供查阅，试验及检验所必需
的仪器工具、办公用具。
4、在产品开始生产前，卖方应提供一份生产程序和制作加工进度表，进度表
中应包括检查与试验的项目，以便买方决定拟进行现场检查部分。买方应向卖
方明确拟进行现场检查项目，并事先通知卖方。
5、全部产品加工制造完成发货前，卖方应对货物的质量、规格、性能、数量
和重量等进行详细而全面的检验，并出具产品的合格证、质量检验报告，检验
的结果和细节在证书中加以说明。
6、全部产品制造完成交货后，买、卖双方方共同委派专业人员取样，由买方
委托国家权威检验机构（上海化工研究院检测中心）进行质量检验，检验项目
按照HG/T2690-2012标准执行，检验费用由卖方承担。
7、产品运抵合同约定交货地点后，买方将对产品的质量、规格、数量和重量
进行检验，并出具验收报告。
六、包装及运输
1、产品采用真空铁桶密封包装。
2、产品包装应满足在运输和储存过程中不会损坏产品或降低产品性能等质量要
求。
3、产品包装上应有牢固清晰的标志，内容包括：生产厂名、厂址、产品名称、
商标、类别、净重、批号或生产日期、执行标准编号、及符合GB/T191-2000规
定的“怕雨”标志。
4、卖方装运的货物必须符合合同规定的产品名称、规格型号、数量或重量，否
则，一切后果均由卖方承担。
5、产品运输过程中，防止雨淋，不得受潮，产品包装不受污损。
6、卖方负责产品的包装、运输及货到现场后的卸车工作，凡由于卖方包装、运
输或保管不当致使产品损坏、丢失等，其责任由卖方承担并应尽快补供以满足买
方需要。
七、卖方技术服务
1、卖方应向买方提供产品设计技术文件、产品使用说明书、产品合格证及产品
质量检验报告等资料，所有资料应使用国家法定单位及国际单位制，语言为简体
中文。
2、在买方空分装置纯化器吸附剂首次装填和高温再生时，卖方应委派专业技术
服务人员到买方现场提供免费的技术服务，直至调试合格正常运行为止。
3、在运行中如出现供货产品使用技术问题，卖方应在接到通知后24小时内回
复，48小时内派遣技术人员赶到现场，进行免费售后技术服务，解决技术问题。
4、在产品使用过程中，卖方每年到买方现场走访2次，以便了解使用情况。买
方每月通报一次使用情况和运行数据，卖方将根据使用情况提出分析意见和
操作调整意见，并及时反馈给买方，确保买方装置长周期稳定运行。
