比亚迪秦的混合动力系统原理2

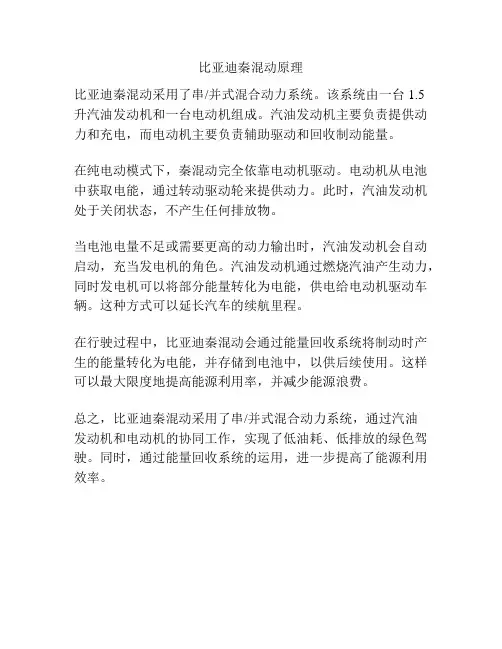

比亚迪秦混动原理
比亚迪秦混动原理
比亚迪秦混动采用了串/并式混合动力系统。
该系统由一台1.5
升汽油发动机和一台电动机组成。
汽油发动机主要负责提供动力和充电，而电动机主要负责辅助驱动和回收制动能量。
在纯电动模式下，秦混动完全依靠电动机驱动。
电动机从电池中获取电能，通过转动驱动轮来提供动力。
此时，汽油发动机处于关闭状态，不产生任何排放物。
当电池电量不足或需要更高的动力输出时，汽油发动机会自动启动，充当发电机的角色。
汽油发动机通过燃烧汽油产生动力，同时发电机可以将部分能量转化为电能，供电给电动机驱动车辆。
这种方式可以延长汽车的续航里程。
在行驶过程中，比亚迪秦混动会通过能量回收系统将制动时产生的能量转化为电能，并存储到电池中，以供后续使用。
这样可以最大限度地提高能源利用率，并减少能源浪费。
总之，比亚迪秦混动采用了串/并式混合动力系统，通过汽油
发动机和电动机的协同工作，实现了低油耗、低排放的绿色驾驶。
同时，通过能量回收系统的运用，进一步提高了能源利用效率。
比亚迪秦混合动力系统PPT课件
2019/12/31
图4- 19 断开维. 修开关
18
三 整车安全保护
1. 电源极性反接保护 2. 碰撞保护 3. 主动泄放 4. 被动泄放 5. 高压互锁 比亚迪秦的高压互锁包括结构互锁和功能互锁。比亚迪秦高压互锁连 接如图4-20 所示。 6. 开盖检测
2019/12/31
图4- 2. 0 高压互锁连接示意图
2019/12/31
.
21
六 换档控制系统
比亚迪秦档位控制器采用电子控制方式, 消除了变速杆及变速器之间的 机械连接, 电子信号控制更精确。档位操纵系统由P 位按钮( 图4-21)、 换档操纵机构( 含电机)、P 位电机控制器(图4-22)、档位控制器(图423)组成。
图4- 13 底盘高压电器 1—驱动电机控制器母线及 空调高压线
.
13
一 比亚迪秦整车高压电器
5. 前舱高压电器 前舱高压电器如图4-14 所示。
图4- 14 前舱高压电器 1—空调配电盒、电动压缩机和PTC 水加热器高压线 2—驱 动电机 3—驱动电机控制器与DC / DC 总成
2019/12/31
图20149/-121/31 DM Ⅰ混合动力系统图
.
4- 2 DM Ⅱ混合动力系统4
二 DM Ⅱ混合动力系统的工作模式
1. “ EV” 纯电动工作模式(图4-4) 2. “ HEV” 稳速发电工作模式(图4-5)
图4- 4 “ EV” 纯电动工作模式图 4- 5 “ HEV” 稳速发电工作模式
2019/12/31
.
5
二 DM Ⅱ混合动力系统的工作模式
3. “ HEV” 混合动力工作模式(图4-6) 4. “ HEV” 燃油驱动工作模式(图4-7)

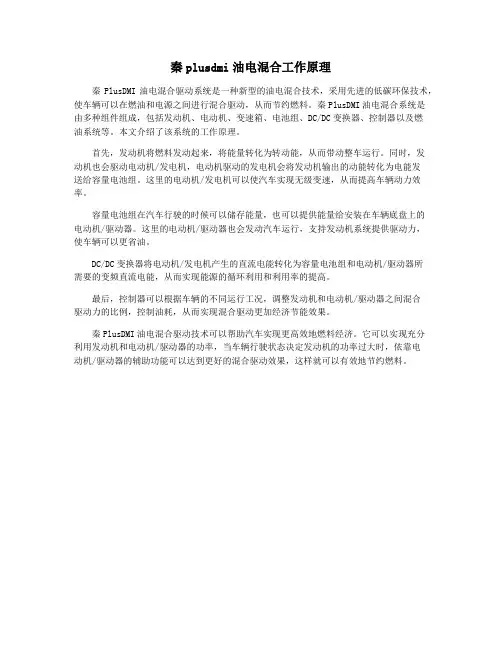

秦plusdmi油电混合工作原理
秦plusdmi油电混合工作原理
秦PlusDMI油电混合驱动系统是一种新型的油电混合技术，采用先进的低碳环保技术，使车辆可以在燃油和电源之间进行混合驱动，从而节约燃料。
秦PlusDMI油电混合系统是
由多种组件组成，包括发动机、电动机、变速箱、电池组、DC/DC变换器、控制器以及燃
油系统等。
本文介绍了该系统的工作原理。
首先，发动机将燃料发动起来，将能量转化为转动能，从而带动整车运行。
同时，发
动机也会驱动电动机/发电机，电动机驱动的发电机会将发动机输出的动能转化为电能发
送给容量电池组。
这里的电动机/发电机可以使汽车实现无级变速，从而提高车辆动力效率。
容量电池组在汽车行驶的时候可以储存能量，也可以提供能量给安装在车辆底盘上的
电动机/驱动器。
这里的电动机/驱动器也会发动汽车运行，支持发动机系统提供驱动力，
使车辆可以更省油。
DC/DC变换器将电动机/发电机产生的直流电能转化为容量电池组和电动机/驱动器所
需要的变频直流电能，从而实现能源的循环利用和利用率的提高。
最后，控制器可以根据车辆的不同运行工况，调整发动机和电动机/驱动器之间混合
驱动力的比例，控制油耗，从而实现混合驱动更加经济节能效果。
秦PlusDMI油电混合驱动技术可以帮助汽车实现更高效地燃料经济。
它可以实现充分
利用发动机和电动机/驱动器的功率，当车辆行驶状态决定发动机的功率过大时，依靠电
动机/驱动器的辅助功能可以达到更好的混合驱动效果，这样就可以有效地节约燃料。
比亚迪秦低压电池管理系统工作原理及检修
比亚迪秦低压电池管理系统工作原理及检修比亚迪秦是一款混合动力车型，采用了低压电池管理系统。
低压电池管理系统是指对车辆低压电池的管理和控制系统，它能够监测电池的状态、保护电池的安全和延长电池的使用寿命。
本文将从工作原理和检修两个方面来介绍比亚迪秦的低压电池管理系统。
一、工作原理比亚迪秦的低压电池管理系统主要由电池管理单元（BMU）和电池控制单元（BCU）组成。
BMU负责监测电池的电压、电流、温度等参数，控制电池的充放电过程；BCU负责接收BMU的指令，并根据指令控制电池的工作状态。
低压电池管理系统的工作原理如下：1. 电池状态监测：BMU通过传感器实时监测电池的电压、电流和温度等参数，以及电池的健康状态。
通过这些数据，系统可以判断电池的剩余容量、充电状态和放电状态，为车辆提供准确的电池信息。
2. 充电控制：根据电池的实际状态，BCU通过控制充电器的工作来控制电池的充电过程。
当电池电量较低时，充电器会自动开始充电；当电池电量接近满时，充电器会自动停止充电，以避免过充。
3. 放电控制：BCU可以根据车辆的需求控制电池的放电过程。
当车辆需要动力时，BCU会根据车辆的工况和驾驶者的需求，控制电池释放电能，为车辆提供动力。
4. 温度控制：BMU会监测电池的温度，并通过控制系统来控制电池的温度。
当电池温度过高时，系统会采取措施进行散热，以保护电池的安全和延长电池的使用寿命。
二、检修方法低压电池管理系统的检修主要包括对BMU和BCU的检查和故障排除。
具体方法如下：1. 检查电池连接线：检查电池连接线是否松动或脱落，确保连接稳固。
2. 检查传感器：检查电池传感器是否正常工作，如电压传感器、电流传感器和温度传感器等。
如果传感器故障，应及时更换。
3. 检查充电器：检查充电器是否正常工作，如充电器电源是否正常、充电电流是否正常等。
如果充电器故障，应进行维修或更换。
4. 检查控制系统：检查BCU是否正常工作，如是否能够接收BMU 的指令，并根据指令控制电池的充放电过程。
浅析比亚迪秦的混合动力系统 字
毕业设计（论文）( 2019届)题目：浅析比亚迪秦的混合动力系统所属二级学院：机电与汽车工程学院班级：汽修1611学生姓名：计晓飞学号： 2016055113同组成员：指导教师：王中磊摘要随着时代的进展，汽车成为了当今世界必不可少的生活用品。
现在，几乎家家户户都有汽车，这使我们之间的距离越来越小，出行更为便利。
然而伴随着汽车的日益增多，石油的供应日益短缺，环境污染也日益加重，这就使得人们不得不开创出新的动力技术。
现如今，基于电能就能支持正常行驶的电动汽车，由于具备节能及其环保等多样化优势，受到诸多消费者的广泛青睐。
在本篇论文中，着重针对比亚迪秦汽车所涉及到的混合动力技术基本原理及其在当前时期的实际应用现状，进行了更深层次的细致阐述。
与此同时，详细分析了比亚迪秦汽车在目前亟待解决的根本问题，并提出了建设性的改进方案。
关键词：秦混合动力动力系统节能AbstractWith the development of the times, cars have become an indispensable daily necessities in the world today. Nowadays, almost every household has a car, which makes the distance between us smaller and smaller, and it is more convenient to travel. However, with the increasing number of cars, the shortage of oil supply and the increasing environmental pollution have made people have to create new power technologies. Nowadays, electric vehicles that can support normal driving based on electric energy are widely favored by many consumers because of their diverse advantages such as energy saving and environmental protection. In this paper, we focus on the basic principles of hybrid technology involved in BYD Qin and its practical application in the current period, and elaborated in more detail. At the same time, it analyzes in detail the fundamental problems that BYD Qin Automobile needs to solve at present, and proposes a constructive improvement plan.Key words：Qin Hybrid Power Power System energy conservation目录前言 (4)1 新能源汽车 (5)1.1新能源汽车 (5)1.1.1新能源汽车的概念 (5)1.1.2新能源汽车的种类 (5)1.1.3新能源汽车发展背景、类型与特点 (5)2 比亚迪秦动力系统 (7)2.1“秦”的特点简介 (7)2.2概况 (7)2.3发展历程 (8)2.3.1 F3DM绕开丰田专利 (8)2.3.2变速箱问题解决电机合二为一秦问世 (9)2.3.3 “秦”的性能指标 (9)2.4“秦”的特点 (10)2.5“秦”的前景 (10)3 原理及工作模式 (11)3.1短途用电与长途混动 (11)3.2节能模式 (11)3.3 DMⅡ代技术快省绿兼备 (11)4 比亚迪秦面临的问题 (12)4.1 “秦”的优势与机会 (12)4.2 “秦”的劣势与威胁 (12)5 发展新能源汽车的重要意义 (14)5.1发展新能源汽车是缓解石油问题的重要措施 (14)5.2发展新能源汽车是降低环境污染的有效途径 (14)5.3发展新能源汽车是汽车工业发展的必经之路 (14)6 结语 (15)6.1展望 (15)6.2智能化配置 (15)7致谢 (16)参考文献 (17)前言随着生活水平的提高，汽车逐渐成为了大家的代步工具。

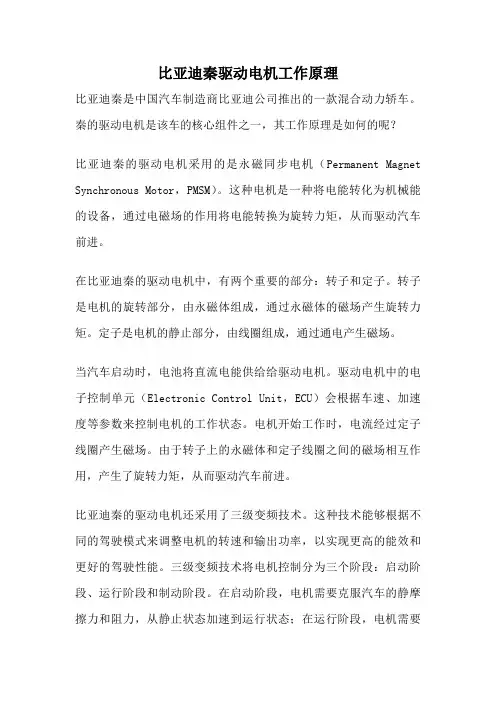

比亚迪秦驱动电机工作原理
比亚迪秦驱动电机工作原理比亚迪秦是中国汽车制造商比亚迪公司推出的一款混合动力轿车。
秦的驱动电机是该车的核心组件之一，其工作原理是如何的呢？比亚迪秦的驱动电机采用的是永磁同步电机（Permanent Magnet Synchronous Motor，PMSM）。
这种电机是一种将电能转化为机械能的设备，通过电磁场的作用将电能转换为旋转力矩，从而驱动汽车前进。
在比亚迪秦的驱动电机中，有两个重要的部分：转子和定子。
转子是电机的旋转部分，由永磁体组成，通过永磁体的磁场产生旋转力矩。
定子是电机的静止部分，由线圈组成，通过通电产生磁场。
当汽车启动时，电池将直流电能供给给驱动电机。
驱动电机中的电子控制单元（Electronic Control Unit，ECU）会根据车速、加速度等参数来控制电机的工作状态。
电机开始工作时，电流经过定子线圈产生磁场。
由于转子上的永磁体和定子线圈之间的磁场相互作用，产生了旋转力矩，从而驱动汽车前进。
比亚迪秦的驱动电机还采用了三级变频技术。
这种技术能够根据不同的驾驶模式来调整电机的转速和输出功率，以实现更高的能效和更好的驾驶性能。
三级变频技术将电机控制分为三个阶段：启动阶段、运行阶段和制动阶段。
在启动阶段，电机需要克服汽车的静摩擦力和阻力，从静止状态加速到运行状态；在运行阶段，电机需要根据驾驶员的需求提供适当的动力输出；在制动阶段，电机通过回馈能量给电池充电，提高能量利用效率。
比亚迪秦的驱动电机还具有再生制动功能。
当驾驶员踩下制动踏板时，电机会将汽车的动能转化为电能，通过回馈能量给电池充电。
这种再生制动技术能够提高能源利用效率，延长电池的使用寿命。
总的来说，比亚迪秦的驱动电机是一种采用永磁同步电机技术的混合动力汽车电机。
通过电池供电，电机通过电子控制单元的控制，将电能转化为旋转力矩，驱动汽车前进。
三级变频技术和再生制动功能使得电机具有更高的能效和更好的驾驶性能。
这些特点使得比亚迪秦成为一款高效、环保的汽车。
比亚迪秦 工作原理
比亚迪秦工作原理
比亚迪秦是一款插电式混合动力轿车，工作原理包括两部分：电动机和内燃机。
首先是电动机部分。
比亚迪秦内置了一台电动机，该电动机通过电池组供电。
当电动机接通电源时，电能将被转化为机械能，驱动车辆前进。
电动机具有高效、环保的特点，一般用于低速和短途驾驶。
其次是内燃机部分。
比亚迪秦搭载了一台内燃机（通常为汽油发动机），用于给电池组供电充电或直接驱动车辆。
当电池电量较低时，内燃机会启动并驱动发电机，通过发电机将机械能转化为电能，供电给电动机和电池组。
同时，内燃机也可以直接驱动车辆行驶。
比亚迪秦的工作原理就是通过电动机和内燃机的配合工作，兼顾了电动车的环保和内燃机车辆的续航能力。
根据驾驶条件和电池电量，车辆会自动切换使用电动机或内燃机进行驱动，实现节能减排的同时，确保车辆具有更长的续航里程。
比亚迪超级混动的原理
比亚迪超级混动的原理
比亚迪超级混动是比亚迪汽车公司推出的一种混合动力技术。
它的原理是通过将内燃机和电动机结合起来，以实现更高的燃油效率和更低的排放。
超级混动系统主要由三个组成部分组成：内燃机、电动机和电池组。
内燃机：比亚迪超级混动车辆通常配备一台内燃机，通常是汽油或柴油发动机。
这台内燃机主要负责提供动力和充电电池组。
电动机：超级混动车辆还配备了一台电动机，它通过电池组提供动力。
电动机可以单独驱动车辆，也可以与内燃机一起工作以提供更高的动力输出。
电池组：电池组是超级混动车辆的能量存储装置，通常使用锂离子电池。
电池组负责存储通过内燃机和制动过程中回收的能量，并将其用于电动机提供动力。
超级混动系统的工作原理如下：
1. 启动和低速驾驶：当车辆启动时，电动机首先提供动力，内燃机会在需要时启动并帮助充电电池组。
在低速驾驶和城市交通拥堵时，车辆主要依赖电动机提供动力，减少了燃油消耗和排放。
2. 高速驾驶和加速：在高速驾驶和加速时，内燃机会更加活跃，提供额外的动
力。
电动机也会继续提供动力以支持内燃机，提高燃油效率。
3. 制动和能量回收：当车辆制动或减速时，电动机会充当发电机的角色，将动能转化为电能，并将其存储到电池组中。
这种能量回收系统有助于延长电池组的续航里程，并减少能量浪费。
通过将内燃机和电动机结合起来，比亚迪超级混动系统能够在提供强大动力的同时实现更高的燃油效率和更低的排放，为消费者提供了更环保和节能的出行方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
比亚迪秦的混合动力系统原理2
秦的混动结构
在发动机和电机之间，不再是简单的离合器，而是加上了比亚迪自己的双离合变速箱。
这样就解决了比亚迪F3DM发动机噪音大舒适性差的弱点，同时还有非常好的性能。
虽然秦和F3DM都是插电混合动力汽车，但是两种完全不同，F3DM是混联，而且是不太成熟的混联，性能实际不佳；而秦是追求极限性能并联，不追求省油。
而且还不是一般的并联，我们后面会提到秦并联的特殊之处。
秦的电机加在变速箱的输出端，只要减速器能承受，全部功率都可以用上，变速箱不用很贵，就可以让整车的功率加大。
而且就起步速度而言，可以单独给电机加一个减速器，起步扭矩想多大都行，动力不是瓶颈，减速器、车轴、轮胎抓地力才是瓶颈。
所以秦能跑出远超同级别的5.9秒的百公里加速。
不是比亚迪有火星科技，而是选择了追求极限性能的模式。
但是这种模式也有缺点，电机不经过变速箱，只有固定减速，到了高速，电机在高转速下效率会下降，提供给车轮的扭矩也会急剧下降。
所以秦的极速标识在185公里每小时。
不过这个所谓的缺点，在中国高速限速120公里的路况下不是问题，秦选择的混合动力方式是适合中国国情的。
