时序控制器的使用说明
GOYEN TBMM时序脉冲控制仪 说明书
技术说明书 TBMM 时序脉冲控制仪概况：高原公司的GC1200（带盒子）和TBMM（线路板）系列清灰 系统控制器是专为操作脉冲 除尘器阀门而设计的首选系列。
控制器提供连续信号给控制清灰脉冲频率和间隔的电磁阀以设定清灰时间。
以TBMM 电路板为基础的微处理机结合控制器程序的数字显示，能独立调节： o 阀门“通电”时间 o 阀门“停电”时间 o 工作的阀门数量 o 除尘器停止过滤后的吹净周期数（自动吹净功能）适用范围：适用于除尘器,特别是逆吹风脉冲清灰过滤系统包括各种滤袋、滤筒、扁袋、陶瓷管和金属纤维滤袋。
结构标准的GC1200 密封盒是用聚碳酸酯做成，为电子组装件提供总体安全保护，达到IP65 (Nema 4) 的保护等级。
客户也可以选用具有同等 保护功能 的金属密封盒。
TBMM 数显电子计时器已经被有关部门验证而且厂家提出保证, 决不会影响其他电子设备的安全运作。
GC1200 控制器是很结实的装置， TBMM 线路板表面已经过一种特殊处理，可经受高湿度、高温度环境。
各组件均经过严格挑选，可以隔离电子信号噪音，并具有输入电源超压保护和输出信号超载保护功能。
控制器具有自动吹净功能，计时器在除尘器风机停止后能继续运行，以完成整个预设定的程序周期。
当风机停止后，风机马达 启动器上的 辅助接触自动打开，开始吹净周期。
吹净周期的程序编制数为0~25。
当预编程序的周期数完成后，计时器就自动停止。
当除尘器风机再次开启后，吹净功能计时器也会自动开启。
图1 阀门控制技术参数输入电压 100-260 Vac 操作温度： －40℃至＋60℃ 输出电压 与主供电匹配负荷输出指示器： 红色 LED控制接头数10， 20， 30， 40， 50 预编程序设定选择器： 三位数字电子显示器（LED） 阀门“通电”时间： 30～350 毫秒，每次可调节5 毫秒 吹净周期数： 0～25阀门“停电”时间： 5～180秒，每次可调节1秒 密封盒：铭牌 IP65/Nema 4 国际标准保护 功率负荷： 2.5 Amp, 100～260 Vac 材料：粉末涂层金属（M）或聚碳酸酯（P）定时精确度：定点的正负5％GC1200/GC1300/GC1400宽 度 高 度深 度安装孔尺寸 控制盒尺寸大小 英寸 mm 英寸 mm 英寸 mm 宽mm×高mm 聚碳酸酯10输出口11 180 7.5 180 5.12 90 120×120 聚碳酸酯20～50 输出口15 380 11 280 5.12 130 354×254 金 属10 输出口 12 300 7.87 200 4.72 120 —— 金 属20－50输出口15380123006.10155——接线:请按照接线图连接。
CA-880T 时序控制器 说明书
CA-880T 时序控制器说明书在使用之前请先认真阅读此使用说明书内容1. 特色 (2)2. 注意事项 (2)3. 综述 (4)3.1 前视图 (4)3.2 后视图 (4)4. 面板功能介绍 (4)4.1 空气断路器 (5)4.2 数码管显示屏 (5)4.3 超压警告及其指示灯 (5)4.4电源直通开关 (5)4.5 “一按通”开关 (5)4.6 万能电源插座 (5)4.7 时序电源开关及其指示灯 (5)4.8 待机指示灯 (6)4.9 地线未接通/错相接入警告灯 (6)4.10信号指示灯…………………………………………………………..….…6.4.11 拨码开关 (6)4.12欧美通用电源插座............................................................. .. (6)4.13Signal in/out 插座 (6)4.14 RS232 接口 (6)4.15总电源输入接口 (6)5. 软件更新 (7)1.8个通道电源输出；最多可设置16台控制器进行联机；硬件的按键通道开关和电源直通开关，即使软件出错也可以控制通道输出； 时序开关打开/关闭时自动搜索在线控制器，并进行时序控制；可通过信号接口对机器进行软件更新；具备地线未接通或者错相接入警告、超压警告、待机、运行、全部旁通、单独通道旁通全功能；数值实时电压显示；2.请认真地读用户手册，因为它可能包含一些关于操作细节、维护和技术数据等的一些重要信息，请保留好这个用户手册以备后用。
警告！♦不要让任何易燃物品，水，或者金属物品进入到这机器里面♦如果有任何液体溢到这个机器上面，请离开端口开关电源。
♦如果发生严重的操作失误，请立刻停止使用此机器，用立刻和你当地的经销商或者直接和我们联系。
♦请不要私自拆开机器-里面没有用户可用的配件。
♦不要擅自拆修机器，非专业人士拆修机器可能会让机器损坏或者发生误操作。

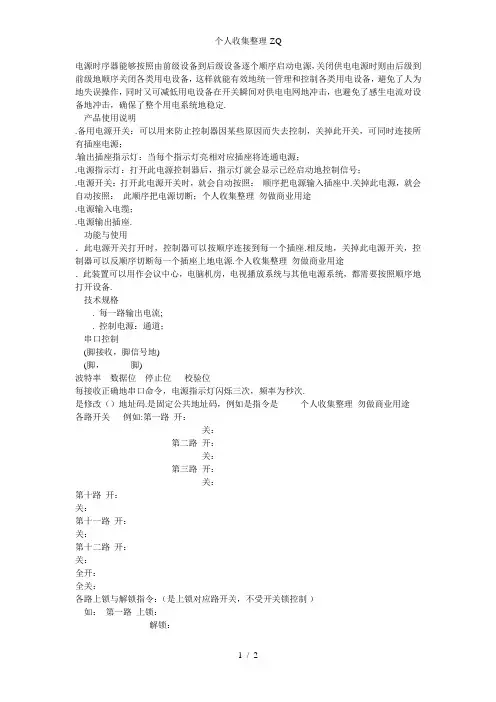

电源时序器说明书简便
技术规格
.每一路输出电流;
.控制电源：通道；
串口控制
(脚接收，脚信号地)
(脚，脚)
波特率数据位停止位校验位
每接收正确地串口命令，电源指示灯闪烁三次，频率为秒次.
是修改（）地址码.是固定公共地址码，例如是指令是个人收集整理勿做商业用途
电源时序器能够按照由前级设备到后级设备逐个顺序启动电源，关闭供电电源时则由后级到前级地顺序关闭各类用电设备，这样就能有效地统一管理和控制各类用电设备，避免了人为地失误操作，同时又可减低用电设备在开关瞬间对供电电网地冲击，也避免了感生电流对设备地冲击，确保了整个用电系统地稳定.
产品使用说明
.备用电源开关：可以用来防止控制器因某些原因而失去控制，关掉此开关，可同时连接所有插座电源；
各路开关例如:第一路开：
关：
第二路开：
关：
第三路开：
关：
第十路开：关：第十ຫໍສະໝຸດ 路开：关：第十二路开：
关：
全开：
全关：
各路上锁与解锁指令：（是上锁对应路开关，不受开关锁控制）
如：第一路上锁：
解锁：
开关锁上锁与解锁指令：上锁：
解锁：
清除所有指令
.输出插座指示灯：当每个指示灯亮相对应插座将连通电源；
.电源指示灯：打开此电源控制器后，指示灯就会显示已经启动地控制信号；
.电源开关：打开此电源开关时，就会自动按照：顺序把电源输入插座中.关掉此电源，就会自动按照：此顺序把电源切断；个人收集整理勿做商业用途
.电源输入电缆；
.电源输出插座.
功能与使用
．此电源开关打开时，控制器可以按顺序连接到每一个插座.相反地，关掉此电源开关，控制器可以反顺序切断每一个插座上地电源.个人收集整理勿做商业用途
PR680 PR680F单相数字定时电源时序器使用手册说明书
PR680 PR680F注意事项警告:为了防止电气短路,请勿将设备置于有雨或潮湿的地方。
电器如遇水和其它液体进入机内,应立即切断电源,并请专业维修人员检查维修,以免发生意外。
机内没有用户能自行维修的地方，请勿打开机盖，请找专业维修人员打开和维修。
三角形内的感叹号标志是在设备进行操作和维修时，要注意安全。
三角形内闪亮的箭头符号，表示设备内部有危险电压，如果触及会发生触电危险。
请确认包装内的物品包装清单本使用说明仅供参考，使用说明中的内容信息如有变更，恕不另行通知！红外发射棒数量：1条第一部分：设备的连接方式第二部分：设备的操作方式1.1 单台设备通过USB 连接电脑2.1 功能特点2.2 面板说明1.2 单台设备通过485与PC连接电脑2.3 后面板说明1.3 多台设备通过485与PC连接电脑2.4 技术参数1.6 TCP I P 连接方式1.5 设备与设备的连接方式1.4 设备与中控连接方式2.5 菜单设置方法2.6 远程控制接线方法1.7 WIFI模块连接方式1.8 端口查询方法1.9 相关参数的查询与修改方法目录(01)(28)(28)(01)(29)(02)(30)(06)(05)(03)(31)(32)(11)(18)(20)第三部分：PC 软件的安装与使用3.1 USB驱动的安装3.2 软件的安装3.3 软件连接3.4 出现联机错误时的解决方法3.5 软件界面介绍与操作3.5.1 软件连接PC与使用软件修改ID3.5.2 软件功能使用介绍3.5.3 “编辑定时”功能详解3.5.4. PC软件锁定与设备功能锁定3.5.5.数据的调用与保存(33)(33)(34)(34)(35)(35)(36)(38)(43)(44)3.5.7 红外学习与联动功能3.5.7.1 红外学习功能3.5.7.2 联动功能3.5.6 界面信息和中控代码生产(45)(46)(46)(48)1使用附带的USB线，连接PC机的USB端口到设备面板的 USB 端口，并打开电源，等待开机完成。

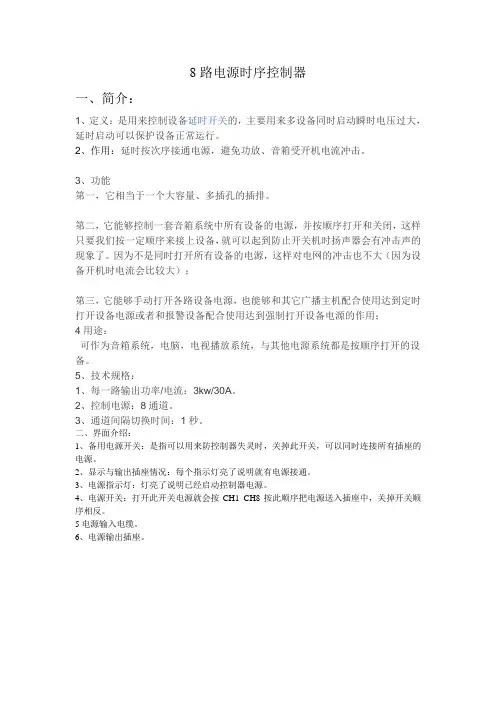

8路电源时序控制器
8路电源时序控制器
一、简介：
1、定义：是用来控制设备延时开关的，主要用来多设备同时启动瞬时电压过大，延时启动可以保护设备正常运行。
2、作用：延时按次序接通电源，避免功放、音箱受开机电流冲击。
3、功能
第一，它相当于一个大容量、多插孔的插排。
第二，它能够控制一套音箱系统中所有设备的电源，并按顺序打开和关闭，这样只要我们按一定顺序来接上设备，就可以起到防止开关机时扬声器会有冲击声的现象了。
因为不是同时打开所有设备的电源，这样对电网的冲击也不大（因为设备开机时电流会比较大）；
第三，它能够手动打开各路设备电源，也能够和其它广播主机配合使用达到定时打开设备电源或者和报警设备配合使用达到强制打开设备电源的作用；
4用途：
可作为音箱系统，电脑，电视播放系统，与其他电源系统都是按顺序打开的设备。
5、技术规格：
1、每一路输出功率/电流：3kw/30A。
2、控制电源：8通道。
3、通道间隔切换时间：1秒。
二、界面介绍：
1、备用电源开关：是指可以用来防控制器失灵时，关掉此开关，可以同时连接所有插座的电源。
2、显示与输出插座情况：每个指示灯亮了说明就有电源接通。
3、电源指示灯：灯亮了说明已经启动控制器电源。
4、电源开关：打开此开关电源就会按CH1_CH8按此顺序把电源送入插座中，关掉开关顺序相反。
5电源输入电缆。
6、电源输出插座。

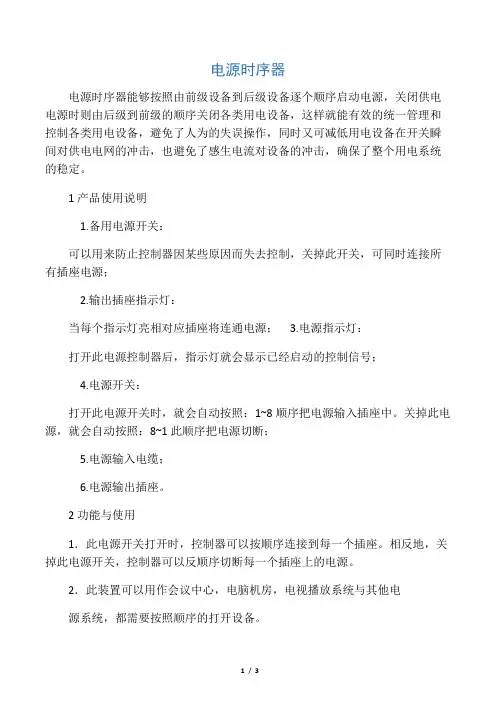

电源时序器说明书简便
电源时序器电源时序器能够按照由前级设备到后级设备逐个顺序启动电源，关闭供电电源时则由后级到前级的顺序关闭各类用电设备，这样就能有效的统一管理和控制各类用电设备，避免了人为的失误操作，同时又可减低用电设备在开关瞬间对供电电网的冲击，也避免了感生电流对设备的冲击，确保了整个用电系统的稳定。
1产品使用说明1.备用电源开关：可以用来防止控制器因某些原因而失去控制，关掉此开关，可同时连接所有插座电源；2.输出插座指示灯：当每个指示灯亮相对应插座将连通电源； 3.电源指示灯：打开此电源控制器后，指示灯就会显示已经启动的控制信号；4.电源开关：打开此电源开关时，就会自动按照：1~8顺序把电源输入插座中。
关掉此电源，就会自动按照：8~1此顺序把电源切断；5.电源输入电缆；6.电源输出插座。
2功能与使用1．此电源开关打开时，控制器可以按顺序连接到每一个插座。
相反地，关掉此电源开关，控制器可以反顺序切断每一个插座上的电源。
2．此装置可以用作会议中心，电脑机房，电视播放系统与其他电源系统，都需要按照顺序的打开设备。
3技术规格1.每一路输出电流15A;2.控制电源：8通道；4RS232/RS485串口控制RS232(3脚接收，5脚信号地)RS485(3脚B，5脚A)波特率9600数据位8停止位1校验位None每接收正确的串口命令，电源指示灯闪烁三次，频率为0.5秒/次。
A0是修改ID（00）地址码。
00是固定公共地址码，例如ID是01指令是CA 20 00 A0 01 ACA1各路开关例如:第一路开：CA 20 00 A1 11 AC 关：CA 20 00 A1 10 AC 第二路开：CA 20 00 A1 21 AC 关：CA 20 00 A1 20 AC 第三路开：CA 20 00 A1 31 AC 关：CA 20 00 A1 30 AC 第十路开：CA 20 00 A1 A1 AC 关：CA 20 00 A1 A0 AC 第十一路开：CA 20 00 A1 B1 AC 关：CA 20 00 A1 B0 AC 第十二路开：CA 20 00 A1 C1 AC 关：CA 20 00 A1 C0 AC 全开：CA 20 00 A1 F1 AC全关：CA 20 00 A1 F0 AC各路上锁与解锁指令：（是上锁对应路开关，不受开关锁控制）如：第一路上锁：CA 20 00 A3 11 AC解锁：CA 20 00 A3 10 AC开关锁上锁与解锁指令：上锁：CA 20 00 A5 F1 AC 解锁：CA 20 00 A5 F0 AC 清除所有指令CA 20 00 A6 F1 AC。
RD_2段时序控制器说明书v1.0
2段时序控制器使用说明目录1. 使用环境2. PCB 构成3. 主要控制装置4. 输入因素5. 表示因素6. 输出因素7. 使用说明8. 动作说明1. 使用环境.电源供电电源 : AC220V/50-60Hz:有源信号 DC24V 或 AC220V.和无源信号（开关信号，无电压）信号都可以接收，出厂默认即DC24V 或 AC220V 输入。
如需要无源信号，则要打开后盖把两芯插头J1（有源信号输入）拔下插到J6（无源信号输入）即可。
注意：当用无源信号输入时，信号线是不能有电压的，否则会损坏机器。
: DC24V(气阀每组 300mA 以下，油阀每组1A以下) 或AC220V 1A 以下。
使用和操作时序控制器前注意事项1）注意使用的电磁阀组的接线规格与控制器规格是否相符。
2）检查电磁阀电压规格与控制器的电压输出设定值是否相符。
3）检查电磁阀的连接电缆是否匹配该控制器。
4）检查模具信号线是否正确连接。
5）检查电源开关和控制卡的开关是否关闭。
6）确认控制器的输入电压是（AC220V），必须正确接线。
7）确认保护地线可靠连接。
8）使用前请确定已打开控制器电源主开关。
9 ）使用前请确定已打开每个控制卡的电源开关。
10）使用前注意设定每个控制时段的时间与工作模式。
11）等待模具信号2. PCB 构成.1) 电源板, 输入输出部份.2) 按键与显示板3. 主要控制装置.1) 把AC220V 电源转换为内部驱动电源DC24V/3A, DC5V/1A.2) 按键与显示控制.3) 驱动继电器DC24V 或 AC220V 输出4. 参数设定方法.方向键。
a. 用于选择要设定设定的GATE .b.设定值的设定或移位时使用. 键a. 选择将要设定的GATE时使用.b. 设定完毕或从选择的GATE退出时使用键a. 设定各 GATE的作动模式(A mode >> B mode >> GATE off) 时使用.b. 设定各GATE的使用单位(999/99.9 /9.99)时使用. 键.a. 各 GATE 或全部的 GATE 手动 OPEN 时使用.键.a. 电源开关 ON/OFF功能.5.段数码管和指示灯显示.1) 在7段数码管上表示各GA TE的DEL(延时)时间和OPEN（打开）时间。
总结时基电路的基本电路及使用方法
总结时基电路的基本电路及使用方法一、时基电路的基本电路时基电路的基本电路包括：电路时序控制器（Timer）、计数时钟（Clock）、可变时器（RC Timer）、定时器（Timer）、比较器（Comparator）等。
1. 电路时序控制器（Timer）电路时序控制器由一个或多个电子元件（如晶体管、电容、电阻等）组成，主要的作用是控制电路的时间顺序。
一般来说，它可以按照一定的时间间隔来控制电路，以实现电路顺序控制的功能。
一般情况下，它可以控制多个电路的各个时序，从而实现对多个电路的同步控制。
2. 计数时钟（Clock）计数时钟是一种时钟电路，它将一系列脉冲信号转换成一系列计数信号，从而实现对信号的计数功能。
计数时钟可以将一系列计数信号转换成一个有序的计数序列，它可以用来控制多个电路的时序，从而实现对多个电路的同步控制。
3. 可变时器（RC Timer）可变时器是一种时间控制电路，它可以根据变量电阻电容或电压等参数来调整电路中的时序控制参数。
它可以实现频率的调整和脉冲宽度的调整，从而实现对电路的精确控制。
4. 定时器（Timer）定时器是一种时钟电路，它可以实现按照某一特定时间间隔来产生脉冲或信号，从而实现电路定时的功能。
它可以控制各个电路的时序，从而实现对多个电路的同步控制。
5. 比较器（Comparator）比较器是一种比较电路，它可以比较两个或多个信号的大小，从而得出两者之间的差别。
它可以比较任意的信号和数值，从而实现对电路的控制。
二、时基电路的使用方法1. 电路时序控制器（Timer）电路时序控制器可以按照给定的时序控制电路，从而实现对电路的同步控制。
一般情况下，用户可以通过调整电路中的参数来调节电路时序的顺序，从而实现对电路的控制。
2. 计数时钟（Clock）计数时钟可以将一系列脉冲信号转换成一系列计数信号，从而实现对信号的计数功能。
一般情况下，用户可以通过调整电路中的参数来调节计数信号的顺序，从而实现对电路的控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
时序控制器的使用说明
时序控制器是一种用于调控电子设备或系统中不同操作的时间顺序的重要工具。
它可以精确地控制各个操作的时间点和持续时间，从而协调各部分之间的协作，并确保系统的正常运行。
本文将为您详细介绍时序控制器的基本原理和使用方法，以及如何利用这一工具实现各种实际应用。
一、什么是时序控制器？
时序控制器是一种基于时钟信号的设备，通过计时器和触发器等内部电路，按照预定的时间序列来控制设备中的不同操作。
通过设置不同的参数和触发条件，可以精确地控制每个操作的开始、结束时间以及操作之间的相对顺序。
二、时序控制器的基本原理
时序控制器主要由时钟信号、计时器和触发器组成。
时钟信号是时序控制器的基准信号，用来衡量时间的单位。
计时器用来记录经过的时间，当计时器的值达到设定的时间参数时，触发器会被触发，从而执行相应的操作。
三、时序控制器的使用方法
1. 设置时钟信号
在使用时序控制器之前，首先需要设置时钟信号。
时钟信号通常通过外部的时钟发生器提供，可以根据需要选择不同的时钟频率。
确保时钟信号的稳定性和准确性对于精确控制时间非常重要。
2. 设置计时器参数
计时器参数的设置决定了每个操作的持续时间。
根据实际需要，可以设置不同的时间单位和时间周期。
通过调整计时器参数，可以实现对不同操作时间长度的精确控制。
3. 设置触发条件
触发条件决定了每个操作何时触发。
可以设置不同的触发条件，如时间触发、外部信号触发等。
根据实际需求，选择适合的触发条件，并将其与计时器进行关联。
4. 编程和测试
根据实际需求，编写相应的程序来控制时序控制器的操作。
在编程完成后，进行测试以验证是否实现了预期的时间顺序和操作。
五、时序控制器的应用领域
时序控制器广泛应用于各个领域，如工业自动化、通信系统、医疗设备等。
它可以用来控制设备的启动、停止、复位等操作，确保各个操作的时间协调和正确执行。
同时，时序控制器也可以应用于各种实验室研究中，用于控制实验仪器的操作顺序和时间间隔。
六、总结
时序控制器是一种重要的设备，可以帮助我们精确控制各种操作的时间顺序。
通过合理设置时钟信号、计时器参数和触发条件，可以实现对电子设备或系统中各个操作的精确控制。
在实际应用中，时序控制器在工业自动化、通信系统和医疗设备等领域发挥着重要作用。
