大通河流域电站拦污栅检修维护与清污技术标准
拦污栅清理规定(改)
大通河流域电站机组进水口拦污栅清理规定1 总则1.1 大通河流域东旭二级等五座电站进水口均设置了拦污栅装置，用于拦阻水流挟带的水草、漂木等杂物，在五站运行过程中，尤其是在汛期，上游大量漂浮物淤堵在拦污栅进水孔上，使机组进水水量和流速均受到影响，致使机组负荷加不上去，严重影响进水口拦污栅安全运行和机组正常发电。
为确保机组进水口拦污栅安全运行，提高各站机组发电效率，减少弃水，制定本制度。
1.2 本制度规定了进水口拦污栅清理的人员组成、清污程序、清污方法、工具配备等要求。
1.3 本制度适用于大通河流域东旭二级、卡索峡、青岗峡、加定、金沙峡电站进水口拦污栅清理作业时的规定。
2 清污人员组成2.1 零星漂浮物清理由坝上防汛值班人员进行清理。
2.2 另公司聘用清污人员5人，人员管理由维护部负责，平时清污人员参加维护部安排工作，有清污工作时负责清污。
3 清污程序3.1 坝上防汛值班人员负责检查机组进水口拦污栅处漂浮物，有漂浮物时一人监护一人进行清理，清污做到随有随清，避免漂浮物大量堆积在进水口拦污栅处。
3.2 当有较多的漂浮杂物时联系运行当班值长，值长汇报项目部确认后，维护部水工班办理工作票，监护清污人员进行清理。
4 清污方法4.1 坝上防汛值班人员应勤观察机组进水口拦污栅处漂浮物，将情况汇报中控值长，值长应调整机组出力，防汛值班人员进行漂浮物清理。
4.2 当发现机组进水口拦污栅前后压差0.5米时，调整机组出力，提升水位维护清污人员进行拦污栅杂物清理。
4.3 当发现上游下雨及上游电站滕库造成大量杂物下泄时，调整机组出力抬升库水位将漂浮物由溢洪道排出，发现机组进水口拦污栅前后压差2米时，清理效果不佳时考虑腾库清理拦污栅，清污结束后检查拦污栅栅条是否正常。
4.4 人员清理拦污栅时应检查安全带佩戴正常，固定牢固，穿防滑鞋，防止滑落跌伤，清污工具应有防脱落措施，防止工具掉落至进水口内。
4.5 清理拦污栅全过程中，维护必须有专人监护清污工作，避免发生人身和设备事故，工作完毕后必须清理现场。

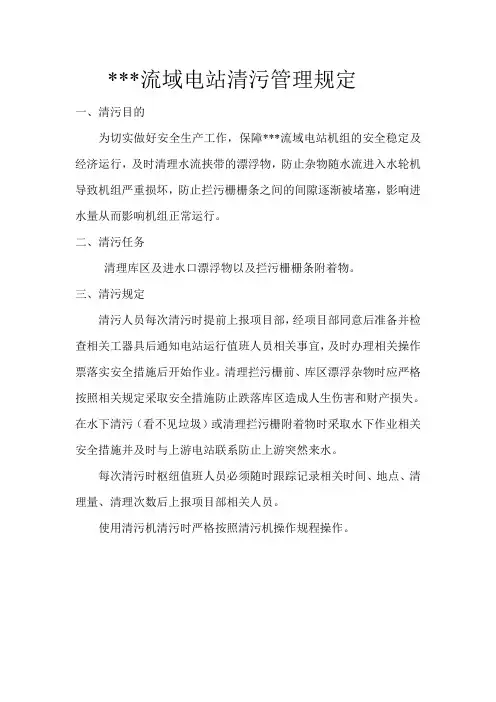

电站清污管理规定
***流域电站清污管理规定
一、清污目的
为切实做好安全生产工作，保障***流域电站机组的安全稳定及经济运行，及时清理水流挟带的漂浮物，防止杂物随水流进入水轮机导致机组严重损坏，防止拦污栅栅条之间的间隙逐渐被堵塞，影响进水量从而影响机组正常运行。
二、清污任务
清理库区及进水口漂浮物以及拦污栅栅条附着物。
三、清污规定
清污人员每次清污时提前上报项目部，经项目部同意后准备并检查相关工器具后通知电站运行值班人员相关事宜，及时办理相关操作票落实安全措施后开始作业。
清理拦污栅前、库区漂浮杂物时应严格按照相关规定采取安全措施防止跌落库区造成人生伤害和财产损失。
在水下清污（看不见垃圾）或清理拦污栅附着物时采取水下作业相关安全措施并及时与上游电站联系防止上游突然来水。
每次清污时枢纽值班人员必须随时跟踪记录相关时间、地点、清理量、清理次数后上报项目部相关人员。
使用清污机清污时严格按照清污机操作规程操作。
闸门、拦污栅、清污机及启闭机安装、试验方案
目录一、概述 (2)二、闸门、拦污栅及清污机安装 (3)1、闸门、拦污栅及清污机安装技术要求 (3)2、闸门、拦污栅及清污机安装前施工准备 (3)3、闸门、拦污栅及清污机安装 (4)三、启闭机安装 (6)1、启闭机安装技术要求 (6)2、启闭机的安装 (6)四、闸门、清污机与启闭机联动试验 (9)1、闸门与螺杆启闭机联动试验 (9)2、闸门与电动葫芦联动试验 (10)3、闸门与液压启闭机联动试验 (11)4、清污机与电动葫芦联动试验 (12)五、闸门、拦污栅、清污机及启闭机安装暨试验安全及措施 (14)1、闸门、拦污栅、清污机及启闭机吊装时的安全 (14)2、孔口、坑洞及高空作业的安全防护 (14)3、用电安全 (14)闸门、拦污栅、清污机及启闭机安装暨试验方案一、概述赞比亚LUSIWASI水电站位于LUSIWASI河流中段，距塞伦杰约80km。
电站设计三台套5MW水轮发电机组，总装机容量为15MW。
本工程为引水式水电站，主要由上游溢流坝及引水口、明渠引水渠道、沉砂池及前池、压力管道、发电厂房及变电站等建筑物组成，依次设置有多台套闸门、拦污栅、清污机、启闭机等，见下表：由于引渠进口检修门、引渠进口拦污栅、前池拦污栅、厂房尾水门等外形尺寸较大，考虑运输时超高超宽问题，在制造厂制造时采取了分节处理。
二、闸门、拦污栅及清污机安装1、闸门、拦污栅及清污机安装技术要求1）、平面闸门的安装，应按施工图纸或相关标准进行。
2）、由于运输原因需分节，在现场拼装的闸门，闸门主支承部件的安装调整工作应在门叶结构拼装时完毕，经过测量校正合格后方能进行下一步工作。
所有主支承面应当调整到同一平面上，其误差不得大于施工图纸及相关标准的规定。
3）、平面闸门水封装置的安装技术要求，应按设计图纸及相关标准执行。
2、闸门、拦污栅及清污机安装前施工准备由国内运输过来的闸门，在压力钢管制造车间卸货后，利用压力钢管制造车间场地及门机+吊车组合吊装，完成分节闸门的拼装、焊接、及橡皮配钻工作。
水工技术监督实施细则

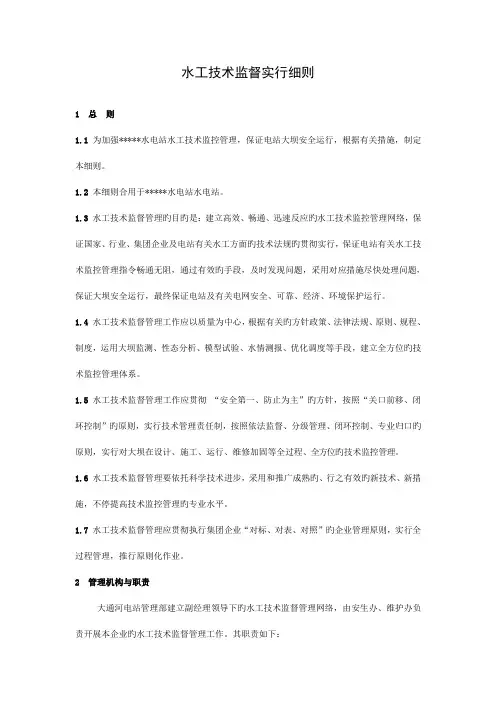

水工技术监督实行细则1 总则1.1为加强*****水电站水工技术监控管理，保证电站大坝安全运行，根据有关措施，制定本细则。
