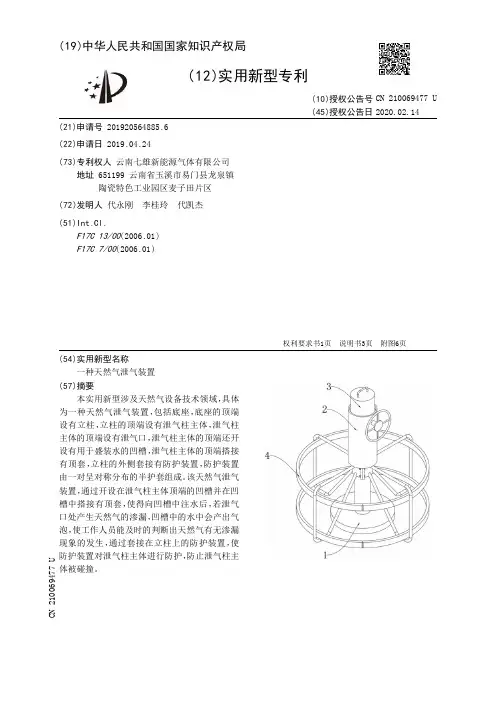

【CN210069477U】一种天然气泄气装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920564885.6(22)申请日 2019.04.24(73)专利权人 云南七雄新能源气体有限公司地址 651199 云南省玉溪市易门县龙泉镇陶瓷特色工业园区麦子田片区(72)发明人 代永刚 李桂玲 代凯杰 (51)Int.Cl.F17C 13/00(2006.01)F17C 7/00(2006.01)(54)实用新型名称一种天然气泄气装置(57)摘要本实用新型涉及天然气设备技术领域,具体为一种天然气泄气装置,包括底座,底座的顶端设有立柱,立柱的顶端设有泄气柱主体,泄气柱主体的顶端设有泄气口,泄气柱主体的顶端还开设有用于盛装水的凹槽,泄气柱主体的顶端搭接有顶套,立柱的外侧套接有防护装置,防护装置由一对呈对称分布的半护套组成。
该天然气泄气装置,通过开设在泄气柱主体顶端的凹槽并在凹槽中搭接有顶套,使得向凹槽中注水后,若泄气口处产生天然气的渗漏,凹槽中的水中会产出气泡,使工作人员能及时的判断出天然气有无渗漏现象的发生,通过套接在立柱上的防护装置,使防护装置对泄气柱主体进行防护,防止泄气柱主体被碰撞。
权利要求书1页 说明书3页 附图6页CN 210069477 U 2020.02.14C N 210069477U权 利 要 求 书1/1页CN 210069477 U1.一种天然气泄气装置,包括底座(1),其特征在于:所述底座(1)的顶端设有立柱(11),所述立柱(11)的顶端设有泄气柱主体(2),所述泄气柱主体(2)的顶端设有泄气口(21),所述泄气柱主体(2)的顶端还开设有用于盛装水的凹槽(22),所述泄气柱主体(2)的顶端搭接有顶套(3),所述顶套(3)罩接在所述泄气口(21)的外侧,所述立柱(11)的外侧套接有防护装置(4),所述防护装置(4)由一对呈对称分布的半护套(41)组成,所述半护套(41)包括罩接在所述立柱(11)外表面处的套板(411)、固定在所述套板(411)外表面上的若干个支撑杆(412)以及安装在所述支撑杆(412)内侧并与所述支撑杆(412)固定连接的若干个护条(413)。
【F943X电动盲板阀】

【电动盲板阀】一、电动盲板阀产品特点:1、F943X电动盲板阀口径:200-2000mm2、采用扇形结构,阀门启闭作<90°的回转,启闭迅速,操作灵活方便。
3、丝杆增力夹紧结构,自锁性好,密封副不会自动松开造成介质外漏。
4、增加了水冷机构的阀门,最高耐温≤450℃。
5、配有多种驱动方式可供选择,气动、液动、电动可实现计算机程序控制。
6、在阀板的松开到位、夹紧到位、阀门开到位、关到位设有行程开关(或接近开关),可将信号反馈给控制中心。
电动盲板阀又名电动推杆扇形眼镜阀,电动推杆扇形翻板,主要由左阀体、右阀体、阀杆、闸板、密封圈、电动推杆等零件组成,并由底座、支撑柱构成一个刚性结构体。
密封部位采用不锈钢与橡胶密封圈,密封性能好,使用寿命长,密封圈设置闸板上,易于维护时更换密封圈,橡胶密封圈镶钳在闸板上。
电动推杆盲板阀可以单台远距离控制,亦可多台联网远距离控制,非正常情况下还可以利用阀门本身装置手动操作。
二、电动盲板阀主要性能参数:三、电动盲板阀主要外形尺寸:单位:mm四、电动盲板阀订货须知:1、①产品名称与型号②口径③是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的电动推杆盲板阀型号,请按型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的信合阀门专家为您审核把关。
电动盲板阀安装注意:扇形盲板阀在开启时左、右阀体应有16~20mm的轴向位移。
因此,管路在阀门启闭过程中也应具有满足上述位移的弹性变形或位移,建议按下述形式安装。
扇形盲板阀在能够保证管道外力不作用在阀门上的情况下,对安装位置不做规定。
电动盲板阀操作方法:用扳手依次逆时针旋动三个连接螺杆,使阀体与阀板分离并有均衡,适量的间隙(16mm左右),确认后转动阀板到工作位置。
反向旋动连接螺杆,使阀板与阀体紧密接触,达到绝对密封的目的。
电动盲板阀操作注意:a、橡胶密封圈不得与阀体粘连或发生硬磨擦,以防止损坏橡胶密封圈,破坏阀门的工作性能。
【CN210069048U】双止回阀倒流防止器【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920506490.0(22)申请日 2019.04.15(73)专利权人 杭州启鲲科技有限公司地址 311508 浙江省杭州市桐庐县凤川街道后溪路2号(72)发明人 沈荣海 徐华红 (74)专利代理机构 杭州快知知识产权代理事务所(特殊普通合伙) 33293代理人 杨冬玲(51)Int.Cl.F16K 15/06(2006.01)(54)实用新型名称双止回阀倒流防止器(57)摘要本实用新型涉及阀门制造领域,更具体的说是双止回阀倒流防止器。
所述的上阀体、下阀体和计量表接口从上至下依次密封固定连接并连通,止回阀组件设置有两个,两个止回阀组件分别固定连接在上阀体和下阀体内,两个止回阀组件的外侧面分别固定连接一个密封圈,两个密封圈的外圈分别固定连接在上阀体和下阀体的内壁上。
本实用新型具有以下优点:1.防倒流:双重保险,压力在小于1.1MP时止回阀组件自动关闭,大于1.1MP时止回阀组件自动打开。
2.防污染:实现双重密封,止回阀组件自动关闭后,流质不会从间隙中倒流和溢出。
3.标准化模块设计:在保证结构强度的条件下,结构简单充分利用空间,与水表活接连接,安装方便。
4.计量表前与计量表后通用。
权利要求书1页 说明书3页 附图1页CN 210069048 U 2020.02.14C N 210069048U权 利 要 求 书1/1页CN 210069048 U1.双止回阀倒流防止器,包括上阀体(1)、下阀体(2)、计量表接口(3)、止回阀组件(6)和密封圈(7),其特征在于:所述的上阀体(1)、下阀体(2)和计量表接口(3)从上至下依次密封固定连接并连通,止回阀组件(6)设置有两个,两个止回阀组件(6)分别固定连接在上阀体(1)和下阀体(2)内,两个止回阀组件(6)的外侧面分别固定连接一个密封圈(7),两个密封圈(7)的外圈分别固定连接在上阀体(1)和下阀体(2)的内壁上。

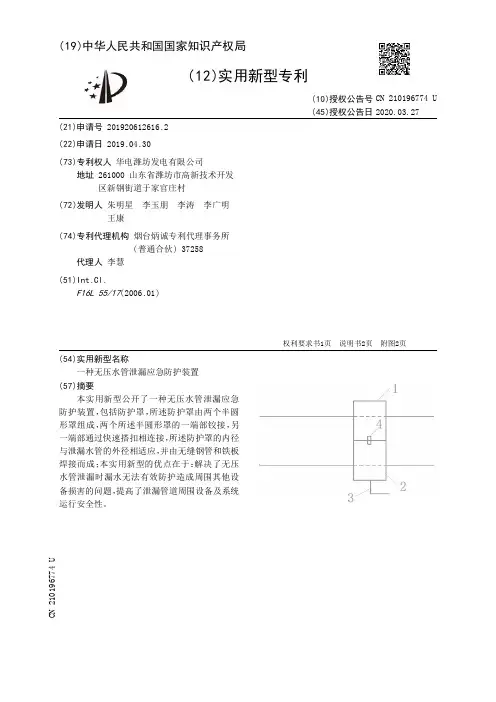

【CN210196774U】一种无压水管泄漏应急防护装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920612616.2(22)申请日 2019.04.30(73)专利权人 华电潍坊发电有限公司地址 261000 山东省潍坊市高新技术开发区新钢街道于家官庄村(72)发明人 朱明星 李玉朋 李涛 李广明 王康 (74)专利代理机构 烟台炳诚专利代理事务所(普通合伙) 37258代理人 李慧(51)Int.Cl.F16L 55/17(2006.01)(54)实用新型名称一种无压水管泄漏应急防护装置(57)摘要本实用新型公开了一种无压水管泄漏应急防护装置,包括防护罩,所述防护罩由两个半圆形罩组成,两个所述半圆形罩的一端部铰接,另一端部通过快速搭扣相连接,所述防护罩的内径与泄漏水管的外径相适应,并由无缝钢管和铁板焊接而成;本实用新型的优点在于:解决了无压水管泄漏时漏水无法有效防护造成周围其他设备损害的问题,提高了泄漏管道周围设备及系统运行安全性。
权利要求书1页 说明书2页 附图2页CN 210196774 U 2020.03.27C N 210196774U权 利 要 求 书1/1页CN 210196774 U1.一种无压水管泄漏应急防护装置,其特征在于:包括防护罩,所述防护罩由两个半圆形罩组成,两个所述半圆形罩的一端部铰接,另一端部通过快速搭扣相连接,所述防护罩的内径与泄漏的无压水管的外径相适应,并由无缝钢管和铁板焊接而成;所述铁板的中间设有开孔,所述开孔的直径比泄漏的无压管道的外径大10mm;所述防护罩的接缝处以及所述防护罩与泄漏的无压水管之间均设有5mm的耐热胶板密封;其中一个所述半圆形罩底部设有开孔,所述开孔焊接有放水管;当无压水管泄漏时,将所述防护罩安装在泄漏位置,防护罩接缝和防护罩与管道之间都用5mm的耐热胶板进行密封。
2。
【CN210068007U】一种控流盘及油管吊卡组件【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920427140.5(22)申请日 2019.03.29(73)专利权人 中国石油天然气股份有限公司地址 100007 北京市东城区东直门北大街9号中国石油大厦
(72)发明人 孙连会 于思朝 刘德强 李琳 王辉 孙红卫 孙玉霞 黄树 许亚东 杨振涛
(74)专利代理机构 北京三高永信知识产权代理有限责任公司 11138代理人 邢少真
(51)Int.Cl.E21B 19/06(2006.01)
E21B 33/06(2006.01)
(54)实用新型名称一种控流盘及油管吊卡组件(57)摘要本实用新型公开了一种控流盘及油管吊卡组件,属于油井工具领域。控流盘包括:夹设于井口油管防喷器和油管吊卡之间的盘体、以及与盘体连接的卡体;盘体具有容纳油管的中心管孔、以及与中心管孔相连通的过管口;其中,盘体的面积大于油管防喷器的中心通孔的面积,用于部分封堵油管防喷器的中心通孔;卡体卡设于油管吊卡上,以使盘体的上表面紧贴油管吊卡的下表面。由油管防喷器溢出的井内工作液只能从盘体的过管口处溢出,而过管口之外的部分形成一安全操作区域,井口操作人员只要处于该安全操作区域内,不仅能保证自身安全,且能保证井控作业的安全进行。该控流盘构造及操作简单,却起到了优异的防护效果,对于油井安全生产具有重要的意义。
权利要求书1页 说明书5页 附图2页CN 210068007 U2020.02.14
CN 210068007 U1.一种控流盘,其特征在于,所述控流盘包括:夹设于井口油管防喷器和油管吊卡之间的盘体、以及与所述盘体连接的卡体;所述盘体具有容纳油管的中心管孔、以及与所述中心管孔相连通的过管口;其中,所述盘体的面积大于所述油管防喷器的中心通孔的面积,用于部分封堵所述油管防喷器的中心通孔;所述卡体卡设于所述油管吊卡上,以使所述盘体的上表面紧贴所述油管吊卡的下表面。2.根据权利要求1所述的控流盘,其特征在于,所述盘体的中心管孔的直径比所述油管的直径大1-3毫米,且,所述过管口的宽度与所述中心管孔的直径相等。3.根据权利要求1所述的控流盘,其特征在于,所述盘体的外廓呈圆形。4.根据权利要求1所述的控流盘,其特征在于,所述卡体设置有两个,对称设置于所述盘体的两侧。5.根据权利要求4所述的控流盘,其特征在于,所述卡体包括:与所述盘体的上表面垂直连接的支柱;与所述支柱连接,且绕所述盘体的周向延伸的卡臂,所述卡臂用于卡设于所述油管吊卡上。6.根据权利要求5所述的控流盘,其特征在于,所述油管吊卡包括:吊卡本体、以及位于所述吊卡本体相对两侧的两个侧连接臂;所述侧连接臂上均设置有卡槽;所述卡臂包括:顺次连接的主体段和弧形卡接段,所述主体段与所述支柱连接,所述弧形卡接段卡设于所述卡槽内。7.根据权利要求6所述的控流盘,其特征在于,两个所述卡臂的所述弧形卡接段的端口之间的距离比两个所述卡槽之间的最小间距小4-6毫米。8.根据权利要求1-7任一项所述的控流盘,其特征在于,所述盘体的上下表面上均具有弹性密封层。9.一种油管吊卡组件,包括油管吊卡,其特征在于,所述油管吊卡组件还包括:权利要求1-8任一项所述的控流盘;所述控流盘的盘体通过卡体卡设于所述油管吊卡上,且所述盘体的上表面紧贴所述油管吊卡的下表面。10.根据权利要求9所述的油管吊卡组件,其特征在于,所述油管吊卡包括:吊卡本体、以及位于所述吊卡本体相对两侧的两个侧连接臂,其中,所述侧连接臂上均设置有卡槽;所述卡体包括:与所述盘体的上表面垂直连接的支柱、与所述支柱连接,且绕所述盘体的周向延伸的卡臂;所述卡臂包括:顺次连接的主体段和弧形卡接段,所述主体段与所述支柱连接,所述弧形卡接段卡设于所述卡槽内。

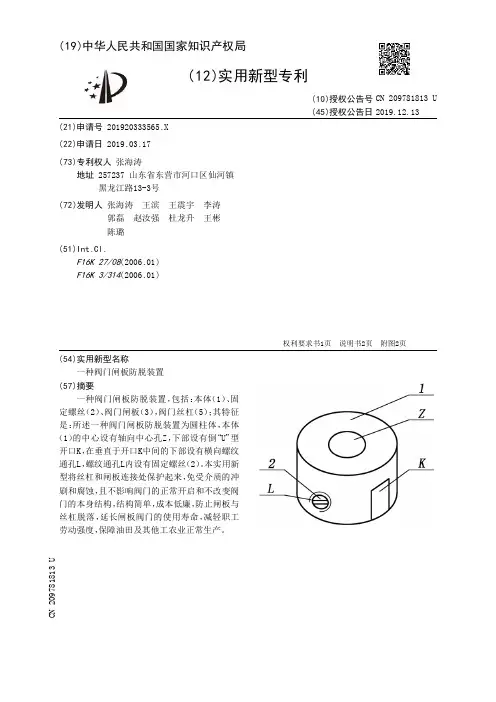

【CN209781813U】一种阀门闸板防脱装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920333565.X(22)申请日 2019.03.17(73)专利权人 张海涛地址 257237 山东省东营市河口区仙河镇黑龙江路13-3号
(72)发明人 张海涛 王滨 王震宇 李涛 郭磊 赵汝强 杜龙升 王彬 陈璐
(51)Int.Cl.F16K 27/08(2006.01)
F16K 3/314(2006.01)
(54)实用新型名称一种阀门闸板防脱装置(57)摘要一种阀门闸板防脱装置,包括:本体(1)、固定螺丝(2)、阀门闸板(3),阀门丝杠(5);其特征是:所述一种阀门闸板防脱装置为圆柱体,本体(1)的中心设有轴向中心孔Z,下部设有倒“U”型开口K,在垂直于开口K中间的下部设有横向螺纹通孔L,螺纹通孔L内设有固定螺丝(2)。本实用新型将丝杠和闸板连接处保护起来,免受介质的冲刷和腐蚀,且不影响阀门的正常开启和不改变阀门的本身结构,结构简单,成本低廉,防止闸板与丝杠脱落,延长闸板阀门的使用寿命,减轻职工劳动强度,保障油田及其他工农业正常生产。
权利要求书1页 说明书2页 附图2页
CN 209781813 U2019.12.13
CN 209781813 U1.一种阀门闸板防脱装置,包括:本体(1)、固定螺丝(2)、阀门闸板(3),阀门丝杠(5);其特征是:所述一种阀门闸板防脱装置为圆柱体,本体(1)的中心设有轴向中心孔(Z),下部设有倒“U”型开口(K),在垂直于开口(K)中间的下部设有横向螺纹通孔(L),螺纹通孔(L)内设有固定螺丝(2)。2.根据权利要求1所述一种阀门闸板防脱装置,其特征是:所述本体(1)的中心孔(Z)的直径大于阀门丝杠(5)的直径,下部的开口(K)宽度大于阀门闸板(3)的厚度。3.根据权利要求1所述一种阀门闸板防脱装置,其特征是:所述阀门闸板(3)的倒“T”型挂口的下部设有直径大于固定螺丝(2)的通孔。4.根据权利要求1所述一种阀门闸板防脱装置,其特征是:所述本体(1)选用不锈钢材料或尼龙材料。5.根据权利要求1所述一种阀门闸板防脱装置,其特征是:所述本体(1)设在阀门闸板(3)与阀门丝杠(5)挂接位置。
【CN210069229U】一种管道防漏用连接结构【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920498758.0(22)申请日 2019.04.13(73)专利权人 苏州琦少工程科技有限公司地址 215000 江苏省苏州市吴江经济技术开发区江陵东路8号华东国际商业城3号地块2号楼230(72)发明人 陆胜忠 (74)专利代理机构 青岛博展利华知识产权代理事务所(普通合伙) 37287代理人 王于海(51)Int.Cl.F16L 47/20(2006.01)(54)实用新型名称一种管道防漏用连接结构(57)摘要本实用新型公开了一种管道防漏用连接结构,包括第一插接管、插接块、插接槽和第二插接管,所述第一插接管的一端设有插接块,所述插接块上开设有形变槽,所述第二插接管的一端开设有插接槽,且所述插接块与插接槽的大小相适配,所述第一插接管和第二插接管内部均开设有通孔,且第一插接管和第二插接管内部的通孔相连通,所述第二插接管的插接槽开口处开设有容纳槽,所述容纳槽内位于第一插接管的外部表面包裹有生胶带。
本实用新型具备便于PP -R管快速连接,从而提高PP -R管的连接效率的优点。
权利要求书1页 说明书3页 附图3页CN 210069229 U 2020.02.14C N 210069229U权 利 要 求 书1/1页CN 210069229 U1.一种管道防漏用连接结构,包括第一插接管(1)、插接块(4)、插接槽(5)和第二插接管(7),其特征在于:所述第一插接管(1)的一端设有插接块(4),所述插接块(4)上开设有形变槽(6),所述第二插接管(7)的一端开设有插接槽(5),且所述插接块(4)与插接槽(5)的大小相适配,所述第一插接管(1)和第二插接管(7)内部均开设有通孔(8),且第一插接管(1)和第二插接管(7)内部的通孔(8)相连通,所述第二插接管(7)的插接槽(5)开口处开设有容纳槽(3),所述容纳槽(3)内位于第一插接管(1)的外部表面包裹有生胶带(2)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920563421.3
(22)申请日 2019.04.24
(73)专利权人 启东百盛冶金设备有限公司
地址 226200 江苏省南通市启东市北新镇
轶昌村
(72)发明人 蔡忠
(74)专利代理机构 南京正联知识产权代理有限
公司 32243
代理人 卢海洋
(51)Int.Cl.
F16K 1/20(2006.01)
F16K 1/46(2006.01)
F16K 31/04(2006.01)
F16K 31/52(2006.01)
F16K 27/02(2006.01)
(54)实用新型名称
防泄漏盲板阀
(57)摘要
本实用新型公开了一种防泄漏盲板阀,包括
左阀体、右阀体和阀板,左阀体、右阀体设有法
兰,阀板上设有用于法兰配合的通孔和用于隔挡
法兰并且与通孔相切的圆形挡板,通孔和圆形挡
板上均设有密封件,左阀体、右阀体的下方连接
有底座,左阀体、右阀体之间转动连接有驱动轴,
驱动轴上设有驱动阀板翻转的驱动机构,阀板另
一侧与底座通过液压缸固定连接。
本实用新型驱
动结构简单,驱动行程时间比较短。
聚四氟乙烯
密封圈耐高温、耐腐蚀、密封性好、
使用时间长。
权利要求书1页 说明书2页 附图1页CN 210068958 U 2020.02.14
C N 210068958
U
权 利 要 求 书1/1页CN 210068958 U
1.防泄漏盲板阀,其特征在于:包括左阀体、右阀体和阀板,所述左阀体、右阀体的外边缘向外凸出设有法兰,所述阀板上设有用于法兰配合的通孔,所述阀板上设有用于隔挡法兰并且与通孔相切的圆形挡板,所述通孔和圆形挡板上均设有密封件,所述左阀体、右阀体的下方连接有底座,所述左阀体、右阀体之间转动连接有驱动轴,所述驱动轴上设有驱动阀板翻转的驱动机构,所述驱动机构包括能让阀板翻转的曲柄、L型杆和驱动电机,所述驱动电机固定在底座一侧,所述驱动电机通过L型杆与曲柄固定连接,所述阀板另一侧与底座通过液压缸固定连接。
2.根据权利要求1所述的防泄漏盲板阀,其特征在于:所述法兰上设有法兰孔。
3.根据权利要求1所述的防泄漏盲板阀,其特征在于:所述液压缸与底座之间通过转轴连接。
4.根据权利要求1所述的防泄漏盲板阀,其特征在于:所述密封件为聚四氟乙烯密封圈。
