F943X电动盲板阀
煤气柜工艺流程图 主要设备一览表
台
1
17
电动蝶阀
D943P-2.5
DN=1000,P=0.25MPa，t=300℃
台
2
18
电动扇形盲板阀
F943X-1.0
DN=1000,P=0.1MPa，t=300℃
台
2
19
电动蝶阀
D943P-2.5
DN=500,P=0.25MPa，t=300℃
台
1
20
风量826m³/h，转速1450r/min
台
2
13
轴流风机（防爆）
BT35-11N02.8
风量1346m³/h，转速1450r/min
台
4
14
立柜式空调
KFR-120LW(12568L)
制冷量12000W，制热量16000W
台
1
15
配套室外机
尺寸1032宽1250高412深
台
1
16
潜水排污泵
50WQ15-15-15
型号
主要参数
单位
数量
设备制造厂家
备注
1
5万立气柜外部电梯
THJF500/0.5-ASVF
载重500kg，V=0.5m/S
1
1
沈阳辽海电梯厂
曳引机下置式
电动扇形盲板阀
F943X-1.0
DN=500,P=0.1MPa，t=300℃
台
1
21
卧式排水器
RFPS-2000-50
DN400,水封高度2.0米
个
1
22
自力式调节阀
DN50
阀前0.8mpa，阀后0.4mpa
个
眼镜阀使用说明书
电动扇形盲板阀永嘉瓯北双金阀门有限公司结构特点及用途:电动扇形盲板阀主要由左阀体、右阀体、丝阀体、翻板、密封圈、杠杆、液压油缸等零件组成,并由底座、支撑柱构成一个钢性结构体。
阀体中没有夹紧油缸和翻板油缸，夹紧油缸通过杠杆副和丝杠螺旋副驱动左、右阀体完成松开、夹紧动作，翻板油缸驱动翻板完成开关动作。
橡胶密封圈镶嵌在翻板上，具有耐高温、密封性能好、更换方便、使用帮命长等特点。
本阀体可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。
F943X- 型主要外形及连接尺寸表0.5、1.5 1.0、2.5结构特点及用途: 本系列眼镜按GB6222《工业企业煤气安全规程》的有关标准同时消化吸收国内外先进技术基础上,自行研究开发的新一代产品,广泛适用于工矿企业、环境保护等行业的煤气、有毒气体介质管理中,作为可靠的切断装置。
主要性能参数：主要零件材质：技术性能：本阀有左右阀体、扇形阀板、不锈钢波纹管、电动驱动装置、电动夹紧装置等部件组成。
阀体采用三点式锁紧扇形阀板结构。
密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设在阀板上，便于维护时更换密封圈。
电动操作、工作平稳、启动灵活、动作可靠。
夹紧机构采用丝杆螺母副进行夹紧，自锁性好。
电动眼镜阀设有不锈钢波纹管，具有伸缩性强，使用寿命长等特点。
安装及使用说明：本阀安装完毕后，应做支架固定阀门底座，在动作时阀门受力于支架上。
首先启动电动夹紧装置把左右阀体位移阀体和阀板完全脱离，在开启阀板电动装置阀板开启或关闭，随后再启动电动夹紧装置，检查左右阀体是否紧贴在阀体上及电动装置动作时限位开关是否动作。
F943X- 电动扇形盲板阀主要外形及连接尺寸表0.5 1.0 2.5。
电动盲板阀技术要求
电动盲板阀是一种用于管道系统中隔断介质流动的自动化阀门，它能够实现远程或自动控制，以达到快速切断或接通流体的目的。
在设计、制造、安装和使用电动盲板阀时，需要遵守一系列的技术要求，以确保阀门的可靠性、安全性和长期稳定性。
以下是一些关键的技术要求：1. 材质选择：根据输送介质的性质（如腐蚀性、温度、压力等），选择合适的阀体和密封材料，以确保阀门的耐久性和密封性。
2. 尺寸和压力等级：根据管道的直径、工作压力和工作温度选择相应规格的电动盲板阀，并满足相应的压力等级和温度等级要求。
3. 密封性能：阀门应具有良好的密封性能，防止介质泄漏。
通常采用软密封或硬密封，根据不同的应用场景选择合适的密封类型。
4. 电动执行机构：电动执行机构应具备足够的扭矩来驱动阀门全开和全闭，同时应具有过载保护、故障诊断和手动操作功能。
5. 控制系统：电动盲板阀应能与控制系统兼容，支持模拟信号（如4-20 mA）或数字信号（如Fieldbus或PROFIBUS）的控制方式，并能够实现精准的位置控制。
6. 防护等级：电动执行机构和控制箱应具备适当的防护等级（如IP65、IP67或IP68），以适应不同的工作环境。
7. 安装要求：阀门应安装在易于维护和检修的位置，并应确保管道系统中的流体动力条件不会对阀门造成损害。
8. 检验和测试：在出厂前，电动盲板阀应进行严格的压力测试、泄漏测试和性能测试，以验证其符合设计规范和标准。
9. 使用和维护：提供详细的操作手册和维护指南，指导用户正确使用和定期维护电动盲板阀，以延长其使用寿命。
10. 符合标准：电动盲板阀的设计、制造和测试应符合国际和国内相关标准。
这些技术要求是确保电动盲板阀在各种工业应用中安全、可靠运行的基础。
在选择和使用电动盲板阀时，应综合考虑介质特性、工作条件、控制需求和法规要求，选择合适的产品，并按照制造商的指导进行正确安装和维护。
【F943X电动盲板阀】
【电动盲板阀】一、电动盲板阀产品特点：1、F943X电动盲板阀口径：200-2000mm2、采用扇形结构，阀门启闭作<90°的回转，启闭迅速，操作灵活方便。
3、丝杆增力夹紧结构，自锁性好，密封副不会自动松开造成介质外漏。
4、增加了水冷机构的阀门，最高耐温≤450℃。
5、配有多种驱动方式可供选择，气动、液动、电动可实现计算机程序控制。
6、在阀板的松开到位、夹紧到位、阀门开到位、关到位设有行程开关（或接近开关），可将信号反馈给控制中心。
电动盲板阀又名电动推杆扇形眼镜阀，电动推杆扇形翻板，主要由左阀体、右阀体、阀杆、闸板、密封圈、电动推杆等零件组成，并由底座、支撑柱构成一个刚性结构体。
密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设置闸板上，易于维护时更换密封圈，橡胶密封圈镶钳在闸板上。
电动推杆盲板阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。
二、电动盲板阀主要性能参数：三、电动盲板阀主要外形尺寸：单位：mm四、电动盲板阀订货须知：1、①产品名称与型号②口径③是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的电动推杆盲板阀型号，请按型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的信合阀门专家为您审核把关。
电动盲板阀安装注意：扇形盲板阀在开启时左、右阀体应有16～20mm的轴向位移。
因此，管路在阀门启闭过程中也应具有满足上述位移的弹性变形或位移，建议按下述形式安装。
扇形盲板阀在能够保证管道外力不作用在阀门上的情况下，对安装位置不做规定。
电动盲板阀操作方法：用扳手依次逆时针旋动三个连接螺杆，使阀体与阀板分离并有均衡，适量的间隙（16mm左右），确认后转动阀板到工作位置。
反向旋动连接螺杆，使阀板与阀体紧密接触，达到绝对密封的目的。
电动盲板阀操作注意：a、橡胶密封圈不得与阀体粘连或发生硬磨擦，以防止损坏橡胶密封圈，破坏阀门的工作性能。
F943X电动扇形盲板阀工作原理

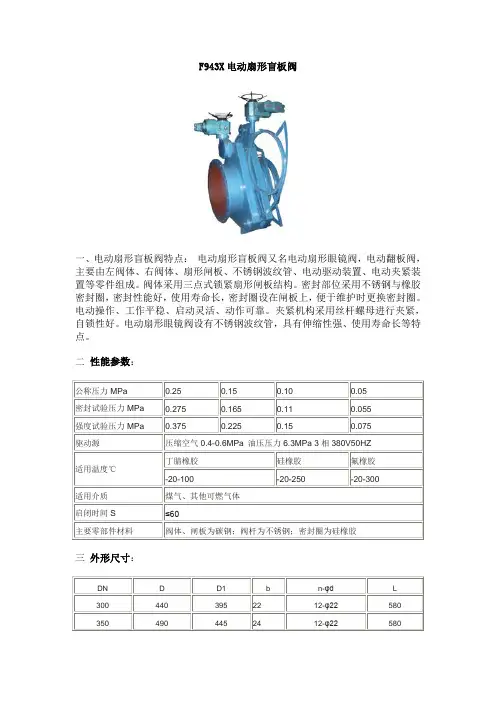

F943X电动扇形盲板阀一、电动扇形盲板阀特点：电动扇形盲板阀又名电动扇形眼镜阀，电动翻板阀，主要由左阀体、右阀体、扇形闸板、不锈钢波纹管、电动驱动装置、电动夹紧装置等零件组成。
阀体采用三点式锁紧扇形闸板结构。
密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设在闸板上，便于维护时更换密封圈。
电动操作、工作平稳、启动灵活、动作可靠。
夹紧机构采用丝杆螺母进行夹紧，自锁性好。
电动扇形眼镜阀设有不锈钢波纹管，具有伸缩性强、使用寿命长等特点。
二性能参数：公称压力MPa0.250.150.100.05密封试验压力MPa0.2750.1650.110.055强度试验压力MPa0.3750.2250.150.075驱动源压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ丁腈橡胶硅橡胶氟橡胶适用温度℃-20-100-20-250-20-300适用介质煤气、其他可燃气体启闭时间S≤60主要零部件材料阀体、闸板为碳钢；阀杆为不锈钢；密封圈为硅橡胶三外形尺寸：DN D D1 b n-φd L300 440 395 22 12-φ22 580350 490 445 24 12-φ22 580F43X手动扇形盲板阀一、扇形盲板阀产品概述：本系列扇形盲板阀又称眼镜阀、翻板阀、扇形阀，系GB6222《工业企业煤气安全规程》要求的可靠切断气体介质的设备。
广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中，尤其适用于有害、有毒、易燃气体的绝对切断。
亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路。
该系列扇形盲板阀与其他在管路中做绝对切断的阀门设备相比，具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能绝对可靠的特点。
二、工作原理： F43X手动扇形盲板阀由左阀体、右阀体、中阀体、连接螺杆（三根）组成。
用扳手旋转连接螺杆，使左右阀体完成夹紧和松开动作，利用闸板上盲板和通孔板的位置变换达到启闭目的。
电动盲板阀使用说明书
阀体 304
阀板 304
密封圈 氟橡胶
阀杆 304
驱动装置 成品件
三、结构特点 该阀主要由左阀体、右阀体、丝杆副、翻板、密封圈、杠杆、装置等零件组成，并由
底座、支撑柱构成一个刚性结实构体。阀门中设有阀体夹紧装置和阀板移动装置，阀体夹 紧装置通过杠杆副和丝螺旋副驱动左右阀体完成松开夹紧动作，阀板移动装置驱动翻板完 成开关动作。橡胶密封圈镶嵌在翻板上，具有耐高温、密封性能好、更换方便、使用寿命 长等特点。
时受力于支架上。 2、安装本阀门时事先清理阀腔和密封面，不允许有污物附着而影响密封性能。使用
时定期清洗密封面及丝杆加注润滑油。 3、驱动装置、手轮、后柄、丝杆不允许作起吊用。 4、清理阀腔的同时要清理(清洗)所要安装之管道内杂质，以防止污物杂质轧伤密封
面而影响密封性能。 5、 在使用中应靠控制箱或手动装置来控制该阀,不得借助于其它辅助工具。 6、暂不使用本阀时应存放在干燥室内，二端通径堵塞，不准将产品任意堆放，以免
四、产品外形结构图
01 左阀体 02 阀板 03 密封圈 04 右阀体 05 阀杆 06 阀门底座 08 阀体夹紧装置 09 波纹管
07 阀板移动装置
四、安装注意 盲板阀在开启时左、右阀体应有 16-20mm 的轴向位移。因此,管路在阀门开启闭的过
程也应具有满足上述位移的弹性变形或位移空间,建议按下述形式安装。盲阀在能够保证 管道外力不作用于阀门上的情况下对安装位置不做规定。本阀不得承受由于管道热胀冷缩 或其它原因发生的外力对其产生推拉扭曲作用，长结构型的伸缩器只用于阀门本身的启闭, 不能代替管路中应设有的彭胀器。管道中各种因素产生的外力也不应作用于该伸缩器。
五、操作方法: 首先启动阀体夹紧装置，夹紧装置通过丝杆和左、右旋螺母的驱动使阀体和阀板完
盲板阀适用说明书
电动扇形盲板阀使用说明书浙江四通阀门制造有限公司ZHEJIANG SITONG VALVE MAKING COMPANY一、F943X型电动式盲板阀主要用途及产品概述F943X型电动式盲板阀符号GB622-86《工业企业煤气安全规程》的规定，在阀门处于关闭状态时，能绝对切断管理系统中介质，是一种可靠切断气体介质的安全设备。
F943X型电动式盲板阀广泛用于冶金行业煤气、烟气、含尘气体及空气等管路系统的除尘环保设施中。
F943X型电动式盲板阀可以实现远距离开启和关闭，可靠切断气体介质，是一种理想的煤气及有毒气体管路绝对切断的安全控制阀门。
二、F943X型电动盲板阀结构概述F943X型电动盲板阀外形结构如下图所示该阀门由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、杠杆、不锈钢补偿器、电动推杆等组成。
它是通过三根支丝杆联成一体，并把三个阀体分别固定在底座上，构成一个刚性结构体。
中阀体与右阀体用不锈钢膨胀管联接，左、中阀体分别用三根两端带左右梯形螺纹的丝杠联接，将三根丝杆同时作正向（或反向）旋转，则左、中两阀体得到压紧（或分离）。
三根丝杠中上面一根丝杠中间装有盲板，盲板绕该轴心旋转。
下面两根丝杠在同样的部位上安装有盲板的定位块，盲板旋转时可以防止盲板漂移，避免密封胶圈擦伤。
工作原理：用松开、夹紧时，由电动推杆带动连杆移动，从而带动三个连杆，同时作正向（或反向）旋转，使左、右两阀体松开（或夹紧），用另外一电动推杆带动盲板转动，达到对盲板上的盲孔和通孔转位动作。
三、技术参数及性能规范（见表1）表1 F943X型电动扇形盲板阀技术参数及性能规范四、标准与规范（见表2）表2 标准与规范五、主要零件材质(见表3)表3 主要零件材质六、产品结构简图七、F943X主要外型尺寸和连接尺寸（见表4）表4 主要外形尺寸和连接尺寸PN0.5/1/1.5MPa 法兰连接尺寸符合GB9115.188DN D D1 b N-Φd B L L1 H N1-Φd1 200 320 280 22 8-Φ18 500 580 110 350 4-Φ12 250 375 335 24 12-Φ18 500 580 150 400 4-Φ12 300 440 395 24 12-Φ22 500 580 150 450 4-Φ12 350 490 445 24 12-Φ22 600 580 200 480 4-Φ15 400 540 495 24 16-Φ22 600 680 200 500 4-Φ15 450 595 550 26 16-Φ22 600 680 250 530 4-Φ15 500 645 600 26 20-Φ22 600 680 300 580 4-Φ15 600 755 705 26 20-Φ26 600 680 300 630 4-Φ15 700 860 810 26 24-Φ26 600 680 350 680 4-Φ18 800 975 920 26 24-Φ30 800 680 400 730 4-Φ18900 1075 1020 26 24-Φ30 800 710 400 780 4-Φ18 1000 1175 1120 26 28-Φ30 800 710 500 830 4-Φ20 1100 1275 1220 26 28-Φ30 800 710 500 880 4-Φ20 1200 1375 1320 26 32-Φ30 800 830 600 940 6-Φ20 1300 1475 1420 26 32-Φ30 800 830 600 990 6-Φ20 1400 1575 1520 26 36-Φ30 850 830 700 1040 6-Φ20 1500 1675 1620 26 36-Φ30 850 830 750 1090 6-Φ22 1600 1790 1730 26 40-Φ30 850 830 800 1140 6-Φ22F943X电动扇形盲板阀控制箱电器原理图：配套电动装置参数：规格200-400 450-600 700-800 900-1000 1200 1400 1600 1800 2000电动装置电机功率0.12 0.12 0.25 0.25 0.37 0.37 0.55 0.55 0.75 动作时间≤60S ≤60S ≤80S ≤80S≤80S电动夹紧装置电机功率0.25 0.25 0.25 0.25 0.37 0.37动作时间≤10S ≤15S ≤35S≤40S≤40S≤45S电压380V八、运输、存贮1.运输过程中必须将每台阀门的电动执行器包履固定、包装箱固定好，防止运输过程中磕碰损坏。
高炉煤气干法除尘岗位操作规程
高炉煤气干法除尘岗位操作规程一、主要工艺设备及技术参数1、布袋除尘器箱体（1）布袋除尘器数量 12个（2）灰罐数量 1个（3）布袋除尘器筒体直径 3600mm（4）灰罐直径 3600mm（5）除尘器滤袋规格φ130×6000mm（6）灰罐滤袋规格φ130×2000mm（7）滤袋总数量（含灰罐） 2665条（8）滤袋材质氟美斯（9）花板厚度 8mm（10）安全阀 13个2、脉冲反吹系统（1）电磁脉冲阀 220V，50HZ（2）喷吹管数量 15根3、氮气系统（1）氮气罐 20m³（2）气源设计压力 1.8MPa（3）气力输灰： 0.15~0.25MPa，DN125（4）脉冲反吹： 0.25~0.30MPa，DN150（5）吹扫、气动阀、仪表： 0.6MPa，DN100、DN80、DN25 4、输卸灰系统（1）电动卸灰耐磨球阀(防爆型)： DN300，FQ947AF-2.5（2）气动钟形耐磨卸灰阀(防爆型)： DN300，PZ643MX-2.5（3）电动卸灰耐磨球阀(防爆型)： DN80，FQ947AF-2.5（4）螺旋加湿机：（5）输灰管道尺寸： DN1255、阀门（1）出入口电动扇形耐磨盲板阀(防爆型)： DN600，F943X-2.5（2）出入口电动金属硬密封耐磨蝶阀(防爆型)： DN600，D943P-2.5（3）荒煤气放散电动金属硬密封蝶阀(防爆型)： DN1400，D943P-2.5C（4）荒煤气放散电动敞开式盲板阀(防爆型)： DN1400，F944X-2.5C（5）净煤气放散电动金属硬密封蝶阀(防爆型)： DN1400，D943P-2.5C（6）净煤气放散电动敞开式扇形盲板阀(防爆型)： DN1400，F944X-0.5C二、主要工艺控制指标1、含尘量入口含尘量：约12 g/m3出口含尘量：≤10mg/ m32、温度正常使用温度：80~280℃（瞬间10分钟内300℃）3、流量（1）正常煤气处理风量m3/h（2）最大煤气处理风量m3/h4、压力炉顶压力：200KPa~250KPa三、除尘器运行操作规程1、单个箱体投运的操作（1）关闭箱体与外界连接的一切阀门、人孔等。
