EC-JET_喷码机_资料

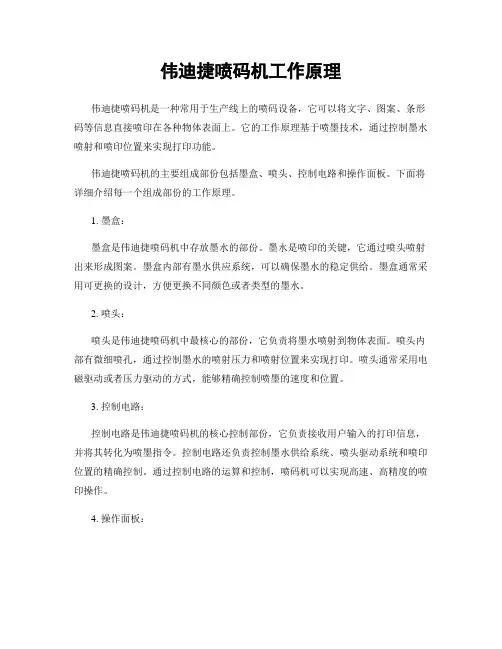

伟迪捷喷码机工作原理
伟迪捷喷码机工作原理伟迪捷喷码机是一种常用于生产线上的喷码设备，它可以将文字、图案、条形码等信息直接喷印在各种物体表面上。
它的工作原理基于喷墨技术，通过控制墨水喷射和喷印位置来实现打印功能。
伟迪捷喷码机的主要组成部份包括墨盒、喷头、控制电路和操作面板。
下面将详细介绍每一个组成部份的工作原理。
1. 墨盒：墨盒是伟迪捷喷码机中存放墨水的部份。
墨水是喷印的关键，它通过喷头喷射出来形成图案。
墨盒内部有墨水供应系统，可以确保墨水的稳定供给。
墨盒通常采用可更换的设计，方便更换不同颜色或者类型的墨水。
2. 喷头：喷头是伟迪捷喷码机中最核心的部份，它负责将墨水喷射到物体表面。
喷头内部有微细喷孔，通过控制墨水的喷射压力和喷射位置来实现打印。
喷头通常采用电磁驱动或者压力驱动的方式，能够精确控制喷墨的速度和位置。
3. 控制电路：控制电路是伟迪捷喷码机的核心控制部份，它负责接收用户输入的打印信息，并将其转化为喷墨指令。
控制电路还负责控制墨水供给系统、喷头驱动系统和喷印位置的精确控制。
通过控制电路的运算和控制，喷码机可以实现高速、高精度的喷印操作。
4. 操作面板：操作面板是用户与伟迪捷喷码机进行交互的界面，用户可以通过操作面板设置打印参数、输入打印内容等。
操作面板通常包括显示屏、按键和旋钮等，用户可以通过这些控制元件来完成对喷码机的操作。
伟迪捷喷码机的工作流程如下：1. 设置打印参数：用户通过操作面板设置打印参数，包括打印速度、打印分辨率、字体大小、打印方向等。
这些参数会被控制电路记录下来，并在打印过程中进行控制。
2. 输入打印内容：用户通过操作面板输入需要打印的文字、图案、条形码等内容。
控制电路会将这些内容转化为喷墨指令，并传输给喷头。
3. 墨水供给：控制电路会控制墨盒中的墨水供给系统，确保墨水的稳定供给。
墨水从墨盒中流向喷头，准备进行喷墨操作。
4. 喷墨操作：控制电路根据喷墨指令控制喷头的喷墨压力和喷墨位置，喷头会将墨水喷射到物体表面，形成所需的文字、图案等。
管材喷码机价格

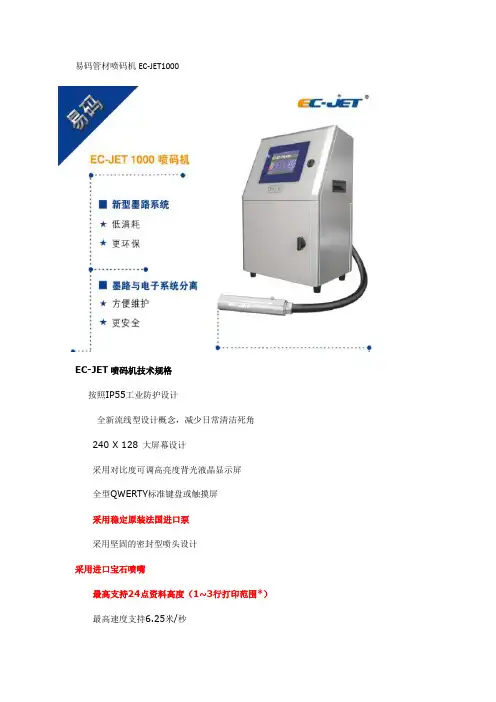

易码管材喷码机EC-JET1000
EC-JET喷码机技术规格
按照IP55工业防护设计
全新流线型设计概念，减少日常清洁死角
240 X 128 大屏幕设计
采用对比度可调高亮度背光液晶显示屏
全型QWERTY标准键盘或触摸屏
采用稳定原装法国进口泵
采用坚固的密封型喷头设计
采用进口宝石喷嘴
最高支持24点资料高度（1~3行打印范围*）最高速度支持6.25米/秒
海量资料存储模式，可实现资料的无限量扩充
支持一键式开关机
具有喷头自动清洗功能
采用墨滴速度自动追踪系统（VOD），更快、更稳定的追踪墨水质量防墨水、稀释剂误添加设计系统
防墨水污染的台阶型设计
支持所见即所得创建、编辑资料
支持在线创建、编辑资料
支持简易图案编辑功能（Logo edit）
支持图案在线修改功能
可制作永久图案保存芯片
高达20位的序列号
支持16进制序列号
支持大写中文序列号
支持在线序列号复位功能
内置9点、12点、16点、24点中文字库
具有三种汉字输入法：拼音、区位、注音
支持RS232通讯功能
支持资料备份功能。

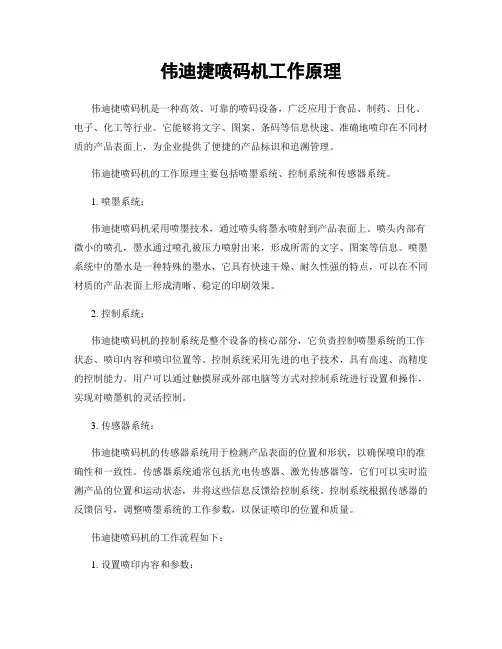

伟迪捷喷码机工作原理
伟迪捷喷码机工作原理伟迪捷喷码机是一种高效、可靠的喷码设备，广泛应用于食品、制药、日化、电子、化工等行业。
它能够将文字、图案、条码等信息快速、准确地喷印在不同材质的产品表面上，为企业提供了便捷的产品标识和追溯管理。
伟迪捷喷码机的工作原理主要包括喷墨系统、控制系统和传感器系统。
1. 喷墨系统：伟迪捷喷码机采用喷墨技术，通过喷头将墨水喷射到产品表面上。
喷头内部有微小的喷孔，墨水通过喷孔被压力喷射出来，形成所需的文字、图案等信息。
喷墨系统中的墨水是一种特殊的墨水，它具有快速干燥、耐久性强的特点，可以在不同材质的产品表面上形成清晰、稳定的印刷效果。
2. 控制系统：伟迪捷喷码机的控制系统是整个设备的核心部分，它负责控制喷墨系统的工作状态、喷印内容和喷印位置等。
控制系统采用先进的电子技术，具有高速、高精度的控制能力。
用户可以通过触摸屏或外部电脑等方式对控制系统进行设置和操作，实现对喷墨机的灵活控制。
3. 传感器系统：伟迪捷喷码机的传感器系统用于检测产品表面的位置和形状，以确保喷印的准确性和一致性。
传感器系统通常包括光电传感器、激光传感器等，它们可以实时监测产品的位置和运动状态，并将这些信息反馈给控制系统。
控制系统根据传感器的反馈信号，调整喷墨系统的工作参数，以保证喷印的位置和质量。
伟迪捷喷码机的工作流程如下：1. 设置喷印内容和参数：用户通过控制系统设置喷印的文字、图案、条码等内容，并调整喷墨系统的工作参数，如喷墨速度、喷墨压力等。
2. 检测产品位置：传感器系统检测产品的位置和形状，将这些信息传输给控制系统。
3. 喷墨：控制系统根据传感器的反馈信号，控制喷墨系统的工作状态，喷墨系统将墨水喷射到产品表面上，形成所需的信息。
4. 检验喷印效果：喷印完成后，用户可以对喷印效果进行检验，确保印刷质量符合要求。
5. 重复喷印：如果需要连续喷印多个产品，控制系统会自动调整喷墨系统的工作参数，实现连续、高效的喷印操作。
伟迪捷喷码机的工作原理简单明了，通过喷墨系统、控制系统和传感器系统的协同工作，实现了高速、高精度的喷印操作。
EC-JET_喷码机_资料
注意：在喷码机刚通电的情况下，此5个指示灯将顺序循环闪烁3次。表示喷码 机在进行自检
操作界面
信息号
信息编辑区域
功能菜单
仪表栏
状态栏
油墨、溶剂添加口
油墨添加口
溶剂添加口
标准接口
电源开关
电眼同步器接口
单相90~220V电源接口
RS232接口
报警灯输出接口
喷头
正压空气出口
喷嘴
偏转板
回收槽 温度传感器 充电电极 相位、VOD传感器
6330
3168 3168 2112
7点标准
12点标准 16点标准 24点标准
1055
528 528 352
396 396 264
-
287 192
132
243 243 162
186 124
*当使用加长资料后，资料数将由原46条减少至23条 **如果当前喷码机只有5条资料数，将减少至3条资料。资料1为标准资料 长度，资料2为加长资料长度
产品简介
EC-JET 200N （EC-JET 200标准型）
EC-JET 200H （EC-JET 200高速型）
EC-JET 300N （EC-JET 300标准型） EC-JET 300H（EC-JET 300高速型） EC-JET 400N （EC-JET 400标准型）
EC-JET 400H （EC-JET 400标准型）
光栅数 资料高度
2232 1116 1116 7点标准 12点标准 16点标准 372 186 186 139 139 101 85 85 65
744
24点标准
124
93
-
67
53
57
喷码机说明书
■敬请注意■用户在使用大字符喷码设备前，请详细阅读本手册，以免造成损失。
目录第一章产品概述第二章本手册使用说明第三章安全使用说明第四章系统安装安装准备设备安装初步设置精确调整第五章维护及日常使用例行开机喷头清洗清洗喷嘴墨水灌注第六章打印信息设定第七章编辑变量第八章编辑图形第九章密码管理第十章系统管理第十一章厂方服务第十二章问题解决帮助附录一图形输入方式附录二消耗品及零件订货须知第一章产品概述大字符工业喷码系统，是采用先进的喷墨技术制造的，可以满足工业现场实时大量喷印产品的需要。
为用户提供低成本、高寿命的大字符喷码解决方案。
手持式大字符喷码系统包含控制单元、小车、喷印单元三部分，安装正确，可以手持喷头在各种形状的物体上喷印。
软件可以支持多达100条打印信息和100个用户定义图形的编辑和存储;能进行9级的加重打印控制。
该软件完全采用友好的中文界面，喷码常用的汉字输入可以象输入字母一样地方便。
第二章手册使用说明《用户使用指南》详细说明了大字符工业喷码系统的使用方法和注意事项，适合首次使用本系统的操作者阅读。
初次使用本系统的用户请按照以下步骤使用本手册：1．详细阅读《用户使用指南》。
2．参照第四章“系统安装”检查使用现场是否具备安装条件，包括电源、安装空间、安装地基或安装孔。
3．参照第四章“系统安装”正确安装本系统，并调整打印头与产品的相对位置。
4．参照第六章“设定打印信息”设置打印信息。
5．检查系统是否工作正常及能否正常进行第五章要求的维护工作。
6．完成以上步骤后，妥善保管本手册。
第三章安全使用说明电气要求：电源： 220±10伏、50赫兹，标准交流电。
1．功率：小于100瓦。
2．插座：标准三芯插座，接地良好。
3．设备外壳接地良好。
环境要求：1．温度：5-45℃。
2．湿度：10%-90% ，无凝结。
3．避免粉尘环境4．避免靠近强电磁干扰，如电动机等。
人员防护：1．经常检查设备电源接地是否良好，避免触电事故。
伟迪捷喷码机培训 ppt课件
二 墨点充电
• 充电隧道是一个对墨滴充电的不锈 钢制线性电极，恰好在每个墨点形 成时和喷嘴驱动信号同频率的正脉 冲送到充电隧道上。
• 这个正脉冲使墨点在充电隧道内形
成时带上负电荷，这一过程是通过 +
吸引墨滴表面的正电荷电子来完成
的。
—
• 尽管充电隧道中有多个墨点，正脉 冲（充电隧道上）仅在墨点断开的 特定时间内完成充电。这就使得每 一个墨点都可单独控制的。
充电极板 SP355193 墨水阀(带AF) SP355198
高压极板356725
高压极板支架 SP355199
10K限流电阻 200419
喷嘴 SP371675
接地极板 356267
回收槽 SP356858
ppt课件
EXCEL机器基本结构
排放钮 SP374563
新式墨水盒 390590
回收管橡胶接头 356148
液位低开关 SP204446
传输压力调节 器374609
针形阀210606
电磁阀(黄)SP205991
电磁阀 SP206429
空气过滤器芯 203115
真空缓冲器 (SP356047)
真空发生器208267 ppt课件
EXCEL机器基本结构
空气压力检测器 SP204447 电池 207156
双高压电源 （sp355026) 固态继电器 205295
Charge Tunnel
Ground Plate
ppt课件
一 形成墨水流和墨滴
• 墨水通过恒定的压力(墨压)形成墨水流(墨线)。 • 喷嘴内的陶瓷震荡器在墨腔内部产生振动，这个振动传送到加压的墨线上，使
其断开为大小、间隔一致的墨点。这些墨点在充电隧道内形成。（在墨线离开 喷嘴口之后）。 • 断点的位置可通过改变震荡器的振幅（喷嘴驱动）来调整。
电子电池喷码机
易码电子电池喷码机EC-JET300EC-JET喷码机技术规格按照IP55工业防护设计全新流线型设计概念，减少日常清洁死角240 X 128 大屏幕设计采用对比度可调高亮度背光液晶显示屏全型QWERTY标准键盘或触摸屏采用稳定原装进口Micropump或法国进口泵采用坚固的密封型喷头设计采用进口宝石喷嘴最高支持24点资料高度（1~3行打印范围*）最高速度支持6.25米/秒海量资料存储模式，可实现资料的无限量扩充支持一键式开关机具有喷头自动清洗功能采用墨滴速度自动追踪系统（VOD），更快、更稳定的追踪墨水质量防墨水、稀释剂误添加设计系统防墨水污染的台阶型设计支持所见即所得创建、编辑资料支持在线创建、编辑资料支持简易图案编辑功能（Logo edit）支持图案在线修改功能可制作永久图案保存芯片高达20位的序列号支持16进制序列号支持大写中文序列号支持在线序列号复位功能内置9点、12点、16点、24点中文字库具有三种汉字输入法：拼音、区位、注音支持RS232通讯功能支持资料备份功能EC-JET喷码机的功能特点符合IP55工业防护等级采用美国原装进口油墨泵（Micropump）或法国进口泵采用进口宝石喷嘴，比其他非宝石喷嘴喷码机更稳定、更耐用采用先进VOD油墨黏度控制技术，实现在线打印时实时控制油墨黏度，达到最好、最稳定的打印效果内置9点、12点、16点、24点中文字库具有三种汉字输入法：拼音、区位、注音雄厚的技术力量，可以跟随客户的需求，定制软件具有实时状态检测，并具有简单明了的警示提示，更加容易操作。
喷码机资料
什么是喷码机喷码机是一种由单片机控制，非接触式喷墨标识系统。
其通过控制内部齿轮泵或由机器外部供应压缩气体，向系统内墨水施加一定压力，使墨水经由一个几十微米孔径喷嘴射出。
并由加在喷嘴上方晶体振荡信号将射出连续墨线分裂成频率相同，大小相等，间距一定的墨滴，然后，墨滴在经过充电电极时被分别充电，其所带电量大小由中央处理器CPU进行控制；再经过检测电极检测墨滴实际所带电量与相位是否正确；最后，带电墨滴在偏转电极形成偏转电场中发生偏转，从喷头处射出，分别打在产品表面不同位置，形成所需各种文字，图案等标识。
而没有被充电墨滴则打入回收槽，重新进入机器内部的墨水循环系统。
喷码机历史:喷码机是运用带电的墨水微粒，由高压电场偏转的原理，在各种物体表面上喷印上图案文字和数码，是集机电一体化的高科技产品。
产品广泛应用于食品工业、化妆品工业、医药工业、汽车等零件加工行业、电线电缆行业、铝塑管行业、烟酒行业以及其他领域，该机机可用于喷印生产日期、批号、条型码以及商标图案、防伪标记和中文字样，是贯彻卫生法和促进包装现代化强有力的设备。
喷码机理论发明于六十年代末，直到七十年代未才生产出世界第一台商用喷码机。
至今也只有日美等少数几个国家能生产这种喷码机。
自从1992年以来。
国内第一个生产喷码机的厂家出现结束了国外产品垄断的局面。
喷码机的喷嘴堵了怎么解决喷码机的关键部位是喷头，喷头中最容易出问题的是喷嘴。
喷码机墨水一般都是快干型的，还有一些是颜料型的，颜料容易沉淀，所以喷嘴比较容易堵塞。
虽然各大喷码机生产厂商和供应商都声称自己的喷码机有自动清洗功能。
虽然有些做得的确不错。
但是不可能从根本上消除喷嘴堵塞。
下面将介绍简单的喷嘴堵塞后处理方法。
喷嘴堵有多种情况，一是有墨线，但是墨线位置很偏，且每次都可能在不同的位置；二是根本就没有墨线。
对于第一种情况，我们可以先尝试直接在机器上操作，通过排气，冲洗，多次连续开关喷嘴的方法去冲开喷嘴。
这种方法在大多数情况下是很有用的，这样就免去了拆洗喷嘴的麻烦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6330
3168 3168 2112
7点标准
12点标准 16点标准 24点标准
1055
528 528 352
396 396 264
-
287 192
132
243 243 162
186 124
*当使用加长资料后，资料数将由原46条减少至23条 **如果当前喷码机只有5条资料数，将减少至3条资料。资料1为标准资料 长度，资料2为加长资料长度
注意：在喷码机刚通电的情况下，此5个指示灯将顺序循环闪烁3次。表示喷码 机在进行自检
操作界面
信息号
信息编辑区域
功能菜单
仪表栏
状态栏
油墨、溶剂添加口
油墨添加口
溶剂添加口
标准接口
电源开关
电眼同步器接口
单相90~220V电源接口
RS232接口
报警灯输出接口
喷头
正压空气出口
喷嘴
偏转板
回收槽 温度传感器 充电电极 相位、VOD传感器
溶剂添加次数： 表示的是当系统达到溶剂添加条件后，系统添加溶剂，该次数加1。 该参数不可更改，机器断电之后，该参数重设为0 溶剂添加条件： 设定压力〉溶剂添加压力 VOD稳定正常 没有报溶剂低警示（3.04） 暖机周期正常 压力测试正常
添加溶剂
开始喷射 停止喷射 快速喷射
开始喷印 停止喷印
测试喷印 清洗喷嘴 冲刷喷嘴 冲洗式停机 监查喷射 系统时间
监察喷射
压力 墨速 振幅 相位 000 溶剂添加 参考墨速 参考压力 读压力 185
00000
21081
120
181
000
000
资料参数设置
喷印高度、喷印定位、喷印宽度、反转喷印、喷印计数 喷印高度 -30% -25% -20% -15% -10% -5% Normal +5% +10% +15% +20% +25% +30% 喷印定位 0----65535 喷印宽度 0----65535 反转喷印 On Off
警告报警
PLUSED
说明
报警输出时使用脉冲式输出（控制电眼板上继电器的通断）
CONTINUOUS
报警输出时使用电平式输出（控制电眼板上继电器处于常开或者常 闭状态）
修改语言
ENGLISH 使用英文操作界面
说明
简体 CHINESE 繁体
使用简体中文操作界面 使用繁体中文操作界面（繁体需定制，需在订单里说 明）
诊断菜单
系统配置 设定压力 预充过滤器
在线切换资料
自动相位 墨速调整 暖机周期 充电值校准 充电值 报警测试 生成测试资料 系统冲洗 阀测试
Auto（默认）达到几个条件1、溶剂正常2、机器运行45分钟以上 On：停机时，都执行清洗过程 Off：都不执行清洗过程
参考vod是当油墨在理想的黏度下，墨点通过相位传感器与 vod传感器之间距离时所用的速度。 参考压力在油墨理想的黏度下，正常vod是所用的压力
打印出来看效果
资料编辑
二、编辑一条带变量的资料（包括时间、日期、序列数、计时资料）
生产日期 有效日期 批号
生产班次 序列数
资料编辑
汉字、图案编辑 运用windows画图软件可以描绘出点阵图形，然后根据点阵使用 简易logo编辑器进行编辑
更改序列号 1、进入编辑状态 2、将光标移至要修改的序列号上 3、按回车键 4、根据需要修改选项 5、按退出键保存序列号的修改 6、按退出键保存资料 序列号复位快捷键 方法一、 设置是每条资料一一对应的。不同的资料在设置不同的参数后，将与资 料一起保存
工作原理
基本原理图
晶振 喷嘴
过滤器
回收槽
油墨泵
油墨箱
溶剂箱
喷头工作原理图
带压力的油墨
晶振 喷嘴
充电电极 相位 正偏转板 负偏转板
VOD
回收槽
充电示意图 TP9 充电电极 PL1 255V
0V 1、相位检测： 正常的相位检测时，给墨点充12V电压； 2、打印 给墨点充不同的电压，致使墨点打印的位置不同
资料编辑界面
编辑资料
TEST PRINT F1：7 HIGH FULL
F3：段类型
VOD
墨线已停止
F2：粗体 OFF F4：键面
000 PHASE
2006-03-24 14:01:38
00000
PRESSURE
F1：字体 7 high full 9 high caps 12 high caps 16 high caps 16 high full 7 chinese 12 chinese 16 chinese 24 high caps Logo 5 high caps
日期格式
YY YYYY 2位年表示，如08年、09年 4位年表示，如2008年、2009年
说明
MM
MMM D DD DDD
2位月表示，如01月、02月
3位月表示，如JAN、FEB 每周中的第几天 2位日表示，如01日、02日 年中的第几天
密码 喷印高度 标定喷印高度
喷印宽度 喷印定位
喷印计数 反转喷印 粗度 设定时间 设定日期 辅助电眼
可选功能
1、喷头可升级为IP65防护等级 2、机箱外壳可升级为钛金属外壳 3、可选2米或4米喷头 4、外接报警装置
可选配件
1、同步器 2、远程控制软件 3、喷头落地支架 4、喷码机简易机架 5、喷码机机柜
标准资料 字体 7 X 5 9 X 7 12 X 10 16 X 10 24 X 13 12点中文 16点中文
产品简介
EC-JET 200N （EC-JET 200标准型）
EC-JET 200H （EC-JET 200高速型）
EC-JET 300N （EC-JET 300标准型） EC-JET 300H（EC-JET 300高速型） EC-JET 400N （EC-JET 400标准型）
EC-JET 400H （EC-JET 400标准型）
标识
必须安装图案芯片（IC509）该菜单才有效
远程 1、每条资料最多支持6个远程段 2、每个远程段中最多支持30个字符 3、每条资料中的远程段字符总数不能超过120个
资料编辑
一、编辑一条资料
名字的拼音（7 high full） 日期（固定文本）（7 high full） 电话号码（7 high full）
功能
正压空气出口 温度传感器 喷嘴 充电电极
说明
通过外界输入正压空气，用于保证喷头内的环境干净，一般用于灰 尘比较大的地方 用于检测喷头环境温度
目前拥有喷嘴型号：40u、60u、70u
对即将打印的墨点进行充电
相位、VOD传感 用于检测油墨的黏度 器 正、负偏转板
回收槽 用于将要喷印，已经充电的墨点偏转出来 用于回收不喷印出来的油墨，将油墨通过管路回收到墨水箱
电眼功能
OFF 不使用电眼功能
说明
TRIGGERED
喷码机每接收到一次电眼信号，执行一次喷印
ENABLE
喷码机在接收到电眼信号后。一直处于喷印 喷码机接收到一个外来信号（比如计算机RS232）后，执行一次喷 印
REMOTE
同步器 功能
OFF 不使用同步器功能
说明
ON
使用同步器功能
1 21080 1000 181 3(X) 1----中号喷头 21080---- 参考vod 1000----固定充电值 181----参考压力 X=1+2+1+0+8+0+1+0+0+0+1+8+1取个位数
说明
RESET SN
当辅助电眼触发后，正在喷印的序列号将重新复位，即从“起始值” 开始打印 当辅助电眼一直处于触发状态时，正在喷印的信息将水平翻转180 度。具体的效果跟设置“反转喷印”一样 当辅助电眼触发时，正在喷印的信息将水平翻转180度。具体的效 果跟设置“反转喷印”一样
INV MSG LV
INV MSG TR
喷印高度是指调整两行墨点之间的间距 喷印高度可选项：-30%、-25%、-20%、-15%、-10%、-5% Noraml、+5%、+10%、+15%、+20%、+25%、30%
1 2 3 4 5 6 7
1
增大喷印高度
2 3 4 5 6 7
喷印宽度是调整两列墨点之间的间距 调整范围：00000-----65535
EC-JET 技术人员培训
易达（广州）包装设备有限公司
目录
一、公司简介 二、产品介绍 三、EC-JET 200技术参数 四、EC-JET 300技术参数 五、工作原理
公司简介
易达亚洲有限公司是目前最具持续发展的 生产线包装设备及整体标识决方案的专业设备 供应商。旗下 “EC-JET” 品牌包括小字符喷 码机、激光打码机、智慧型产品检测系统等标 识产品系列，以及喷码机耗材系列，其制造基 地设在广州经济技术开发区，直接为广大用户 提供性能卓越、质量优异的产品标识设备，以 及便捷的售后服务和专业技术培训。
12345 增大喷印高度
1 2 3 4 5
当感应器感应到产品后，隔多长时间喷印。 范围：00000----65536
如果电眼设置为off或enable时，该设置为两条资料之间的间隔
反转喷印
ON
OFF
反转喷印=ON
反转喷印=OFF
粗度
可调整范围：1----9
粗度=1
粗度=3
辅助电眼 功能
OFF 不使用辅助电眼功能
界面简介
键盘布置
键盘 启动、停机键 显示屏幕 方向键
指示灯
功能键
QWERTY标准键盘布置
