改性5A分子筛化学吸附低浓度SO2
5A分子筛吸附剂技术及其应用进展
5A 分子筛吸附剂技术及其应用进展杜以村（中国石化 南京催化剂有限公司，江苏 南京 211512）［摘要］阐述了5A 分子筛吸附剂的最新技术进展，介绍了国产5A 分子筛吸附剂的工业制备原理，并对5A 分子筛吸附剂的市场前景进行了分析和展望，预期在未来油化一体化的发展趋势下，用于正构烷烃吸附分离装置的5A 分子筛吸附剂具有良好的应用前景。
［关键词］5A 分子筛；吸附剂；正构烷烃；吸附分离［文章编号］1000-8144（2021）06-0604-04 ［中图分类号］TQ 424 ［文献标志码］AProgress in industrial preparation and application of 5A zeolite adsorbentDu Yicun（Sinopec Nanjing Catalyst Co.，Ltd.，Nanjing Jiangsu 211512，China ）［Abstract ］The latest technology development of 5A zeolite adsorbent and the principle of industrial preparation of domestic 5A zeolite adsorbent were mainly reviewed. Besides ，the industrial application of 5A zeolite adsorbent was analyzed ，pointing out that the use of 5A zeolite adsorbent in n -alkane adsorption and separation unit would become more extensive under the tendency of refining and chemical integration in the future.［Keywords ］5A zeolite ；adsorbent ；n -alkanes ；adsorption separationDOI ：10.3969/j.issn.1000-8144.2021.06.016［收稿日期］2021-02-15；［修改稿日期］2021-03-09。
碱处理多级孔ZSM-5的酸性及吸附扩散性能研究
碱处理多级孔ZSM-5的酸性及吸附扩散性能研究初春雨;阎松;孟秀红;段林海【摘要】在不同条件下用NaOH处理ZSM-5分子筛,得到不同孔径分布的微-介孔多级ZSM-5分子筛,运用XRD、N2吸附-脱附、SEM、NH3-TPD和Py-FTIR 等方法对其进行表征.采用智能质量分析仪(IGA)等考察改性后的分子筛与苯分子之间吸附扩散性能及其与酸量及吸附位的构效关系.结果表明:碱处理不会改变分子筛整体的晶相结构,但是碱处理会一定程度破坏分子筛的结晶度;碱改性会形成微-介多级孔分子筛,并能调变分子筛的酸量,调变后酸量相对大的多级孔 ZSM-5分子筛有更多的吸附位,吸附量也会相应增大;此外,苯在多级孔ZSM-5上的传质性能不仅与多级孔ZSM-5分子筛的吸附位有关,还与孔结构有关;介孔含量越多,多级孔体系贯通性越好,苯的传质性能越好,越有利于多级孔ZSM-5活性位的吸附及其催化性能的提高.【期刊名称】《石油炼制与化工》【年(卷),期】2016(047)010【总页数】6页(P66-71)【关键词】NaOH;多级孔;ZSM-5;吸附位;扩散速率【作者】初春雨;阎松;孟秀红;段林海【作者单位】辽宁石油化工大学辽宁省石油化工催化科学与技术重点实验室,辽宁抚顺113001;辽宁石油化工大学辽宁省石油化工催化科学与技术重点实验室,辽宁抚顺113001;辽宁石油化工大学辽宁省石油化工催化科学与技术重点实验室,辽宁抚顺113001;辽宁石油化工大学辽宁省石油化工催化科学与技术重点实验室,辽宁抚顺113001【正文语种】中文HZSM-5分子筛因具有丰富的酸中心、高活性及规整的孔结构等优点被作为催化剂和选择性吸附剂应用于催化领域[1-5]。
然而由于ZSM-5相对狭窄单一的微孔结构，大分子在孔道中存在明显的扩散限制，微孔中活性位点的可接近性很差，造成反应物或产物聚集在酸中心过度裂化，导致副反应的发生，或者产品结焦堵塞孔道，严重影响较大的反应物及产物的扩散，造成催化反应的传质困难，降低目标产物的选择性。
5A分子筛安全技术说明书(MSDS)
化学品安全技术说明书产品名称：5A分子筛脱水剂按照GB/T 16483、GB/T 17519编制修订日期：2018年2月26日SDS编号：084最初编制日期：2010年5月5日第1部分化学品及企业标识化学品中文名称：5A分子筛脱水剂化学品英文名称：5A Molecular Sieve化学品俗名或商品名：5A分子筛企业名称：****有限公司地址：**省**号邮编：430074电子地址邮件：**@传真号码：+86-027-********企业应急电话：+86-027-********；国家应急电话：110 119 120 推荐用途和限制用途：5A分子筛可吸附小于该孔径的任何分子，一般称为钙分子筛。
它除具有3A，4A分子筛所具有的功效外，还可吸附C3—C4正构烷烃，氯乙烷，溴乙烷，丁醇等，可应用于正异构烃分离、变压吸附分离及水和二氧化碳的共吸附。
第2部分危险性概述紧急情况描述：GHS危险性类别：根据化学品分类，警示标签和警示性说明规范系列标准（参阅第十五部分），该产品属于非危险化学品，化学惰性。
标签要素：象形图：无警示词：无危险性说明：未有特殊的燃烧爆炸特性。
防范说明：离热源、明火。
禁止吸烟。
●预防措施：——远离热源、明火、热表面，禁止吸烟。
保持储存区域阴凉、干燥、通风，使用防爆电器。
在得到专门指导后操作。
在未了解所有安全措施之前，切勿操作。
——使用防爆型电器、通风、照明及其他设备。
——仅在室外或通风良好处操作。
——保持容器密闭。
——避免吸入蒸气（或雾）。
——戴防护手套和防护眼镜。
——空气中浓度超标时戴呼吸防护器具。
——作业区不得进食、饮水、吸烟。
——应避免释放到环境中。
●事故响应：——泄露：采取清扫、收集在密封容器中的措施。
如果接触或担心，就医。
——燃烧：可用泡沫二氧化碳、干粉、砂土扑救，用水灭火效果差。
——如皮肤接触，脱去污染的衣着，用肥皂水及清水彻底冲洗皮肤。
——如眼睛接触，立即翻开上下眼睑，用流动清水或生理盐水冲洗至少15min,就医。

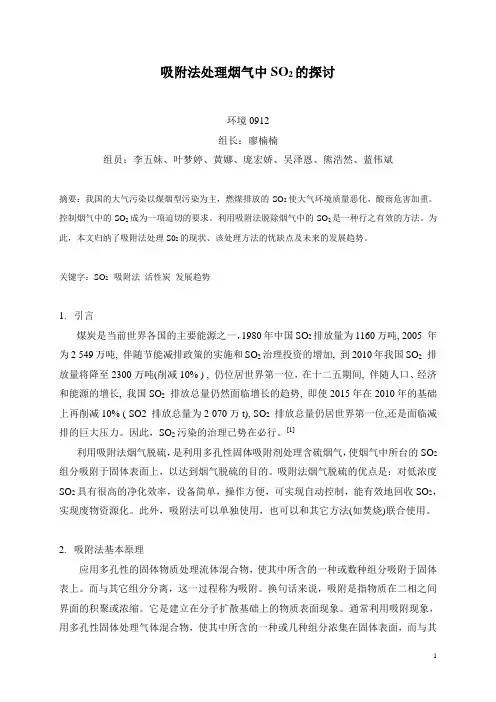

吸附法处理二氧化硫
吸附法处理烟气中SO2的探讨环境0912组长：廖楠楠组员：李五妹、叶梦婷、黄娜、庞宏娇、吴泽恩、熊浩然、蓝伟斌摘要：我国的大气污染以煤烟型污染为主，燃煤排放的SO2使大气环境质量恶化，酸雨危害加重。
控制烟气中的SO2成为一项迫切的要求。
利用吸附法脱除烟气中的SO2是一种行之有效的方法。
为此，本文归纳了吸附法处理S02的现状、该处理方法的忧缺点及未来的发展趋势。
关键字：SO2 吸附法活性炭发展趋势1.引言煤炭是当前世界各国的主要能源之一，1980年中国SO2排放量为1160万吨, 2005 年为2 549万吨, 伴随节能减排政策的实施和SO2治理投资的增加, 到2010年我国SO2排放量将降至2300万吨(削减10% ) , 仍位居世界第一位，在十二五期间, 伴随人口、经济和能源的增长, 我国SO2排放总量仍然面临增长的趋势, 即使2015年在2010年的基础上再削减10% ( SO2 排放总量为2 070万t), SO2排放总量仍居世界第一位,还是面临减排的巨大压力。
因此，SO2污染的治理已势在必行。
[1]利用吸附法烟气脱硫，是利用多孔性固体吸附剂处理含硫烟气，使烟气中所台的SO2组分吸附于固体表面上，以达到烟气脱硫的目的。
吸附法烟气脱硫的优点是：对低浓度SO2具有很高的净化效率，设备简单，操作方便，可实现自动控制，能有效地回收SO2，实现废物资源化。
此外，吸附法可以单独使用，也可以和其它方法(如焚烧)联合使用。
2.吸附法基本原理应用多孔性的固体物质处理流体混合物，使其中所含的一种或数种组分吸附于固体表上。
而与其它组分分离，这一过程称为吸附。
换句话来说，吸附是指物质在二相之间界面的积聚或浓缩。
它是建立在分子扩散基础上的物质表面现象。
通常利用吸附现象，用多孔性固体处理气体混合物，使其中所含的一种或几种组分浓集在固体表面，而与其他组分分开。
吸附是由于固体表面存在着剩余的吸引力而引起的。
根据吸附剂表面与吸附质之间发生吸附作用的力的性质，通常将吸附分为物理吸附和化学吸附。

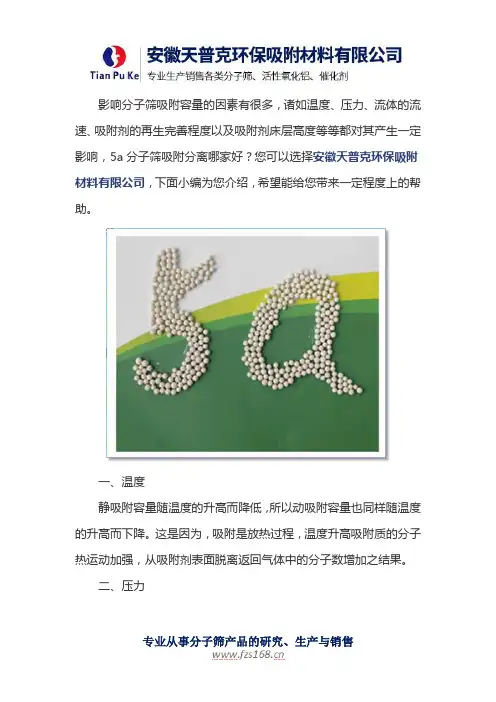

5a分子筛吸附分离
影响分子筛吸附容量的因素有很多，诸如温度、压力、流体的流速、吸附剂的再生完善程度以及吸附剂床层高度等等都对其产生一定影响，5a分子筛吸附分离哪家好？您可以选择安徽天普克环保吸附材料有限公司，下面小编为您介绍，希望能给您带来一定程度上的帮助。
一、温度静吸附容量随温度的升高而降低，所以动吸附容量也同样随温度的升高而下降。
这是因为，吸附是放热过程，温度升高吸附质的分子热运动加强，从吸附剂表面脱离返回气体中的分子数增加之结果。
二、压力压力高其吸附质的分压力也高即浓度提高，单位时间内碰撞吸附剂表面的分子数增加，因而被吸附的几率增加。
所以压力升高，静、动吸附容量都增加。
值得注意的是，一旦达到吸附质的饱和状态，随着压力的再提高，单位体积内吸附质的含量已经不再变化，这时吸附容量已与压力无关了。
三、流体的流速流体的流速高，吸附质在吸附床层内停留时间过短，吸附效果差，传质区增长，动吸附容量小。
但流速过低，净化设备单位时间内处理的气量少。
从吸附机理方面看，流体的极限速度是吸附速率。
诚然，假若流体流速高于吸附速率，即停留时间短于吸附时间，吸附就不会发生，其吸附容量为零。
只有在流体流速小于吸附速率的前提下，才具有流速越低吸附容量越小的规律。
安徽天普克环保吸附材料有限公司是原上海摩力克分子筛有限公司直属公司,本公司成立于2004年，由于生产量扩增，本公司在安徽合肥空港寿县新桥产业园投资建设生产基地。
公司目前拥有年产2000吨分子筛、1500吨活性氧化铝生产线各一条。
产品系列化、经营多元化，这些都是企业的发展方针，而OEM----更是公司多年的经营模式，并且得到广泛好评。
我们的用户涉及石油、化工、冶金、汽车、空调、电子仪表等行业，我们的客户群不仅是在国内而且遍及东南亚、欧美等地。
公司热忱欢迎国内外客商与我们真诚合作。
我们将以精美的产品、可靠的技术、精益求精的服务满足广大客户的要求。
分子筛广泛用于制氧、炼油、化工化肥、医药、钢铁、冶金、酒精、玻璃行业，是气体、液体纯制、分离干燥的好的产品。

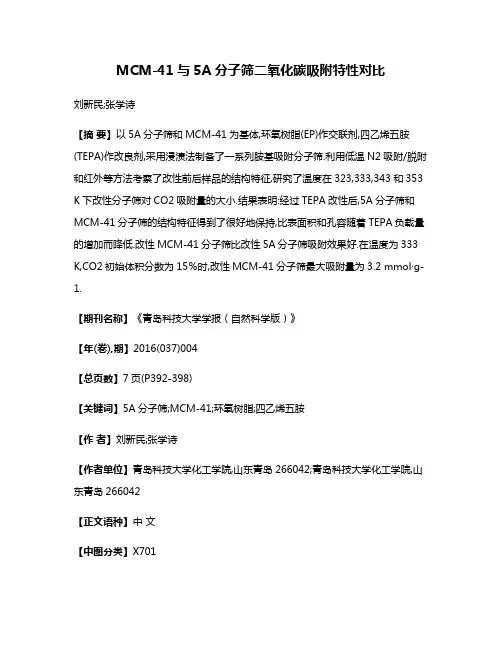

MCM-41与5A分子筛二氧化碳吸附特性对比
MCM-41与5A分子筛二氧化碳吸附特性对比刘新民;张学诗【摘要】以5A分子筛和MCM-41为基体,环氧树脂(EP)作交联剂,四乙烯五胺(TEPA)作改良剂,采用浸渍法制备了一系列胺基吸附分子筛.利用低温N2吸附/脱附和红外等方法考察了改性前后样品的结构特征,研究了温度在323,333,343和353 K下改性分子筛对CO2吸附量的大小.结果表明:经过TEPA改性后,5A分子筛和MCM-41分子筛的结构特征得到了很好地保持,比表面积和孔容随着TEPA负载量的增加而降低.改性MCM-41分子筛比改性5A分子筛吸附效果好.在温度为333 K,CO2初始体积分数为15％时,改性MCM-41分子筛最大吸附量为3.2 mmol·g-1.【期刊名称】《青岛科技大学学报（自然科学版）》【年(卷),期】2016(037)004【总页数】7页(P392-398)【关键词】5A分子筛;MCM-41;环氧树脂;四乙烯五胺【作者】刘新民;张学诗【作者单位】青岛科技大学化工学院,山东青岛266042;青岛科技大学化工学院,山东青岛266042【正文语种】中文【中图分类】X701CO2气体的吸附是工业科学领域研究的热点，通过实验方面的工作可以对吸附反应的条件进行优化，同时也对解释反应的微观机理、降低实验结论的不确定性等理论研究发挥着重要的作用。
燃煤电厂烟道气是CO2长期稳定集中的排放源，因此，分离和捕获电厂CO2成为控制CO2排放量的最有效手段之一[1]。
典型烟气包括10%～15%的CO2(浓度随燃料不同而变化)、5%～12%的水蒸气、3%～5%的O2及80%左右的N2。
由于烟气中CO2浓度较低，在利用或封存之前必须予以浓缩。
而浓缩后的CO2已被用于石油的开采[2]。
介孔二氧化硅孔结构整齐,且孔径、比表面积和孔容都较大，同时在孔壁和表面上具有大量吸附活性位[3-5]，因此，很多领域利用介孔材料作为载体对其进行有机官能团功能化，目前的研究主要集中在MCM-41、HMS、MCM-48、SBA-15和SBA-16[4-12]。
5A分子筛吸附剂吸附分离正构烷烃的研究
5A 分子筛吸附剂吸附分离正构烷烃的研究刘宇斯，王红超，乔晓菲，杨彦强，王德华，王辉国（中国石化 石油化工科学研究院，北京 100083）［摘要］采用自制无黏结剂5A 分子筛吸附剂，通过脉冲实验考察了吸附温度、解吸剂、吸附剂含水率和Ca 2+交换度对10～16碳数的正构烷烃吸附分离过程的影响。
实验结果表明，提高温度有利于提高12～16碳数的正构烷烃的吸附与脱附速率，较适宜的吸附温度为180 ℃；正庚烷作为解吸剂时，10～16碳数的正构烷烃对异构烷烃有较高的分离度，且正庚烷对14～16碳数的正构烷烃的脱附效果优于正戊烷和正己烷；吸附剂的含水率（w ）在0.2%～6.1%范围内变化时，10～16碳数的正构烷烃的吸附、脱附速率和分离度变化明显，含水率为3.3%时最高；吸附剂的Ca 2+交换度在70.8%～91.9%范围内变化时，对正构烷烃吸附分离效果影响不大，但Ca 2+交换度过高会降低13～16碳数的正构烷烃的吸附与脱附速率。
［关键词］5A 分子筛；吸附剂；正构烷烃；吸附分离［文章编号］1000-8144（2021）06-0534-07 ［中图分类号］TQ 424 ［文献标志码］AStudy on adsorption and separation of n -alkanes by5A molecular sieve adsorbentLiu Yusi ，Wang Hongchao ，Qiao Xiaofei ，Yang Yanqiang ，Wang Dehua ，Wang Huiguo（Sinopec Research Institute of Petroleum Processing ，Beijing 100083，China ）［Abstract ］The adsorption and separation process of C 10 to C 16 n -alkanes was investigated by pulse test using self-made binder-free 5A molecular sieve adsorbent. The influence of separation temperature ，desorbent ，water content and Ca 2+ exchange degree of the adsorbent on the separation effect was studied specifically. The results show that the high temperature is beneficial to the absorption and desorption rate of C 12 to C 16 n -alkanes ，while the suitable temperature is 180 ℃. The n -heptane desorbent brings a higher separation degree of C 10 to C 16 n -alkanes and much better desorption effect of C 14 to C 16 n -alkanes compared to that using n -pentane or n -hexane as desorbent. The adsorption rate ，desorption rate and separation degree of C 10 to C 16 n -alkanes change significantly with the water content of the adsorbent ranging from 0.2% to 6.1%，while optimal separation effect is given when the water content(w ) is 3.3%. When Ca 2+ exchange degree of the adsorbent ranged from 70.8% to 91.9%，no significant influence on the adsorption separation effect of n -alkanes was detected. However ，too much Ca 2+ being introduced could reduce the absorption and desorption rate of C 13 to C 16 n -alkanes.［Keywords ］5A molecular sieve ；adsorbent ；n -alkanes ；adsorption and separationDOI ：10.3969/j.issn.1000-8144.2021.06.005［收稿日期］2021-01-01；［修改稿日期］2021-03-11。
分子筛使用规范
分子筛本身是对极性分子具有吸附能力的。
前提是该分子直径比分子筛孔径小。
常用的分子筛有3A，4A，5A，13X，10X等。
分子筛的主要特性1、物理特性:比热:约0.95KJ/KgXK(0.23Kcal/KgX℃导热系数(脱水物):2.09KJ/MXK(0.506Kcal/mX℃水吸附热:约3780KJ/Kg(915Kcal/Kg)2、热稳定性和化学稳定性:分子筛能承受600—700℃ 的短暂高温,但再生温度一般在400℃ 以下。
分子筛可在PH值5-10范围的介质中使用;在盐溶液中能交换某些金属阳离子。
3、分子筛的特性分子筛是一类结晶的硅铝酸盐,由于它具有均一的孔径和极高的比表面积,所以具有许多优异的特点。
(1)按分子的大小和形状不同的选择吸附作用,即只吸附那些小于分子筛孔径的分子。
(2)对于小的极性分子和不饱和分子,具有选择吸附性能,极性越大,不饱和度越高,其选择吸附性越强。
(3)具有强烈的吸水性。
哪怕在较高的温度、较大的空速和含水量较低的情况下,仍有相当高的吸水容量。
3.1、基本特性:a)分子筛对水或各种气,液态化合物可逆吸附及脱附。
b)金属阳离子易被交换。
c)分子筛内部空腔和通道形成非常高的内表面积。
其内表面可高于分子筛颗粒的外表面积的10000-100000倍。
1、根据分子大小和形状的不同选择吸附——分子筛效应分子筛晶体具有蜂窝状的结构,晶体内的晶穴和孔道相互沟通,并且孔径大小均匀,固定(分子筛空腔直径一般在6—15埃之间),与通常分子的大小相当,只有那些直径比较小的分子才能通过沸石孔道被分子筛吸附,而构型庞大的分子由于不能进入沸石孔道,则不被分子筛吸附。
而硅胶,活性氧化铝和活性碳没有均匀的孔径,孔径分布范围十分宽广,所以没有筛分性能。
2、根据分子极性,不饱和度和极化率的选择吸附分子筛对于极性分子和不饱和分子有很高的亲和力;在非极性分子中,对于极化率在的分子有较高的选择吸附优势。
此外,沸点越低的分子,越不易被分子筛所吸附。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
改性5A分子筛化学吸附低浓度SO2王桂香;马福秋;付家宽;董国君【摘要】针对密闭空间低浓度二氧化硫气体危害人体健康的问题,本文采用将三乙醇胺负载于改性的5A分子筛制成吸附剂的方法,以去除低浓度有害SO2气体.通过固定床反应器检测硫化物的吸附容量,采用X-射线衍射仪(XRD)、扫描电子显微镜(SEM)、傅里叶红外光谱仪(FTIR)、X-射线光电子能谱仪(XPS)等表征吸附剂的性能.实验结果表明:SO2的吸附量主要受三乙醇胺的吸附量与反应温度的影响. TEA/MZs-100-20吸附剂对低浓度SO2气体显示出优异的吸附性能:在20℃下,三乙醇胺负载量为100wt%时,其穿透实验时间达到205 min,饱和吸附量达到91.41 mg／g.通过傅里叶红外光谱及XPS分析,证实了去除低浓度SO2的吸附反应机理.%To solve the problem of the presence of low-concentration sulfur dioxide gas in a confined space , which can endanger human health , in this paper, we introduce a method for preparing triethanolamine (TEA)-loaded ad-sorbents by modified 5A zeolite to remove the noxious low-concentration SO2.We tested the sulfide adsorption ca-pacities on a fixed bed reactor and characterized other properties by X-ray diffraction (XRD), scanning electron microscopy(SEM), Fourier transformed infrared (FTIR), and X-ray photoelectron spectroscopy (XPS).Our ex-perimental results show that the SO 2 sorption property is influenced significantly by the triethanolamine ( TEA) loading ratio and reaction temperature.TheTEA/MZs-100-20 absorbent shows a superior ability to remove low-con-centration SO2 from a gas stream.At 20℃ and a loading of 100 wt%, the TEA penetration experiment took 205 min, and its saturated adsorptionreached 91.41 mg/g.We verified the reaction mechanisms of the adsorbent remo-ving the low-concentration SO2 by FTIR and XPS.【期刊名称】《哈尔滨工程大学学报》【年(卷),期】2018(039)007【总页数】6页(P1251-1256)【关键词】化学吸附;SO2;改性5A分子筛;三乙醇胺;负载;反应机理【作者】王桂香;马福秋;付家宽;董国君【作者单位】哈尔滨工程大学材料科学与化学工程学院,黑龙江哈尔滨150001;哈尔滨工程大学材料科学与化学工程学院,黑龙江哈尔滨150001;泰安航天特种车有限公司,山东泰安271000;哈尔滨工程大学材料科学与化学工程学院,黑龙江哈尔滨150001【正文语种】中文【中图分类】X701.3二氧化硫(SO2)是一种大气污染物，对人类的生存有严重的影响。
船舶等舱室内如果含有低浓度的含硫气体，不仅危害工作人员的身体健康，而且由于含硫气体具有一定的酸性、腐蚀性，对船舶等设备有一定的破坏作用。
因此将含硫气体的浓度减少到排放标准以下，是工业上特别是船舶等密闭舱体亟待解决的问题。
吸附剂是由活性组分和惰性载体复合组成的[1]。
粘土、膨润土、沸石、高岭土及其改性材料由于易获得及价格便宜，因此被用于吸附剂载体[2]。
天然和合成沸石是重要的多孔固体，已被广泛作为分子筛用于气体分离[3]。
然而，它们有一个共同的缺点：相对较小的比表面积和低的吸附容量。
关于SO2吸附实验，大多数的文献报道均在高浓度(大于500×10-6 mg/L)[4]下进行。
但是，实际密闭舱室内存在的SO2浓度为100×10-6 mg/L，因此，去除低浓度SO2气体具有实际的研究意义。
改性5A分子筛(MZs)是一种新型的活性成分的载体材料，具有较大的比表面积、发达的孔隙结构和热稳定性。
氧化镁、氧化铜、氧化铁等金属氧化物已被加载在MZs载体上用作吸附材料[5]。
通过改性，不仅可以提高5A分子筛的吸附能力，还可以通过负载金属氧化物改变其孔隙结构。
然而，一些金属氧化物具有比三乙醇胺(TEA)弱的吸附能力。
三乙醇胺是叔胺，弱碱，分子结构中含三个-CH2OH基可作为还原剂[6]。
因此，本论文拟用三乙醇胺的碱性与还原性作为活性组分来脱除低浓度SO2气体。
本文采用TEA/MZs作为吸附剂，讨论影响脱硫效果的因素，提出化学吸附剂TEA/MZs与SO2的反应机理。
1 改性5A分子筛的制备及测试改性5A分子筛(MZs)载体的制备：1)将5A分子筛研磨至粉体，缓慢倒入2 mol/L的盐酸溶液中，持续搅拌3 h。
将一定量的Na2CO3溶液逐滴加入到混合液中，直至溶液呈中性。
离心、过滤、90℃干燥，研磨至200目待用；2)配制1 v%氨水、2 wt%十六烷基三甲基溴化铵(CTAB)混合液134 mL，恒温27℃；3)在搅拌的过程中，缓慢加入过筛后的5A分子筛(2.7 g)，边搅拌边逐滴加入正硅酸乙酯(TEOS)10 mL。
恒温持续搅拌2 h；4)经过滤、干燥(90℃)、焙烧(550℃，5 h)制得MZs载体。
MZs负载三乙醇胺化学吸附剂的制备：1)将一定质量的三乙醇胺(TEA)加入到50 mL去离子水中，并迅速搅拌，使其完全混合；2)将MZs粉体在搅拌的过程中缓慢加入到溶液中，超声振荡15 min，70℃恒温搅拌直至固液混合物中的水分完全蒸发；3)将制备的样品在烘箱中50℃干燥处理12 h，得到TEA/MZs吸附材料；所有样品标记为TEA/MZs-x-y(x为TEA的负载质量百分比，20、40、60、80、100和120 wt%；y为吸附材料的反应温度)。
吸附材料的物相结构分析是采用日本Rigaku公司生产的D/Max-ⅢA型X射线衍射仪(X-ray diffractometer，XRD)。
热重分析仪为德国耐驰公司生产的STA-409，升温速率15 ℃/min，氩气流速100 mL/min。
采用PerkinElmer 580B IR傅里叶变换红外光谱仪对吸附材料进行红外分析，用来表征化学键，识别吸附材料中的官能团。
X-射线光电子能谱(X-ray photoelectron spectroscopy，XPS)是在英国VG公司生产的ESCALABMKLL型X射线光电子能谱仪上进行的。
以Al Kα(1 486.6 eV)为射线源，其工作电压为12.5 kV，电流为20 mA。
吸附剂TEA/MZs-x对SO2气体的吸附量在固定床反应器上通过SO2的穿透实验来测定。
固定床反应器内有一根长度为450 mm，内径9 mm的石英管。
每次测试量取0.1 g的吸附材料放入石英管并控制石英管的温度。
SO2气体的入口浓度为60×10-6，气体流量为150 mL/min。
石英管末端由SKY2000气体检测仪来检测SO2出口浓度。
在测试之前通入30 minN2进行预处理。
穿透时间定义为当SO2气体在出口浓度达到1×10-6时所消耗的时间。
实验所测定的含硫气体的浓度达到10×10-6左右时结束穿透实验。
2 改性5A分子筛吸附剂的性能2.1 吸附材料的性能表征图1为5A分子筛、MZs和TEA/MZs-100的X射线衍射谱图。
5A分子筛有比较明显的衍射峰，归属于SiO2，Al2O3，Na2O和CaO[6]。
对于MZs，衍射峰强度变弱。
图1(c)中TEA/MZs-100无明显的衍射峰，说明经过负载三乙醇胺这种活性组分后，吸附材料的结构变为一种非晶态结构。
图1 不同化学吸附剂的XRD谱图Fig.1 The XRD patterns for different chemiadsorbents图2所示为TEA/MZs-100的热重-差热分析图谱。
从图2可知，当温度为25～150 ℃时，吸附材料出现了一段明显的失重，失重比例达到了10 wt%，该部分的失重是由于吸附材料中物理吸附的水分子在100 ℃左右蒸发所致。
随着温度的升高，在200～300 ℃出现第二阶段的失重现象，该阶段的失重原因是由于吸附材料上的三乙醇胺受热分解所致，其结果与差热结果所对应。
表明在200 ℃以下，三乙醇胺作为吸附材料的活性组分其物理性质相对稳定。
在300～500 ℃出现第三阶段的失重，此处的失重原因归于在制备改性分子筛过程中可能有少量CTAB 未能完全分解。
图2 MZs-100的热重-差热分析图谱Fig.2 The TG-DSC curves of theTEA/MZs-100图3为5A分子筛、MZs-100、TEA/MZs-100脱硫前后及TEA/MZs-100脱硫后部分放大的红外光谱图。
如图3所示，在红外光谱中，吸收峰在3 467～3 391 cm-1是由水分子或者-OH自由基振动引起的[7]。
吸收峰在1 650～1 630 cm-1是由水中的H-OH弯曲振动引起的。
从分子筛(图3中a)的红外光谱，波长为676 cm-1处出现一个强吸收峰，该吸收峰归属于分子筛中的Al-O键振动[8]。
对于改性分子筛(图3中b)，在465、798和1 078 cm-1出现三个强吸收峰，这是由Si-O-Si键的对称和非对称振动引起的[9]。
由图3中c和图3中d可以看出，红外光谱在2 830～2 695 cm-1范围出现强吸收峰，这是由C-H正常拉伸和变形振动引起的吸收峰[10]。
吸收峰从2 886 cm-1(图3中c)转变为2 898 cm-1(图3中d)以及从2 951 cm-1(图3中c)转变为2932 cm-1(图3中d)，表明TEA吸附二氧化硫气体后其的结构发生了变化。
