OCA20视频接触角测量仪使用注意事项
接触角测量仪使用方法说明书
接触角测量仪使用方法说明书一、引言接触角测量仪是一种用于测量液体或固体与固体之间接触角的仪器。
本使用方法说明书旨在帮助用户正确操作该仪器，以获得准确的接触角测量结果。
二、仪器结构接触角测量仪由以下几个部分组成：1. 主机：包括测量仪的核心组件和控制面板。
2. 显示屏：用于显示测量结果和操作界面。
3. 角度调节装置：用于调整测量仪的角度。
4. 平台：提供放置待测样品的空间。
5. 接触角测量系统：包括照明系统和影像采集系统。
三、使用步骤1. 准备工作将接触角测量仪放置在平稳的工作台上，并确保周围环境干净无尘。
接通电源，待仪器启动后，进入待机状态。
2. 样品准备将待测液体或固体样品放置在平台上，并确保样品表面光滑、无气泡等干扰因素。
3. 定标根据实际需要，选择一个已知接触角的标准样品进行定标。
将标准样品放置在平台上，调整仪器的角度和焦距，使其对准样品表面。
通过仪器的操作界面，记录下标准样品的接触角数值。
4. 测量将待测样品放置在平台上，调整角度和焦距，确保样品表面完全清晰可见。
在操作界面上点击“开始测量”按钮，仪器将自动采集样品表面的图像，并计算出接触角的数值。
5. 数据分析根据测量结果，可以进行一系列的数据分析和处理。
通过仪器的操作界面，可以导出测量结果的报告或图表，并进行接触角的比较和统计分析。
四、注意事项1. 使用时请仔细阅读本使用方法说明书，并按照说明操作仪器。
2. 在使用仪器之前，请确保仪器处于正常工作状态。
3. 样品表面应保持清洁和光滑，避免有灰尘、油污等干扰因素。
4. 在进行测量时，应尽量避免干扰物（如气泡、杂质等）进入样品。
5. 为了保证测量结果的准确性，建议进行多次测量，并取平均值作为最终结果。
6. 使用完毕后，请及时关闭仪器，并清理样品台面和仪器外部。
7. 如遇到仪器故障或操作问题，请联系相关技术人员进行维修或咨询。
五、总结通过本使用方法说明书，相信您已经了解了接触角测量仪的使用方法。
接触角测量仪的使用方法和注意事项 接触角测量仪操作规程
接触角测量仪的使用方法和注意事项接触角测量仪操作规程接触角是指在一固体水平平面上滴一液滴，固体表面上的固—液—气三相交界点处，其气液界面和固液界面两切线把液相夹在其中时所成的角。
接触角测试仪紧要用于测量液体对固体的接触角即液体对固体的浸润性，仪器可以测量各种液体对各种材料的接触角。
使用方法：一、制备固体粉末样品1、将待测样品在真空烘箱中干燥24h，取出后磨碎至40目以下。
2、取确定量的固体粉末1勺放在压片模具中，固定好。
3、将压片模具放在压片机上，关闭放气阀，然后上下压动压杆，使压力升至20MPa，压力在此数值下保持5分钟。
4、放气，取出压片。
5、将其放在玻璃片上测定。
二、测定1、接通电源，打开电脑，插上启动U盘。
2、打开“接触角软件”文件夹，单击接触角测定软件中的“AngleM”。
3、打开光源旋钮，顺时针旋转可看到光源亮度加强，依据电脑显示图像调整光源亮度。
4、调整滴液（液体为预处理时所使用的缓冲溶液，也可以为水，或其他液体）针头，使其显现在图像的中心。
5、调整调整手轮，直到图像清楚。
6、将玻璃注射器装满液体，安装在固定架上。
旋转测微头可将液体流出。
7、将准备好的样品放在玻璃片上,然后将玻璃片放在工作台上。
工作台可通过旋钮上、下、左、右移动，以使其物像显现在光源中心。
8、旋转测微头，流出一滴液体到固体表面，静等1秒后，单击“采集当前显示的图像”，可采集到液体在固体表面上的图像。
9、接受“手工做圆、切线法”，可测出液体在固体表面的接触角。
10、右键图像，可将测量的结果保存在图像上，然后点击“文件”中的“另存为”可将结果保存在文件夹中。
注意事项：1、液滴尽量靠近试样的前端边缘（可使液滴的下边缘清楚）；2、液滴尽可能位于视窗的中心；3、液滴边缘要清楚、规定；4、将窗口界面按次序调整好（调整前后焦距和放大焦圈将窗口上端的黑圈尽量除去掉）；5、液滴形态，液滴上边缘如显现很宽的亮白边，说明试样平台前后端倾斜不水平。
SCA20型接触角测量仪操作流程及注意事项
SCA20接触角测量仪操作流程及注意事项一、启动过程：恒温水浴→温度控制器→接触角测量仪→SCA20软件二、关闭过程：与启动过程方向相反三、测量前准备：1.装针：将注射器推入凹槽内，轻轻旋紧旋钮，推紧注射马达与活塞相接处，点击软件上侧手动按钮，屏幕背景变至红即可对测量仪进行手动操作，按下马达下箭头，排除注射器内空气。
2.调节光源，与摄像头焦距，针头位置，使屏幕图像清晰，黑白对比度明显，针头处于屏幕合理位置。
3.关闭手动操作，点击软件上侧的齿轮按钮（或再次点击手动按钮）改为软件操作，此时背景变为蓝色，软件操作栏中前两项为仪器的维护及初始化，出现注射器活塞无法自由上下运动等问题时点击第二项进行初始化维护。
第三项为注射液滴，亮度控制，温度控制等功能。
4.设置放大倍数：打开结果框：File→new→result collection window，在M-Infor栏内的ref-size中填入针头外径，将屏幕中的两条基线均放于针头合适位置上，点击按钮，结果框中mag栏中自动出现放大倍率。
（每次换针头、调节焦距后都要进行放大倍数的设置）此时可进行接触角及表面张力等的测量。
四、静态接触角测量：1.选择Sessile drop模式2.打开结构窗口记录测量结果3.在Device Control对话框中，点击注射按钮，弹出对话框Dispense Units（右侧ES 5代接到串口5），在注射体积内输入注射液滴体积，速度档选择注射速度，点击注射按钮Dispense进行注射4.上移固体平台，使固体平面与液滴轻触，此时，液滴落到固体平面上即可进行接触角的测量5.点击snap对图像进行抓拍，调节两条基线位置到针口与样品之间。
点击找三相点，也可人为找三相点：利用键盘的上下键调节高低，左右键调节倾斜度，双击该基线即变为水平，点击对液滴进行积分，点击测量左右接触角，options→Display colums中记录了左右接触角的值，也可delete直接删除。
接触角测量仪的使用及注意事项 接触角测量仪常见问题解决方法
接触角测量仪的使用及注意事项接触角测量仪常见问题解决方法（1）水的纯度或清洁度确定要有保证。
通常而言，建议测试水滴接触角值时接受二次蒸馏水更好。
（2）尽量保证室温的稳定性。
众所周知，水的表面张力值受温度影响而有变化。
但对于超疏水或超亲水表面时，接触角值事实影响并非很大，约在2度之内。
（3）测试水滴角前，确定要作进液系统及水的清洁度的判定。
方法为，测试之前，接受基于ADSA－RealDrop算法的Young—Laplace方程拟合法对水的表面张力值进行测试。
ADSA—RealDrop 法由于不受针头直径的影响，因而是目前zui为理想的测试水的表面张力值的方法。
假如测得的表面张力值符合文献值，即20摄氏度时可以达到72.75mN/m时，则说明测试用探针水和进液系统是干净的。
假如测试值低于70mN/m，则说明体系是不干净的。
假如高于75mN/m，则说明测试方法有问题。
（4）对于小于10度接触角值的体系而言，确定要接受遮光板和UV过滤技术，否则测值精度、自动化程度会大大降低，特别对于LCD、OLED、空调铝箔等。
同时，在测试方法上，尽量接受全自动圆拟合技术。
（5）对于大于10度，或大于120度的水滴角的测试时，测试方法接受ADSA—RealDrop法的Young—Laplace方程拟合法，此时的样品极可能是非轴对称的，假如接受基础的Young—Laplace方程拟合法，由于其为轴对称的，测值结果会偏大；假如接受圆拟合法或双圆拟合法，测值结果偏小，无法拟合轮廓曲线；假如接受椭圆拟合法，对于大于120度的水滴，轴中心的上下两部分为非轴对称，同样无法拟合；而ADSA－RealDrop法为非轴对称，两侧水接触角分别计算，且可以修正重力系数对水滴角测值的影响，具有重复性好、不受液体体积影响、测值精度高的优点，因而是zui理想的测值方法。
（6）3D接触角测试。
在有条件时，可以采购3D接触角模块，可以特别快速的判定材料表面的清洁度。
《视频光学接触角测量仪OCA操作手册》
《视频光学接触角测量仪OCA操作手册》视频光学接触角测量仪OCA操作手册一开机顺序1打开电脑2打开水浴（选配）3打开温控附件（选配）4打开仪器主机5打开仪器软件二软件界面打开软件后，软件界面为软件界面点开键，会弹出操作窗口（下图红圈）操作窗口在此窗口中，我们从上往下可以依次看到Maintenance，Reference Run，Device Control，Automation这几个选项卡。
我们可以拖动它到屏幕右边。
Maintenance和Reference Run是对仪器进行维护用的，相当于回到出厂设置，我们基本上不用动它。
同样Automation这个选项我们也用不到。
我们用到的最多的是Device Control这个选项，我们可以看到有一些图标在此选项卡里。
配置不同的附件，就会有不同的功能，对应不同的图标。
在上图中，我们可以看到的图标有Dispense unit（注射单元窗口），Illumination（光源亮度），TBU90e（90°电动斜板附件），Temperature Sensor 1（温度探头1），Temperature Sensor 2（温度探头2），Temperature Sensor 3（温度探头3），Temperature Controller TEC 400（400°温控附件）。
根据不同的配置，图标也会不同。
三结果窗口打开结果窗口每次进行实验之前，不论是接触角实验还是表面张力实验，都需要打开一个结果窗口Result Collection Window。
它是用来收集结果处理数据用的，位置在File-New-Result Collection Window。
结果窗口结果窗口大致分为三个部分。
1.左边一栏是显示数据用的，显示的物理量可以根据需求调整。
步骤为：在空白处点击右键，选择Options，在弹出的窗口中，选择Display Colums。
左边的红圈里是可选的物理量，右边的红圈是会显示的物理量，通过中间的箭头选中。
接触角测试仪设备安全操作规程

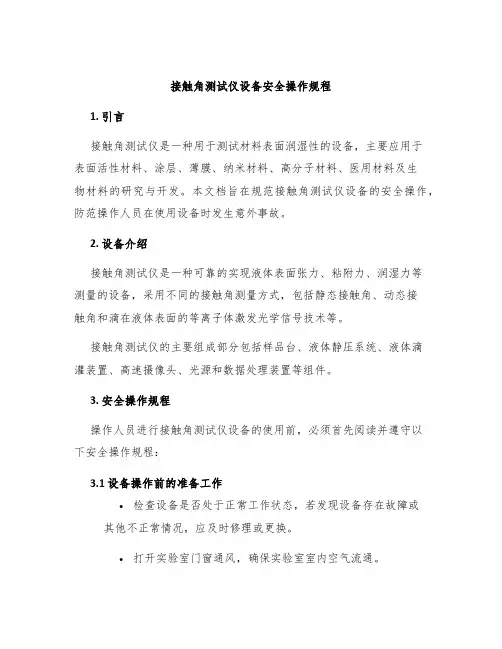

接触角测试仪设备安全操作规程
1. 引言
接触角测试仪是一种用于测试材料表面润湿性的设备，主要应用于
表面活性材料、涂层、薄膜、纳米材料、高分子材料、医用材料及生
物材料的研究与开发。
本文档旨在规范接触角测试仪设备的安全操作，防范操作人员在使用设备时发生意外事故。
2. 设备介绍
接触角测试仪是一种可靠的实现液体表面张力、粘附力、润湿力等
测量的设备，采用不同的接触角测量方式，包括静态接触角、动态接
触角和滴在液体表面的等离子体激发光学信号技术等。
接触角测试仪的主要组成部分包括样品台、液体静压系统、液体滴
灌装置、高速摄像头、光源和数据处理装置等组件。
3. 安全操作规程
操作人员进行接触角测试仪设备的使用前，必须首先阅读并遵守以
下安全操作规程：
3.1 设备操作前的准备工作
•检查设备是否处于正常工作状态，若发现设备存在故障或其他不正常情况，应及时修理或更换。
•打开实验室门窗通风，确保实验室室内空气流通。
接触角测试仪使用方法
接触角测试仪使用方法接触角测试仪是一种用于测量液体在固体表面的接触角的仪器，它可以帮助我们了解液体与固体表面的相互作用情况。
接触角测试仪的使用方法对于获得准确的测试结果非常重要，下面将介绍接触角测试仪的使用方法。
首先，准备工作。
在进行接触角测试之前，需要对接触角测试仪进行一些准备工作。
首先，确保接触角测试仪的各个部件都处于正常工作状态，包括光源、相机、支架等。
其次，选择合适的测试样品和液体，确保样品表面干净平整，液体纯度高，无气泡和杂质。
接着，安装样品。
将准备好的样品放置在接触角测试仪的测试台上，并使用支架固定好。
确保样品表面与测试仪的相机成像平面平行，以保证测试结果的准确性。
然后，调整参数。
在进行接触角测试之前，需要根据实际情况调整测试仪的参数，包括光源亮度、相机对焦、液滴大小等。
确保参数的设置能够使测试结果清晰可见，并且符合测试要求。
接下来，进行测试。
通过接触角测试仪的操作界面，启动测试程序，使相机对准样品表面上的液滴。
在测试过程中，需要确保实验环境的稳定，避免外界因素对测试结果的影响。
同时，需要及时记录测试数据，包括液滴的形状、大小、位置等信息。
最后，分析结果。
当测试完成后，需要对测试结果进行分析。
根据测试数据，计算出液体在固体表面的接触角，并对结果进行评估和比较。
同时，也可以根据需要对测试过程中的参数进行调整，以获得更加准确的测试结果。
总之，接触角测试仪的使用方法对于获得准确的测试结果至关重要。
在使用接触角测试仪时，需要进行充分的准备工作，调整好参数，并且在测试过程中保持稳定的实验环境。
通过正确的操作方法和数据分析，可以获得准确可靠的测试结果，为液体与固体表面的相互作用提供重要参考。
《视频光学接触角测量仪OCA操作手册》
视频光学接触角测量仪OCA操作手册一开机顺序1打开电脑2打开水浴（选配）3打开温控附件（选配）4打开仪器主机5打开仪器软件二软件界面打开软件后，软件界面为软件界面点开键，会弹出操作窗口（下图红圈）操作窗口在此窗口中，我们从上往下可以依次看到Maintenance，Reference Run，Device Control，Automation这几个选项卡。
我们可以拖动它到屏幕右边。
Maintenance和Reference Run是对仪器进行维护用的，相当于回到出厂设置，我们基本上不用动它。
同样Automation这个选项我们也用不到。
我们用到的最多的是Device Control这个选项，我们可以看到有一些图标在此选项卡里。
配置不同的附件，就会有不同的功能，对应不同的图标。
在上图中，我们可以看到的图标有Dispense unit（注射单元窗口），Illumination（光源亮度），TBU90e（90°电动斜板附件），Temperature Sensor 1（温度探头1），Temperature Sensor 2（温度探头2），Temperature Sensor 3（温度探头3），Temperature Controller TEC 400（400°温控附件）。
根据不同的配置，图标也会不同。
三结果窗口打开结果窗口每次进行实验之前，不论是接触角实验还是表面张力实验，都需要打开一个结果窗口Result Collection Window。
它是用来收集结果处理数据用的，位置在File-New-Result Collection Window。
结果窗口结果窗口大致分为三个部分。
1.左边一栏是显示数据用的，显示的物理量可以根据需求调整。
步骤为：在空白处点击右键，选择Options，在弹出的窗口中，选择Display Colums。
左边的红圈里是可选的物理量，右边的红圈是会显示的物理量，通过中间的箭头选中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
OCA20视频接触角测量仪使用注意事项
1.开机
必须先打开主机开关，再打开SCA20操作软件，软件将自动识别OCA主机及其附件。
2.样品准备
●浸润实验前要将注射器、剂量管、注射针置于待测液内进
行彻底浸润。
●排气泡注射器在待测液内反复快速抽送，确保注射器内盛满
液体，无任何气泡。
●安装注射器祥见右图，程序如下：A B C D
A 使用A键，下移注射平台
B 将注射器推入D槽，并轻轻地旋紧右侧旋钮。
C 使用B键，上移注射平台，使其与注射器活塞相接触
D 锁紧C活塞夹
3.测量
●接触角的测量
必须使用SNS的注射针进行测量，超疏材料最好使用
SNS021/011的注射针。
静态接触角测量时，使用Sessile drop 进行计算
动态接触角测量时，使用Sessile drop (needle)进行计算
按键操作顺序：—————静态测量
———————动态测量
注意针尖不能触及固体样品
注意两条基线必须放在注射针口的下方
●表面/界面张力的测量
必须使用SNP的注射器进行测量
在结果框（result collection window）的system 栏内，必须填入被测液体和环境相的密度数值，在M-inf栏内必须填入注射针的外径。
（2.41mm或1.65mm）
使用pendant drop 进行计算
液滴的滴速必须选择“very slow”的速度进行测量
按键操作顺序：———
注意左侧两条基线必须放在注射针上，左侧第三条基线必须放
注射针口处
注意样品台上放置保护膜，以免样品台被腐蚀
注意液滴的大小越大越好，至少占视框的3/4
计算固体表面自由能
按照下表选择与被测固体相对应的计算方法
计算方法所提供的信息所需液体数应用
Zisman 临界表面张力 2 非极性固体PE、PTFE、石蜡Fowkes 表面能的色散部分 1 非极性系统PE、PTFE、石蜡
OWRK(Owens-Wend t-Rabel and Kaelble) 表面自由能的色散
部分和极性部分
2 一般
聚合物、铝、涂
层、清漆
Extended Fowkes
表面自由能的色散
部分、极性部分以及
氢键力的分布
3
表面特性的特殊
问题
聚合物、乳液
Wu (Harmonic Mean) 表面自由能的色散
力和极性力的分布
2（至少一种
极性液体）
低能系统
有机溶液、聚合
物、有机染料
酸碱理论色散力，酸度 3 表面特性的特殊
问题
生物系统
状态平衡理论表面自由能 1 一般聚合物、铝、涂层、清漆
Schultz 1 (Polar Drop
Phase) 表面自由能中色散
力和极性力的分布
2 高能系统金属、玻璃
Schultz 2 (Polar Bulk
Phase) 表面自由能中色散
力和极性力的分布
2 高能系统
聚合物、铝、涂
层、清漆
选择多种已知表面张力（极性及色散）的液体
测量已知液体与未知固体的接触角，并将数值导入SE window 在SE window内计算固体表面自由能及其分布。
