电机学I复习提纲
电机学主要知识点复习提纲(word文档物超所值)
电机学主要知识点复习提纲一、直流电机A.主要概念1. 换向器、电刷、电枢接触压降2 U b2.极数和极对数3.主磁极、励磁绕组4.电枢、电枢铁心、电枢绕组5.额定值6.元件7.单叠、单波绕组8.第1节距、第2节距、合成节距、换向器节距9.并联支路对数a10.绕组展开图11.励磁与励磁方式12.空载磁场、主磁通、漏磁通、磁化曲线、每级磁通13.电枢磁场14.（交轴、直轴）电枢反应及其性质、几何中性线、物理中性线、移刷15.反电势常数C E、转矩常数C T16.电磁功率P em电枢铜耗p Cua励磁铜耗 p Cuf电机铁耗 p Fe机械损耗 p mec附加损耗 p ad输出机械功率 P 2可变损耗、不变损耗、空载损耗17.直流电动机（DM ）的工作特性18.串励电动机的“飞速”或“飞车”19.电动机的机械特性、自然机械特性、人工机械特性、硬特性、软特性20.稳定性21.DM 的启动方法：直接启动、电枢回路串电阻启动、降压启动；启动电流22.DM 的调速方法：电枢串电阻、调励磁、调端电压23.DM 的制动方法：能耗制动、反接制动、回馈制动B.主要公式：发电机：P N ＝U N I N (输出电功率)电动机：P N ＝U N I N ηN (输出机械功率)反电势：60E aE E C npN C aΦ==电磁转矩：em a2T aT T C I pN C aΦπ==直流电动机（DM ）电势平衡方程：a a E a aU E I R C Φn I R =+=+DM 的输入电功率P 1 ：12()()a f a f a a a fa a a f em Cua CufP UI U I I UI UI E I R I UI EI I R UI P p p ==+=+=++=++=++12em Cua Cufem Fe mec adP P p p P P p p p =++=+++DM 的转矩方程：20d d em T T T Jt Ω--=DM 的效率：21112100%100%(1)100%P P p p P P P p η-∑∑=⨯=⨯=-⨯+∑他励DM 的转速调整率： 0N N 100%n n n n -∆=⨯DM 的机械特性：em 2T j a j a a )(T ΦC C R R ΦC U ΦC R R I U n E E E +-=+-=.并联DM 的理想空载转速n 0：二、变压器A.主要概念1.单相、三相；变压器组、心式变压器；电力变压器、互感器；干式、油浸式变压器2.铁心柱、轭部3.额定容量、一次侧、二次侧4.高压绕组、低压绕组5.空载运行，主磁通Φ、漏磁通Φ1σ及其区别，主磁路、漏磁路空载电流、主磁通、反电动势间的相位关系，铁耗角6.Φ、i、e正方向的规定。
电机学总复习要点大全资料
电机学总复习要点大全资料1.电机分类：-直流电机：按励磁方式分为永磁直流电机和电梯直流电机。
-交流电机：按形状分为异步电机和同步电机。
异步电机包括感应电动机和异步永磁电动机；同步电机包括同步感应电动机和永磁同步电动机。
2.电机工作原理：-直流电动机：利用安培力和洛伦兹力的相互作用实现电能与机械能的转换。
-交流电动机：利用磁场旋转和感应原理实现电能与机械能的转换。
3.直流电机的构造：-励磁系统：提供磁场，分为永磁励磁和电梯励磁。
-转子系统：可以是铁芯或者铁心绕组。
-定子系统：通常由定子绕组、定子铁芯和机壳组成。
4.直流电机的性能参数：-额定功率：在额定工作条件下，电机所能提供的机械功率。
-额定电压：在额定工作条件下，电机所需的电压。
-额定电流：在额定工作条件下，电机所需的电流。
-额定转速：在额定工作条件下，电机的转速。
-效率：电机所输出的有用功率与输入的电能之比。
5.交流电机的构造：-感应电动机：由定子和转子组成，定子绕组通常为三相绕组，转子可以是鳄鱼绕组或者铜条短路绕组。
-同步电动机：由定子和转子组成，转子一般为永磁体，定子绕组可以是三相绕组或者单相绕组。
6.交流电机的性能参数：-引入功率：电机所需的电能。
-输出功率：电机输出的机械功率。
-功率因数：引入功率与输出功率的比值。
-正弦波方程：描述电机的电压和电流之间的关系。
7.电机的运行和控制方法：-直流电机的运行和控制方法：电流控制和电势控制。
-交流电机的运行和控制方法：-异步电动机：变频调速技术，通过改变电源频率改变电机的转速。
-同步电动机：电势控制和电流控制。
8.电机的应用：-家用电器：洗衣机、冰箱、风扇等。
-工业机械：泵、风机、压缩机等。
-车辆和交通：电动汽车、铁路车辆等。
-可再生能源：风力发电、太阳能发电等。
西南交大峨眉校区电机学I复习提纲
电机学I 重点知识点汇总一、磁路1.磁路的基本定律。
2.铁磁材料的两个重要特性（饱和性和磁滞性），注意磁滞回线的宽窄与磁滞损耗损耗的关系（磁滞损耗与磁滞回线所围面积成正比）。
在变压器和电机制造中为了减小磁滞损耗通常用软磁材料。
二、变压器3.4.变压器中，何为主磁通，何为漏磁通，二者区别在于？5.变压器的磁势平衡方程。
6.会画各种等效电路如：T型、Г型和简化，并画相量图，注意各变量正方向的规定。
7.参数测定：计算题如P42：习题2-5和2-7，2-8，2-9。
注意空载试验测激磁阻抗，其损耗主要为铁耗；短路试验测短路阻抗，损耗主要为铜耗。
8.标幺值：无单相、三相和原副边之分。
9.励磁电流与磁通波形的关系。
如尖顶波的励磁电流产生正弦波的磁通，正弦波的励磁电流产生平顶波的磁通。
10.相量图判别三相变压器的组别。
如作业P54：3-1，3-211.三相变压器接法对电动势波形的影响，如Y/y接的三相变压器组不行，而芯式变压器可以，为什么。
12.三相变压器零序的流通情况，如y/d接的变压器，原边无零序，副边有零序通路，但线电流中没有零序。
13.三相变压器的不对称运行，要会画各序网络图，求各相电流电压的步骤。
如作业P69：4-114.变压器并联运行的条件。
15.自耦变压器的变比、绕组容量和额定容量的计算。
如P83：5-2，5-316.压互和流互在使用中的注意事项：如流互不能开路、压互不能短路。
三、交流电机的共同问题17. 基本概念：槽距角α、短矩角β、每极每相槽数q 、绕组因数k N （1次、2次、3次……）的计算，为削除V 次谐波，节距y 如何选择，为同时削除5次和7次又该如何。
如P102：习题6-1，6-2，6-3。
18. 基本概念：圆形、椭圆形、脉振磁场在何种情况下产生？如P122：7-1～7-4.19. 电气旋转磁场中：谐波磁场与基波磁场转速的关系，定转子上感应电动势频率的关系；基波磁场转向与电流相序之关系。
电机学1—2章复习重点
电机学考试时间大约为13周周末；
考试题型：
填空（书中打黑点重点标出的概念）；
画图（三相双层叠绕组的画法，如P138习题4-3；变压器的联结组号的判断，如习题2—17；）；简答(课后习题中出)
计算（5道左右，全部是改过数字后的课后作业题）；
考试内容概要：
第一章：只考填空，书上华黑点的概念和文字描述重点复习；所占分值为5分左右
第二章：填空和大题；
大题重点：1、变压器的短路、空载实验以及有关这一节的例题；
2、T型等效电路；
填空题和简答题重点：1、电压调整率；
2、标幺值，折算值公式；
3、变压器并联串联；
4、变压器并联运行的条件；
5、变压器的联结组号的判断（如习题2—17）
重点习题：P39例题2—1；课后习题：2-17,2-20；
注意：课后习题占到60分，希望大家好好把课后习题做上一遍；
其他三章的重点过两天总结出来发到大班群里；。
《电机学》复习要点
一、主要内容磁场、磁感应强度，磁场强度、磁导率，全电流定律，磁性材料的B-H 曲线，铁心损耗与磁场储能，电感，电磁感应定律，电磁力与电磁转矩。
二、基本要求牢固掌握以上概念对本课程学习是必须的。
三、注意点1、欧姆定律：作用于磁路上的磁动势等于磁阻乘以磁通m F Φ=Λ，1m m S R l μΛ==2、2222m SfN S N l X L N l μμωωπω==Λ== 3、随着铁心磁路饱和的增加，铁心磁导率µFe 减小，相应的磁导、电抗也要减小。
一、主要内容额定值，感应电动势、电压变比，励磁电流，电路方程、等效电路、相量图，绕组归算，标幺值，空载实验、短路实验及参数计算，电压变化率与效率。
三相变压器的联接组判别。
三相变压器绕组的联接法和磁路系统对相电势波形的影响。
二、基本要求熟练掌握变压器的基本电磁关系，变压器的各种平衡关系。
三种分析手段：基本方程式、等效电路和相量图。
正方向确定，基本方程式、相量图和等效电路间的一致性。
理解变压器绕组的归算原理与计算。
熟练掌握标幺值的计算及数量关系。
熟悉变压器参数的测量方法，运行特性分析方法与计算。
掌握三相变压器的联接组表示与确定。
三、注意点1、变压器的额定值对三相变压器来说电压、电流均为线值，功率是三相视在功率，计算时一定要注意。
三相变压器参数计算时，必须换成单相数值，最后结果再换成三相值。
2、励磁阻抗的物理意义，与频率和铁心饱和度的关系。
3、变压器的电势平衡、磁势平衡和功率平衡（功率流程图）。
4、变压器参数计算（空载试验一般在低压侧做，短路实验一般在高压侧做。
在哪侧做实验，测出来的就是哪侧的数值，注意折算！）5、变压器的电压调整率和效率的计算（负载因数1I β*=）。
6、单相变压器中励磁电流、主磁通和感应电势的波形关系，三相变压器的铁心结构和电势波形。
7、联接组别的判别。
8、变压器负载与二次侧接线方式要一致，若不一致，必须将负载∆-Y 变换。
直流电机一、主要内容直流电机的励磁方式，直流电机绕组参数与特点，空载磁场，负载时的直轴和交轴电枢反应分析，电枢绕组的感应电动势，电压和功率平衡，电枢绕组的电磁转矩，转矩平衡。
电机学各章节复习要点
磁路铁磁材料的磁阻磁路欧姆定律磁路的基尔霍夫第一、二定律剩磁，矫顽力软磁材料，硬磁材料铁耗包括哪两种，各是什么，是什么原因导致的，产生它的前提条件是什么？磁滞回线，基本磁化曲线直流发电机工作原理磁通量，磁通密度，电感，磁场强度各自单位1.磁通恒定的磁路称为直流磁路，磁通随时间变化的磁路称为交流磁路。
2.电机和变压器常用的铁心材料为软磁材料。
3.铁磁材料的磁导率远大于非铁磁材料的磁导率。
4.在磁路中与电路中的电势源作用相同的物理量是磁动势。
5.若硅钢片的叠片接缝增大，则其磁阻。
A增加B减小C基本不变6.在电机和变压器铁心材料周围的气隙中磁场。
A存在B不存在C不好确定7.磁路计算时如果存在多个磁动势，则对磁路可应用叠加原理。
A线形B非线性C所有的8.铁心叠片越厚，其损耗。
A越大B越小C不变变压器基本方程、等效电路空载实验、短路实验的原理与方法标幺值最大效率三相变压器的连接组别三相变压器的磁路结构及其对运行的影响变压器工作原理、并联运行的条件、波形问题T形等效电路，各变量意义空载试验和短路实验目的绕组的折算方式折算后的关系，阻抗，电压，电流等“4.44”公式空载时的电势方程、空载等效电路负载时的电势平衡方程1.如将变压器误接到等电压的直流电源上时，由于E=近似等于U ，U=IR ，空载电流将很大，空载损耗将很大。
2.如将额定电压为220/110V 的变压器的低压边误接到220V 电压，则激磁电流将增大。
3.通过空载 和短路实验可求取变压器的参数。
4.在采用标幺制计算时，额定值的标幺值为1。
5.既和原边绕组交链又和副边绕组交链的磁通为主磁通，仅和一侧绕组交链的磁通为漏磁通。
6.并联运行的变压器应满足（1）各变压器的额定电压与电压比应相等，（2）各变压器的联结组号应相同；（3）各变压器的短路阻抗的标幺值要相等，阻抗角要相同。
7.变压器运行时基本铜耗可视为可变损耗，基本铁耗可视为不变损耗。
8.一台双绕组单相变压器，其主磁通在一、二次侧线圈中产生的每匝电动势分别为e c 1和e c 2，则应有（ ）(A)e c 1> e c 2(B)e c 1< e c 2 (C)e c 1= e c 2(D)无法确定9.一台额定电压为220/110V 的单相变压器，若将高压侧接到250V 电源上，其激磁电抗将（ ）(A) 增大(B) 减小 (C) 不变(D)无法确10.一台单相变压器，空载与额定运行时一、二次侧端电压之比分别为29:5和145:24，则电压变化率为（ ）(A) 4%(B) 4.17% (C) -4%(D) -4.17% 11.变压器负载运行时副边电压变化率随着负载电流增加而增加 。
电机学复习提纲(究极版)
复习提纲一、填空题（20分，每空1分）范围：1、P75 直流发电机的可变损耗和不变损耗；2、电机的起动（①直接启动；②电枢回路串电阻启动；③降压启动）、调速（①电枢回路串电阻调速；②改变励磁电流调速；③改变端电压调速）制动（①能耗制动；②反接制动；③回馈制动）；3、直流磁场和交流磁场的特点；4、电机的铁心材料（软磁材料，硅钢片）。
二、选择题（10分，5小题，每题2分）变压器的可变损耗(铜耗)和不变损耗（铁耗）；P51、P53单叠单波绕组的特点；P215同步转速及转差率；P215异步电机的运行方式；P49电机的额定值。
三、判断题（20分，10小题，每题2分）范围：P119变压器的作用(利用电磁感应原理，将一种交流电压的电能转换成同频率的另一种交流电压的电能)；磁导率；P77直流电机的空载特性（当n=常值、I=0时，U0=f(I f)的关系曲线；无论是何种励磁方式的直流电机，其空载特性曲线均由他励接线方式测定）；直流电机绕组；感应电机运行；变压器的损耗；异步电机的转速。
四、简答题（10分，2小题，每题5分）范围：P95直流电机的调速；P74、P79并励发电机(试写出并励直流电动机电枢回路的电压方程、功率方程和转矩方程。
电磁转矩对转子起什么作用？)五、计算题（40分，4小题，每题10分）D硅钢片迭成，截面积1．P25对于下图，如果铁心用23A Fe,铁心的平均长度l Fe，空气隙，线圈的匝数为匝，试求产生磁通 韦时所需的励磁磁势和励磁电流。
(10分)2. 一台并励直流电动机，P N，U N，n N，I N电枢回路总电阻（包括电刷接触电阻）R a,励磁回路电阻R f,略去电枢反应影响。
试求：（1）额定负载时的电磁转矩（C TΦ=9.55C eΦ）；（4分）（2）额定负载时的效率；（2分）（3）当电枢回路串入电阻r a=0.15Ω时，在额定输出转矩时的转速。
（4分）3．一台八极的三相感应电动机，已知额定转差率s，电源频率为50Hz，试求：（1）该机的同步转速？（3分）（2）转子的电流频率？（2分）（3）当该机运行在min /800r 时，转差率是多少？（2分） （4）当该机运行在起动时， 转差率是多少？（3分）4. P181试画出下图所示变压器的高、低压方电动势相量图，并判断其联接组。
电机学 复习提纲
第八章自耦变压器、三绕组变压器和互感器 基本要求：
1.掌握自耦变压器的特点及主要应用
2.掌握三绕组变压器的结构和用途
3.掌握互感器的分类以及它们的使用注意事项
第十章 交流电机的绕组和电动势
基本知识：
1. 交流绕组的基本概念
2. 利用电动势星形图分析三相绕组的方法
3. 三相单层分布绕组和三相双层叠绕组的连接规律
P2 PM p0
P 1 P 2 pm pFe pa pcu p f
第五章 变压器的结构、原理与额定值
1.变压器的工作原理
2.变压器的类型 2.变压器的主要额定值
1）额定电压U1N/U2N(V或kV) 2）额定电流I1N/I2N ( A) 3）额定容量SN (VA或kVA) •单相双绕组变压器 •三相双绕组变压器
电动势平衡方程式 转矩平衡方程式 功率平衡方程式
U Ea I a Ra
T T2 T0 TL
他励直流电动机
PM P 1 pcu P2 PM p0
并励直流电动机
P 1 P 2 pm pFe pa pcu
PM P 1 pcu p f
5.直流电动机的起动方法、调速方法
第四章 直流电动机
直流电动机的励磁电流公式 •他励直流电动机： •并励直流电动机：
I Ia
I Ia I f
•串励直流电动机：
I Ia I f
直流电动机的机械特性方程
Ra Rp U n T n0 L T 2 Ce CeCT
变压器额定负载时的铜耗（即额定短路功率）为pkN，则任
意负载时的铜耗为 pCu 2 pkN 。 变压器的效率计算公式：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

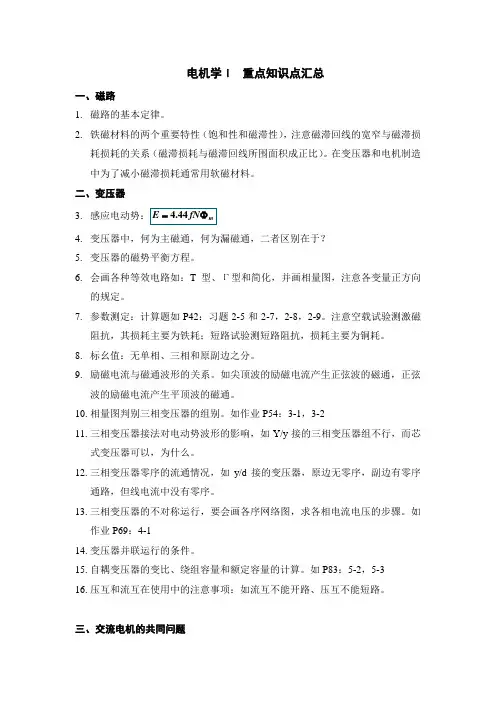

电机学I 重点知识点汇总
一、磁路
1.磁路的基本定律。
2.铁磁材料的两个重要特性（饱和性和磁滞性），注意磁滞回线的宽窄与磁滞损
耗损耗的关系（磁滞损耗与磁滞回线所围面积成正比）。
在变压器和电机制造中为了减小磁滞损耗通常用软磁材料。
3.引起磁滞损耗和涡流损耗的原因，及影响因素。
二、变压器
4.
5.变压器中，何为主磁通，何为漏磁通，二者区别在于？
6.变压器的磁势平衡方程。
7.会画各种等效电路如：T型、Г型和简化，并画相量图，注意各变量正方向
的规定。
8.参数测定：计算题如P42：习题2-5和2-7，2-8，2-9。
注意空载试验测激磁
阻抗，其损耗主要为铁耗；短路试验测短路阻抗，损耗主要为铜耗。
9.标幺值：无单相、三相和原副边之分。
10.励磁电流与磁通波形的关系。
如尖顶波的励磁电流产生正弦波的磁通，正弦
波的励磁电流产生平顶波的磁通。
11.相量图判别三相变压器的组别。
如作业P54：3-1，3-2
12.三相变压器接法对电动势波形的影响，如Y/y接的三相变压器组不行，而芯
式变压器可以，为什么。
13.三相变压器零序的流通情况，如y/d接的变压器，原边无零序，副边有零序
通路，但线电流中没有零序。
14.三相变压器的不对称运行，要会画各序网络图，求各相电流电压的步骤。
如
作业P69：4-1
15.变压器并联运行的条件。
16.自耦变压器的变比、绕组容量和额定容量的计算。
如P83：5-2，5-3
17.压互和流互在使用中的注意事项：如流互不能开路、压互不能短路。
三、交流电机的共同问题
18. 基本概念：槽距角α、短矩角β、每极每相槽数q 、绕组因数k N （1次、2次、
3次……）的计算，为削除V 次谐波，节距y 如何选择，为同时削除5次和7次又该如何。
如P102：习题6-1，6-2，6-3。
19. 基本概念：圆形、椭圆形、脉振磁场在何种情况下产生？如P122：7-1～7-4.
20. 电气旋转磁场中：谐波磁场与基波磁场转速的关系，定转子上感应电动势频
率的关系；基波磁场转向与电流相序之关系。
四、异步电机
21. 22. 异步电机的转动原理及如何改变异步电动机的转向？
23. 三相异步电机定子磁场转速、转子转速、转子磁场转速之关系。
24. 三相异步电机定子频率与转子频率之关系21sf f =。
25. 转差率s 或转子转速n 与异步电机运行状态之关系。
如P160习题9-2。
26. 异步电机的T 型等效电路，较准确的近似等效电路，简化等效电路。
附加电
阻21r s
s '-的物理意义，它是否可用感抗或容抗代替？ 27. 利用异步电机的简化等效电路，计算定转子电流、功率因数转矩等，如P148
例9-1和P162习题9-5。
28. 三相异步电机的功率流程图，各功率和转矩的计算。
29. 异步电机的机械特性，由最大转矩和临界转差率的表达式会分析与哪些因素
有关。
