挤密桩施工工艺
施工工艺：挤密桩法
二 挤（砂）桩法 （2）石灰桩法 （3）土或灰土挤密桩法
2）按施工方法分类：
（1）振冲挤密桩法 （2）沉管挤密桩法
（ 包括振动挤密成桩法和冲击挤密成桩法。） （3）爆破挤密桩法
三 挤密桩法的作用机理
1）侧向挤密作用 2）振密作用 3）置换作用 4）排水固结作用 5）化学加固作用
谢谢观看
成孔时，地基土宜接近最优含水量，当土的含水量低于12 ％时，宜对拟处理范围的土层进行增湿。应于地基处理前 4-6天，将需增湿的水通过一定数量和一定深度的渗水孔， 均匀的浸入拟处理范围内的土层中。
四 挤密桩法的施工
铺设灰土垫层前，应按设计要求将桩顶标高以上的预留松 动土层挖除或夯密实。施工过程中，应有专人监理成孔及 回填夯实的质量，并应做好施工记录。如发现地基土质与 勘察资料不符，应立即停止施工，待查明情况或采取有效 措施处理后，方可进行施工。雨季或冬季施工，应采取防 雨或防冻措施，防止灰土或土料受雨水淋湿或冻结。
五 挤密桩法的质量检验
成桩后，应及时抽查检验灰土 挤密桩复合地基的质量。对一般工 程，主要应检验施工记录、检测全 部处理深度内桩体和桩间土的干密 度，并将分别换算到平均压实系数 和平均挤密系数。对重要工程，除 检验的数量对一般工程不应少于桩 总数的1％，对重要工程不应小于 桩总数的1.5％。
灰土或土挤密 桩复合地基竣工验 收时，承载力检验 应采用复合地基载 荷试验。检验数量 不应少于桩总数的 0.5 ％ ， 且 每 项 单 体工程不应小于3 点。
挤密桩法
一 概述
以振动、冲击或带套管等方法成孔，然后向孔中填入砂、碎石、土或 灰土、石灰、渣土或其他材料，再加以振实成桩并且进一步挤密桩间土的 软弱地基处理方法。挤密桩与桩周围因受挤压而变得密实的土体一起组成 复合地基，从而达到提高复合地基承载力，减少最终沉降量的目的。
挤密桩施工工艺

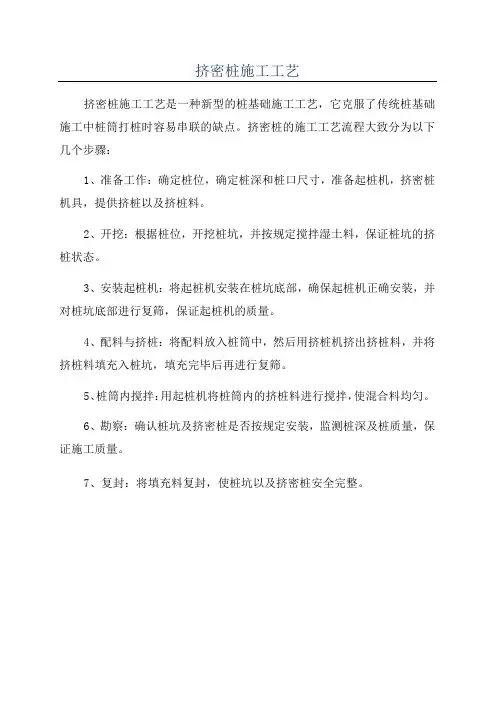

挤密桩施工工艺
挤密桩施工工艺是一种新型的桩基础施工工艺，它克服了传统桩基础施工中桩筒打桩时容易串联的缺点。
挤密桩的施工工艺流程大致分为以下几个步骤：
1、准备工作：确定桩位，确定桩深和桩口尺寸，准备起桩机，挤密桩机具，提供挤桩以及挤桩料。
2、开挖：根据桩位，开挖桩坑，并按规定搅拌湿土料，保证桩坑的挤桩状态。
3、安装起桩机：将起桩机安装在桩坑底部，确保起桩机正确安装，并对桩坑底部进行复筛，保证起桩机的质量。
4、配料与挤桩：将配料放入桩筒中，然后用挤桩机挤出挤桩料，并将挤桩料填充入桩坑，填充完毕后再进行复筛。
5、桩筒内搅拌：用起桩机将桩筒内的挤桩料进行搅拌，使混合料均匀。
6、勘察：确认桩坑及挤密桩是否按规定安装，监测桩深及桩质量，保证施工质量。
7、复封：将填充料复封，使桩坑以及挤密桩安全完整。
水泥土挤密桩施工工艺及方法
水泥土挤密桩施工工艺及方法水泥土挤密桩，又称水泥土密实桩、水泥搅拌桩，是在土体中使用机械加载作用，通过伸缩器抗桩机的连续推进和挤压作用，将桩中浆液与土体充分混合，并融合成适宜的水泥土密实桩。
以下是水泥土挤密桩的施工工艺及方法。
一、施工前的准备工作1.确定桩位：根据设计要求和土层情况，确定桩位的位置和数量。
2.准备设备：准备好振动锤、伸缩器抗桩机、水泥泵站、清水泵站等施工设备，并保证设备正常运转。
3.准备材料：准备好水泥、砂、石等材料，并按照设计要求确定配比比例。
二、桩身的施工1.挖孔：使用振动锤或旋挖钻等工具，在桩位的地方将土壤挖掘到预定的孔位深度。
挖孔时要注意保持孔壁的垂直度和孔径的稳定性。
2.桩身布筋：将钢筋按照设计要求的位置和数量放入孔中，并注意钢筋的位置和间距，以保证桩的承载力。
3.填充水泥浆液：使用水泥泵站将预先配置好的水泥浆液通过管道注入孔中，同时振动锤作用于桩身上，使水泥浆液与土壤充分混合。
4.挤桩:使用伸缩器抗桩机将桩身不断地向下推进挤压，直至达到预定的孔底深度。
挤压时要注意控制桩的沉入量和挤密效果。
三、桩顶的处理1.修整桩顶：桩浆凝固后，对桩顶进行修整，确保桩顶的水平度和垂直度。
2.立柱悬垂：在桩顶固化后，根据需要设置钢筋立柱，并进行垂直和水平校正。
3.拆模：待桩体强度达到设计要求后，拆除桩顶的模板材料。
四、验收工作1.验收桩身：检查桩体的外观质量，包括桩身表面的平整度、细部缺陷等。
2.劈桩：根据需要对桩顶进行劈裂，以检查桩的质量。
3.验收强度：根据设计要求，对桩体进行强度检验，以确保桩体的承载能力满足要求。
以上是水泥土挤密桩的施工工艺及方法。
在施工过程中，需要注意的是合理安排施工人员、加强施工队伍的管理和培训，确保施工质量和安全。
另外，在施工前需进行合理的设计和勘察，以确保施工质量和工程安全。
水泥挤密桩施工方案
水泥挤密桩施工方案一、引言水泥挤密桩作为地基处理的一种重要方法，施工方案的设计和实施对工程的质量和进度至关重要。
本文将详细描述水泥挤密桩的施工方案，包括施工准备、主要施工工艺、施工注意事项等内容。
二、施工准备1.人员与设备准备在进行水泥挤密桩施工前，需要准备足够数量和合格的工程人员，包括施工人员、监理人员和相关技术人员。
同时，需要准备好所需的施工设备，如挤浆机、搅拌车、搅拌站等。
2.材料准备施工开始前，需要准备好水泥、碎石、水和其他辅助材料，确保施工过程中材料供应充足。
3.施工场地准备施工场地需要进行清理、整平和标线，确保施工环境整洁有序，方便施工操作。
三、主要施工工艺1.挤浆灌注首先进行挤浆灌注工序，通过挤浆机将预先配好的水泥浆注入桩孔中。
在灌注过程中要控制好浆液的流速和压力，确保充分填实桩孔。
2.内桩回填挤密桩灌注完成后，需在规定时间内进行内桩回填工序。
可以使用碎石进行内桩回填，目的是提高桩的承载能力和稳定性。
3.桩顶修正在桩身回填后，要对桩顶进行修正，确保桩顶与设计要求相符，同时进行调整并确保桩的垂直度和水平度。
四、施工注意事项1.严格按照设计要求施工在施工过程中，要严格按照设计图纸和施工规范进行操作，确保工程质量达标。
2.做好施工记录施工过程中要及时记录施工情况和关键参数，为后续施工提供参考。
3.保持施工现场整洁施工现场要保持整洁有序，确保施工安全和作业效率。
五、总结本文对水泥挤密桩施工方案进行了详细介绍，包括施工准备、主要施工工艺和注意事项等内容。
希望本文的内容能够对水泥挤密桩的实际施工提供一定的参考和指导。
以上是水泥挤密桩施工方案的相关内容，如需了解更多细节请与专业人员进行咨询。
挤密桩施工工艺
郑西客运专线试验段工程挤密桩施工工艺编制人：***复核人：甘凤鸣中铁二十三局郑西铁路客运专线工程指挥部二工区二００五年十月十日目录一、作业范围、地质情况及设计要----------------------------1二、施工参数的选定---------------------------------------1三、施工准备-----------------------------------------------2四、水泥土挤密桩施工----------------------------------------2五、施工控制----------------------------------------------------3六、检验---------------------------------------------5七、安全措施---------------------------------------------------------7水泥土挤密桩施工工艺一、作业范围、地质情况及设计要求1、作业范围里程DK357+450~ DK358+100。
2、地质情况该段位于渭河右岸一级阶地，地势南高北低、东高西低，地形相对较平坦。
地层主要为第四系全新统冲击砂质黄土、第四系上更新统冲击粉质黏土、细砂。
其中DK357+450～DK358+000属于自重湿陷，湿陷等级Ⅱ级，湿陷黄土厚7米；DK358+000～DK358+100段湿陷性黄土厚5米，属于非自重湿陷，湿陷等级Ⅰ－Ⅱ级。
3、设计要求（1）、施工后应检查施工记录；（2）、检测全部处理深度内桩体和桩间土的干密度，将其换算为平均压实系数λc和平均挤密系数ηc，满足λc≥0.96、ηc≥0.93;（3）、应测定处理深度内桩间土的压缩性和湿陷性；（4）、桩体材料为P.042.5普通硅酸盐水泥与土的混合料，其掺量应根据现场室内试验确定，并保证水泥土的28天无侧限抗压强度不小于1.2MPa；（5）、其余未尽事宜参照相关的规范规定执行；二、施工参数的选定1、桩位布置：水泥土挤密桩按正方形布置，桩间距0.9米。
挤密桩法的施工流程
灰土挤密桩用以消除黄土地基的湿陷性，适用于处理地下水位以上的湿陷性黄土、素填土和杂填土等地基。
处理深度宜为5-15m，是湿陷性黄土地基常用的处理方法之一，因此在我国西北及华北等黄土地区已广泛应用。
灰土挤密桩法是利用柴油锤打桩机锤击沉管挤压成孔，使桩间土得以挤密，用灰土填入桩孔内分层夯实形成灰土桩，并与桩间土组成复合地基的地基处理方法。
一、施工前的准备工作1、材料要求土料：可采用素黄土及塑性指数大于4的粉土，有机质含量小于5%，不得使用耕植土;土料应过筛，土块粒径不应大于15mm。
石灰：选用新鲜的块灰，使用前7d消解并过筛，不得夹有未熟化的生石灰块粒及其他杂质，其颗粒径不应大于5mm，石灰质量不应低于二级标准，活性Ca+MgO的含量不少于60% 。
对选定的石灰和土进行原材料和土工试验，确定石灰土的最大干密度、最佳含水量等技术参数。
拌合采用集中拌合设备，确保充分拌合及颜色均匀一致，灰土的夯实含水量宜控制在最佳含水量±2%之间，边拌合边加水，确保灰土的含水量为最优含水量。
2、主要机具设备成孔设备灰土拌合机夯实锤(不小于1.5吨)3、作业准备施工场地进行平整，对桩机运行的松软场地进行预压处理，场地形成横坡，做好临时排水沟，保证排水畅通。
轴线控制桩及水准点桩已经设置并编号。
经复核，桩孔位置已经放线并钉标桩定位或撒石灰。
二、灰土挤密桩施工首先做试验桩：要求灰土桩在大面积施工前，要进行试桩施工，以确定施工技术参数。
施工过程中要求监理人员全程旁站，灰土拌合、成孔、孔间距及回填灰土都严格按照要求进行施工。
要求在挤密前、后分别做出下列试验数据。
一般设计要求，桩体压实度不小93%。
试验桩要得出的参数：压实度、夯锤落距、夯击次数、每层填土厚度1、施工顺序：根据相关规定及技术要求，灰土挤密桩施工顺序为采用先里排后外排，隔排隔桩跳打法施工。
2、工艺流程：场地平整→放线定桩位→桩机就位→成孔→夯填→检验3、放线定桩位：根据控制轴线，将排桩控制线引至基坑周边，然后根据施工图纸放出桩中心位置，用木楔或白灰点(用钢钎打入土中20～30cm拔出后用白灰灌孔)做好标记，桩位偏差控制在0.4D(D=桩孔直径)以内。
混凝土挤密桩施工工艺
混凝土挤密桩施工工艺引言：本文档旨在介绍混凝土挤密桩施工工艺，以帮助读者了解该工艺的基本步骤和注意事项。
混凝土挤密桩是一种常用的地基处理方法，广泛应用于建筑和土木工程领域。
1. 施工前准备：- 挤密桩施工前，必须先制定详细的施工计划，并获得相关的工程设计和土质测试报告。
- 确保施工现场的安全性，清除所有障碍物，并确保周围环境的平稳。
- 检查挤密桩机械设备和工具的完好性，确保其正常运行。
2. 施工过程：- 首先，根据设计要求，确定挤密桩的布置和间距。
- 确保挤密桩机械设备的准备就绪，并遵循操作规程进行安全操作。
- 按照设计要求，使用挤密桩机械设备将混凝土一点点地注入地下。
注意控制注入速度和压力，以确保混凝土充分填充空隙。
- 在施工过程中，及时监测挤密桩的沉降和竖向载荷，以确保施工质量。
- 在挤密桩顶部留出足够的高度，并进行养护，确保混凝土的强度发展和固结。
3. 施工注意事项：- 挤密桩施工过程中，必须严格控制注入的混凝土质量，确保其符合相关标准和要求。
- 施工现场要保持清洁，并及时清理挤密桩顶部的杂物。
- 在施工过程中，要注意施工人员的安全，遵守相关的安全规范和操作指南。
- 如遇特殊情况或问题，及时与施工监理和设计人员沟通，寻求解决方案。
结论：混凝土挤密桩施工工艺是一项关键的地基处理技术。
正确的施工工艺和注意事项能够确保混凝土挤密桩的质量和稳定性。
在实际施工中，必须严格遵循相关的规范和要求，并根据实际情况进行合理调整。
通过合理的施工过程，能够有效提高建筑和土木工程的安全性和稳定性。
参考资料：。
挤密桩工艺流程
挤密桩工艺流程挤密桩是桩基施工中常见的一种形式，用于提Highway为桩体的美观性和强度。
下面将介Language言挤密桩的工艺流程。
工艺流程如下：1. 现场准备：在施工开始前，需要对现场进行准备工作。
首先，清理施工区域，移除任何障碍物和杂物。
然后，根据设计要求，插入定位柱来标记桩身的位置。
2. 打桩：首先，将挤密桩机移动到施工区域。
挤密桩机通常是一种特殊的设备，可以在施工过程中对混凝土进行挤压和密实。
然后，将挤密桩机的头部放置在定位柱的上方，以确保桩身的准确定位。
接下来，运行挤密桩机，开始打桩。
挤密桩机会将混凝土缓慢地从桩机的头部挤出，在挤压的过程中，使用振动装置进行桩身的振动，以提高桩体的密实性。
3. 桩身检测：在打桩过程中，需要进行桩身的检测。
这可以通过在桩身周围插入振动计或测压计来实现。
这些仪器可以测量桩身的振动频率和挤压力，以确认桩身的质量。
4. 铺设钢筋：在挤密完成后，需要在桩身中铺设钢筋。
这可以通过在桩身中插入钢筋筋筒，并将钢筋固定在桩身中实现。
钢筋需要按照设计要求进行铺设，以增强桩身的强度和承载能力。
5. 灌注混凝土：在铺设钢筋完成后，需要将混凝土灌注到桩身中以填充空隙。
混凝土需要通过挤压杆缓慢灌注，以确保混凝土充满整个桩身。
在灌注过程中，需要使用振源杆对混凝土进行振动，以提高混凝土的密实性。
6. 完成桩身：在混凝土灌注完成后，可以使用工艺机械将桩身整形和修整。
这可以通过移动挤密桩机在桩身上来回运动，以达到桩身平整的效果。
然后，使用水平仪对桩身进行检查，以确保桩身的平直度和垂直度。
7. 桩头处理：最后，进行桩头的处理。
这可以通过将桩头切割成设计要求的形状和尺寸来实现。
然后，将桩头使用清洁剂进行清洗，以确保桩头的美观和光滑。
以上就是挤密桩的工艺流程。
挤密桩是一种常用的桩基施工方式，通过挤压和振动可以提高桩体的密实性和强度。
在施工过程中，需要严格按照工艺流程进行操作，以确保桩体的质量和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
挤密桩施工工艺
2.12.1 工艺概述
挤密法加固地基是在软弱地基中先成孔，再在孔中填以砂、石、土等材料，分层振（挤、冲）实成桩，使桩挤密周围软弱土或松散土层，土与所成桩组成复合地基，从而提高地基承载力，减少沉降量。
根据所用材料的不同，有土桩、灰土桩、水泥桩等。
灰土挤密桩适用于处理地下水位以上的湿陷性黄土、素填土和杂填土地基加固。
2.12.2 作业内容
1.成孔挤密；
2.填料配置；
3.桩孔分层夯填；
4.质量检验。
2.12.3 质量标准及验收方法挤密桩的质量标准、检验数量及检
验方法见表2.12.3-1。
表2.12.3-1 挤密桩施工质量标准、检验数量及验收方法
表 2.12.3-2 挤密桩施工的允许偏差、检验数量及检验方法 挤密桩施工工艺流程见图2.12.4。
样 位
填 验
图2.12.4 挤密桩施工工艺流程图
2.12.5 工序步骤及质量控制说
明 一、施工准备 1.施工场地
(1)对原地面进行清理和整平，将路基范围内原地面上淤泥、树根、草皮、腐植土等全 部挖除，为挤密桩施工做好场地平整。
(2)做好临时排水设施，疏干场内积水，使周边水不再进人场内，雨水、渗水随时排出。
(3)做好临时储备材料及设备场地。
(4)完成现场便道及临时用水、用电工程
2.材料准备 备用挤密桩所用全部材料，保证施工连续。
如采用改良材料，须先完成配比设计。
3.机械设备准备 机械设备进场、检修、维护、试运转，并购
置备件、耗材。
4.技术准备
(1)施工前需在工程现场进行成桩工艺试验，试桩数量应符合设计要求且不得少于 3 根，以便按实际试试桩结果确定各项工艺参数，并报监理批准。
(2)编制挤密桩施工方案、施工工艺设计和工序质量控制设计并经审批，对操作人员进行技术交底。
(3)进行原材料性能检测。
用石灰改良的原土料，有机质含量不宜大于5%，用水泥改良的原土料，有机质含量不宜大于2%。
(4)收集场地工程地质资料和水文地质资料。
当地基土的含水率小于12％，应采取浸水预湿地基等措施，使土的含水量接近最优含水量。
增湿处理应于地基处理前4～6d，将需增湿的水通过一定数量和一定深度的渗水孔，均匀地浸入拟处理范围内的土层中。
二、测量放样
1.认真审核设计图纸，做到熟悉设计提供的各种资料，根据施工图要求，绘制桩位平面布置图，并按行列顺序进行编号，利于施工时记录。
2.根据设计提供的控制点，采用全站仪放出挤密桩区域的控制桩，然后使用钢卷尺根据桩距传递放出桩位位置，用小竹签做好标记，并撒白灰标识，确保桩机准确就位。
三、桩机就位
1.成孔应按设计要求、现场土质和周围环境等情况，选用沉管法、冲击法和爆扩法或洛阳铲成孔法，一般常用沉管法。
2.使打桩机桩尖对准白灰标识的竹签，完成桩机就位；机身应平稳，桩管或冲锤应与桩位对正，并确保施工中不发生倾斜、位移。
3.桩管和冲击钻机钢丝绳上应设醒目牢固的尺度标志，标志点间隔0.5m。
四、成孔挤密
1.沉管法
(1)沉管法是利用柴油打桩机或振动沉管机，将带有通气桩尖或活瓣桩尖的钢管沉入土中，直到设计深度。
桩管用无缝钢管制成，壁厚约10mm，外径与桩孔直径相同，桩尖有活瓣式或锥形活动桩尖，以便拔管时通气消除负压。
(2) 沉管开始阶段应轻击慢沉，待桩管方向稳定后再按正常速度沉管。
(3)若孔底出现饱和软弱土层时，可加大成孔间距，以防由于振动而造成已打好的桩孔内挤塞。
(4)当孔底有地下水流入时，可采用井点降水后再回填填料或向桩孔内填入一定数量的干砖渣和石灰，经夯实后再分层填入填料。
2.冲击法
(1)冲击法成孔是利用冲击钻机将重力为6～32KN 的锥形冲击锤提升0.5～2.0m 高后再自由落下，如此反复冲击成孔，用泥浆护壁，在土中形成400～600mm 的桩孔，适于处理湿陷性较大的土层。
(2)开始冲孔时，应低锤勤击，待锤头全部入土后再按正常冲程锤击成孔。
一般不宜过多用高冲程，以免引起坍孔、扩孔或卡锤等事故。
(3) 钢丝绳上应有长度标志，以及时观测冲孔的深度。
五、拔管成孔桩管沉至桩底位
置后应及时拔出，不能在土中搁置时间过久，拔管困难时可用水浸润桩
管周围土层或将桩管转出后再拔管。
六、桩孔回填夯实
1.成孔后应清底夯实、夯平，夯实次数不少于8 击，并立即夯填。
2.桩孔分层回填夯实，每次回填厚度宜为250～400mm，人工夯实用重25kg、带长柄的混凝土锤，机械夯实用偏心轮夹杆或夯实机，一役落锤高度不小于2m，每层夯实不少于10
锤。
3.施工时，逐层以量斗定量向孔内下料，逐层夯实。
4.桩顶应高出设计标高15cm，挖土时将高出部分铲除。
5.成桩成片后，应及时填筑灰土并碾压至设计要求。
铺设灰土垫层前，应按设计要求将桩顶标高以上的预留松动土层挖除或夯（压）密实。
七、质量控制
1.成孔和孔内回填的施工顺序，当整片处理时，宜从中间向外间隔1～2 孔进行；当局部处理时，宜由外向内间隔1～2 孔进行。
成孔挤密应间隔分批进行，成孔后应及时夯填。
2.沉管法开始完成的2～3 个桩孔、土层变化的地段或沉管贯人度出现反常现象，均应
逐孔详细记录沉管的锤击数、振动沉入时间、出现的问题及处理方法。
3.冲击法施工时，操作人员必须及时准确地控制送绳长度，既要勤松少松，又要免打空锤。
4.施工过程中，应做好成孔及回填夯实施工记录。
如发现地基土质与勘察资料不符，应立即停止施工，待查明情况或采取有效措施处理后，方可继续施工。
5.雨季或冬期施工，采取防雨或防冻措施，防止灰土和土料等原材料受雨水淋湿或冻结。
6.施工过程中，应做好成孔及回填夯实施工记录。
2.12.6 施工机械及工艺装备锤击沉管打桩机、振动打桩锤、冲击成桩机、夯实机、装载机、
自卸汽车、全站仪、水
准仪、吊车、发电机
2.12.7 作业组织人员配备见
表2.12.7。
完成10m3挤密桩需消耗料料约13.18m3。
2.12.9 生产效率
灰土挤密桩每个机组成孔约300～500m／台班。
2.12.10 安全生产及环境保护
一、施工安全
1.施工、操作人员必须经技术安全培训后持证上岗。
2.施工过程中经常检查钢丝绳磨损情况，卡扣松紧程度和转向装置灵活与否，防止突然
掉锤。
3.钢丝绳的安全系数不应小于12，长短绳连接卡扣不得少于 3 个。
4.遇有大雨、雪、雾或六级以上大风等恶劣气候时应停止作业。
二、
环境保护
1.石灰等细颗粒散体材料应遮盖存放，运输时应覆盖，防止遗撒、飞扬。
2 3。
