钢丝螺套丝锥的选用

丝锥的种类与选择

1/4/2018
切削丝锥・无沟槽丝锥的区别
丝锥的种类
切削丝锥
HT・SFT・POT
挤压丝锥
NRT
螺纹的形状底孔的尺寸
JIS２级的底孔尺寸
底孔比以上尺寸大约大 1/2个螺距
例如 M8X1.25 JIS2级的情况
底孔径
底孔公差
6.65～ 6.91
7.34～ 7.41
０．２６
大概是以上尺寸的1/4～1/3左右
→ 向上排屑
用途
切屑呈卷曲状材料；盲孔；
1/4/2018
通孔也可以使用
挤压丝锥
• 特征
塑性变形无屑↓
• 通过金属的塑性变形加工螺纹
• 没有切屑
• 内螺纹精度好
• 抗折损
• 螺纹顶部牙形形成凹槽，
• 内陷，与切削丝锥有区别
• 底孔管理严格
• 加工扭力大
也被称之为无槽丝锥无屑丝锥挤压丝锥
用途延展性好的材料（铝合金･铜件･低，中碳钢）盲孔・通孔兼用采用挤压成形工艺加工出的螺纹孔，抗拉、抗剪强度高，加工表面的粗糙度也较好；
1b级 +15
+7
+7
+14
OH1
1a级
-6
基准中径 9.026
丝锥加工主要的问题点
一：切削丝锥问题点 1：切削锥部的修磨
2：钻头修磨的偏移量 →
3：回转与进给不同步 • 4：丝锥转数过快过慢二：挤压丝锥问题点
1:底孔要求严格； 2：切削丝锥上述四点
₱ 造成止规过的主要原因是回转与进给不同步（简单的说就是是否采用浮动夹头，程序，机床刚性主轴丝杠有直接关系；
1/4/2018
如果螺纹没有精度

丝锥的分类及特性选择和使用

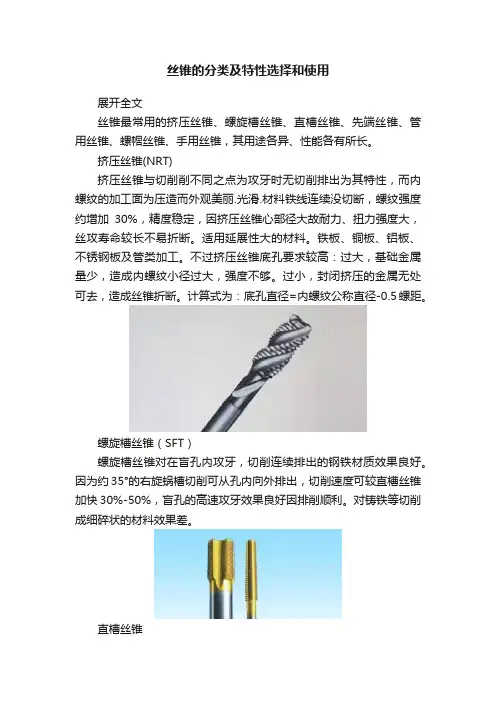

丝锥的分类及特性选择和使用展开全文丝锥最常用的挤压丝锥、螺旋槽丝锥、直槽丝锥、先端丝锥、管用丝锥、螺帽丝锥、手用丝锥，其用途各异、性能各有所长。

挤压丝锥(NRT)挤压丝锥与切削削不同之点为攻牙时无切削排出为其特性，而内螺纹的加工面为压造而外观美丽.光滑.材料铁线连续没切断，螺纹强度约增加30%，精度稳定，因挤压丝锥心部径大故耐力、扭力强度大，丝攻寿命较长不易折断。

适用延展性大的材料。

铁板、铜板、铝板、不锈钢板及管类加工。

不过挤压丝锥底孔要求较高：过大，基础金属量少，造成内螺纹小径过大，强度不够。

过小，封闭挤压的金属无处可去，造成丝锥折断。

计算式为：底孔直径=内螺纹公称直径-0.5螺距。

螺旋槽丝锥（SFT）螺旋槽丝锥对在盲孔内攻牙，切削连续排出的钢铁材质效果良好。

因为约35°的右旋蜗槽切削可从孔内向外排出，切削速度可较直槽丝锥加快30%-50%，盲孔的高速攻牙效果良好因排削顺利。

对铸铁等切削成细碎状的材料效果差。

直槽丝锥直槽丝锥:它通用性最强，通孔或不通孔、有色金属或黑色金属均可加工，价格也最便宜。

但是针对性也较差，什么都可做，什么都不是做得最好。

切削锥部分可以有2、4、6牙，短锥用于不通孔，长锥用于通孔。

只要底孔足够深，就应尽量选用切削锥长一些的，这样分担切削负荷的齿多一些，使用寿命也长一些。

先端丝锥（POT）先端丝锥因前端锋刃槽部有特殊的枪膛刃槽设计，所以排削容易，扭力小精度稳定使丝锥耐久性更一层的改进；加工螺纹时切屑向前排出，它的芯部尺寸设计比较大，强度较好，可承受较大的切削力。

加工有色金属、不锈钢、黑色金属效果都很好，通孔螺纹应优先采用先端丝锥。

管用丝锥（SPT）管用丝锥用途，有机械结合为主的PF(G)螺纹用丝锥(JISB4445)及耐密用为主的螺纹斜行用丝锥(JISB4446)2种。

有管用斜行牙丝锥PT(Rc)及直行牙PS(Rp) 另外还有美式管用螺纹丝锥NPT NPS NPTF 等螺帽丝锥（SNT）螺帽丝锥JIS有规定，主要为螺帽的攻牙加工用，对螺帽的加工特性考虑故牙部、柄部比较长(JIS4433)JIS规格有长柄丝锥、短柄丝锥二种，但牙部长度相同。

钢丝螺套的性能与参数汇总

1、钢丝螺套介绍钢丝螺套是一种新型的内螺纹紧固件，分为普通型和锁紧型两种，是由高精度菱形截面的不锈钢丝精确加工而成的一种弹簧状内外螺纹同心体，锁紧型是在普通型的基础上增加一圈或几圈锁紧圈。

钢丝螺套嵌入铝、镁合金、铸铁、玻璃钢、塑料等低强度的工程材料的螺纹孔中，能形成标准的M，MJ螺纹，具有连接强度高，抗震、抗冲击和耐磨损的功能，并能分散应力保护基体螺纹，大大延长基体的使用寿命。

另外，钢丝螺套还可以在原基体上的螺纹脱扣或乱牙时，作为修复手段，不需加大螺丝尺寸，能快速有效的修复到原始状态，而不致造成整个基体报废，快速经济。

2、安装钢丝螺套后的补偿作用任何阴阳螺纹都会存在螺距及螺纹角度的加工偏差，这意味着在螺纹旋合后只有一、二扣螺纹真正接触上。

当承受负荷时，螺钉会变形而导致更大的偏差，其结果是，大约70%的载荷都承加在螺纹口端部的二扣螺纹上，这会导致极大的应力集中而使予紧力过早丧失，从而导致紧固松动而失效。

因此，螺距和牙型角的偏差可造成：a.阴、阳螺纹旋合不良；b.螺纹牙面承载不均匀；c.予紧力过早丧失；d.坚固实效。

钢丝螺套安装之后，有效地改善了螺纹连接的轴向及径向的配合效果。

当承受载荷时，可有效地弥补螺纹孔与螺钉之间存在的螺距及螺纹角的偏差，使每一牙螺纹都得到良好旋合，从而使负载及其产生的应力均匀地分布在旋合面的每一牙螺纹上，而不会导致任何的应力集中。

予紧力一旦减小，还能保持稳固的连接，从而确保紧固。

因此，螺套可以有效地补偿螺距及牙型角的偏差。

其优良的特性体现为：A.有效地改善螺纹旋合面的配合；B.均匀地分布罗纹承受的载荷；C.保持长久的螺纹予紧力；D.有效地减少应力集中，极大地延长紧固件寿命。

3、钢丝螺套的优点延长使用寿命：由于钢丝螺套是不锈钢材料，具有较高硬度，使较软的基件螺纹寿命增加几十到几百倍；增加了其强度，也避免了脱扣，乱扣现象的发生。

增加连接强度：可用于铝镁等软低强度合金材料、木材、塑料、橡胶等易变形低强度材料，避免滑丝、错牙等现象。

钢丝螺套技术标准[1]

钢丝螺套技术标准[1]钢丝螺套技术标准(中航工业宏峰重庆销售公司)什么是钢丝螺套---钢丝螺套介绍、钢丝螺套是什么,钢丝螺套是一种新型内螺纹紧固件，它是由高强度、高精度、高表面质量的耐蚀菱形截面的钢丝绕制而成，形如弹簧。

钢丝螺套装入螺孔中，钢丝螺套的成新的螺纹，用于拧入螺钉或螺栓，使螺钉或螺栓不直接与基体接触，保护了基体及螺钉，起到延长螺纹使用寿命、增加螺纹连接强度、增大螺纹受力面、增加螺纹连接的承载力和抗疲劳强度、抗震防松脱等作用。

在铝、镁合金等低强度工程材料上应用可以明显提高螺纹强度和耐磨性，同时钢丝螺套还改善了螺纹的受力情况，使螺纹整体用力，提高了螺纹联接的强度。

钢丝螺套也可用于修复磨损或损坏的内螺纹孔。

钢丝螺套产品在航空、航天器、船用、车用动力机械，液力传动机械，风动工具，气动元件、外表面靠弹力贴合在螺孔上，其内表面形化纤、纺织、烟草机械、光学仪器、电器、高压开关、汽车修理等行业的产品和设备上得了普遍应用。

钢丝螺套的作用及钢丝螺套应用领域钢丝螺套是一种新型的螺纹紧固件，装入产品后能符合国际标准高精度内螺纹，其性能优于直接攻丝形成的螺纹。

随着钢丝螺套的作用逐渐被企业认识，钢丝螺套应用范围已经越来越广泛。

钢丝螺套的作用主要体现在以下三方面:1、钢丝螺套应用在金属或非金属材料 ( 如铝、镁等轻合金工程材料 ) 的机械零部件上，能形成高强度、耐磨损、高精度的标准内螺纹。

在改善低强度机体螺纹孔强度方面，钢丝螺套作用非常明显。

典型应用:高压开关设备、液力机械、焊接设备、烟草机械、微波通讯、汽车零部件、空分设备、煤机、动力机械、纺织化纤机械及家具等。

2、钢丝螺套应用在对已损坏的内螺孔螺纹修复上，作为一种螺纹修复手段，被损螺纹可得到快速有效地修复。

典型应用:各种重要零部件螺纹孔脱扣后修复，如:注塑机模板螺纹孔的修复。

发动机缸体螺纹孔的修复等。

3、利用钢丝螺套进行公制??英制螺纹孔转换，非常方便、快速。

典型应用:进口设备或机械英制螺纹由于备件供应问题需要改成公制螺纹的。

钢丝螺套安装要求标准

钢丝螺套安装要求标准
一、螺套材料
钢丝螺套应采用高强度、高硬度、耐磨损的材料制造，如不锈钢、合金钢等。

其化学成分和机械性能应符合相关标准规定。

二、螺纹规格
钢丝螺套的螺纹规格应与待安装螺孔的螺纹规格一致，以保证安装顺利和连接可靠。

不同规格的螺纹应使用相应的钢丝螺套。

三、螺套长度
钢丝螺套的长度应根据待安装螺孔的深度和安装要求确定。

一般情况下，螺套的有效长度不应小于螺孔深度的1.5倍。

四、螺套安装工具
钢丝螺套的安装工具应采用专用工具，如电动或气动安装器。

在安装过程中，应保证工具的可靠性和精度，以确保钢丝螺套顺利安装。

五、螺孔清理
在安装钢丝螺套之前，应对螺孔进行清理，去除孔内杂质和毛刺，保证螺孔的光洁度和精度。

六、安装方向
钢丝螺套在安装时应遵循正确的方向，一般情况下，螺套的螺纹部分应朝向螺孔的深处，以确保与螺栓的正确配合。

七、锁紧方式
钢丝螺套在安装完成后，应采用适当的锁紧方式进行固定。

锁紧方式可根据具体要求选择，如拧紧螺栓、液压紧固等。

八、防腐处理
钢丝螺套在安装完成后，应对其表面进行防腐处理，以增强其耐腐蚀性能和使用寿命。

一般可采用涂层、镀层等方法进行防腐处理。

丝锥的选择

丝锥的选择丝锥是使用最广泛的内螺纹加工刀具，对于小尺寸的内螺纹，攻螺纹几乎是唯一的加工方法。

要保证攻螺纹质量，应该从丝锥的合理结构、合理参数和合理操作等3个方面解决。

1. 螺纹表面粗糙度（1）丝锥每齿切削过厚每齿切削过厚影响被加工螺纹表面质量，通常每齿切削厚度超过0.2mm就为过厚。

如果是加工通孔螺纹，可以适当增加切削锥长度，使更多的刀齿参加切削，加工盲孔螺纹的切削锥长度调节受限制，往往只能采用增加槽数的措施来使更多的刀齿参加切削。

实践证明，M24～M42的丝锥由4槽增加到6槽效果极佳，高于M42的丝锥，槽数需要适当增加。

采用调节锥长度和适当增加槽数，这两项措施把每齿切削厚度控制在0.02～0.2mm，以保证切出符合要求的螺纹表面质量。

（2）丝锥崩齿在攻螺纹过程中，发生丝锥崩齿是较为常见的现象。

不仅影响内螺纹的表面质量和螺纹精度，甚至能导致扭断丝锥，因此解决崩齿问题是至关重要的。

下面分析崩齿的原因以及应该采取的技术措施。

前刀面局部有负刃。

接近顶刃的前刀面有负刃，如图1所示，使该部分切削困难，切削不流畅，切削重叠，加重了该部分的切削负荷，使该部分崩掉或加速磨损，产生积屑瘤。

产生这种负刃的现象是因为磨前刀面方法不当或没能及时修整砂轮。

正确的磨削方法如图2所示，首先根据h＝α/2sinγ，将砂轮平面顶尖中心线作为准确位移，并保证砂轮平面有足以保证不出现台阶的侧斜角，就能保证磨出直线形前角，避免磨出负刃。

盲孔攻螺纹。

盲孔攻螺纹深度到达一定位置时必须反转退刀，强制切削刃离开切入的工件部分，这时工件对切削齿有两种负荷：一是对切削刃的粘合；另是对切削齿后面的摩擦。

丝锥前角过大，削弱了前面的支撑力；而后角过大，造成反转退刀时使切削齿后面摩擦点靠近切削刃，同时切屑更易楔入切削齿后面。

所以盲孔攻螺纹前、后角过大都将导致丝锥崩齿。

解决办法：前角适当减小，增强前面的支撑力量；后角也适当减小。

对盲孔攻螺纹所使用丝锥前、后角的选择：前角0°～3°，后角2°～4°。

螺套丝锥规格

螺套丝锥规格
【原创实用版】
目录
1.螺套丝锥规格简介
2.螺套丝锥规格的分类
3.螺套丝锥规格的选择方法
4.螺套丝锥规格的应用领域
正文
一、螺套丝锥规格简介
螺套丝锥是一种用于加工螺纹的切削工具，它具有结构简单、使用方便、精度高等特点，广泛应用于各种螺纹加工场合。

螺套丝锥规格是指螺套丝锥的尺寸和参数，包括螺纹直径、螺距、刃部长度等，这些参数决定了螺套丝锥的加工能力和适用范围。

二、螺套丝锥规格的分类
根据螺纹直径和螺距的不同，螺套丝锥规格可分为以下几类：
1.公制螺纹丝锥：适用于加工公制螺纹，如 M6、M12、M16 等。

2.美制螺纹丝锥：适用于加工美制螺纹，如 1/4、3/8、1/2 等。

3.英制螺纹丝锥：适用于加工英制螺纹，如 BSP、BSPT 等。

4.模数螺纹丝锥：适用于加工模数螺纹，如 M10、M20 等。

三、螺套丝锥规格的选择方法
在选择螺套丝锥规格时，需要考虑以下几个因素：
1.被加工零件的材料和硬度：根据被加工零件的材料和硬度选择合适的螺套丝锥规格，以保证切削效果和刀具寿命。

2.螺纹加工精度要求：根据螺纹加工精度要求选择合适的螺套丝锥规格，以保证螺纹加工质量。

3.加工设备和工艺：根据加工设备和工艺选择合适的螺套丝锥规格，以保证刀具的稳定性和使用寿命。

四、螺套丝锥规格的应用领域
螺套丝锥规格广泛应用于各种螺纹加工场合，如汽车、摩托车、机床、工程机械、石油化工、航空航天等行业。
