Φ48金刚石复合片钻头
钻进工具 - 金刚石钻头
（3)水力结构和切削刃的分布 刮刀式、单齿式、组合式 刮刀式：将切削齿沿着从钻头中心附近到保径部位的直线 布置在胎体刮刀上，在适当的位置布置水眼。 整体度高、抗冲击能力强、易于清洗和冷却、排泄好、抗 泥包能力强。适合粘性和软地层
三、金刚石钻头和刮刀钻头
3、PDC钻头的结构
（3)水力结构和切削刃的分布 单齿式：将切削刃单个布置在钻头工作面上，适当位置布 置水眼，钻井液流出，切削刃受到清洗和冷却。 布齿区域大、布齿密度高，可提高钻头使用寿命，水力控 制能力低。 组合式：直线刮刀和单齿相结合的方式，适当位置布置水 眼。具有较好的清洗、冷却和排屑能力，布齿密度高。中 硬地层。
硬地层
软地层
坚硬地层
三、金刚石钻头和刮刀钻头
3、PDC钻头的结构
(1) 胎体PDC钻头与钢体PDC钻头 胎体PDC钻头：碳化钨烧制而成，在窝槽上焊接复合片
钢体PDC钻头：与钻头体一致，复合片焊接在切削齿上，再 将切削齿镶嵌在钻头体上
三、金刚石钻头和刮刀钻头
3、PDC钻头的结构
(1) 胎体PDC钻头与钢体PDC钻头
三、金刚石钻头和刮刀钻头
2、天然金刚石钻头和TSP钻头的结构
（2）水力结构（水孔-水槽式）
三、金刚石钻头和刮刀钻头
2、天然金刚石钻头和TSP钻头的结构
（3）金刚石的粒度和排列方式
切入地层深度：软 1/10,硬1/100 最大出刀不超过1/3
粒度： 软-中软 0.5-2粒/克拉 中硬 3-6粒/克拉 硬地层 12粒/克拉 坚硬 小于 12粒/克拉
钻头水力结构 切削齿的大小和
特点
切削齿的密度
1-9，R、X、 O
1-9，0
R-放射式流道
金刚石钻头的保径简介
嵌在钻头胎体的内外保径层内，金刚石的支撑使内外径的
磨耗比大大增加，从而达到保径的目的。
文章来源：金刚石钻头
电镀金刚石钻头
二、金刚石钻头主要保径分类
2，是金钻金刚石复合片钻头保径，这类钻头的保径通过
在钻头齿端和刚体面焊接高质量的合金条，由于合金条的
硬度比刚体高，刚体消耗达到合金条外径时，由于合金条
热压烧结金刚石钻头
三、总结
在地质勘探方面，还有极少数钻头有其自身独特的保 径方式，比如整体烧结钻头的整体保径和石油勘探钻头的
复合片保径等。无论保径方式如何，它们的目的只有一个，
就是钻进过程中通过较少内外径的消耗达到保径的目的，
这才能最大程度的保护钻具的磨损，较少钻探的成本。
本文来源于：
谢
谢！
下一பைடு நூலகம்：
如何做好铁路混凝土抽芯钻探工程
的硬度高，是内外径的单位消耗减少，从而达到保径目的。
金刚石复合片钻头
二、金刚石钻头主要保径分类
3，是金钻热压烧结金刚石钻头保径，这类钻头是通过热 压烧结的方式，将金刚石孕镶在钻头胎体内部形成胎体， 这类钻头的保径的方式是在烧结过程中，将一定数量的金 刚石聚晶同时埋镶在胎体内部，而且对摆放的位置要求比 较高，耐磨度高的金刚石聚晶能非常有效地保护钻头在钻 进过程中缩径的问题。
第四讲：金刚石钻头的保径简介
课件时间：2016年01月10日
主要内容
金刚石钻头钻进过程 金刚石钻头主要保径分类 总结
一、金刚石钻头钻进过程
金刚石钻头在地质钻探过程中，随着钻进总量的增加，金刚石钻头的磨 损量也在逐渐增加，主要体现在钻头的端面工作层面和钻头胎体的内外径。如 果钻头没有保径，那么随着钻头的使用，钻头的工作面减少的同时，内外径也 将磨损。外径的磨损导致钻头外径减小，当达到外径和钻具的外径相当时，孔 壁将和钻具产生摩擦，只是钻具受损严重。内径的磨损则导致钻头内径的增大， 钻取的岩心外径增大，当达到和岩心钻具的内径相当时，岩心进入管内容易导 致卡管现象，致使钻进无法继续进行。
Φ46-T245三翼金刚石钻头
Φ46-T24*5三翼金刚石钻头一、产品特点金刚石复合片（PDC）是在高温条件下，由人造金刚石与硬质合金一次性合成的特殊超硬材料，它不但具有金刚石硬度高、耐磨等优点，同时还具备了硬质合金抗冲击性强、出刃大等特点，用它做钻头的刀翼可大大提高钻头的工作效率，是钻进中硬岩层和坚硬岩层的理想钻头。
本系列金刚石PDC钻头，托体采用优质钢材煅压成型，经过真空全自动热处理设备进行增加机械性能处理。
普通型采用国内优质复合片做刀翼，超强型采用美国GE公司生产的刀片，根据地质条件的不同选用相应的质量等级，可达到更高的产品性价比，达到节能高效的经济指标。
高强型金刚石钻头刀翼采用最新研制的球型金刚石刀片，特点是钻进速度快，抗冲击能力强。
当钻头钻进时，唇边用于正常均匀地层岩石的刮削，突出部分可以抑制钻头钻进过程中遇到缝隙时瞬间大幅度进尺，大大降低了钻头的意外损坏，提高了应对复杂岩层的钻进水平。
二、应用范围本公司生产的金刚石钻头遍布全国煤田、石油钻探、地质勘探、水利水电、铁路公路、隧道建设等行业。
两翼PDC锚杆钻头（半片标准型）适应岩层八级以下，在同等岩层条件下钻进寿命是普通合金钻头的10-30倍，效率至少提高60%以上，不需修磨，大大降低工人的劳动强度，节约工时。
两翼PDC锚杆钻头（半片加强型）刀翼关键原材料由美国GE公司生产，其金刚石含量是普通钻头的1.5倍，耐磨性极好，效率显著提高，综合成本降低，适应12级以下中硬岩层。
三、常见产品参数最佳适应岩层参数表：行号类型适应岩层1 普通PDC钻头F<10的软—中硬岩2 加强PDC钻头F=10－12的中硬岩3 高强PDC钻头F<18的硬岩金刚石复合片（PDC）钻头钻进规程建议参数表：行号规格mm 钻进规程参数钻压（Kg）转速（rpm）泵量（1╱min）1 Ф28 300—700 300—350 150—2002 Ф30 300—700 300—350 150—2003 Φ32 300—700 300—350 150—2004 Φ48 300—700 300—350 120—1605 Φ56 320—800 250—350 130—1806 Φ75 480—1200 200—300 150—2007 Φ94 640—1600 150—250 200—2508 Φ110 880—2200 120—200 200—3009 Φ152 1500—3000 100—200 500—85010 Φ190 1800—4000 100—200 600—120011 Φ230 2200—4500 100—200 750—140012 Φ270 2400－5000 100—200 1000－1500四、产品说明1、正常作业时，严禁突然反转改变运行方向，以防止复合片钻头脱落。
煤矿井下定向钻进技术培训系列----钻头
支柱形钻头
平角刮刀钻头 图6.1.8 全面钻头
弧角刮刀钻头
2. 金刚石复合片钻头
（1） 主要产品类型
a) 全面钻头-定向钻头
窄保径反切
宽保径
七齿
图6.1.9 定向钻头
八齿
合理选型：煤层建议选用窄保径、七齿定向钻头； 岩层建议选用宽保径、八齿定向钻头。
2. 金刚石复合片钻头
（1） 主要产品类型
b) 取心钻头
（胎体性能稳定、生产效率低、模 具成本高）
2、无压烧结成型
（胎体性能不稳定，生产效率高）
3、冷压烧结成型
（先成型后烧结，适合结构简单的 批量产品，生产效率高）
2. 金刚石复合片钻头
（1） 主要产品类型
a) 全面钻头 b) 取心钻头 c) 套铣打捞钻头 d) 扩孔钻头 e) 锚杆钻头 f) 石油（煤层气）钻头
图6.1.33 冲击锤头（潜孔锤头）
3. 硬质合金钻头
（2）硬质合金钻头碎岩机理及适用性 a) 回转切削机理
图6.1.34 回转切削示意图
特点：
中等转速、低钻压；低成本；
切削碎岩，钻进效率高。
适用性：
软（1-4级）煤层、沙土层 等—中硬地层（4-6）泥岩、 页岩等
3. 硬质合金钻头
（2）硬质合金钻头碎岩机理及适用性 b) 冲击回转机理
d) 多级组合防突扩孔钻头
图6.1.15 多级组合防突钻头
图6.1.16 组合防突钻孔示意图
2. 金刚石复合片钻头
（1） 主要产品类型
e) 锚杆钻头
半片型
整片型
图6.1.17 锚杆钻头
2. 金刚石复合片钻头
（1） 主要产品类型
f) 石油（煤层气）钻头
PDC钻头
PDC钻头一、产品特点金刚石复合片（PDC）是在高温条件下，由人造金刚石与硬质合金一次性合成的特殊超硬材料，它不但具有金刚石硬度高、耐磨等优点，同时还具备了硬质合金抗冲击性强、出刃大等特点，用它做钻头的刀翼可大大提高钻头的工作效率，是钻进中硬岩层和坚硬岩层的理想钻头。
本系列金刚石PDC钻头，托体采用优质钢材煅压成型，经过真空全自动热处理设备进行增加机械性能处理。
普通型采用国内优质复合片做刀翼，超强型采用美国GE公司生产的刀片，根据地质条件的不同选用相应的质量等级，可达到更高的产品性价比，达到节能高效的经济指标。
高强型金刚石钻头刀翼采用最新研制的球型金刚石刀片，特点是钻进速度快，抗冲击能力强。
当钻头钻进时，唇边用于正常均匀地层岩石的刮削，突出部分可以抑制钻头钻进过程中遇到缝隙时瞬间大幅度进尺，大大降低了钻头的意外损坏，提高了应对复杂岩层的钻进水平。
本公司生产的金刚石钻头遍布全国煤田、石油钻探、地质勘探、水利水电、铁路公路、隧道建设等行业。
两翼PDC锚杆钻头（半片标准型）适应岩层八级以下，在同等岩层条件下钻进寿命是普通合金钻头的10-30倍，效率至少提高60%以上，不需修磨，大大降低工人的劳动强度，节约工时。
两翼PDC锚杆钻头（半片加强型）刀翼关键原材料由美国GE公司生产，其金刚石含量是普通钻头的1.5倍，耐磨性极好，效率显著提高，综合成本降低，适应12级以下中硬岩层。
二、产品参数最佳适应岩层参数表：行号类型适应岩层1 普通PDC钻头F<10的软—中硬岩2 加强PDC钻头F=10－12的中硬岩3 高强PDC钻头F<18的硬岩金刚石复合片（PDC）钻头钻进规程建议参数表：行号规格mm 钻进规程参数钻压（Kg）转速（rpm）泵量（1╱min）1 Ф28 300—700 300—350 150—2002 Ф30 300—700 300—350 150—2003 Φ32 300—700 300—350 150—2004 Φ48 300—700 300—350 120—1605 Φ56 320—800 250—350 130—1806 Φ75 480—1200 200—300 150—2007 Φ94 640—1600 150—250 200—2508 Φ110 880—2200 120—200 200—3009 Φ152 1500—3000 100—200 500—85010 Φ190 1800—4000 100—200 600—120011 Φ230 2200—4500 100—200 750—140012 Φ270 2400－5000 100—200 1000－1500三、产品说明1、正常作业时，严禁突然反转改变运行方向，以防止复合片钻头脱落。

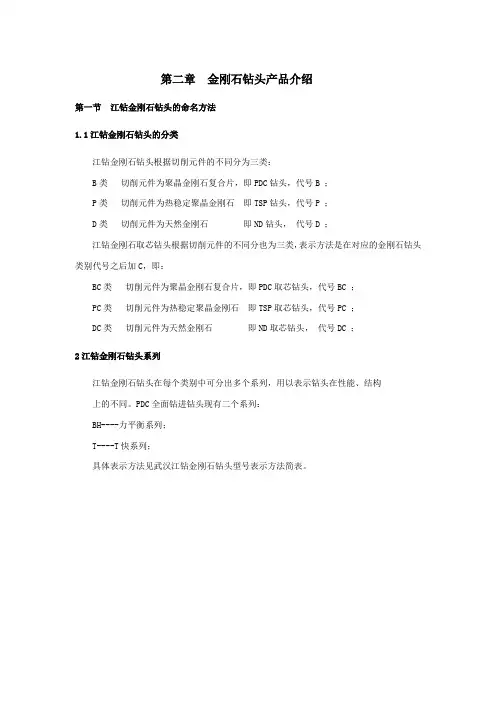

第2章 金刚石钻头产品介绍
第二章金刚石钻头产品介绍第一节江钻金刚石钻头的命名方法1.1江钻金刚石钻头的分类江钻金刚石钻头根据切削元件的不同分为三类：B类切削元件为聚晶金刚石复合片，即PDC钻头，代号B ；P类切削元件为热稳定聚晶金刚石即TSP钻头，代号P ；D类切削元件为天然金刚石即ND钻头，代号D ；江钻金刚石取芯钻头根据切削元件的不同分也为三类，表示方法是在对应的金刚石钻头类别代号之后加C，即：BC类切削元件为聚晶金刚石复合片，即PDC取芯钻头，代号BC ；PC类切削元件为热稳定聚晶金刚石即TSP取芯钻头，代号PC ；DC类切削元件为天然金刚石即ND取芯钻头，代号DC ；2江钻金刚石钻头系列江钻金刚石钻头在每个类别中可分出多个系列，用以表示钻头在性能、结构上的不同。
PDC全面钻进钻头现有二个系列：BH----力平衡系列；T----T快系列；具体表示方法见武汉江钻金刚石钻头型号表示方法简表。
武汉江钻金刚石钻头型号表示方法简表T系列PDC钻头型号表示方法钻头直径代号系列代号地层岩性代号切削齿尺寸代号轮廓代号钻头刀翼数代号附加特征代号型号说明8 1/2 T 3 4 4 4钻头刀翼代号：4刮刀钻头钻头冠部形状代号：短抛物线轮廓切削齿尺寸代号：19.05mm切削齿地层岩性代号（软至中软地层）钻头系列代号钻头尺寸代号BH系列PDC钻头型号表示方法钻头直径代号系列代号布齿密度代号切削齿尺寸代号轮廓代号附加特征代号型号说明8 1/2 BH 4 4 1 ST侧钻钻头钻头冠部形状代号：短圆形轮廓切削齿尺寸代号：19.05mm切削齿布齿密度4级钻头系列代号（力平衡系列）钻头尺寸代号第二节江钻金刚石钻头的产品2.1江钻全面钻进金刚石钻头（T系列、BH系列）产品简介2.1.1聚晶金刚石复合片钻头（PDC钻头）PDC钻头采用人造聚晶金刚石复合片作切削刃。
复合片切削齿的刃面和刃口均有自锐作用，在较低的钻压下可吃入地层，靠剪切作用破碎岩石而获得较高钻速。
金刚石复合片(PDC
金刚石复合片（PDC）地质钻头
ቤተ መጻሕፍቲ ባይዱ
• • • 1.PDC地质钻头系列均可按照客户 要求设计加工制造。 2.具体尺寸以实际加工为准。 我公司与煤科院长期合作，生产销 售煤矿瓦斯抽放用“一通三防”设 备：正负压自动放水器、自动排渣 放水器、高负压瓦斯采取（样）器 、孔板与孔板流量计、水封式防爆 器、防回火装置、排渣器等，另外 还生产销售各种型号钻杆、钻头等 。公司配备了先进的量具和精密的 检测仪器，以确保产品的性能和质 量，努力为客户提供优质的产品和 满意的服务。
金刚石复合片（PDC）地质钻头
• （PDC）复合片地 质钻头品种多规格齐全。 既有普通型，也有超强型 ；既有天然，也有人造； 既有表镶，也有孕镶；既 有取芯的，也有无芯的； 既有扩孔型，也有刮型。 规格有φ42mm、φ60mm 、φ65mm、φ75mm、 φ89mm、φ94mm、 φ98mm、φ113mm、 φ133mm、φ153mm，能 制造各种直径钻头。
金刚石复合片钻头的优势
一、产品图片：二、产品规格表：三、产品简介：金刚石复合片（PDC）是在高温条件下，由人造金刚石与硬质合金一次性合成的特殊超硬材料，它不但具有金刚石硬度高、耐磨等优点，同时还具备了硬质合金抗冲击性强、出刃大等特点，用它做钻头的刀翼可大大提高钻头的工作效率，是钻进中硬岩层和坚硬岩层的理想钻头。
四、产品优势：金刚石复合片钻头拓体采用优质钢材煅压成型，经过真空全自动热处理设备进行增加机械性能处理。
普通型采用国内优质复合片做刀翼，超强型采用美国GE公司生产的刀片，根据地质条件的不同选用相应的质量等级，可达到更高的产品性价比，达到节能高效的经济指标。
金刚石复合片钻头遍布全国煤田、石油钻探、地质勘探、水利水电、铁路公路、隧道建设等行业。
两翼PDC锚杆钻头（半片标准型）适应岩层八级以下，在同等岩层条件下钻进寿命是普通合金钻头的10-30倍，效率至少提高60%以上，不需修磨，大大降低工人的劳动强度，节约工时。
两翼PDC锚杆钻头（半片加强型）刀翼关键原材料由美国GE公司生产，其金刚石含量是普通钻头的1.5倍，耐磨性极好，效率显著提高，综合成本降低，适应12级以下中硬岩层。
高强型金刚石钻头刀翼采用最新研制的球型金刚石刀片，特点是钻进速度快，抗冲击能力强。
当钻头钻进时，唇边用于正常均匀地层岩石的刮削，突出部分可以抑制钻头钻进过程中遇到缝隙时瞬间大幅度进尺，大大降低了钻头的意外损坏，提高了应对复杂岩层的钻进水平。
五、钻头使用注意事项：1.正常作业时，严禁突然反转改变运行方向，以防止复合片钻头脱落；2.在正常作业时，空压机主风路不能有漏气现象，要保证足够的风量与风压，以延长金刚石复合片钻头的使用时间；3.新复合片钻头第一次使用时、要低速磨合半个小时，再逐步正常使用；4.在地质恶劣的环境中运行，要降低轴压和转速，防止钻头断裂；5.在正常的钻孔作业时，若中途须更换钻头，要严格检查孔内是否有杂物，须保证孔内干净方可使用新的复合片钻头；6.新复合片钻头第一次使用时，要注意打孔部位的清洁，防止有杂物影响正常的使用；7.在正常的钻孔作业时，若中途须更换钻头，要严格检查孔内是否有杂物，须保证孔内干净方可使用新的复合片钻头；8.严禁使用弯曲的钻杆，以避免钻头因受力不均而加速钻头的损坏，影响正常的使用时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Φ48金刚石复合片钻头
一、产品参数
Φ48金刚石复合片钻头
直径(mm)Φ48
钻压（Kg）300-700
转速（rpm）300-350
泵量（1╱min）120-160
生产工艺优质钢材锻压成型
主要用途金刚石钻头遍布全国煤田、石油钻探、地质勘
探、水利水电、铁路公路、隧道建设等行业关键词三翼金刚石钻头
二、产品特点
金刚石复合片（PDC）是在高温条件下，由人造金刚石与硬质合金一次性合成的特殊超硬材料，它不但具有金刚石硬度高、耐磨等优点，同时还具备了硬质合金抗冲击性强、出刃大等特点，用它做钻头的刀翼可大大提高钻头的工作效率，是钻进中硬岩层和坚硬岩层的理想钻头。
本系列金刚石PDC钻头，托体采用优质钢材煅压成型，经过真空全自动热处理设备进行增加机械性能处理。
普通型采用国内优质复合片做刀翼，超强型采用美国GE公司生产的刀片，根据地质条件的不同选用相应的质量等级，可达到更高的产品性价比，达到节能高效的经济指标。
高强型金刚石钻头刀翼采用最新研制的球型金刚石刀片，特点
是钻进速度快，抗冲击能力强。
当钻头钻进时，唇边用于正常均匀地
层岩石的刮削，突出部分可以抑制钻头钻进过程中遇到缝隙时瞬间大幅度进尺，大大降低了钻头的意外损坏，提高了应对复杂岩层的钻进水平。
本公司生产的金刚石钻头遍布全国煤田、石油钻探、地质勘探、水利水电、铁路公路、隧道建设等行业。
两翼PDC锚杆钻头（半片标准型）适应岩层八级以下，在同等岩层条件下钻进寿命是普通合金钻头的10-30倍，效率至少提高60%以上，不需修磨，大大降低工人的劳动强度，节约工时。
两翼PDC锚杆钻头（半片加强型）刀翼关键原材料由美国GE公司生产，其金刚石含量是普通钻头的1.5倍，耐磨性极好，效率显著提高，综合成本降低，适应12级以下中硬岩层。
三、其他产品参数
金刚石复合片（PDC）钻头钻进规程建议参数表：
行号规格mm
钻进规程参数
钻压（Kg）转速（rpm）泵量（1╱min）
1Ф28300—700300—350150—200 2Ф30300—700300—350150—200 3Φ32300—700300—350150—200 4Φ48300—700300—350120—160 5Φ56320—800250—350130—180 6Φ75480—1200200—300150—200 7Φ94640—1600150—250200—250 8Φ110880—2200120—200200—300 9Φ1521500—3000100—200500—850 10Φ1901800—4000100—200600—1200 11Φ2302200—4500100—200750—1400 12Φ2702400－5000100—2001000－1500
最佳适应岩层参数表：
行号类型适应岩层
1普通PDC钻头F<10的软—中硬岩
2加强PDC钻头F=10－12的中硬岩
3高强PDC钻头F<18的硬岩
四、产品说明
1、正常作业时，严禁突然反转改变运行方向，以防止复合片钻头脱落。
2、在正常作业时，空压机主风路不能有漏气现象，要保证足够的风量与风压，以延长金刚石复合片钻头的使用时间。
3、新复合片钻头第一次使用时、要低速磨合半个小时，再逐步正常使用。
4、在地质恶劣的环境中运行，要降低轴压和转速，防止钻头断裂。
5、在正常的钻孔作业时，若中途须更换钻头，要严格检查孔内是否有杂物，须保证孔内干净方可使用新的复合片钻头。
6、为了能使钻头正常的稳定的工作，稳杆器要定期更换。
7、新复合片钻头第一次使用时，要注意打孔部位的清洁，防止有杂物影响正常的使用。
8、更换新的钻头前，要仔细检查丝扣和牙齿是否完好，用手轻轻推动试下是否没有问题。
要保证内部没有粉尘，出风口通畅，丝扣润滑，采用提升和回转配合方式连接好钻头后才能使用。
9、严禁使用弯曲的钻杆，以避免钻头因受力不均而加速钻头的损坏，影响正常的使用时间。
10、根据不同的情况选择不同的钻头，以及操作方法。
11、复合片钻头在下井前仔细检查各部位，确保钻头没有问题才开始使用。
12、复合片钻头要合理存放，防止粉尘等杂物进入钻头内部，影响正常的使用和钻头的寿命。
13、钻头应装在特制的包装盒里，避免振动相互碰撞。
14、使用时，从包装盒里取出钻头应即装到主轴的弹簧夹头里或自动更换钻头的刀具库里。
用完随即放回到包装盒里。
