在CAD中，有多种方法可以进行角度标注。以下是两种常见的方法：
1. 使用角度度量工具：在CAD软件中，通常可以找到一个特殊的工具或命令，用于测量和标注角度。用户可以选择该工具，然后选择两个直线、边缘或轴线等，软件会自动计算并标注出这两个元素之间的角度。
2. 使用角度图标和文字工具：另一种常见的方法是直接使用角度图标和文字工具来手动标注角度。用户可以选择角度图标工具，然后按照需要绘制角度标注的位置和大小，在标注的角度处输入相应的数值。
无论使用哪种方法，角度标注通常需要选择要标注的对象或线段，然后选择标注工具进行标注。同时，在CAD软件中，还可以根据需要调整标注的样式、位置和大小等属性。
cad图纸标注规范
cad图纸标注规范
CAD 图纸标注规范
在工程设计和制造领域，CAD 图纸是传递设计意图和制造要求的重要工具。而准确、清晰、规范的标注则是 CAD 图纸的关键组成部分，它能够确保设计师、工程师、制造工人以及其他相关人员对图纸的理解一致，从而避免误解和错误，提高工作效率和产品质量。接下来，让我们详细了解一下 CAD 图纸标注的规范。
一、尺寸标注
1、 尺寸线
尺寸线应使用细实线绘制，通常与被标注的对象平行。尺寸线的两端应超出尺寸界线 2 3mm 。对于相互平行的尺寸线，应按照从小到大、从里到外的顺序排列，且相邻尺寸线之间的间距应均匀一致。
2、 尺寸界线
尺寸界线应从被标注的对象轮廓线、轴线或中心线引出，一般用细实线绘制，垂直于尺寸线。尺寸界线的末端应超出尺寸线 2 3mm 。
3、 尺寸数字
尺寸数字应标注在尺寸线的上方中部或中断处，字头朝上。尺寸数字应按照国家标准的字体和大小书写，一般采用 35 号字。尺寸数字应避免被任何图线通过，当无法避免时，应将图线断开。 4、 直径和半径标注
对于圆或圆弧的直径标注，应在尺寸数字前加注符号“Φ”；对于半径标注，应在尺寸数字前加注符号“R ”。标注直径或半径尺寸时，尺寸线应通过圆心。
5、 角度标注
角度的尺寸线应以圆弧表示，角度的数字应水平书写在尺寸线的上方。
二、文字标注
1、 字体
文字标注应使用国家标准规定的字体，如长仿宋体。字体的高度应根据图纸的比例和复杂度进行选择，一般为 35mm 、 5mm 、 7mm 等。
2、 内容
文字标注应简洁明了，准确表达设计意图。标注的内容应包括零件的名称、材料、技术要求、加工精度等。对于技术要求较多的情况，可以单独列出技术要求表。
3、 位置
文字标注的位置应清晰易读，避免与图线重叠。一般情况下，文字标注应放在图纸的上方、下方或右侧。
三、符号标注 1、 表面粗糙度符号
表面粗糙度符号应按照国家标准绘制，并标注相应的粗糙度数值。符号的尖端应指向被加工表面。
cad中标注的快捷键
CAD中十个最常用的快捷键
CAD比较简单且常用的命令如下：
C *CIRCLE 圆 CO *COPY 复制 MI *MIRROR 镜像 RO *ROTATE 旋转
L *LINE 线 AR *ARRAY 阵列 BR *BREAK 打断 DED *DIMEDIT（编辑标注）
M *MOVE 移动 SC *SCALE 缩放 DDI 标注直径 DAN 标注角度
E *ERASE 删除 TR *TRIM 修剪 DRA 标注半径 DLI 线性标注
F *FILLET 倒圆角 EX *EXTEND 延伸 LEN直线拉长 DAL 对齐标注
O *OFFSET偏移 CHA 倒角 XL *XLINE射线
X *EXPLODE 分解 AA *AREA面积 PL *PLINE多段线
EX *EXTEND延伸 H *BHATCH 图案填充 ML,*MLINE多线
P *PAN平移 AL *ALIGN对齐
PE *PEDIT 多段线编辑 S *STRETCH 拉伸
ED *DDEDIT 不打散标注尺寸而直接标注（修改文本）
T在使用文本注释时，如果注释中的文字具有同样的格式，注释又很短，则选用TEXT(DTEXT)
MT 当需要书写大段文字，且段落中的文字可能具有不同格式，如字体、字高、颜色、专用符号、分子式等,(MTEXT)
如果要全面一点的，如下：
CAD快捷键一览
创建三维阵列 3A
创建三维面 3F
在三维空间创建由直线段组成的多段线 3P
在二维和三维空间中将某对象与其他对象对齐 AL
加载 AutoLISP、ADS 和 ARX 应用程序 AP
CAD中的偏角和偏移操作方法
CAD中的偏角和偏移操作方法
CAD（计算机辅助设计）软件是现代工程设计中不可或缺的工具。在使用CAD软件时，掌握各种操作方法可以提高绘图效率和精确度。本文将重点介绍CAD中的偏角和偏移操作方法，帮助读者更好地应用这些功能。
1. 偏角操作方法
偏角是指从某一个参考线或基点开始，以一定角度偏转绘制线段或轨迹的操作。在CAD中，偏角可以通过以下步骤进行操作：
1.1 选择绘图工具：选择直线工具、多段线工具或圆弧工具等。
1.2 指定起点：根据绘图需求，在绘图窗口中点击起点位置。
1.3 输入角度：输入偏角的数值或使用CAD软件提供的交互工具手动调整。
1.4 绘制线段或轨迹：绘制线段或轨迹，根据需要确定长度或半径。
通过以上步骤，可以轻松实现在CAD中执行偏角操作。这对于进行倾斜标注、绘制斜线或绘制倾斜的多段线等操作非常有用。
2. 偏移操作方法
偏移是指在CAD中通过指定一定的向量量，将一个已有的线段或轨迹向内或向外平行移动生成新的线段或轨迹。偏移操作可以通过以下步骤进行： 2.1 选择偏移工具：在CAD软件中找到并选择“偏移”工具。
2.2 指定源对象：选择需要被偏移的线段或轨迹，通常通过点击源对象的端点或中点来选择。
2.3 输入偏移距离：输入偏移的距离值或使用CAD软件提供的交互工具手动调整。
2.4 选择偏移方向：选择向内或向外偏移的方向，根据需要进行调整。
2.5 生成新对象：确认输入的偏移距离和偏移方向后，CAD会生成一个与源对象平行的新对象。
以上步骤可以帮助读者在CAD中轻松实现偏移操作。偏移常用于创建复杂轮廓、图形扩展以及调整图形位置等操作，特别适用于对称图案的设计和修改。
请注意，为了确保操作的准确性和精度，建议在CAD绘图操作时使用坐标轴和标尺进行辅助。根据不同CAD软件的界面和工具条布局，一些CAD软件可能会提供特定快捷键或命令行输入方式，可以根据个人的使用习惯和软件特点进行相应操作调整。
CAD图形注释与标注方法
CAD图形注释与标注方法
CAD（计算机辅助设计）软件是当代工程设计中广泛应用的一种工具，它可以帮助设计师快速创建和修改各种图形。而在设计过程中，图形注释与标注是不可或缺的一环，能够清晰传达设计意图与细节。本文将介绍CAD图形注释与标注的常用方法，以帮助读者更好地应用CAD软件。
首先，让我们来了解一些基本概念。图形注释是通过文字或图形对象，在CAD图纸上对设计要素进行描述和说明，如尺寸、角度、符号等。而图形标注则是对CAD图形进行注释，以标识设计要素的位置、类型和属性。
在CAD软件中，常见的图形注释与标注方法包括尺寸标注、文字注释、符号标注和标记线等。其中，尺寸标注是最常用的一种方法，它能准确表达设计要素的尺寸和位置。在创建尺寸标注时，需要注意选择适当的尺寸类型（如线性、角度、半径等）和标注位置，以确保清晰可读。
文字注释是另一种常用的注释方法，它可以在CAD图形上添加文字来说明设计细节、要求或解释。使用文字注释时，应该选择合适的字体、字号和对齐方式，以保证可读性。另外，还可以通过修改文字属性，如颜色、粗细、斜体等，来突出关键信息。
符号标注是一种用符号或图案来表示特定属性或要素的方法。在CAD软件中，常见的符号标注包括电气符号、流程图符号等。可以通过选择符号库中的符号并将其插入到图纸中来实现符号标注。在标注符号时，要注意符号的大小和位置，以及与图形的关联性。
标记线是一种用于标示CAD图形特定部分的直线或虚线。标记线通常用于指示尺寸、位置或修改要素。在CAD软件中，可以通过绘制直线或使用相应的标记线命令来创建标记线。在使用标记线时，要确保其清晰可读，不与其他图形重叠，以免造成混淆。
除了以上方法，CAD软件还提供了一些高级注释与标注功能，如面积标注、图案填充、标注样式等。这些功能可以根据设计需求进行选择和应用，以增强图形的信息表达效果。
在进行图形注释和标注时，有几点需要注意。首先，注释和标注应该与图形紧密结合，清晰明了，以避免歧义和误解。其次，应该选择适当的注释和标注方式，避免过多或冗余的信息。此外，还应注意注释和标注的一致性和规范性，以便于他人的理解和使用。
CAD中的角度与倾斜度测量
CAD中的角度与倾斜度测量

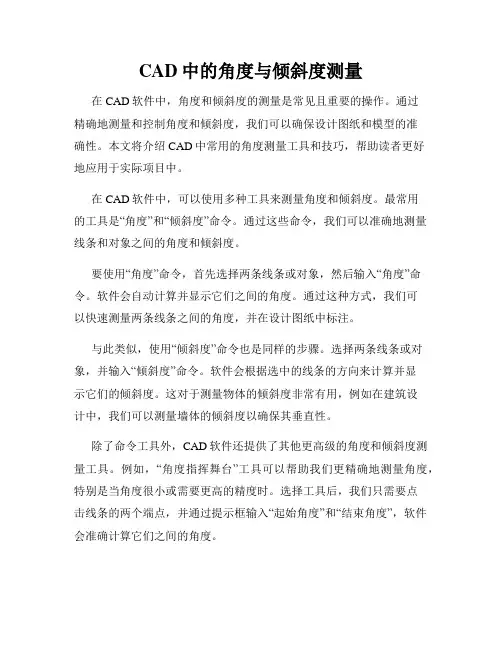

在CAD软件中，角度和倾斜度的测量是常见且重要的操作。通过精确地测量和控制角度和倾斜度，我们可以确保设计图纸和模型的准确性。本文将介绍CAD中常用的角度测量工具和技巧，帮助读者更好地应用于实际项目中。
在CAD软件中，可以使用多种工具来测量角度和倾斜度。最常用的工具是“角度”和“倾斜度”命令。通过这些命令，我们可以准确地测量线条和对象之间的角度和倾斜度。
要使用“角度”命令，首先选择两条线条或对象，然后输入“角度”命令。软件会自动计算并显示它们之间的角度。通过这种方式，我们可以快速测量两条线条之间的角度，并在设计图纸中标注。
与此类似，使用“倾斜度”命令也是同样的步骤。选择两条线条或对象，并输入“倾斜度”命令。软件会根据选中的线条的方向来计算并显示它们的倾斜度。这对于测量物体的倾斜度非常有用，例如在建筑设计中，我们可以测量墙体的倾斜度以确保其垂直性。
除了命令工具外，CAD软件还提供了其他更高级的角度和倾斜度测量工具。例如，“角度指挥舞台”工具可以帮助我们更精确地测量角度，特别是当角度很小或需要更高的精度时。选择工具后，我们只需要点击线条的两个端点，并通过提示框输入“起始角度”和“结束角度”，软件会准确计算它们之间的角度。 此外，CAD软件还提供了“角度限制”选项，可以用于限制测量角度的范围。例如，我们可以设置角度在0°到180°之间，这对于许多设计项目都是常见的需求。通过限制角度的范围，我们可以避免出现错误的测量结果，并保持设计的一致性和准确性。
除了测量角度，CAD软件还可以测量倾斜度。例如，在建筑设计中，我们经常需要测量屋顶的倾斜度。CAD软件中的“倾斜度工具”可以帮助我们快速测量和标记对象的倾斜度。选择工具后，我们只需要选中对象并输入预期的倾斜度数值，软件会相应地调整对象的倾斜度。
在实际应用中，我们可能需要同时测量多个角度和倾斜度。对于这种情况，CAD软件通常提供了“多角度”和“多倾斜度”工具。通过选择对象并输入相应的数值，我们可以一次性测量和标注多个角度和倾斜度。这对于复杂的设计图纸和模型非常有用，可以节省时间和精力。
CAD标注样式的设置大全解读
天云叶落转载
CAD标注样式的设置
标准。对于初学者，面对那么多的设置内容，总是不知所措，也不知它们的对应关系。以下就一项一项地分析标注型式对话框中的每一项设置，并结合机械设计方面提示应设置的参数值。
AutoCAD每种标注样式针对不同的标注对象可设置不同的样式，如在标准标注型式(standard)下又可针对线性标注、半径标注、直径标注、角度标注、引线标注、坐标标注分别设置不同的样式，使在使用同一名称标注型式的情况下，可以满足对不同对象的标注要求。 天云叶落转载
标注样式对话框中，显示出图形中所设置的标注样式，左侧的树状列表为标注样式。
从图中可以看到，standard标注样式共有5种子标注样式，而线性标注由于没有特殊的要求，直接使用标准标注型式，故而列表中没有线性标注子项。列表的右侧为选定的标注型式的预览，从图中可以看到选定标注型式所产生的标注效果。
左侧的几个按钮从字面都可以理解它的作用，在新建标注样式时，你可以选择基于现有的标注样式的子标注样式。比较标注样式是将两种不同的标注样式进行比较，并将不同的参数列出以供参考。
以下介绍标注样式修改的各选项卡：
一、线和箭头： 天云叶落转载
标注样式分为三个部分，即标注线、延伸线及标注文本。这三个部分都可以分别设置其颜色，另外标注线、延伸线还可分别设置它们的线宽。在实际应用中，最好是将它们的颜色设置为随层，线宽也设置为随层。在些人喜欢将其设置为某一种颜色(如绿色)，说这样可以不必转换图层就可以标注出不同于当前对象颜色的标注尺寸，然而却不便于管理，因为你所有的标注对象颁布在不同的图层中(虽然颜色相同)，当你需要将标注隐藏起来的时候你就不知用什么方法去处理。天云叶落转载
如果使用的是随块，则当你将带有该标注对象的图形作为图块插入其它图形时(未炸开)，标注对象将会跟随图层所在图层的颜色显示，而不是标注对象所在图层的颜色显示。
标注线的延伸量的是当箭头样式使用的是斜杠线时(建筑上最常用)标注线向外的伸出量，由于机械制图一般采用的是箭头，所以些项无效。
CAD制图 标准标注样式
文字样式设置：AutoCAD中应优先考虑*.shx即AutoCAD的专用字体（SHX字体），下图是符合国标文字样式。
（中国国家标准汉字是长仿宋体）
尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。
第一步：设置公共参数（1~5）
1，新建GB样式，在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。
图中起点偏移量为建筑图的标准，如果是机械图，可以按默认值不变。 2，选择尺寸文字样式
3，考虑标注比例因子 （一般不选择） 比例因子DIMSCALE取比例的倒数，如出图比例为1：50，DIMSCALE=50；如 出图比例为1：100，DIMSCALE=100……，这是在模型空间出图的情况。如果利用布局，则选择“按布局（图纸空间）缩放标注”，不必指定 DIMSCALE的值。
图4
4，单位可以是缺省值 5，公共参数设置完毕，点击“确定”，返回上一级对话框，看到新建的gb样式。 图6
第二步：分别设置各子样式（6~14）：线性标注、直径标注、半径标注、角度标注 6，设置线性尺性标子样式 （机械类图纸不需 要设置线性尺寸标注样式）
紧接5继续“新建”，在“用于”下选择“线性标注”。
7，点击“继续”，为线性标注设置参数。
对于建筑图，只需修改箭头为建筑标记，同时将箭头大小的值改小一些。此处的值为斜线的水平投 影长度，国标要求斜线长2~3mm。
其他所有参数均按公共参数设置，如果为机械图，箭头及其大小也不必改。
8，点击确定，看到gb样式下的线性标注子样式。 9，设置直径标注子样式。
紧接8继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。先 将文字对齐方式选为“ISO标准”，这样可以使直径尺寸成水平标注（这只是一种习惯）。
10，对直径标注的文字及箭头位置作调整。 11，点击“确定”完成gb样式下的直径标注子样式。
12，半径标注子样式与直径标注的设置完全相同。
如何在CAD中进行角度测量
如何在CAD中进行角度测量
在CAD设计中，角度测量是一个非常常见且重要的操作。正确测量角度可以帮助我们准确表达设计意图，并为后续的建模、排布和绘图工作提供准确的依据。在本教程中，我们将学习如何在CAD软件中进行角度测量。
首先，打开你的CAD软件，并导入你想要进行角度测量的图纸或图形文件。确保你已经准确地绘制了需要测量角度的线条或对象。
接下来，我们将介绍两种常用的方法来进行角度测量。
方法一：使用直线与直线之间的夹角工具
在CAD软件中，通常有一个专门用于测量直线与直线之间角度的工具。可以在菜单栏中的“测量”或者“工具”选项中找到该工具。
点击该工具后，你将会看到一个十字形的光标。将光标移动到你想要测量的两条直线的交点处。当你将光标移动到该点时，你将看到一个角度值的浮动窗口。这个值就是你所测量的角度。
请注意，在CAD软件中，角度通常以度（°）为单位进行表示。因此，测量结果可能是一个以度为单位的数值。
方法二：使用角度计算公式进行测量
如果你的CAD软件没有提供角度测量工具，或者你想更加灵活地进行角度测量，你可以使用角度计算公式来手动计算角度。 假设你想要测量两条线条AB和 AC之间的角度，你可以按照以下步骤进行测量：
1. 首先，使用工具绘制一条从A点到B点的直线，再绘制一条从A点到C点的直线。
2. 在CAD软件中，通常有一个用于计算两条直线之间夹角的工具，可以在菜单栏的“工具”或者“计算”选项中找到该工具。点击该工具后，选择AB线和AC线，软件将会计算出两条直线之间的夹角。
3. 记下所测量的角度值。需要注意的是，不同的CAD软件对角度的表示方法可能有所不同。有些软件使用度（°）为单位，有些软件使用弧度（rad）或梯度（gon）为单位。请根据你的软件来确定角度的单位。
以上是两种常用的在CAD软件中进行角度测量的方法。无论你选择哪种方法，确保你在进行角度测量之前，已经绘制了准确的线条或对象。此外，熟悉你所使用的CAD软件的界面和工具栏也是至关重要的。
CAD标注快捷键有哪些？CAD标注快捷键命令大全！
CAD标注快捷键有哪些？CAD标注快捷键命令⼤全！
设计过程中，为了能更清楚地表达出图纸中的图形尺⼨、⾓度、⽤料等细节，⼀般会将其标注在图纸中。那么你知道命令有哪些吗？下⾯，⼩编给⼤家整理了浩⾠CAD软件中CAD标注快捷键命令⼤全，有需要的⼩伙伴抓紧收藏起来吧！
CAD标注快捷键命令⼤全：
1. 快速标注-QDIM
CAD快速标注快捷键命令为：QDIM，主要⽤于从选定对象中快速创建⼀组标注。
2. 线性标注-DLI
CAD线性标注命令为：DIMLINEAR，快捷键：DLI；主要⽤于创建线性标注。
3. 对齐标注-DAL
CAD对齐标注命令为：DIMALIGNED，快捷键：DAL；主要⽤于创建对齐线性标注。
4. 半径标注-DRA
CAD半径标注命令为：DIMRADIUS，快捷键：DRA；主要⽤于创建圆或圆弧的半径标注。
5. 直径标注-DDI
CAD直径标注命令为：DIMDIAMETER，快捷键：DDI；主要⽤于创建圆、圆弧的直径标注，可将直径线以任何⾓度放在圆或圆弧的内外。
6. ⾓度标注-DAN
CAD⾓度标注命令为：DIMANGULAR，快捷键：DAN；主要⽤于创建⾓度标注。
7. 圆⼼标注-DCE
CAD圆⼼标注命令为：DIMCENTER，快捷键：DCE；主要⽤于创建圆和圆弧的圆⼼标记或中⼼线。8. 坐标标注-DOR
CAD坐标标注命令为：DIMORDINATE，快捷键：DOR；主要⽤于创建坐标标注。
9. 弧长标注-DAR
CAD弧长标注命令为：DIMARC，快捷键：DAR；主要⽤于创建弧长标注。
10. 半径折弯标注-DJO
CAD半径折弯标注命令为：DIMJOGGED，快捷键：DJO；主要⽤于对半径较⼤的圆或圆弧创建折弯标注。如果圆或圆弧的圆⼼在当前布局中⽆法显⽰到实际位置，⽤户可以使⽤折弯标注，可以将替代圆⼼放到⼀个合适的位置。 11. 快速引出标注-LE
CAD快速引出标注命令为：QLEADER，快捷键：LE；主要⽤于创建引线和引线注释。
CAD尺寸标注和注释的快捷键
CAD尺寸标注和注释的快捷键
在CAD（计算机辅助设计）软件中，尺寸标注和注释是非常重要的功能，用于说明绘图中的尺寸和说明。为了提高绘图效率和准确性，熟练掌握CAD尺寸标注和注释的快捷键是必不可少的。本文将介绍CAD尺寸标注和注释的一些常用快捷键。
1. 尺寸标注快捷键
1.1 快速标注
- 线性标注：L
- 对齐线性标注：AL
- 半径标注：RA
- 直径标注：DI
- 弧长标注：AA
- 角度标注：ANG
- 平行线标注：XQ
- 圆心角标注：A
- 连续角度标注：AM
- 垂直线标注：XZ
- 垂直线偏移标注：XN - 水平线标注：XX
- 水平线偏移标注：XH
- 对象标注：OB
1.2 编辑已有标注
- 修改尺寸文本：DTEXT
- 标注样式：DIMSTYLE
- 尺寸线颜色：DIMCLRD
- 尺寸线宽度：DIMLWD
- 尺寸线箭头样式：DIMBLK
- 尺寸线箭头尺寸：DIMASZ
- 尺寸线扩展线尺寸：DIMEXO
- 尺寸线间距：DIMDLI
- 尺寸线偏移：DIMTOLJ
2. 注释快捷键
2.1 文本注释
- 单行文本：TEXT
- 多行文本：MTEXT - 文本样式：STYLE
- 文本编辑器：DDIM
- 绘图边界注释框：MVIEW
2.2 图形注释
- 箭头：AR
- 文字框：ATTDEF
- 图块编辑器：BEDIT
- 图层：LAYER
- 插入图块：INSERT
- 切换对象显示状态：LAYISO
- 图形副本：COPY
请注意，以上列举的仅是常用的CAD尺寸标注和注释快捷键，具体软件版本和个人习惯可能会有所差异。熟练掌握这些快捷键将大大提高CAD绘图的效率和准确性。
总结：
本文介绍了CAD尺寸标注和注释的一些常用快捷键。通过熟练掌握这些快捷键，可以在CAD软件中快速进行尺寸标注和注释的操作，提高绘图效率和准确性。在实际应用中，可以根据个人习惯和具体任务的要求，进一步了解和掌握其他相关的快捷键和功能，以更好地应对各种绘图需求。希望本文对CAD用户有所帮助！
