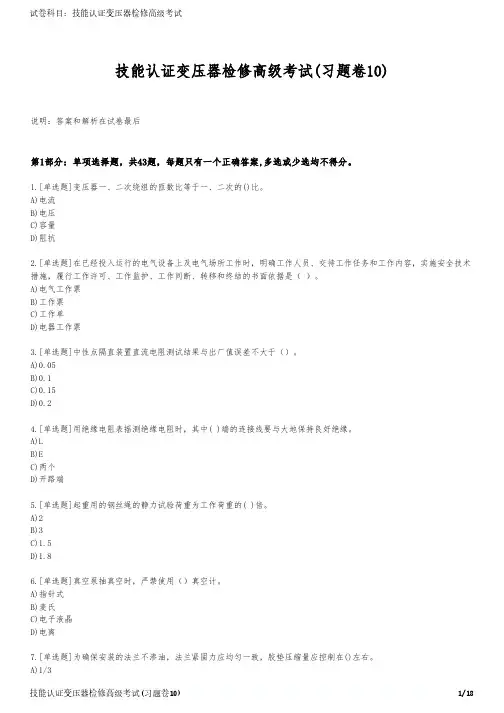

技能认证变压器检修高级考试(习题卷10)
技能认证变压器检修高级考试(习题卷10)说明：答案和解析在试卷最后第1部分：单项选择题，共43题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]变压器一、二次绕组的匝数比等于一、二次的()比。
A)电流B)电压C)容量D)阻抗2.[单选题]在已经投入运行的电气设备上及电气场所工作时，明确工作人员、交待工作任务和工作内容，实施安全技术措施，履行工作许可、工作监护、工作间断、转移和终结的书面依据是（ ）。
A)电气工作票B)工作票C)工作单D)电器工作票3.[单选题]中性点隔直装置直流电阻测试结果与出厂值误差不大于（）。
A)0.05B)0.1C)0.15D)0.24.[单选题]用绝缘电阻表摇测绝缘电阻时，其中( )端的连接线要与大地保持良好绝缘。
A)LB)EC)两个D)开路端5.[单选题]起重用的钢丝绳的静力试验荷重为工作荷重的( )倍。
A)2B)3C)1.5D)1.86.[单选题]真空泵抽真空时，严禁使用（）真空计。
A)指针式B)麦氏C)电子液晶D)电离7.[单选题]为确保安装的法兰不渗油，法兰紧固力应均匀一致，胶垫压缩量应控制在()左右。
A)1/3B)1/2C)1/4D)1/58.[单选题]三相电力变压器测得绕组每相的直流电阻值与其他相绕组在相同的分接头上所测得的直流电阻值比较，不得超过三相平均值的()%为合格。
A)±1.5B)±2C)±2.5D)±39.[单选题]干式消弧线圈局部放电量不应大于()pCA)10B)15C)20D)2510.[单选题]《油浸式变压器（电抗器）精益化评价细则》规定在铁心及夹件绝缘评价中绝缘电阻应≥（）MΩ（新投运1000MΩ）。
A)500B)300C)200D)10011.[单选题]质量管理工作中的PDCA循环中的“P”是指( )。
A)计划B)执行C)检查D)总结12.[单选题]如果电容型电流互感器末屏对地绝缘电阻低于1000MΩ，则应测量其对地tanδ，其值不大于()。

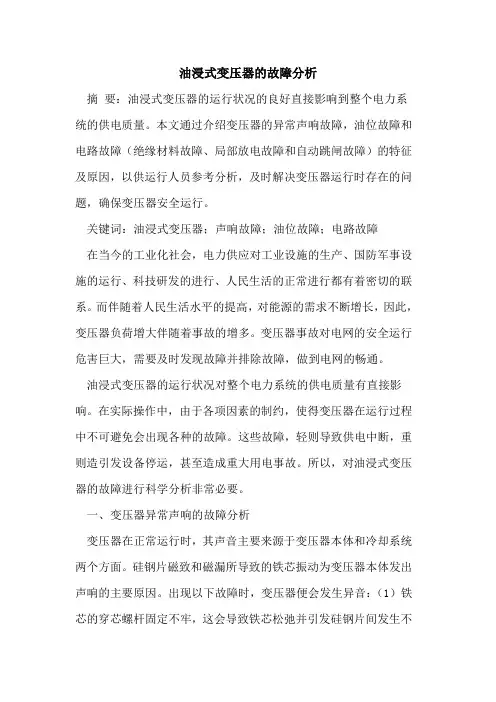

油浸式变压器故障分析
油浸式变压器的故障分析摘要：油浸式变压器的运行状况的良好直接影响到整个电力系统的供电质量。
本文通过介绍变压器的异常声响故障，油位故障和电路故障（绝缘材料故障、局部放电故障和自动跳闸故障）的特征及原因，以供运行人员参考分析，及时解决变压器运行时存在的问题，确保变压器安全运行。
关键词：油浸式变压器；声响故障；油位故障；电路故障在当今的工业化社会，电力供应对工业设施的生产、国防军事设施的运行、科技研发的进行、人民生活的正常进行都有着密切的联系。
而伴随着人民生活水平的提高，对能源的需求不断增长，因此，变压器负荷增大伴随着事故的增多。
变压器事故对电网的安全运行危害巨大，需要及时发现故障并排除故障，做到电网的畅通。
油浸式变压器的运行状况对整个电力系统的供电质量有直接影响。
在实际操作中，由于各项因素的制约，使得变压器在运行过程中不可避免会出现各种的故障。
这些故障，轻则导致供电中断，重则造引发设备停运，甚至造成重大用电事故。
所以，对油浸式变压器的故障进行科学分析非常必要。
一、变压器异常声响的故障分析变压器在正常运行时，其声音主要来源于变压器本体和冷却系统两个方面。
硅钢片磁致和磁漏所导致的铁芯振动为变压器本体发出声响的主要原因。
出现以下故障时，变压器便会发生异音：（1）铁芯的穿芯螺杆固定不牢，这会导致铁芯松弛并引发硅钢片间发生不规则振动，从而引发强烈且不均匀的噪声。
（2）当绕组闪络放电，或是铁芯的接地线发生断线，会造成铁芯对外壳高电压放电，造成变压器内部有放电声。
（3）变压器中少数零件固定不牢，变压器内部产生敲击铁块的响声。
（4）在轻负荷或空负荷的情况下，某些离开叠层的硅钢片端部会有振动产生，变压器内部会有蚊子扑翅般的声音。
（5）若变压器内部有击穿的地方。
则会有忽大忽小的放电声。
二、油浸式变压器油位、油温异常故障分析1.变压器的油位过高或过低变压器的油位的高低受以下因素影响a. 内部油量，b. 油温的高低，c. 变压器所带负荷，d. 周围环境温度，e.变压器的密封性等。
浅谈变压器常用的绝缘材料
浅谈变压器常用的绝缘材料作者：徐凤胡少伟常铮范丽娟蒋辉来源：《活力》2019年第06期[摘要]变压器用绝缘件种类繁多。
制造变压器绝缘件，需要很多绝缘材料。
绝缘材料在变压器中用以将导电部分彼此之间和导电部分对地（零电位）之间的绝缘隔离。
绝缘材料稳定的技术性能在变压器稳定运行可靠性以及变压器的使用寿命上举足轻重。
[关键词]变压器;绝缘材料;短路大量的数据表明短路引起的故障是变压器退出运行的主要原因，绝缘材料作为变压器重要组成部分，其合理的绝缘和机械性能必须能够有效地达到高抗压强度、高拉伸强度和弯曲强度。
并且其弹性形变可以忽略。
但是由于绝缘件在变压器中的作用不同，几何形状有差异，常见的油浸式变压器常用绝缘材料有绝缘纸板、电工层压木、上胶纸、绝缘胶、电缆纸、电工皱纹纸、环氧玻璃布板。
一、绝缘纸板电工绝缘纸板是以100%的純硫酸盐木浆为原料，通过真空干燥可以彻底干燥、去气和浸油，具有良好的电气性能和机械性能，是油浸式变压器中最常用的绝缘材料。
绝缘纸板的耐热等级是Y级，浸油后变为A级。
根据厚度不同，绝缘纸板有0.5mm、1mm、1.5mm、2mm、3mm、4mm、5mm、6mm、8mm等不同规格。
根据幅面不同，绝缘纸板有1000mm×2000mm、2030mm×4200mm、2100mm×3200mm、3200×4200mm、3200×6100mm等。
按密度可分为低密度纸板、中密度纸板、高密度纸板。
其中低密度纸板的密度为0.75～0.9g/cm3，强度较低。
机械性能较差，但成型性号，主要用于制作成型件。
中密度纸板也叫标准板，密度为0.95～1.15g/cm3，硬度较好，电气强度较高，主要用于绝缘纸筒、撑条、垫块等一般绝缘件及层压制品。
高密度纸板密度为1.15～1.3g/cm3，电气性能和机械性能均很高，主要用于压板、垫板、油隙垫块等不折弯的零件。
二、电工层压木电工层压木是采用色木、桦木及水曲柳等对变压器油无污染的优质木材经蒸煮、旋切干燥涂以绝缘胶，经高温高压而成。

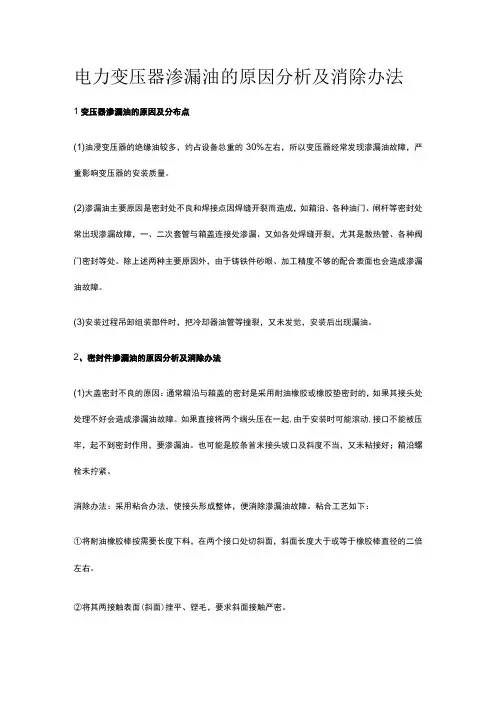

电力变压器渗漏油的原因分析及消除办法[全]
![电力变压器渗漏油的原因分析及消除办法[全]](https://img.taocdn.com/s3/m/0b7acc0e42323968011ca300a6c30c225901f09a.png)
电力变压器渗漏油的原因分析及消除办法1变压器渗漏油的原因及分布点(1)油浸变压器的绝缘油较多，约占设备总重的30%左右，所以变压器经常发现渗漏油故障，严重影响变压器的安装质量。
(2)渗漏油主要原因是密封处不良和焊接点因焊缝开裂而造成，如箱沿、各种油门、闸杆等密封处常出现渗漏故障，一、二次套管与箱盖连接处渗漏、又如各处焊缝开裂，尤其是散热管、各种阀门密封等处。
除上述两种主要原因外，由于铸铁件砂眼、加工精度不够的配合表面也会造成渗漏油故障。
(3)安装过程吊卸组装部件时，把冷却器油管等撞裂，又未发觉，安装后出现漏油。
2、密封件渗漏油的原因分析及消除办法(1)大盖密封不良的原因：通常箱沿与箱盖的密封是采用耐油橡胶或橡胶垫密封的，如果其接头处处理不好会造成渗漏油故障。
如果直接将两个端头压在一起,由于安装时可能滚动,接口不能被压牢，起不到密封作用，要渗漏油。
也可能是胶条首末接头坡口及斜度不当，又未粘接好；箱沿螺栓未拧紧。
消除办法：采用粘合办法，使接头形成整体，便消除渗漏油故障。
粘合工艺如下：①将耐油橡胶棒按需要长度下料，在两个接口处切斜面，斜面长度大于或等于橡胶棒直径的二倍左右。
②将其两接触表面(斜面)挫平、铿毛，要求斜面接触严密。
③将胶合剂均匀涂在两个斜面上，在室温下晾干IOmin后，可将两斜面压合在一起做为搭接头。
（2）密封件材质不良及安装工艺不正确1）安装中使用不合格的密封件。
如材料性能不满足要求；加工质量差；或者使用库存已久的密封件，早已老化、变形、发硬，在安装中又未仔细检查和鉴定，使用时没有擦拭干净密封件接触面上的污垢。
2）安装操作时，压缩超过35%以上，使胶垫失去弹性。
3）紧螺丝时，用力不均，使密封件受力不均，密封处有缝隙。
紧密封件螺栓时，压力过大或过小，造成渗漏油；4）密封件安装的位置不正确而使密封件损坏。
安装时方法欠妥、如胶垫放的不正、不平、有错位，紧固时用力不当，使胶垫、胶圈变形或失去弹力3、密封件材质不良及安装工艺不正确的解决办法1）应选用优质耐油橡胶垫，要求其弹性、硬度、吸油率、抗老化性能等,均符合质量标准规定。

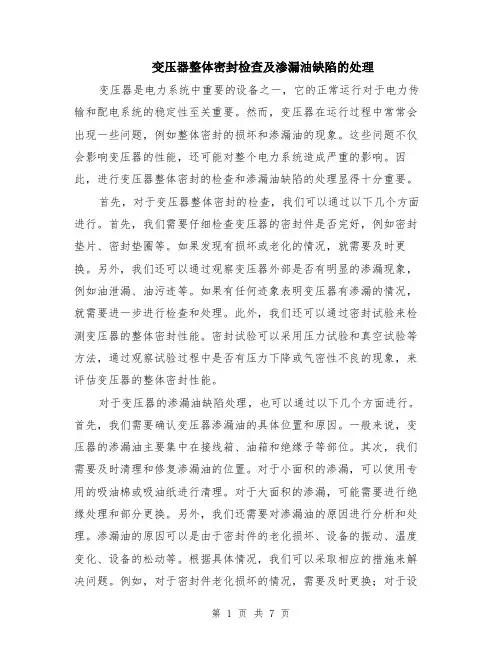

变压器整体密封检查及渗漏油缺陷的处理（4篇）
变压器整体密封检查及渗漏油缺陷的处理变压器是电力系统中重要的设备之一，它的正常运行对于电力传输和配电系统的稳定性至关重要。
然而，变压器在运行过程中常常会出现一些问题，例如整体密封的损坏和渗漏油的现象。
这些问题不仅会影响变压器的性能，还可能对整个电力系统造成严重的影响。
因此，进行变压器整体密封的检查和渗漏油缺陷的处理显得十分重要。
首先，对于变压器整体密封的检查，我们可以通过以下几个方面进行。
首先，我们需要仔细检查变压器的密封件是否完好，例如密封垫片、密封垫圈等。
如果发现有损坏或老化的情况，就需要及时更换。
另外，我们还可以通过观察变压器外部是否有明显的渗漏现象，例如油泄漏、油污迹等。
如果有任何迹象表明变压器有渗漏的情况，就需要进一步进行检查和处理。
此外，我们还可以通过密封试验来检测变压器的整体密封性能。
密封试验可以采用压力试验和真空试验等方法，通过观察试验过程中是否有压力下降或气密性不良的现象，来评估变压器的整体密封性能。
对于变压器的渗漏油缺陷处理，也可以通过以下几个方面进行。
首先，我们需要确认变压器渗漏油的具体位置和原因。
一般来说，变压器的渗漏油主要集中在接线箱、油箱和绝缘子等部位。
其次，我们需要及时清理和修复渗漏油的位置。
对于小面积的渗漏，可以使用专用的吸油棉或吸油纸进行清理。
对于大面积的渗漏，可能需要进行绝缘处理和部分更换。
另外，我们还需要对渗漏油的原因进行分析和处理。
渗漏油的原因可以是由于密封件的老化损坏、设备的振动、温度变化、设备的松动等。
根据具体情况，我们可以采取相应的措施来解决问题。
例如，对于密封件老化损坏的情况，需要及时更换；对于设备振动引起的渗漏，可以采取加固措施。
此外，我们还需要定期对变压器进行维护和检修，以确保其正常工作和延长使用寿命。
综上所述，变压器整体密封的检查和渗漏油缺陷的处理是保证变压器正常运行和延长使用寿命的关键。
通过对变压器整体密封的检查，可以及时发现和修复密封件的损坏，避免渗漏油的问题；通过对渗漏油缺陷的处理，可以清理和修复渗漏油的位置，并采取相应措施解决渗漏油的原因。
油浸式变压器常见故障分析及处理措施
油浸式变压器常见故障分析及处理措施摘要：当前，各行各业对电能需求的日益增长，使变压器承受着很大的压力，负载增大，从而引发了电力系统的安全事故，危及电力系统的高效率。
油浸式变压器是目前电力系统中应用最广泛的一种，它的运行状况和供电质量有着密切的联系。
由于受多方面的影响，油浸式变压器的故障时有发生，一旦发生，难以保障电能供应的连续性，严重时会发生安全事故。
因此，应加强对油浸式变压器的诊断和处理运行，并根据实际情况及时、准确地进行检查，争取在最短的时间内使变压器能够正常运行，确保电能供应的稳定。
关键词：油浸式变压器；常见故障；处理措施1油浸式变压器概述油浸式变压器是电力系统的关键设备，它的运行原理是通过电磁感应来实现电能的交流。
油浸式变压器一旦发生故障，不但会对变压器的设备造成损害，还会造成电网的瘫痪，造成电力供应的大范围中断，从而造成用电的危险，甚至会给企业带来巨大的经济损失，所以，要对变压器进行正确的监测和保养，并定期进行变压器油试验和分析，及时识别变压器异常运行状况，及时消除运行中存在的隐患，可以避免电力系统因变压器出现故障检修而停电。
2变压器异常声响的故障分析在正常运行时，变压器的运行噪音主要来自变压器主体和冷却系统，在铁芯震动时，变压器的外壳会产生“嗡嗡”的响声，这是很正常的现象。
变压器在运转时，会发出异常的声音。
当变压器铁芯穿芯螺杆没有牢固地固定在一起时，会引起铁芯松动，使硅钢板间产生不规则的震动，从而产生异常的噪声。
铁芯在高压放电的情况下，也会发出异常的放电声音，这是因为线圈的闪络放电，或者是铁芯接地的断线，从而引起了高压放电。
变压器内部部件松动，在运转中也会产生铁块撞击的声音。
当变压器在无负载和轻载的情况下运行时，会发生硅钢片的端部振动，引起变压器内部的异响。
在变压器的内部有一个击穿部位，就会产生不均匀的放电声音。
对于变压器中存在的异响，要根据各种声音找到原因，采取相应的措施，以便及时排除故障，保证变压器运行的稳定性。
变压器油的主要作用
变压器油的主要作用内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）变压器油的主要作用：（1）绝缘作用：变压器油具有比空气高得多的绝缘强度。
绝缘材料浸在油中，不仅可提高绝缘强度，而且还可免受潮气的侵蚀。
（2）散热作用：变压器油的比热大，常用作冷却剂。
变压器运行时产生的热量使靠近铁芯和绕组的油受热膨胀上升，通过油的上下对流，热量通过散热器散出，保证变压器正常运行。
（3）消弧作用：在油断路器和变压器的有载调压开关上，触头切换时会产生电弧。
由于变压器油导热性能好，且在电弧的高温作用下能分触了大量气体，产生较大压力，从而提高了介质的灭弧性能，使电弧很快熄灭。
变压器油的性能要求：（1）密度尽量小，以便于油中水分和杂质沉淀。
（2）粘度要适中，太大会影响对流散热，太小又会降低闪点。
（3）闪点应尽量高，一般不应低于135℃。
（4）凝固点应尽量低。
（5）酸、碱、硫、灰分等杂质含量越低越好，以尽量避免它们对绝缘材料、导线、油箱等的腐蚀。
（6）氧化程度不能太高。
氧化程度通常用酸价表示，它指吸收1克油中的游离酸所需的氢氧化钾量（毫克）。
（7）安定度不应太低，安定度通常用酸价试验的沉淀物表示，它代表油抗老化的能力。
为什么高压变压器要用到油电力变压器里面的油是特制的“变压器油”，其作用是增强绝缘和冷却。
变压器产生的热量由油的热循环带到外面的散热管（片）散到外面，大型的变压器还有风扇为油降温。
现在变压器的制作和新型绝缘材料的使用，一些中小型的电力变压器也可以作成不用油的干式变压器了。
变压器油为什么要进行过滤过滤的目的是除去油中的水分和杂质，提高油的耐电强度，保护油中的纸绝缘，也可以在一定程度上提高油的物理、化学性能。
运行中的变压器油时间长了为什么会老化变质运行中的变压器油经常处于高温（85℃左右）下，与大气接触就会发生氧化。
而油中存在的某些物质（如铜等）又会加速这种氧化过程。
油氧化时，不断分解出酸、灰分等杂质，从而使油的性能劣化。
油浸式变压器橡胶圈的作用
油浸式变压器橡胶圈的作用
油浸式变压器橡胶圈是指用于油浸式变压器中的一种橡胶密封圈，它的主要作用是用于保持油箱的密封性和防止油箱漏油。
在油浸式变压器中，因为变压器需要使用绝缘油来进行绝缘和冷却，因此需要一个密封的油箱来储存绝缘油。
橡胶圈贴合在变压器油箱的接口处，起到密封作用，可以保证油箱不会漏油，从而保证变压器正常运行。
同时，橡胶圈还可以起到防止污染环境的作用，避免绝缘油泄漏对环境造成污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
油浸变压器密封件对绝缘性能的重要性
摘要:笔者在对某油浸变压器的一次预防性试验中发现其绝缘性能劣化,多项绝缘性能试验数据不合格。
经过各项试验分析,结果竟是由一枚小小的密封垫圈老化所引起。
现对整个试验分析排查过程及处理方法加以解析,以期引起对密封件日常维护的重视及对同类现象的启发。
关键词:油浸变压器绝缘劣变密封垫圈老化
某水利枢纽110kV主变压器由于一枚密封垫圈老化开裂导致绝缘劣变,在预防性试验中多项绝缘性能试验数据均不合格。
由此可见小小的密封件对变压器绝缘性能的重要性。
现将问题的发现过程和处理方法加以解析。
1 绝缘劣变的发现和原因分析
1.1 变压器基本参数
该变压器的主要性能参数和使用环境:型号SFZ9-25000/110,额定容量25000kV A,额定电压110±3×2.5/10.5kV,额定电流131.2/1375A,阻抗电压10.3%,接线组别YNd11,绝缘等级F,绝缘油牌号DB-25,1999年9月出厂,属户外使用油浸风冷式变压器。
1.2 试验项目
对于该类型变压器,依据DL/T596-1996《电力设备预防性试验规程》(以下简称规程)规定需进行下列绝缘试验项目:绕组绝缘电阻及吸收比、电容型套管末屏对地绝缘电阻、绕组的介质损耗角正切值tanδ、电容型套管的介质损耗角正切值tanδ和绕组直流泄漏电流等。
现将以上所列各试验项目测得数据及其反映出来的问题罗列出来以供分析(注:试验时天气为晴天,环境温度为10℃,变压器本体温度为10℃,空气湿度为63%,符合绝缘试验的环境要求):
1.3 试验数据及结果分析(表1)
规程规定同温度下绝缘电阻与往年测量结果无明显变化,吸收比不低于1.3。
从测得数据可以看出高压绕组绝缘电阻偏低,远低于往年数值,并且吸收比不合格(表2)。
规程规定66～220kV电压等级绕组20℃时的tanδ不大于0.8%,35kV及以下电压等级绕组20℃时的tanδ不大于1.5%,电容型套
管的tanδ不大于2%。
由此确定高压绕组的介质损耗角正切值tanδ不合格(表3)。
规程规定66～220kV电压等级绕组10℃时的泄漏电流不大于33μA,6～15kV电压等级绕组10℃时的泄漏电流不大于22μA。
从测得数据可以明显看出高压绕组1min时的泄漏电流远大于33μA。
综合以上三项绝缘试验结果可以确定高压绕组绝缘性能已发生劣变,必须找到使其发生劣变的原因和具体部位并进行修复处理。
那么绝缘劣变的部位在什么地方呢？由于变压器的主要绝缘介质是绝缘油,所以应首先从绝缘油入手分析检查。
然而从以上三项绝缘试验的测试结果来看低压绕组和高压套管的绝缘性能良好,且低压绕组和高压绕组同处一个油箱,因此可以大致判断变压器本体油箱和高压套管内的绝缘油是合格的。
经现场对本体和高压套管绝缘油分别取样进行试验分析,结果所测得的数据均在规程规定的合格范围内,可以判定本体和高压套管的绝缘油是合格的。
1.4 原因所在
由于有载分接开关处于一个单独的油箱之中,且有载分接开关与高压绕组有电气联结,所以在排除了本体和高压套管绝缘油劣变的可能性之后就基本上可以判定是有载分接开关所在的油箱的绝缘油发生了劣变。
从该油箱底部抽取油样发现含其中有大量水分,经过仔细检查后发现位于油枕顶部的注油孔所使用的橡胶密封垫圈老化开裂,
雨水即是沿着密封垫圈的裂缝渗入绝缘油中的。
2 处理方案
由此现象反映出该变压器经过十余年的运行所有密封件均已存在不同程度的老化,这是对变压器绝缘性能的严重威胁,必须予以根本解决。
处理方案主要包括以下几个方面:(1)将变压器解体吊芯;(2)将所有绝缘油抽出过滤,使其水分含量达到要求;(3)将有载分接开关及油箱内壁进行清洁和烘干处理;(4)更换所有密封件。
经过大修后,对变压器进行验收试验,试验结果显示各项试验数据均符合规程规定,绝缘性能良好。
3 结语
由此可见,小小的密封垫圈对变压器的绝缘性能却至关重要。
所以对于长年运行的变压器应对橡胶密封件加强检查,必要时应及时予以更换。
此外对于像油枕顶部注油孔所用的长期处于风雨和暴晒等恶劣环境中的密封件应采取措施加强密封,比如可以在密封部位外部涂敷一层热熔胶,一方面可以隔绝水分进入密封部位,另外还可以使密封件避免长期接受外部恶劣环境的侵袭,减缓老化进程。
参考文献
[1]DL/T596-1996《电力设备预防性试验规程》中华人民共和国电力工业部发布,1997年1月1日实施.
[2]JB/T501-2006《电力变压器试验导则》中华人民共和国国家发展和改革委员会发布,2006年10月1日实施.。
