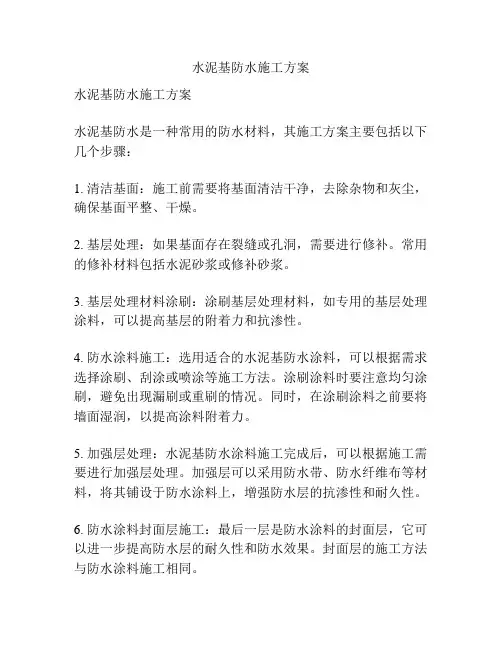

水泥基防水施工方案
水泥基防水施工方案
水泥基防水施工方案
水泥基防水施工方案
水泥基防水是一种常用的防水材料，其施工方案主要包括以下几个步骤：
1. 清洁基面：施工前需要将基面清洁干净，去除杂物和灰尘，确保基面平整、干燥。
2. 基层处理：如果基面存在裂缝或孔洞，需要进行修补。
常用的修补材料包括水泥砂浆或修补砂浆。
3. 基层处理材料涂刷：涂刷基层处理材料，如专用的基层处理涂料，可以提高基层的附着力和抗渗性。
4. 防水涂料施工：选用适合的水泥基防水涂料，可以根据需求选择涂刷、刮涂或喷涂等施工方法。
涂刷涂料时要注意均匀涂刷，避免出现漏刷或重刷的情况。
同时，在涂刷涂料之前要将墙面湿润，以提高涂料附着力。
5. 加强层处理：水泥基防水涂料施工完成后，可以根据施工需要进行加强层处理。
加强层可以采用防水带、防水纤维布等材料，将其铺设于防水涂料上，增强防水层的抗渗性和耐久性。
6. 防水涂料封面层施工：最后一层是防水涂料的封面层，它可以进一步提高防水层的耐久性和防水效果。
封面层的施工方法与防水涂料施工相同。
7. 施工验收：施工完成后，进行验收工作。
主要检查基层处理、防水层和封面层的质量和工艺是否符合要求。
具体可以进行压力测试、渗透试验等。
需要注意的是，水泥基防水施工时要确保施工环境干燥，尽量避免在雨天或高湿度环境下进行施工。
此外，施工过程中要做好防护措施，避免涂料进入其他部位，以免影响美观和使用效果。
总结起来，水泥基防水施工方案包括清洁基面、基层处理、防水涂料施工、加强层处理、封面层施工和施工验收等步骤。
通过科学合理的施工方案和严格的质量控制，可以确保水泥基防水施工质量。
水泥基防水施工方案
一、工程概况本工程为某住宅小区防水工程，涉及地下室、卫生间、厨房等区域的防水施工。
为确保工程质量，根据我国相关防水规范及工程实际情况，特制定本施工方案。
二、施工准备1. 材料准备：（1）水泥基防水涂料：应符合国家相关标准，质量合格；（2）水泥：应选用强度等级不低于32.5号的普通硅酸盐水泥；（3）砂：中粗砂，粒径在0.5～2.0mm之间；（4）外加剂：减水剂、防水剂等；（5）施工工具：滚筒、刷子、刮板、铲刀、剪刀等。
2. 人员准备：（1）施工人员：具备防水施工经验和技能；（2）技术负责人：负责施工方案的编制、实施及监督；（3）质量检验员：负责工程质量检验。
三、施工工艺1. 基层处理：（1）基层表面应平整、坚实、无松散、裂缝、空鼓、起砂等现象；（2）阴阳角、管根、地漏等部位应做成圆弧形；（3）基面应清理干净，无浮浆、明水、油污等；（4）对基面缺陷进行处理，如裂缝、蜂窝、麻面等，可用水泥砂浆进行修补。
2. 防水涂料施工：（1）配料：按产品说明书要求，将水泥、砂、外加剂等材料按比例混合均匀；（2）涂刷：采用滚筒、刷子或刮板进行涂刷，涂层应均匀、饱满；（3）涂层厚度：基层涂层厚度为1.5～2.0mm，面层涂层厚度为1.0～1.5mm；（4）涂层养护：涂层施工完成后，应保持湿润状态，养护时间不少于7天。
3. 防水层验收：（1）涂层表面应平整、无裂纹、无气泡、无脱落；（2）涂层厚度应符合设计要求；（3）涂层与基层粘结牢固，无空鼓、脱落现象；（4）防水层无渗漏现象。
四、施工注意事项1. 施工过程中，应严格控制材料配比，确保涂层质量；2. 施工环境温度宜在5℃～30℃之间，相对湿度不大于85%；3. 防水涂料施工前，基层表面应干燥、平整、无油污；4. 施工过程中，应注意施工人员安全，遵守操作规程；5. 防水层施工完成后，应及时进行闭水试验，确保无渗漏。
五、施工进度根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
水泥基渗透结晶型防水涂料施工方案
水泥基渗透结晶型防水涂料施工方案一、施工准备在进行水泥基渗透结晶型防水涂料的施工前，需要进行充分的准备工作。
具体包括以下几个方面：1.材料准备：准备好水泥基渗透结晶型防水涂料、稀释剂、刷子、辊刷、刮刀等工具。
2.表面处理：清洁表面，确保表面无灰尘、油污等杂物。
3.边角处理：对凹凸不平、过渡等部位进行修补，确保表面平整。
4.周边保护：对墙角、门窗等部位进行保护，防止涂料溅漏。
二、施工步骤1. 第一遍底漆施工1.将水泥基渗透结晶型防水涂料与稀释剂按照一定比例混合均匀。
2.使用刷子或辊刷将底漆均匀涂刷在待涂料表面，确保完全渗透。
3.底漆干燥后，进行第二遍底漆施工。
2. 第二遍底漆施工1.重复第一遍底漆施工操作，确保涂料均匀渗透。
2.底漆干燥后，准备进行主涂料施工。
3. 主涂料施工1.将水泥基渗透结晶型防水涂料与稀释剂按照一定比例混合均匀。
2.先对整个施工面积进行一遍涂刷，确保涂料均匀。
3.待第一遍涂料干燥后，进行第二遍涂刷以增加涂层厚度。
4. 后续处理1.待主涂料干燥后，整体进行检查，如有漏刷、漏涂等情况及时修补。
2.对整个施工面积进行整体清理，清除多余的涂料，保持施工面积干净整洁。
三、施工注意事项1.施工环境温度不宜过高或过低，一般在5-35摄氏度为宜。
2.施工过程中要保持通风良好，避免因涂料释放气味影响施工人员身体健康。
3.操作时要戴好相应防护用品，如手套、口罩等，避免涂料对皮肤、呼吸道的刺激。
4.施工完成后，要注意及时清洁工具，防止涂料在工具上固化造成浪费。
四、施工质量验收1.施工完成后，对防水涂料表面进行检查，确保涂料均匀、无漏涂现象。
2.对涂料进行防水性能测试，确保达到设计要求的防水效果。
3.对施工现场进行清理，清除施工过程中产生的垃圾、废料等。
4.准备施工完工报告，记录施工过程中的关键环节和注意事项，作为日后维护和检查的依据。
五、总结水泥基渗透结晶型防水涂料施工是一项关乎建筑结构防水质量的重要工作，只有严格按照施工方案进行操作，才能保证施工质量。
水泥基渗透结晶型防水材料施工方案
水泥基渗透结晶型防水材料施工方案一、施工前准备在施工之前，需要对施工现场进行全面的清理和准备工作。
具体包括： - 清理施工面，确保表面无浮尘、油污等杂物； - 拆除破损的部分，并修补裂缝及破损处；- 预留构造缝和接缝以减少渗漏风险； - 检查施工材料的质量，保证施工材料符合相关标准。
二、基层处理1.将水泥基渗透结晶型防水材料和混凝土基层交界处做好基面处理工作，确保基层表面平整、无杂物，利于涂料附着。
2.若基层有裂缝或凹凸不平，应使用防水砂浆进行修补，保证基层的平整度和密实度。
三、防水涂料施工1.涂刷前将防水涂料搅拌均匀，保持稀释状态，以提高渗透性。
2.使用刷涂、滚涂或喷涂等方式进行施工。
涂料不宜过厚或过薄，一般涂布厚度为1-2mm。
3.依次进行两遍以确保覆盖均匀，注意避免漏涂和重叠。
4.对接缝处进行翻边处理，确保接缝处不易渗漏。
在构造缝处，加设防渗胶条。
5.抹平施工后的地面，确保表面平整。
四、固化处理1.在防水涂料施工完成后，应保持防水材料表面湿润，利于凝固和结晶。
2.在24小时内避免阳光直射，以免影响涂料的凝固和结晶效果。
3.随时保持施工区域通风良好，有助于涂料干燥固化。
五、验收和保养1.完工后进行检查，确保施工质量符合相关标准。
2.禁止水泥基渗透结晶型防水材料遭受刺激或受压，避免损坏。
3.定期检查防水材料表面是否有裂痕或损坏，做好及时维修和保养工作。
环境保护1.施工过程中，注意防止污染环境，避免废水直接排放。
2.将未使用完的防水涂料妥善保存，避免对环境造成影响。
以上是水泥基渗透结晶型防水材料的施工方案，希望对施工人员在实际工作中有所帮助。
水泥基渗透结晶型防水涂料施工方案(1)
水泥基渗透结晶型防水涂料施工方案(1)
一、施工前准备
在进行水泥基渗透结晶型防水涂料施工之前，需要进行以下准备工作：•对施工区域进行清洁，确保表面无尘土、油污等杂物；
•检查施工区域是否存在漏水、开裂等问题，并进行相应处理；
•准备好所需的施工工具和材料，包括涂料、刷子、滚筒等。
二、施工步骤
1.表面处理
–将水泥基渗透结晶型防水涂料倒入容器中，搅拌均匀后即可使用；
–使用刷子或滚筒将涂料均匀涂抹在施工区域的表面上，确保涂料覆盖均匀。
2.第一遍涂料
–在第一遍涂料干燥前，等待一段时间（根据涂料说明书上的干燥时间）；
–在第一遍涂料干燥后，进行第二遍涂料的涂抹，确保涂料的厚度达到要求。
3.施工环境
–施工过程中需注意施工环境的温度和湿度，避免因环境问题导致涂料不干燥或效果不佳。
三、施工注意事项
•在施工过程中，应注意适当的涂布厚度和层数，避免厚重涂料导致效果不佳；
•施工过程中需注意安全防护，避免涂料溅到皮肤等部位；
•施工完毕后，注意保持施工区域通风良好，加快涂料干燥。
四、施工结束
在完成水泥基渗透结晶型防水涂料的施工后，需等待涂料完全干燥后方可恢复
正常使用。
在此期间，需避免涂料受到外部物体的划伤或挤压，以免影响防水效果。
以上为水泥基渗透结晶型防水涂料施工方案的相关内容，希望可为您提供参考。
水泥基防水施工方案
水泥基防水施工方案引言水泥基防水施工是一种常见且重要的工程，它能有效地防止水分渗透入建筑物内部，从而保护结构材料免受水分侵蚀的损害。
本文将介绍水泥基防水施工方案，包括施工前的准备工作、施工步骤及涂层防水材料的选择与应用。
施工前的准备工作在进行水泥基防水施工之前，需要进行一些准备工作，以确保施工的顺利进行和质量的可控。
1. 确定施工范围首先需要确定施工的范围，即哪些部位需要进行防水处理。
一般来说，水泥基防水适用于地下室、水池、厨房、卫生间等潮湿环境或需要耐水性的场所。
2. 清理基层和修整不平面在进行防水施工之前，需要对基层进行清理，清除灰尘、油污和松散的材料。
同时，还需修整不平面，确保基层平整，以便于涂层的附着。
3. 处理基层裂缝和孔洞对于基层存在的裂缝和孔洞，需要进行修补处理。
常用的修补材料有水泥砂浆、聚合物修补剂等。
修补完毕后，需要等待一定时间使修补材料充分干燥。
4. 处理阴阳角和接缝防水施工中的关键部位是阴阳角和接缝，这些地方容易发生渗漏。
因此，需要用专用的阴阳角和接缝剂进行处理，保证其具有良好的防水性能。
施工步骤1. 底涂施工底涂是为了提高涂层与基层之间的附着力。
在进行底涂施工之前，需要先将配好的防水涂料搅拌均匀。
然后，使用刷子或滚筒将底涂涂刷于基层上，确保涂层均匀、无空鼓。
2. 保护层施工保护层的作用是保护防水层不受外界的破坏。
一般来说，可以选择使用防水纤维网作为保护层材料。
将防水纤维网铺设在底涂表面，用刷子或滚筒将其与底涂涂料牢固粘结。
3. 防水层施工防水层是水泥基防水施工的核心部分。
一般可选择使用聚合物改性水泥防水涂料或防水砂浆作为防水层材料。
根据实际情况，可采用刷涂、喷涂或滚涂等方式施工。
4. 防渗层施工防渗层是为了防止渗漏发生，提高防水系统的可靠性。
在防水层施工完成后，可以选择使用防渗涂料进行二次施工，加强防水效果。
5. 防水层养护防水施工完成后，需要进行养护，以确保防水层的稳定性和持久性。
水泥基渗透结晶防水施工方案
水泥基渗透结晶防水施工方案1. 概述水泥基渗透结晶防水技术是一种常用的建筑防水方法，通过在水泥基材料中加入渗透结晶材料，形成结晶体，能够有效防止水分渗透，提高建筑物的防水性能。
本文将介绍水泥基渗透结晶防水的施工方案。
2. 施工准备2.1 材料准备•渗透结晶防水剂•水泥•水•搅拌设备•打孔设备2.2 施工人员•项目经理•工程师•施工工人2.3 安全措施•施工现场需设置安全警示标志•施工人员需穿戴防护装备3. 施工步骤3.1 表面处理1.清理施工表面，确保表面干净并无杂物。
2.进行表面修补，填补裂缝和凹坑，保证表面平整。
3.2 渗透处理1.使用打孔设备对水泥基材料进行打孔处理，提高材料的透水性。
2.按照施工说明，制作渗透结晶防水剂溶液。
3.将溶液均匀涂抹于打孔处理过的水泥基材料表面，确保渗透均匀。
3.3 结晶处理1.待渗透结晶剂渗透干燥后，结晶体在材料内形成。
2.结晶体逐渐扩散，填充毛细孔，提高防水性能。
3.4 养护处理1.等待结晶体完全形成后，进行养护处理，加强防水效果。
2.养护期间需注意保持表面湿润，避免结晶剂固化过快。
4. 施工验收1.检查施工表面是否平整，无裂缝和凹坑。
2.使用水管进行水压试验，确认防水效果。
5. 施工注意事项1.施工过程中应严格按照说明书操作，不得擅自更改配比。
2.施工前应充分了解材料性能和使用方法，确保施工效果。
6. 结束语水泥基渗透结晶防水施工方案是提高建筑防水性能的有效方法，正确施工能够保障建筑物的防水需求。
在施工过程中，需注意材料质量和施工技术，保证施工质量，提高防水效果。
水泥基聚合物(JS)防水涂料及聚氨酯防水施工方案(全套)
水泥基聚合物（JS）防水涂料及聚氨酯防水施工方案（全套）第一部分：水泥基聚合物（JS）防水涂料介绍水泥基聚合物（JS）防水涂料是一种常用于建筑工程中的防水材料。
它由聚合物树脂、胶黏剂、填料等组成，具有优异的耐候性和粘结性能，能有效防止地面和墙面渗水，提高建筑物的防水性能。
在建筑工程中，水泥基聚合物（JS）防水涂料被广泛应用于地下室、厨房、浴室等需要防水的部位。
第二部分：水泥基聚合物（JS）防水涂料施工步骤1.基层处理：确保施工基面平整、干燥、无松动物体。
2.底漆处理：用水泥基底漆进行底涂，提高基层附着力。
3.涂料施工：采用刷涂、喷涂等方式施工水泥基聚合物（JS）防水涂料。
4.再处理：根据需要进行第二遍涂料施工，确保防水效果。
第三部分：聚氨酯防水施工方案介绍聚氨酯防水涂料是一种优质的防水材料，具有耐候性好、柔韧性强的特点，广泛应用于屋面、地下室等建筑物防水工程中。
聚氨酯防水涂料施工简单、成本较低、施工周期短，是一种较为理想的防水材料。
第四部分：聚氨酯防水施工步骤1.基层处理：清除基层附着物、修复裂缝、进行基层预处理。
2.底漆处理：用专用底漆进行底涂，提高基层附着力。
3.涂料施工：采用滚涂、刷涂等方式施工聚氨酯防水涂料。
4.防护涂层：根据需要添加防护涂层，提高防水层的耐久性。
结语水泥基聚合物（JS）防水涂料和聚氨酯防水涂料在建筑工程中拥有重要的应用价值，能有效提高建筑物的防水性能，延长建筑物的使用寿命。
在施工过程中，务必严格按照施工方案执行，确保施工质量和防水效果。
希望本文所述的水泥基聚合物（JS）防水涂料和聚氨酯防水施工方案能为相关防水工程提供参考依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥基渗透结晶型防水材料在施工时所需的工具比较简单，一般施工用具如下：铁锤、钢钎、油漆铲刀（配合拌料用）、抹灰铁板或括板、3〜4寸油漆刷、手提喷雾器、水桶、拌料板或拌料桶。
调配好灰浆是保证防水施工质量的关键，水泥基渗透结晶型防水材料对灰浆的调配要求很严格。
首先，要求在拌料时边拌边用，缓凝型渗透结晶型防水涂料，拌好的浆料要求在30 分钟内用完；速凝型“防水堵漏胶泥” ，拌好的料要求在5-7 分钟内用完。
一般一次性拌料不要超过3kg，以免来不及用完造成浪费。
已经发硬的灰浆不能再用。
其次，要求严格掌握好水灰比，一般要求用 3.5 ~4份料加入 1 份水搅拌至粘糊状。
拌料时应慢慢地加水，至料能拌开为止，拌料时应注意搅拌均匀，灰浆中不能有没拌开的干料球。
水泥基渗透结晶型防水材料的防水机理决定了施工只能在混凝土结构的基面上进行，而千万不能用于粉刷层的表面，施工时按照点、缝、面的步骤来进行，也就是先把渗漏的点、缝处理好后再进行大面积的涂布施工。
水泥基渗透结晶型防水材料的灰浆涂布时，要注意涂布基面的清洁和湿润处理。
涂布后的防水涂层必须在初凝前用油漆刷沾水或喷细雾保养，必须边涂布边保养，这一点非常关键。
用油漆刷在表面拉刷，既可把涂层涂布均匀，又可使涂层非常致密，30 分钟后防水涂层达到早强，因而用水泥基渗透结晶型防水材料施工的防水涂层无需特别保护。
水泥基渗透结晶型防水材料常用施工方法主要有三种：刮涂施工法、刷涂施工法（也可用喷涂法）、干撒施工法。
（一）刮涂施工法：是指用抹灰的方法将拌好的水泥基渗透结晶型防水材料浆料批刮在需要做防水涂层的基面上。
施工时，把按要求调配好的浆料均匀涂布在基面上。
迎水面防水施工时，因无法预知可能存在的渗水部位，可略增用量，尽可能提高防水涂层的抗渗能力，注意蜂窝状基面的处理。
背水面施工时，哪怕微小的渗漏都容易发觉，在防水施工前可先进行堵漏处理。
用量：每平方米用料1.2〜1.5kg。
涂层厚度：在1.0〜1.2mm。
料水比： 3.5 : 1。
（可根据工程情况作适当调整）要求：一次涂布完成。
（二）刷涂施工法：是指用油漆刷（或厂家专用刷子）将拌好的水泥基渗透结晶型防水材料浆料刷涂在需要做防水涂层的基面上。
一般要求用2〜3 份料加入 1 份水搅拌至稠糊状拌好的浆料必须能涂刷出一定的厚度。
用量：每平方米用料》1.0kg。
涂层厚度：在0.8〜1.2mm。
料水比： 3 : 1 。
（可根据工程情况作适当调整）要求：两次或两次以上涂布完成。
（三）干撒施工法：是指用水泥基渗透结晶型防水材料干粉料直接撒在尚未凝固的混凝土上。
在混凝土浇注并振捣密实碾压平整后（混凝土未完全凝结前）进行施工。
按规定用量均匀地撒在混凝土表面，及时压实抹光。
终凝后检查是否有不良施工处并及时修补；注意喷撒均匀，不可偷工减料。
用量：每平方米用料》1.0kg。
涂层厚度：在0.8〜1.0mm。
料水比：干粉要求：一次布撒完成施工抽检：施工现场的产品抽检，我们可根据国标GB50208-2002《地下防水工程质量验收规范》的要求，按《建筑防水工程材料现场抽样复验》中对无机防水涂料的规定要求进行，即：物理性能检验：抗折强度，湿基面粘结强度，抗渗性等三项。
施工注意事项：水泥基渗透结晶型防水材料虽然施工工艺简单，但在具体施工时，仍需注意以下事项：（1）使用水泥基渗透结晶型防水材料的基面应干净无浮层、旧涂膜、尘土污垢及其它杂物，以提供充分开放的毛细管系统，有利于水泥基渗透结晶型防水材料的渗透和结晶体的形成；若使用钢模板浇涛（或模板上过油漆）的混凝土表面太光滑，除进行常规清理外，还可采用凿击、喷砂、钢丝刷刷洗、高压水冲等方法进行处理。
（2）对所有要涂刷水泥基渗透结晶型防水材料的混凝土，须仔细检查是否有结构上的缺陷，如模板拉杆孔洞、裂缝、蜂窝麻面状的劣质表面、坑洞、施工缝接口处的凹凸不平等，均应修凿、清理，进行堵缝、补强、找平处理，再进行大面积涂刷。
（3）施工前必须用清水彻底湿润工作面，形成内部饱和，以利于水泥基渗透结晶型防水材料借助水分向混凝土结构内部渗透。
但要注意湿润的表面不能有多余的浮水，如施工过程中发现局部基面还是过于干燥，必须重新湿润。
（4）施工必须在混凝土结构或牢固的水泥砂浆基面上进行，不要直接用于粉灰层表面。
在曾经行人、堆物的顶板上施工时，尤其要注意基面的清洁，若有油迹、污迹未清理干净，很容易出现起皮现象。
（5）先处理渗漏点、缝、面，再进行大面积防水施工。
卫浴施工对管道接缝处须进行特别处理，可沿管壁与基面交接处，凿10mm 深的V 型槽进行封堵后，再做基面防水涂层(6)要确保涂层厚度与施工推荐用量。
这是保证施工质量和避免施工纠纷的有效方法。
尤其是采用涂刷方法施工时，浆料太稀或搅拌不匀，就容易起粉或起壳。
(7)不宜在结冰或上霜的表面施工，也不要在连续48小时内环境温度低于4C 时使用。
不宜在暴雨天施工，新施工的表面固化前不要被雨淋。
( 8)如在水泥基渗透结晶型防水材料防水涂层上做装饰性涂饰，对于灰泥性材料要在初凝后(24~48小时内)进行；对于油漆、涂料、环氧树脂等其它聚脂性涂料，则要在养护2-3 周后才能进行。
( 9)养护十分重要，当水泥基渗透结晶型防水材料涂层固化到不会被喷洒水损害时养护就可以开始了，必须精心养护1~2天，每天喷洒水3~5 次，或用潮湿透气的粗麻布、草席覆盖三天。
施工后48 小时内，应避免雨淋、霜冻、日光暴晒或4C以下的长期低温；在空气流通不良或不具备通风条件的情况下(如封闭的矿井或隧道)，可采用风扇或鼓风机械协助通风。
( 10)避免直接与皮肤接触，若需用手掺拌干粉或湿料时需戴胶皮手套。
万一溅入眼睛，必须第一时间用清水冲洗，并及时到医院诊治。
附：GB18445-2001标准的各项物理学性能指标序号试殓枣目1能折标1II1 安定性符合标准规定2凝结时间初抽时间（min） &20樊菽时间（hl c243 抗折强度（MPa ）7d 孑 2.8028d 罗 3.50 4抗圧强度＜MPa ）7d m12.028d M18.05 湿慕而粘结强度（MPa ）之 1.06 抗涉压力.28d (MPa) A 0.8 1.27 第二次抗滂压力・56d（MPa）M 0.6 0.88渗透压力比.28d （ % 1 M200300■图解分析3、2.粉渎防木4■培水漱・914.地下車斛角防水5.桩葛希水■■累■■7. 尬林井訪水8.维下渡缘増紡水■施工方法1、基层处理：用钢丝刷渭洗基层表面的浮浆、尘土、油污等杂物，并使光滑的混凝土表面变成粗糙面，然后用渭水冲洗至中性。
2、特殊部位处理:对结构裂缝（缝宽大于O/mm）、施工缝等缺陷应凿成U形槽，槽宽20mm、深度25 mm,清洗干净后用CCCW涂料或堵漏王填满，待固化后再施工表层涂料；对蜂窝结构及疏松结构均应凿除，并清理后清洗干净，然后用索浆补平施工表层后再涂刷防水层。
■包装、储存1、包装：25Kg/ffi （袋）；2、储存：本品应存放于阴凉、干燥和不受阳光直射的仓库中，温度-20乜-609之问，未开封产品储存期为十二个月以上。
3、涂刷施工：CCCW防水涂科搅拌时应用自来水或清洁水，（不能用泥浆水）搅拌涂料、要拌透，不能有小灰球，用多少拌多少，搅拌好的涂料必须在30分钟内用完后再搅拌涂料］CCCW防水涂料的水灰比，水：灰0.25 kg : 1 kg的比例调配成粘稠型涂料剂进行涂刷施工；4、养护：CCCW浓缩型防水涂料自身有独特的保湿作用，一般要求施工后6-8小时进行适呈喷水保湿养护.每天2-3次.隔天再养1次即可。
（但不能用蓄水养护），CCCW浓缩型防水涂料施工后七天方可还土和蓄水，如验收抗渗也得七天后进行。
基层处理f 特殊部位处理i 涂刷施一养护陲弓BUILD" Ml * Mat的、® BUILDING -• Material 今CCCWft|r-2W；MTI■产品介绍水泥址渗透结晶型防水涂料（简称CCCW）是由特制水泥及多种活性化学物质充分混合而成的刚性、潘透结晶型浅灰色紛末状愤水材料。
其特殊的配制使其在混凝土内部具有渗透作用，并与水作舞形成结晶从而封堵混凝土内部裂缝和毛孔，增抑混凝土密实度，达到彻底防水的目的d■产品特点K对混凝土结构进行防水保护，可用在承受正.反水压的瑞面，可用在地下室或位于水平面以下的墙画2、可作为化工厂、发射井及冷却塔的防水、防腐及装怖材料；3.可作为灌溉水袈的防水、修复材料.可作为大坝及防水垢的防水材科，用于水处理厂的防水处理，用于港道及竖井的胡水；讥用于游泳及韜水池、饮用水池的防水，用干基础亀和展板、电梆及积水井的防水、用于編库和食品库*厨房及厕浴间的紡水.用于电缆沟、隧道、港口、码头的防水地下室防水施工方案一、工程概况本工程为地下室内防水工程，施工面积约为包方式：包工包料，承包单位、工期计划及施工部署k可滲入墙体表艮充满并封堵所有细小毛孔.形成独有保护层，迎水面、曲水面都可使用;2、可涂刷在潮湿的表面*操作简便，曰后无需养护费用.可自行修复、桥接细小裂缝：3、可在粗糙不平表面施工，无需保护层.用于地下室外墙可直接回填土；4.抗老化*与结构同寿命”耐髙温、低温. 抗冻融’可以保护钢筋不受腐蚀；臥用于内堪时*尤其杲用于地下室防水时. 涂料可抗高地下水压*在构筑物外墙既有防水作用.又有装饰作用；6.可抗盐琨腐蚀及空气污染造成的损坏.无舞，可宜接接触炊用水；人涂涮后可在该涂科表面恵接再綺盖涂刷其他的涂料，可直接粘盗砖等职他装怖材科。
怦。
采用水泥基渗透结晶型防水材料，属刚性防水。
承根据工程进度的安排，基面和天气符合施工要求，卷材施工按总包工期计划进行。
水泥基渗透结晶型防水涂料按设计要求防水涂层刷涂厚度为1mm，两次刷涂完成并养护3-5天。
三、水泥基防水层对基层要求：表面坚固（如有空鼓，穿透性裂缝，应先做修补再做防水处理），基层如有渗漏，应先进行局部堵漏处理表面应无明水、无建筑粘结物、无油污、无浮灰。
四、施工技术措施1.选用材料：“ ***水泥基渗透结晶型防水涂料，其物理学性能见下表YH-CCCW （水泥基）防水涂料各项物理、力学性能指标施工现场的产品抽检，根据国标GB50208-2002 《地下防水工程质量验收规范》的要求，按《建筑防水工程材料现场抽样复验》中对无机防水涂料的规定要求进行，即：物理性能检验：抗折强度，湿基面粘结强度，抗渗性等三项。
2、机具准备铁锹、扫帚、墩布、手锤、钢凿、吹尘器、弹线盒、卷尺、刮板、滚刷、毛刷、高压水枪等。
3、水泥基（YH －CCCW ）防水层工艺流程：基层验收T基层清理T材料搅拌T刷涂第一遍防水层T刷涂第二遍防水层T养护T检查T验收T成品保护3.1基层清理：施工前应先清除杂物再用高压气泵及高压水枪清除尘土、浮浆、污渍、疏松活动的砂石等，务求干净。
