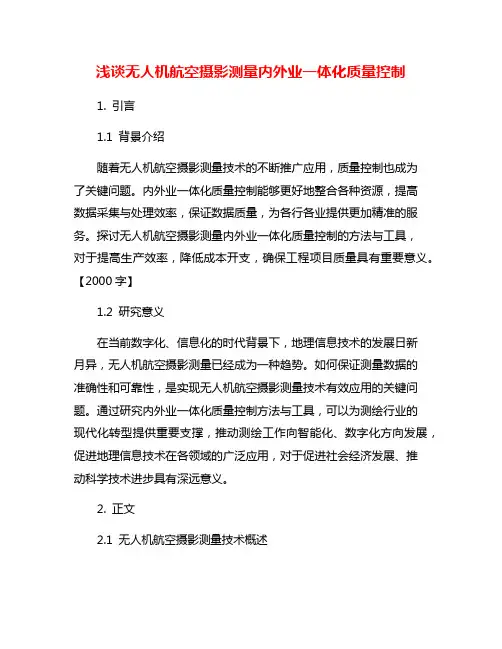

浅谈无人机航空摄影测量内外业一体化质量控制1. 引言1.1 背景介绍随着无人机航空摄影测量技术的不断推广应用，质量控制也成为了关键问题。
内外业一体化质量控制能够更好地整合各种资源，提高数据采集与处理效率，保证数据质量，为各行各业提供更加精准的服务。
探讨无人机航空摄影测量内外业一体化质量控制的方法与工具，对于提高生产效率，降低成本开支，确保工程项目质量具有重要意义。
【2000字】1.2 研究意义在当前数字化、信息化的时代背景下，地理信息技术的发展日新月异，无人机航空摄影测量已经成为一种趋势。
如何保证测量数据的准确性和可靠性，是实现无人机航空摄影测量技术有效应用的关键问题。
通过研究内外业一体化质量控制方法与工具，可以为测绘行业的现代化转型提供重要支撑，推动测绘工作向智能化、数字化方向发展，促进地理信息技术在各领域的广泛应用，对于促进社会经济发展、推动科学技术进步具有深远意义。
2. 正文2.1 无人机航空摄影测量技术概述无人机航空摄影测量技术是利用无人机搭载航空摄影测量设备，通过航拍获取影像数据，再结合地面控制点、数字高程模型等辅助数据，进行三维模型的构建和测量分析。
相比传统的航空摄影测量技术，无人机航空摄影测量技术具有成本低、效率高、灵活性强等优势，被广泛应用于土地规划、城市建设、资源调查等领域。
无人机航空摄影测量技术主要包括飞行规划、航摄数据采集、数据处理和分析等步骤。
在飞行规划阶段，需要根据测量需求确定航线和航高，保证航拍的覆盖范围和数据采集的质量；在航摄数据采集阶段，无人机需要按照预定的航线和航高进行航拍，确保获取足够清晰、准确的影像数据；数据处理和分析阶段则是将采集到的影像数据进行处理，生成三维模型，并进行测量分析。
无人机航空摄影测量技术的发展为内外业一体化质量控制提供了新的手段和工具，同时也为地理信息领域的发展带来了新的机遇和挑战。
2.2 内外业一体化质量控制的意义内外业一体化质量控制是指在无人机航空摄影测量工作中，将内业数据和外业数据进行集成管理，统一进行质量控制，以确保测量数据的准确性和可靠性。
无人机航空摄影测量专业技术设计书
主要设计人: 审核人:批准单位（盖章）: 审批意见：审批人：无人机航空摄影测量项目承担单位（盖章）: 设计负责人: 审核意见:1项目概述42测区概况43作业依据与基本规定43.1作业依据43.2基本规定44技术方案55航空摄影54.1无人机飞行平台54.2航空摄影技术参数设定76.3航空摄影的实施76.4摄影质量控制措施86质量控制96.1飞行质量控制96.2摄影质量控制96.3航摄成果质量检查107安全生产和风险规避128成果提交121项目概述略。
2测区概况3作业依据与基本规定3.1作业依据3.1.1《1:5001:10001:2000地形图航空摄影规范》GB/T6962-2005；3.1.2《航空摄影技术设计规范》GB/T19294-2003；3.1.3《摄影测量航空摄影仪技术要求》MH/T1005-1996；3.1.4《航空摄影仪监测规范》MH/T1005-1996；3.1.5《无人机航摄安全作业基本要求》CH/Z3001-2010；3.1.6《无人机航摄系统技术要求》CH/Z3002-2010；3.1.7《低空数字航空摄影规范》CH/Z3005-2010；3.1.8《数字测绘成果质量检查与验收》GB/T18316-2008；3.1.9《测绘产品质量评定标准》CH1003-1995；3.1.10《测绘产品检查验收规定》CH1002-1995；3.1.11《测绘技术设计规定》CH/T1004；3.1.12《测绘技术总结编写规定》CH/T-1001-2005。
3.2基本规定3.2.1平面坐标：采用CGCS2000坐标系；高斯-克吕格投影，3度分带，投影面:0米。
采用105度中央经线。
3.2.2.高程系统：1985国家高程基准。
4技术方案根据本项目的需求，本测区采用无人机低空高分辨率航空摄影，航拍地面分辨率优于0.05米。
本次航摄资料利用无人机搭载高分辨率数码相机拍摄，生产流程如下图：5航空摄影5.1无人机飞行平台1）八旋翼无人机长航时八旋翼无人机主要特点是飞行时间长，轻便简约的设计，使用便捷维护简单，大大降低使用成本。
浅谈无人机航空摄影测量内外业一体化质量控制
浅谈无人机航空摄影测量内外业一体化质量控制无人机航空摄影测量技术是一种高效、精准、灵活的测量方法，近年来在内外业一体化中得到了广泛的应用。
为了保证无人机航空摄影测量的质量，需要进行有效的质量控制。
本文将从内外业一体化的角度，浅谈无人机航空摄影测量的质量控制方法。
一、内外业一体化的概念二、无人机航空摄影测量的质量控制1.前期准备在进行无人机航空摄影测量之前，需要进行充分的前期准备工作，包括对飞行区域的地形、地貌、植被等进行详细的调查和分析，确定飞行高度、飞行速度、航摄参数等。
需要对无人机和航空摄影设备进行检查和校准，确保其正常运行。
2.航飞规划航飞规划是无人机航空摄影测量的重要环节，直接影响到摄影成果的质量。
在航飞规划中，需要根据实际情况确定航线、飞行高度、重叠度等参数，保证航摄图像的质量和完整性。
应根据飞行任务的需要，合理安排飞行时间和航飞路线，并注意避开禁飞区和限飞区。
3.数据采集数据采集是无人机航空摄影测量的核心环节，直接影响到后续数据处理和成果质量。
在数据采集过程中，需要注意保持机器稳定、飞行平稳，避免飞行过程中出现抖动和模糊现象。
应关注环境光线、天气状况等外部因素，保证摄影成果的清晰度和色彩还原度。
4.数据处理数据处理是保证无人机航空摄影测量质量的重要环节。
在数据处理过程中，需要对航摄图像进行几何校正、辐射校正、影像配准等处理，确保图像的准确性和一致性。
要对采集到的数据进行质量评价，及时发现和修正可能存在的问题，保证数据成果的精度和可靠性。
5.成果发布与应用需要将经过质量控制的航摄成果发布和应用到实际工作中。
在成果发布过程中，需要进行成果的标准化和规范化处理，确保成果的可读性和可用性。
需要对成果进行验证和检查，确保成果的准确性和可靠性。
三、质量控制的意义和挑战质量控制是保证无人机航空摄影测量质量的关键环节，对推动内外业一体化发展具有重要意义。
通过有效的质量控制，可以提高测绘数据的精度和准确性，减少后续数据处理和成果发布的风险。
航空摄影测量规范 (2)

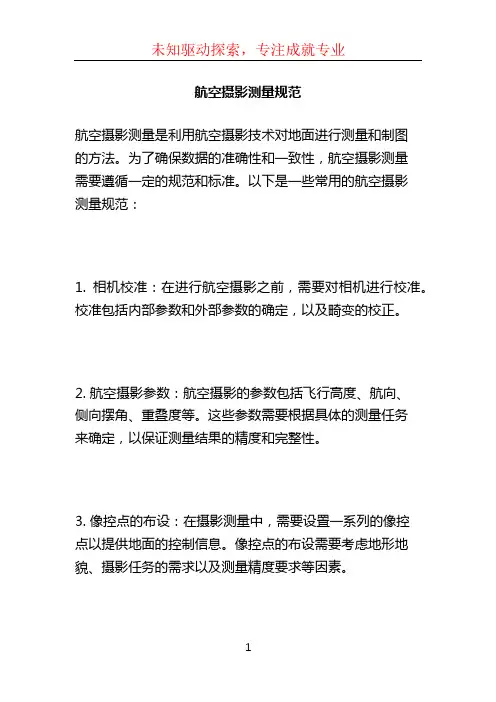

航空摄影测量规范
航空摄影测量是利用航空摄影技术对地面进行测量和制图
的方法。
为了确保数据的准确性和一致性，航空摄影测量
需要遵循一定的规范和标准。
以下是一些常用的航空摄影
测量规范：
1. 相机校准：在进行航空摄影之前，需要对相机进行校准。
校准包括内部参数和外部参数的确定，以及畸变的校正。
2. 航空摄影参数：航空摄影的参数包括飞行高度、航向、
侧向摆角、重叠度等。
这些参数需要根据具体的测量任务
来确定，以保证测量结果的精度和完整性。
3. 像控点的布设：在摄影测量中，需要设置一系列的像控
点以提供地面的控制信息。
像控点的布设需要考虑地形地貌、摄影任务的需求以及测量精度要求等因素。
4. 影像处理和配准：航空摄影后，需要对航空影像进行处理和配准，以获得准确的地理位置信息。
处理包括影像的几何校正、辐射校正、色彩平衡等。
5. 点和线的测量：通过航空影像，可以获取地面上的点和线的坐标信息。
测量需要采用专业的软件和方法，以保证测量精度和一致性。
6. 数字制图：最后，根据测量结果，可以进行数字制图。
数字制图的规范包括图幅的设置、符号和线型的规范、图件的比例和尺寸等。
这些是常用的航空摄影测量规范，不同的测量任务和地区可能会有一些特殊的规范要求，需要根据实际情况进行确定和遵守。

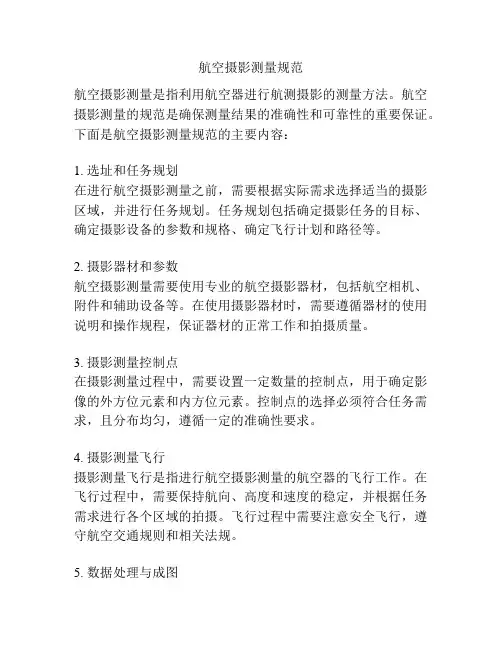

航空摄影测量规范
