煤储层割理评价方法
煤层气储层测井评价方法
煤层气测井评价方法第一章前言1.1研究的目的及意义煤层气形成于煤化作用的各个阶段；绝大部分煤层气以吸附态赋存于煤层之中；煤层的生气和储气能力都受煤变质作用程度的控制，这些特性决定了煤层气储层评价的一系列关键参数, 如煤层组分、镜质组反射率、煤层含气量等。
这些参数可用常规测井方法直接或间接获得，而且测井解释快速直观、分辨率高、费用低廉等特点，可弥补取心、试井及煤心分析这些方面的不足。
因此，煤层气储层测井评价技术的研究具有十分重要的意义和非常广阔的应用前景。
煤层气储层地球物理测井评价技术总体上可以分为煤层气储层定性识别技术、煤层气储层参数定量解释技术以及煤层气储层综合评价分析技术。
其中煤层气储层参数定量解释技术是其研究的核心。
目前利用测井方法可以确定的煤层气储层参数包括: a..煤层气储层的含气量(饱和度)、孔隙度(基质孔隙度和裂缝孔隙度)和渗透率(基质渗透率和裂缝渗透率)；b.煤岩工业分析参数——煤的挥发分、固定碳、灰分、水分和煤阶；c.煤层气的吸附/解吸特性参数；d.煤层厚度、深度、储层压力、温度和产能等。
由于我国煤层气勘探开发尚处于起步阶段，煤层气勘探程度普遍偏低。
煤岩的组成组分较为复杂，且各组分含量变化较大，被认为是最复杂的岩石，加之其基质孔隙．裂缝的双重孔隙系统，共同导致煤层具有很强的非均质性，这给测井解释带来了更大的多解性和不确定性。
我国煤层气资源分布图1.2国内外研究现状目前，我国尚没有专门针对煤层气储层评价的测井方法和仪器设备，基本还是使用常规油气藏测井技术。
常用的测井方法包括自然伽马、井径、井温、补偿密度、补偿中子、声波时差、深浅侧向以及微球形聚焦电阻率测井等。
与常规天然气储层相比，煤层气储层具有明显的测井响应特征，即低密度、低伽马、低俘获截面、高中子、高声波时差、高电阻率等。
其中，体积密度测井是识别煤层的首选测井方法。
对于关键井，还应加测伽马能谱、偶极子声波(或阵列声波)、微电阻率扫描成像测井等，从而可以更加准确地进行煤质、孔渗、地层机械性能分析。
煤层气储层的地球物理测井评价方法
四、煤层气储层的测井评价方法
4.4.1、利用与煤层气相关的测井响应，如密 度、声波时差、电阻率，以及其它相关因 素，如有效埋深等，与煤心分析的含气量 建立统计相关关系，这种关系也可以利用 人工神经网络获得，这两种方法都要求有 足够的样本[12][13]；
四、煤层气储层的测井评价方法
4.4.2、利用近似分析得到的结果，如灰分含 量，根据吸附和解吸机制直接建立与煤层 含气量之间的对应关系[8]，
二、煤层气与煤层气储层的特征
2.1、煤层气的生成与煤级关系及存在状态
二、煤层气与煤层气储层的特征
• 在成岩作用早期，天 然气主要通过生物活 动析出； • 后生作用是在温度压 力增大条件下发生， 是碳氢化合物形成阶 段； • 变生作用几乎将干酪 根全部转化成碳，甲 烷或干气与非烃类气 CO2、N2形成。
三、影响煤层气储层特性的因素
四、煤层气储层的测井评价方法
4.1、煤层的识别与划分 煤层的密度、电阻率和声波速度等参数与 围岩有明显差异。因此利用常规测井方法， 包括电阻率测井、密度测井、中子测井、 自然伽马测井和声波速度测井，通常可以 成功的识别和划分出煤层。 煤的密度、电阻率和声波速度以及水分如 下图所示。
三、影响煤层气储层特性的因素
焦作某区山西组煤甲 烷含量与上覆地层有 效厚度关系图
三、影响煤层气储层特性的因素
3.2. 煤层含气量与煤级的关系 煤级又称煤阶，表示煤化作用程度的等级，也用以表示煤 变质程度。1926年，怀特(D．White)首次以干燥无灰基的 碳含量表示。煤级有时也借助煤化过程中变化明显而且有 一定规律性的物理、化学性质，即煤级参数或煤化(程度) 参数表征。在煤化过程中，芳香环缩合程度加大，增长为 更大的结构单元，导致镜质组反射率值增高；而非芳香馏 分则逐渐减少，导致挥发分降低。由于镜质组反射率和挥 发分都与镜质组结构单元的芳构化程度有关，因而镜质组 反射率的增高和挥发分的降低，在变化程度上几乎是同步 的。因此，碳含量、挥发分含量和镜质组反射率常常作为 煤级参数。总体上，含气量随煤级的增高而增大。低煤阶 的煤含气量一般为2.5cm3／g，高煤阶的煤含气量可达 31cm3/ g。

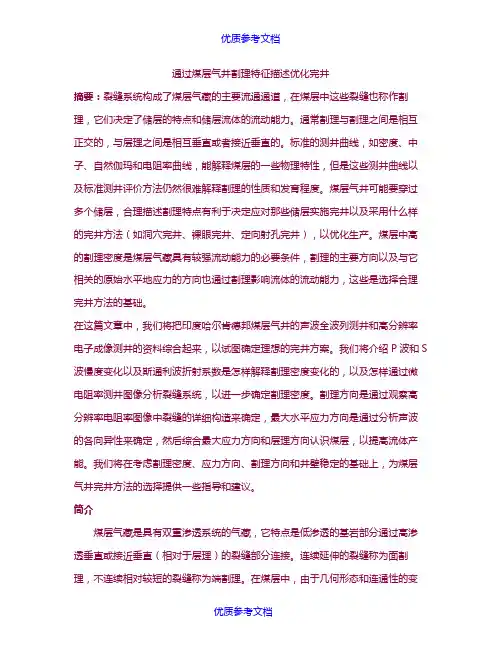

[实用参考]通过煤层气井割理特征描述优化完井
![[实用参考]通过煤层气井割理特征描述优化完井](https://img.taocdn.com/s3/m/886a64e2a1c7aa00b52acb46.png)
通过煤层气井割理特征描述优化完井摘要：裂缝系统构成了煤层气藏的主要流通通道，在煤层中这些裂缝也称作割理，它们决定了储层的特点和储层流体的流动能力。
通常割理与割理之间是相互正交的，与层理之间是相互垂直或者接近垂直的。
标准的测井曲线，如密度、中子、自然伽玛和电阻率曲线，能解释煤层的一些物理特性，但是这些测井曲线以及标准测井评价方法仍然很难解释割理的性质和发育程度。
煤层气井可能要穿过多个储层，合理描述割理特点有利于决定应对那些储层实施完井以及采用什么样的完井方法（如洞穴完井、裸眼完井、定向射孔完井），以优化生产。
煤层中高的割理密度是煤层气藏具有较强流动能力的必要条件，割理的主要方向以及与它相关的原始水平地应力的方向也通过割理影响流体的流动能力，这些是选择合理完井方法的基础。
在这篇文章中，我们将把印度哈尔肯德邦煤层气井的声波全波列测井和高分辨率电子成像测井的资料综合起来，以试图确定理想的完井方案。
我们将介绍P波和S 波慢度变化以及斯通利波折射系数是怎样解释割理密度变化的，以及怎样通过微电阻率测井图像分析裂缝系统，以进一步确定割理密度。
割理方向是通过观察高分辨率电阻率图像中裂缝的详细构造来确定，最大水平应力方向是通过分析声波的各向异性来确定，然后综合最大应力方向和层理方向认识煤层，以提高流体产能。
我们将在考虑割理密度、应力方向、割理方向和井壁稳定的基础上，为煤层气井完井方法的选择提供一些指导和建议。
简介煤层气藏是具有双重渗透系统的气藏，它特点是低渗透的基岩部分通过高渗透垂直或接近垂直（相对于层理）的裂缝部分连接。
连续延伸的裂缝称为面割理，不连续相对较短的裂缝称为端割理。
在煤层中，由于几何形态和连通性的变化，普遍存在面割理和端割理有效渗透率的各向异性]6][5[，图1展示了煤层中的割理系统。
图1煤层中的裂缝系统割理系统的渗透率是煤层气藏非常重要的性质，如果割理渗透性差，气藏就不能获得具有经济价值的产量，除非有非常发育天然裂缝系统和井壁相连通。
煤炭勘查评价方法
煤炭勘查评价方法第一篇：煤炭勘查评价方法1、开采技术条件，是指影响煤矿建设、生产和安全的各种地质因素，包括煤层的厚度、结构，煤的物理性质，煤层的产状及其变化，煤层顶底板，工程地质条件，水文地质条件以及瓦斯、煤尘、煤的自燃性和低温等。
P582、煤炭地质勘查工作划分为预查、普查、详查、勘探四个阶段。
各阶段任务要求：①预查任务是寻找煤炭资源，对所发现的煤炭资源是否有进一步地质工作价值作出评价；②普查任务是对工作区煤炭资源的经济意义和开发建设可能性作出评价，为煤炭建设远景规划提供依据；③详查任务是为矿区总体发展规划提供地质依据；④勘探任务是为矿井建设可行性研究和初步设计提供地质数据，一般以井田为单位进行。
P893、常用的勘查技术手段有：遥感地质调查、地质填图、山地工程、钻探工程、地球物理勘探（包括地面物探和测井）等5种。
①遥感地质调查是根据遥感技术提供的图像数据与地表、地下信息的相关关系作为普查勘探的信息源；②地质填图是运用地质学的理论与方法，在含煤地区通过对自然露头和人工地质点等进行观测、8.勘探工程中的“三边”原则：1）“三边”工作：指煤田地质勘探过程中的“边勘探施工、边分析研究资料（核心）、边调整修改勘探设计”。
这是我国煤田地质勘探在实践中创造发展起来的重要经验。
2）运用地质“三边”工作的必要性：由于地质条件的复杂多变性，再加上人们认识能力有限，为了在编制勘探设计时客观把握地质情况预测的准确性，必须在勘探施工过程中运用地质“三边”工作予以纠正。
3）具体做法：随着勘探工程施工的进展，及时分析研究获得的新资料，并逐步对客观地质现象取得新的认识，作出新的分析与判断，不断调整和修改原来的勘探设计和施工计划。
4）运用地质“三边”工作的意义：认真做好“三边”工作不仅能加强地质勘探的施工管理，全面提高地质工作质量，加快勘探进度和降低勘探成本，而且还能为及时提交优质地质报告奠定有利基础。
5）核心工作：地质资料的及时调整和分析研究。
用测井方法确定煤层气储层的评价参数
２００８年第４期能源技术与管理用测井方法确定煤层气储层的评价参数程夏胜，凌毅平（安徽省煤田地质局第三勘探队，安徽宿州２３４０００）［摘要］煤层气形成于煤化作用的各个阶段，绝大部分煤层气以吸附气状态赋存于煤层之中，煤层的生气和储气能力都受煤变质作用程度的控制。
这些特性决定了煤层气储层评价的一系列关键参数，煤层含气量、吸附特性参数、渗透率、孔隙度、煤岩参数、煤的工业分析参数等。
可用常规测井方法直接或间接获得，使用测井数据评价煤层气储层已经成为煤层气勘探开发中的重要手段。
［关键词］煤层气；测井；储层评价；参数［中图分类号］Ｐ６１８．１［文献标识码］Ｂ［文章编号］１６７２!９９４３（２００８）０４"００８４#０２０引言煤层气综合地质评价的主要任务是以地质学理论为指导，科学地选取工作区，查明煤层气的赋存规律、储层特性和资源量，获得与煤层气可开发性有关的评价参数。
这些资料的获得主要有三种途径：钻取煤芯作室内测试、测井和试井。
测井具有分辨率高、费用低廉等特点，已经成为煤层气勘探开发中的重要手段，将测井数据和煤芯、试井数据综合运用，可以提高数据的可靠性。
１煤层气储层的关键评价参数煤层气的成分以甲烷（ＣＨ４）为主，其次为ＣＯ２、Ｎ２等，一般煤层气含量即指甲烷的量。
在煤化作用的各个阶段都能有煤层气形成，通常将煤层气的形成划分为三个阶段：原生生物气阶段、热成因气阶段和次生生物气阶段。
煤层既是煤层气的源岩，又是其储集层。
煤层具有双重孔隙结构，由基质孔隙和裂隙（割理）组成。
煤层气以３种状态赋存于煤层之中，吸附气、游离气和水溶气，其中，绝大部分（９５％以上）煤层气以单分子形式吸附在煤孔隙的内表面上。
煤层的生气和储气能力都受煤变质作用程度的控制，随煤阶增高生气量和煤层吸附能力均呈增高趋势，但超无烟煤（Ｒｍａｘ＞６％）对甲烷基本上不吸附。
这是由于煤的吸附能力受孔隙特征影响，而孔隙特征随变质作用程度而变化。
同时，煤的吸附能力还受到煤的物质组成、煤体结构、温度、水分含量等条件的控制。
煤层气储层测井评价技术及应用
煤层气储层测井评价技术及应用随着我国经济实力的不断增长，我国对于煤的使用率在不断的增加，针对煤层的特点，设计出煤层气测井评价技术，来对煤层进行评价。
在煤层中主要是煤层储集，其具有双重孔隙的特点，主要是煤的基质微孔和割理（裂缝）系统组成。
所以在进行评价时，不能在采用传统的评价技术，这样会导致评价结果出现错误。
本文主要通过对过往的国内外煤层气测井技术的发展过程，并针对目前煤层气储层测井评价技术现状，进行了详细的讲述，并结合所应用的技术，进行分析与研究，为煤层气储层测井评价技术的发展提供相应的参考方向。
标签：煤层气储层；测井评价技术；实际应用在煤层气储层中，所具有物质的不仅仅具有储存甲烷，还具有生成甲烷的初始物质，所以在煤层的储集中，主要有两个系统构成。
在天然气储层中，天然气主要以气体的形式储存在其中，但是在煤层中的甲烷主要有三种形式存在，分别是以分子状态吸附在基质微孔的内表面上；以游离气态存在于煤层中的地层水中；以游离气态存在于煤层中的裂缝中。
和天然气的存储状态不同，不能采用评价常规天然气储层的方法。
煤层气储层测井技术是煤层气勘探开发中的主要方法，要加强对测井评价技术的研究与分析，并结合其技术进行提出相应的应用方式，才能更好的促进煤层气储层的测井评价技术发展。
1煤层气储层测井评价系列选择目前主要的评价技术就是采用的煤层气储层测井评价技术，采用这种技术能够有效的对煤层气储层中的数据进行相应的分析，能够对采集到的数据进行估计，从而得出内部煤层气储层的内部信息。
煤层气测井技术具有操作便利、可重复利用、成本低、准确率高等优势，能够改进传统技术中技术不达标的问题。
煤层气储层是跟周围的岩性具有截然不同的性质，所以在进行检测时，需要对煤层气储层测井评价系列进行选择。
目前主要的评价煤层气的常规测井方法有自然电位、微电极、补偿密度、自然伽马、声波时差、声波全波列、中子孔隙度以及井径测井等。
2煤层气储层测井评价技术现状2.1煤层的划分、岩性识别在对煤层气储层测井技术的实际应用中，首先要对煤层气井的测井资料进行了解才能进行操作，要对煤层气层进行划分、识别，然后才能在已知种类的煤层气层上进行相应的参数计算。
煤层气储层评价指标及评价方法
煤层气储层评价指标及评价方法赵胜绪摘要：本文在总结前人对煤层气储层评价工作的基础上，综述了煤层气储层评价参数组合及获取方法，提出了一套新的煤层气储层评价体系。
主要包括以下3大类16项参数: ①煤层气储层地质参数；②煤层气储层物性参数；③煤层气储层封盖参数。
进而提出了煤层气储层评价标准。
又综合对比分析了目前煤层气储层评价使用的评价方法，本文采用了基于GIS的多层次模糊数学综合判别法。
该方法突出了层次分析法的系统性优势，与模糊综合评判法巧妙结合，充分发挥GIS技术展示空间数据在综合评价方面的功能优势。
但是该方法不可避免地又涉及到赋权问题，客观性在此表现较差。
如果将熵权法的赋权优势与基于GIS的多层次模糊数学综合评价体系相结合，则可创造一种精确度、可信度更高的煤层气储层评价方法。
关键词：煤层气储层评价评价参数获取评价指标体系评价方法选择1 前言煤层气产业是近20年在世界上崛起的新型能源产业，我国煤层气的资源量位列世界第三,在深埋2000米以内的煤层气预测总资源量为30万亿至35万亿立方米[1]。
中国的煤炭资源和煤层气资源非常丰富，煤层气勘探开发活动空前活跃。
但由于煤储层条件差异变化大，煤层作为储气层与常规天然气储层相比有许多显著的差别。
要取得煤层气勘探开发的突破，必须提高煤层气勘探开发工作的决策水平，建立一套适合中国的煤层气储层评价指标体系及评价方法。
因此，本文在总结前人对煤层气储层评价工作的基础上，综合分析了目前对煤层气储层评价所建立的评价指标体系及使用的评价方法，建立了一套新的煤层气储层评价指标体系，并对现有的评价方法进行分析对比，提出建设性改进建议。
2 煤层气储层评价指标体系的建立2.1煤层气储层评价参数组合及获取方法煤层气储层评价是一项复杂的系统工程，在整个评价过程中，需要地质工程、气藏工程、钻井工程和生产工程技术人员互相配合。
在实际工作中，对煤层气储层评价参数的大部分或者全部不可能都进行深入的探索和研究，特别是在煤层气勘探开发初期，由于技术、工程手段、实验方法和仪器等方面的限制，仅能获取有限的煤层气储层评价参数。
煤层气储层物性的定量评价
二．裂缝孔隙度定量计算
利用煤的体积模型，测得 电阻率看成是由碳、灰分、 基质孔隙和裂缝孔隙电阻 率并联的结果：
图
煤层体积模型
深侧向 浅侧向 深侧向中，裂缝中电介质主要是地层水，而浅侧向
中裂缝被泥浆滤液侵入，然后结合测井中阿尔奇公
式，则有：
mf:地层胶结指数
mf vb 1 vc va f 深侧向 R R R R R t c a w w
既是煤层气勘探 开发阶段优选有 利储层的主要依 据，又是开发阶 段实施方案的主 要参考指标。
煤层含气量评价
孔 隙 空 间
基质孔隙 割理
所占比例很小，一般不含可动水， 在研究煤储层孔、渗性质忽略其影 响
端割理 面割理
裂缝孔隙
裂隙
由此可见：裂缝在煤层中是普遍存在的，对煤储层 孔隙度（Φ）和渗透率（K）指标起着至关重要的作用， 因此对煤层孔、渗物性的评价主要就是裂缝孔隙度和 裂缝渗透率的定量计算。
测井值计算得到：
1 R LLS
—
1 R LLD
1 1 （ ）[ ] mf mf Rmf (d1 rw ) RW （d 2 rw）
mf
b
其中，rw、d1和d2都是双侧向电阻率测井的仪器常数， 一般分别取：0.101m、0.52m和2.75m。
为了验证F-S这种经验方法和基于达西定律的计
1. 虽然在煤储层中同时存在基质孔隙和裂缝孔隙，但是 由于基质孔隙所占体积分数较少，而且大多包含的是 不可动水，因此基质孔隙对煤层物性影响很小。 2. 常规识别煤储层裂缝的测井方法有很多种，比如声波
时差测井、声波扫描成像测井和微电成像测井等，但
是这些方法只能定性识别裂缝的存在。 3. 通过文献调研研究，提出了裂缝孔隙度和裂缝渗透率 的几种定量计算方法，实现了对煤储层物性定量评价 的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
万方数据
万方数据
万方数据
万方数据
万方数据
煤储层割理评价方法
作者：刘洪林， 王红岩， 张建博， Liu Honglin， Wang Hongyan， Zhang Jianbo
作者单位：中国石油天然气股份有限公司石油勘探开发研究院廊坊分院天然气所
刊名：
天然气工业
英文刊名：NATURAL GAS INDUSTRY
年，卷(期)：2000,20(4)
被引用次数：7次
1.Clcse J C Natural fracture in coal 1993(38)
2.Ammosov I I;Eremin I V Fracturing in coal (English vers 1963) Israel program in science
translation 1960
3.钱凯;赵庆波煤层甲烷勘探开发理论 1995
w B E The relationship between coal rank and cleat spac ing: Implication for the predication of permeability in coal,1993 int 1993(02)
5.张彦平国外煤层甲烷开发技术译文集 1996
1.陈金刚.宋全友.秦勇煤层割理在煤层气开发中的试验研究[期刊论文]-煤田地质与勘探2002,30(2)
2.孙耀庭.李涛.SUN Yao-ting.LI Tao测井评价煤层天然气的方法[期刊论文]-石油天然气学报2005,27(4)
3.张虹.胥菊珍.杨宏斌.王瑞霞.李红华北地区煤储层渗透率的外在影响因素分析[期刊论文]-大庆石油地质与开发2002,21(3)
4.李增学.王明镇.郭建斌.李江涛.LI Zeng-xue.WANG Ming-zhen.GUO Jian-bin.LI Jiang-tao成煤作用与煤岩生气特点分析[期刊论文]-山东科技大学学报（自然科学版）2005,24(3)
5.王生维.陈钟惠.张明.段连秀.罗善国煤相分析在煤储层评价中的应用[期刊论文]-高校地质学报2003,9(3)
6.李松臣.LI Song-chen煤层气测井技术方法研究[期刊论文]-中州煤炭2007(5)
7.徐效英.Xu Xiaoying河东煤田中段煤层气的成因和分布特征[期刊论文]-山西焦煤科技2003(1)
8.李贵山.LI Gui-shan晋城西区煤层气成因及其赋存影响因素分析[期刊论文]-科技情报开发与经济2005,15(12)
9.段连秀.王生维.张明.陈斌.Duan Lianxiu.Wang Shengwei.Zhang Ming.Chen Bin河东煤田煤储层中气胀节理的发现及其研究意义[期刊论文]-地球科学-中国地质大学学报1999(1)
10.段利江.唐书恒.刘洪林.李贵中.王勃.DUAN Li-jiang.TANG Shu-heng.LIU Hong-lin.LI Gui-zhong.WANG Bo 晋城地区煤层甲烷碳同位素特征及成因探讨[期刊论文]-煤炭学报2007,32(11)
1.孙平.王一兵沁南煤层气藏高渗区预测[期刊论文]-天然气工业 2008(3)
2.王凤清沁水盆地胡底井田地质特征及煤层气赋存规律[期刊论文]-中国煤炭地质 2011(7)
3.康永尚.赵群.王红岩.刘洪林.杨慎煤层气井开发效率及排采制度的研究[期刊论文]-天然气工业 2007(7)
4.刘洪林.康永尚.王烽.邓泽沁水盆地煤层割理的充填特征及形成过程[期刊论文]-地质学报 2008(10)
5.孙立东.赵永军.蔡东梅煤储层渗透率模拟——以沁水盆地太原组为例[期刊论文]-断块油气田 2007(1)
6.李相臣.康毅力煤层气储层微观结构特征及研究方法进展[期刊论文]-中国煤层气 2010(2)
7.林晓英煤层气藏成藏机理[学位论文]硕士 2005
本文链接：/Periodical_trqgy200004007.aspx。
