电线电缆导管敷设施工技术交底

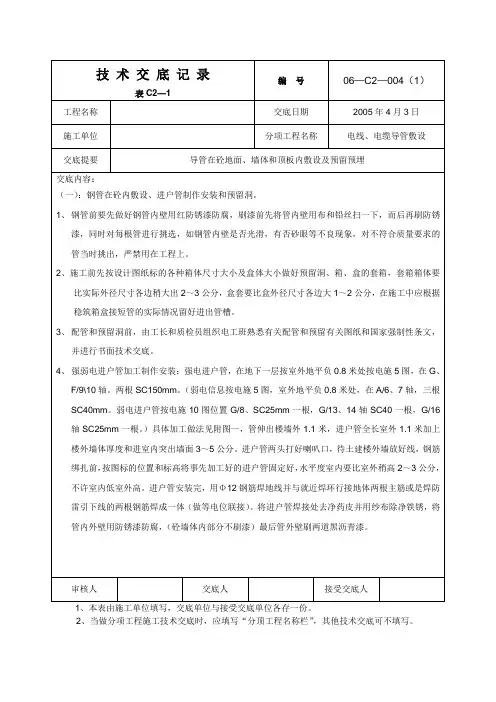

导管敷设技术交底
2、当做分项工程施工技术交底时，应填写“分顶工程名称栏”，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写“分顶工程名称栏”，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分顶工程名称栏”，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分顶工程名称栏”，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分顶工程名称栏”，其他技术交底可不填写。
安全技术交底记录06-C2-004（1）
填写一式四份，交班长、工地安全员、公司安全科各一份。
安全技术交底记录06-C2-004（2）
填写一式四份，交班长、工地安全员、公司安全科各一份。
电线导管敷设技术交底
17、墙内竖直预留管四周空隙不应过大，且必须填满砂浆，严禁预留空洞后穿管，管集中处应顺墙成排分布，配电箱处管间应有10—30MM的间距不得成束敷设。
四、管路保护
1、扣压式钢管随结构暗敷设管路时，应立即堵好管口及管口，箱口防止建筑物垃圾流入管或盒箱内造成堵塞故障。
2、电线管暗敷设在建筑结构中，不得减弱建筑结构的承载力或使建筑物产生裂疑缝。
2、金属导管内外壁应做防腐处理，埋设于混凝土内的导管内壁应做防腐处理，外壁可不防腐处理。
3、室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面50—80MM。
4、暗配的导管埋设深度与建筑物，构筑物表面的距离不应小于40MM，管路必须敷设在钢筋网内侧。
5、闸箱四周的空隙应用C15细石混凝土分层填实。
10、等电位连接应符合98D01图集第36页辅助等电位连接图的规定。
11、接线盒不应留置在顶板上，砖墙上敷设管接线盒在圈梁下皮一行砖处。
12、屋外避雷测试点箱尺寸为167×125×100，内留置机螺栓﹝镀锌﹞M10；1个带光垫、弹簧垫各1个。
13、开关盒边缘距门框边缘的距离为17厘米。
14、电线导管必须敷设在底筋及盖筋之间，配管施工应在底筋完成，盖筋施工前敷设，管外径不应大于混凝土厚度的1∕4，管交叉点外径之和不应大于混凝土厚度的1∕2.
4扣压管连接时，必须采用专用工具进行，不允许敲打成点压，严禁熔焊连接。
导管敷设工程技术交底
导管敷设工程技术交底
一、准备工作：
1、施工前应先熟悉图纸，明白每根导管的规格、型号、长度及敷设方式。
2、材料到现场后，应核对材质、规格，按品种规格在存放地分类堆放，平挂标示牌。
二、施工阶段：
1、敷设前金属导管应作防腐处理，应用钢刷除去导管浮锈，再刷沥青漆两遍。
埋地敷设和明敷的导管内外均作防腐，混凝土内暗敷的只作内部防腐。
明敷导管还应刷面漆。
2、管径≤25mm的金属导管采用弯管器手工煨制，大于25mm的采用大曲率半径电动弯管机弯制。
弯曲半径≥60，弯扁度≤0.1D（D为导管外径）。
电缆导管的弯曲半径应不小于电缆的最小弯曲半径。
3、管径≤50mm的金属导管连接采用加套焊接，套管长度为管径的1.5～3倍，接头处用φ6圆钢作跨接地。
管径＞50mm的可直接对焊，焊接处应补作防腐处理。
导管长度大于15m的在敷设时应将铁线穿入。
4、管口用圆锉打磨光滑，或加热制成喇叭形，并作好密封，以防穿电缆前掉入异物。
5、室内进入落地式柜、台、盘内的导管管口，应高出柜、台、盘的基础面50～80mm。
6、明配导管应排列整齐，固定点均匀，安装牢固。
在终端，弯头中点或柜、箱、盘等边缘的距离150～500mm范围内设有管卡，中间直管段卡间的最大间距应符合下列尺寸：管径15～20mm，间距为1.5m；管径25～32mm，间距为2.0m；管径32～40mm，间距为2.5m。
7、导管应接地可靠。
三、安全事项
1、导管或捆起吊时，必须捆扎牢固，防止坠落。
在存放地管子应平放，不得竖直放置。
2、搬运管材时，至少两人作业，防止碰坏建筑物或触及带电部分。

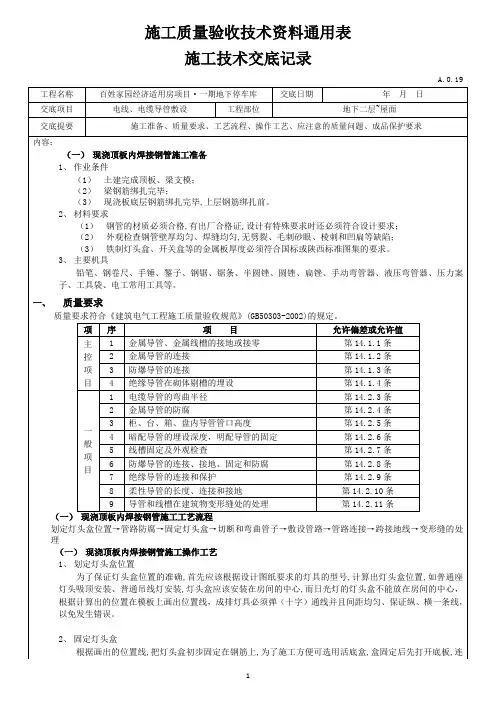

电线、电缆导管敷设技术交底
根据画出的位置线,把灯头盒初步固定在钢筋上,为了施工方便可选用活底盒,盒固定后先打开底板,连接管路,然后用废纸或其他柔性材料将盒填塞密实,再固定好底板并加强灯头盒的固定。为了避兔扰动钢筋的位置,采用高为＞7Omm的灯头盒,钢管直接进盒,不必做灯叉弯。灯头盒必须封堵严密,以兔灰浆渗入造成管路堵塞。
7、跨接地线
对盒两端的钢管必须焊接跨接地线,并与灯头盒点焊,跨接地线的焊接长度不小于圆钢筋直径的6倍,使用扁铁时应三面围焊,焊接长度为扁铁宽度的2倍。跨接地线规格见下表:
管径
圆钢
扁铁
15～40
ф6
－
50～63
ф10
25×3
70以上
ф8×2
（25×3）×2
8、变形缝的处理
尽量避免在顶板上做接线箱,有条件的情况下尽可能地把变形缝的接线箱安排在墙上,确实不能避免时,可以考虑在变形缝的两侧各预埋一个接线箱的做法。
（2）梁钢筋绑扎完毕；
（3）现浇板底层钢筋绑扎完毕,上层钢筋绑扎前。
2、材料要求
（1）钢管的材质必须合格,有出厂合格证,设计有特殊要求时还必须符合设计要求；
（2）外观检查钢管壁厚均匀、焊缝均匀,无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；
（3）铁制灯头盒、开关盒等的金属板厚度必须符合国标或陕西标准图集的要求。
（一）现浇顶板内焊接钢管施工操作工艺
1、划定灯头盒位置
为了保证灯头盒位置的准确,首先应该根据设计图纸要求的灯具的型号,计算出灯头盒位置,如普通座灯头吸顶安装、普通吊线灯安装,灯头盒应该安装在房间的中心,而日光灯的灯头盒不能放在房间的中心，根据计算出的位置在模板上画出位置线，成排灯具必须弹（十字）通线并且间距均匀、保证纵、横一条线，以免发生错误。
导管敷设技术交底
技术交底记录预制加工（切管、套丝）→测定盒箱位置→稳住盒箱→管路防腐→暗管敷设→管路连接→跨接地线→变形缝处理。
2.4.2操作工艺2.4.2.1基本要求①敷设于潮湿场所的电线管路、管口、管子连接处均做密封处理。
②暗配的电线管路沿最近路线敷设并应减少弯曲，埋入墙或混凝土内的管，距砌体表面的净距不应小于 15mm。
③ 埋入地下的电线管路穿过建筑物基础墙时，应加保护管。
2.4.2.2混凝土墙内管道敷设操作工艺①接线箱及端子箱位置预留为保证配电箱位置及标高准确，现场采取先预留端子箱位置后安装配电箱的方法。
具体做法：根据设计图纸要求在端子箱位置处预留一个比箱体尺寸略大的洞口（一般要求左右各大 50~100mm，上下各大 150~200mm）。
此工作必须提前考虑，对各种规格配电箱分别制作木套箱，钢筋绑扎时，通知钢筋工在端子箱位置做好预留洞和洞口加钢筋加强工作。
木套箱的做法可参照土建门窗洞模板的做法。
钢管插入木套箱中，管路排列要严格按照进入端子箱的要求，管口必须封堵严密，以免灰浆渗入造成管路堵塞。
为后期安装箱盒施工方便，钢管进入木套箱内最好不超过 5mm，以便采用接短管的办法进箱盒。
②切管：管子切断常用钢锯、无齿锯、砂轮锯等，将需要切断的管子长度量准确，放在钳口内卡牢切割，断口处应平齐不歪斜，管口刮锉光滑，无毛刺，清除管内铁屑。
③套丝：采用套丝板、套管机，套丝不乱不过长，清除渣屑，丝扣干净清晰。
④钢管的弯曲：管径在 25mm 及以下的钢管可使用手动弯管器现场弯制，对管径在32~80mm 的钢管使用液压弯管器弯制。
要求弯曲半径不小于钢管外径的 6 倍，埋入地下或混凝土内时弯曲半径不小于钢管外径的 10 倍，弯扁程度不大于钢管外径的 1/10。
⑤测定盒、箱位置，根据设计图确定盒、箱位置，以土建弹出的水平线（50 线）为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位置。
(_注意灯位应在所照明范围的中心部位设置,标注盒位应用红油漆画十字标注以便后期找盒方便)⑥稳固盒、箱及暗管敷设对所有剪力墙体上预埋的 86 盒、过线盒（300x300）等所有铁盒采取如下图方式进行固定：a、采用φ8 钢筋预制“固定横担 2 根”；b、“横担”与剪力墙体分布筋点焊并用铁丝绑扎。

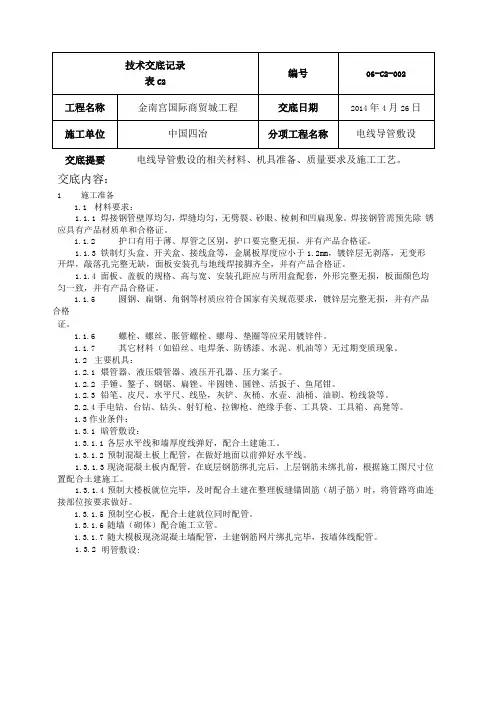

电线导管敷设技术交底
交底提要电线导管敷设的相关材料、机具准备、质量要求及施工工艺。
交底内容：1施工准备1.1材料要求：1.1.1焊接钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。
焊接钢管需预先除锈应具有产品材质单和合格证。
1.1.2护口有用于薄、厚管之区别，护口要完整无损，并有产品合格证。
1.1.3铁制灯头盒、开关盒、接线盒等，金属板厚度应小于1.2mm，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。
1.1.4面板、盖板的规格、高与宽、安装孔距应与所用盒配套，外形完整无损，板面颜色均匀一致，并有产品合格证。
1.1.5圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。
1.1.6螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。
1.1.7其它材料（如铅丝、电焊条、防锈漆、水泥、机油等）无过期变质现象。
1.2主要机具：1.2.1煨管器、液压煨管器、液压开孔器、压力案子。
1.2.2手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳。
1.2.3铅笔、皮尺、水平尺、线坠，灰铲、灰桶、水壶、油桶、油刷、粉线袋等。
2.2.4手电钻、台钻、钻头、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高凳等。
1.3作业条件：1.3.1暗管敷设：1.3.1.1各层水平线和墙厚度线弹好，配合土建施工。
1.3.1.2预制混凝土板上配管，在做好地面以前弹好水平线。
1.3.1.3现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。
1.3.1.4预制大楼板就位完毕，及时配合土建在整理板缝锚固筋（胡子筋）时，将管路弯曲连接部位按要求做好。
1.3.1.5预制空心板，配合土建就位同时配管。
1.3.1.6随墙（砌体）配合施工立管。
1.3.1.7随大模板现浇混凝土墙配管，土建钢筋网片绑扎完毕，按墙体线配管。
1.3.2 明管敷设:技术交底记录表C2编号06-C2-002工程名称金南宫国际商贸城工程交底日期2014年4月26日施工单位中国四冶分项工程名称电线导管敷设交底提要电线导管敷设的相关材料、机具准备、质量要求及施工工艺。
技术交底-建筑电气工程- 电线导管、电缆导管敷设
2、施工准备：材料型号、规格必须符合设计要求，并有出厂合格证，主要机具和电工常用工具应配备齐全。
3、PVC管的埋设：
（1）PVC管暗敷时，管的连接采用成品管接头，管口应平整、光滑、连接管两端涂专用胶合剂粘接；
（2）在现浇混凝土中敷设时，每2米左右应将管子与板筋绑扎固定，与盒（箱）的连接采用成品管盒连接件，连接结合处涂胶合剂粘接。
32-40
50-65
65以上
管卡间最大距离（m）
支架或沿墙明敷
壁厚>2mm刚性钢导管
1.5
2.0
2.5
3.5
壁厚≤2mm刚性钢导管
1.0
1.5
2.0
-
-
刚性绝缘导管
1.0
1.5
1.5
2.0
2.0
施工单位技术交底人签字：
施工班组接受人签字：
4、金属的导管的埋设
（1）必须接地（ＰＥ）或接零（ＰＥＮ）可靠。
（2）镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于４mm２；
（3）当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；
（4）金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于２处与接地（ＰＥ）或接零（ＰＥＮ）干线连接；
（5）非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接的两端不跨接接地线，但连接板两端不少于２个有防松螺帽或防松垫圈的连接固定螺栓。
（6）金属导管严禁对口熔焊连接；镀锌和壁厚小于２mm的钢导管不得套管熔焊连接。
电线电缆导管敷设施工技术交底
电线导管、电缆导管敷设分项工程质量技术交底卡交底内容管内无铁屑及毛刺，切断口应锉平，管口应刮光。
3 套丝。
丝口连接时管端套丝长度不应小于管接头长度的1/2；在管接头两端应焊跨接接地线。
薄壁钢管的连接必须用丝扣连接。
薄壁钢管套丝一般用圆板牙扳手和圆板牙铰制。
厚壁钢管，可用管子铰板和管螺纹板牙铰制。
铰制完螺纹后，随即清修管口，将管口端面和内壁的毛刺锉光，使管口保持光滑，以免割破导线绝缘层。
4 弯管。
钢管明配需随建筑物结构形状进行立体布置，但要尽量减少弯头。
钢管弯制可采用冷煨法或热煨法：1）冷煨法。
一般管径为20mm及其以下时，用手板煨管器。
先将管子插入煨管器，逐步煨出所需弯度。
管径为25mm及其以上时，使用液压煨管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度。
2）热煨法。
首先炒干砂子，堵住管子一端，将干砂子灌入管内，用手锤敲打，直至砂子灌实，再将另一端管口堵住放在火上转动加热，烧红后煨成所需弯度，随煨弯随冷却。
要求管路的弯曲处不应有折皱、凹穴和裂缝现象，弯扁程度不应大于管外径的1/10；暗配管时，弯曲半径不应小于管外径的6倍；埋设于地下或混凝土楼板内时，不应小于管外径的10倍。
对弯管的要求：1) 钢管弯曲处不应出现凹凸和裂缝，弯扁程度不应大于管外径的10%。
2) 被弯钢管的弯曲半径应符合下表的规定，弯曲角度一定要大于90°。
钢管允许弯曲半径条件弯曲半径与钢管外径之比明配时 6明配只有一个弯时 4暗配时 6埋设于地下或混凝土楼板内时103) 钢管弯曲时，焊缝如放在弯曲方向的内侧或外侧，管子容易出现裂缝。
当有两个以上弯时，更要注意管子的焊缝位置。
4) 管壁薄、直径大的钢管弯曲时，管内要灌满砂且应灌实，否则钢管容易弯瘪。
如果用加热弯曲，要灌用干燥砂。
灌砂后，管的两端塞上木塞。
2.1.2 钢导管连接。
钢管之间的连接，一般采用套管连接。
而套管连接宜用于暗配管，套管长度为连接管外径的1.5～3倍；连接管的对口处应在套管的中心，焊口应焊接牢固、严密。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电线导管、电缆导管敷设分项工程质量技术交底卡
交
底
内
容
称护口），最后用扳手把盒外锁紧螺母旋紧。
2.1.3 钢导管的接地。
金属的导管必须与PE 或PEN 线可靠连接，这是用电安全的基本要求，以防产生电击现象，并应符合下列规定：
1 镀锌钢导管和壁厚2㎜及以下的薄壁钢导管，不得熔焊跨接接地线。
2 镀锌钢导管的管与管之间采用螺纹连接时，连接处的两端应该用专用的接地卡固定。
3 以专用的接地卡跨接的管与管及管与盒（箱）间跨接线为黄绿相间色的铜芯软导线，
截面积不小于4㎜2。
4 当非镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接线也可以焊接接地线，焊接跨接接地线的做法，如下图所示。
焊接跨接接地线做法
（a ）管与管连接；（b ）管与盒连接；（c ）管与箱连接 1—非镀锌钢导管；2—圆钢跨接接地线；3—器具盒；4—配电箱；
5—全扣管接头；6—根母；7—护口；8—电气焊处
当非镀锌钢导管与配电箱箱体采用间接焊接连接时，可以利用导管与箱体之间的跨接接
地线固定管、箱。
跨接接地线直径应根据钢导管的管径来选择，如下表所示。
管接头两端跨接接地线焊接长度，不小于跨接接地线直径的6倍，跨接接地线在连接管焊接处距管接头两端不宜小于50㎜。
连接管与盒（箱）的跨接接地线，应在盒（箱）的棱边上焊接，跨接接地线在箱棱边上焊接的长度不小于跨接接地线直径的6倍，在盒上焊接不应小于跨接接地线的截面积。
跨接接地线选择表
公称直径/㎜
跨接接地线/㎜
电线管 厚壁钢管 圆 钢 扁 钢
≤32 ≤25 φ6 38 ≤32 φ8 51 40～50 φ10 64～76
≤65～80
φ10及以上
25×4
5 套接压扣式薄壁钢导管及其金属附件组成的导管管路。
当管与管及管与盒（箱）连接符合规定时，连接处可不设置跨接接地线，管路外壳应有可靠接地；导管管路不应作为电气设备接地线使用。
6 套接紧定式钢导管及其金属附件组成的导管管路，当管与管及管与盒（箱）连接符合规定
5.2 配线工程安装完毕后，应将施工中造成的孔、洞、沟、槽等修补完整。
5.3 在管道敷设或配合预埋过程中，及时将敞口用管帽或木塞进行封口。
5.4 导线穿入钢管后，在导线出口处．应装护线套保护导线；在不进人盒（箱）内的垂直管口，穿入导线后，应将管口作密封处理
5.5 线管穿好线后，或灯具、开关等设备安好后，房间要关锁，并要安排专职保护人员，日夜值班。
交底人：接受人：。
