吊钩秤新型使用说明书
OCS-XS-WK9电子吊秤说明书
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.目录第一章概述 (1)第二章主要技术指标 (2)第三章安装联接 (3)第四章无线电子吊秤正确使用说明 (5)第五章标定调试 (7)第六章操作方法 (12)第七章常见故障及信息提示 (20)第八章维护保养及注意事项 (22)使用前请仔细阅读本使用说明并妥善保管。
1第一章概述万准公司生产的无线吊秤称重显示器, 采用MCS-52系列单片微处理器、高速高精度24位Sigma-Delta A/D 转换器以及高抗晃动滤波技术，结合现代无线电技术, 具有很高的可靠性，良好的精度和完善的软件功能。
本显示器适用于无线传输式电子吊钩秤。
特点1、仪表由秤体的A/D发射盒和体积小巧非常适合便携使用的显示器组成。
2、全钢结构外壳,耐撞击,抗电磁干扰能力强。
3、特有的抗晃动数字滤波新技术，使吊秤重量显示更稳定。
4、新研究的误码处理新技术，使数据传输准确、可靠无误码。
5、使用5V/10mW发射功率模块，在无阻挡的环境下测试最大传输距离520m。
传输频率为433MHz，有32个频点可以选择。
6、采用工业级芯片制造，可以在-40～+85℃的环境下使用。
7、吊秤用6V电池供电⑴A/D发射盒（接1只传感器）耗电67mA⑵F1+显示器（不打印时）耗电80mA⑶传感器供桥电压为5V，可以接10个350Ω传感器。
8、采用背光液晶显示，白天晚上清晰可见。
同时带有电池电量显示功能，及时提醒用户充电。
9、能贮存多达2666次称重记录，可查询贮存的称重记录。
10、具有设皮和去皮功能，累计显示和累计打印功能。
11、内置EPSON M-150微型打印机，有多种打印设置功能。
12、配有RS-232C和20mA电流环串行通讯接口。
可接计算机和大屏幕显示器。
13、多种错误信息提示功能。
14、具有高可靠的数据断电保护功能及万年历时钟功能。
15、7.2V开关电源充电（带指示灯），充满自动停止充电。
第二章主要技术指标●输入信号范围：-15mV~18m V●A/D转换速率：100次/S●A/D转换分辨数：100万●非线性：≤0.01% F·S·●零点温漂：≤0.1μV/℃●满量程温度系数： 5ppm/℃●最小分辨率： 0.1μV/d●传感器供桥电压： DC5V●无线电频率433MHZ有32个频点可选●无线传送距离无阻挡时不小于450m●串行通讯接口： RS-232和20mA电流环●波特率： 1200、2400、4800、9600bps可选●显示器充电一次待机工作时间≤50h（配串行通讯接口时）●工作温度： -40～+85℃●电源： DC6V电池●外形尺寸： 260×185×55 mm第三章万准吊秤安装联接一、秤体A/D发射盒接口定义如下二、便携式显示器接口1、 RS-232C串行通讯接口和20mA电流环串行通讯接口采用DB-9芯针连接器，其针位定义如下：⑴连续发送称重值⑵波特率：1200、2400、4800、9600bps可选⑶串行通讯的数据格式10位：1位起始位（0），8位数据位（D0～D7），1位停止位（1）⑷串行通讯发送的重量数据为ASCII码，每次发送12个字节。
沈衡无线吊钩秤说明书
目录使用说明书 (1)技术参数 (1)按键功能和指示灯说明 (2)正常操作 (2)技术操作 (6)双向称重操作 (7)减法称重操作 (7)打印输出 (8)维护保养与注意事项 (8)保修 (9)异常显示 (9)调试说明书 (10)参数设置 (10)通信设置 (12)称量标定 (13)查看A/D转换内码值 (14)恢复出厂设置 (15)自选单位设定 (15)附录 (17)使用说明书一、技术参数无线通讯频率 430MHz无线通讯距离 30M/1500M（选配）无线通讯速率 9600bps显示 0.8英寸6位LED显示分度值 1/2/5/10/20/50/0.1/0.2/0.5/0.01/0.02/ 0.05/0.001/0.002/0.005/可选串行通信接口 RS232连续输出方式串行通信速率 1200 2400 4800 9600可选RS232输出可连接大屏幕、打印机、计算机等重量单位选择 kg、lb、自选单位（可自己设定市斤、港斤、台斤等订货前须注明）十进制/十六进制 lb及自选单位可设定十进制或十六进制显示交流电源 AC220V 50HZ 交直流两用内置电池使用温度 -10℃~40℃储运温度 -25℃~55℃相对湿度≦85％RH外型尺寸 330*210*125（mm)1二、按键功能和指示灯说明【ON】键：开机键【OFF】键：关机键【∴】键：手动累加功能键【*】键：功能选择键、确认键【→】键：数字移位功能键【↑】键：数字递增键，显示×10倍功能键【→0←】键：置零，去除皮重功能键，数字递减键【AC】：交流电工作时亮【】：电池电量﹤30%时亮【AUT】：自动累加状态时亮【︼】：称重稳定时亮【1b】显示重量单位：磅【→0←】处于零位状态时亮【wireless】通信指示灯【UU】显示重量单位：用户自定义三、正常操作1、仪表开机和关机按【ON】键，仪表开机。
按【OFF】键，仪表关机。
2、置零称重值﹤2%F.S按住【→0←】键2秒以上，显示值置零，同时【→0←】指示灯亮。
浅谈无线电子吊钩秤正确使用方法
浅谈无线电子吊钩秤正确使用方法什么是无线电子吊钩秤？无线电子吊钩秤是一种用于测量重量的设备，它利用传感器将重量转换为电信号，并通过无线通信技术将信号发送到接收器，从而实现重量的测量。
与传统的机械吊钩秤相比，无线电子吊钩秤可以在不接触物体的情况下进行重量的测量，具有更高的精度和更大的测量范围。
正确使用无线电子吊钩秤的步骤步骤一：选择合适的吊钩秤在使用无线电子吊钩秤之前，需要依据物体的重量、形状、尺寸等因素选择合适的吊钩秤。
一般来说，吊钩秤的重量范围应当略大于物体的重量，以确保测量的精准性。
步骤二：安装吊钩秤安装吊钩秤时需要注意以下几点：1.吊钩秤应当固定在稳定的物体上，以确保测量的稳定性和精准性。
2.吊钩秤的垂直度应当保持在合理的范围内，不能倾斜或扭曲，否则会影响测量结果。
3.吊钩秤的传感器和天线应当尽可能阔别电子设备和高频干扰源，防止数据干扰和误差。
步骤三：进行测量在进行测量时，需要注意以下几点：1.确保物体平稳，不晃动或摇摆，以免影响测量结果。
2.将物体放置在吊钩秤的夹具或钩子上，并确保夹具或钩子与物体的重心对齐，以避开显现偏差。
3.读取测量结果时，需要注意单位的换算，确保使用的单位与吊钩秤显示的单位一致。
步骤四：整理设备在使用完无线电子吊钩秤后，需要将设备整理整齐，清除灰尘和污垢，以确保下次使用时的精准性和稳定性。
常见问题与解决方法问题一：吊钩秤显示不正常或不稳定这种情况可能是由于吊钩秤的电池电量不足或无线信号受到干扰所致。
解决方法是更换电池或找寻干扰源并除去。
问题二：吊钩秤误差较大这种情况通常是由于吊钩秤的传感器或天线受到损坏或干扰所致。
解决方法是更换受损部件或重新调整吊钩秤的位置和方向。
问题三：测量结果不精准这种情况通常是由于吊钩秤的读数范围不匹配或单位换算错误所致。
解决方法是确认读数范围和单位换算是否正确，并对比标准进行校准。
结论无线电子吊钩秤是一种便捷、精准明确和高效的重量测量设备，在工业生产和商业贸易中得到了广泛应用。
纳威克电子吊秤说明书
纳威克电子吊秤说明书1.打开电源后自检保证电子吊秤挂钩无重物，按住开关2秒后松开，电源开启，显示器先显示本电子吊秤的软件版本号，然后显示最大称量，再显示电池电压，2秒后从“99999”开始倒序显示，到“00000”后显示“0”，即可正常称重。
2.去皮（置零）按置零，若所挂重物稳定，所挂重物即作皮重去除，显示器显示“0”。
3.延时置零皮重物品较高时，往往很难按置零键，可利用电子吊秤的“延时置零”功能，在起吊皮重物品前按住置零直至听到“嘟”声后松开，最高位显示“A”，然后起吊皮重物品，按键30秒后电子吊秤自动将所吊物品置零。
4.查询各次称重重量按查询，显示器显示最近称量的一次重量，再按查询显示倒数第2次重量，依次类推，总共可显示13次称重值，按置零结束查询。
电源关闭后所存储的数据不会丢失。
5.开关LCD背光先按住查询，然后立即按一下置零可打开或关闭LCD背光。
在外部光线良好时请关闭LCD背光以延长电池使用时间。
在背光点亮时，若无操作一分钟显示器自动减低背光亮度，起吊或按键时自动恢复。
6.关闭电源按开关关闭电源。
吊秤持续稳定约50分钟时自动关闭电源。
关电时显示会瞬间闪烁，这是系统安全监控电路起作用的标志，系正常现象。
若不需要自动关机功能或需改变自动关闭时间可请您的经销商或本厂为您设置。
充电：既可以将电池从电子吊秤上取下充电，也可以直接在电子吊秤上充电。
当电池电压小于5.8V应该充电（即使不用也应定期给电池充电，如一个月必须充电一次），过度放电会缩短电池寿命，直至再充不进电而报废。
电池电压降低时显示亮度会降低。
充电插孔在电子吊秤背面，将所配充电器插头插入充电座内，充电器电源插220V或110V电源即可充电，充电一次约需8时。
在打开吊秤电源的同时按住置零，电子吊秤将持续显示电池电压以监控充电状况。
第二版无线电子吊钩秤使用说明书
四、秤体主要技术性能参数
1、规格型号：OCS 系列 2、准确度等级：（III）级。符合 OIML 标准 3、工作环境：
温度：-10—40℃
相对湿度：85%RH
3
再按 9 键，选择高级设置：
再按 8 键，选择纠错补打：
先选择按 2 键，清空当前磅单，再按 1 键选择纠错补 打。 按提示输入磅单重量，按确认键增设磅次。不需要增 设磅次时按确认键后再按取消键退出设置即可。 设置完后按设置键，选择 7.打印清单。
7、菜单查看及设置
按检查/删除键，显示
选择 1 检查设置：可以查看满量程、限重、分度值等。 选择 2 测试打印机工作状态 选择 3 显示磅次及重量 选择 4 设置时间限制（需输入密码） 按设置键显示
选择 1 可以将秤体打开或关闭。 选择 2 可以选择秤体发射极或 LED-LCD 吊秤（需密 码） 选择 3 将称重磅次删除 选择 4 清除最后一次累加重量
七、维护保养及注意事项
1、为保证吊秤的使用寿命，本仪表不宜放在粉尘及震动严
重的地方使用，避免在潮湿的环境中使用。 2、确保吊秤远离强腐蚀性物体，远离易燃易爆物品，远离
强电场、强磁场。 8
选择 5 将累加总重量清除
选择 6 设置称重物品的单价
选择 7 可以打印累重单价及总价，
如
-----------------------
6
---称重计量单---
石家庄盛隆衡器
2013/3/24 11：43
累重 5000kg
单价 2 元吨
总价 10000 元
----------------------
选择 8 只打印设置好的题头及时间
选择 9 进入高级设置菜单
选择 1 当称重误差较大时可利用标准砝码对秤进行标定。 （需密码） 选择 2 可以改变仪表的无线接收频率，当接收频率与发射 频率不一致时将导致无法称重。 选择 3 可增设或修改单位名称。 选择 4 可以开启或关闭自动累加；设置累加门限。 选择 5 启用或停止自动打印功能。 选择 6 可以打印累重、单价、总价等。 选择 7 设置自动打印时延时的时间。 选择 8 手动输入磅单重量。 选择 9 调整日期和时间。 一、 清单补打设置

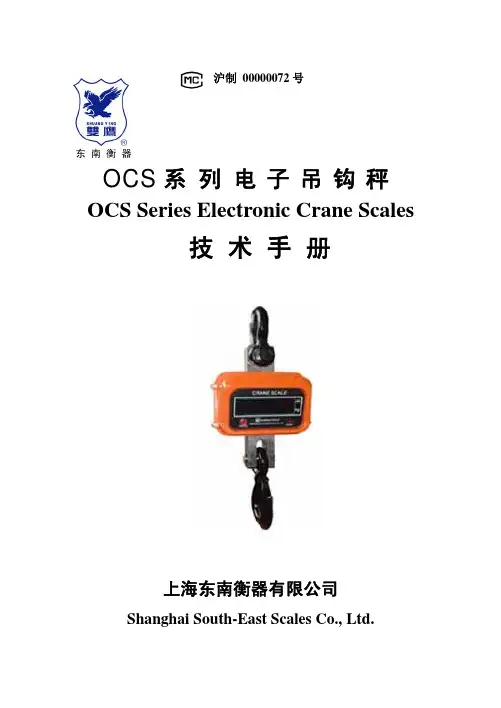

东南衡器 OCS 系列电子吊钩秤 用户手册说明书
沪制 00000072号东南衡器OCS系列电子吊钩秤OCS Series Electronic Crane Scales技术手册上海东南衡器有限公司Shanghai South-East Scales Co., Ltd.东南衡器OCS系列电子吊钩秤OCS Series Electronic Crane Scale上海东南衡器有限公司South-East Scales co.,.Ltd.地址：中国上海市喜泰路241号Address：No.241 Xitai Rd. Shanghai China邮编：200232 Zip：200232电话：0086-21-54090004 TEL：0086-21-54090004传真：0086-21-54090259 FAX：0086-21-54090259Email：**********************.cn Email：**********************.cn 目录目录 (1)注意事项 (2)第一章 简介 (3)第二章 使用方法 (3)2.1面板显示信息 (3)2.2 功能操作 (4)1、去皮： (5)2、取消皮重： (5)3、累加功能： (5)4、累加重量、次数查看： (5)5、置零： (5)6、累加清除： (5)3.1 标定步骤 (6)第一步： (6)第二步： (6)第三步： (7)第四步： (7)注意事项(1) 此吊秤设计时，已考虑其安全系数，但切记使用时勿超过其最大秤量，若超载使用而造成的任何损害，本公司将无法负责。
(2) 请定期每三个月检查吊环、吊钩及其它零件，开口销，螺丝是否松动、变形、龟裂等现象，如发现任何异样，请立即停止使用并送回经销处，维修更换零件，确保安全。
(3) 用毕后，吊钩需垂直悬空，否则易损坏传感器。
(4) 吊秤应避开腐蚀性气体。
(5) 若长时间不使用吊钩秤，为确保电池之寿命，请定期每三个月充电一次，并且于使用前先充电。
无线电子吊秤的相关使用介绍
无线电子吊秤的相关使用介绍无线电子吊秤（以下简称“吊秤”）是一种便携式的重量测量工具。
它可以无线连接电子设备（例如手机、电脑等）并通过应用程序来读取和处理重量数据。
本文将介绍吊秤的使用方法和注意事项。
一、使用方法1.开启吊秤在使用吊秤之前，请仔细阅读使用说明书，确保其充电。
一般情况下，将吊秤插入电源，等待指示灯亮起即可。
在启动吊秤之前，还要确定已经成功连接了电子设备的蓝牙功能。
2.安装挂钩在吊秤的下部，可以看到一个带有挂钩的环形。
安装挂钩的方法是将它插入环形孔，直到它卡在哪里。
请确保挂钩严格安装，以保证吊秤的精度和安全性能。
3.称重将要测量的物品挂在吊秤的挂钩上，然后将其举起直立。
吊秤会自动测量物品的重量，并将数据传输到已连接的电子设备中的应用程序（例如“吊秤”应用程序），以便您查看。
二、注意事项1.吊秤只适用于在设计负载范围内称重。
请勿将超过其承载范围的物品吊起。
使用吊秤时，请务必注意它的最大容量。
吊秤的最大容量可以在产品说明书或标签上找到。
2.请勿将吊秤放在过热或过冷的环境中，或放在潮湿的地方。
这可能会影响吊秤的性能和精度。
3.在吊秤不使用的时候，请将其放置在干燥通风的地方，防止吊秤因常规磨损而损坏。
同时也请勿将其存放在高温或低温的环境中，以避免影响其性能。
4.使用吊秤时，应注意自身的安全。
请勿在吊秤上放置过重的物品，以免发生安全事故。
5.平衡重量由于吊秤的工作原理是通过电子传感器测量物品的重量，因此物品在吊秤上的位置很重要。
请确保物品的重量均匀分布在吊秤的挂钩上，以获得准确的重量测量。
请勿在吊秤的挂钩上挂上有锋利边缘的物品。
6.保养吊秤可以通过定期清洁来维护。
请使用干净、柔软的布擦拭表面，并确保不要让水或其他液体进入吊秤内部。
请勿使用化学清洁剂或气溶胶清洁吊秤。
三、总结无线电子吊秤是一种方便易用的测量工具，具有广泛的应用范围，例如在仓库、大型商场、物流中心和超市等。
在使用吊秤时，请不断关注它的性能和最大负载，并注意自身的安全。
电子吊秤说明书(万泰焦)
电子吊秤使用说明书石家庄盛隆电子衡器有限公司目录使用前请仔细阅读本使用说明书并妥善保管，以备参考。
一、概述 (3)二、按键操作说明 (4)三、主要技术性能 (4)四、基本参数 (5)五、使用前准备 (5)六、操作方式 (5)七、注意事项 (7)八、外形尺寸及自重 (8)九、直视遥控按键操作说明 (8)十、电子吊秤的标定 (9)十一、电子吊秤参数设定 (10)概述OCS电子吊秤由吊挂件、高精度传感器和A/D转换器及显示器组成，5位1.2英寸（字高30mm）超高亮数码显示器，清晰明亮，在较远的地方也能清晰读数。
由于采用独特的抗抖动、振动、摆动智能数字滤波器，读数稳定性好，稳定时间＜表5秒。
具有即时去皮和延时去皮功能。
具有自动累计功能，采用低功耗设计，使电池的使用时间更长，充足电池LED显示时可连续工作100小时，还具有电池过放电保护，避免了因电池过放电而造成电池的损坏和使用寿命缩短的现象。
自动省电功能，使电池的使用时间更长，开机和关机时，电池电量的显示（百分比显示或电压显示）使您及时了解电池电量，以选择合适的充电时机。
OCS电子吊秤具有计量精度高，性能稳定，使用方便，适用于铸造行业、仓库、矿山、码头、工厂的起吊场合。
按键操作说明主要技术性能▲使用温度范围：-10℃- +40℃▲相对湿度：＜85%RH▲字高30mm/5位▲安全超载：150%F.S▲破坏超载：200%F.S▲读数稳定性：＜5S▲准确度：3级基本参数注：4000 10000kg，刻度5kg：分度数2000使用前准备把电子吊秤挂上行车，打开电子吊秤，待电子吊秤显示零位10-15分钟后，挂上物体进行称重。
操作方式（一）电源的开/关1.开机在关机状态，按前面板右边“TARE ON/OF”,接通电源，电子吊秤先显示吊秤量程，如“5000”，显示电子吊秤电池电量，如“6.25”，显示自检数字“9-0”后，显示“0”或“0.0”，进入称重状态。
2.关机在通电状态下，按住前面板“TARE ON/OFF”键，5秒钟显示电池电量如“6.25”；这时放开按键，自动切断电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直显秤使用说明书2008年10月
一、概述
OCS系列直显电子吊秤由吊挂件、高精度传感器、A/D转换器、显示器、及遥控器组成。
为了使您能正确操作本产品并能充分发挥本产品性能，请你在使用前仔细阅读使用说明书并妥善保存，以备参考。
本产品具有以下特点：
★外型美观，体积小，重量轻，挂秤取秤方便；
★采用高精度传感器和A/D转换器，长期稳定性好；
★超长待机，充足电可连续工作60小时；
★欠电提示及自动休眠，当电池电量低于15%时，显示会每10秒闪烁一次同时显示亮度降低，当严重欠电时，秤体会自动进入休眠状态；
★可设置显示低亮度，可使电池工作时间延长一倍。
二、主要技术指标
★使用温度范围：－10℃～＋50℃
★相对湿度：≤90％RH
★字高:30mm/5位
★安全超载：150%F.S
★破坏超载：200%F.S
★读数稳定性：<10s
★准确度等级：3级
第1页
三、基本操作说明
★秤体开关机键
当为关机时，按此键开机；
当为开机时，短按此键，执行置零操作；
当为开机时，长按此键，执行关机操作；
★设置分度值
功能：可将分度值修改成 2e,e,0.5e，当为5吨秤时，可选择5公斤，2公斤，1公斤，默认值为2公斤；
操作：开机显示0～9自检，长按“A”键3秒，显示当前分度值，再按“A”键循环选择，正确选择后，短按秤体开关键确认，按“D”键直接退出。
注：0.2e分度值：加载状态下，AB键进入标定，再按B键，再按D键即可。
★设置比例值
功能：修改比例值；
操作：开机显示0～9自检，长按“B”键3秒，显示当前比例值，按“A”当前闪烁位加1，按“B”键当前闪烁位减位，按“C”键闪烁位移动一位，修改完成后，短按秤体开关键确认，按“D”键直接退出。
★查看超载记录
操作：开机显示0～9自检，长按“C”键3秒，首先显示超载总次数两秒，然后黑屏一秒，然后依次显示超载记录最后10，不足10次，按实际次数显示，每个记录显示2秒，然后黑屏1秒。
在超载记录显示期间，按任意键退出，返回到正常称重状态。
★按比例加减秤
第2页
操作：开机显示0～9自检，长按“D”键3秒，显示原值，当值为1000时，不加不加，按“A”键，值增加，按“B”键，值减少，其它键退出，修改完毕，短按秤体开关键确认完成。
注：只有重量大于200公斤时，按比例加减秤才工作；
★置零操作：
重量稳定，按“C”键或短按短按秤体开关键，执行置零。
★累加操作：
称重状态上，当重量稳定，且重量大于0时，按“A”键一次，累加一次重量，并显示总累计次数两秒，黑屏一秒，然后显示高位两秒，黑屏1，再显示低位2秒，黑屏1秒，返回到称重状态。
★累显操作：
称重状态下，按B键，查看累计信息，显示和按A键效果相当，只是不进行累计，只具有查看功能。
★总累清：累显显示状态，短按秤体开关键，累清存贮重量。
重量保持：
重量稳定，短按“D”键，重量保持30秒，再次短按“D”键，退出保持功能。
★遥控关机：
称重状态下，长按“D”键，秤体自动关机。
★重量标定：
操作：空秤置零，挂起与吨位相当的砝码，稳定，同时按AB 键，进入标定状态，按“A”键选择吨位，完毕后再按B键，提示砝码重量正好与当前砝码相当，再直接按B键，就完成了标定；如果砝码重量不是额定重量，再显示砝码重量时，按“A”键调
第3页
整正在闪烁位，如果当前位不需要修改，等闪烁移动后，再按“A”键调整，闪烁在每一位时闪10秒，无操作自动移动下一位；
★注1：电池采用6V供电，开关机时，PbT为电量百分比显示；
★注2：CHAO，代表重量超；开机自动置零范围30%，手动置零范围：100％。
★注4：稳定5分钟无操作，显示“－”，重量变化，恢复正常，稳定30分钟，自动关机。
★注5：标定时，分度值自动定为额定分度值的5分之1，比如10吨秤，为1公斤，需手工修改。
★注6：当电量低于15%时，显示器显示每10秒闪烁一次，提示用户充电，当电池电量为0时自动进入关机状态。
四、操作注意事项
1．电子吊秤出厂时已经用标准砝码校准过，确需要校准时，请在厂家的指导下进行；
2．天车吊钩应确实钩于吊秤弧形正中央，待测物也必须挂在钩中央；
3．吊秤本体禁止受到巨烈撞击；
4．请定期检查各部位螺丝及插栓有无松动或脱落，确认无误后再开机使用；
5．长期不使用时，请存放于通风干燥阴凉处，秤体保存悬挂状状态，并关上秤体后面的电源开关，并每三个月对电池充一次电；6．电池使用前须充电8小时；
7．在户外使用如遇雷电则请关机暂停使用；
第4页
8．为确保吊秤主体结构安全，当称重时，欲改变吊重物的方位或位置时，请直接推动吊起物体，不要直接推动吊秤旋转；9．请勿超过吊秤满量程及长时间吊起重物，否则，会造成传感器疲劳，减短使用寿命。
五、简易故障排除
1．开机后无字幕显示时
◇电池须充电
◇电池已损坏须换新。
2．电池无法充电
◇检查充电器是否正常？
正常：输入电源AC 220V，输出为8V，1A；
◇检查电池是否损坏？
正常：充电完毕后测量电压为5.5V以上，否则需更换电池；3．电池不耐用
◇电池寿命已到，或人为轻微损坏，需更换电池。
第5页。
