MSP430串口波特率的设置与计算
MSP430串口
你参考一下别人的代码看看注释很详细#include <msp430x14x.h>unsigned char RxData;//全局变量，保存接收到的数据。
void BasicClockSet(){/*下面将片外高速晶体设为MCLK分四步：(1) 起动高晶体(2) 清除OFIFG 标志位(3) 至少等待50us。
(4) 查看震荡器失效标志位OFIFG是否清0，如果没有清0，则重复1至4步直到震荡器失效标志位OFIFG清0。
与之相关寄存器为：1.BCSCTL1和BCSCTL2（基础系统时钟控制寄存器）2.IE1中断使能寄存器的第二位OFIE，振荡器失效中断使能位。
3.IFG1中断标志寄存器的第二位OFIFG，振荡器失效标志位。
4.DCOCTL数字震荡器控制寄存器。
一. BCSCTL1设置（基础系统时钟控制寄存器1）:1.XT2OFF=0，外部高速晶体开。
2.XTS=0，片外低速晶体的频率，0为低频模式。
3.DIVAx=00B，不将其进行分频，即分频比为14.XT5V不使用设为0。
5.RSELx=111,DOC的电阻选择,此时DOC震荡频率达到最大10000MHZ(理想状态)。
因此BCSCTL1=0000 0111B=0x47。
二.BCSCTL2设置（基础系统时钟控制寄存器2）:1.SELMx=10B，选择片外高速晶体作为MCLK。
这两位应等到振荡器失效标志位清0后才置位2.DIVMx=00B，不将其进行分频，即分频比为13.SELS=0B，选择子系统时钟为DCO4.DIVSx=00B,不将其进行分频，即分频比为15.DCOR=0B，选择芯片内部电阻。
三.DCOCTL（数字震荡器控制寄存器）1.DCOx=111，DCO频波段选择，此时诜择最大2.MODx=000,调制选择，当DCOx=111B时MODx无效。
*//*下面将片外高速晶体设为主系统时钟。
*///(1) 起动片外高速晶体BCSCTL1&=~XT2OFF;//XT2OFF的宏为0x80。
MSP430串口波特率的设置与计算
MSP430串口波特率的设置与计算
波特率是指每秒钟传输的位数，单位为波特（bps）。
在MSP430中，我们可以通过计算和设置分频器的值来实现不同的波特率。
下面是计算MSP430串口波特率的步骤：
1.确定MSP430的工作频率。
2.确定所需的波特率。
3.根据波特率和工作频率的关系，计算出分频系数的值。
4.将计算得到的分频系数的低8位和高8位写入UCAxBR0和UCAxBR1寄存器。
例如，假设MSP430的工作频率为16MHz，我们想要设置的波特率为9600bps，那么计算步骤如下：
1.工作频率为16MHz。
2. 波特率为9600bps。
4. 将BRx的值分解为低8位和高8位。
假设取整数部分为104，小数部分取0.1667乘以256，得到43、则UCAxBR0的值为43，UCAxBR1的值为0。
将这两个值写入寄存器即可设置波特率为9600bps。
需要注意的是，不同型号的MSP430可能有不同的时钟源和分频系数的范围。
在设置波特率时，应查阅相关的芯片手册或数据表，对相应的寄存器进行设置。
总结起来，MSP430串口波特率的设置与计算包括确定工作频率，确定所需波特率，计算分频系数，写入寄存器。
通过合适的设置，可以实现稳定和准确的串口通信。

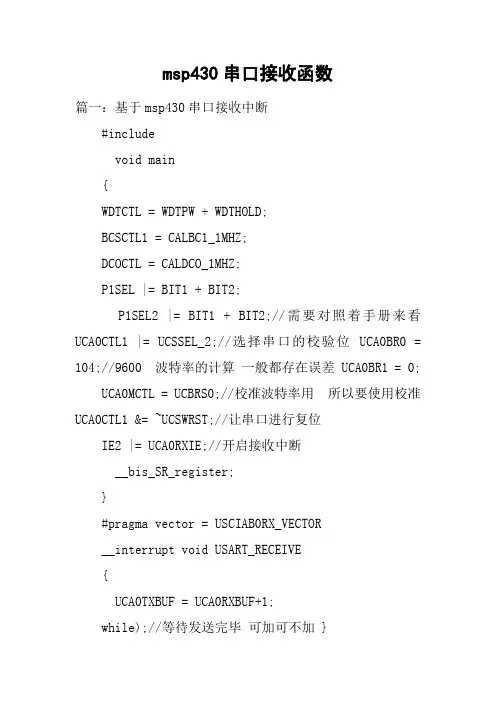

msp430串口接收函数
msp430串口接收函数篇一：基于msp430串口接收中断#includevoid main{WDTCTL = WDTPW + WDTHOLD;BCSCTL1 = CALBC1_1MHZ;DCOCTL = CALDCO_1MHZ;P1SEL |= BIT1 + BIT2;P1SEL2 |= BIT1 + BIT2;//需要对照着手册来看UCA0CTL1 |= UCSSEL_2;//选择串口的校验位 UCA0BR0 = 104;//9600 波特率的计算一般都存在误差 UCA0BR1 = 0;UCA0MCTL = UCBRS0;//校准波特率用所以要使用校准UCA0CTL1 &= ~UCSWRST;//让串口进行复位IE2 |= UCA0RXIE;//开启接收中断__bis_SR_register;}#pragma vector = USCIAB0RX_VECTOR__interrupt void USART_RECEIVE{UCA0TXBUF = UCA0RXBUF+1;while);//等待发送完毕可加可不加 }篇二：MSP430串口收发程序MSP430 标准库printf函数实现20XX-08-02 21:22关键是增加一个putchar函数。
代码如下：#include#includevoid NOP10{_NOP ;_NOP ;_NOP ;_NOP ;_NOP ;_NOP ;_NOP ;_NOP ;_NOP ;_NOP ;}int putchar//注意不要改参数的类型和返回值的类型，否则printf调用是就有问题了。
{if{TXBUF1 = '\r';while==0);}TXBUF1 = c;while==0);return c;}void InitalUart1{P4SEL |= 0x03; // P4.0,1 = USART1 TXD/RXDME2 |= UTXE1 + URXE1;// Enable USART1 TXD/RXDUCTL1 |= CHAR; // 8-bit characterUTCTL1 |= SSEL1; // UCLK = SMCLK UBR01 = 0x36; // 1MHz 19200UBR11 = 0x00; // 1MHz 19200UMCTL1 = 0x6B; // ModulationUCTL1 &= ~SWRST; // Initalize USART state machine IE2 |= URXIE1; // Enable USART1 RX interrupt//IFG2 |= UTXIFG1;}void main{unsigned char i;i=0x10;WDTCTL = WDTPW + WDTHOLD; // Stop WDTFLL_CTL0 |= XCAP18PF;// Configure load capsInitalUart1 ;_EINT ;// LPM0;while{// while ); // USART1 TX buffer ready?// TXBUF1 = 'H';//putchar;//putchar;printf;NOP10 ;}}#pragma vector=USART1RX_VECTOR__interrupt void usart1_rx{while ); // USART1 TX buffer ready?TXBUF1 = RXBUF1; // RXBUF1 to TXBUF0//LPM0_EXIT;msp430各模块函数整合20XX-08-13 14:27/***************************************************程序功能：控制8个LED闪烁，用于测试下载功能是否正常测试说明：观察LED闪烁***************************************************/#include#include "EEPROM.c"#include "LCD1602.c"#include "DS18B20.c"void LED_delay;void KEY_delay;void EEPROM_delay;void sys_init;void LED_Init;void LED_Set;unsigned char LED_Read_Status;void LED_Test;void KEY_Init;unsigned char key;void KEY_Test;void SEG_Init;void SEG_Show;void EEPROM_Init;void Write_EEPROM;void Read_EEPROM;void LCD1602_Init;void LCD1602_Show;void DS18B20_Init;void TimerA_Delay_CFG;float get_DS18B20_temperature;unsigned char SEG_Table[17]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0 xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};//0-f 段选信号，共阳 uchar UART_Rev_String[20]="\0";uchar rev_string_count=0;uchar rev_string_xxplete=0; //为1代表串口接收了一行字符串// =================================================== ===============// 延时函数// =================================================== ===============//************************************************* // function :LED_delay// parameter:dly// description :用于LED花样显示延时//************************************************* void LED_delay{unsigned int i;whilefor;}//************************************************* // function :KEY_delay// parameter:// description :用于消抖的延时//************************************************* void KEY_delay{uint tmp;for;}//************************************************* // function :EEPROM_delay// parameter:ts// description :用于消抖的延时//************************************************* void EEPROM_delay{while;}// =================================================== =============== // 系统函数// =================================================== ===============//************************************************* // function :sys_init// parameter:// description :延时一段时间//************************************************* void sys_init{WDTCTL = WDTPW + WDTHOLD; //关闭看门狗BCSCTL2 &=0xc0; //XT2CLK+2分频}// =================================================== =============== // LED相关函数//=================================================== ===============//************************************************* // function :LED_Init// parameter:// description :LED初始化程序// 8个LED接在P2.0~P2.7上。
串口波特率计算范文
串口波特率计算范文
波特率的计算方法如下：
1.波特率计算公式：波特率=每秒传输的位数/传输的时间
2. 传输的时间：数据的传输时间取决于数据长度和串口的波特率。
通常情况下，每个数据字节都由10位来表示。
其中有一个起始位（Start bit），8个数据位（Data bits），一个校验位（Parity bit），一个停止位（Stop bit）。
具体计算波特率的步骤如下：
1.根据串口的数据帧格式计算传输时间：传输时间=数据帧长度（位数）/波特率
需要注意的是，波特率计算只是理论上的数值，实际上还会受到硬件设备的限制和传输线路的影响。
在实际应用中，建议选择合适的波特率以确保稳定的数据传输。
【MSP430趣谈】MSP430第九讲之串口使用
【MSP430趣谈】MSP430第九讲之串⼝使⽤上次⼀讲中我们说到了定时器的两种写法，⼀种是利⽤寄存器进⾏书写的，另外⼀种是利⽤官⽅库函数进⾏书写的。
我们通过对⽐这两种写法，发现库函数居然写的要⽐寄存器还多，这不是更加不⽅便了吗。
其实库函数和寄存器应该说各有好处吧，因为TI官⽅给了我们很多的寄存器定义，所以相对看起来不是那么难懂，库函数的话也相对是简洁明了的。
我个⼈的观点是，在⼀些相对寄存器较少，运⾏速度较慢的单⽚机⾥⾯我们⽤寄存器写的话是最⾼效的，对于430来说，官⽅给的库相对的话运⾏速度不会和寄存器差点哪去（具体我也没测试过，瞎说），但库函数⼀定会⽐操作寄存器慢⼀点，因为他需要多步才可以配置到寄存器。
但是之后⼤家如果接触32的话也会发现同样存在寄存器和库函数的版本，也同样是这个道理，库函数慢⼀点，但是简洁明了，⽅便。
寄存器更快，但是识别度相对会低⼀点。
但对32的72MHz的运⾏速度也就基本没什么差了。
讲了这么多想说明⼀个什么道理呢？我们现在接触的单⽚机是算很底层的操作了，很底层的设计和应⽤了，相对的，我们有ARM9等等，这些复杂的芯⽚，就已经没有办法⽤所谓的寄存器进⾏操作了，因为它拥有的寄存器实在是太多了，所以就会有系统的产⽣，让芯⽚运⾏在系统上⾯，底层的东西集成了，减少了开发难度。
之后⼤家接触了其他语⾔，⽐如c++和java，其实这两个是类似的，只要会了⼀个另⼀个也基本花⼀点时间就可以学会了。
这两个语⾔的思想也和这个类似，把很多东西封装起来，你只要懂得怎么调⽤就好了，和我们调⽤函数类似，不⽤考虑函数具体是怎么实现这个功能的。
所以希望⼤家既可以明⽩寄存器具体是怎么操作的，同时学会应⽤库函数进⾏开发。
这⼀次我们将进⼊⼀个重要的篇章，通信协议，这个我们会通过⼏个章节来讲，主要介绍下⾯三种通信协议，⼀种是串⼝UART，⼀种是SPI，⼀种是IIC，三种我们都讲通过实例来说明。
这次我们要说的是串⼝UART的使⽤，串⼝应该算是⼀种最简单的通信⽅式了，我们通常值得串⼝指的是UART-Lite，也就是说它是由四根线组成，分别是VCC,RX,TX,GND。
430串口通信的资料
1 MSP430单片机I/O端口控制特点与8031单片机相比，MSP430的I/O端口的功能要强大的多，其控制的方法也更为复杂。
MSP430的I/O端口可以实现双向的输入、输出；完成一些特殊功能如：驱动LCD、A/D转换、捕获比较等；实现I/O 各种中断。
MSP430采用了传统的8位端口方式保证其兼容性，即每个I/O端口控制8个I/O引脚。
为了实现对I/O端口每一个引脚的复杂控制，MSP430中的每个I/O口都对应一组8位的控制寄存器(如图1)。
寄存器中的每一位对应一个I/O引脚，实现对该引脚的独立控制。
寄存器的功能和数目是由该I/O口所能完成的功能以及类型确定的。
[2]图1为MSP430的一个I/O端口的控制结构示意图。
对于最基本的只能完成输入、输出功能的I/O端口其控制寄存器只有3个。
其中，输入寄存器保存输入状态；输出寄存器保存输出的状态，方向寄存器控制对应引脚的输入、输出状态。
本文中用来实现I2C总线接口的P6.6、P6.7都属于这类的端口。
此外，有些I/O端口不但可以用作基本的输入输出，而且可以用作其他用途，比如可以作为LCD的驱动控制引脚。
这类端口的控制功能寄存器实现引脚功能状态的切换。
再者，有一类端口不但可以完成上述两种端口的功能，而且可以实现中断功能。
该类端口拥有图1中所有的寄存器，中断触发的方式以及中断的屏蔽性都可以通过相应的寄存器控制。
本文中使用的P2.0就属于该类端口，利用它来接收LM92发出的中断。
通过上述的控制结构，MSP430的I/O端口可以实现很丰富的功能。
不仅如此，其中一些I/O口还可以与MSP430中的特殊模块相结合完成更为复杂的工作。
如与捕获比较模块相结合可以实现串行通信，与A/D 模块结合实现A/D转换等。
此外，MSP430 I/O端口的电器特性也十分突出，几乎所有的I/O口都有20mA 的驱动能力，对于一般的LED、蜂鸣器可以直接驱动无需辅助电路。
许多端口内部都集成了上拉电阻，可以方便与外围器件的接口。
MSP430串口调试全记录
Mcu型号：MS9430F149;
实验板：自制（有些毛病，稍后坦白：）
开发环境：IAR Embedded Workbench V2.10A+串口调试助手；
试验仪器：泰克数字示波器，万用表等；
笔者的底细：马上步入而立之年，学习点新东西，已感到有些力不从心了：）以前有些51基础，430是第一次搞！当然这些都是业余爱好，以乐以闹为主：）
UTCTL1|=SSEL0; //ACLK
UBR01=0x03; //bode rate 9600.
UBR11=0x00;
UMCTL1=0x4a;
UCTL1=CHAR; //8 bits data format. enable UART
IFG2&=~UTXIFG1;
IE2|=URXIE1; //enable receive interrupt.
没问题啊，我测到的波形在±6V左右啊，正在一筹莫展之际，想到了波特率是否一致的问题，从示波器观察PC发给430的1Bit数据的宽度约100us，频率f=10k和设定的9600非常接近，没问题；在测430发给PC的1Bit数据宽度为6.4us,频率f=156250，于是发现问题所在，重新检查源程序时钟源选择，发现程序（▲2）的疏忽，更改后，一切ok，再看<串口调试助手接收区>正反复的显示“MSP430 MSP430 MSP430 MSP430…”
以为是MAX3232的硬件（包括4个电容，典型值是0.1uF,当时没找到0.1的就用4.7uF的代替了）出问题了，或者是RS232判决电平的毛病，这时在网上搜到了如下资料：
MAX232/MAX202接口输出的电平为何比计算机输出的RS-232电平低？
MSP430单片机串口通信详解
MSP430单片机串口通信详解#include"msp430G2553.h"#include "in430.h"void UartPutchar(unsigned char c);unsigned char UartGetchar();unsigned char temp=0;unsigned char number[2]={0};void main( void ){WDTCTL = WDTPW + WDTHOLD; // Stop WDTBCSCTL1 = CALBC1_1MHZ; // Set DCODCOCTL = CALDCO_1MHZ;P1DIR|=BIT6;P1OUT&=~BIT6;P1SEL = BIT1 + BIT2; // P1.1为 RXD, P1.2为TXD P1SEL2 = BIT1 + BIT2; // P1.1为 RXD, P1.2为TXDUCA0CTL1 |= UCSSEL_2; // 选择时钟BRCLKUCA0BR0 = 106; // 1MHz 9600UCA0BR1 = 0; // 1MHz 9600UCA0MCTL = UCBRS2 + UCBRS0; // 波特率=BRCLK/(UBR+(M7+...0)/8)UCA0CTL1 &= ~UCSWRST;// 初始化顺序:SWRST=1设置串口，然后设置SWRST=0,最后设置相应中断IE2 |= UCA0RXIE; // 使能接收中断while(1){//UartPutchar(9);// display_int(temp,0);__delay_cycles(10000);}}/**********************************UART接收中断*************************/#pragma vector=USCIAB0RX_VECTOR__interrupt void USCI0RX_ISR(void){//while (!(IFG2&UCA0TXIFG)); // 等待发送完成 //UCA0TXBUF = UCA0RXBUF; // TX ->; RXed charactertemp=UCA0RXBUF;}/******************************UART发送字节函数*************************/void UartPutchar(unsigned char c){while(!(IFG2 & UCA0TXIFG)); //待发送为空UCA0TXBUF=c;IFG2 &=~UCA0RXIFG;}/*********************************UART接收字节数据******************/unsigned char UartGetchar(){unsigned char c;while(!(IFG2 & UCA0RXIFG)); //等待接收完成c=UCA0RXBUF;IFG2 &=~UCA0TXIFG;return c;}/******智能控制工作室*******/MSP430g2553串口通信MSP430的不同型号，其串行通讯工作模式是一样的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MSP430波特率的计算
给定一个BRCLK时钟源，波特率用来决定需要分频的因子N：
N = fBRCLK/Baudrate
分频因子N通常是非整数值，因此至少一个分频器和一个调制阶段用来尽可能的接近N。
如果N等于或大于16，可以设置UCOS16选择oversampling baud Rate模式注：Round()：指四舍五入。
Low-Frequency Baud Rate Mode Setting
在low-frequency mode，整数部分的因子可以由预分频实现：
UCBRx = INT(N)
小数部分的因子可以用下列标称公式通过调制器实现：
UCBRSx = round( ( N –INT(N) ) × 8 )
增加或减少UCBRSx一个计数设置，对于任何给定的位可能得到一个较低的最高比特误码率。
如果确定是这样的情况UCBRSx设置的每一位必须执行一个精确的错误计算。
例1：1048576Hz频率下驱动以115200波特率异步通讯
ACLK = REFO = ~32768Hz, MCLK = SMCLK = default DCO = 32 x ACLK = 1048576Hz。
N = fBRCLK/Baudrate = 1048576/115200 = ~9.10
UCBRx = INT(N) = INT(9.10) = 9
UCBRSx = round( ( N –INT(N) )×8 )
= round( ( 9.10 –9) × 8 )=round(0.8 )=1
UCA0CTL1 |= UCSSEL_2;// 选SMCLK为时钟
UCAxBR0 = 9;
UCAxBR1 = 0;
UCAxMCTL = 0x02;//7-4:UCBRFx,3-1:UCBRSx,0:UCOS16
UCBRSx 为寄存器UCAxMCTL的1-3位，所以写入0x02(00000010)
例2：32768Hz频率下驱动以2400波特率异步通ACLK = REFO = ~32768Hz, MCLK = SMCLK = DCO ~1.045MHz
N = fBRCLK/Baudrate = 32768/2400 = ~13.65
UCBRx = INT(N) = INT(13.65) = 13
UCBRSx = round( ( N –INT(N) )×8 )
= round( ( 13.65 –13) × 8 )=round(5.2)=5
UCA0CTL1 |= UCSSEL_1; // 选ACLK为时钟
UCAxBR0 = 13;UCAxBR1 = 0 ;
UCAxMCTL = 0x0A;//7-4:UCBRFx,3-1:UCBRSx,0:UCOS16
UCBRSx为寄存器UCAxMCTL的1-3位，所以写入0x0A(00001010)
Oversampling Baud Rate Mode Setting
在oversampling mode 与分频器设置如下:
UCBRx = INT(N/16)
第一个调制阶段设置如下：
UCBRFx = round( ( (N/16) –INT(N/16) ) × 16 )
当要求更精确时，UCBRSx也可以被设置成0-7。
例1:1048576Hz频率下驱动以9600波特率异步通讯
UCBRx = INT(N/16)=INT(fBRCLK/Baudrate/16)
UCBRx = INT(1048576Hz/(16*9600)) = INT(~6.8)
UCBRFx = round( ( (N/16) –INT(N/16) ) × 16 )
= round( ( 6.8 – 6 ) × 16 )=13
UCAxCTL1 |= UCSSEL_2; // 选SMCLK为时钟
UCAxBR0 = 6; // 1MHz 9600
UCAxBR1 = 0; // 1MHz 9600
UCAxMCTL = 0xD1; //7-4:UCBRFx,3-1:UCBRSx,0:UCOS16
UCBRFx 为寄存器UCAxMCTL的4-7位，UCOS16为0位，所以写入0xD1(11010001) 具体的寄存器值设置在MSP430F5438 User's Guide的。
