电缆穿线技术交底.doc
电线电缆敷设施工技术交底
1.设备及材料要求：
1.1所有材料规格型号及电压等级应符合设计要求，并有产品合格证。
1.2外观检查：包装完好，抽检的电缆绝缘层完整无损，厚度均匀。电缆无压扁、扭曲，铠装不松卷。电缆外护层有明显标识和制造厂标；
1.3每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。
六、安全注意事项
1.敷设电缆应专设现场指挥一名，对电缆敷设进行统一指挥及调度。
2.参加电缆敷设的施工人员，应服从现场指挥的调度指挥，各就各位，作业期间不能擅自离开岗位。
3.敷设电缆的作业现场，应无影响作业的障碍物，与其它专业交叉作业时应戴好安全帽。
4.电缆敷设时，作业人员应站在电缆外侧，并站稳用力。
1.4电缆外观完好无损。密封良好，塑料电缆外皮及绝缘层无老化及裂纹。
1.5电缆应在到达作业现场及电缆敷设前进行绝缘检测，绝缘测试应合格；
四、敷设电缆前准备工作：
1.施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。
2.电缆敷设前进行绝缘摇测。
3.IkV以下电缆，用500V摇表摇测线间及对地的绝缘电阻应不低于IOMQ。
5.敷设电缆时，严禁打闹嬉笑。
6.安全员应认真负责，及时发现安全隐患，并予以排除及纠正。对拒不听从指挥，违规操作的人员应给予警告及制止。避免安全事故的发生。确保电缆敷设业安全顺利的进行。
被交底人（签名）
注：本表一式二联，一联留存，另一联交班组保存。
五、电缆敷设
1.电缆敷设可用人力拉引或机械牵引。电缆敷设时,应注意电缆弯曲半径应符合规范要求。
2.电缆在保护管内敷设前应检查电缆保护管内无积水，且无杂物堵塞。穿电缆时，不得损伤护层。穿入管中电缆的数量应符合设计要求；
电缆放线作业安全技术交底模板
一、交底目的为确保电缆放线作业的安全进行，防止事故发生，特对参与电缆放线作业的全体人员进行安全技术交底。
二、作业范围本交底适用于各类电缆放线作业，包括电力电缆、通信电缆、光纤电缆等。
三、交底内容1. 作业前的准备工作- 仔细阅读施工图纸，了解电缆线路的走向、规格、型号等信息。
- 检查电缆及相关设备是否完好，确保符合安全使用标准。
- 熟悉作业区域的环境，包括地形、地貌、周边设施等。
2. 安全操作规程- 作业人员必须穿戴符合安全标准的个人防护用品，如安全帽、绝缘手套、绝缘鞋等。
- 电缆放线前，应检查电缆绝缘层是否完好，如有破损，应及时更换。
- 放线过程中，应保持电缆平稳，避免扭曲、打结。
- 电缆通过交叉、跨越等特殊区域时，应采取防护措施，防止电缆受损。
3. 安全注意事项- 作业人员必须接受专业培训，持证上岗。
- 严禁酒后作业，严禁在作业过程中嬉戏打闹。
- 电缆放线时，应设置专人指挥，确保作业有序进行。
- 作业现场应设置警示标志，防止无关人员进入。
- 遇到恶劣天气（如六级以上大风、大雨、大雪等），应暂停作业，并采取必要的安全措施。
4. 应急措施- 发生电缆破损、漏电等事故时，应立即切断电源，并采取隔离措施。
- 作业人员应掌握基本的急救知识，如触电急救、烧伤处理等。
- 确保作业现场配备必要的应急救援器材，如灭火器、急救箱等。
5. 测量与校核- 电缆放线前，必须进行测量，确保线路长度、角度等符合设计要求。
- 放线过程中，应定期进行校核，确保线路质量。
6. 测量记录与资料整理- 电缆放线作业完成后，应做好测量记录，并整理相关资料。
- 测量记录应保证原始真实，数据正确，内容完整，字迹工整清楚。
四、责任分工- 项目经理：负责组织安全技术交底，确保安全措施落实到位。
- 施工队长：负责组织作业人员学习安全技术交底，并监督作业过程。
- 作业人员：认真学习安全技术交底，严格遵守操作规程，确保自身安全。
五、附则本安全技术交底自发布之日起实施，如遇特殊情况，可由项目经理组织修订。
电线电缆穿管安全技术交底模板
一、交底目的为确保电线电缆穿管施工过程中的安全，降低事故发生的风险，提高施工人员的安全意识和操作技能，特进行安全技术交底。
二、交底对象全体参与电线电缆穿管施工的作业人员、管理人员及监理人员。
三、交底时间[填写具体时间]四、交底内容1. 施工前准备（1）施工人员必须接受安全教育培训，了解本工程的安全技术要求，掌握电线电缆穿管的安全操作规程。
（2）施工前应检查施工工具、材料是否符合安全要求，确保施工设备、防护用品齐全有效。
（3）了解工程概况，熟悉施工图纸，明确施工部位、线路走向、电缆规格及敷设方式。
2. 施工过程中的安全注意事项（1）作业人员必须穿戴符合安全规定的防护用品，如安全帽、工作服、防护手套等。
（2）施工前，应对施工区域进行清理，确保无障碍物，防止人员跌倒或物体打击。
（3）高空作业时，必须使用安全带，并做好防坠落措施。
（4）电线电缆穿管时，应按照设计要求进行，不得随意更改线路走向。
（5）在穿管过程中，如发现电缆损坏或接头不牢固，应立即停止施工，并及时处理。
（6）禁止在电缆穿管过程中吸烟、使用明火，防止火灾事故发生。
（7）电缆穿管过程中，如遇到电缆过热现象，应立即停止施工，查找原因并采取措施。
3. 应急措施（1）发生火灾时，应立即切断电源，使用灭火器进行灭火，并迅速撤离现场。
（2）发生触电事故时，应立即切断电源，进行急救，并拨打急救电话。
（3）发生物体打击事故时，应立即进行现场急救，并报告相关部门。
五、交底要求1. 施工人员应认真听取安全技术交底，并做好记录。
2. 施工过程中，必须严格执行安全技术交底内容，确保施工安全。
3. 施工管理人员应加强对施工现场的监督检查，及时发现并纠正违章操作。
4. 施工单位应定期对施工人员进行安全教育培训，提高安全意识和操作技能。
六、接受交底人签字[填写接受交底人姓名及职务]七、交底人签字[填写交底人姓名及职务]八、备注本安全技术交底模板仅供参考，具体施工情况可根据实际需要进行调整。

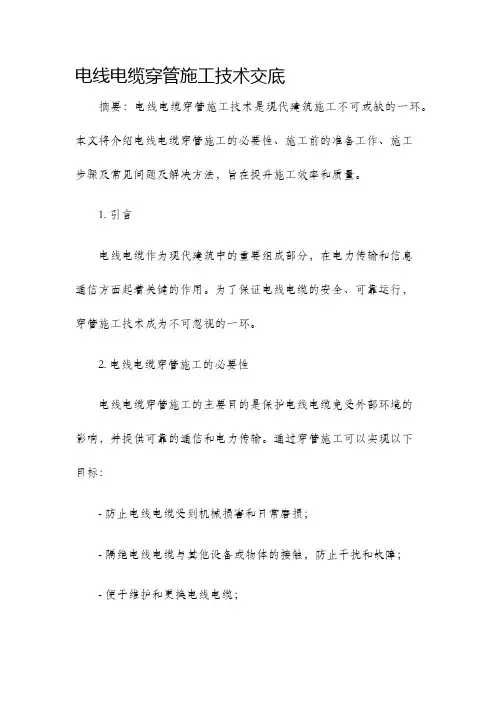

电线电缆穿管施工技术交底
电线电缆穿管施工技术交底摘要：电线电缆穿管施工技术是现代建筑施工不可或缺的一环。
本文将介绍电线电缆穿管施工的必要性、施工前的准备工作、施工步骤及常见问题及解决方法，旨在提升施工效率和质量。
1. 引言电线电缆作为现代建筑中的重要组成部分，在电力传输和信息通信方面起着关键的作用。
为了保证电线电缆的安全、可靠运行，穿管施工技术成为不可忽视的一环。
2. 电线电缆穿管施工的必要性电线电缆穿管施工的主要目的是保护电线电缆免受外部环境的影响，并提供可靠的通信和电力传输。
通过穿管施工可以实现以下目标：- 防止电线电缆受到机械损害和日常磨损；- 隔绝电线电缆与其他设备或物体的接触，防止干扰和故障；- 便于维护和更换电线电缆；- 美观、专业。
3. 电线电缆穿管施工前的准备工作在进行电线电缆穿管施工之前，需要进行以下准备工作：- 确定穿管的位置和路径；- 根据需要计算电缆的长度；- 检查施工区域，清除障碍物和妨碍施工的物体；- 确定所需的材料和工具，如钢管、弯头、电缆套管等；- 编写施工方案，包括施工步骤和安全措施。
4. 电线电缆穿管施工步骤电线电缆穿管施工的步骤通常包括以下几个阶段：- 确定穿管的入口和出口，在墙壁或地板上标记；- 开始施工前，要先测量并切割好所需的电缆套管；- 使用电钻或钢管切割机开孔，确保孔的大小和位置准确；- 将电缆套管插入孔中，确保牢固且与墙壁或地板之间有适当的空隙；- 在需要的地方连接弯头，确保顺利穿越弯曲的管道；- 确保穿通的管道的连接紧密，以防止泄漏和松动；- 完成穿管施工后，需要进行清理和检查，确保施工过程没有留下任何问题；- 根据需要进行电缆的固定和保护。
5. 电线电缆穿管施工常见问题及解决方法在电线电缆穿管施工过程中，可能会遇到以下常见问题：- 穿孔位置不准确：应在施工前仔细测量和标记好穿孔位置；- 管道连接不牢固：可以使用专用的管道胶水或胶带来加固连接；- 管道弯角过大或过小：应选用合适的弯头来解决问题；- 穿线时电缆受损：应使用适当的保护措施，如使用护套管等；- 施工过程中出现漏水问题：应及时进行检修和维护。
给电缆布线施工技术交底
给电缆布线施工技术交底1. 介绍本文档旨在向施工人员详细介绍电缆布线施工技术的要点和注意事项。
2. 施工前准备在开始电缆布线施工之前，需要进行以下准备工作：- 确定电缆布线的路径和布线图纸。
- 确保施工区域已经进行了安全评估，并采取必要的安全措施。
- 检查所有所需的施工工具和材料的完好性和可用性。
3. 电缆选择和准备- 根据实际需求选择适当的电缆类型和规格。
- 确保电缆的长度足够，并预留一定的余量。
- 对电缆进行检查，确保其表面没有明显损坏或磨损。
- 如有需要，对电缆进行剥皮、剪切和连接。
4. 布线过程- 按照布线图纸和路径进行电缆的敷设。
- 在施工过程中，保持电缆的整洁和有序，避免过度弯曲或扭曲。
- 对需要固定的电缆，使用适当的固定装置进行固定，确保电缆稳固牢靠。
- 在布线过程中，避免与其他设备或电源线路产生干扰或交叉。
5. 线缆测试和验收- 在电缆布线完成后，进行线缆测试，确保线缆连接正确可靠。
- 使用合适的测试仪器对电缆进行测试，包括电阻、绝缘等参数。
- 根据测试结果进行必要的修复和调整，直至达到规定的测试要求。
- 进行线缆的最终验收，确保所有工作符合规范和要求。
6. 安全注意事项- 在进行电缆布线施工时，务必遵守相关的安全规范和操作规程。
- 使用合适的个人防护装备，如安全帽、手套和护目镜等。
- 在施工过程中严禁吸烟、操作明火或靠近易燃物品。
- 在操作电缆剥皮、切割或连接时，注意确保自身安全和电缆的完整性。
以上是电缆布线施工技术交底的主要内容和要点。
在进行实际施工时，请务必按照相关规定和要求进行操作，并确保施工质量和安全性。
电缆放线穿管安全技术交底模板
一、交底目的为确保电缆放线穿管施工过程中的安全，防止事故发生，提高施工人员的安全意识，特进行安全技术交底。
二、施工范围本交底适用于所有电缆放线穿管施工项目。
三、安全注意事项1. 施工准备- 确保施工图纸、技术规范、安全操作规程齐全，并组织施工人员进行学习。
- 检查施工场地，清除障碍物，确保施工环境安全。
- 检查电缆及穿线管质量，确保符合设计要求和国家标准。
2. 人员配备- 施工人员必须经过专业培训，取得相应操作资格。
- 配备必要的安全防护用品，如安全帽、手套、防护眼镜、绝缘鞋等。
3. 施工步骤- 放线- 按照施工图纸和电缆规格，进行电缆放线。
- 放线过程中，注意电缆不要扭曲、打结，避免损伤绝缘层。
- 使用专用工具进行电缆固定，确保电缆在施工过程中不会移动。
- 穿管- 根据电缆规格选择合适的穿线管，确保管内空间满足电缆敷设要求。
- 穿管前，检查管内是否有杂物，确保管内清洁。
- 使用专用工具将电缆穿入管内，注意避免用力过猛，防止损坏电缆。
4. 现场安全- 施工现场设置安全警示标志，提醒施工人员注意安全。
- 严禁施工人员在电缆下方行走或站立，防止电缆坠落造成伤害。
- 施工过程中，密切注意电缆温度，防止过热引发火灾。
5. 应急措施- 配备必要的应急救援设备，如灭火器、急救箱等。
- 施工人员应熟悉应急救援流程，一旦发生事故，立即启动应急预案。
四、施工验收1. 施工完成后，组织专业人员对电缆放线穿管工程进行验收。
2. 验收内容包括电缆规格、穿线管质量、电缆固定、电缆敷设等。
3. 验收合格后，方可投入使用。
五、交底记录1. 本交底由施工项目负责人组织，施工技术人员负责讲解。
2. 施工人员必须认真学习并签字确认，确保掌握安全操作技能。
六、结语安全无小事，电缆放线穿管施工过程中，必须严格遵守各项安全规定，确保施工安全。
希望大家高度重视，共同努力，确保工程顺利进行。
(完整版)电缆布线技术交底
(完整版)电缆布线技术交底1. 介绍电缆布线技术是指在建筑和工业领域中，为了实现电力输送、信号传输或通信连接，将电缆安装、布线和连接的一系列操作。
本文档旨在对电缆布线技术进行全面介绍和交底，以提高施工人员的技术水平和操作效率。
2. 电缆布线的目的电缆布线的主要目的是将电力、信号或通信线缆正确地安装到建筑物的不同位置，以满足电力和通信需求。
通过正确的布线方式，可以确保电缆的可靠性、安全性和高性能。
3. 常用的电缆布线技术3.1 明装布线明装布线是指将电缆暴露在建筑物内或外的表面上，并使用电缆桥架、电缆槽或电缆支架进行固定。
这种布线方式适用于需要灵活布线或需要经常更换电缆的情况。
3.2 暗装布线暗装布线是指将电缆安装在建筑物内部墙壁、地面或天花板等隐藏的位置，通过管道或槽道进行导管。
这种布线方式不仅美观，还可以减少电缆的损坏风险和人为干扰。
3.3 导管布线导管布线是指使用金属或非金属导管来保护电缆并引导电缆走向。
导管可以提供电缆的额外保护，使其不易受到外部冲击或环境影响。
导管布线适用于需要更高的安全性和电缆保护的场所。
4. 电缆布线的步骤以下是电缆布线的一般步骤：- 确定布线方案：根据工程需求和设计要求，确定合适的布线方案，并绘制布线图纸。
- 选择合适的电缆和配件：根据布线方案确定所需的电缆类型、规格和配件，并进行采购准备。
- 预布线和定位：根据布线图纸和实际情况，在需要安装电缆的位置进行预布线和定位，确保布线的准确性和美观度。
- 安装和固定电缆：根据预布线和定位，将电缆进行安装，并使用合适的固定装置进行固定，确保电缆不松动或晃动。
- 进行接线和连接：根据需要对电缆进行接线和连接，确保电力、信号或通信的正常传输。
- 进行测试和调试：在完成布线和连接后，对整个电缆系统进行测试和调试，确保其正常工作和性能。
5. 电缆布线的注意事项- 根据相关规范和标准进行布线，确保安全可靠。
- 防止电缆弯曲过度、损坏外皮或被其他物体压碎。
线缆敷设技术交底
1.1.4干线电缆应避免安装在外墙，特别是墙角。
1.1.5其他接地要求：有源设备外壳，电缆屏蔽层及连通接地线均应接地，宜采用联合接地，与避雷带或均压网连通。
3.8光缆连接
3.8.1在光纤接续中应严格执行操作规程的要求，以确保光纤接续质量。
3.3扫管
3.3.1将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内的浮锈、灰尘、泥水等杂物清除干净。
3.4带护口
3.4.1按管口大小选择护口，在管子清扫完后，将护口套入管口上。在钢管（电线管）穿线前，检查各个管口的护口是否齐全，如有遗漏或破损均应补齐和更换。
3.5放线及断线
3.5.1放线前应根据图纸对导线的品种、规格、质量进行核对。
6.8高处作业衣着要灵便，禁止穿硬底和带钉易滑的鞋。
6.9梯子不得缺档，不得垫高使用，梯子横档间距以30Cm为宜，使用时上端要扎牢，下端要采取防滑措施；单面梯与地面夹角以60—70度为宜，禁止二人同时在梯上作业，如需接长使用应绑扎牢固，人字梯底座要拉牢，在通道处使用梯子，应有人监护或设置围栏。
审核人交底人
3.6.6缆线应有余量以适应成端、终接、检测和变更，有特殊要求的应按设计要求预留长度，并应符合下列规定：
3.6.6.1对绞电缆在终接处，预留长度在工作区信息插座底盒内宜为30mm-60mm,电信间宜为0.5m-2.0m,设备间宜为3πr5m;
3.6.6.2光缆布放路由宜盘留，预留长度宜为3m-5m0光缆在配线柜处预留长度应为3m-5m,楼层配线箱处光纤预留长度应为1.0m-1.5m,配线箱终接时预留长度不应小于0.5m,光缆纤芯在配线模块处不做终接时，应保留光缆施工预留长度。
穿电缆安全技术交底模板
一、交底目的为确保穿电缆作业的安全进行，防止发生人身伤害和设备损坏事故，特进行本次安全技术交底。
二、交底对象全体参与穿电缆作业的施工人员、技术人员、管理人员。
三、交底内容1. 作业前的准备工作（1）了解电缆规格、型号、长度、用途等基本信息。
（2）熟悉施工现场环境，包括电缆敷设路径、施工区域、交叉跨越等情况。
（3）检查电缆及穿线工具、设备，确保其完好、安全。
2. 作业过程中的安全注意事项（1）穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。
（2）遵守操作规程，严格按照施工图纸和施工方案进行作业。
（3）严禁酒后作业、疲劳作业，确保精神饱满。
（4）注意观察电缆敷设路径，避免电缆与其他设施发生碰撞。
（5）在电缆敷设过程中，严禁将电缆强行弯曲、扭结，防止电缆损坏。
（6）在穿越管道、隧道等狭窄空间时，确保电缆与管道、隧道的净距符合要求。
（7）在交叉跨越处，设置警示标志，确保交通安全。
3. 电缆穿线操作要点（1）按照电缆敷设路径，选用合适的穿线工具。
（2）在穿线过程中，保持电缆整洁，避免划伤绝缘层。
（3）在电缆穿线过程中，如遇到障碍物，应采取措施进行绕行或改道。
（4）电缆穿线完成后，检查电缆连接是否牢固，绝缘性能是否良好。
4. 作业后的收尾工作（1）整理施工现场，清理垃圾、杂物。
（2）对电缆敷设路径进行检查，确保电缆敷设符合要求。
（3）填写施工记录，记录电缆敷设过程中的关键信息。
四、交底要求1. 施工人员应认真听取交底内容，确保理解并掌握安全操作规程。
2. 施工过程中，严格遵守安全操作规程，确保作业安全。
3. 如遇特殊情况，应立即停止作业，并向上级报告。
4. 施工完成后，对作业过程进行总结，分析经验教训，不断提高安全意识。
五、附则1. 本交底自发布之日起生效。
2. 本交底由工程部负责解释。
3. 如有未尽事宜，由工程部根据实际情况进行补充和完善。
六、交底日期：____年____月____日七、交底人：____八、接收人：____九、备注：____注：本模板仅供参考，具体交底内容应根据实际工程情况进行调整。
电缆施工技术交底
电缆施工技术交底.doc电缆敷设施工技术交底范围本文旨在介绍电缆敷设的施工技术，包括施工准备、操作工艺等方面。
施工准备2.1 设备及材料要求在进行电缆敷设前，需要准备一些必要的设备和材料，如电缆、接头、绝缘材料等。
这些材料必须符合国家标准，并经过质量检测合格。
2.2 主要机具电缆敷设需要使用一些主要机具，如挖掘机、起重机、输送带等。
这些机具必须经过检测合格，并由专业人员操作。
2.3 作业条件在进行电缆敷设时，必须保证作业场地干燥、平整，并且没有障碍物。
同时，施工现场必须设置安全警示标志，确保施工安全。
操作工艺3.1 工艺流程电缆敷设的工艺流程包括准备工作、敷设电缆、接头处理等步骤。
在进行每一步操作时，必须按照规定的程序进行，确保施工质量。
3.2 准备工作在进行电缆敷设前，必须进行一系列准备工作，如场地清理、敷设路线确定、材料准备等。
这些准备工作必须严格按照要求进行。
3.3 直埋电缆敷设直埋电缆敷设是一种常见的敷设方式，其操作步骤包括挖掘沟槽、铺设电缆、接头处理等。
在进行直埋电缆敷设时，必须保证沟槽的深度、宽度符合要求，并且电缆的铺设要平整、牢固。
同时，接头处理必须按照规定的程序进行，确保接头质量。
3.4 电缆敷设在支架和桥架上在进行电缆敷设时，需要注意支架和桥架的规格和尺寸，确保电缆能够稳定地固定在上面。
同时，还需要注意电缆的敷设方式，保证其在敷设过程中不会受到过度的拉伸或弯曲，以免影响电缆的使用寿命。
3.5 挂标志牌在工程完成后，需要挂上标志牌来标识电缆的种类、规格、敷设时间等信息。
这些标志牌应该牢固地固定在电缆附近，以便于后续的检查和维护工作。
4.1 保证项目在进行电缆敷设工作之前，需要进行充分的准备工作，包括确定敷设的路线、清理敷设区域、检查电缆的规格和数量等。
同时，还需要制定详细的施工方案，确保施工过程中符合相关的安全规定和标准。
4.2 基本项目电缆敷设的基本项目包括电缆的选择、敷设方式、固定方式等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、施工准备1 工程简述：本工程为克拉玛依市碧水云天康乐苑住宅小区住宅楼一期，工程位于克拉玛依市南新路与西环路交叉口地块南侧。
建设单位为克拉玛依市泰盛房地产开发有限公司。
本期工程结构层数地上六层，地下一层。
结构类型：砖混。
住宅层高2.85米，储藏室层高2.2米，阁楼起坡高度600mm。
总建筑面积为平方米，耐火等级不低于二级，抗震设防烈度为七度。
建筑耐久年限为50年。
2 施工准备2.1 设备及材料要求：2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。
2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。
电缆轴应完好无损。
2.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，光明显皱折和扭曲现象。
油浸电缆应密封良好，无漏油及渗油现象。
橡套及塑料电缆外皮及绝缘展无老化及裂纹。
2.1.4 各种金属型钢不应有明显锈蚀，管内无毛刺。
所有紧固螺栓，均应采用镀锌件。
2.1.5 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。
2.2 主要机具：2.2.1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。
2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。
2.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。
2.3 作业条件：2.3.1 土建工程应具备下列条件：2.3.1.1 预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。
2.3.1.2 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。
2.3.1.3 电缆沿线模板等设施拆除完毕。
场地清理干净、道路畅通，沟盖板齐备。
2.3.1.4 放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。
2.3.1.5 直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。
盖板及砂子运至沟旁。
2.3.2 设备安装应具备下列条件2.3.2.1 变配电室内全部电气设备及用电设备配电箱柜安装完毕。
2.3.2.2 电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕，并检验合格。
3 操作工艺3.1 工艺流程：→→→→埋标桩→→→3.2 准备工作：3.2.1 施工前应对电线进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。
3.2.2 电缆敷设前进行绝缘摇测或耐压试验。
3.2.2.1 1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。
3.2.2.2 3～10kV电缆应事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。
必要时敷设前仍需用2.5kV摇表测量绝缘电阻是否合格。
3.2.2.3 纸绝缘电缆，测试不合格者，应检查芯线是否受潮，如受潮，可锯掉一段再测试，直到合格为止。
检查方法是：将芯线绝缘纸剥下一块，用火点着，如发出叭叭声，即电缆已受潮。
3.2.2.4 电缆测试完毕，油浸纸绝缘电缆应立即用焊料（铅锡合金）将电缆头封好。
其它电缆应用橡皮包布密封后再用黑包布包好。
3.2.3 放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好。
人力放电缆时将滚轮提前安装好。
3.2.4 临时联络指挥系统的设置：3.2.4.1 线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。
3.2.4.2 高层建筑内电缆敷设，可用无线电对讲机做为定向联络，简易电话作为全线联络，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆的专用设备）。
3.2.5 在桥架或支架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列，用表或图的方式划出来。
以防电缆的交叉和混乱。
3.2.6 冬季电缆敷设，温度达不到规范要求时，应将电缆提前加温。
3.2.7 电缆的搬运及支架架设：3.2.7.1 电缆短距离搬运，一般采用滚动电缆轴的方法。
滚动时应按电缆轴上箭头指示方向滚动。
如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松弛。
3.2.7.2 电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为直。
架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方（图2-1）。
3.3 直埋电缆敷设：3.3.1 清除沟内杂物，铺完底沙或细土。
3.3.2.1 电缆敷设可用人力拉引或机械牵引。
采用机械牵引可用电动绞磨或托撬。
电缆敷设时，应注意电缆弯曲半径应符合规范要求。
3.3.2.2 电缆在沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、过管处、垂直位差处均应留有适当的余度。
3.3.3 铺砂盖砖：3.3.3.1 电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同进行隐蔽工程验收。
3.3.3.2 隐蔽工程验收合格，电缆上下分别铺盖10cm砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。
使用电缆盖板时，盖板应指向受电方向。
3.3.4 回填土。
回填土前，再作一次隐蔽工程检验，合格后，应及时回填土并进行夯实。
3.3.5 埋标桩：电缆在拐弯、接头、交叉、进出建筑物等地段应设明显方位标桩。
直线段应适当加设标桩。
标桩露出地面以15cm为宜。
3.3.7 有麻皮保护层的电缆，进入室内部分，应将麻皮剥掉，并涂防腐漆。
3.4 电缆沿支架、桥架敷设：3.4.1 水平敷设3.4.1.1 敷设方法可用人力或机械牵引。
3.4.1.2 电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。
不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。
3.4.1.3 不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。
3.4.1.4 同等级电压的电缆沿支架敷设时，水平净距不得小于35。
mm3.4.2 垂直敷设。
3.4.2.1 垂直敷设，有条件的最好自上而下敷设。
土建未拆吊车前，将电缆吊至楼层顶部。
敷设时，同截面电缆应先敷设低层，后敷设高层，要特别注意，在电缆轴附近和部分楼层应采取防滑措施。
3.4.2.2 自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。
高层、大截面电缆宜用机械牵引敷设。
3.4.2.3 沿支架敷设时，支架距离不得大于1.5米，沿桥梁或托盘敷设时，每层最少加装两道卡固支架。
敷设时，应放一根立即卡固一根。
3.4.2.4 电缆穿过楼板时，应装套管，敷设完后应将套管用防火材料封堵严密。
3.5 挂标志牌：3.5.1 标志牌规格应一致，并有防腐性能，挂装应牢固。
3.5.2 标志牌上应注明电缆编号、规格、型号及电压等级。
3.5.3 直埋电缆进出建筑物、电缆井及两端应挂标志牌。
3.5.4 沿支架桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌。
4 质量标准4.1 保证项目：4.1.1 电缆的耐压试验结果、泄漏电流和绝缘电阻必须符合施工规范规定。
检验方法：检查试验记录。
4.1.2 电缆敷设必须符合以下规定：电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺损，直埋敷设时，严禁在管道上面或下面平行敷设。
检验方法：观察检查和检查隐蔽工程记录。
4.2 基本项目：4.2.1 坐标和标高正确，排列整齐，标志柱和标志牌设置准确；防燃、隔热和防腐要求的电缆保护措施完整。
4.2.2 在支架上敷设时，固定可靠，同一侧支架上的电缆排列顺序正确，控制电缆在电力电缆下面，1kV及其以下电力电缆应放在1kV以上电力电缆下面；直埋电缆埋设深度、回填土要求、保护措施以及电缆间和电缆与地下管网间平行或交叉的最小距离均应符合施工规范规定。
4.2.3 电缆转弯和分支处不紊乱，走向整齐清楚、电缆标志桩、标志牌清晰齐全，直埋电缆的隐蔽工程记录及坐标图齐全、准确。
检验方法：观察检查和检查隐蔽工程记录及坐标图。
4.3 电缆最小弯曲半径和检验方法应符合表2-l的规定。
电缆最小弯曲半径及检验方法表2-1注：d为电缆外径。
5 成品保护5.1 直埋电缆施工不宜过早，一般在其它室外工程基本完工后进行，防止其它地下工程施工时损伤电缆。
如已提前将电缆敷设完，其它地下工程施工时，应加强巡视。
5.2 直埋电缆敷设完后，应立即铺砂、盖板或砖及回填夯实，防止其它重物损伤电缆。
并及时划出竣工图，标明电缆的实际走向方位坐标及敷设深度。
5.3 室内沿电缆沟敷设的电缆施工完毕后应立即将沟盖板盖好。
5.4 室内沿桥架或托盘敷设电缆、宜在管道及空调工程基本施工完毕后进行，防止其它专业施工时损伤电缆。
5.5 电缆两端头处的门窗装好，并加锁，防止电缆丢失或损毁。
6 应注意的质量问题6.1 直埋电缆铺砂盖板或砖时应防止不清除沟内杂物、不用细砂或细土、盖板或砖不严、有遗漏部分。
施工负责人应加强检查。
6.2 电缆进入室内电缆沟时，防止套管防水处理不好，沟内进水。
应严格按规范和工艺要求施工。
6.3 油浸电缆要防止两端头封铅不严密、有渗油现象。
应对施工操作人员进行技术培训，提高操作水平。
6.4 沿支架或桥架敷设电缆时，应防止电缆排列不整齐，交叉严重。
电缆施工前须将电缆事先排列好，划出排列图表，按图表进行施工。
电缆敷设时，应敷设一根整理一根，卡固一根。
6.5 有麻皮保护层的电缆进入室内，防止不作剥麻刷油防腐处理。
6.6 沿桥架或托盘敷设的电缆应防止弯曲半径不够。
在桥架或托盘施工时，施工人员应考虑满足该桥架或托盘上敷设的最大截面电缆的弯曲半径的要求。
6.7 防止电线标志牌挂装不整齐，或有遗漏。
应由专人复查。
7 质量记录7.1 质量保证资料；7.1.1 电缆产品合格证。
7.1.2 电缆绝缘摇测记录或耐压试验记录。
7.1.3 隐蔽工程验收记录。
7.1.4 各种金属型钢材质证明、合格证。
