耐磨弯头与传统弯头的比较
陶瓷耐磨弯头详细介绍
陶瓷耐磨弯头详细介绍一、耐磨弯头简介Al2O3陶瓷：氧化铝含量高，结构比较致密，具有特殊的性能，故称为特种陶瓷。
Al2O3.陶瓷材料是以氧离子构成的密排六方结构，而铝离子填充于三分之二的八面体间隙中，这是与天然刚玉相同稳定的α- Al2O3结构，因此陶瓷具有高熔点、高硬度，具有优良的耐磨性能。
陶瓷贴片硬度≥HRA85，仅次于金刚石的硬度，而且表面光滑摩擦系数小，耐磨性能十分理想，尤其是在高温氧化性介质或腐蚀介质中，陶瓷贴片的材料较之其它金属材料性能优越得多。
二、耐磨弯头结构形式耐磨弯头形式：互锁固防脱落陶瓷贴片耐磨弯头。
内贴片为耐磨陶瓷，外管为焊接钢管，材质为Q235A。
参见《烟风煤粉管道零部件典型设计手册》D-LD2000-16201 16290。
互压焊接加固式陶瓷贴片复合耐磨弯管”是我公司为解决燃煤火力发电厂煤粉制备和输送系统管道磨蚀现象专门开发的配套产品，成为工程耐磨损领域的最佳解决方案。
三、耐磨弯头性能数据（1）耐磨陶瓷层（2）媒体层（无机胶粘结剂）（3）焊接螺栓耐热钢碗材质焊接面抗拉强度焊接面剪切强度耐温结构形式可焊接式防磨、耐热钢≥199Mpa ≥32.2Mpa ～120-1450℃储能焊四、耐磨弯头的用途在电力行业标准DL/T680-1999《耐磨管道技术条件》中，陶瓷贴片式耐磨管道（TC-G）具备最好的耐磨性能，该类产品的缺点是脱落问题，最原始的制作工艺是普通粘结剂进行粘贴或采用拱形原理进行镶嵌，但是普通粘结法经常发生脱落现象，且粘贴剂也容易老化，而镶嵌工艺对瓷片的厚度有要求，成本很高，。
我公司使用三位一体的新型耐磨复合技术和高强度粘结媒体层相结合彻底解决了脱落问题，并且厚度可以任意选取，使陶瓷贴片耐磨管道（TC-G）产品成为电厂煤粉管道、矿粉输送管道最好的解决方案。
从电力、水泥厂、洗煤厂、化工、矿山、冶金等各个领域得到了广泛的应用。
五、产品图片。
内衬耐磨陶瓷弯头标准
内衬耐磨陶瓷弯头标准内衬耐磨陶瓷弯头是一种用于输送介质的管件，其主要作用是改变管道的流向。
在一些特殊的工况下，传统的金属弯头无法满足要求，因此需要采用内衬耐磨陶瓷弯头。
内衬耐磨陶瓷弯头具有耐磨、耐腐蚀、耐高温等特点，广泛应用于矿山、冶金、电力、化工等行业。
本文将对内衬耐磨陶瓷弯头的标准进行详细介绍。
一、弯头的设计标准。
1. 弯头的结构尺寸应符合相关标准要求，弯头的曲率半径、壁厚、长度等尺寸应符合设计要求，并且应具有一定的公差范围。
2. 弯头的材质应符合相关标准，内衬耐磨陶瓷弯头的陶瓷材料应具有一定的硬度、耐磨性能以及耐腐蚀性能，能够满足输送介质的特殊要求。
3. 弯头的连接方式应符合相关标准，内衬耐磨陶瓷弯头与管道的连接方式应采用可靠的方法，确保其密封性能和安全性能。
二、弯头的制造标准。
1. 弯头的制造工艺应符合相关标准，内衬耐磨陶瓷弯头的制造应采用先进的工艺设备和生产工艺，确保产品的质量和性能。
2. 弯头的表面处理应符合相关标准，内衬耐磨陶瓷弯头的表面应光滑平整，无裂纹、气孔等缺陷，保证其使用寿命和稳定性能。
3. 弯头的检测标准应符合相关要求，内衬耐磨陶瓷弯头在生产过程中应进行严格的质量检测，确保产品符合相关标准要求。
三、弯头的安装标准。
1. 弯头的安装位置应符合设计要求，内衬耐磨陶瓷弯头的安装位置应考虑介质流动的方向、流速等因素，确保其正常工作。
2. 弯头的安装方法应符合相关标准，内衬耐磨陶瓷弯头的安装过程中应采用正确的方法，避免损坏产品或影响其性能。
3. 弯头的使用和维护应符合相关标准，内衬耐磨陶瓷弯头在使用过程中应按照相关要求进行维护，延长产品的使用寿命。
四、弯头的质量标准。
1. 弯头的质量控制应符合相关标准，内衬耐磨陶瓷弯头的质量控制应从原材料采购、生产制造、产品检测等环节严格把控，确保产品质量稳定可靠。
2. 弯头的性能指标应符合相关标准，内衬耐磨陶瓷弯头的耐磨性能、耐腐蚀性能、耐高温性能等指标应符合设计要求。

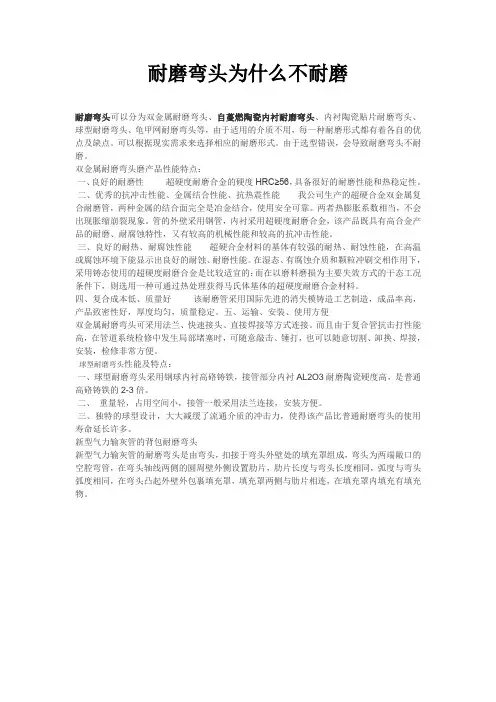

耐磨弯头为什么不耐磨Microsoft Word 97 - 2003 文档
耐磨弯头为什么不耐磨耐磨弯头可以分为双金属耐磨弯头、自蔓燃陶瓷内衬耐磨弯头、内衬陶瓷贴片耐磨弯头、球型耐磨弯头、龟甲网耐磨弯头等，由于适用的介质不用，每一种耐磨形式都有着各自的优点及缺点。
可以根据现实需求来选择相应的耐磨形式。
由于选型错误，会导致耐磨弯头不耐磨。
双金属耐磨弯头磨产品性能特点：一、良好的耐磨性超硬度耐磨合金的硬度HRC≥56，具备很好的耐磨性能和热稳定性。
二、优秀的抗冲击性能、金属结合性能、抗热震性能我公司生产的超硬合金双金属复合耐磨管，两种金属的结合面完全是冶金结合，使用安全可靠。
两者热膨胀系数相当，不会出现胀缩崩裂现象。
管的外壁采用钢管，内衬采用超硬度耐磨合金，该产品既具有高合金产品的耐磨、耐腐蚀特性，又有较高的机械性能和较高的抗冲击性能。
三、良好的耐热、耐腐蚀性能超硬合金材料的基体有较强的耐热、耐蚀性能，在高温或腐蚀环境下能显示出良好的耐蚀、耐磨性能。
在湿态、有腐蚀介质和颗粒冲刷交相作用下，采用铸态使用的超硬度耐磨合金是比较适宜的；而在以磨料磨损为主要失效方式的干态工况条件下，则选用一种可通过热处理获得马氏体基体的超硬度耐磨合金材料。
四、复合成本低、质量好该耐磨管采用国际先进的消失模铸造工艺制造，成品率高，产品致密性好，厚度均匀，质量稳定。
五、运输、安装、使用方便双金属耐磨弯头可采用法兰、快速接头、直接焊接等方式连接。
而且由于复合管抗击打性能高，在管道系统检修中发生局部堵塞时，可随意敲击、锤打，也可以随意切割、卸换、焊接，安装，检修非常方便。
球型耐磨弯头性能及特点：一、球型耐磨弯头采用钢球内衬高硌铸铁，接管部分内衬AL2O3耐磨陶瓷硬度高，是普通高硌铸铁的2-3倍。
二、重量轻，占用空间小，接管一般采用法兰连接，安装方便。
三、独特的球型设计，大大减缓了流通介质的冲击力，使得该产品比普通耐磨弯头的使用寿命延长许多。
新型气力输灰管的背包耐磨弯头新型气力输灰管的耐磨弯头是由弯头，扣接于弯头外壁处的填充罩组成，弯头为两端敞口的空腔弯管，在弯头轴线两侧的圆周壁外侧设置肋片，肋片长度与弯头长度相同，弧度与弯头弧度相同，在弯头凸起外壁外包裹填充罩，填充罩两侧与肋片相连，在填充罩内填充有填充物。
最耐磨气力输灰球形耐磨弯头
最耐磨气力输灰球形耐磨弯头在气力输送系统中,普通弯头是磨损最快的部件。
普通弯头几天就磨透漏粉，即使耐磨弯头有的只能使用1-个月，弄得管道上千疮百孔，是好多气力输灰专工头疼的问题。
当料气混合物流过转弯处,受惯性力的作用,冲刷紧贴弯头的外侧面,使此处很快被磨穿,降低了使用寿命。
在气力输灰中经过多年的生产使用经验，最耐磨气力输灰弯头首选最耐磨气力输灰双金属球形耐磨弯头。
许多电厂使用了双金属球形耐磨弯头，漏粉现象都很好的解决。
双金属球形耐磨弯头延长使用寿命的工作原理：料气混合物在球形弯头内的流动则与普通弯头不同。
从图1③可以看出,当A,B两条管道通过球形弯头作90°转弯时,A管流入球内的流体,首先速度锐减3～5倍(因截面积增大3～5倍),其次,气流进入球形弯头内很难直接冲刷到球的内表面,而是与球内的涡旋发生摩擦及物质和能量的交换。
因此,流体对球体的直接磨损被缓冲而削弱。
对球壁直接磨损的是球内的涡旋。
而涡旋的旋速较低又集中在进,出口管与球体的交接部位C,D,E,F(图1③)。
这里成为球形弯头最先被磨穿的地方。
即使如此,球形弯头在不加固的情况下,其使用寿命也比普通弯头长3～5倍,使用期可达十年以上(输送水泥)。
若对进出管与球体对接处的球面作加固焊接,则使用周期更长。
气力输灰管道耐磨设计与安装-离心浇铸复合陶瓷管在气力输送系统中,普通弯头是磨损最快的部件。
普通弯头几天就磨透漏粉，即使耐磨弯头有的只能使用1-个月，弄得管道上千疮百孔，是好多气力输灰专工头疼的问题。
当料气混合物流过转弯处,受惯性力的作用,冲刷紧贴弯头的外侧面,使此处很快被磨穿,降低了使用寿命。
根据输灰管道压力，输灰量选择合适的耐磨管道是很重要的。
1.自蔓燃陶瓷复合耐磨管。
离心浇铸复合管是采用“自蔓燃高温合成-高速离心技术”制造的复合管材，在高温高速下形成均匀、致密且表面光滑的陶瓷层及过渡层。
另外工作常温850～900度陶瓷都不会掉落,重量较轻,复合陶瓷以硬度防磨,解决过去以厚度防磨。

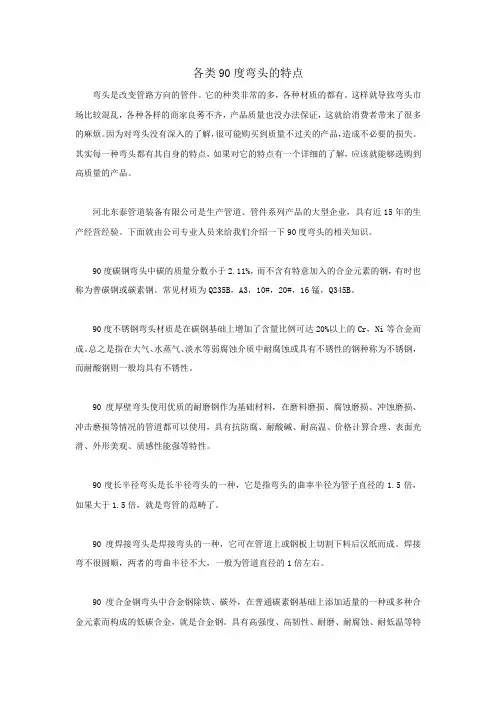

各类90度弯头的特点
各类90度弯头的特点弯头是改变管路方向的管件。
它的种类非常的多，各种材质的都有。
这样就导致弯头市场比较混乱，各种各样的商家良莠不齐，产品质量也没办法保证，这就给消费者带来了很多的麻烦。
因为对弯头没有深入的了解，很可能购买到质量不过关的产品，造成不必要的损失。
其实每一种弯头都有其自身的特点，如果对它的特点有一个详细的了解，应该就能够选购到高质量的产品。
河北东泰管道装备有限公司是生产管道、管件系列产品的大型企业，具有近15年的生产经营经验。
下面就由公司专业人员来给我们介绍一下90度弯头的相关知识。
90度碳钢弯头中碳的质量分数小于2.11%，而不含有特意加入的合金元素的钢，有时也称为普碳钢或碳素钢。
常见材质为Q235B，A3，10#，20#，16锰，Q345B。
90度不锈钢弯头材质是在碳钢基础上增加了含量比例可达20%以上的Cr，Ni等合金而成。
总之是指在大气、水蒸气、淡水等弱腐蚀介质中耐腐蚀或具有不锈性的钢种称为不锈钢，而耐酸钢则一般均具有不锈性。
90度厚壁弯头使用优质的耐磨钢作为基础材料，在磨料磨损、腐蚀磨损、冲蚀磨损、冲击磨损等情况的管道都可以使用，具有抗防腐、耐酸碱、耐高温、价格计算合理、表面光滑、外形美观、质感性能强等特性。
90度长半径弯头是长半径弯头的一种，它是指弯头的曲率半径为管子直径的1.5倍，如果大于1.5倍，就是弯管的范畴了。
90度焊接弯头是焊接弯头的一种，它可在管道上或钢板上切割下料后汉纸而成。
焊接弯不很圆顺，两者的弯曲半径不大，一般为管道直径的1倍左右。
90度合金钢弯头中合金钢除铁、碳外，在普通碳素钢基础上添加适量的一种或多种合金元素而构成的低碳合金，就是合金钢。
具有高强度、高韧性、耐磨、耐腐蚀、耐低温等特性。
根据以上对90度弯头的详细介绍，大家应该对每一种材质的90度弯头有了一个初步的了解。
在选购的过程中，要根据每一种弯头的不同特性进行选购。
耐磨弯头标准
耐磨弯头标准耐磨弯头标准是指用于管道系统中的一种特殊管件，具有耐磨损、耐腐蚀、耐高温等特点。
它可以在管道系统中弯曲和改变流向，同时能够减少流体的压力损失。
耐磨弯头标准的使用范围广泛，适用于石油、化工、冶金、电力、建筑等行业。
耐磨弯头标准的材质通常选择耐磨性能较好的材料，如高铬合金钢、耐磨钢、不锈钢等。
这些材料具有优异的耐磨性能和耐腐蚀性能，能够在恶劣的工作环境中长期使用。
耐磨弯头标准的制造工艺要求高，需要采用先进的生产设备和工艺，确保产品的质量和性能。
耐磨弯头标准的主要作用是改变管道的流向，使流体能够顺利通过管道系统。
它可以减少管道系统中的阻力和压力损失，提高流体的流动性能。
在矿山、冶金等行业的输送系统中，耐磨弯头标准能够有效地防止固体颗粒的堆积和堵塞，提高系统的工作效率。
耐磨弯头标准的设计和制造需要符合一定的标准和规范。
在国际上，耐磨弯头标准的设计和制造通常遵循美国标准（ANSI）、德国标准（DIN）、国际标准（ISO）等。
这些标准规定了耐磨弯头标准的尺寸、材质、工艺要求等，确保产品的质量和可靠性。
耐磨弯头标准的安装和使用需要注意一些要点。
首先，安装时需要确保弯头的弯曲方向正确，避免安装错误导致系统出现故障。
其次，使用时需要定期检查弯头的磨损程度，如有必要及时更换，以保证系统的正常运行。
此外，还要注意对弯头的保养和维护，定期清洗和防腐处理，延长其使用寿命。
总的来说，耐磨弯头标准是一种重要的管道系统组件，具有耐磨损、耐腐蚀、耐高温等特点。
它在矿山、冶金、石油、化工等行业中广泛应用，能够改变管道的流向，减少阻力和压力损失，提高系统的工作效率。
因此，合理选择和使用耐磨弯头标准，对于管道系统的安全运行和长期稳定性具有重要意义。
弯头的类型和标准
弯头的类型和标准弯头在管路系统中，弯头是改变管路方向的管件。
弯头的材料有铸铁、不锈钢、合金钢、可煅铸铁、碳钢、有色金属及塑料等。
弯头与管子联结的方式有：直接焊接（最常用的方式）法兰联结、螺纹联结及承插式联结等。
弯头按角度分，有45°及90°180°三种最常用的，另外根据工程需要还包括60°等其他非正常角度弯头。
弯头按照生产工艺可分为：焊接弯头、冲压弯头、铸造弯头等。
管道安装中常用的一种连接用管件，用于管道拐弯处的连接。
弯头的其他名称：90度弯头、直角弯、爱而弯等。
用途：连接两根公称通径相同的管子，使管路作90度转弯。
1.以材质划分碳钢，铸钢，合金钢，不锈钢，铜，铝合金，塑料，氩硌沥，ppc 等。
2.以制作方法划分为推制、压制、锻制、铸造等。
3.以制造标准划分可分为国标、电标、水标、美标、德标、日标、俄标等。
冲压弯头是一种在高压环境下使用的弯头，法兰，在一些传统弯头不能使用的高压环境下使用高压弯头以达到一定的施工效果。
冲压弯头的标准为：冲压弯头现在国际通用的标准是美国的国家标准ANSIB16.9和16.28。
该标准的外径尺寸范围是1/2〃~80〃，一般24〃以内的都是用无缝钢管为原材料，26〃到80〃的都是用钢板冲压以后再焊接。
壁厚最大可达60mm，最小到1.24mm。
钢种用的最多的是碳素钢（20＃）、合金钢和不锈钢，共24个钢种。
锅炉上用的CrMo钢像15Cr，用量比较大。
三通，外径范围在2.5〃－60〃，从26〃－60〃为焊接三通。
壁厚28－60mm。
大小头规格范围，常规上先说大头规格，再说小头规格，大头最小0.75〃，小头最小0.5〃，大头最大60〃，小头最大48〃，20－60〃为焊接的，壁厚2.8－4.5mm，现在冲压弯头的美国标准使用比较广泛。
冲压弯头的中国国标为：GB/T12459,GB/T13401,SH3408,SH3409,HG/T 21635,DL/T695,SY/T0510。
耐磨弯头生产厂家
耐磨弯头生产厂家耐磨弯头是一种常见的管道连接件，广泛应用于石油、化工、电力、船舶、造纸等行业。
耐磨弯头生产厂家是生产这种管道连接件的厂家，其产品具有优良的耐磨性能和更加良好的耐腐蚀性能，在工业生产中应用广泛。
耐磨弯头生产厂家通常采取选材、加工、防腐等方式进行生产，生产出的耐磨弯头质量稳定，耐久性强，经久耐用。
下面，我们就来了解一下耐磨弯头的生产工艺和主要的使用领域。
一、耐磨弯头的生产工艺耐磨弯头的生产，在不同的厂家之间生产工艺可能有所不同。
一般来说，生产一只耐磨弯头需要如下的生产工艺：1、选材：耐磨弯头的材质必须要具有耐磨和耐腐蚀性能，一般采用碳钢、合金钢、不锈钢等材料。
其中，不锈钢的抗腐蚀性相较于其他钢种更优秀。
2、加工：将选好的材料进行管道切割、冲孔、弯曲等加工过程，确保管道的几何形状精确度。
3、防腐：耐磨弯头常常在工业生产环境中使用，其表面应具有防腐涂层，以避免其直接接触腐蚀性介质出现腐蚀。
4、检验：对生产出来的耐磨弯头进行验收，以确保其产品的质量，达到规定的验收标准，符合质检部门的要求。
二、耐磨弯头的主要使用领域耐磨弯头以其具有优异的耐磨性能和耐腐蚀性能，广泛应用于石油、化工、电力、船舶、造纸等行业，下面我们就来详细介绍一下耐磨弯头在不同行业的应用情况。
1、石油行业：在油田中提高石油和气体的管道中应用广泛。
耐磨弯头不仅能够减少管道的摩擦损失，还能够提高管道的传输效率，减少能源损失。
2、化工行业：化工行业是耐磨弯头的主要应用领域之一，广泛用于各种酸、碱、盐等原料的输送和各种设备的连接和安装。
耐磨弯头可以提高化工生产的稳定性和效率，降低生产成本。
3、电力行业：在电力行业中，耐磨弯头主要应用于电站中的各种输水管道、循环水管道等。
耐磨弯头的耐高温、抗压强度能够保证管道安全。
4、船舶行业：在船舶行业中，耐磨弯头主要应用于船舶的舱室通气、排放系统、燃料输送、水循环等领域。
耐磨弯头有助于提高船舶的安全性和效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
耐磨弯头与传统弯头的比较
耐磨弯头能得到市场的青睐并不断取代一些传统的防磨材料，根本原因在于其优异的产品品质，以及在与传统防磨材料，如铸石、铸钢和离心浇注陶瓷材料相比所具有的多方面优势。
（一）性能比较
1.铸石
以前每个厂的弯头大部分都是使用铸石弯头，这种材料的特点是易碎、开裂，而且磨损面背包，壁厚25-35毫米，有的近40毫米，内侧短时间磨破开裂后，煤粉随着缝隙向外侧磨损，其寿命也就只有一个大修期。
而且内部常有气孔，易留隐患，一旦磨穿，现场无法修补。
2.铸钢
铸钢（包括合金钢）广泛应用在防磨领域，其制造工艺相对简单。
但由于材料本身性能的局限和工艺的限制，铸钢材料的表面硬度（约60）远低于陶瓷（80以上），耐磨性能仅相当于陶瓷的几十分之一至更低，（具体数据参见中南大学粉末冶金所的磨损试验报告和日本九州工业陶瓷研究所的喷射磨损试验结果），用其制造的弯头有投运一年多就磨穿的情况。
此外，铸钢管道厚度大，非常笨重，且含碳量高，可焊性比较差，需现场对焊缝热处理，给现场的安装维修带来相当大的困难。
3.离心浇注复合陶瓷管
该工艺采用自蔓延离心浇注的方法成型，主要利用物质自身化学反应，放热燃烧产生高温，在燃烧波蔓延过程中合成新物质的技术。
此种方法成型的陶瓷复合管内表面置换出陶瓷层，与碳钢、锰钢钢管相比，耐磨性能有一定程度的提高，但是由于反应的温度不高（平均不超过1200℃），反应
时间短，还原出来的氧化铝还停留在低温相β-Al2O3，并没有能够转换为高温相α
-Al2O3（转变温度超过1300℃）。
同是氧化铝，但是高温相氧化铝与低温相氧化铝之间在强度、硬度及密度等性能上天壤之别。
由于反应时间短，低温相氧化铝与铁水离心分离不彻底，造成陶瓷层不致密、颗粒松散、硬度低。
耐磨弯头衬贴95陶瓷，氧化铝含量不低于95%，而且全部是高温相α-Al2O3，烧结温度高达1670℃，确保材料品质。
从实际防磨的效果来看，耐磨弯头的耐用时间是复合陶瓷弯管的5倍以上。
而且离心浇注复合陶瓷管的技术决定了不适合做弯头及大小头，普通技术条件下，复合陶瓷管只能做成直管状，要做成弯管或大小头，必须将直管分割成若干段焊接，成型后的弯头及大小头内壁不是流线型结构，妨碍物料输送，降低设备出力。
同时，该种工艺所生产的陶瓷管，微观裂纹多，质脆易碎，容易局部脱落失效，而且脱落后无法修补。
此外，从整个锅炉的吊架承载力来说，铸钢弯头、复合陶瓷弯头都是以重量和厚度来取胜，有的弯头磨损面壁厚达40多毫米，从机组设计看，无疑给吊架增加重量，缩短了使用寿命。
（二）价格比较
目前市场弯头的价格是：合金每吨1.8万元左右，铸石弯头每吨1.3万元，复合弯头每吨1.7万元。
这几类弯头特别重，它们是以重量来谋利润。
也就是说，一个合金弯头的价格是耐磨陶瓷弯头的两倍，用一个合金弯头的钱，可以买两个耐磨陶瓷弯头，耐磨陶瓷弯头的使用寿命是这种合金弯头的2-3倍，用价格与使用寿命比，也就是用1/5的合金弯头的钱买一个耐磨陶瓷弯头。
例如：2×600MW超临界机组送粉管道，管径为φ530×10，一个90°弯头，
弯曲半径R=1700mm，采用铸钢弯头或双金属复合弯头，重量为W=1700kg，全部弯头总重（2台炉）约为500～600吨；而采用内衬陶瓷片耐磨陶瓷弯头，其重量仅为
W=450kg左右，全部弯头总重（2台炉）约为110～130吨；对比可看出，采用内衬陶瓷片耐磨陶瓷弯头，最直接的是使弯头重量大幅下降，投资至少节约200万以上（铸钢弯头或双金属复合弯头单价按1.2万元/每吨），还不包括重量下降使得煤仓间土建构架梁荷载的降低所带来的经济效益，以及支吊架材料的节省所带来的经济效益。
以上从性能和价格上对几种材质的弯管进行了对比，可见耐磨弯头无论是初期投入还是运行费用都是最具性价比的！。
