Barcode 商品条码
Barcode 条形码简介
•
静区，指条码左右两端外侧与空的反射率相同的限定区域，它能使阅读器进入准备阅读的状态， 当两个条码相距距离较近时，静区则有助于对它们加以区分，静区的宽度通常应不小于6mm（或10倍 模块宽度）。 起始/终止符，指位于条码开始和结束的若干条与空，标志条码的开始和结束，同时提供了码制识 别信息和阅读方向的信息。 数据符，位于条码中间的条、空结构，它包含条码所表达的特定信息。 构成条码的基本单位是模块，模块是指条码中最窄的条或空，模块的宽度通常以mm或mil（千分 之一英寸）为单位。构成条码的一个条或空称为一个单元，一个单元包含的模块数是由编码方式决定 的，有些码制中，如EAN码，所有单元由一个或多个模块组成；而另一些码制，如39码中，所有单元 只有两种宽度，即宽单元和窄单元，其中的窄单元即为一个模块。
Basic Concept
•
• •
条形码可以看作是摩尔代码的打印版本。
条形码是由一组规则排列的条、空以及对应的字符组成的标记， “条”指对光线反射率较低的部分，“空”指反射率较高的部分， 一个完整的条码的组成次序依次为：静区（前）、起始符、数据符、 （中间分割符，主要用于EAN码）、(校验符）、终止符、静区（后），如图：
Barcode
Prepared on 2nd Sep
Preface
• 条形码是迄今为止最经济、实用的一种自动识别技术。条形码技术具有以下几个方面 的优点：
A．输入速度快：是键盘输入的5倍，并且能实现“即时数据输入”。
• B．可靠性高：键盘输入数据出错率为三百分之一，利用光学字符识别技术出 错率为万分之一，而采用条形码技术误码率低于百万分之一。 C．采集信息量大：利用传统的一维条形码一次可采集几十位字符的信息， 二维条形码更可以携带数千个字符的信息，并有一定的自动纠错能力。 D．灵活实用：条形码标识既可以作为一种识别手段单独使用，也可以和有 关识别设备组成一个系统实现自动化识别，还可以和其他控制设备联接 起来实现自动化管理。
商品条码
结构二
结构三
X13X12X11
（692，693，694）
X10X9X8X7X6
X10X9X8X7X6X5
X5 X4 X3 X2
X4X3X2
X1
X1
X13X12X11
厂商识别代码
前缀码： 是EAN分配给国家或地区所属编码组织的代码， 在国际范围内具有唯一性 EAN分配给中国的前缀码由三位数字组成：
UPS标签——一维二维的综合运用
E - 1Z追踪码： 这个代码让客户可以 通过系统了解到包裹 的转运状态。一个以 1Z开头的追踪码就能 辨识出客户在UPS的帐 号、包裹服务等级和 客户参考编号。
零售业的四大问题
零售业在营运上面临的四大问题： 人工成本太高 盗窃 库存管理不易 卖场缺货 其中盗窃与缺货导致的损失不可小觑。
商品条码编码原则
1、唯一性原则
（1）对同一商品项目的商品必须分配相同的 商品标识代码。 （2）对不同商品项目的商品必须分配不同的 商品标识代码。 2、无含义性原则 ---最大限度地利用商品 项目代码的编码容量。 3、稳定性原则 ---尽可能地减少商品标识 代码的变更，保持其稳定性。
EAN/UCC-13代码的编制
校验码
步
骤
举 例 说 明
位置序号 代 码 13 6 12 11 10 9 0 1 9 2 8 3 7 4 6 5 5 6 4 7 3 8 2 9 1 X1
1.自右向左顺序编号
2. 从序号 2 开始求出偶数 位上数字之和①
3. ①3② 4. 从序号 3 开始求出奇数 位上数字之和③ 5. ②+③=④
射频识别（RFID）技术的应用限制
条码、一维码怎么打印更容易扫描
一维码条码，英文名称barcode，又称条形码，按照一定规则进行条空编码的图形，常用属性是宽窄比、空白区、缩放系数等，这些都是影响条码识别的关键，当然普通用户不需要掌握这些，让专业的条码生成器来自动处理就行了。
一维码的编码类型有很多种，如EAN-13、UPC-A、CODE 39、CODE 128等，如下图：一维码常用于产品标签，图书管理、物流出口、固定资产、医药食品等领域，其中在我国对应商品条码又有专用的标准文献，比如：GB 12904-2003，对商品条码EAN-13做了细分标准，我们国家商品条码规定是69开头，缩放系数从0.8-2.0，顾名思义为13个数字，是12个数字+1位校验码组成，校验码采用MOD10算法，根据前面12位计算得出，不能任意设置，否则扫描不了。
我们这里推荐一下恒佑科技的《Label mx 通用条码标签设计系统》（以下简称Label mx），支持普通打印机（彩色喷墨或激光打印机）、标签打印机、数码印刷机以及工业打印机等。
只要安装好打印机驱动，就可以打印出条码标签出来。
（下图为软件的窗口界面）下面就来描述一下其功能特点：◆支持40多种一维条码和二维条码：常用的一维条码类型有EAN-13、UPA-A、CODE 39、CODE 128、EAN-128、ITF-14、25码、电子监管码、药品监管码、邮政码等，常用的二维条码类型有PDF417\Data Matrix\MaxiCode\QR Code，支持最新的GS1标准；◆独有的条码驱动打印技术，打印质量可以达到A级，编码方式严格遵循国际标准，支持任何条码扫描设备识读。
◆支持目前所有主流数据库：TXT、Excel、Access、DBF、EDB、Sqlite、SQLServer、MySQL、Oracle、DB2等数据库且具备多数据库同时连接功能。
下面就详细介绍一下如何打印提供扫描的识别过程：一、制作一个条码尺寸为50mm*25mm的EAN-13的条码。

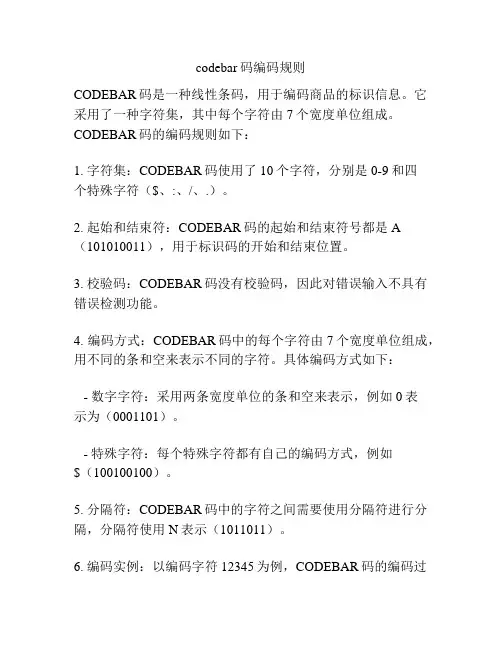

codebar码编码规则
codebar码编码规则
CODEBAR码是一种线性条码，用于编码商品的标识信息。
它采用了一种字符集，其中每个字符由7个宽度单位组成。
CODEBAR码的编码规则如下：
1. 字符集：CODEBAR码使用了10个字符，分别是0-9和四
个特殊字符（$、:、/、.）。
2. 起始和结束符：CODEBAR码的起始和结束符号都是A （101010011），用于标识码的开始和结束位置。
3. 校验码：CODEBAR码没有校验码，因此对错误输入不具有错误检测功能。
4. 编码方式：CODEBAR码中的每个字符由7个宽度单位组成，用不同的条和空来表示不同的字符。
具体编码方式如下：
- 数字字符：采用两条宽度单位的条和空来表示，例如0表
示为（0001101）。
- 特殊字符：每个特殊字符都有自己的编码方式，例如$（100100100）。
5. 分隔符：CODEBAR码中的字符之间需要使用分隔符进行分隔，分隔符使用N表示（1011011）。
6. 编码实例：以编码字符12345为例，CODEBAR码的编码过
程如下：
- 字符1：（010*******）
- 分隔符：N（1011011）
- 字符2：（0110100101）
- 分隔符：N（1011011）
- 字符3：（010*******）
- 分隔符：N（1011011）
- 字符4：（0001100101）
- 分隔符：N（1011011）
- 字符5：（010*******）
- 结束符：A（101010011）
通过以上规则，可以实现将文本信息编码为CODEBAR码。

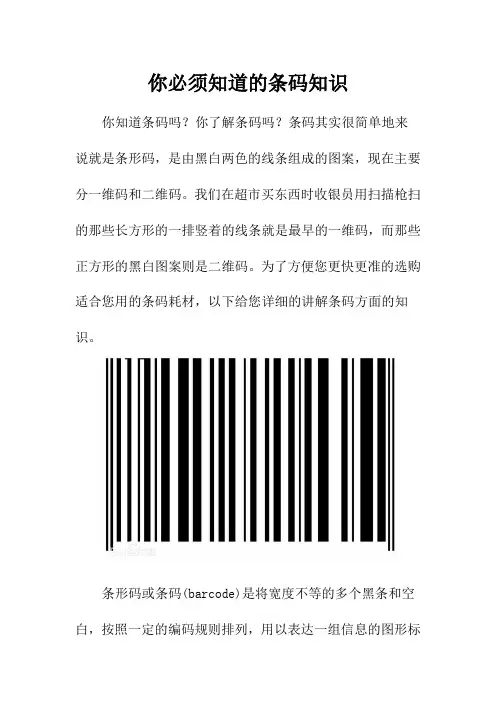

你必须知道的条码知识讲解
你必须知道的条码知识你知道条码吗？你了解条码吗？条码其实很简单地来说就是条形码，是由黑白两色的线条组成的图案，现在主要分一维码和二维码。
我们在超市买东西时收银员用扫描枪扫的那些长方形的一排竖着的线条就是最早的一维码，而那些正方形的黑白图案则是二维码。
为了方便您更快更准的选购适合您用的条码耗材，以下给您详细的讲解条码方面的知识。
条形码或条码(barcode)是将宽度不等的多个黑条和空白，按照一定的编码规则排列，用以表达一组信息的图形标识符。
常见的条形码是由反射率相差很大的黑条（简称条）和白条（简称空）排成的平行线图案。
条形码可以标出物品的生产国、制造厂家、商品名称、生产日期、图书分类号、邮件起止地点、类别、日期等许多信息，因而在商品流通、图书管理、邮政管理、银行系统等许多领域都得到了广泛的应用。
条形码类型及常见条形码介绍条码是由一组按一定编码规则排列的条,空符号，用以表示一定的字符,数字及符号组成的信息。
条码系统是由条码符号设计,制作及扫描阅读组成的自动识别系统。
条码卡分为一维码和二维码两种。
一维码比较常用，如日常商品外包装上的条码就是一维码。
它的信息存储量小，仅能存储一个代号，使用时通过这个代号调取计算机网络中的数据。
二维码是近几年发展起来的，它能在有限的空间内存储更多的信息，包括文字、图象、指纹、签名等，并可脱离计算机使用。
条码种类很多，常见的大概有二十多种码制，其中包括：Code39码（标准39码）、Codabar码（库德巴码）、Code25码（标准25码）、ITF25码（交叉25码）、Matrix25码（矩阵25码）、UPC-A码、UPC-E码、EAN-13码（EAN-13国际商品条码）、EAN-8码（EAN-8国际商品条码）、中国邮政码（矩阵25码的一种变体）、Code-B码、MSI码、Code11码、Code93码、ISBN码、ISSN码、Code128码（Code128码，包括EAN128码）、Code39EMS（EMS专用的39码）等一维条码和PDF417等二维条码。
商品条码法
商品条码法商品条码法（The Barcode Law）商品条码法是一项旨在管理和控制商品流通的法律法规。
通过使用条码系统，商品可以追踪和标识，从而提高整个供应链的效率和透明度。
本文将介绍商品条码法的背景、目的和实施情况。
首先，商品条码法的目的是为了帮助商家和消费者更好地管理和辨别商品。
通过给每个商品分配独特的条码，商家可以追踪商品的库存和销售情况，从而更好地进行库存管理和订单处理。
消费者可以通过扫描条码获得商品的详细信息，包括价格、生产日期、保质期等，这有助于消费者做出更明智的购买决策。
为了实施商品条码法，政府和相关机构需要制定相关的法律和规定。
这些法律和规定规定了商品条码的格式和标准，确保条码的准确性和可读性。
此外，政府还可以设立相关的监管机构，负责监督和管理商品条码的使用。
这些机构可以对商家进行培训，提供技术支持，并进行定期的检查和评估。
然而，实施商品条码法并不容易。
首先，商家需要购买和安装条码扫描设备，这需要一定的成本投入。
其次，在条码的生成和管理过程中可能会出现错误，比如错误的编码或重复使用条码等。
因此，政府和相关机构需要加强对商家的培训和监督，确保条码的准确性和完整性。
此外，商品条码法还需要与其他相关法律和规定相配合，比如消费者权益保护法和商标法等。
这些法律和规定共同构成了一个完整的法律体系，以保护商家和消费者的权益，促进商品流通的有序发展。
总之，商品条码法在现代商业活动中起着重要的作用。
它不仅提高了商品流通的效率和透明度，还保护了商家和消费者的权益。
然而，实施商品条码法也面临着一些挑战，需要政府和相关机构的共同努力来解决。
只有通过合理的法律和制度安排，商品条码法才能更好地发挥作用，促进经济的可持续发展。
常用条形码类型及介绍
常用条形码类型及介绍条形码类型及常见条形码介绍条形码或条码(barcode)是将宽度不等的多个黑条和空白，按照一定的编码规则排列，用以表达一组信息的图形标识符。
常见的条形码是由反射率相差很大的黑条(简称条)和白条(简称空)排成的平行线图案。
条形码可以标出物品的生产国、制造厂家、商品名称、生产日期、图书分类号、邮件起止地点、类别、日期等许多信息，因而在商品流通、图书管理、邮政管理、银行系统等许多领域都得到了广泛的应用。
条形码类型条码是由一组按一定编码规则排列的条,空符号，用以表示一定的字符,数字及符号组成的信息。
条码系统是由条码符号设计,制作及扫描阅读组成的自动识别系统。
条码卡分为一维码和二维码两种。
一维码比较常用，如日常商品外包装上的条码就是一维码。
它的信息存储量小，仅能存储一个代号，使用时通过这个代号调取计算机网络中的数据。
二维码是近几年发展起来的，它能在有限的空间内存储更多的信息，包括文字、图象、指纹、签名等，并可脱离计算机使用。
条码种类很多，常见的大概有二十多种码制，其中包括:Code39码(标准39码)、Codabar码(库德巴码)、Code25码(标准25码)、ITF25码(交叉25码)、Matrix25码(矩阵25码)、UPC-A码、UPC-E码、EAN-13码(EAN-13国际商品条码)、EAN-8码(EAN-8国际商品条码)、中国邮政码(矩阵25码的一种变体)、Code-B码、MSI码、Code11码、Code93码、ISBN码、ISSN码、Code128码(Code128码，包括EAN128码)、Code39EMS(EMS专用的39码)等一维条码和PDF417等二维条码。
目前，国际广泛使用的条码种类有:EAN、UPC码——商品条码，用于在世界范围内唯一标识一种商品。
我们在超市中最常见的就是EAN和UPC条码。
其中，EAN码是当今世界上广为使用的商品条码，已成为电子数据交换(EDI)的基础;UPC码主要为美国和加拿大使用;Code39码——因其可采用数字与字母共同组成的方式而在各行业内部管理上被广泛使用ITF25码——在物流管理中应用较多Codebar码——多用于血库,图书馆和照像馆的业务中另还有Code93码,Code128码等。
barcode基础及产品
ncr 7884
honeywell ms7600
Motorola LS7808
honeywell ms7820
手持式扫描枪
手持式扫描枪应用非常广泛，无论我们生活还是生产工厂，都与我们生活息息 相关，在医药赋码系统中使用手持扫描枪环节和固定式扫描器一样，非自动 化生产线均可使用，也可在仓库出入库环节非批量出入库中使用。 一维扫描枪在光源上可分为红光和激光，motorola（原symbol)在手持一维市场 地位等于斑马在打印机中地位，motorola产品特性非常明显，性价比高，其 他国外品牌如意大利datalogic价格略微偏高，但性能出众，中低端市场可考 虑台湾或者国内品牌，如台湾Cipherlab欣技。
博思得 TX2
北洋
固定式高速扫描器
固定式扫描器多应用去生产自动化，用于移动中生产线条码扫描，在 赋码系统中应用于所有自动线的监管码录入，扫描速度非常快，精度高。 固定式扫描器市场相对不像手持和打印机混乱，其中以美国microscan 为主导，价格偏高产品质量过硬，市场上大多工厂使用microscan，技术 比较成熟，市场占有率比较高，其它品牌如意大利datalogic，symbol （现MOTO）价格相对便宜，在服务和性能上不如 microscan,。
品牌： 品牌： 东芝 推荐型号：B-SX4T/5T 打印宽度：104/125mm 打印速度：254/203mm/s 分辨率： 200/300dpi 市场参考价：8300.00/10000.00 渠道参考价：6800.00/8200.00
其它品牌
科诚 EZ-2100 EZ-2200
TSC TTP-244ME
条码打印机使用工序
中国药品电子监管网 企业客户端 下载电子监管码 导入药品 生产赋码管理系统 印刷一级赋码
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Elements per Symbol Character 4 (2 bar, 2 space) Modules per Symbol Character 7
Symbol Length
UPC-A – 12 Digits UPC-E – 8 Digits EAN13 – 13 Digits EAN 8 – 8 Digits
Step 3: 1 + 3 + 5 + 7 + 9 + 1 = 26
Step 4: 66 + 26 = 92
Step 5: 92/10 = 9 with a remainder of 2
Step 6: 10-2 = 8 Mod 10 / 3每个奇数编码值乘以3而每个偶数编码值乘以1
Paul 专业印刷物联网技术
EAN
European Article Number
欧洲产品码的英文缩写
Europe and Asia
欧洲&亚洲
EAN international
Paul 专业印刷物联网技术
13
条形码的基本知识
UPC & EAN的定义
Encodable Data Character Set All 10 Digits
26
条形码的基本知识
Code 128
3个起始字符： A, B & C （起始符说明了改条码中的数 据使用的字符集）
同一个128码，可以采用不同的方式进行编码。 由A、B、C三种不同编码规则的互换可扩大字符的选择范 围，也可缩短编码的长度。
Barcode repot -
Paul 专业印刷物联网技术
27
条形码的基本知识
Code 128 Check Digit Calculator
我们以起始码Code B编码的Andy’s 条码来说明
步骤一.计算出S值 S=103+(d1*1)+(d2*2)+ (d3*3)+ (d4*4)+ … d1：表示资料第1个字元 因为起始码为Code B, 所以字元相对值使用 B table. 则 S=103+(33*1)+(78*2)+(68*3)+(89*4)+(7*5)+(83*6)=103+33+156+204+356+35+498= 1385 步骤二.将S值除以103，取其余数M值。 1385/103=13…46 取余数M=46 步骤三.将M值46代入B table找到相对值的字元为N，即检查码为N。 提醒: 若资料码里有Code A，Code B，Code C型态转换，检查码代入的依据均以起 始码相对应的字元组型态为主。
Check Digit Calculation
EAN 13
e.g.
123456789012C
Position 13 12 11 10 9 8 7 6 5 4 3 2 1
Step 1: 2 + 4 + 6 + 8 + 0 + 2 = 22
Step 2: 22 X 3 = 66
条码的“二进制”表示
1. 模块的“二进制”表示 条的模块表示为“1”， 空的模块表示为“0”。
2. 起始符、终止符分别为“101” 3. 中间分隔符为“01010” 4. 数据符以及检验符，如下图
** 每一類條碼都有自己的一套計算方法, 一些條碼為可選項。
Paul 专业印刷物联网技术
9
GS1 介绍
Step 1: 0 + 2 + 4 + 6 + 8 + 0 = 20
Step 2: 20 X 3 = 60
Step 3: 1 + 3 + 5 + 7 + 9 = 25
Step 4: 60 + 25 = 85
Step 5: 85/10 = 8 with a remainder of 5 Step 6: 10-5 = 5 Mod 10 / 3每个奇数编码值乘以3而每个偶数编码值乘以1
Paul 专业印刷物联网技术
28
Paul 专业印刷物联网技术
Bidirectionally Decodable 是否允许双向的扫描处理
条形码的基本知识
UPC & EAN的定义
UPC
Stands for
Area Develop by
Universal Product Code
通用产品码的英文缩写
US & Canada
美国&加拿大
Uniform Code Council
Paul 专业印刷物联网技术
6
条形码的结构
条形码的结构
Paul 专业印刷物联网技术
7
条码的基本术语
条码的基本术语
单元 Element
组成条码的空和条
条 Bar
条码中反射率较低的部分，如条码中黑色的部分
空 Space
条码中反射率较高的部分，如条码中白色的部分
模块/ X尺寸
组成条码的基本单位，指条码中最窄的尺寸，它
Barcode 商品
Paul
内容
1. 条形码定义 2. 介绍GS1 3. 条形码的基本知识 4. 条形码印刷质量标准（ANSI GRADING) 5. 影响条形码扫读的因素 6. 条码扫读报告 7. 2D 条码简单介绍 8. GS1 US Barcode Chart
Paul 专业印刷物联网技术
2
条形码的定义
注意: 支持的字符长度一定是固定的数字 UPC-A – 12 位数字 UPC-E – 8 位数字 EAN13 – 13 位数字 EAN 8 – 8 位数字
Paul 专业印刷物联网技术
21
条形码的基本知识
Check Digit Calculation
UPC-A
e.g.
0 1234567890C
Position 12 11 10 9 8 7 6 5 4 3 2 1
GS1（Globe standard 1）是获认可签发条码的机构，协助注册的企业 （会员）申请国际编码及条码。
GS1 编码独一无二，全球通用，简单来说，就是商品的身份证，领到“身 份证”的商品，在全球范围内不会与其他的商品发生冲突，仅凭它身上小 小的条码，就可以知道是哪个国家厂家的产品。
根据应用目的的不同，GS1系统提供多种类型的条码供GS1会员使用。
Symbol Length
Variable
Min. Quiet Zone
10X
Symbol Check Digit
One, Mandatory
Non-human readable
Check Digit Calculation
Mod 103
Bidirectionally Decodable
Yes
Paul 专业印刷物联网技术
Paul 专业印刷物联网技术
24
条形码的基本知识
Code 128
支持一整套ASCII码：128个ASCII字符及其特別字符 数字0-9, 大小写字母 ,标点符号,特殊字符和00-99（双位数的数 字）
根据编码类型的不同，分为3类 :
◦ subset A 码 (所有标准数字连英文字母大写及特别符号） ◦ subset B 码 (所有标准数字连英文字母大写及特别符号） ◦ subset C 码 (所有标准双数数字)
One, Mandatory Mod 10 Yes
Paul 专业印刷物联网技术
15
条形码的基本知识
UPC-A
Paul 专业印刷物联网技术
16
条形码的基本知识
EAN 13
Paul 专业印刷物联网技术
17
条形码的基本知识
UPC-E & EAN 8
适用于小型商品的包装标签上，因
为条码可印面积小，不足于摆放UPC-A或
Logistic Unit （物流） e.g. (00) 3 489 12341 23456811 9
(UCC/EAN 128 - SSCC)
Paul 专业印刷物联网技术
5
条形码的结构
条形码的结构 左空白区－ Left quiet zone 起始符 － Start character 数据符－ Data character 中间分隔符 - Intermediate separator 校验码/终检码－ Check Digit 终止符－ Stop Character 右空白区－ Right quiet zone 供人识别符 － Human readable character
者EAN 13
Paul 专业印刷物联网技术
18
条形码的基本知识
UPC-E
UPC-E是UPC-A的精简采用消零压缩
的方法。
Paul 专业印刷物联网技术
19
条形码的基本知识
EAN 8
EAN 13的缩短版本
Paul 专业印刷物联网技术
20
条形码的基本知识
UPC-A, EAN 13, UPC-E & EAN 8
Paul 专业印刷物联网技术
25
条形码的基本知识
Code 128
Encodable Data Character Set All ASCII characters
Special Characters
Elements per Symbol Character
6 (3 bars, 3 spaces)
Modules per Symbol Character 11
Paul 专业印刷物联网技术
14
条形码的基本知识
