2.6.1 冷却液温度和经期温度传感器作用安装及类型
1.作用
检测冷却液温度、进气温度，修正喷油量和点火时刻。
2.安装
冷却液温度传感器装于缸体、缸盖的水套或节温器；
进气温度传感器装于滤清器后进气软管上或与进气流量传感器、进气压力传感器组成为一体。
30 类型
绕线电阻式、热敏电阻式、扩散电阻式、半导体晶体管式、金属芯式、热电偶式等。
应用较多的是热敏电阻式。
4.结构
NTC（负温度系数）和PTC（正温度系数）热敏电阻传感器，多用NTC。
2.6.2原理
温度↑电阻↓电压↓喷油量↓
2.6.3检测
1.万用表检测
供电电压：拔下连接器，点火开关ON，测量插头THW与搭铁间的电压，应为5V。
搭铁电阻：拔下连接器，点火开关OFF，测量插头Ｅ3与搭铁间的电阻，应为0。
静态检测：拔下连接器，拆下传感器，浸入热水中，测量插座两接脚间的电阻，应与规定相符。
动态检测：插好连接器，点火开关ON，测量两接脚间的电压，应与规定相符（在1-5V间变化)。
2. 示波器检测
模拟信号：通常冷车时传感器的电压应在3V～5V之间，然后随着发动机运转，水温升高，信号电压减至正常水温时的1V左右。
若传感器电路开路，信号电压波形出现向上的尖峰(到参考电压值)，若传感器电路短路，信号电压出现向下的尖峰（到接地值)。

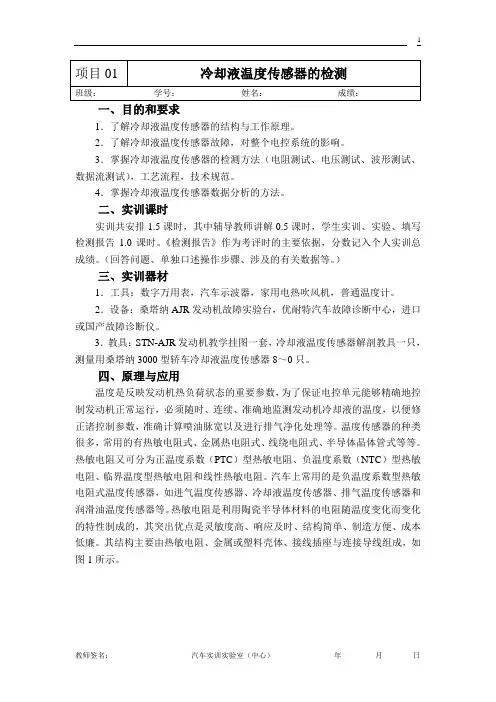

实验1冷却液温度传感器检测
四、原理与应用
温度是反映发动机热负荷状态的重要参数，为了保证电控单元能够精确地控制发动机正常运行，必须随时、连续、准确地监测发动机冷却液的温度，以便修正诸控制参数，准确计算喷油脉宽以及进行排气净化处理等。温度传感器的种类很多，常用的有热敏电阻式、金属热电阻式、线绕电阻式、半导体晶体管式等等。热敏电阻又可分为正温度系数（PTC）型热敏电阻、负温度系数（NTC）型热敏电阻、临界温度型热敏电阻和线性热敏电阻。汽车上常用的是负温度系数型热敏电阻式温度传感器，如进气温度传感器、冷却液温度传感器、排气温度传感器和润滑油温度传感器等。热敏电阻是利用陶瓷半导体材料的电阻随温度变化而变化的特性制成的，其突出优点是灵敏度高、响应及时、结构简单、制造方便、成本低廉。其结构主要由热敏电阻、金属或塑料壳体、接线插座与连接导线组成，如图1所示。
冷却液温度传感器的阻值可用万用表电阻档进行检测。检测时，断开点火开关，拔下温度传感器插头，拆下温度传感器，将传感器和温度表放入烧杯或加热容器中。在不同温度下，检测传感器两端子间的电阻值，应当符合规定。阻值偏差过大、过小或为无穷大，说明传感器失效，应予更换。
水温传感器的阻值可用万用表电阻档进行检测，传感器上各端子的排列位置如图所示。检测电阻值时，将万用表的两只表笔分别连接传感器插座上的端子“1”与“3”。当冷却液温度为30℃时，阻值应为1500～2000Ω；当温度为80℃时，阻值应为275～375Ω。如阻值偏差过大、过小或为无穷大，说明传感器失效，应予更换新品。
首先选用万用表电阻档，根据测试条件选用合适量程，一般选用在KΩ档，如图所示，连接万用表与水温传感器，并将水温传感器放置在一水盆中（如图4），盆中有水及温度表，盆外有加热装置，徐徐加热水盆中的水，观测水温表与万用表显示，水温表与万用表上读数应与检测条件与标准参数表中相符。如不符，说明水温传感器有故障。
冷却液温度传感器波形分析
波形检测方法
1、冷却液温度传感器和进气温度传感器的检测方法和波形基本相同,下面以发动机冷却液温度传感器为例介绍波形检测方法和波形分析。
2、连接好波形测试设备,起动发动机,然后在发动机暖机过程中观察温度传感器信号电压的下降情况。
3、如果汽车故障与温度无直接关系，可以从全冷态的发动开始试验步骤；
4、如果汽车的故障与温度有直接的关系，则可以从怀疑的温度范围开始试验步骤。
发动机冷却液温度传感器信号波形的起动暖机过程检测结果如图所示。
1、检查车型的规范手册以得到精确的电压范围，通常冷车时传感器的电压应在
3V～5V(全冷态)之间，然后随着发动机运转减少至运行正常温度时的1V左右。
2、直流信号的判定性度量是幅度。
3、在任何给定温度下，好的传感器必须产生稳定的反馈信号。
4、发动机冷却液温度传感器电路的开路将使电压波形出现向上的尖峰(到参考电压值)，发动机冷却液温度传感器电路的短路将产生向下尖峰（到接地值)。
5、缩短时基轴扫描速度至200毫秒/分度(200ms/D)或更短，对捕获在正常采集方式下快速和间歇性故障是有用的。
6、克莱斯勒和通用生产的轿车在125℃时(约1.25V)串了一个1kΩ的电阻到电路中，可使得波形开始约1.25V处，形成一个向上的阶梯。
波形上跳至3.7V，然后继续下降至完全升温，电压约2V,这是正常的。
7、如果波形检测出现任何异常，则应增加更换冷却液温度传感器。
汽车冷却液液位传感器规格说明书

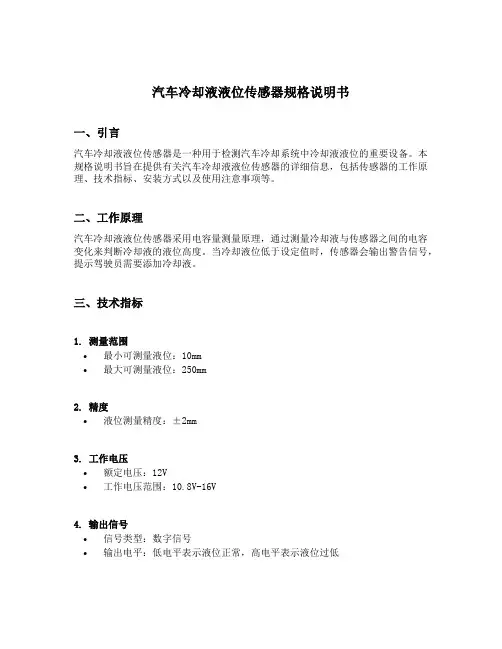

汽车冷却液液位传感器规格说明书一、引言汽车冷却液液位传感器是一种用于检测汽车冷却系统中冷却液液位的重要设备。
