冷却液及冷却液温度传感器

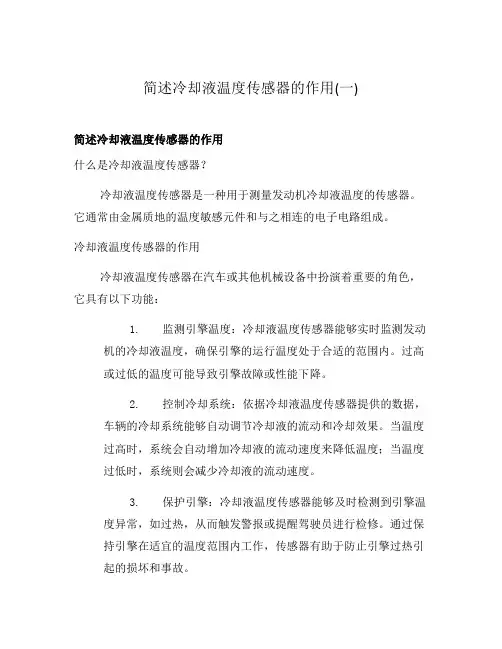

简述冷却液温度传感器的作用(一)
简述冷却液温度传感器的作用(一)简述冷却液温度传感器的作用什么是冷却液温度传感器？冷却液温度传感器是一种用于测量发动机冷却液温度的传感器。
它通常由金属质地的温度敏感元件和与之相连的电子电路组成。
冷却液温度传感器的作用冷却液温度传感器在汽车或其他机械设备中扮演着重要的角色，它具有以下功能：1.监测引擎温度：冷却液温度传感器能够实时监测发动机的冷却液温度，确保引擎的运行温度处于合适的范围内。
过高或过低的温度可能导致引擎故障或性能下降。
2.控制冷却系统：依据冷却液温度传感器提供的数据，车辆的冷却系统能够自动调节冷却液的流动和冷却效果。
当温度过高时，系统会自动增加冷却液的流动速度来降低温度；当温度过低时，系统则会减少冷却液的流动速度。
3.保护引擎：冷却液温度传感器能够及时检测到引擎温度异常，如过热，从而触发警报或提醒驾驶员进行检修。
通过保持引擎在适宜的温度范围内工作，传感器有助于防止引擎过热引起的损坏和事故。
4.提高燃油效率：合适的冷却液温度不仅有助于保护引擎，还能帮助提高燃油效率。
在冷启动时，传感器会告诉车辆控制系统提高燃料供给，以加速冷却液的升温。
一旦冷却液温度稳定在理想范围内，系统就会降低燃料供给，从而降低燃油消耗。
结论冷却液温度传感器在发动机的正常运行中起到了重要的作用。
它不仅能及时监测和控制冷却液的温度，还能保障引擎的性能和安全。
对于驾驶员来说，定期检查和维护冷却系统和冷却液温度传感器是确保汽车健康运行的关键步骤之一。
注意事项在使用和维护冷却液温度传感器时，需要注意以下事项：1.定期检查冷却液：保持冷却液处于适当的液位和质量，定期检查冷却液的浓度和状态。
过低或过高的冷却液水平都会影响传感器的准确性。
2.避免温度突变：冷却液温度传感器通常需要一定时间来适应温度变化。
避免突然改变冷却液温度，以免对传感器造成损害。
3.及时修复故障：如果发现冷却液温度传感器工作异常，如温度读数不准确或无法正常工作，应及时修复或更换传感器，以免引发更严重的问题。
冷却液温度传感器的功能和检测ppt课件
一 二
冷却液温度传感器的功能 冷却液温度传感器的检测
1
目录
一 二
冷却液温度传感器的功能
冷却液温度传感器的检测
2
一、冷却液温度传感器的功能
3
目录
一 二
冷却液温度传感器的功能
冷却液温度传感器的检测
4
二、冷却液温度传感器的检测 • 水温传感器多采用负温度系数热敏电阻，随着温度的上升，
电阻下降如下图所示：
障。
6
二、冷却液温度传感ห้องสมุดไป่ตู้的检测
• 用检测仪VAS6150B读数据流与红外线测温仪配 合检测传感器。 数据流中显示的温度与红外线测温仪显示温度相 差超过2℃时，我们就可以确认水温传感器有故障
7
8
• 将水温传感器拆下后，将其放入一个烧杯中， • 同时插入温度计，记录下不同温度下的电阻，再与标准值
进行比较，如果相差太大的话，说明传感器损坏。
5
二、冷却液温度传感器的检测 • 实际的信号电压的变化规律是随着温度的上升，信号电压
下降，如下图所示： • 用万用表或示波器检测信号电压，确定传感器是否出现故
汽车冷却液温度传感器的作用
汽车冷却液温度传感器的作用
冷却液温度传感器的作用有两个方面，一个是用来检测冷却液温度的，另外一个是可以起到提示的作用，能够较好的防止故障的发生，车辆能够得到更好的保护。
冷却液温度传感器的作用：
1、检测冷却液的温度，一般来说，温度传感器最主要就是检测温度的，车辆因为长时间暴晒的话，造成冷却液温度过高的话，还有当风扇出现故障了，让发动机的温度上升了，通过冷却液温度传感器都能够知道；
2、提示作用，虽然冷却液温度传感器的安装位置是在发动机的内部中，但车主通过仪表盘上冷却液温度表也是能够知道发动机冷却液温度的，查看起来也是较为方便的，这样当有异样情况出现的话，能够及时的进行应对。
冷却液温度传感器中有负温度系数热敏电阻，电阻值和温度是成反比的关系，温度升高了，电阻值会降低，当电阻值低于下限值的时候，就会有相应的警报发出，车主就需要及时做出应对之策，否则发动机会受到严重的损伤。
发动机处于正常工作状态下的话，冷却液温度值为80至100，当冷却液温度大于112摄氏度的话，仪表盘上会亮起冷却液温度警告灯，车主这个时候需要马上停车，并将发动机给熄火，检查冷却液的量以及管道系统。
（声明：图文均转载自网络，若有来源标注错误或侵犯了您的合法权益，请作者持权属证明与小万联系，我们将及时更正、删除，谢谢。
）。
发动机冷却液温度传感器工作原理是什么
发动机冷却液温度传感器工作原理是什么发动机冷却液温度传感器（Engine Coolant Temperature Sensor，ECT Sensor）是一种常见的传感器，用于测量发动机冷却液的温度。
根据冷却液的温度，发动机控制单元（Engine Control Unit，ECU）可以调整燃油喷射、点火时机等参数，以确保发动机正常工作。
本文将介绍发动机冷却液温度传感器的工作原理。
工作原理发动机冷却液温度传感器一般使用负温度系数（Negative Temperature Coefficient，NTC）电阻，也称为热敏电阻。
热敏电阻的电阻值随温度的变化而变化，当温度升高时，电阻值减小；反之，当温度降低时，电阻值增加。
因此，通过测量冷却液温度引起的电阻值变化，可以确定冷却液的温度。
发动机冷却液温度传感器通常安装在发动机进水管路中，它的电气连接是通过两根导线来完成的。
在传感器内部，有一根绕在热敏电阻外面的导线，当冷却液温度改变时，电阻值也会随之改变，从而导致导线两端的电压变化。
这个电压信号会被发送到发动机控制单元，然后再根据信号调整各项参数。
应用发动机冷却液温度传感器是发动机控制系统中的重要组成部分，它提供了大量有关发动机状态和性能的信息。
这些信息不仅可以用于车辆的排放系统和能源管理系统，还可以用于检测故障和维修发动机。
例如，在燃油喷射系统中，冷却液温度会影响燃油的量和时机。
在发动机运行冷却液较低的情况下，ECU会增加燃油供应，并调整时机提前点火，以使发动机正常工作。
此外，冷却液温度还可用于控制发动机启动条件的检测。
总结总之，发动机冷却液温度传感器在现代汽车中起着非常重要的作用。
通过测量冷却液温度，ECU可以调整燃油喷射、点火时机等参数，确保发动机正常工作。
同时，可以利用冷却液温度信息进行排放和能源管理控制，以及故障检测和维修。
冷却液温度和进气温度传感器及相关电路的检测
1.5 冷却液温度和进气温度传感器 及相关电路的检测
一、冷却液温度传感器（CTS）的结构原理
1、功用
果以电信号的形式传输给ECU，以便修正喷油量 和点火提前角。
2、安装位置
车下检测用电吹风机吹风或热水加热方式 测不同温度下电阻值，与标准值比较。
检修方法
（2）供电电压：测线束插头上两端子 间电源电压应为5V左右。
（3）信号电压：发动机工作温度高时 信号电压低，温度低时信号电压高，一 般在0.5~4V之间变化。
二、进气温度传感器（THA）
1、功用——检测发动机进气温度的高低，将进
气温度信号转换成电信号输入ECU，是ECU修正喷 油量和点火提前角的主要依据。
2、安装位置——安装在空气流量计内或进气
管上。
若进气温度传感器产生故障，将可能导致 热车起动困难、怠速不稳易熄火、排气污 染增加等故障现象。
3、结构
在传感器内部加装一个负温度系统的半导体热 敏电阻，外部则用环氧树脂材料进行密封。
热敏电阻式进气温度传感器
进气温度传感器电路
安装在空气流量计中的进气温度传感器
安装在进气管上的进气温度传感器
和进气压力传感器装在一起的进气温度传感器
ቤተ መጻሕፍቲ ባይዱ
进气温度传感器特性曲线
4、传感器的结构特点
接线插座分为单端子式和两端子式(较多使用)两 种，分别与ECU插座上的相应端子连接以便可靠 传递信号。如传感器插座上只有一个接线端子， 则壳体为传感器的一个电极。
冷却液温度传感器与ECU的连接电路
a）皇冠3.0 2JZ-GE型发动机 b）桑塔纳2000GLi AFE型发动机
冷却液温度传感器的原理
冷却液温度传感器的原理1. 什么是冷却液温度传感器冷却液温度传感器，听起来是不是有点高大上？其实就是一个小玩意儿，负责监测汽车引擎冷却液的温度。
说白了，它就像你汽车里的温度计，时刻关注着引擎的“脉搏”。
你想啊，要是引擎过热，那可就麻烦大了，轻则冒烟，重则烧毁，得不偿失啊！2. 传感器的工作原理2.1 热敏电阻的作用冷却液温度传感器的核心部分其实是个热敏电阻，这东西对温度的变化特别敏感，像是个无时无刻不在做体温监测的小家伙。
当冷却液温度升高的时候，热敏电阻的电阻值也会跟着变，这就像人发烧时体温计的水银柱一样，温度越高，电阻值变化越大。
2.2 信号传输传感器感知到的电阻变化会转化为一个电信号，然后通过电线传输到汽车的电脑系统。
这就像你告诉你的朋友：“哎，我这儿热得不行！”然后他们立马就明白你的状况一样。
汽车的电脑收到信号后，会判断冷却液的温度，并根据情况调节风扇、冷却液流量等，以保持引擎在最佳工作状态。
3. 传感器的重要性3.1 保持引擎健康说到冷却液温度传感器的重要性，简直可以说是引擎健康的守护神！想象一下，没有它的存在，你的引擎就像失去了导航的小船，随时都有翻船的风险。
温度过高，可能导致发动机部件过热，甚至熔化，后果可想而知，修车的费用可是个不小的数字。
3.2 提高燃油效率而且，你知道吗？这个小小的传感器还能帮助你省油！是的，它可以让引擎保持在最佳工作温度范围内，进而提高燃油效率。
温度合适的时候，燃料燃烧得更彻底，效率自然就高了，别小看这点，长此以往，省下来的油钱可是够你吃一顿大餐的。
4. 常见问题与维护4.1 传感器故障的表现当然啦，这个传感器也不是铁打的，时间久了难免会出现问题。
比如，如果你发现仪表盘上的温度表老是飘忽不定，或者发动机灯突然亮了，那可能就是传感器出问题了。
这时候，你可得引起注意，别等到问题大了才来后悔。
4.2 维护与检查定期检查传感器的状态也是很有必要的。
就像我们自己要定期体检一样，汽车也需要“保养”。
冷却液温度传感器(“温度传感器”相关文档)共8张
冷却液温度传感器
图2 冷却液温度传感器
3
冷却液温度传感器
图 冷 却 液 温 度 传 感 器 （却液温度传感器（G62）4脚插头
图3 冷却液温度传感器（G62） 图3 冷却液温度传感器（G62） 发动机冷却液温度传感器安装在气缸体水道上或冷却液出口处，信号类型为电压信号。 发动机冷却液温度传感器用来检测发动机冷却液的温度，转换成电信号后传送给ECU。 发动机冷却液温度传感器用来检测发动机冷却液的温度，转换成电信号后传送给ECU。 ECU根据发动机的温度信号修正喷油时间和点火时间，从而使发动机的工况处于最佳状态。 发动机冷却液温度传感器用来检测发动机冷却液的温度，转换成电信号后传送给ECU。 图2 冷却液温度传感器 ECU根据发动机的温度信号修正喷油时间和点火时间，从而使发动机的工况处于最佳状态。 发动机冷却液温度传感器用来检测发动机冷却液的温度，转换成电信号后传送给ECU。 发动机冷却液温度传感器用来检测发动机冷却液的温度，转换成电信号后传送给ECU。 发动机冷却液温度传感器用来检测发动机冷却液的温度，转换成电信号后传送给ECU。
冷却液温度传感器
1.传感器的作用
发动机冷却液温度传感器用来检测 发动机冷却液的温度，转换成电信号后 传送给ECU。ECU根据发动机的温度信号 修正喷油时间和点火时间，从而使发动 机的工况处于最佳状态。
冷却液温度传感器
2.传感器的安装位置
发动机冷却液温度传感器安 装在气缸体水道上或冷却液出口 处，信号类型为电压信号。进气 温度传感器通常位于空气滤清器 壳体处或者进气歧管处，信号类 型亦为电压信号。
发动机冷却液温度传感器用来检测发动机冷却液的温度，转换成电信号后传送给ECU。 进气温度传感器通常位于空气滤清器壳体处或者进气歧管处，信号类型亦为电压信号。 图2 冷却液温度传感器 图3 冷却液温度传感器（G62） 发动机冷却液温度传感器用来检测发动机冷却液的温度，转换成电信号后传送给ECU。 图2 冷却液温度传感器 发动机冷却液温度传感器用来检测发动机冷却液的温度，转换成电信号后传送给ECU。 发动机冷却液温度传感器安装在气缸体水道上或冷却液出口处，信号类型为电压信号。 ECU根据发动机的温度信号修正喷油时间和点火时间，从而使发动机的工况处于最佳状态。 进气温度传感器通常位于空气滤清器壳体处或者进气歧管处，信号类型亦为电压信号。 ECU根据发动机的温度信号修正喷油时间和点火时间，从而使发动机的工况处于最佳状态。 发动机冷却液温度传感器用来检测发动机冷却液的温度，转换成电信号后传送给ECU。 进气温度传感器通常位于空气滤清器壳体处或者进气歧管处，信号类型亦为电压信号。 图3 冷却液温度传感器（G62） 图3 冷却液温度传感器（G62） 发动机冷却液温度传感器安装在气缸体水道上或冷却液出口处，信号类型为电压信号。
冷却液温度传感器
冷却液温度传感器冷却液温度传感器是一种常见的汽车传感器，它可以监测发动机冷却液的温度，并将数据传输到车辆控制系统，对发动机进行精密的控制和监测。
在本文中，我们将深入了解冷却液温度传感器的工作原理、常见问题以及维护保养方法。
工作原理冷却液温度传感器通常位于发动机上，通过电线连接到车辆控制系统。
该传感器是一种电阻式传感器，其内部芯片具有一个温度敏感电阻。
随着温度的变化，电阻值也会随之变化，从而产生相应的电信号。
传感器的工作原理是非常简单的。
当发动机启动时，冷却液开始流动并流经传感器的感温元件。
根据温度的变化，元件内的电阻值也会不断变化。
传感器将测量到的温度转换成电信号，然后传输到控制系统中，以便驾驶员和机械师监测发动机的温度。
常见问题冷却液温度传感器在汽车中发挥着重要的作用，但它也可能因为故障导致性能下降或无法正常工作。
以下是一些常见问题：1. 电路故障由于传感器与车辆控制系统通过电线连接，因此电路故障可能导致传感器无法正常工作。
如果传感器出现异常温度读数，或者仪表板上的冷却液温度指针振动不定，那么很可能是由于电路故障造成的。
2. 传感器老化传感器使用时间长了，可能会出现电子元件老化、电阻失效等问题，使其不能准确测量温度。
此时，驾驶员会发现仪表板上显示的温度和实际情况相差很远，这是传感器需要更换的标志。
3. 自然损耗像所有机械设备一样，长时间使用和暴露在恶劣条件下的冷却液温度传感器可能会出现自然损耗。
在这种情况下，传感器可能会在测量冷却液温度时产生误差，从而引起发动机出现故障。
维护保养为保持传感器的精确性和长期可靠性，需要进行定期的维护和保养。
以下是一些保养技巧：1. 清洗传感器在保养中，首先需要清洗传感器，避免传感器表面被污垢或油污覆盖，影响温度的准确测量。
清洗时，可以使用酒精或油性清洗剂进行清洁。
2. 定期更换为了确保传感器的精确性，需要定期更换冷却液温度传感器。
常规更换周期为30，000英里到50,000英里，或每隔3到5年进行一次更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
的冷机运转。
当信号的分压值低，则ECU可发动机已结束
冷起动或暖机过程， ECU按其他工况控制混合气的
浓度。
精品文档
水温传感器的检测
精品文档
为了适应冬季行车的需要，在水中加入防冻 剂制成冷却液以防止循环冷却水的冻结。最常用 的防冻剂是乙二醇。冷却液中水与乙二醇的比例 不同，其冰点也不同。
在水中加入防冻剂还同时提高了冷却液的沸 点。防冻剂中通常含有防锈剂和泡沫抑制剂。在 使用过程中，防锈剂和泡沫抑制剂会逐渐消耗殆 尽，因此，定期更换冷却液是十分必要的。
精品文档
冷却液温度 传感器与ECU的连 接，当冷却液温度 低，则热敏电阻值 大，信号的分压值 高；反之，信号的 分压值低。
THW E2
冷却液温度传感器
THW
E2 E1
THW信号
5V
R
12V
ECU
当信号的分压值高，则ECU可判断冷却液温度
低，发动机处于冷起动或暖机工况，此时燃油蒸发
性差， ECU应使混合气的浓度较大，以改善发动机
在防冻剂中一般还要加入着色剂，使冷却液 呈蓝绿色或黄色以便识别。
精品文档
精品文档
冷却液温度表
精品文档
二、冷却液温度传感器
功用：检测发动机冷却液温度，并将其温度
信号输入ECU，为修正喷油量及喷油时刻提供准 确依据。
精品文档
温度传感器结构图
连接导线
紧固螺帽
精品文档
安装：安装在发动机缸体、缸盖的水套或节温器内 并伸入水套中。
发动机冷却液精品文档一、发 Nhomakorabea机冷却液
功能：为保护发动机正常良好运行，在发动机水箱 内循环，起到防冻、防沸、防锈、防腐蚀等效果， 大多防冻液的颜色为红色或绿色，以观察是否泄露， 或与发动机其他液体相区别，避免混淆。
冷却液注意事项：
精品文档
精品文档
精品文档
精品文档
冷却液是水与防冻剂的混合物。冷却液用水 最好是软水。
