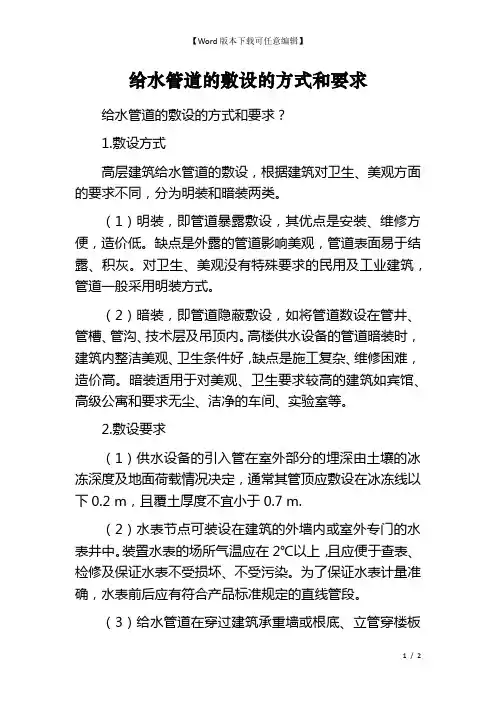

给水管道的敷设的方式和要求
给水管道的敷设的方式和要求给水管道的敷设的方式和要求？1.敷设方式高层建筑给水管道的敷设，根据建筑对卫生、美观方面的要求不同，分为明装和暗装两类。
（1）明装，即管道暴露敷设，其优点是安装、维修方便，造价低。
缺点是外露的管道影响美观，管道表面易于结露、积灰。
对卫生、美观没有特殊要求的民用及工业建筑，管道一般采用明装方式。
（2）暗装，即管道隐蔽敷设，如将管道数设在管井、管槽、管沟、技术层及吊顶内。
高楼供水设备的管道暗装时，建筑内整洁美观、卫生条件好，缺点是施工复杂、维修困难，造价高。
暗装适用于对美观、卫生要求较高的建筑如宾馆、高级公寓和要求无尘、洁净的车间、实验室等。
2.敷设要求（1）供水设备的引入管在室外部分的埋深由土壤的冰冻深度及地面荷载情况决定，通常其管顶应敷设在冰冻线以下0.2 m，且覆土厚度不宜小于0.7 m.（2）水表节点可装设在建筑的外墙内或室外专门的水表井中。
装置水表的场所气温应在2℃以上，且应便于查表、检修及保证水表不受损坏、不受污染。
为了保证水表计量准确，水表前后应有符合产品标准规定的直线管段。
（3）给水管道在穿过建筑承重墙或根底、立管穿楼板时均应预留洞。
横管穿过预留洞时，其管顶上部净空不得小于建筑物的沉降量一般不小于0.1 m.地下水位高的地区，管道穿过地下室外墙或地下构筑物的墙壁处，应采取防水措施，如设防水套管。
（4）给水管道暗设时不得直接敷设在建筑物构造层内，干管和立管应敷设在吊顶、管井、管窿内，支管宜敷设在楼（地）面的找平层内或沿墙敷设在管槽内。
敷设在找平层或管槽内的给水管材宜采用塑料管材或耐腐蚀的金属管，管径不应大于25 mm.（5）管井的尺寸，应根据管道的数量、管经的大小、排列方式、维修条件，结合建筑平台和构造形式等合理确定。
需要进人维修管道的管并。
其维修人员的工作通道宽度不应小于600 mm.管道井应每层设外开检修门。
（6）需要泄空的给水管道，其横管宜设有0.002-0.005的坡度，坡向泄水装置。

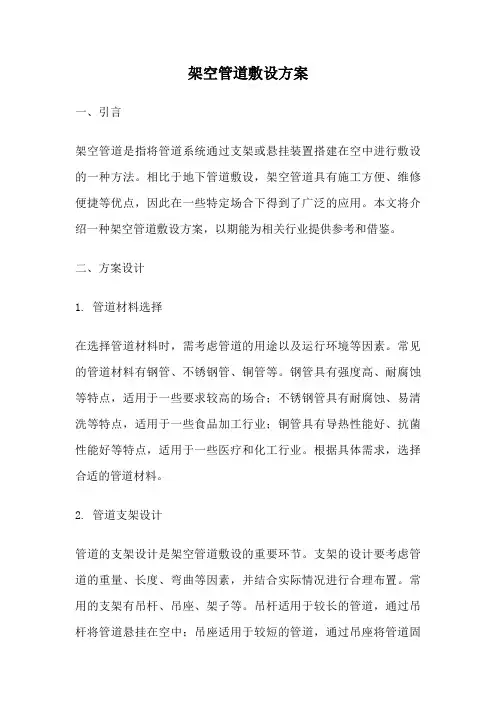

架空管道敷设方案
架空管道敷设方案一、引言架空管道是指将管道系统通过支架或悬挂装置搭建在空中进行敷设的一种方法。
相比于地下管道敷设，架空管道具有施工方便、维修便捷等优点，因此在一些特定场合下得到了广泛的应用。
本文将介绍一种架空管道敷设方案，以期能为相关行业提供参考和借鉴。
二、方案设计1. 管道材料选择在选择管道材料时，需考虑管道的用途以及运行环境等因素。
常见的管道材料有钢管、不锈钢管、铜管等。
钢管具有强度高、耐腐蚀等特点，适用于一些要求较高的场合；不锈钢管具有耐腐蚀、易清洗等特点，适用于一些食品加工行业；铜管具有导热性能好、抗菌性能好等特点，适用于一些医疗和化工行业。
根据具体需求，选择合适的管道材料。
2. 管道支架设计管道的支架设计是架空管道敷设的重要环节。
支架的设计要考虑管道的重量、长度、弯曲等因素，并结合实际情况进行合理布置。
常用的支架有吊杆、吊座、架子等。
吊杆适用于较长的管道，通过吊杆将管道悬挂在空中；吊座适用于较短的管道，通过吊座将管道固定在墙面或天花板上；架子适用于多个管道平行敷设的情况，通过架子将多个管道支撑在空中。
3. 管道连接方式管道的连接方式直接影响到管道系统的密封性和稳定性。
常见的管道连接方式有焊接、螺纹连接、卡箍连接等。
焊接连接适用于对密封性要求较高的场合，通过将管道焊接在一起来实现连接；螺纹连接适用于管道需要频繁拆卸的场合，通过螺纹将管道连接在一起；卡箍连接适用于管道需要经常更换的场合，通过卡箍将管道紧密固定在一起。
4. 管道维护与保养架空管道的维护与保养是保证管道系统正常运行的重要环节。
维护与保养工作主要包括定期巡检、清洁、润滑等。
定期巡检可以及时发现管道系统中的问题，并采取相应的措施进行修复；清洁可以保持管道内部的清洁，避免污物堵塞管道；润滑可以减少管道的摩擦阻力，提高运行效率。
三、施工流程1. 前期准备工作进行架空管道敷设前，需进行充分的前期准备工作。
包括确定管道材料、设计管道支架、制定施工计划等。
排水管道布置和敷设要求及注意事项
排水管道布置和敷设要求及注意事项排水管道是建筑物中重要的管道系统之一，它负责将污水、雨水等废水从建筑物中排出。
正确的排水管道布置和敷设对于保障建筑物的安全和卫生非常重要。
下面是排水管道布置和敷设的要求及注意事项。
一、布置要求：1.排水管道的布置应符合设计要求，按照建筑物的结构和功能进行合理布局。
主排管应沿着建筑物的中心线或主要梁下设置，便于管道的维护和检修。
2. 主排管和分支管的管径应根据使用人数、排水量等因素确定，以保证正常排水。
主排管的直径一般不小于100mm，分支管的直径一般不小于75mm。
3.在布置过程中，要避免将污水管道穿过食堂、厨房等饮食场所，以免影响食品安全。
同时要避免将污水管道与供水管道、燃气管道等混淆在一起，以防交叉污染。
4.应保证排水管道的坡度符合规范要求，一般为1%~3%。
排水管道的坡度应保证污水自然流动，不得产生积水或倒流现象。
二、敷设要求：1.管道敷设应按照图纸要求进行，管道的接口应连接牢固，不得有渗漏现象。
排水管道的连接方式一般有胶圈密封、橡胶垫片密封、熔融连接等。
2.竖向管道应用管架固定，水平管道应用吊杆固定。
吊杆应安装牢固，能够承受管道自身重量和运行时的压力。
管道与墙壁、楼板等构件的固定应使用强度合适的连接件。
3.在穿越墙体、楼板等结构时，应采取措施保证其结构的完整性和承重能力。
一般情况下，需要在管道周围加设穿孔套管或穿墙套管，以缓冲管道与结构的冲击和摩擦。
4.管道的走线应牢固、整齐，避免交叉重叠，以方便维修和检修工作。
管道的走线应避开电缆线路、通风管道等，以免相互干扰或破坏。
三、注意事项：1.在敷设排水管道时，应做好防水处理。
如在室内排水管道的周围涂刷防水材料，以防止渗漏问题。
2.在施工过程中要注意保护管道，避免外力冲击、损坏。
施工现场应设置警示标识和防护措施，避免人为破坏或扰乱排水管道。
3.在穿越层板或结构时，应设立穿管口，以方便未来的维修和更换。
穿管口应封闭完善，避免污染和异味外溢。
电气配管敷设方式全解
sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管sc管是钢导管的英文单词steel conduit 的开头字母缩写.SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）新标注为RC,通于原来标注的GG，是通常说的水水煤气管。
新标注的TC，指的是薄壁电线管。
以上通称焊接钢管。
新标注，PC聚氯乙烯硬管FPC半硬管KPC 波纹管CT，为桥架敷设KBG，JBG是薄壁电线管的一个变种，属于行业标准标注，不是国标，和SC等不是一回事SC是规范上的焊管，而且是厚壁的，壁厚通常不小于3mmKBG---扣压式电气导管,用专用的压钳将套接管与导管压接紧固;JBG---紧固式电气导管,套管与导管使用用螺丝紧固.JDG、KBG管成为扣压式镀锌钢管，不用防腐、不用跨接。
是黄色的。
壁厚为1.2mm。
2.5左右。
广泛应用，节省钢材。
安装简便，功效高。
但要用正规厂家的，否则弯曲时，易扁、开裂。
要用配套的弯曲工具和弹簧。
JDG导管及系列产品是我公司在吸收国内外同类先进技术的改进型，与日本JIS工业标准相一致，并与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国内市场同类产品易滑扣等不良现象。
选材精当JDG导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。
施工方便无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序。
只需将直管接头连接管与管，螺纹管接头连接管与接线盒，定位后用专用工具拧紧（拧断）螺钉即可，与接线盒连接处用锁母紧定即可。
管路转弯处用弯管器可现场弯曲相应的弧度。
适用范围广JDG导管有超轻型管和轻管两种，超轻型管可用于明敷，轻型管既可明敷亦可暗敷。
适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能写字楼的综合布线系统。
管道敷设施工方法
管道敷设施工方法管道敷设是建筑和工程行业中一项重要的工程任务，它涉及到各种类型的管道，包括给水管道、排水管道、煤气管道和暖气管道等。
在进行管道敷设施工时，需要遵循一定的方法和程序，以确保施工过程的安全和效率。
本文将介绍几种常见的管道敷设施工方法。
首先，进行管道敷设前，需要进行详细的规划和设计。
这包括确定管道的布置方案、管道的材料和尺寸、施工过程中需要注意的问题等。
规划和设计阶段的准确性将直接影响到施工的顺利进行。
其次，进行地面准备工作。
在敷设管道之前，需要对施工区域进行必要的地面准备工作。
这包括清理施工区域的杂物、平整地面，并根据设计要求进行地基处理。
地面准备工作的好坏将直接影响到后续管道敷设的效果。
然后，进行开挖和铺管工作。
在地面准备工作完成后，需要进行开挖工作以及管道的铺设。
开挖工作需要根据设计要求和管道的尺寸进行，确保开挖深度和宽度满足要求。
在开挖完成后，需要进行管道的铺设工作，将管道按照设计要求进行精确的铺设。
接下来，进行管道连接和固定。
在管道铺设完成后，需要进行管道的连接和固定工作。
这包括使用合适的连接件将管道连接起来，并使用扣件、螺栓等固定装置将管道固定在规定的位置。
连接和固定工作的质量将直接影响到管道的安全和可靠性。
最后，进行管道的测试和保护工作。
在管道敷设完成后，需要进行管道的测试和保护工作。
测试工作包括检查管道的密封性和流量等指标，确保管道运行正常。
保护工作包括对管道进行防腐、防腐蚀等处理，以延长管道的使用寿命。
总结起来，管道敷设施工方法包括规划设计、地面准备、开挖铺管、管道连接和固定、管道测试和保护等阶段。
在每个阶段都需要严格按照设计要求和施工规范进行操作，确保施工过程的安全和质量。
只有这样，才能保证管道敷设的顺利进行，为建筑和工程提供可靠的运输和供应系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道敷设方式
管道敷设可分为明装和暗设两种方式。
在布置管道时，可根据生产的性质，被输送介质的性质以及操作、安装、检修的情况来确定管道是明装还是暗设。
2.1 明装
2.1.1沿墙敷设：室内墙壁一般有三个地区可供敷设管道用。
（1）窗台下；
（2）两窗之间的空隙处；
（3）窗的上部与梁的中间地带。
但应注意，对于推力和震动大的管道不宜采用这种敷设方式。
2.1.2 楼板下敷设：这种敷设方式一般要求管道沿主梁敷设，以避免管道吊在楼板上，使楼板承受集中荷载。
对于小直径的管道，如果每个吊架的负荷不超过0.98×103牛顿（100公斤力）时，可以吊在楼板下。
2.1.3 靠柱敷设：柱子能承受管道传来的震动与轴向推力，因此靠柱子敷设管道也是适宜的，特别是对蒸汽、水、压缩空气等辅助管道的总管更为适用。
2.1.4沿设备敷设：一般在较大的钢制设备上敷设，且多为垂直安装。
当与设备连接的管道距附近建筑物的墙或柱较远，而离地面或楼板面又比较高，管道不易固定，而设备又能支承管道的负荷时，可以沿设备外壁敷设：
（1）管道支架可直接焊在设备外壳上。
（2）若设备有衬里或要进行热处理时，则管架应在制作设备外壳
时预留搭子，以便在管道安装时用螺栓来固定管架。
上述两种情况都应向设备专业提出条件。
2.1.5 沿操作平台敷设：与操作平台上的设备连接的管道，一般可沿操作平台旁或平台下进行敷设，沿钢平台敷设的管道，其管架与钢平台可用焊接或螺栓连接，沿钢筋混凝土操作平台敷设的管道，其管架应在土建施工时预埋。
2.1.6 沿地面或楼面敷设：根据设备布置的情况以及为了缩短管道的长度，管道也可沿地面或楼板面敷设，但应安装在隐蔽的地方，以免挡路或影响操作。
管道最低点应比地面或楼面高100～150mm。
如管道必须横过通道敷设，则应在通道处设保护装置。
但在下述情况下，管道距地面高度应酌情考虑。
（1）管道上有调节阀组时，应按调节阀组安装规定。
（2）管底有导淋时应适当地提高管道与地面（楼面）的距离。
（3）管道保温时应考虑保温层的厚度。
2.2 暗设
管道暗设一般分为埋地敷设、管沟敷设两种方式。
2.2.1 埋地敷设：符合下述情况可允许管道直接埋地敷设。
（1）输送的介质一般为液体，没有腐蚀性、毒性或爆炸危险，且粘度较小而不易凝结。
（2）输送的介质为常温、低压。
（3）不须经常进行检修的管道。
（4）停车时管道内积存的介质不会凝固。
（5）管道本身能经受覆盖土层的压力。
（6）地坪系普通地坪，而不是特殊材料地坪，如瓷砖等。
装置中常见的埋地管道有上水管、下水管及排污管，其它管道视具体情况而定。
但应注意，埋地管道检修不便；管道的渗漏情况不易发现；管道容易被地下水侵蚀；管道的走向不易发现；增加或修改管道时较困难；同时更不便于安装阀件与仪表（若必须安装时需设窨井）。
鉴于上述不利情况，在配管时应予以充分考虑。
2.2.2 管沟中敷设：
如果管道不宜埋地或沿地面敷设，也不能架空敷设或架空敷设有困难时，可考虑敷设在管沟中，管沟的型式一般有三种：
（1）可通行管沟：多用于室外、距离较长、数量较多且经常检修的管道。
这种管沟的特点是人可站在沟中进行安装、检修管道。
（2）不通行管沟：这种管沟人不能站在沟内进行安装、检修。
一般用距离较短、数量较少且不经常检修的管道。
不通行管沟容积小，最小深度为0.45m，管外表距沟底、顶及侧墙的净距及相邻的两根管边净距不小于0.15m；管道只布置成单层，不宜布置成双层或多层，以便于安装检修。
（3）半通行管沟：型式介于可通行管沟与不通行管沟二者之间，多用于管道较长、较多、须经常检修的管道，且位于不经常通行的地点，当管道检修时沟盖打开不妨碍其交通或操作。
半通行管沟的净高一般不小于1.6m，通道宽度一般采用0.6m左右。
如果采用横贯管沟断面的支架时，其下面的净高不小于1m。
室内或装置内的管沟一般应考虑不通行或半通行的型式。
各种管沟底均应有不小于2/1000的纵向坡度，管沟截面底部应有5/100的坡度，最低处应设下水篦子，以便将管道中偶然泄漏或渗入的水排至集水井中。
但应注意，管沟底尽可能高于地下水位，若低于地下水位时，应采用相应的排水措施。
