钢管防腐施工方法
钢管焊接后的防腐处理

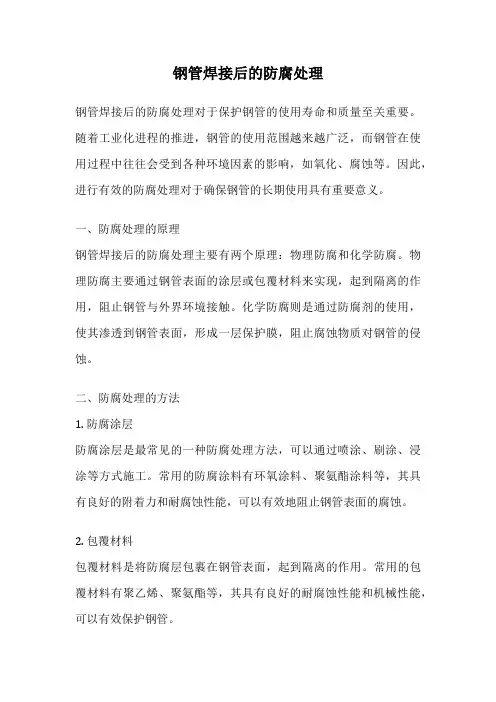

钢管焊接后的防腐处理钢管焊接后的防腐处理对于保护钢管的使用寿命和质量至关重要。
随着工业化进程的推进，钢管的使用范围越来越广泛，而钢管在使用过程中往往会受到各种环境因素的影响，如氧化、腐蚀等。
因此，进行有效的防腐处理对于确保钢管的长期使用具有重要意义。
一、防腐处理的原理钢管焊接后的防腐处理主要有两个原理：物理防腐和化学防腐。
物理防腐主要通过钢管表面的涂层或包覆材料来实现，起到隔离的作用，阻止钢管与外界环境接触。
化学防腐则是通过防腐剂的使用，使其渗透到钢管表面，形成一层保护膜，阻止腐蚀物质对钢管的侵蚀。
二、防腐处理的方法1. 防腐涂层防腐涂层是最常见的一种防腐处理方法，可以通过喷涂、刷涂、浸涂等方式施工。
常用的防腐涂料有环氧涂料、聚氨酯涂料等，其具有良好的附着力和耐腐蚀性能，可以有效地阻止钢管表面的腐蚀。
2. 包覆材料包覆材料是将防腐层包裹在钢管表面，起到隔离的作用。
常用的包覆材料有聚乙烯、聚氨酯等，其具有良好的耐腐蚀性能和机械性能，可以有效保护钢管。
3. 防腐剂防腐剂是一种能够渗透到钢管表面并形成保护膜的化学物质。
常见的防腐剂有有机酸、无机酸等，其具有良好的渗透性和抗腐蚀性能，可以有效抑制钢管的腐蚀。
三、防腐处理的工艺流程1. 预处理在进行防腐处理之前，需要对钢管进行预处理，包括除锈、清洗等工序。
通过除锈可以去除钢管表面的氧化物和杂质，保证防腐层的附着力。
2. 底涂底涂是防腐涂层施工的第一道工序，其主要作用是提高防腐层的附着力和耐腐蚀性能。
常用的底涂材料有底漆，其具有良好的附着力和抗腐蚀性能。
3. 中涂中涂是防腐涂层施工的第二道工序，其主要作用是增加防腐层的厚度和耐腐蚀性能。
常用的中涂材料有间隔漆，其具有良好的耐腐蚀性能和耐磨性能。
4. 面涂面涂是防腐涂层施工的最后一道工序，其主要作用是提高防腐层的光泽度和耐候性。
常用的面涂材料有面漆，其具有良好的耐候性和耐腐蚀性能。
四、防腐处理的注意事项1. 选择合适的防腐涂料和包覆材料，根据钢管的使用环境和要求，合理选择防腐处理方法。
管道工程钢管除锈、防腐方法
管道工程钢管除锈、防腐方法1除锈根据规范，要求对管道采用人工或喷沙除锈，用砂纸、纱布完全除去金属表面的油脂、氧化皮、锈蚀产物等一切杂物，残存的锈斑、氧化皮等引起轻微变色的面积，在任何100×100mm面积上不得超过5%，即表面处理质量达到《涂装前钢材表面处理规范》所规定的Sa2.5级标准。
2防腐除锈后的管子，必须立即进入防腐施工，不得受潮，最好在白天进行。
防腐用原料：1)埋地钢管外壁防腐喷涂APP863防腐涂料，两底两布四面。
2)所有钢管及金属构件内壁喷涂APP864快干，管道防腐涂料两底两面。
涂料的配制：整桶漆在使用前，必须充分搅拌。
使整桶漆混合均匀。
底漆和面漆必须按厂家规定的比例配制。
应先倒底漆或面漆，后缓慢加入固化剂，边加边搅拌均匀。
稀释剂的加入重量不得超过涂料总重的5％。
配好的熟料需熟化30min后方可使用。
涂刷底漆：钢管表面处理合格后应尽快涂底漆，要求涂刷均匀，不得漏刷，每个管子两端各留裸管150mm左右，以便焊接。
涂面漆和缠玻璃丝布：底漆表干或打腻子后，即可涂面漆。
涂刷要均匀，不得漏涂。
涂刷两道底漆后，可缠玻璃丝布，玻璃丝布要拉紧，表面平整，无皱折和鼓包。
压边宽度为20～25mm，布头搭接长度为100～150mm。
玻璃丝布缠绕两遍后即涂第一道面漆，要求漆量饱满，玻璃丝布所有网眼应灌满涂料。
以此顺延喷涂四道面漆。
防腐层的质量检查：①外观：对涂敷过的管子要逐根检查。
要求防腐层表面平整，无皱折和鼓包，玻璃丝布网眼为面漆所涵满。
②厚度：用防腐层测厚仪进行检测，外防腐≥0.6mm，内防腐≥0.3mm。
每20根管抽查1根。
每根测三个相隔一定距离的截面，每截面测上、下、左、右四点，如最薄点低于规定厚度，则为不合格，再抽查2根，其中l根仍不合格时，全部不合格。
③针孔：用5000V电火花检漏仪检测，以不打火花为合格。
每20根抽查l 根。
④粘附力：防腐层固化后（一般需7天），用小刀割开长形切口，用力撕切口处的防腐层，以不易撕开及破坏处管面仍为漆膜所覆盖而不露铁为合格，每20根管抽查l根。
钢管防腐方法
钢管防腐方法钢管防腐方法是对钢管表面进行处理，防止钢管受到腐蚀的影响，从而延长钢管的使用寿命。
随着科技的不断发展，防腐技术也在不断创新和改进，下面将介绍几种常见的钢管防腐方法。
1. 热浸锌法热浸锌法是一种常见且高效的钢管防腐方法。
该方法是将无氧铜锌合金加热至一定温度后，将钢材浸入铜锌合金中进行镀锌处理。
热浸锌法可以形成一层坚固、耐久的保护层，能够有效防止钢材受到氧化腐蚀的侵害。
同时，热浸锌法的工艺简单，成本较低，被广泛应用于建筑、制造、能源等领域。
2. 现场喷涂法现场喷涂法是一种钢管防腐方法，它通过在钢管表面喷涂一层防腐材料，形成一层防护层，从而保护钢管免受腐蚀的侵害。
喷涂防腐材料有许多种，如环氧树脂、聚氨酯、无机涂料等。
该方法可适用于各种尺寸和形状的钢材，相比于其他处理方法，现场喷涂法的优点是施工速度快，安装方便，可以有效地防止钢管受到腐蚀的影响。
3. 冷镀锌法冷镀锌法是一种新型的钢管防腐方法，在钢管表面进行冷镀锌处理，形成一个保护层。
该方法的工艺流程简单，不需要进行高温处理，具有较低的成本和良好的防腐效果，被广泛应用于石油、天然气、化学和海洋等领域。
冷镀锌法的优点是不会影响钢管的机械性能和耐用性，同时还可以提高钢管的表面质量和使用寿命。
4. 焊接后热喷锌法焊接后热喷锌法是一种常用的钢管防腐方法，它通过在钢管表面喷涂锌粉，然后加热熔化锌粉，使其附着在钢管表面形成保护层。
与其他处理方法相比，焊接后热喷锌法具有更好的耐腐蚀性能，被广泛应用于石油、煤气、输油管道、建筑等领域。
5. 玻璃钢套管法玻璃钢套管法是一种新型的防腐技术，它是将玻璃钢材料套在钢管或管道的表面，形成一个保护层。
玻璃钢具有较好的耐腐蚀性和耐磨性，可以有效地防止出现腐蚀和老化的现象。
该方法广泛应用于石油、化工、电力、水利等行业。
总之，钢管防腐方法是有多种，鉴于不同的使用场景，选择不同的防腐方法取决于钢管的工作环境、使用寿命和使用要求。
钢管防腐施工方案
钢管防腐施工方案
钢管防腐施工方案
钢管防腐是为了保护钢管不被外界环境侵蚀和腐蚀，延长钢管的使用寿命的一项重要工程。
下面是针对钢管防腐施工的方案：
一、施工前的准备工作：
1. 对需要进行防腐的钢管进行彻底的清洁，除去表面的油脂和污垢。
2. 对表面存在的锈蚀部分进行除锈处理，确保钢管表面光滑整洁。
3.根据实际需求，选择合适的防腐材料，常见的有油漆、喷涂、涂布和包覆等方法。
4.对涂料进行充分的搅拌和筛选，确保质量合格。
二、施工工艺：
1. 涂刷法：使用刷子将防腐涂料均匀涂刷在钢管表面。
先从上到下涂刷一遍，然后从左到右涂刷一遍，确保涂层的平整。
2. 喷涂法：使用专用的喷涂设备将防腐涂料均匀喷涂在钢管表面。
注意喷涂的距离和速度，确保涂层的均匀和密实。
3. 涂布法：将防腐涂料倒在适量的布上，然后将布均匀覆盖在钢管表面，用手或工具将涂料涂布在钢管表面上。
4. 包覆法：使用防腐薄膜将钢管包覆起来，然后进行热缩处理，使薄膜与钢管表面紧密连接。
三、施工注意事项：
1. 选择合适的防腐材料，根据钢管的使用环境和要求进行选择。
2. 施工过程中注意安全，佩戴好防护装备，避免涂料接触皮肤和呼吸道。
3. 防止粉尘和杂质进入涂层，影响防腐效果。
4. 防腐施工时，留出一定的时间进行干燥和固化，确保涂层的质量。
5. 施工完毕后，进行验收，检查涂层的厚度和质量，确保达到防腐效果要求。
以上是钢管防腐施工方案的基本内容，根据具体情况可以对施工工艺进行调整和改进。
防腐施工是一项细致繁琐的工作，需要专业的技术和经验，保证钢管的防腐效果和使用寿命。
钢管的防腐施工方案
钢管的防腐施工方案1防腐工艺流程2防腐工艺(1)进厂的涂装材料应按我厂的质量体系文件进行检验，其质量应符合标书和有关的国家标准，采用国内一流企业的产品。
(2)钢管制作完成并检测合格后，将其吊运至防腐车间的喷丸防腐区，检查钢管内外表面受污情况。
(3)喷射处理之前，先进行脱脂净化处理，再采用喷射方法进行表面处理，为增强涂膜的附着力，要求采用棱角状钢丸。
(4)用喷丸机对钢管内外壁进行喷丸除锈施工。
表面清洁度等级应不底于Sa21∕2级，表面粗糙度RZ应在60-IooUnl范围内，钢管外壁表面除锈等级应达到Sal级。
对每一工件应按施工记录表作好记录。
(5)钢管表面预处理喷射用的压缩空气设备应设置油水分离器，以保证喷射用的铁砂干燥、洁净、无尘。
当钢材表面温度低于露点以上3℃、环境相对湿度高于85%,严禁进行表面预处理。
(6)钢管表面预处理合格后，使用钢刷和真空吸尘器清除残留砂粒等杂物，然后复测其清洁度和粗糙度，合格后在上、下管口200毫米范围内涂刷一道不影响焊接性能的车间底漆。
(7)用挡板将不需要喷涂油漆的部位盖住，然后开始进行钢管的涂漆施工。
(8)涂漆施工用高压无气喷涂机进行，涂料的配制、喷涂层数、层厚、层间喷涂时间间隔应按涂料的使用说明书进行施工。
(9)表面预处理、喷漆施工时严格在规范规定的环境条件下施工。
(10)每层涂装前应对上一层涂层进行外观进行检查。
涂装后进行外观检查,表面应光滑、颜色一致、无流挂、皱皮、针孔、裂纹、鼓泡等缺陷。
涂层厚度、致密性、粘附力应用专门仪器进行检测。
(11)涂层缺陷部位的补涂应将原表面打毛且周边打磨成45°斜面、清理干净后按正常喷涂工艺进行补涂施工。
(12)钢管内壁喷涂施工完成后，采用水泥浆喷涂器进行钢管外壁苛性钠水泥浆的喷涂，水泥浆的喷涂应力求稠度适中，厚度均匀，干膜不起粉状。
钢管防腐处理方法
钢管防腐处理方法钢管在很多工业领域中被广泛应用，而随着时间的推移和使用环境的变化，钢管表面常常会出现腐蚀现象。
腐蚀不仅会降低钢管的强度和寿命，还会对设备和系统的正常运行造成严重影响。
因此，进行钢管防腐处理是非常重要的。
本文将介绍一些常见的钢管防腐处理方法，希望对读者有所帮助。
1. 热浸镀锌热浸镀锌是一种常见的钢管防腐处理方法。
该方法是将钢管浸入熔化的锌中，使锌与钢管表面反应形成镀锌层。
这个镀锌层能够在钢管表面形成一层坚固的保护层，防止钢管与外界环境的接触，从而起到防腐的作用。
热浸镀锌具有良好的防腐性能和经济性，适用于一些要求较高的场合。
2. 喷涂防腐漆喷涂防腐漆是另一种常用的钢管防腐处理方法。
喷涂防腐漆能够形成一层均匀的防腐层，阻隔钢管与外界环境的接触，起到防腐的作用。
喷涂防腐漆具有施工简单、成本低等优点，适用于一些较为简单的场合。
3. 聚氨酯高压喷涂聚氨酯高压喷涂是一种具有优良防腐性能的钢管防腐处理方法。
该方法采用聚氨酯涂料通过高压喷涂的方式，形成一层坚固的防护层。
聚氨酯涂料具有优异的耐腐蚀性、耐磨损性和耐老化性，能够有效地防止钢管腐蚀，延长钢管的使用寿命。
4. 膜基防腐膜基防腐是一种比较先进的钢管防腐处理方法。
该方法采用特制的膜基材料，通过粘结或热缩的方式贴合在钢管表面，形成一层坚固的防护层。
膜基防腐具有优良的防腐性能、耐高温性和耐化学性，适用于一些极端环境下的防腐处理。
5. 阳极保护阳极保护是一种通过引入外部电流的方式，在钢管表面形成一层保护层，减缓钢管腐蚀的方法。
阳极保护的原理是通过外部电流的作用，在钢管表面形成一层电解层，从而阻止钢管与环境中的氧气、水等物质的接触，起到防腐的作用。
阳极保护具有防腐性能好、节约能源等优点，适用于一些需要延长钢管使用寿命的场合。
总结起来，钢管防腐处理是非常重要的，可以保护钢管的使用寿命和设备系统的正常运行。
在选择钢管防腐处理方法时，应根据钢管的使用环境、要求等因素进行合理选择。
钢管防腐施工工艺
钢管防腐施工工艺
管道防腐技术要求及检测是保证管道使用寿命和安全性的重要措施。
本工程中，所有钢管和钢制配件的防腐涂料采用无毒环氧富锌漆和环氧煤沥青。
在内防腐方面，涂刷底漆时要均匀涂刷，不得漏涂。
底漆表干后即可涂刷面漆。
涂刷后的管道或钢涂件对遗漏、空鼓、褶皱、划伤处应进行修补。
在管沟内进行管接口防腐涂刷时，必须清除防腐部位的泥土、水迹，回填土时应注意避免损伤外防腐层。
施工时要采用人工通风设备，避免在雨、雪、雾天进行露天施工。
在施工质量及检验标准方面，防腐管应逐根检查，其表面应平整，呈现光亮的漆膜，涂层均匀，无褶皱、空鼓和凝块，防腐层的玻璃纤维布网眼应灌满面漆。
每20根管道中抽查1根，用电脑膜层测厚仪进行检测，在每根管道两端和中间共测3个截面，最薄点的厚度应符合防腐等级要求。
漆膜击穿强度检查时，应用直流电火花检测逐根检查，无打火花现象。
在管道防腐施工工艺方面，管道的预处理采用手工和电动工具除锈，清除防腐件表面的油污、尘土、焊渣、氧化皮及疏松的锈蚀物，表面应保持干燥、无水迹，并具有金属光泽。
施涂时，内防腐采用无毒环氧富锌漆涂料二底二面，外防腐采用环氧煤沥青四油三布。
防腐涂料的补口及补伤处的涂层结构及所用材料应与管体涂层相同。
补口工作应在对口焊接后，管道表面温度冷却至50°C以下进行。
补口处和露铁的补伤处应进行预处理，补口处应对管端阶梯形接茬处的表面进行清理，去除油污、泥土等杂物，然后用砂纸将其打毛。
施工方法按上述要求进行，补口涂层与管体涂层的连接不应小于100mm。
钢管道防腐施工方案
钢管道防腐施工方案一、项目概述钢管道的防腐施工是为了保护钢管道免受腐蚀和磨损，延长其使用寿命，确保管道系统的正常运行。
本方案将针对钢管道的防腐施工进行详细说明。
二、施工准备1.确定施工范围、施工工序和施工工艺；2.准备相关施工设备和工具，包括喷涂机、刮板、刷子等；3.选定合适的防腐涂料，确保其质量可靠；4.制定施工计划，并组织各项施工任务。
三、施工工艺1.地面准备1.1清理管道表面的杂物和油污；1.2定位并勾画管道施工区域。
2.防腐底涂2.1将钢管表面进行喷砂处理，去除锈垢和氧化物；2.2在钢管表面涂刷底涂剂，确保与表面的相互附着力。
3.腐蚀保护层施工3.1按照所选用的防腐涂料的要求进行混合，确保涂料的质量；3.2使用喷涂机对钢管表面均匀喷涂防腐涂料；3.3保证防腐涂料能够完全覆盖钢管表面，并形成均匀、致密的保护层。
4.防腐面涂4.1在腐蚀保护层干燥后，将防腐涂料进行搅拌并稀释；4.2在已喷涂防腐涂料的钢管表面直接刷涂防腐涂料；4.3确保涂层厚度符合设计要求，并保持均匀的涂层厚度。
5.检验与质量控制5.1检查施工过程中的各项细节和操作环节是否符合施工要求；5.2对施工质量进行严格检验，包括涂层厚度、附着力等方面的检测；5.3在施工完工前进行全面的验收，确保防腐涂料施工质量合格。
四、环境保护与安全措施1.施工现场周边应设置警示标志，提醒他人注意施工区域；2.施工现场应配备防护用品，包括头盔、安全鞋、护目镜等；3.施工过程中应避免涂料的溅泼和飞扬，防止污染环境；4.施工现场应保持通风良好，避免有害气体积聚；5.施工过程中应遵守相应的施工安全规范和操作规程。
五、施工进度控制1.制定合理的施工进度，并根据实际情况进行动态调整；2.施工过程中及时记录施工进度和施工情况，确保施工任务按时完成；3.在施工过程中根据需要进行施工质量检查，及时纠正问题。
六、施工后的维护与保养1.随时观察钢管道防腐涂层的情况，发现问题及时修补；2.定期对钢管道进行维护性涂层施工，确保其防腐效果持久；3.防止钢管道与其他物质发生化学反应，造成附着力下降或涂层失效；4.定期检查钢管道的防腐涂层厚度和附着力，及时采取补救措施。
钢管防腐工法
钢管防腐工法
介绍
钢管防腐工法是一种保护钢管免受腐蚀的方法。
由于钢管常用
于暴露在恶劣环境中或者用于输送高挥发性或腐蚀性物质，防腐对
于延长钢管的使用寿命、确保安全运输至关重要。
防腐材料选择
钢管防腐的首要步骤是选择合适的防腐材料。
以下是几种常见
的钢管防腐材料：
聚乙烯（PE）：适用于一般久经阳光暴晒，无腐蚀性物质的环境。
聚丙烯（PP）：适用于一般腐蚀性物质及短期阳光暴晒的环境。
环氧树脂（Epoxy）：适用于重度腐蚀性物质及长期阳光暴晒
的环境。
防腐工法
具体的钢管防腐工法如下：
1.表面处理：在施工前，需要确保钢管表面无油污、锈蚀或其
他杂质。
可以采用喷砂、抛丸等方法对钢管表面进行处理。
2.底漆涂刷：选择适合所选防腐材料的底漆，并使用刷子或喷涂设备均匀涂刷在钢管表面。
确保底漆完全干燥后，继续下一步。
3.主涂层涂刷：涂刷所选防腐材料的主涂层，确保整个钢管表面均匀覆盖。
4.检查和修补：仔细检查涂层是否均匀、完整。
如有缺陷或涂层损坏，及时修补，以确保钢管的完全防腐性能。
5.预防措施：在完成防腐工法后，需要采取预防措施，避免对涂层造成机械性破坏或环境侵蚀。
总结
钢管防腐工法是确保钢管使用寿命和安全运输的重要步骤。
正确选择防腐材料，并采用适当的工法进行施工，可以有效延长钢管的使用寿命，提高运输的安全性。
在施工过程中，需要注意表面处理、底漆涂刷、主涂层涂刷以及检查和修补的环节，确保涂层的均匀和完整性。
钢管防腐措施的实施方案
钢管防腐措施的实施方案钢管在各个行业中广泛应用，但长时间暴露在恶劣环境中容易受到腐蚀，从而影响其使用寿命和性能。
在钢管生产和使用过程中，实施合适的防腐措施是至关重要的。
本文将就钢管防腐措施的实施方案进行深入探讨，以期对读者有更全面、深刻和灵活的理解。
1. 表面处理：钢管防腐的第一步是进行表面处理，包括除锈、清洗和打磨等工艺。
常见的除锈方法有机械除锈、化学除锈和喷砂除锈等。
清洗过程可以采用水洗或溶剂洗涤，以去除可能的油污和杂质。
打磨则可用于平滑钢管表面，为后续涂层的粘附提供更好的条件。
2. 防腐涂层：在表面处理完成后，钢管需要进行防腐涂层的施工。
常见的防腐涂层有热浸镀锌、冷镀锌、喷塑、喷涂和涂层复合等方法。
热浸镀锌是将钢管浸泡在熔融的锌中，形成覆盖整个表面的锌层，达到防腐的目的。
冷镀锌则是通过化学反应将锌粉附着在钢管表面。
喷塑和喷涂是将涂料通过高压喷涂设备均匀喷涂在钢管表面，形成保护层。
涂层复合则是将多层不同性质的涂料涂覆在钢管上，以提供更好的防腐效果。
3. 环境保护：在实施钢管防腐措施的需要考虑环境保护问题。
在表面处理和涂层施工过程中，应严格控制废气、废水和废涂料的排放，遵守相关的环保法规和标准。
选择环保型的涂料和溶剂也是一种重要的环境保护措施。
4. 定期检测和维护：实施钢管防腐的工作并不仅仅是一次性的，还需要进行定期的检测和维护。
定期检测可以通过检查钢管表面的涂层情况和使用性能来评估防腐措施的有效性，并及时修复和更新涂层。
维护工作包括表面清洁和钢管周围环境的控制，以防止表面污染和腐蚀介质的侵入。
钢管防腐措施的实施方案包括表面处理、防腐涂层、环境保护和定期检测维护等方面。
通过适当的防腐措施，可以延长钢管的使用寿命，提高其性能稳定性和安全性。
然而，不同行业和应用领域的钢管防腐要求各不相同，在实施防腐措施时需要根据具体情况进行评估和选择。
只有在合理的方案下实施钢管防腐措施，才能确保钢管的长期可靠运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、钢管外壁：无机富锌底漆，干膜厚度80μm；超厚浆型环氧沥青漆(面层)干膜厚度250μm；
2、钢管内壁：超厚浆型环氧沥青底漆干膜厚度250μm；超厚浆型环氧沥青面漆干膜厚度250μm。
1、钢材表面防腐前，必须进行表面预处理。
在预处理前，钢材表面的焊渣、毛刺、油脂等污物清除干净；
2、表面预处理质量，符合施工图纸的规定。
若施工图纸未规定，且钢管内壁及明管外壁采用涂料或金属喷涂时，除锈等级达到《涂装前钢材表面锈蚀等级和除锈等级》GB8923- 1988 规定的Sa2 级；埋管外壁采用喷涂水泥浆时，达到Sal 级；
3 、预处理后，表面粗糙度达到：
(1)常规涂料40~70μm；
(2)厚浆重涂料、金属热喷涂60~100μm；
4、表面预处理使用无尘、洁净、干燥、有棱角的铁砂喷射处理钢板表面。
喷射用的压缩空气经过过滤，除去油、水；
5、当钢材表面温度低于露点以上塑、相对湿度高于85％时，不得进行表面预处理；
6、喷刷后的表面不再与人手等物体接触，防止再度污染。
施喷涂料前，使用钢刷和真空吸尘器清除残留砂粒等杂物。
作业人员带纤
维手套。
若不慎用手触及己清理好的表面，立即用溶剂清洗钢管表面。
1、一般要求
(1)施涂前，根据施工图纸要求和涂料生产厂的规定进行工艺试验。
试验过程中有涂料生产制造厂的人员负责指导。
试验成果提交监理人；
(2)组焊后的管节、岔管及附件(除安装焊缝外)，在车间内完成防腐；现场安装焊缝及表面防腐损坏部位在现场进行防腐；
(3) 清理后的钢材表面在潮湿气候条件下，涂料在4h 内防腐完成，金属喷涂在2h 内完成；在晴天和正常大气条件下，涂料防腐时间最长不超过12h，金属喷涂时间不超过8h；
(4)防腐材料的使用按施工图纸及涂料生产制造厂的说明书进行。
防腐材料品种以及防腐层数、厚度、间隔时间、调配方法等严格按厂家要求执行；
(5)当空气中相对湿度超过85%、钢材表面温度低于大气露点3℃以及产品说明书规定的不利环境时，均不得进行防腐；
(6)钢管防腐其他技术要求遵守《水电水利工程金属结构设备防腐蚀技术规程》DL/T5358-2006 的有关规定。
2、涂料防腐
(1)钢管内壁和明管外壁涂刷自养护的底漆和面漆；
(2) 安装焊缝两侧各200mm 范围内，在表面预处理后，涂刷不会影响焊接质量的车间底漆。
焊缝焊接后，进行二次除锈，再用人工
涂刷或小型高压喷漆机械施喷涂料；
(3)埋管外壁均匀涂刷一层水泥浆，涂后注意养护；
(4)施涂过程中，要特别注意防火、通风、保护工人健康；
(5) 施涂后的钢管小心存放，保护涂层免受损伤，并防止高温、灼热及不利气候条件的有害影响。
3、防腐质量检查
(1)涂料涂层质量检验遵守《水电水利工程金属结构设备防腐蚀技术规程》DL/T5358-2006 的规定；
(2)在不适于施涂和养护的环境条件下所作的防腐，监理人有权指示清除后重新涂刷；
(3)涂层漏涂部位予修补，若检查发现流挂、皱纹、针孔、裂纹、鼓泡等现象时进行处理，直至监理人认为合格为止。
