千分尺与游标卡尺的介绍及使用方法

千分尺与游标卡尺的介绍及使用方法

千分尺螺旋测微器又称千分尺(micrometer)、螺旋测微仪、分厘卡,是比游标卡尺更精密的测量长度的工具,用它测长度可以准确到0.01mm,测量范围为几个厘米。

它的一部分加工成螺距为0.5mm的螺纹,当它在固定套管B的螺套中转动时,将前进或后退,活动套管C 和螺杆连成一体,其周边等分成50个分格。

螺杆转动的整圈数由固定套管上间隔0.5mm 的刻线去测量,不足一圈的部分由活动套管周边的刻线去测量,最终测量结果需要估读一位小数。

螺旋测微器分为机械式千分尺和电子千分尺两类。

①机械式千分尺。

如标准外径千分尺.简称千分尺,是利用精密螺纹副原理测长的手携式通用长度测量工具。

1848年,法国的J.L.帕尔默取得外径千分尺的专利。

1869年,美国的J.R.布朗和L.夏普等将外径千分尺制成商品,用于测量金属线外径和板材厚度。

千分尺的品种很多。

改变千分尺测量面形状和尺架等就可以制成不同用途的千分尺,如用于测量内径、螺纹中径、齿轮公法线或深度等的千分尺。

②电子千分尺如数显外径千分尺。

也叫数显千分尺,测量系统中应用了光栅测长技术和集成电路等。

电子千分尺是20世纪70年代中期出现的,用于外径测量。

一种电子千分尺(螺旋测微器)分类介绍1. 游标读数外径千分尺用于普通的外径测量2. 小头外径千分尺适用于测量钟表精密零件3. 尖头外径千分尺它的结构特点是两测量面为45°椎体形的尖头。

它适用于测量小沟槽,如钻头、直立铣刀、偶数槽丝锥的沟槽直径及钟表齿轮齿根圆直径尺寸等。

4. 壁厚千分尺特点是有球形测量面和平侧量面及特殊形状的尺架,适用于测量管材壁厚的外径千分尺。

5. 板厚千分尺板厚千分尺是指具有球形侧量面合平侧两面及特殊形状的尺架,适用于测量板材厚度的外径千分尺。

6. 带测微表头千分尺它的结构特点是,由测微头代替普通外径千分尺的固定测砧。

用它对同一尺寸的工件进行分选检查很方便,而且示值比较稳定。

测量范围有0-25mm、25-50mm、50-75mm和75-100mm四种。

卡尺与千分尺的使用

卡尺与千分尺的使用

保养方法:
● 使用前必须先擦干净测量面,要保持卡尺测量面、和其它传动部分的清洁。测量后应随手合 上量爪,以防止灰尘、沙粒、金属切屑等物损坏传动部位。 ● 测量工件应在静态下进行。使用时,测量力度要适当,有微动滚轮的卡尺应使用微动滚轮。 ● 移动卡尺尺框要平稳,应避免快速拉动向尾端或前端碰撞,应避免撞击和跌落,以防止量爪等到部件 损坏。 ● 禁止将卡尺靠近磁场或放置在磁性物体上。如发现卡尺带有磁性,应及时退磁后方可使用; ● 非专业人员不可拆卸卡尺传动部位,卡尺须做定期校验。


使用说明: ● 使用前,松开表上方紧固螺丝,并将尺表平稳移开,用布将各测量面和导向面擦拭 干净; ● 零位校正(见下图):测量前卡尺两外测量面必须要保持相接触,同时要注意表 针与表盘上方之“零”刻度线重合。如未重合,则松开表圈紧固螺丝,转动表盘使 表针与零刻度线对齐。然后要拧紧表圈紧固螺丝。

使用说明: ● 使用前,松开表上方紧固螺丝,并将尺表平稳移开,用布将各测量面和导向面擦拭干净; ● 使用前,要检查各按键是否灵活、有效、在任意位置数显是否稳定、清晰; ● 测量前卡尺两外测量面必须要保持相接触,按一下ON/OFF键(即打开电源开关),随后按ZERO 键,将LCD显示数字归零,同时根据测量单位要求转换inch/mm键。
4)卡尺测量方法
正确测量方法 错误测量方法
外径千分尺)
外径千分尺常简称为千分尺,它是比游标卡尺更精密的长度测量仪器,常见的一种如 图所示,它的量程是0-25毫米,分度值是0.01毫米。外径千分尺的结构由固定的尺架、 测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等组成。固定套 管上有一条水平线,这条线上、下各有一列间距为1毫米的刻度线,上面的刻度线恰 好在下面二相邻刻度线中间。微分筒上的刻度线是将圆周分为50等分的水平线,它是 旋转运动的

游标卡尺和千分尺的使用方法

游标卡尺和千分尺的使用方法

游标卡尺和千分尺的使用方法如下:
游标卡尺。

测量大的物件时,两手拿着卡尺,左手将主尺固定,右手移动尺框进行测量;测量小的物件时,左手拿着零件,右手拿着卡尺进行测量。

千分尺。

将被测物擦干净,放入两测量面间,旋转棘轮,使测砧与测微螺杆的距离略大于被测物,转动固定套管使测砧与测微螺杆接触被测物,听到咔咔声后,转动棘轮至0.5~1圈,使测杆与被测物接触,转动棘轮至听到咔咔声,此时即可读数。

使用游标卡尺和千分尺时,需注意轻拿轻放,避免碰撞,用后及时擦净、放回盒内。

卡尺读数方法

卡尺读数方法

卡尺读数方法主要依据卡尺的类型,常见的卡尺包括千分尺、游标卡尺和带表卡尺,以下是这三种卡尺的读数方法:1. 千分尺读数方法:* 读固定刻度:1条刻度线是1mm,6条就是6mm。

* 读半刻度:若半刻度线未露出,记作0mm;若半刻度线已露出,记作0.5mm。

* 读微分筒刻度:1条刻度线是0.01mm,25条就是0.01×25=0.25mm。

* 读估读值:微分筒1格(0.01mm)等分10等份,千分位估读值为0.004mm。

* 完整读数=固定刻度+半刻度+微分筒刻度+估读值。

例如,6+0.5+0.25+0.004=6.754mm。

2. 游标卡尺读数方法:* 主标尺读数:在主标尺上读取“游标尺0线”前面的刻度,主标尺每格1mm。

例如,16格就是16mm。

* 游标尺读数:游标尺的每格(分辨率)是0.02mm,游标尺上一定有一条刻线与主标尺的刻线对齐,在游标尺上读出该对齐刻线与0刻线之间的刻线格数。

例如,39格,0.02×39=0.78mm。

* 完整读数=主标尺读数+游标尺读数。

例如,16+0.78=16.78mm。

3. 带表卡尺读数方法:* 主标尺读数:在主标尺上读取尺框的“毫米读数部位”前面的刻度,主标尺每格1mm。

例如,12格就是12mm。

* 表盘读数:表盘的每格(分辨率)是0.01mm,读数就是看指针指向表盘的刻度线。

例如,指针在第20条刻度线,0.01×20=0.2mm。

* 完整读数=主标尺读数+表盘读数。

例如,12+0.2=12.2mm。

以上读数方法仅供参考,如果遇到问题,建议咨询专业技术人员。

同时,在使用卡尺时,应注意操作方法,避免造成误差或损坏工具。

游标卡尺和千分尺的使用及读数方法

游标卡尺和千分尺的使用及读数方法

游标卡尺游标卡尺的结构游标卡尺的种类游标卡尺有0。

1毫米(游标尺上标有10个等分刻度)、0.05毫米(游标尺上标有20个等分刻度)、和0。

02毫米(游标尺上标有50个等分刻度)、0。

01毫米(游标尺上标有100个等分刻度)4种最小读数值游标卡尺的工作原理(选讲)游标卡尺是工业上常用的测量长度的仪器,它由尺身及能在尺身上滑动的游标组成,如图2。

3—1所示。

若从背面看,游标是一个整体。

游标与尺身之间有一弹簧片(图中未能画出),利用弹簧片的弹力使游标与尺身靠紧。

游标上部有一紧固螺钉,可将游标固定在尺身上的任意位置。

尺身和游标都有量爪,利用内测量爪可以测量槽的宽度和管的内径,利用外测量爪可以测量零件的厚度和管的外径。

深度尺与游标尺连在一起,可以测槽和筒的深度。

尺身和游标尺上面都有刻度。

以准确到0。

1毫米的游标卡尺为例,尺身上的最小分度是1毫米,游标尺上有10个小的等分刻度,总长9毫米,每一分度为0.9毫米,比主尺上的最小分度相差0。

1毫米。

量爪并拢时尺身和游标的零刻度线对齐,它们的第一条刻度线相差0.1毫米,第二条刻度线相差0.2毫米,……,第10条刻度线相差1毫米,即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐。

当量爪间所量物体的线度为0.1毫米时,游标尺向右应移动0.1毫米。

这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。

同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时,说明两量爪之间有0。

5毫米的宽度,……,依此类推。

在测量大于1毫米的长度时,整的毫米数要从游标“0”线与尺身相对的刻度线读出。

游标卡尺的使用用软布将量爪擦干净,使其并拢,查看游标和主尺身的零刻度线是否对齐.如果对齐就可以进行测量:如没有对齐则要记取零误差:游标的零刻度线在尺身零刻度线右侧的叫正零误差,在尺身零刻度线左侧的叫负零误差(这件规定方法与数轴的规定一致,原点以右为正,原点以左为负)。

测量时,右手拿住尺身,大拇指移动游标,左手拿待测外径(或内径)的物体,使待测物位于外测量爪之间,当与量爪紧紧相贴时,当测量零件的外尺寸时:卡尺两测量面的联线应垂直于被测量表面,不能歪斜。

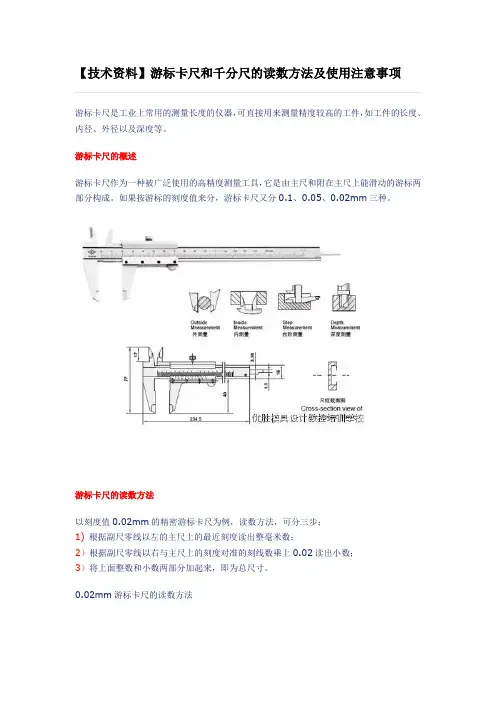

【技术资料】游标卡尺和千分尺的读数方法及使用注意事项

【技术资料】游标卡尺和千分尺的读数方法及使用注意事项

【技术资料】游标卡尺和千分尺的读数方法及使用注意事项游标卡尺是工业上常用的测量长度的仪器,可直接用来测量精度较高的工件,如工件的长度、内径、外径以及深度等。

游标卡尺的概述游标卡尺作为一种被广泛使用的高精度测量工具,它是由主尺和附在主尺上能滑动的游标两部分构成。

如果按游标的刻度值来分,游标卡尺又分0.1、0.05、0.02mm三种。

游标卡尺的读数方法以刻度值0.02mm的精密游标卡尺为例,读数方法,可分三步;1)根据副尺零线以左的主尺上的最近刻度读出整毫米数;2)根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数;3)将上面整数和小数两部分加起来,即为总尺寸。

0.02mm游标卡尺的读数方法如上图所示,副尺0线所对主尺前面的刻度64mm,副尺0线后的第9条线与主尺的一条刻线对齐。

副尺0 线后的第9条线表示:0.02x9= 0.18mm所以被测工件的尺寸为:64+0.18=64.18mm游标卡尺的使用方法将量爪并拢,查看游标和主尺身的零刻度线是否对齐。

如果对齐就可以进行测量:如没有对齐则要记取零误差:游标的零刻度线在尺身零刻度线右侧的叫正零误差,在尺身零刻度线左侧的叫负零误差(这种规定方法与数轴的规定一致,原点以右为正,原点以左为负)。

测量时,右手拿住尺身,大拇指移动游标,左手拿待测外径(或内径)的物体,使待测物位于外测量爪之间,当与量爪紧紧相贴时,即可读数,如下图所示:游标卡尺的应用游标卡尺作为一种常用量具,其可具体应用在以下这四个方面:1)测量工件宽度2)测量工件外径3)测量工件内径4)测量工件深度具体的这四个方面的测量方法请看下图:使用注意事项游标卡尺是比较精密的量具,使用时应注意如下事项:1.使用前,应先擦干净两卡脚测量面,合拢两卡脚,检查副尺0线与主尺0线是否对齐,若未对齐,应根据原始误差修正测量读数。

2.测量工件时,卡脚测量面必须与工件的表面平行或垂直,不得歪斜。

且用力不能过大,以免卡脚变形或磨损,影响测量精度。

游标卡尺千分尺原理和读数

游标卡尺千分尺原理和读数
0 1 2 3
0
5
10
另一种10分度游标卡尺的读数
0 1 2 3
0
5
10
1.7 mm
0 1 2 3
0
5
10
12.1 mm
50分度游标卡尺
(显示比例用200%观看)
0
1
2
3
4
5
6
7
8
9
10
0
1
2
3
4
5
6
7
8
9
0
0
1
2
3
4
5
6
7
8
9
10
0
1
2
3
4
5
6
7
8
9
0
0.10mm
0
1
2
3
4
5
6
7
8
9
10
0
1
4.1mm
0
1
0
5
10
10.5mm
20分度游标卡尺
0
1
2
3
0
10
20
20分度游标卡尺的原理
主尺的最小分度是1mm,游标尺上有20个小的 等分刻度它们的总长等于19mm,因此游标尺 的每一分度与主尺的最小分度相差0.05mm,当 左右测脚合在一起,游标的零刻度线与主尺的 零刻度线重合时,只有游标的第20条刻度线与 主尺的19mm刻度线重合,其余的刻度线都不重 合。游标的第一条刻度线在主尺的1mm刻度 左边0.05mm处,游标的第二条刻度线在主尺 的2mm刻度左边0.1mm处,等等。
0 1 2 3 4 5 6 7 8 9 1 0 0 1 2 3 4 5 6 7 8 9 0

千分尺卡尺的正确使用方法和读法

千分尺卡尺的正确使用方法和读法

(原创实用版3篇)编制人员:_______________审核人员:_______________审批人员:_______________编制单位:_______________编制时间:____年___月___日序言下面是本店铺为大家精心编写的3篇《千分尺卡尺的正确使用方法和读法》,供大家借鉴与参考。

下载后,可根据实际需要进行调整和使用,希望能够帮助到大家,谢射!(3篇)《千分尺卡尺的正确使用方法和读法》篇1千分尺卡尺是一种高精度的测量工具,用于测量物体的线性尺寸,如厚度、宽度、长度等。

以下是使用千分尺卡尺的正确方法和读数方法:1. 使用方法:(1) 使用前,应将千分尺卡尺的两个测量面擦拭干净,确保测量面的平整度和清洁度。

(2) 转动测力装置时,微分筒应转动灵活,不得有卡滞现象。

零位校对,确保测量基准点的准确性。

(3) 转动测力装置,使两个测量面接触。

首先检查测量面处接触状况,不得有漏光现象。

同时,测微筒上的零件刻线应与固定套向下纵刻线对正。

(4) 被测零件检测前应清除干净,否则不仅影响测量精度,也容易损坏千分尺测量面。

严禁用千分尺测量粗糙表面或带用磨剂的表面。

(5) 测量时,应用测力装置旋转测量杆,以保持标准测量力。

一般旋转测量杆拧到零件位后会有哒哒响三声即可,不允许过度旋转,以免损坏测量面。

2. 读数方法:(1) 先读整数:看微分左边固定套筒上有数字的刻线露出部分是多少,那么它即是测得零件尺寸的整数部分。

(2) 读小数:看微分筒的哪条刻线与固定套筒上的轴向刻线对齐。

首先读出该读数,再看半刻度线(0.5mm 刻线)是否露出,如果半刻度线没露出来,那么刚才读出的刻线读数即为小数;如果半刻度线露出来了,那么要加上 0.5mm 作为毫米小数(小数部分)。

在读数时要注意,看 0.5mm 的刻线是否露出来,否则就会少读或多读 0.5mm。

(3) 两次读数相加(把整数部分和小数部分相加),即为所测物体的线性尺寸。
