基坑支护(土钉墙)设计施工方案
基坑土钉墙支护施工方案
基坑土钉墙支护施工方案一、工程概述咱们先来聊聊工程本身。
这是一项非常重要的工程，涉及到基坑的稳定性和周边环境的安全。
咱们要做的，就是利用土钉墙支护技术，对基坑进行加固，确保施工过程中的安全。
二、施工方法1.土钉墙施工（1）测量放线。
这个步骤，主要是为了确定土钉墙的具体位置。
（2）挖土。
这个步骤，主要是为了挖出土钉墙的基础。
（3）安装土钉。
这个步骤，主要是为了将土钉固定在土体中。
（4）喷射混凝土。
这个步骤，主要是为了保护土钉，防止其受到腐蚀。
2.支撑施工（1）安装支撑。
这个步骤，主要是为了将土钉墙与地面连接起来，形成稳定的支撑体系。
（2）浇筑混凝土。
这个步骤，主要是为了加强支撑的稳定性。
三、施工安排1.施工人员在施工过程中，我们需要一支专业的施工队伍。
这支队伍，需要包括测量人员、挖土人员、安装土钉人员和喷射混凝土人员等。
2.施工材料在施工过程中，我们需要准备的材料主要包括：土钉、混凝土、钢筋等。
3.施工设备在施工过程中，我们需要使用的设备主要包括：挖掘机、搅拌机、喷射机等。
四、施工质量控制1.施工过程控制（1）严格遵循施工方案。
这个步骤，主要是为了确保施工过程的顺利进行。
（2）加强施工人员培训。
这个步骤，主要是为了提高施工人员的技能水平。
（3）加强施工现场管理。
这个步骤，主要是为了确保施工安全。
2.施工验收（1）检查施工质量。
这个步骤，主要是为了确保施工质量达到预期目标。
（2）验收施工成果。
这个步骤，主要是为了确定施工成果符合设计要求。
五、施工安全措施1.安全防护（1）设置安全警示标志。
这个步骤，主要是为了提醒施工人员注意安全。
（2）配备安全防护用品。
这个步骤，主要是为了保护施工人员的人身安全。
2.应急预案（1）预测可能发生的突发事件。
这个步骤，主要是为了提前做好准备。
（2）制定应急措施。
这个步骤，主要是为了确保在突发事件发生时，能够迅速应对。
注意事项：1.土钉长度和质量把控注意事项：土钉的长度和质量直接关系到支护效果，必须严格按照设计要求执行。
地下室基坑土钉墙支护施工方案
地下室基坑土钉墙支护施工方案一、施工前准备工作1.定位：根据设计要求，确定基坑的位置和尺寸，并进行精确定位。
2.清理：清理场地上的杂物、树木等，确保施工区域的干净。
3.准备材料和设备：准备好所需的土钉、钢筋网、浆液、水泥等材料，同时检查土钉打孔机、钢筋切割机等设备是否完好。
二、土钉打孔1.根据设计要求确定土钉的位置，并在地面上进行标注。
2.使用土钉打孔机进行土钉的打孔工作。
打孔深度根据设计要求确定，通常为土层稳定的深度。
3.打孔后进行清理，将孔内土壤清理干净，以便后续土钉的安装。
三、土钉安装1.安装土钉前，先在土钉上喷涂浆液，以提高土钉与土壤的粘结力。
2.将土钉插入孔内，直至达到设计要求的深度。
同时，加强对土钉是否与孔壁贴合的检查，确保土钉安装的牢固。
3.安装完土钉后，将钢筋网固定在土钉上，以加强土钉的支撑能力。
四、锚固和销凿扩孔1.在土钉的末端，进行锚固处理。
可以采用注浆锚固、化学锚固等方式进行锚固。
2.针对较大的土钉，可进行销凿扩孔处理，以提高土钉的支撑能力。
五、喷涂混凝土1.在土钉墙表面喷涂一层浆液，以增加土钉与混凝土的粘结力。
2. 制备混凝土，并使用抹面板将混凝土均匀地涂抹在土钉墙表面。
混凝土的厚度应符合设计要求，一般为10-15cm。
六、施工质量控制1.在施工过程中，要随时检查土钉的安装质量，包括土钉的深度和孔壁与土钉的贴合情况等。
2.对锚固处理和销凿扩孔等操作进行监控，确保施工质量。
3.在喷涂混凝土时，要保证混凝土的均匀性和灌浆质量。
4.施工结束后，进行验收，确保支护墙的安全牢固。
七、安全措施1.施工现场应设置警示标志，保证施工区域的安全。
2.工人应佩戴安全帽、防护眼镜等防护装备，并严格遵守操作规程和安全操作规范。
3.紧急情况下，要及时采取应急措施，保护工人的安全。
基坑土钉墙支护施工方案

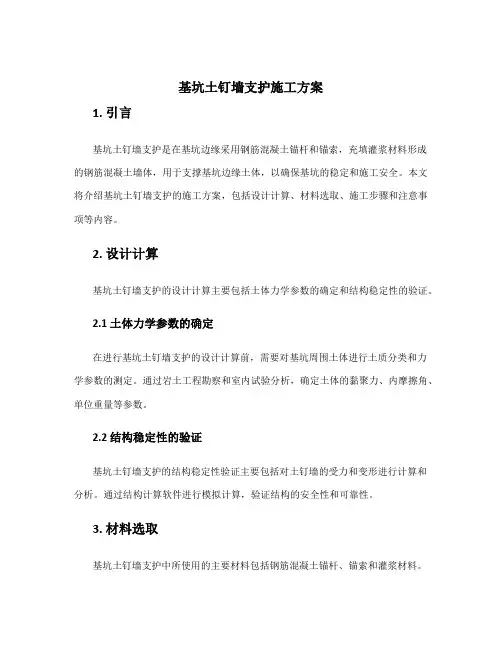

基坑土钉墙支护施工方案1. 引言基坑土钉墙支护是在基坑边缘采用钢筋混凝土锚杆和锚索，充填灌浆材料形成的钢筋混凝土墙体，用于支撑基坑边缘土体，以确保基坑的稳定和施工安全。
本文将介绍基坑土钉墙支护的施工方案，包括设计计算、材料选取、施工步骤和注意事项等内容。
2. 设计计算基坑土钉墙支护的设计计算主要包括土体力学参数的确定和结构稳定性的验证。
2.1 土体力学参数的确定在进行基坑土钉墙支护的设计计算前，需要对基坑周围土体进行土质分类和力学参数的测定。
通过岩土工程勘察和室内试验分析，确定土体的黏聚力、内摩擦角、单位重量等参数。
2.2 结构稳定性的验证基坑土钉墙支护的结构稳定性验证主要包括对土钉墙的受力和变形进行计算和分析。
通过结构计算软件进行模拟计算，验证结构的安全性和可靠性。
3. 材料选取基坑土钉墙支护中所使用的主要材料包括钢筋混凝土锚杆、锚索和灌浆材料。
3.1 钢筋混凝土锚杆钢筋混凝土锚杆是基坑土钉墙支护中起承重作用的主要构件。
选取高强度的钢筋混凝土材料，以满足设计要求。
3.2 锚索锚索用于连接钢筋混凝土锚杆和基坑土体，起到增加锚杆支护力度的作用。
选择抗拉强度高、耐腐蚀性好的钢索作为锚索材料。
3.3 灌浆材料灌浆材料用于充填钢筋混凝土锚杆的空隙和土体缝隙，提高土体的抗剪强度和整体稳定性。
选择高强度的注浆材料，具有良好的延展性和粘结性。
4. 施工步骤基坑土钉墙支护的施工步骤主要包括基坑准备、土钉墙施工和灌浆处理。
4.1 基坑准备在进行土钉墙支护施工前，需对基坑进行清理和边缘处理，确保施工区域平整、无杂物。
4.2 土钉墙施工首先在基坑边缘按照设计要求进行钻孔，钻孔深度一般超过基坑的深度。
然后安装钢筋混凝土锚杆和锚索，确定严密的结构连接。
最后进行土钉墙的浇筑，确保墙体的整体性和稳定性。
4.3 灌浆处理在土钉墙施工完成后，需要对钢筋混凝土锚杆和基坑土体进行灌浆处理。
使用注浆设备将灌浆材料注入到钢筋混凝土锚杆和土体缝隙中，提高土体的抗剪强度和整体稳定性。
基坑土钉墙支护施工方案
基坑土钉墙支护施工方案
一、项目概述
该工程基坑深度较深，需要采用土钉墙支护施工方案。
该方案
以土钉墙为主要支护措施，同时配合辅助措施，保证基坑的稳定安全。
本方案详细介绍了土钉墙支护的设计和施工流程。
二、支护结构设计
1.土钉墙设计
(1)土钉布置方案：依据基坑的实际尺寸和地理位置，确定了土
钉布置方案。
土钉间距为1.5m，紧急土钉间距缩短至1m。
土钉长度
为3m，直径为32mm。
(2)土钉深度设计：通过现场勘探，该基坑中的不稳定层深度大
约为6m。
为保证土钉墙的稳定性，土钉深度需要超过不稳定层深度。
土钉深度选取7m，确保土钉有效抵抗地下水压力。
(3)土钉墙稳定性计算：依据土钉在土壤中的力学特性和负荷变
形原理，使用均布荷载法计算了土钉墙的稳定性。
根据计算结果，
土钉墙的稳定系数达到1.5以上，能够满足支护要求。
2.辅助措施设计
(1)顶梁设计：顶梁作为土钉墙顶部的水平支撑，需要能够承受
来自基坑周围土体的水平荷载。
顶梁的截面尺寸为300mmx500mm，
长度为基坑宽度的1.2倍。
基坑工程土钉墙施工方案

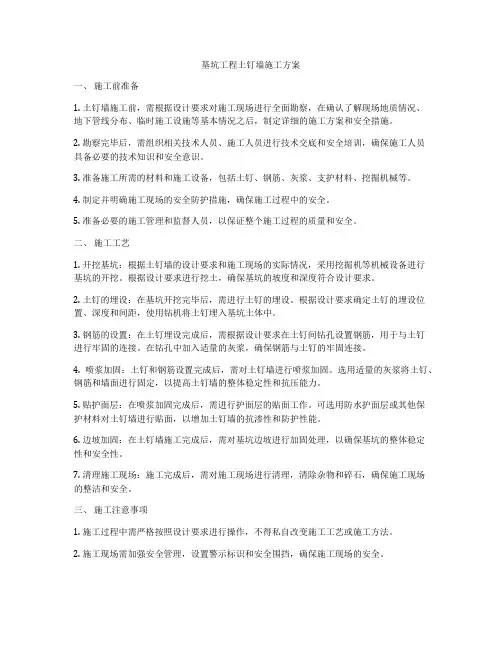

基坑工程土钉墙施工方案一、施工前准备1. 土钉墙施工前，需根据设计要求对施工现场进行全面勘察，在确认了解现场地质情况、地下管线分布、临时施工设施等基本情况之后，制定详细的施工方案和安全措施。
2. 勘察完毕后，需组织相关技术人员、施工人员进行技术交底和安全培训，确保施工人员具备必要的技术知识和安全意识。
3. 准备施工所需的材料和施工设备，包括土钉、钢筋、灰浆、支护材料、挖掘机械等。
4. 制定并明确施工现场的安全防护措施，确保施工过程中的安全。
5. 准备必要的施工管理和监督人员，以保证整个施工过程的质量和安全。
二、施工工艺1. 开挖基坑：根据土钉墙的设计要求和施工现场的实际情况，采用挖掘机等机械设备进行基坑的开挖。
根据设计要求进行挖土，确保基坑的坡度和深度符合设计要求。
2. 土钉的埋设：在基坑开挖完毕后，需进行土钉的埋设。
根据设计要求确定土钉的埋设位置、深度和间距，使用钻机将土钉埋入基坑土体中。
3. 钢筋的设置：在土钉埋设完成后，需根据设计要求在土钉间钻孔设置钢筋，用于与土钉进行牢固的连接。
在钻孔中加入适量的灰浆，确保钢筋与土钉的牢固连接。
4. 喷浆加固：土钉和钢筋设置完成后，需对土钉墙进行喷浆加固。
选用适量的灰浆将土钉、钢筋和墙面进行固定，以提高土钉墙的整体稳定性和抗压能力。
5. 贴护面层：在喷浆加固完成后，需进行护面层的贴面工作。
可选用防水护面层或其他保护材料对土钉墙进行贴面，以增加土钉墙的抗渗性和防护性能。
6. 边坡加固：在土钉墙施工完成后，需对基坑边坡进行加固处理，以确保基坑的整体稳定性和安全性。
7. 清理施工现场：施工完成后，需对施工现场进行清理，清除杂物和碎石，确保施工现场的整洁和安全。
三、施工注意事项1. 施工过程中需严格按照设计要求进行操作，不得私自改变施工工艺或施工方法。
2. 施工现场需加强安全管理，设置警示标识和安全围挡，确保施工现场的安全。
3. 施工过程中需加强质量管理，对土钉墙的施工质量进行全面检查和验收，确保土钉墙的质量符合设计要求。
基坑支护钢筋土钉施工方案(3篇)
第1篇一、工程概况本工程为某住宅小区基坑支护工程，基坑深度为6.0m，基坑周长为200m。
土钉墙结构采用钢筋混凝土土钉墙，土钉材料为HRB400钢筋，土钉长度为8.0m，间距为1.0m×1.0m，锚固长度为5.0m。
本方案旨在为施工人员提供一套科学、合理、安全、高效的基坑支护钢筋土钉施工方案。
二、施工准备1. 技术准备（1）施工人员应熟悉施工图纸、施工方案和施工规范，掌握钢筋土钉施工技术。
（2）组织施工人员参加技术交底，明确施工要求、质量标准和安全措施。
2. 材料准备（1）钢筋：HRB400钢筋，直径φ18mm。
（2）土钉：采用HRB400钢筋加工而成，长度为8.0m，间距为1.0m×1.0m。
（3）水泥：32.5级普通硅酸盐水泥。
（4）砂：中砂，细度模数为2.5-3.0。
（5）石子：碎石，粒径为5-25mm。
（6）外加剂：根据混凝土配合比要求选用。
3. 机械设备准备（1）钢筋加工机械：钢筋切断机、钢筋弯曲机、钢筋调直机等。
（2）土钉施工机械：钻机、搅拌机、泵送设备等。
（3）混凝土搅拌设备：混凝土搅拌站或混凝土搅拌车。
（4）测量设备：全站仪、水准仪、经纬仪等。
（5）安全防护设备：安全帽、安全带、防护眼镜、防护手套等。
三、施工工艺1. 施工顺序（1）测量放线：根据设计图纸和现场实际情况，进行测量放线，确定基坑支护钢筋土钉的位置。
（2）土方开挖：采用分层开挖，每层厚度为1.0m，开挖过程中应保证边坡稳定。
（3）土钉施工：按照设计要求，进行土钉钻孔、锚杆安装、注浆、土钉焊接等工序。
（4）混凝土浇筑：在土钉施工完成后，进行混凝土浇筑，形成土钉墙。
2. 施工要点（1）测量放线：确保放线准确无误，满足设计要求。
（2）土方开挖：分层开挖，注意边坡稳定，防止坍塌。
（3）土钉施工：①钻孔：采用钻机进行钻孔，孔径为φ180mm，孔深为8.0m。
②锚杆安装：将土钉插入孔内，确保锚杆与孔壁紧密接触。
基坑土钉墙支护施工方案
3.1土钉墙施工
-土钉采用全长粘结型，按照设计要求的间距和倾角进行布置；
-钻孔直径应大于土钉直径，确保注浆质量；
-注浆材料应符合规范要求，注浆应充分饱满。
3.2钢筋网铺设
-钢筋网应与土钉连接牢固，形成整体结构；
-钢筋网网格间距和直径应符合设计要求；
-铺设时应保证钢筋网平整，与土体紧密接触。
-采取有效措施控制扬尘、噪音和废水，保护生态环境；
-施工废料应分类处理，确保符合环保要求。
五、施工监测与质量控制
5.1施工监测
-对基坑位移、周边建筑物沉降、土压力等进行实时监测；
-监测数据应及时分析，用于指导施工和调整支护参数；
-监测结果作为评价工程质量和安全的依据。
5.2质量控制
-施工过程中应严格执行质量管理体系，确保工程质量；
确保基坑施工过程中，土钉墙支护结构稳定，周边环境安全，工程质量合格，施工进度合理。
二、施工准备
2.1技术准备
-完成地质勘察报告，明确地质条件；
-编制施工组织设计，明确施工工艺及施工流程；
-制定安全生产措施及应急预案。
2.2人员准备
-确定项目经理、技术负责人、施工员、安全员等岗位人员；
-对施工人员进行技术培训和安全教育。
-做好施工记录，为后续工程提供依据。
四、安全生产及环境保护
4.1安全生产措施
-建立健全安全生产责任制，明确各级人员职责；
-加强施工现场安全检查，消除安全隐患；
-对施工人员进行安全教育，提高安全意识。
4.2环境保护措施
-合理安排施工时间，减少施工噪声；
-做好施工现场扬尘控制，确保空气质量；
-施工废水、废渣及时处理，避免污染环境。
土钉墙基坑支护方案
土钉墙基坑支护方案一、土钉墙基坑支护概述土钉墙基坑支护是指在基坑工程中采用钢筋混凝土土钉和挡土板进行临时支撑，以确保基坑的稳定和安全。
土钉墙基坑支护方案应根据具体的施工条件和土壤情况进行设计和实施，以满足工程的要求。
下面是一种常见的土钉墙基坑支护方案。
二、土钉墙基坑支护方案设计1.土钉墙的设计根据基坑边界的大小和土壤情况，确定土钉墙的尺寸和排布方式。
一般来说，土钉墙的深度应大于基坑挖掘的深度，以提供足够的支护力。
土钉墙的排列密度和深度应根据土壤承载力等参数进行计算和分析。
2.土钉的选择和布置根据土壤的性质和基坑的要求，选择合适的土钉类型（如钢筋混凝土土钉、纤维增强土钉等）和规格。
土钉的布置应均匀分布，并且与挡土板的连接应符合相关设计要求。
3.挡土板的选择和安装挡土板的选择应根据基坑的深度、土壤情况和预计的土压力来确定。
常见的挡土板有钢板桩、预制混凝土板桩等。
挡土板的安装应按照设计要求和相关规范进行，确保其与土钉墙的连接牢固。
4.排水和防护措施基坑支护中的排水和防护是十分重要的。
在土钉墙基坑支护中，应设置合理的排水系统，确保基坑内没有积水，以减小基坑土压力。
同时，应加强对基坑边沿的防护，以防止土体塌方和保护施工人员的安全。
5.施工监测和检查在基坑支护的施工过程中，应进行监测和检查。
监测主要包括土钉的安装质量、挡土板的连接情况、基坑边界的变形以及周边建筑物的变形等。
及时发现问题并进行处理，以保证工程的稳定和安全。
三、土钉墙基坑支护方案实施1.施工准备根据设计要求确定土钉墙的位置和尺寸，并组织施工人员和设备到达现场。
同时，对于挖掘基坑前，应先测量和标记出基坑边界，并清理基坑周围的障碍物。
2.土钉和挡土板的安装按照设计要求和施工规范，进行土钉和挡土板的安装。
土钉的安装应符合规范要求，保证土钉的嵌入深度和倾斜角度，以及与挡土板的连接牢固。
挡土板的安装应按照设计要求进行，确保其稳定性和连接性。
3.排水和防护设置排水系统，保证基坑内没有积水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二标段基坑支护工程设计与施工方案编制人：审核人：审批人：2013年7月21日土钉墙支护方案目录第一章概述 (1)第二章土钉支护设计计算 (3)第三章土钉支护设计方案 (9)第四章土钉墙支护施工方案 (10)第五章冬季施工措施 (18)第六章基坑及环境监测 (19)第七章土方支护工程应急预案 (21)附图：1.基坑土钉支护剖面图1张2.基坑支护平面布置图1张3.土钉墙节点详图1张第一章概述一、工程概况科研中心项目消防水池工程。
基坑开挖深度从自然地表下约6.00m。
拟建场地位于中央路西侧，占地面积约350平方米，地上1 层，设有地下室一层。
二、工程地质、水文地质情况1、地形、地貌及周边情况本工程拟建场地地位于中央路西侧，原东校区内，该场地地貌单元属河谷平原的丘陵地带，地基土的成因类型为第四纪冲洪积形成的粘性土和白垩纪沉积不同程度的风化页岩、砂岩、砂质泥岩层。
第四纪地层覆盖厚度大于80m，沉积地层为粘性土、砂土为主。
场地施工范围内周围无污水管、给水管等地下管线。
施工范围内无线塔及电杆，基坑开挖边线距原有建筑物距离均超过10m。
2、工程地质特征本次勘探的最大深度（25.00m）范围内，土层主要为人工堆积层和第四纪冲洪积层。
地层主要以填土、粉质粘土、第四纪Q4形成的堆残积粘性土层、及白垩纪形成的风化沉积岩层。
据《岩土工程勘察报告》，其主要地层由上至下详细描述如下：①杂填土：杂色，以残土为主，含碎砖头、碎石、煤灰渣等建筑垃圾组成，层底埋深在0.5-1.0米，厚度为0.5-1.0米。
②粉质粘土：黄色，可塑，土质较均匀，稍有光泽，无摇振反应，干强度和韧性中等，普遍分布于整个场地，厚度为2.2-3.5米。
层底埋深3.2-4.0米。
③残积粉质粘土：黄黑色，完全风化成土状，有少量页岩碎屑，湿—饱和，干强度和韧性低，厚度为0.5-1.5米。
层底埋深4.0-4.8米。
④全风化砂岩：黄灰色，结构基本被破坏，风化蚀变明显，粉细砂状构造，成碎块松散体，碎块手捏即碎，干钻易钻进。
厚度4.0-9.0米。
层底埋深8.5-13.5米。
厚度变化较大。
⑤强风化砂质泥岩：灰黄色—灰色，强风化，泥质、凝灰质胶结，局部有钙质胶结，岩性均一，结构基本破坏，有残余结构强度，干钻钻进困难。
揭露厚度16.5-25.5米。
此层未揭穿。
第二章土钉支护设计计算一、设计计算依据1、《建筑基坑工程技术规范》（JGJ120－2012）2、《混凝土结构设计规范》（GB50010-2002）3、《基坑土钉支护技术规程》（CECS96：97）5、《深基坑支护设计与施工》（中国建筑工业出版社）二、地质情况及采用参数1.杂填土：h1=1.00m c1=5.0kPa Φ1=10.0°γ1=18kN/m32.粉质粘土：h2=2.50m c2=18.3kPaΦ2=12.00°γ2=19.0kN/m33.粉质粘土：h3=1.50m c3=17.9kPaΦ3=11.20°γ3=19.1kN/m34.全风化砂岩：h4=5.00m c4=0kPaΦ4=25°γ2=19.0kN/m33.设定地面超载q=15kPa三、土钉设计计算遵循原则1.只考虑土钉的受拉作用；2.土钉的尺寸应满足设计内力的要求，同时应满足支护内部整体稳定性的需要。
四、土钉支护各组成部分尺寸及参数的选取根据《建筑基坑工程技术规范》(YB9258－97)及《建筑基坑支护技术规程》(JGJ120－99)的有关规定，结合边坡特点，初步选取参数如下：1.土钉层数n=32.锚固体孔径d=10cm3.锚固体水平间距S h=2.00m ,纵向间距S v=1.50m4.土钉钻孔的向下倾角θ=10°5.边坡按1：0.34放坡，则坡角β=71°五、土钉支护设计计算书一、工程概况基坑开挖深度为6m，基坑坡角为71，采用土钉墙作围护结构，共设3道土钉。
计算时考虑地面超载15kPa。
----------------------------------------------------------------------设计项目:----------------------------------------------------------------------[ 设计简图]----------------------------------------------------------------------[ 设计条件]----------------------------------------------------------------------[ 基本参数]所依据的规程或方法：《建筑基坑支护技术规程》JGJ 120-99基坑深度： 6.000(m)基坑内地下水深度：7.000(m)基坑外地下水深度：7.000(m)基坑侧壁重要性系数： 1.000土钉荷载分项系数： 1.250土钉抗拉抗力分项系数： 1.300整体滑动分项系数： 1.300[ 坡线参数]坡线段数1序号水平投影(m) 竖向投影(m) 倾角(°)1 2.066 6.000 71.0[ 土层参数]土层层数4序号土类型土层厚容重饱和容重粘聚力内摩擦角钉土摩阻力锚杆土摩阻力水土(m) (kN/m^3) (kN/m^3) (kPa) (度) (kPa) (kPa)1 杂填土 1.000 18.5 18.0 5.0 10.0 20.0 20.0 分算2 粘性土 2.500 19.0 18.0 18.3 12.0 50.0 50.0 分算3 粘性土 1.000 19.1 19.1 17.9 11.3 50.0 50.0 合算4 强风化岩 5.000 19.0 19.0 0.0 25.0 80.0 80.0 合算[ 超载参数]超载数1序号超载类型超载值(kN/m) 作用深度(m) 作用宽度(m) 距坑边线距离(m) 形式长度(m)1 满布均布15.000[ 土钉参数]土钉道数3序号水平间距(m) 垂直间距(m) 入射角度(度) 钻孔直径(mm)1 2.000 1.500 10.0 1002 2.000 1.500 10.0 1003 2.000 1.500 10.0 100[ 花管参数]基坑内侧花管排数0基坑内侧花管排数0[ 锚杆参数]锚杆道数0[ 坑内土不加固]施工过程中局部抗拉满足系数: 1.000施工过程中内部稳定满足系数: 1.000[ 内部稳定设计条件]考虑地下水作用的计算方法：总应力法土钉拉力在滑面上产生的阻力的折减系数：0.500圆弧滑动坡底截止深度(m)：0.000(m)圆弧滑动坡底滑面步长(m)： 1.000(m)----------------------------------------------------------------------[ 设计结果]----------------------------------------------------------------------[ 局部抗拉设计结果]工况开挖深度破裂角土钉号设计长度最大长度(工况) 拉力标准值拉力设计值(m) (度) (m) (m) Tjk(kN) Tj(kN)1 2.000 41.8 02 3.500 42.3 1 4.910 4.910( 2) 35.0 43.83 5.000 44.5 1 3.376 4.910( 2) 13.0 16.32 3.594 3.594( 3) 23.5 29.44 6.000 45.1 1 3.866 4.910( 2) 12.8 16.12 4.093 4.093( 4) 23.2 29.03 7.101 7.101( 4) 96.8 120.9[ 内部稳定设计结果]工况号安全系数圆心坐标x(m) 圆心坐标y(m) 半径(m) 土钉号土钉长度1 0.732 1.515 6.207 1.2252 1.309 -5.041 13.281 12.2911 4.9103 1.306 -7.026 10.996 12.4201 6.4102 6.5934 1.309 -8.255 11.963 14.5341 6.4102 6.5933 4.101[ 土钉选筋计算结果]土钉号土钉拉力(抗拉) 土钉拉力(稳定) 计算钢筋面积配筋配筋面积1 43.8 71.9 199.6 1E16 201.12 29.4 83.6 232.1 1E18 254.53 120.9 150.1 307.1 1E20 314.0[ 喷射混凝土面层计算][ 计算参数]厚度：100(mm)混凝土强度等级: C20配筋计算as: 15(mm)水平配筋: d6@200竖向配筋: d6@200配筋计算as: 15荷载分项系数: 1.200[ 计算结果]编号深度范围荷载值(kPa) 轴向M(kN.m) 实配As(mm^2)1 0.00 1.50 6.9 x 0.497 141.4y 0.967 141.42 1.50 3.00 7.0 x 0.502 141.4y 0.978 141.43 3.00 4.50 14.3 x 1.026 141.4y 1.997 141.44 4.50 6.00 55.7 x 3.985 141.4y 7.756 141.4[ 外部稳定计算参数]所依据的规程：《建筑地基基础设计规范》GB50007-2002土钉墙计算宽度: 10.000(m)墙后地面的倾角: 0.0(度)墙背倾角: 90.0(度)土与墙背的摩擦角: 10.0(度)土与墙底的摩擦系数: 0.300墙趾距坡脚的距离: 0.000(m)墙底地基承载力: 160.0(kPa)抗水平滑动安全系数： 1.300抗倾覆安全系数： 1.600[ 外部稳定计算结果]重力: 1019.1(kN)重心坐标: ( 5.495, 2.874）超载: 119.0(kN)超载作用点x坐标: 6.033(m)土压力: 108.8(kN)土压力作用点y坐标: 2.040(m)基底平均压力设计值115.7(kPa) < 160.0基底边缘最大压力设计值145.9(kPa) < 1.2*160.0抗滑安全系数: 3.238 > 1.300抗倾覆安全系数: 5.759 > 1.600第三章土钉支护设计方案采用土钉墙支护结构，从上至下共设三层土钉，土钉孔径10cm，土钉倾角10±2度，土钉纵向间距1.50m，横向间距2.00m，梅花形布置，各层土钉长度及锚筋规格见表1。
各层土钉长度及锚筋规格一览表表1设计土钉的横压筋规格为2Ф14，通长设置，与土钉“L”型端部单面焊接，竖向压筋规格为2Ф14，间距2.0m.。
