铝合金轮毂热处理
摩托车轮毂生产工艺

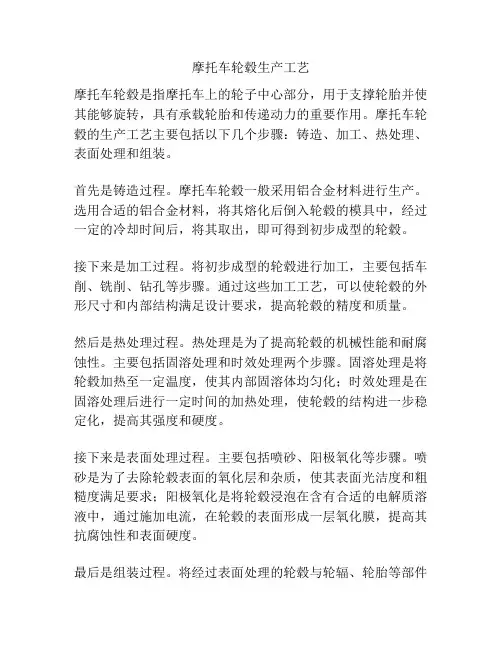

摩托车轮毂生产工艺
摩托车轮毂是指摩托车上的轮子中心部分，用于支撑轮胎并使其能够旋转，具有承载轮胎和传递动力的重要作用。
摩托车轮毂的生产工艺主要包括以下几个步骤：铸造、加工、热处理、表面处理和组装。
首先是铸造过程。
摩托车轮毂一般采用铝合金材料进行生产。
选用合适的铝合金材料，将其熔化后倒入轮毂的模具中，经过一定的冷却时间后，将其取出，即可得到初步成型的轮毂。
接下来是加工过程。
将初步成型的轮毂进行加工，主要包括车削、铣削、钻孔等步骤。
通过这些加工工艺，可以使轮毂的外形尺寸和内部结构满足设计要求，提高轮毂的精度和质量。
然后是热处理过程。
热处理是为了提高轮毂的机械性能和耐腐蚀性。
主要包括固溶处理和时效处理两个步骤。
固溶处理是将轮毂加热至一定温度，使其内部固溶体均匀化；时效处理是在固溶处理后进行一定时间的加热处理，使轮毂的结构进一步稳定化，提高其强度和硬度。
接下来是表面处理过程。
主要包括喷砂、阳极氧化等步骤。
喷砂是为了去除轮毂表面的氧化层和杂质，使其表面光洁度和粗糙度满足要求；阳极氧化是将轮毂浸泡在含有合适的电解质溶液中，通过施加电流，在轮毂的表面形成一层氧化膜，提高其抗腐蚀性和表面硬度。
最后是组装过程。
将经过表面处理的轮毂与轮辐、轮胎等部件
进行组装，完成最终的摩托车轮毂。
综上所述，摩托车轮毂的生产工艺是一个复杂的过程，需要铸造、加工、热处理、表面处理和组装等多个步骤的协同作用。
通过这些工艺步骤的合理组合和控制，才能生产出质量优良的摩托车轮毂。
铝合金轮毂制造工艺
铝合金轮毂制造工艺铝合金轮毂是现代汽车制造中常用的一种轮毂材料，它具有轻质、高强度、耐腐蚀等优点，因此被广泛应用于汽车制造中。
本文将介绍铝合金轮毂的制造工艺。
一、铝合金轮毂的材料选择铝合金轮毂的材料选择非常重要，它直接影响到轮毂的质量和性能。
目前常用的铝合金材料有A356、A357、A356.2、A357.2等。
其中，A356和A357是最常用的两种材料，它们具有良好的铸造性能和机械性能，可以满足轮毂的要求。
二、铝合金轮毂的铸造工艺铝合金轮毂的制造工艺主要包括铸造、热处理、机加工等环节。
其中，铸造是最关键的一步，它直接影响到轮毂的质量和性能。
1.模具制造模具是铸造的关键，它的制造质量直接影响到铸造件的质量。
模具的制造需要根据轮毂的形状和尺寸进行设计，然后制造出模具。
模具的制造需要考虑到铸造过程中的收缩率和变形，以保证铸造件的尺寸精度和形状精度。
2.熔炼铝合金铝合金轮毂的铸造采用熔炼铝合金的方法。
首先将铝合金料放入熔炉中加热，使其熔化。
然后加入一定量的熔剂和精炼剂，以去除杂质和气泡。
最后将熔融的铝合金倒入模具中进行铸造。
3.铸造铸造是铝合金轮毂制造的关键环节。
在铸造过程中，需要控制铝合金的温度、流速和压力等参数，以保证铸造件的质量和性能。
铸造完成后，需要进行冷却和固化，以保证铸造件的尺寸精度和形状精度。
三、铝合金轮毂的热处理工艺铝合金轮毂的热处理工艺是为了改善轮毂的性能和耐腐蚀性。
常用的热处理工艺有T6、T7、T8等。
其中，T6是最常用的一种热处理工艺，它可以提高铝合金轮毂的强度和硬度，同时保持良好的韧性和耐腐蚀性。
四、铝合金轮毂的机加工工艺铝合金轮毂的机加工工艺是为了加工轮毂的表面和孔洞等部位。
常用的机加工工艺有车削、铣削、钻孔等。
机加工工艺需要根据轮毂的形状和尺寸进行设计，以保证加工精度和表面质量。
五、铝合金轮毂的质量检测铝合金轮毂的质量检测是为了保证轮毂的质量和性能。
常用的质量检测方法有外观检查、尺寸检查、硬度检测、化学成分分析等。
浅谈铝合金轮毂热处理的质量控制
人 、 、 、 、 、 几方 面 ， 绍 了热 处 理 质 量 控 制 方 法 ， 中 涉 及 的 各 项控 制 手 段 通 过 生产 实践 验 证 ， 机 料 法 环 测 介 文 为及 时 消灭 热 处 理 质 量 隐患 ，
起 到 很 好 的 预 防 作 用。
关 键 词 ： 合 金 ； 毂 ； 处 理 ； 量 控 制 铝 轮 热 质 中图 分 类 号 ：Ｇ１ ７ Ｔ ５ 文 献标 识 码 ： Ｂ 文 章 编 号 ： ６ ２ ５ ５ （ ０ ０）７ ０ ６ — ２ １７— ４ Ｘ ２ １ ０ — １８ ０
检测部位 的限制 ， 于每一炉产 品 ， 对 甚至对 每一个产 品 ， 测 检 都 只是个别 的、局部 的 ，无论 如何都不 能达 到对 热处 理质 量 １０％的检测 ， ０ 检验也不能完全反 映整批 产品或整个产 品的热
处 理 质 量 。 热 处 理 过 程 特 点 是 连 续 生 产 ， 量 投 入 ， 旦 出 现 批 一
处 理 缺 陷 消 灭 在 质 量 的形 成 过 程 中 ，从 而 稳 定 产 品 的热 处 理
工品区 、 品 区及其 他作业 区等 ， 废 各种不 同状态 的产 品 ， 须 必 分别存放 在与之对应 的区域 内， 并有详细的产 品状 态标识 ， 从
根本上 杜绝不合格产 品和未热处理的产 品流转到下一工序 。
的过程 。由于热处理生产过程 的每一步骤 ， 都需要操作者操作
收 稿 日期 ：０ ０ ０ — ０ ２ １— ４ ２
为 营造一个 良好 的工作环境 ，工作现场要设有专 门的休 息 区， 供员工喝水 、 吸烟和休息 ， 减少 员工不文 明行 为（ 如作业 现场吸烟 、 随地乱扔烟头 、 坐在工作 台上休息等 ） 的发生 ， 通过
a356铸造铝合金热处理强化工艺研究
A356铸造铝合金热处理强化工艺研究摘要现代汽车正朝着轻量化、高速、安全舒适、低成本与节能的方向发展。
而目前满足上述要求的最有效的途径就减轻汽车自重。
铝及其合金加工材料由于具有密度小、比强度高等一系列优良特性成为实现汽车轻量化最理想的首选材料。
本文以A356铸造铝合金轮毂为研究对象，利用金相显微技术、扫描电镜、差热分析及力学性能测试等手段对合金的各种不同工艺的微观组织与性能进行了全面的测试与分析。
通过改变固溶处理工艺参数，研究了固溶处理工艺与合金的力学性能之间的关系。
当温度为535°C时，随着保温时间的延长，抗拉强度、硬度及延伸率基本上都是先升后降。
当保温时间为3.5〜4.5h时，轮缘的强度、硬度及延伸率才能达到很好的匹配。
A356铸造铝合金在545Cx3.5h下进行固溶处理具有较好的综合力学性能，轮缘抗拉强度为251MPa,硬度为82HV，延伸率为12%;轮幅抗拉强度为233MPa,延伸率为9%，故固溶处理的优先工艺为545Cx3.5h。
研究了室温停留时间与力学性能之间的关系，结果表明室温停留时间选择在2〜10h范围之内，但不应超过12h。
如果从生产周期及成本方面考虑，室温停留2h,合金就能达到预时效的目的，达到强度、硬度与塑性的良好匹配。
通过改变时效处理工艺参数，研究了轮缘的时效处理工艺与力学性能之间的关系，结果表明在设定的在三个温度上进行时效处理保温3h时，合金的综合力学性能均很好，因此对A356铝合金进行时效，能够使其达到一个强度、硬度与延伸率均为极值的平衡点。
当固溶处理工艺采用535Cx4.5h时，时效温度为135C时，时效时间至少为3h; 当采用优选的固溶工艺545Cx3.5h，时效温度为135C时，则当时效时间为0.5h时，即能达到使强度与塑性达到较高的水平。
当时效温度升高至145C时，则在保温1h 时，即能达到较好的强度与延伸率的配合。
比较了固溶处理工艺为535°Cx4.5h及545x3.5h两种工艺下合金的力学性能，表明对于A356铸造铝合金，如果在应用时对塑性的要求较高时，则固溶处理可采用工艺535Cx4.5h;如果对其塑性要求不高，而希望缩短生产周期，提高生产效率时，则建议采用工艺545x3.5h。

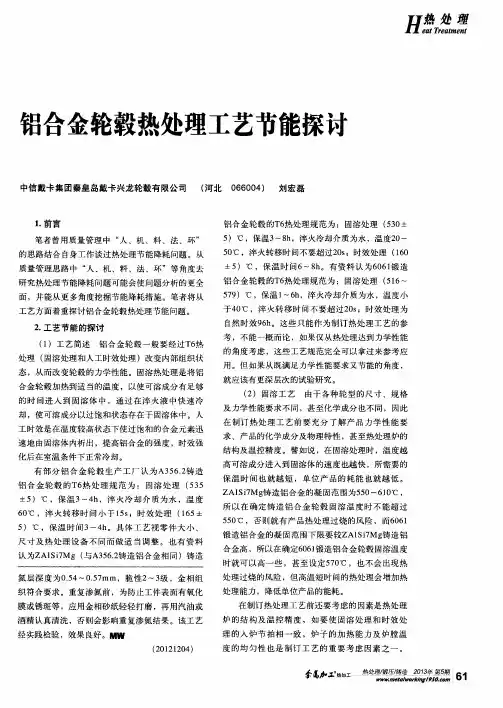

铝合金轮毂热处理工艺节能探讨
期每６ 个 月对热处理炉加热区有效性和仪 表精 度进 行检测 ，热 电偶用的 Ⅱ级Ｋ型也应按规定每６ 个月
进行 检 定 ，而 后再 确 定 最佳 工 艺温 度 才 能更 科 学 、 更合 理 。就 产 品 结构 而 言 ，为 了 使 固溶 体达 到 一 定 程 度所 需要 一 定 的保 温 时 间 ，随 着铝 合 金轮 毂 厚 度
ＺＡ１ Ｓ ｉ ７ Ｍｇ 铸 造 铝 合 金 的 凝 固范 围为 ５ ５ ０ ～６ １ ０ ￣ Ｃ，
速地 由固溶体 内析出 ，提高铝合金的强度 ，时效强
化 后 在 室温 条 件 下正 常 冷却 。
有部分 铝合金 轮毂生产 工厂认 为Ａ ３ ５ ６ ． ２ 铸 造 铝 合金轮 毂的Ｔ ６ 热处 理规 范为 ：固溶处理 （ ５ ３ ５ ±５ ）℃ ，保 温３ ～４ ｈ ，淬火冷却介 质为水 ，温 度
６ ０ ℃，淬火转移时 间小于 １ ５ ｓ ；时 效 处 理 （ １ ６ ５ ±
所 以 在 确 定 铸 造 铝 合 金 轮 毂 固溶 温 度 时 不 能 超 过 ５ ５ ０ ℃ ，否 则 就 有 产 品 热 处 理 过烧 的风 险 ，而 ６ ０ ６ １ 锻 造 铝合 金 的 凝 固范 围 下 限要 较 Ｚ Ａ １ Ｓ ｉ ７ Ｍｇ 铸 造 铝
用 。但如 果 从 既满 足 力 学性 能 要 求 又节 能 的 角度 ， 就 应该 有 更深 层次 的试 验 研 究 。
的时 间进 入到 固溶 体 中 ，通 过在淬火 液 中快速 冷
却 ，使 可 溶成 分 以 过 饱和 状 态 存在 于 固溶 体 中 。人 工时 效 是 在温 度 较 高状 态 下 使 过饱 和 的 合 金元 素 迅
２ ． 工艺节能的探讨
（ １ ）工艺简述 铝 合金轮毂一般要 经过Ｔ ６ 热
重载汽车铝合金轮毂旋压工艺流程
重载汽车铝合金轮毂旋压工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!揭秘重载汽车铝合金轮毂的旋压工艺流程在汽车制造领域，铝合金轮毂因其轻质、高强度的特性而备受青睐，尤其是在重载汽车中。
a356铝合金摩托车轮毂热处理设计课设
a356铝合金摩托车轮毂热处理设计课设热处理是指通过控制金属材料的加热、保温和冷却过程，以改变其微观组织和性能的方法。
在铝合金摩托车轮毂的制造过程中，热处理是一个非常重要的环节，可以显著提高轮毂的强度、硬度和耐磨性，同时提高其整体性能和使用寿命。
铝合金是一种具有优良性能的轻质合金材料，具有优异的机械性能、热传导性能和电传导性能，被广泛应用于各个领域。
然而，纯铝材料的强度较低，往往无法满足实际应用的要求。
通过添加其他合金元素和热处理工艺，可以大大提高铝合金的强度和硬度。
针对a356铝合金摩托车轮毂的热处理设计，首先需要了解该合金的组成和热处理工艺。
a356铝合金主要由铝、硅、镁和铜等元素组成。
在热处理过程中，一般分为固溶处理和时效处理两个阶段。
固溶处理是将合金加热到高温，使其固溶体中的固溶元素均匀分布。
对于a356铝合金，一般将其加热到500-520℃，保持一定时间，使铜和镁等固溶元素溶解在铝基体中。
然后通过迅速冷却，使溶解的固溶元素保持在铝基体中，形成固溶体。
时效处理是在固溶处理后，将合金再次加热到较低的温度，使固溶体中的固溶元素重新组织和析出，形成硬化相。
对于a356铝合金，一般将其加热到150-180℃，保持一定时间，使铜和镁元素重新析出，形成硬化相。
根据以上热处理工艺，可以设计出一种合理的热处理方案。
首先确定合适的固溶处理温度和保温时间，保证固溶元素的充分溶解。
然后通过迅速冷却，使固溶元素保持在铝基体中，形成固溶体。
在时效处理阶段，确定合适的时效处理温度和保温时间，使固溶体中的固溶元素重新组织和析出，形成硬化相。
通过调整时效处理的温度和时间，可以控制硬化相的成分和尺寸，从而调节合金的力学性能。
此外，为了进一步提高铝合金摩托车轮毂的硬度和耐磨性，还可以考虑进行表面处理。
常见的表面处理方法包括阳极氧化、电泳涂装等。
阳极氧化是一种在阳极上形成氧化膜的电化学过程，可以有效提高合金的耐蚀性和硬度。
电泳涂装是将涂料通过电泳的方式附着在合金表面，形成一层均匀的保护膜，提高合金的耐磨性和外观质量。
铝合金轮毂热处理
铝合金轮毂热处理铝合金轮毂热处理1、铝合金轮毂热处理过程及重要性热处理就是以一定的加热速度，升到某一温度下保温一定时间并以一定的速度冷却，得到某种合金组织和性能要求的一种加工方法。
其主要目的是：提高力学性能，增强耐腐性能，改善加工性能，获得尺寸的稳定性。
铸造铝合金轮毂选用的材料是A356铝合金（美国牌号），对应的国内合金牌号为ZL101，属铝-硅系铸造合金，通常采用T6热处理工艺，含义如下表：表1 热处理状态代号、名称及特点铝合金轮毂的热处理强化的主要方法是固溶淬火加人工时效。
在Al-Si-Mg合金中，固溶处理的实质在于：将合金加热到尽可能高的温度，并在该温度下保持足够长的时间，使强化相Mg2Si充分溶入α-Al 固溶体，随后快速冷却，使高温时的固溶体呈过饱和状态保留到室温。
温度愈高，愈接近固相线温度，则固溶处理的效果愈好。
固溶处理也会改变共晶Si的形态，随着固溶保持时间的延长，Si相有一个缓慢球化和不断粗化的过程，这种过程随固溶温度的提高而增强。
一般铝合金轮毂的固溶温度选择在535--545℃之间，时间为6小时。
固溶温度对Si相形态的影响要比保温时间的影响大得多，通过参照相关理论和试验发现，550℃保温100分钟后的Si相形态等同于540℃保温300分钟后的形态，目前中信戴卡公司热处理工序步进式连续炉，除特殊产品有明确要求外，均采用固溶550℃保温140分钟左右的热处理工艺。
当然，选择的是较高的固溶温度，对设备稳定性的要求也很高，炉膛内各部温度要均匀，否则局部温度过高，会导致部分产品过热、过烧。
铝合金轮毂淬火时的水温一般选择在60--80℃之间，而且水的状态对机械性能也有一定影响，这是因为轮毂淬火时水温升高，工件表面局部水气化的可能性增大，一旦气囊形成，冷速就明显降低，这会使机械性能降低，因而在工件淬火的情况下，必须要开启水循环装置（搅拌器、循环泵等），使水箱内的水处于流动状态，水温均匀，工件表面没有形成气囊的机会，保持一定的冷却速度，确保淬火效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝合金轮毂热处理————————————————————————————————作者: ————————————————————————————————日期:ﻩ铝合金轮毂热处理1、铝合金轮毂热处理过程及重要性热处理就是以一定的加热速度,升到某一温度下保温一定时间并以一定的速度冷却，得到某种合金组织和性能要求的一种加工方法。
其主要目的是：提高力学性能，增强耐腐性能，改善加工性能，获得尺寸的稳定性。
铸造铝合金轮毂选用的材料是A3５6铝合金（美国牌号）,对应的国内合金牌号为ＺL１0１，属铝-硅系铸造合金,通常采用T６热处理工艺，含义如下表:表1 热处理状态代号、名称及特点代号热处理状态名称目的T１人工时效提高硬度，改善加工性能，提高合金的强度。
T2 退火消除内应力,消除机加工引起的加工硬化,提高尺寸稳定性及增加合金的塑性。
T4 固溶处理提高强度和硬度,获得最高的塑性及良好的抗蚀性能。
Ｔ5 固溶处理+不完全人工时效用以获得足够高的强度,并保持有高的塑性，但抗蚀性下降。
Ｔ6 固溶处理+完全人工时效用以获得最高的强度，但塑性及抗蚀性降低。
T7 固溶处理＋稳定化回火提高尺寸稳定性和抗蚀性,保持较高的力学性能。
T８固溶处理和软化回火获得尺寸的稳定性,提高塑性，但强度降低。
铝合金轮毂的热处理强化的主要方法是固溶淬火加人工时效。
在Al-Si-Mg合金中,固溶处理的实质在于:将合金加热到尽可能高的温度,并在该温度下保持足够长的时间，使强化相Mg２Si充分溶入α-Aｌ固溶体,随后快速冷却，使高温时的固溶体呈过饱和状态保留到室温。
温度愈高,愈接近固相线温度,则固溶处理的效果愈好。
固溶处理也会改变共晶Sｉ的形态，随着固溶保持时间的延长，Si相有一个缓慢球化和不断粗化的过程,这种过程随固溶温度的提高而增强。
一般铝合金轮毂的固溶温度选择在535－-５4５℃之间，时间为6小时。
固溶温度对Sｉ相形态的影响要比保温时间的影响大得多,通过参照相关理论和试验发现，５５０℃保温100分钟后的Ｓi相形态等同于54０℃保温300分钟后的形态,目前中信戴卡公司热处理工序步进式连续炉，除特殊产品有明确要求外,均采用固溶5５0℃保温1４0分钟左右的热处理工艺。
当然,选择的是较高的固溶温度,对设备稳定性的要求也很高，炉膛内各部温度要均匀，否则局部温度过高,会导致部分产品过热、过烧。
铝合金轮毂淬火时的水温一般选择在60－-80℃之间,而且水的状态对机械性能也有一定影响,这是因为轮毂淬火时水温升高，工件表面局部水气化的可能性增大,一旦气囊形成，冷速就明显降低,这会使机械性能降低,因而在工件淬火的情况下，必须要开启水循环装置(搅拌器、循环泵等）,使水箱内的水处于流动状态，水温均匀，工件表面没有形成气囊的机会,保持一定的冷却速度，确保淬火效果。
控制淬火的转移时间对Mg2Ｓi强化相的分布很重要,转移时间长会使强化元素扩散析出而降低合金的力学性能,所以转移时间越短越好，这也是生产实际中为什么要求转移时间控制在２0s之内的原因。
淬火后人工时效温度的选择，对轮毂机械性能的影响非常明显,较高的时效温度下,屈服强度σ0.2随时效时间的增加而提高，延伸率δ则会降低,硬度升高。
相反较低的时效温度和较短时效的时间,屈服强度σ0.２会偏低,而延伸率δ升高，硬度降低。
目前时效温度通常选择130-－160℃之间,时间为1５0分钟左右。
根据热处理工序特点及质量特性,热处理工序被定为T特性工序。
铝合金轮毂热处理的重要性在于，产品能否满足安全使用要求。
其质量特性不能用肉眼直观的进行判别，各项性能指标需要借助专门的检验仪器和设备,对轮毂进行各类检测而获得，由于受到检测频率和检测部位的限制,对于每一炉产品,甚至对每一个产品，检测都只是个别的、局部的，无论如何都不能达到对热处理质量100%的检测，检验也不能完全反映整批产品或整个产品的热处理质量;而且由于热处理过程特点是连续生产，批量投入,一旦出现热处理质量问题,对整个工序的影响面很大；另外热处理的产品是经过了熔炼、铸造、X光等工序的轮毂半成品，如果出现热处理质量问题,其损失也是不言而喻的;更主要的是轮毂热处理缺陷的漏检,很容易引发严重的质量事故，给企业带来无法估量的损失。
2、影响铝合金轮毂热处理性能的因素首先是热处理工序对性能的影响（工艺参数是前提，工艺执行是过程）;其次是化学成分的影响(合金元素的含量控制，尤其是有害元素Fe的控制);第三是熔炼过程中铝液的净化(除渣、除气）、晶粒细化（常用细化剂AＬ－TI－B）、变质效果(常用变质剂Sr)；第四是铸造过程中的产生的疏松、夹杂、气孔、偏析等缺陷，都会造成热处理机械性能不合格。
３、操作人员对热处理质量的影响整个热处理过程实际上就是贯彻热处理工艺技术标准的过程。
由于热处理生产过程的每一步骤都需要操作者操作完成,让每一个操作者掌握和了解各步骤的操作及工作原理,对稳定热处理产品质量至关重要，所以现场操作人员必须要经过各方面的培训,在达到一定素质和具备了相应的热处理实践经验后,才可安排在热处理生产线上从事相关工作。
一个合格热处理操作者除了要熟知铝合金轮毂热处理工序质量控制要点，还要知晓影响控制要点的各类因素;不但能够熟练的操作和维护设备,而且还能够及时发现设备运转过程中的一些异常;不仅要掌握质量管理基本知识,也要明了产品工艺标准和相关技术指令。
一个优秀的操作者应该不断的学习业务知识、汲取工作失误的教训,并学会总结经验,在自身素质不断提高的同时，还能够做好新员工的培训,起到传、帮、带的作用。
人员稳定是工序质量稳定的前提。
操作人员对T特性的重要性,必须有清晰的认识,明白自己在生产中所承担的相关责任，这既是对自己负责,也是对企业负责、对国家负责。
所以操作人员不能轻视热处理工作中的任何影响质量的细节。
让质量第一的原则,始终贯穿热处理工作的全过程。
所以经常的组织员工接受各类培训(工艺文件、质量意识、设备操作、安全生产、产品处置、各种事故总结分析等）,对稳定工序质量有积极意义。
由于人员的疏忽，造成热处理产品异常的事件很多，带给企业的损失也是较大的,个别企业人员并没有意识到操作的随意性(淬火、出炉前开启炉门等)带来的质量隐患。
另外,每个企业在生产中都会出现磕碰伤产品,细细想来大部分磕碰伤都是错误的操作造成的。
４、影响热处理工艺稳定的因素铝合金轮毂的热处理质量在很大程度上,依赖于设备及仪表控制系统和合理的热处理工艺。
直接体现设备稳定的标准就是热处理工艺稳定。
要控制铝合金轮毂热处理质量，首先要消除影响工艺稳定的因素，这些影响因素主要有：仪表与热电偶的工作状态、加热系统工作效率、风机循环系统工作状况、炉体的密封与保温效果等等；４．１、仪表与热电偶的工作状态直接反映温度波动情况，所以首先要确保补偿导线与仪表、热电偶连接可靠。
控温仪表参数设置要与工艺标准一致,而且具备相应的报警功能,并能实现加热过程中温度自动调节。
固定在炉体上的热电偶不得松动,热电偶扣罩端密封要好,并且确保偶芯与保护管无有短路现象,同时要注意插入炉膛内部热电偶的深度,避免刮蹭工件或料架，造成热电偶弯曲受损,影响温度正常显示。
4.２、加热系统工作效率由于受仪表控温系统控制,所以热电偶位置及控温仪表参数设置,都会影响加热时间和炉膛温度稳定。
对于燃气（油）热处理设备，燃气(油）的流量和压缩空气流量的调整，必须以炉温跟踪仪实际检测的炉膛温度曲线为依据，最终锁定满足工艺稳定的合理流量，这样既充分发挥了加热系统工作效率,又减少了不必要的能耗，最关键的是减小了连续生产时的温度波动。
4.3、风机循环系统工作状况关系到铝合金轮毂是否均匀受热，所以风机循环必须要实现时时监控,当转速低于设定的下限值时，要有报警提示，以便及时检查风机状况，调整或更换风机三角带,始终保持炉内风循环量，最大限度的保证铝合金轮毂热处理性能均匀一致。
4.4、炉体的密封与保温效果会影响炉膛温度均匀,不但会造成轮毂性能的不稳定，还会带来二次处理所造成各类损失，而且由于炉门密封不严或局部保温不好,还会带来较大动力消耗，增加生产成本。
炉体的密封与保温效果良好，是稳定工艺和设备调整的基础。
5、异常情况下的处置措施当产品出现质量异常时，必须执行相关的报废、返工、流转等处理流程；设备异常时,也要严格执行应急处理及重新启动的规定，并对受影响的产品采取一定的措施。
6、工艺过程控制当设备处于良好的工作状态时，铝合金轮毂会在稳定的工艺条件下完成热处理过程。
但是当设备出现异常情况，导致工艺波动时,仅仅要求操作者做到及时的发现,是远远不够的。
为确保过程控制的稳定性，这就要求从设备控制方面完善各类报警,如超温(低温)报警、风机转速报警、加热系统(断电、断路、熄火）报警、驱动停止报警、淬火转移时间超时报警、水温水位报警等,这些报警通过声光的形式,能够直接被现场操作者接收到,以便及时采取应对措施,在最短的时间内恢复设备正常运行。
为确保每一只铝合金轮毂正常完成热处理过程,操作者要按照一定的时间间隔,进行工艺、设备巡检，在生产质量记录单上要记录详细的产品规格、生产批号、数量、工艺过程及操作者姓名,该记录作为热处理工艺过程控制的原始数据，必须要整理存档以备追溯。
为更好的跟踪产品性能情况，工作现场要建立每台设备的产品性能波动图，通过统计过程控制，可及时的发现和消除性能异常波动的因素。
为了确保工艺过程的稳定,每2个月一次的炉温检测是十分必要的,对于连续式生产作业炉，要使用炉温跟踪仪全程检测工艺情况。
当实际测温曲线与工艺曲线有差异时,必须对设备进行相应的调整,最终达到测温曲线波动范围在工艺设定的范围之内。
质量检验铝合金轮毂在热处理工序的质量检验有：产品的专检和自检两大类,此外还应包括检验设备的校准与检定,热处理生产设备上的控温仪表、热电偶、记录仪、压力表等的检定。
产品专检是由质检部门借助专门的实验设备对铝合金轮毂的热处理质量进行验证,如机械性能检验、金相分析等。
铝合金轮毂在热处理完成之后，必须要按照送检频次进行机械性能检验，检验部门根据相关的产品标准,对指定部位进行检测，主要项目有:屈服强度、抗拉强度、延伸率和硬度,并通过产品过程控制标准与实际检测值的对比,出具相应的性能检验报告单。
当产品质量出现异常时，检验部门必须对异常产品做化学成分分析,以判定合金成分是否符合产品标准的要求，并且通过金相分析,确认热处理后铝合金轮毂的内部显微组织形态及分布状况,依据金相图谱判定级别,出具金相分析报告单，为消除异常、改进工艺、稳定质量指明方向。
工序的自检是由现场操作者完成的，自检的项目有：每个热处理批次的表面硬度检查、产品变形的检查、外观检查等。
表面硬度检查是使用便携式硬度检测仪，在工作现场对每个批次的产品随机抽取一只进行检验,发现硬度异常时可增加专门的性能检验,表面硬度检查是性能专检的延伸与补充。
