路灯地脚螺栓数量及大小标准
路灯杆-合杆-智慧路灯-强度计算校核说明书教学内容
弯灯矩杆：危M险3X截=M面杆3YX轴+∑极M限3X= 弯矩：M3Y=M杆3Y+∑M3Y=
1.7309 kN.m
3.85 kN
X向力 （kN）
0.1477
X向弯矩(kN· m)
1.6252
Y向力 （kN）
0.1477
0.1231
1.2866
0.1847
0.1231
0.8126
0.1231
3.7245 kN.m
σNx=Njx/Ajx=
0.299
0.299 m
0.005 m
4.62E-03 ㎡
4.99E-05 4.99E-05
0 m4
3.34E-04 3.34E-04
算：
2.3.2 脉动共脉
动风载荷
g-峰值因子，可取 2.5； I10-10m高度名义湍流 强R-度脉，动可风根载据荷地的面共A振、 分量因子； Bz-脉动风载荷的背景 分量因子。
z 1 2gI10 1 R 2
R
61
x12 (1 x12 )4/3
2.3.2 脉动共脉
动风载荷
f1-结构第1阶自振频 率kw-（地H面z）粗；糙度修正系 数ξ，1-结可构根阻据尼地比面，A、钢B 结构取值0.01。
x1
30f1 k w 0
, x1
5
Bz
kH a1 x z
1 (z) z
2.3.2 脉动空脉
动风载荷
Ф1（z）-结构第1阶 振型系数；
H-结构总高度；
ρx-脉动风水平方向 相关系数； ρz-脉动风竖直方向 相关系数； k、a1-系数，按照相 关标准取值。
（1）竖直
H-结构总高度。 （2）水平
山前大道道路路灯基础及地脚螺栓复核计算
山前大道道路路灯基础及地脚螺栓复核计算【摘要】本文就山前大道道路照明工程现状，对厂家提供的路灯基础及地脚螺栓尺寸进行复核计算，以验证山前大道地处沿海地区风力等级高的路灯基础稳定性。
【关键词】路灯基础地脚螺栓复核计算1.引言鉴于路灯基础尺寸及地脚螺栓直径多为借鉴前人的经验，山前大道地处沿海，风力等级高，业主方对路灯基础及地脚螺栓尺寸持怀疑态度，本人参阅相关资料对路灯基础及地脚螺栓进行复核计算。
2.路灯数据图1灯杆高度H1=10m，灯杆选用Q235优质钢制作，梢径D1=90mm，根径D2=190mm，地脚螺栓n=4。
①灯具迎风面积S1=0.2m2，灯具距地面H1=10.6m，1.灯臂迎风面积约为S2=0.1m2，灯臂距地面H2=10m，2.灯杆迎风面积S3=（0.09+0.19）*10/2=1.4m2，灯杆距地面H3=10/2=5m，3.复核地脚螺栓在风荷载的作用下，通过法兰盘传递给地脚螺栓（共4根），如上图所示，当风向为螺栓的对角线时，螺栓的拉力最大，其值为图2Nmax =M总•Ymax/∑Y2= M总•Ymax/（Y2max+Y2+Y2）=4.66*0.307/(0.307*0.307+2*0.095*0.095)=12.74 (KN)（公式1）灯杆安装时，不控制地脚螺栓的预紧力，安全系数应为K=2～3。
M22螺杆的螺距通常为2mm，其最小直径d=19.835mm，有效截面积为S=π•d12/4=3.14*19.835*19.835/4=309mm2（公式2）Q235钢的屈服极限是σ=235N/mmm2，许用剪力是τ=125N/mm2许用拉力[N]=σ*S/K=235*309/2.5=29 (KN)＞12.74 (KN)=Nmax（公式3）许用剪力[τ]=125*309=38625N=38 (KN)＞0.1955 (KN)= τmax（公式4）可见，M22的地脚螺栓是安全的，可抗12级台风。
4.复核基础尺寸基础稳定按深埋理论计算，按《送电线路基础设计技术规定SDGJ62-84》第4.2式验算基础倾覆稳定问题。
路灯有关技术要求及指标
路灯技术要求及指标路灯技术要求及指标一、路灯指标（一）、松柏路路灯数量及规格1、103套双杆单臂灯2、灯杆高度为13m，单臂圆形双杆，灯杆下口径为267mm,双杆口径为89mm，灯杆厚度3mm，灯臂用Φ50钢管，厚2.5mm,灯臂长m, 2.0m，灯具为。
3、法兰盘厚度为16mm，法兰尺寸400*400，腰孔4个，孔径28mm；4、灯具尺寸、颜色如图示，光源电器品牌，150WLED灯，照度为18000流明，配电容；（二）松柏路景观灯数量及规格规格h：6m 底座直径Φ600mm*1000弧杆直径Φ76*2.5PC球直径Φ6001、203套景观灯二、技术要求：1、灯具(1)、灯具须为铝合金铸件，压模成型，厚度均匀，光洁，无机械操作，变形，防护等级，密封性能均要达到IP65以上(2)、反光器应干净光洁，并应进行抛光氧化或镀膜处理，表面无明显划痕，透明罩为钢化玻璃，透光率要达到98%以上，并无气泡和裂纹。
（3）、电器部件采用内装式结构，灯具电器引出线采用接插式结构，灯体和灯盖间有硅橡胶密封，灯具内设活性空气净化过滤器，灯头采用抽拨式内换结构。
2、灯杆（1）、灯杆采用A3钢板一次剪切成型，焊缝应采用自动焊接，必须焊透、焊直、牢固、不咬边，宽度、峰高均匀，无虚焊，焊接符合GB/T12469要求。
在水平放置且无负荷的条件下，杆身直线度误差应小于3‰。
紧固件螺钉、螺母均不锈钢件。
(2)、路灯安装使用的灯杆、灯臂、抱箍、螺栓、压极等金属构件应进行热镀锌防腐处理，应符合GB/13912-2002规定。
灯杆、灯臂镀锌层厚度应不小于65um，表面喷塑处理应在钢杆热镀锌后进行，喷塑处理后覆盖层应无鼓包针扎、粗糙、裂纹或漏喷缺陷，平均厚度不小于80um,喷塑层与基体应有牢固的结合强度，符合QB1551-92规定。
(3)、灯杆上的灯臂与主杆连接牢固，焊点需焊满，不得夹渣、气孔等现象。
（4）、灯杆电器门等过线门，应打磨去滑、无锋口，以免过线时损伤电线绝缘层。
地脚螺栓 路灯基础
地脚螺栓路灯基础地脚螺栓，作为一种常见的建筑材料，被广泛应用于各种基础工程中。
它的作用是将建筑物稳固地连接到地面，起到支撑和固定的作用。
而其中一种应用较为广泛的场景，就是路灯基础。
路灯基础是路灯系统中不可或缺的一部分，它承载着路灯的重量，同时抵抗着外界的力量。
而地脚螺栓则成为了路灯基础的重要组成部分，通过将其牢固地固定在地面上，使路灯得以稳定地立在道路旁。
在路灯基础的建设过程中，首先需要进行地面的准备工作。
施工人员会根据设计要求，在地面上进行勘测和测量，确定地脚螺栓的位置和深度。
然后，他们会使用挖掘机或人工开挖的方式，在地面上挖掘出一个合适的坑洞，以容纳地脚螺栓。
接下来，施工人员会将地脚螺栓嵌入到坑洞中，并使用水泥或其他适合的材料将其填充。
在填充过程中，需要确保地脚螺栓与周围土壤和填充材料之间的紧密接触，以提高其稳定性和承载能力。
同时，施工人员还需确保地脚螺栓的垂直度和水平度，以保证路灯安装的准确性。
一旦地脚螺栓安装完毕，施工人员会对其进行检查和测试，确保其质量和稳定性。
他们可能会使用专业的设备来检测地脚螺栓的承载能力和抗震能力，以确保其满足设计要求和安全标准。
施工人员会对路灯基础进行修整和美化工作。
他们会将地脚螺栓周围的土壤进行填平和压实，使其与周围环境融为一体。
同时，他们还可能会在地脚螺栓周围种植适合的植物，以增加美观度和环境效益。
地脚螺栓在路灯基础中发挥着重要的作用，它通过牢固地连接路灯和地面，保证了路灯的稳定性和安全性。
在建设过程中，施工人员需要严格按照设计要求和施工规范进行操作，确保地脚螺栓的质量和稳定性。
只有这样，我们才能享受到稳定而明亮的路灯照明。

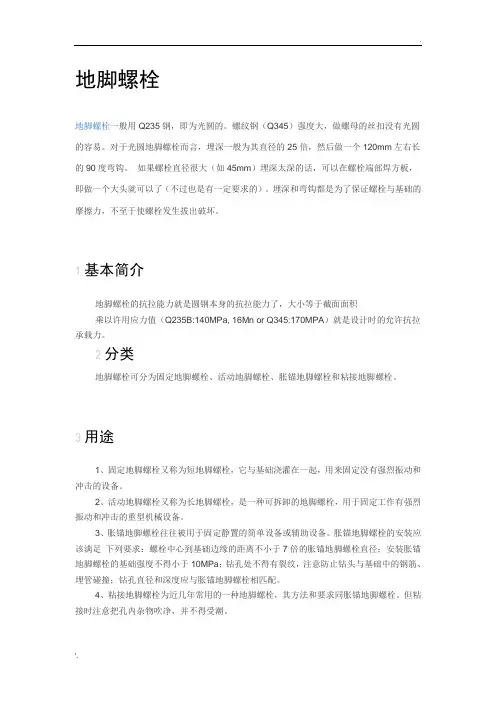

地脚螺栓
地脚螺栓地脚螺栓一般用Q235钢，即为光圆的。
螺纹钢（Q345）强度大，做螺母的丝扣没有光圆的容易。
对于光圆地脚螺栓而言，埋深一般为其直径的25倍，然后做一个120mm左右长的90度弯钩。
如果螺栓直径很大（如45mm）埋深太深的话，可以在螺栓端部焊方板，即做一个大头就可以了（不过也是有一定要求的）。
埋深和弯钩都是为了保证螺栓与基础的摩擦力，不至于使螺栓发生拔出破坏。
1基本简介地脚螺栓的抗拉能力就是圆钢本身的抗拉能力了，大小等于截面面积乘以许用应力值（Q235B:140MPa, 16Mn or Q345:170MPA）就是设计时的允许抗拉承载力。
2分类地脚螺栓可分为固定地脚螺栓、活动地脚螺栓、胀锚地脚螺栓和粘接地脚螺栓。
3用途1、固定地脚螺栓又称为短地脚螺栓，它与基础浇灌在一起，用来固定没有强烈振动和冲击的设备。
2、活动地脚螺栓又称为长地脚螺栓，是一种可拆卸的地脚螺栓，用于固定工作有强烈振动和冲击的重型机械设备。
3、胀锚地脚螺栓往往被用于固定静置的简单设备或辅助设备。
胀锚地脚螺栓的安装应该满足下列要求：螺栓中心到基础边缘的距离不小于7倍的胀锚地脚螺栓直径；安装胀锚地脚螺栓的基础强度不得小于10MPa；钻孔处不得有裂纹，注意防止钻头与基础中的钢筋、埋管碰撞；钻孔直径和深度应与胀锚地脚螺栓相匹配。
4、粘接地脚螺栓为近几年常用的一种地脚螺栓，其方法和要求同胀锚地脚螺栓。
但粘接时注意把孔内杂物吹净，并不得受潮。
4地脚锚栓别名加劲锚板地脚螺栓、焊接地脚螺栓、锚爪式地脚螺栓、筋板式地脚螺栓、地脚栓、地脚螺丝、地脚丝等。
专供埋于混凝土地基中，作固定各种机器、设备的底座用。
7字地脚螺栓为地脚螺栓中较常用的一款。
一般采用Q235钢材制作，强度高的使用Q345B或16Mn 材质加工，也有用40Cr材质加工8.8级强度的产品，偶尔也有用二级或三级螺纹钢加工。
地脚螺栓有毛料、粗杆、细杆不同形式之分。
毛料即原材料钢材不经改制，用圆钢或线材直接加工而成；粗杆或称为A型，细杆或称为B型，都由钢材改制成相应要求的杆径后加工而成。
路灯国家质量标准
路灯质量标准第一章总则1、为贯彻国家经委颁发的“工业企业全面质量管理办法”全面提高路灯设计、施工、运行水平，特制定本标准。
2、本标准要求路灯设计、检修、安装、运行等各项工作中均应遵照执行。
3、本标准从颁发之日起试行，在执行中应不断总结经验并根据安全生产发展的需要，进行修改和补充，使之逐步完善。
4、本标准与上一级规程有抵触时，应以上一级规程为准。
第二章灯具及附件第一节一般标准一、灯高1、灯具安装高度，同一街道灯具安装高度必须一致（发光中心到地面高度）。
小弯灯一米灯5-6米普通街道长臂灯和吊灯6.5-7.5米快车道弧型灯不低于8米慢车道弧型灯不低于6.5米2、特殊灯型根据设计要求安装，灯的高度在致相当于需要被照明马路的宽度。
只在一侧照明时H≌L 在两侧照明时H≌L/2 其中，H：灯具安装高度（米）L：路宽（米）二、灯具仰角1、灯具仰角街道宽度及灯具的配光曲线来决定，每条街道的仰角应一致。
2、灯头可调时，应使光源中心线落在路宽的L/3-1/2范围内。
3、对长臂灯（或支臂灯）灯身在安装后，灯头侧应比电杆侧仰起100毫米。
4、特殊灯具应根据配光曲线来决定灯具仰角。
第二节路灯灯具部分1、灯具应牢固端正，谢绝有松动，歪邪现象。
2、灯罩应完整无损，没有破碎。
3、搪瓷灯伞锈蚀，变形者应更换。
4、灯具反光镜面失效，应更换。
5、灯具反光镜在运输，安装过程中不应损坏或变形，灯罩应加胶圈，擦试明亮，灯口是瓷的破碎露铜时，应予调换。
6、灯具、灯身不能弯曲，各部分固定螺丝需加弹簧眼线紧好，谢绝松动。
7、铸铁灯头有裂纹，掉块不能使用，没有胶皮峦氛撸8、灯身抱箍要适合电杆，装置服贴不应过长。
9、灯身的透明罩和反光镜检修时应清扫擦拭干净，现场无法清扫的应更换。
10、透明罩的扣环应完整好用，防止掉罩应用可靠挂勾。
11、灯具防尘毡条要齐全，不齐的要修换。
12、灯坨与灯管法兰盘必须配套有得有裂纹有伤痕，螺丝要齐全，螺栓长度应能穿透灯坨法兰盘。
灯杆基础规范
灯杆基础规范篇一：灯杆常规的口径与相对应的基础尺寸灯杆常规的口径与相对应的基础尺寸路灯杆标准的高度有相对应的口径及路灯基础相对应的尺寸大小。
珀朗照明灯杆灯体采用优质Q235钢材,主杆为圆锥形杆,灯体内外路灯杆的基础及地脚螺栓的规格根据路灯杆不同的尺寸规格，路灯杆的混凝土基础规格也有所有不同，珀朗照明列出几个常见的规格供大家参考和使用：1、3-6米路灯基础规格：混凝土基础坑400mm见方，基础坑深600mm，预埋件常规尺寸为对角280mmx280mm，法兰盘250mmx250mm方形，安装4xM16的地脚螺栓，长为500mm。
适用于6米以下的，路灯，监控杆以及。
2、6-8米路灯基础规格：混凝土基础坑为600mm见方，基础坑深1000mm，对角孔距320mmx320mm，法兰盘300mmx300mm，安装4xM18的地脚螺栓。
适合小区、道路、公园、广场等场所。
3、10米左右路灯基础为：1000mm见方，1200-1500mm坑深，安装6个、10个地脚螺栓。
适用于高速路、道路、广场照明。
篇二：灯杆基础路灯基坑现场质量检查记录承包单位：扬州市星慧照明有限公司编号：AHKX-2012-124检测：日期：检验负责人：日期：路灯基础模板质量检查记录承包单位：扬州市星慧照明有限公司编号：AHKX-2012-124检测：日期：检验负责人：日期：钢筋安装现场质量检查记录表承包单位：扬州市星慧照明有限公司编号：AHKX-2012-124检测：日期：检测负责人：日期：钢筋网现场质量检查记录表承包单位：扬州市星慧照明有限公司编号：AHKX-2012-124检测：日期：检测负责人：日期：定远县京沪高铁连接线亮化工程灯杆基础混凝土现场质量检查记录表承包单位：扬州市星慧照明有限公司编号：AHKX-2012-124检测：日期：检测负责人：日期：篇三：灯杆基础4.5米路灯杆上口径60，下口径140，壁厚2.75或者3.0，地板240*240*106米路灯杆上口径60，下口径160，壁厚3.0，地板尺寸280*280*129米路灯杆上口径70，下口径180（190），壁厚3.0，地板尺寸320*320*14摘要:文章从城市道路照明施工的角度出发,重点探讨了有关城市道路照明的路灯基础、电缆管沟、电缆线路、控制系统和接地系统的施工图设计的基本方法,对从事道路照明设计的工程人员有一定的参考价值。
地脚螺栓
重量表
*地脚螺栓重量计算
谢谢观看
3、胀锚地脚螺栓往往被用于固定静置的简单设备或辅助设备。胀锚地脚螺栓的安装应该满足下列要求：螺栓 中心到基础边缘的距离不小于7倍的胀锚地脚螺栓直径；安装胀锚地脚螺栓的基础强度不得小于10MPa；钻孔处 不得有裂纹，注意防止钻头与基础中的钢筋、埋管碰撞；钻孔直径和深度应与胀锚地脚螺栓相匹配。
4、粘接地脚螺栓为近几年常用的一种地脚螺栓，其方法和要求同胀锚地脚螺栓。但粘接时ห้องสมุดไป่ตู้意把孔内杂物吹 净，并不得受潮。
地脚螺栓的安装规划地脚螺栓在基础内松动的处理在近拧紧地脚螺栓时，可能将螺栓拔活，此时应先螺栓调 整至原位置，并将螺栓周围的基础铲出足够的位置，然后在螺栓上焊纵横两个U形钢筋，最后用水将坑内清洗干 净并灌浆，待混凝土凝固到设计强度后再拧紧活地脚螺栓偏差的处理活地脚螺栓偏差的处理方法，大致与死地脚 螺栓的方法相同，只是可以将地脚螺栓拔出来处理。如螺栓过长，可在机床上切去一段再套螺纹；如螺栓过短， 可用热锻法伸长；如位置不符，用弯曲法矫正。
地脚锚栓
别名加劲锚板地脚螺栓、焊接地脚螺栓、锚爪式地脚螺栓、筋板式地脚螺栓、地脚栓、地脚螺丝、地脚丝等。 专供埋于混凝土地基中，作固定各种机器、设备的底座用。7字地脚螺栓为地脚螺栓中较常用的一款。一般采用 Q235钢材制作，强度高的使用Q345B或16Mn材质加工，也有用40Cr材质加工8.8级强度的产品，偶尔也有用二 级或三级螺纹钢加工。地脚螺栓有毛料、粗杆、细杆不同形式之分。毛料即原材料钢材不经改制，用圆钢或线材 直接加工而成；粗杆或称为A型，细杆或称为B型，都由钢材改制成相应要求的杆径后加工而成。焊接型地脚螺栓 由单头螺栓焊接加劲铁板后制成。其抗拉拔能力强。根据使用的条件不同，分别可以达到3.6级、4.8级、6.8级、 8.8级等等级。3.6级7字地脚螺栓的抗拉能力为钢材本身的抗拉能力。Q345B或16Mn原材料直接加工的地脚螺栓 其抗拉能力可达到5.8级的抗拉强度。4.8级、5.8级、6.8级及8.8级的抗拉强度参考GB/T3098.1中对于机械性能 的规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
路灯地脚螺栓数量及大小标准
螺栓的强度要求：螺栓的强度应满足设计要求，一般要求螺栓的抗拉强度不低于4.8级。
螺栓的强度要求与灯杆的重量和风压等因素有关，需要根据实际情况进行计算。
M16、M20的地脚螺栓一般来说高度在500mm到700mm大约采用的为主,数量4根,钢板厚度:定位钢板3mm、5mm,基座法兰盘10mm。
地脚螺栓采用优质钢材(A3)加工而成,顶端放50mm螺牙,并配上4只螺母4只垫片,下端以R100弯折150mm,整个基础共4根螺栓。
螺栓的长度应根据灯杆的尺寸和安装环境进行设计,最小不应小于100mm。
此外,螺栓头和螺母的六角尺寸应符合国家标准。
