三相电能表规格
三相电能表规格
三相电能表是用于测量三相交流电能消耗的仪表。
其规格通常包括以下方面：
1. 额定电压（Rated Voltage）：表示电能表能够正常工作的额定电压范围。
常见的额定电压包括220V、380V、440V等。
2. 额定电流（Rated Current）：表示电能表能够正常工作的额定电流范围。
常见的额定电流包括1A、5A、10A等。
3. 额定频率（Rated Frequency）：表示电能表能够正常工作的额定频率，通常为50Hz或60Hz。
4. 精度等级（Accuracy Class）：表示电能表的测量精度等级。
常见的精度等级有1.0级、0.5级、0.2级等，精度等级越高，测量精度越高。
5. 计量功能（Metering Functions）：电能表通常具有多种计量功能，如有功电能计量、无功电能计量、最大需量计量等。
6. 通信接口（Communication Interface）：现代的电能表通常具备通信接口，用于与外部系统进行数据通信和远程监控。
需要注意的是，具体的三相电能表规格和型号可能因制造商和应用领域而有所不同。
在选择和使用电能表时，应根据具体需求和相关标准要求，选择适合的规格和型号。

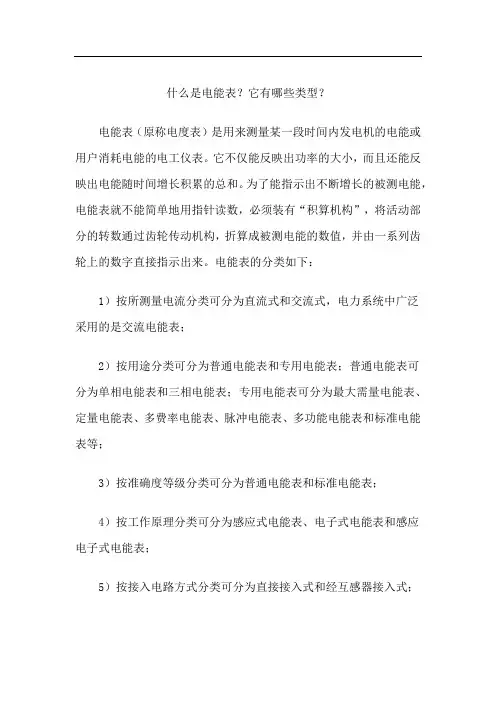

什么是电能表？它有哪些类型？
什么是电能表？它有哪些类型？电能表（原称电度表）是用来测量某一段时间内发电机的电能或用户消耗电能的电工仪表。
它不仅能反映出功率的大小，而且还能反映出电能随时间增长积累的总和。
为了能指示出不断增长的被测电能，电能表就不能简单地用指针读数，必须装有“积算机构”，将活动部分的转数通过齿轮传动机构，折算成被测电能的数值，并由一系列齿轮上的数字直接指示出来。
电能表的分类如下：1）按所测量电流分类可分为直流式和交流式，电力系统中广泛采用的是交流电能表；2）按用途分类可分为普通电能表和专用电能表；普通电能表可分为单相电能表和三相电能表；专用电能表可分为最大需量电能表、定量电能表、多费率电能表、脉冲电能表、多功能电能表和标准电能表等；3）按准确度等级分类可分为普通电能表和标准电能表；4）按工作原理分类可分为感应式电能表、电子式电能表和感应电子式电能表；5）按接入电路方式分类可分为直接接入式和经互感器接入式；6）按测量能量分类可分为单相有功、三相三线有功、三相四线有功、三相三线无功及三相四线无功电能表；7）按付款方式分类可分为普通电能表和定量电能表（磁卡电能表或投币电能表）。
电能表铭牌上有哪些标志？1）电能表的名称及型号：如DD862型单相电能表或DT862型三相有功电能表等。
2）计量单位名称或符号：如“kW·h”或“kvar·h”。
3）标定电流和额定最大电流：如5（10）A，即表示电能表的标定电流为5A，额定最大电流为10A，若额定电流小于标定电流的15%时，则只标明标定电流。
对于三相电能表应在前面乘以相数，如3×5（10）A；若经电流互感器接入式电能表应标明电流互感器的额定电流比。
4）额定电压：对于三相电能表的额定电压应在前面乘以相数，如3×380V；对于三相四线电能表应标明线电压与相电压，并用斜线分开，如3×380/220V；经电压互感器接入式电能表，应标明电压互感器的额定电压比。
电能表知识点总结
电能表知识点总结电能表，又称电表，是用来测量电气能量消耗的仪表。
在现代社会中，电能表被广泛应用于工业、商业和居民用电等领域，用于计量电能的消耗和收费。
电能表技术的发展与电力行业的发展密切相关，随着科技的进步，电能表的功能和性能也得到了不断的提升。
本文将介绍电能表的基本原理、分类、结构、工作原理、精度等知识点，以帮助读者了解电能表的基本知识。
一、电能表的基本原理电能表是通过测量电流和电压的大小来计算电能的消耗。
在电能表中，电流和电压信号经过一系列的处理和变换，最终转换为可以显示和记录的电能消耗值。
电能表的基本原理可以分为两个部分：电流测量和电压测量。
1. 电流测量原理电流测量是电能表中的一个重要部分，其原理是通过电流互感器或者电流互感器来测量电路中的电流大小。
电流互感器是一种变压器，可以将高压电流转换为低压电流，并提供给电能表进行测量。
通过电流测量，可以得到电路中的电流值，从而计算出电能的消耗。
2. 电压测量原理电压测量是电能表中的另一个重要部分，其原理是通过电压变压器来测量电路中的电压大小。
电压变压器是一种变压器，可以将高压电压转换为低压电压，并提供给电能表进行测量。
通过电压测量，可以得到电路中的电压值，从而计算出电能的消耗。
二、电能表的分类根据电能表的使用方式和计量对象的不同，电能表可以分为多种类型。
常见的电能表主要有静止式电能表、多功能电能表和电子式电能表等。
以下是对这几种电能表的简要介绍：1. 静止式电能表静止式电能表，也称为机械式电能表，是一种使用机械结构进行计量的电能表。
它使用机械装置来测量电流和电压，通过传统的机械式表盘来显示电能消耗值。
静止式电能表的优点是结构简单、成本低廉，但缺点是精度低、维护困难。
2. 多功能电能表多功能电能表是一种具有多种功能的电能表，可以同时测量、记录和分析电流、电压、功率因素、功率等参数。
它可以提供更丰富的数据信息，适合于工业和商业用电场景。
多功能电能表的优点是功能丰富、精度高，但缺点是价格较高。
20.电能表(电能表结构和工作原理)
电子式电能表与感应式电能表相 比主要优点有哪些？
▪ 测量精度高、频带宽、过载能力强、功率 小，由于可将测量值（脉冲）输出，故可 进行远方测量。此外，引入单片微机后， 可实现功能拓展，制成多功能和智能电能 表等。
什么是多功能电能表？
▪ 根据电力行业标准DL∕T614-1997对电子式 多功能电能表的定义：“凡是由测量单元 和数据处理单元等组成，除计量有功、无 功电能外，还具有分时、测量需量等两种 以上功能，并能显示、存储和输出数据的 电能表”。
电能表基础知识
电能计量的基本概念
▪ 随着国民经济的发展和人民生活水平的持续提高，电能已 得到越来越广泛的运用。电能有别于其它产品，首先它是 看不见、摸不着的，在使用的过程中无法直接通过人的感 观器官确定量的多少，必须通过专用的设备进行测量。这 种专门用于测量电能量的设备叫电能计量装置，既电能计 量的专用设备叫电能计量装置；其次电能不能存储，电力 企业的生产和销售是同时完成的，等用户使用后再测量是 无法测量的。所以在电能的生产、传输和使用中，电力部 门装设了大量的电能计量装置，以正确、及时了解各环节 中电能的数量。这些数据不仅是电力系统内部进行生产安 排调度的依据，还关系着国计民生和千家万户，尤其在如 今的社会主义市场经济条件下，更需要依法测量，保证测 量数值的准确、公正，以保护国家、电力用户和电力部门 的经济利益。如何对电能进行测量？又如何能够保证测量 的准确公正？这是一门复杂的学科，我们称它为电能计量。
▪ 精密级：0.01、0.05级，主要作为校验普通等级电能表的校验基准。
3按用途分：
▪
1）有功电能表；用于测量有功电量。
▪
2）无功电能表；用来计量发、供、用电的无功电能。
▪
3）最大需量表；是一种能计算用户耗电量的数量，还指示用户
电能表的基本结构和原理
电能表的基本结构和原理
电能表（Electric Meter）是电力公司使用的一种电流测量工具，它能够实时测量家庭和工厂消耗的电量大小。
一、电能表的基本结构
1.外壳：电能表采用了结实的外壳结构，通常是金属或铝材料，以便于防护内部的金属部件免受外界的干扰。
2.安装架：电能表的安装架是将整个电能表机械和电气部件组装在一起的金属支架；
3.机械组件：电能表机械组件主要包括显示器、转动环、测量杆、磁轭、携带框等；
4.电气组件：电能表电气组件主要包括电流互感器、电压互感器、电力电子元件、控制单元等。
二、电能表的工作原理
1.测量电流：通过将电流互感器连接于电路中，以主动态电流路作为测量输入，电流互感器可以将电流变化器变化成相应的电压信号；
2.测量电压：电压互感器将高压供电系统中的电压变换成相应的电压信号并发送给控制单元；
3.计量：电能表所用的控制单元将电流电压信号转换成一定比例的电力参数，然后将该参数激励转动环，最终实现电能表的计量功能；
4.显示：电能表的显示由转动环的旋转距离与表盘的比例来实现，从而将电能参数显示出来。
总之，电能表的基本结构和工作原理复杂，但都以测量电流和电压信号，以及电能参数的显示为核心运行方式，从而为电力公司实时测量出消耗的电量大小提供了重要保障。

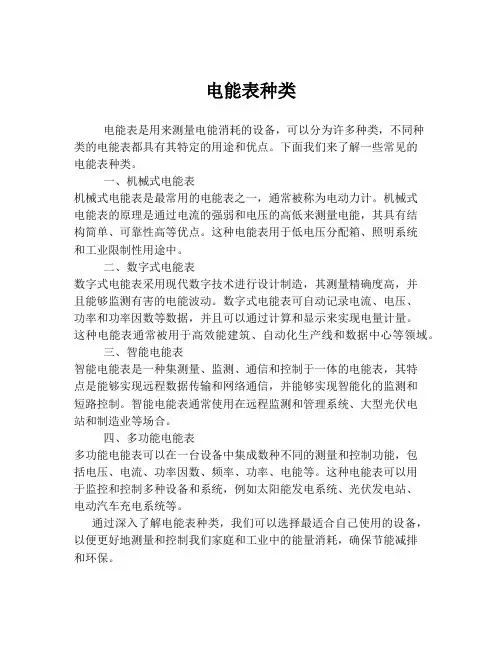

电能表种类
电能表种类
电能表是用来测量电能消耗的设备，可以分为许多种类，不同种
类的电能表都具有其特定的用途和优点。
下面我们来了解一些常见的
电能表种类。
一、机械式电能表
机械式电能表是最常用的电能表之一，通常被称为电动力计。
机械式
电能表的原理是通过电流的强弱和电压的高低来测量电能，其具有结
构简单、可靠性高等优点。
这种电能表用于低电压分配箱、照明系统
和工业限制性用途中。
二、数字式电能表
数字式电能表采用现代数字技术进行设计制造，其测量精确度高，并
且能够监测有害的电能波动。
数字式电能表可自动记录电流、电压、
功率和功率因数等数据，并且可以通过计算和显示来实现电量计量。
这种电能表通常被用于高效能建筑、自动化生产线和数据中心等领域。
三、智能电能表
智能电能表是一种集测量、监测、通信和控制于一体的电能表，其特
点是能够实现远程数据传输和网络通信，并能够实现智能化的监测和
短路控制。
智能电能表通常使用在远程监测和管理系统、大型光伏电
站和制造业等场合。
四、多功能电能表
多功能电能表可以在一台设备中集成数种不同的测量和控制功能，包
括电压、电流、功率因数、频率、功率、电能等。
这种电能表可以用
于监控和控制多种设备和系统，例如太阳能发电系统、光伏发电站、
电动汽车充电系统等。
通过深入了解电能表种类，我们可以选择最适合自己使用的设备，以便更好地测量和控制我们家庭和工业中的能量消耗，确保节能减排
和环保。
电能表介绍
电能表电能表俗称为电能表，是用来测量某一时间段发电机发出电能或负载消耗电能的仪表。
根据工作原理分类，电能表可分为感应系和电子系，在一般情况下，大多采用交流感应系电能表。
根据接入方式分类，电能表可分为单相有功、三相三线有功、三相四线有功、三相三线无功和三相四线无功。
根据付款方式，电能表可分为普通电能表和预付费电能表。
1.感应系电能表感应系电能表是利用电磁感应的原理制作的。
它由载流线圈产生交变磁场，在可动部分导体中产生感应电流，感应电流又和交变磁场相互作用产生驱动转矩，使仪表工作。
（1）单相电能表的结构和接线单相电能表由驱动元件（包括电压元件和电流元件）、转动元件、制动元件和计数机构等组成。
单相电能表的接线如图所示。
其接线要求如下：1）按负载电流大小选择适当截面的导线，电能表的标定电流应等于或略大于负载电流。
2）相线应接电流线圈首端（同名端一般用∗或＋号表示），零线应一进一出，相线、零线不能接反，否则会造成计量错误，甚至很不安全。
3）电能表电压连接片（电压小钩）必须连接牢固。
4）开关、熔断器应接在负载侧。
（2）三相有功电能表的接线原理三相有功电能表的接线原理如图所示。
2.电子系电能表由于微电子技术和计算机技术的发展，高精度、高可靠性的电子元器件以及大规模集成电路的大量应用，使得电能表的电子化成为可能。
电子系电能表就是采用微电子技术来计量电能的仪表，如果采用微机芯片也可称智能化仪表。
一般它采用超低功耗大规模集成电路和SMT工艺制造，由于没有感应式电能表的电压、电流元件的铁心和线圈，自身重量轻、功率消耗小，这大大提高了产品的节能性和可靠性，且延长了使用寿命；而且，它具有补遗、叠加、超容量报警、预警提醒、断电警告、自动拉闸断电、使用各种特殊软件（如防窃电软件）及与计算机直接联网进行远程抄表等功能，在20世纪90年代就已经得到了广泛的应用。
3.电能表常见故障与检修（1）感应系电能表常见故障与检修感应系电能表常见故障及排除方法见下表。
电能表使用方法
电能表使用方法电能表的使用方法如下：1.打开电能表端钮盒盖，然后按接线图连接各端钮接线，接通电源。
2.用户将预购电量IC卡按卡上箭头方向（金属触点面向左）插入表内，显示器首先显示F1而后显示本次所购电量，再稳定显示F2而后显示器显示原剩余电量加上新购电量之和为当前剩余电量，此时可取下IC卡，显示熄灭。
3.当用户用电时，脉冲指示灯会随之闪亮。
4.预付费电表在正常使用过程中，自动对所购电量作递减计算。
当电能表内剩余电量小于20度时，显示器显示当前剩余电量提醒用户购电。
当剩余电量等于10度时，停电一次提醒用户购电，此时用户需将IC卡插入电能表一次恢复供电。
当剩余电量为零时，停止供电。
5.一表一卡，用户每次新购电量后，只能插入自己的电表输入一次有效电量。
希望以上信息对你有所帮助，如果你在使用电能表过程中遇到任何问题，建议咨询专业人士或者厂家寻求帮助。
电能表的功能包括：1.电能计量功能：可以计量电能的消耗，帮助用户了解所使用的电量和电费情况。
2.分时复费率功能：具有不同的时段费率，可以根据不同时段进行计费，如峰、谷、平不同时段，并可选择是否启用峰、谷、平不同费率。
3.事件记录功能：可以记录一些特定事件，如开盖、断相、逆相序、清零、反向电量计入正向电量等，这些功能可以防止用户非法取掉或截断电压、电流接线。
4.显示及存储功能：采用LCD显示近3月电量数据，可显示总电量及A、B、C分相电量，同时具有存储功能，可以存储用电量、费率等数据。
5.数据输出、通讯功能：可以通过按键、红外掌机及RS485通讯口抄表，配合抄表系统，可抄读电表的各项电量数据，支持DL/T645-2007多功能电能表通讯规约。
6.防盗电功能：用户如非法取掉或截断电压、电流接线，电表会发出报警信号，直到用户恢复正常用电。
总之，电能表的功能多种多样，具体功能可能因品牌和型号不同而有所差异。
用户在使用电能表时应该根据实际需求选择适合的型号，并按照使用说明正确使用和保养。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电能表
定义：电能表是用来测量电能的仪表，俗称电度表、火表。
分类:
按用途：工业与民用表、电子标准表、最大需量表、复费率表
按结构和工作原理：感应式（机械式）、静止式（电子式）、机电一体式（混合式）
按接入电源性质：交流表、直流表
按准确级：常用普通表：0.2S、0.5S、0.2、0.5、1.0、2.0等
标准表：0.01、0.05、0.2、0.5等
按安装接线方式：直接接入式、间接接入式
按用电设备：单相、三相三线、三相四线电能表
名牌名称及型号：
第一部分：类别代号：D ：电能表
第二部分：组别代号：
第一字母S:三相三线T:三相四线X:无功B:标准Z：最高需量D：单相
第二字母F:复费率表S:全电子式D:多功能Y:预付费
第三部分：设计序号：阿拉伯数字
第四部分：改进序号：用小写的汉语拼音字母表示
第五部分：派生号T:湿热和干热两用TH:湿热带用G:高原用H:一般用F:化工防腐用；K:开关板式J:带接收器的脉冲电能表
还标有①或②的标志，①代表电能表的准确度为1%，或称1级表；②代表电能表的准确度为2%，或称2级表。
还标有产品采用的标准代号、制造厂、商标和出厂编号等。
电能计量单位：
有功电能表kW • h
无功电能表kvar • h
字轮计度器窗口（液晶显示窗口）：
整数位和小数位不同颜色，中间小数点；各字轮有倍乘系数（无小数点时）多功能表液晶显示有整数位和小数位两位
准确度等级：
相对误差，用置于圆圈内的数字表示
标定电流和额定最大电流：
标定电流（额定电流）：标明于表上作为计算负载的基数电流值：I b
额定最大电流：电能表能长期正常工作，误差和温升完全满足要求的最大电流值：Imax
额定电压：
单相电能表标注：220V
三相表有三种标注法：
a.直接接入式三相三线：3×380V
b.直接接入式三相四线：3×380/220V
电能表常数：电能表记录的电能与转盘转数或脉冲数之间关系的比例数：r/kWh；imp/kWh
额定频率：50Hz
原理及应用
电能表的工作原理是：当把电能表接入被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流分别在它们的铁芯中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩（主
动力矩）而转动。
负载消耗的功率越大，通过电流线圈的电流越大，铝盘中感应出的涡流也越大，使铝盘转动的力矩就越大。
即转矩的大小跟负载消耗的功率成正比。
功率越大，转矩也越大，铝盘转动也就越快。
铝盘转动时，又受到永久磁铁产生的制动力矩的作用，制动力矩与主动力矩方向相反；制动力矩的大小与铝盘的转速成正比，铝盘转动得越快，制动力矩也越大。
当主动力矩与制动力矩达到暂时平衡时，铝盘将匀速转动。
负载所消耗的电能与铝盘的转数成正比。
铝盘转动时，带动计数器，把所消耗的电能指示出来。
这就是电能表工作的简单过程。
按原理划分，电能表分为感应式和电子式两大类：
感应式电能表采用电磁感应的原理把电压、电流、相位转变为磁力矩，推动铝制圆盘转动，圆盘的轴（蜗杆）带动齿轮驱动计度器的鼓轮转动，转动的过程即是时间量累积的过程。
因此感应式电能表的好处就是直观、动态连续、停电不丢数据。
感应式电能表对工艺要求高，材料涉及广泛，有金属、塑料、宝石、玻璃、稀土等等，对此，产品的相关材料标准都有明确的规定和要求，用低价的劣质材料代替标准规格的材料是影响电能表产品质量的主要问题之一，因此像大多数商品一样，价格过低的商品不会有好的质量保证。
感应式电能表的生产工艺复杂，但早已成熟和稳定，工装器具也全面配套。
生产环境对温度、湿度和空气净化度的要求较高。
近十余年来在杭州、宁波、温州等地发展形成的电能表的材料和零部件市场具有相当的规模，形成鲜明的中国集约化大生产的特色，这也是那里生产的电能表在市场上具有价格优势的主要因素之一。
电子式电能表运用模拟或数字电路得到电压和电流向量的乘积，然后通过模拟或数字电路实现电能计量功能。
由于应用了数字技术，分时计费电能表、预付费电能表、多用户电能表、多功能电能表纷纷登场，进一步满足了科学用电、合理用电的需求。
电子式电能表在江苏、浙江、深圳一带的产量较高，这与电子产品集中在这一地区是一致的，也正是由于材料和零部件市场条件优越的原因，形成价格的竞争力。
目前从总体来看，感应式电能表与电子式电能表相比，感应式电能表生产的数量为多。
但电子式电能表的产量有明显上升的趋势。
2.按测量电能的准确度等级划分，一般有1级和2级表：1级表示电能表的误差不超过±1％；2级表示电能表的误差不超过±2％3.按附加功能划分，有多费率电能表、预付费电能表、多用户电能表、多功能电能表、载波电能表等：多费率电能表或称分时电能表、复费率表，俗称峰谷表，是近年来为适应峰谷分时电价的需要而提供的一种计量手段。
它可按预定的峰、谷、
平时段的划分，分别计量高峰、低谷、平段的用电量，从而对不同时段的用电量采用不同的电价，发挥电价的调节作用，鼓励用电客户调整用电负荷，移峰填谷，合理使用电力资源，充分挖掘发、供、用电设备的潜力。
属电子式或机电式电能表；预付费电能表俗称卡表。
用IC卡预购电，将IC卡插入表中可控制按费用电，防止拖欠电费。
属电子式或机电式电能表；多用户电能表一只表可供多个用户使用，对每个用户独立计费，因此可达到节省资源，并便于管理的目的，还利于远程自动集中抄表。
属电子式电能表；多功能电能表集多项功能于一身。
属电子式电能表；载波电能表利用电力载波技术，用于远程自动集中抄表。
属电子式电能表。
[编辑本段]
使用
使用电能表时要注意，在低电压（不超过500伏）和小电流（几十安）的情况下，电能表可直接接入电路进行测量。
在高电压或大电流的情况下，电能表不能直接接入线路，需配合电压互感器或电流互感器使用。
对于直接接入线路的电能表，要根据负载电压和电流选择合适规格的，使电能表的额定电压和额定电流，等于或稍大于负载的电压或电流。
另外，负载的用电量要在电能表额定值的10％以上，否则计量不准。
甚至有时根本带不动铝盘转动。
所以电能表不能选得太大。
若选得太小也容易烧坏电能表。
