工业自动化概述
简述对工业自动化的认识
简述对工业自动化的认识工业自动化是指利用各种自动化技术和设备，对工业生产过程进行控制和管理，以提高生产效率、降低生产成本、提高产品质量和保证生产安全的一种生产方式。
下面将从几个方面简要介绍对工业自动化的认识。
一、工业自动化的定义1.1 工业自动化是利用各种自动化技术和设备，实现工业生产过程的自动控制和管理。
1.2 工业自动化是将人的思维和行为模型转化为自动化系统的过程，实现生产过程的自动化执行。
1.3 工业自动化是通过传感器、执行器、控制器等设备，实现对生产过程的监测、控制和优化。
二、工业自动化的优势2.1 提高生产效率：自动化系统可以实现连续、高效的生产过程，大大提高生产效率。
2.2 降低生产成本：自动化系统可以减少人力成本、节约能源消耗，从而降低生产成本。
2.3 提高产品质量：自动化系统可以减少人为因素的干扰，保证产品质量的稳定性和一致性。
三、工业自动化的应用领域3.1 制造业：工业机器人、自动化生产线等自动化设备广泛应用于制造业，提高生产效率和产品质量。
3.2 化工行业：自动化控制系统在化工生产过程中起到重要作用，提高生产安全性和环保性。
3.3 物流行业：自动化仓储系统、自动导航AGV等设备在物流行业中得到广泛应用，提高物流效率和准确性。
四、工业自动化的发展趋势4.1 智能化：工业自动化系统将越来越智能化，具备自学习、自适应和自优化的能力。
4.2 互联网化：工业自动化系统将与互联网技术结合，实现设备之间的信息共享和远程监控。
4.3 灵活化：工业自动化系统将越来越灵活，能够适应不同生产需求和环境变化。
五、工业自动化的挑战5.1 技术更新换代：工业自动化技术更新换代迅速，企业需要不断学习和更新技术。
5.2 人才短缺：工业自动化领域需要专业人才，人才短缺是一个挑战。
5.3 安全风险：工业自动化系统存在被黑客攻击、系统故障等安全风险，需要加强安全保护。
综上所述，工业自动化是一种重要的生产方式，具有提高生产效率、降低成本、提高产品质量等优势，广泛应用于制造业、化工行业、物流行业等领域。
工业自动化简介
工业自动化简介工业自动化是指利用计算机、传感器、执行器等先进技术，对工厂和生产过程进行自动化控制和管理的一种技术手段。
它旨在提高生产效率、降低生产成本、改善产品质量和稳定性，并提供更安全、舒适的工作环境。
工业自动化的关键是实现生产过程的自动化控制。
通过采集和处理传感器获取的各种数据，计算机系统能够准确地掌握生产过程中的各种参数和状态，根据预先设定的控制策略，自动调节生产设备的运行状态，实现对生产过程的精确控制。
工业自动化的应用范围非常广泛。
从传统的制造业到现代的高科技产业，几乎所有的工业领域都可以应用自动化技术。
例如，汽车制造业中的焊接、装配、喷涂等工序可以通过自动化设备来完成；电力行业中的发电、输电、配电等环节可以通过自动化系统进行监控和管理；化工行业中的流程控制、仪表监测等操作可以通过自动化控制系统来实现。
工业自动化的优势主要体现在以下几个方面：1. 提高生产效率。
自动化设备可以实现连续、高速、精确的生产操作，大大提高了生产效率。
与人工操作相比，自动化设备可以持续不间断地工作，无需人员休息和交接，从而有效地减少了生产中的停机时间和生产周期。
2. 降低生产成本。
自动化设备可以减少人工操作的需求，降低了劳动力成本。
同时，自动化设备的运行稳定性高，故障率低，减少了维修和保养成本。
此外，通过自动化控制，可以精确地控制生产过程中的各种参数，减少了原材料和能源的浪费，进一步降低了生产成本。
3. 改善产品质量和稳定性。
自动化设备可以精确地控制生产过程中的各种参数，保证产品的质量和稳定性。
通过自动化控制，可以实现对生产过程的实时监测和调节，及时发现并纠正生产中的问题，减少了产品的次品率和退货率。
4. 提供更安全、舒适的工作环境。
自动化设备可以完成一些危险、重复、繁琐的工作，减少了人工操作中的安全风险和劳动强度，提供了更安全、舒适的工作环境。
此外，自动化设备的操作界面通常设计简单、直观，操作人员只需进行少量的人机交互，减轻了操作人员的工作负担。
工业自动化简介
工业自动化简介工业自动化是指通过机器和设备之间的自动化控制，实现生产过程的全面自动化的技术和方法。
它可以使生产效率大幅提升、降低劳动强度、保证产品质量，是现代工业生产的重要组成部分。
1. 工业自动化的概念和意义工业自动化是指利用计算机、仪表、传感器等现代化技术手段，对生产过程进行监测、控制和优化，从而实现生产过程的全面自动化。
它的出现，不仅仅改变了传统工业生产的方式，还为工业发展注入了新的活力。
工业自动化的意义在于提高生产效率和质量。
通过自动化设备和技术，可以实现生产过程的高度标准化和规范化，从而有效提高生产效率。
同时，自动化系统可以减少人工操作，减轻劳动强度，提高工作环境的安全性。
2. 工业自动化的发展历程工业自动化的发展可以追溯到19世纪末的工业革命时期。
当时，蒸汽机的出现使得生产工艺自动化成为可能。
随着电气技术、电子技术、计算机技术的发展，工业自动化呈现出了跨越式的发展。
从最早的传动装置自动化，到今天的计算机集成生产系统，工业自动化的应用领域不断扩大，应用范围不断深化。
3. 工业自动化的应用领域工业自动化的应用领域非常广泛。
在制造业中，工业自动化广泛应用于汽车制造、电子设备制造、机械加工等领域。
在能源领域中，工业自动化被广泛应用于电力系统、石油化工等行业。
在交通领域，工业自动化可以实现城市交通控制、航空管制等功能。
此外，工业自动化还广泛应用于矿业、金融、物流等领域。
4. 工业自动化的关键技术工业自动化的实现需要依赖一系列关键技术的支持。
其中，传感器技术、控制技术、通信技术和计算机技术是工业自动化的四大支撑技术。
传感器技术是工业自动化的基础，它可以将物理量转化为电信号，用于监测和控制。
控制技术用于对生产过程进行调节和控制，确保其稳定性和高效性。
通信技术则实现了自动化设备之间的信息交换和联动，实现了生产系统的整体协调性。
计算机技术则提供了数据处理、分析和优化的能力，从而实现了智能化的工业自动化系统。
工业自动化数字化与智能化
工业自动化的发展经历了三个阶段：机械化、电气化、自动化。目前，随着数字化和智能化技术的不断发展，工业自动化正朝着更高层次的方向发展。
总结词：发展历程
详细描述：工业自动化的发展经历了机械化、电气化、自动化三个阶段。随着数字化和智能化技术的不断发展，工业自动化正朝着更高层次的方向发展。
总结词：应用领域
总结词
数字化工业自动化的优势在于提高生产效率、降低能耗和成本、提高产品质量和可靠性等方面。然而，它也面临着数据安全和隐私保护、技术更新和维护等挑战。
详细描述
数字化工业自动化能够显著提高生产效率，降低能耗和人力成本，提高产品质量和稳定性。同时，它还可以实现生产过程的可视化和优化，提供有价值的数据洞察力。然而，数字化工业自动化也面临着一些挑战，如数据安全和隐私保护问题、技术更新和维护成本、人才短缺等。为了充分发挥数字化工业自动化的优势，需要加强数据安全保护、完善技术标准和规范、加强人才培养和培训等方面的工作。
技术更新与迭代
智能化改造需要大量的资金和技术支持，对于中小企业而言可能存在一定的门槛。
高昂的投入成本
04
CHAPTER
工业自动化数字化与智能化的融合发展
数字化和智能化技术能够实现自动化生产，减少人工干预，提高生产效率。
提高生产效率
提升产品质量
降低成本
增强企业竞争力
通过精准控制和实时监测，数字化和智能化技术能够提高产品质量和稳定性。
VS
自动化生产线通过人工智能技术升级，实现生产过程的自适应、自学习和自决策。
详细描述
在自动化生产线的基础上，引入人工智能技术，如机器学习、深度学习等，对生产数据进行处理和分析，实现生产过程的自适应调整、故障预测和预防、生产计划的自学习优化等。人工智能升级提高了生产线的智能化水平，减少了人工干预，提高了生产效率和产品质量。

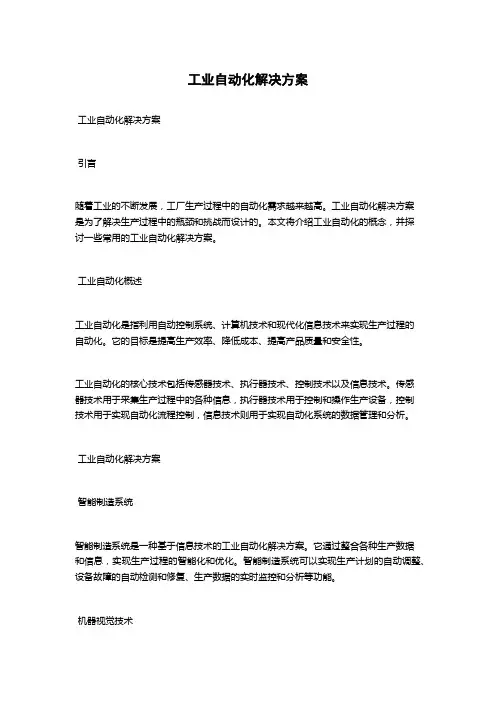

工业自动化解决方案
工业自动化解决方案工业自动化解决方案引言随着工业的不断发展，工厂生产过程中的自动化需求越来越高。
工业自动化解决方案是为了解决生产过程中的瓶颈和挑战而设计的。
本文将介绍工业自动化的概念，并探讨一些常用的工业自动化解决方案。
工业自动化概述工业自动化是指利用自动控制系统、计算机技术和现代化信息技术来实现生产过程的自动化。
它的目标是提高生产效率、降低成本、提高产品质量和安全性。
工业自动化的核心技术包括传感器技术、执行器技术、控制技术以及信息技术。
传感器技术用于采集生产过程中的各种信息，执行器技术用于控制和操作生产设备，控制技术用于实现自动化流程控制，信息技术则用于实现自动化系统的数据管理和分析。
工业自动化解决方案智能制造系统智能制造系统是一种基于信息技术的工业自动化解决方案。
它通过整合各种生产数据和信息，实现生产过程的智能化和优化。
智能制造系统可以实现生产计划的自动调整、设备故障的自动检测和修复、生产数据的实时监控和分析等功能。
机器视觉技术机器视觉技术是用于自动检测和识别产品质量的工业自动化解决方案。
它通过使用摄像头和图像处理算法，对产品进行检测和分析。
机器视觉技术可以帮助企业快速检测产品的外观和尺寸，提高产品质量的稳定性和一致性。
机器人技术机器人技术是工业自动化解决方案中最常见的一种。
它可以替代人工完成重复性、繁重或危险的工作。
机器人可以根据预设的指令，按照规定的路径和顺序完成工作。
机器人技术可以提高生产效率、降低劳动力成本和减少人为错误。
物联网技术物联网技术是将传感器、执行器和控制系统等设备连接到互联网上，实现设备之间的互联和数据的共享。
物联网技术可以实现生产过程的远程监控和控制、设备的自动诊断和维护、生产数据的实时传输和分析等功能。
通过物联网技术，企业可以实现生产过程的高度智能化和可视化。
结论工业自动化解决方案是为了提高生产效率、降低成本和提高产品质量而设计的。
本文介绍了一些常用的工业自动化解决方案，包括智能制造系统、机器视觉技术、机器人技术和物联网技术。
工业自动化的自动化生产流程设计
目录
工业自动化概述自动化生产流程设计基础自动化生产流程的设计步骤自动化生产流程的关键技术自动化生产流程的应用案例
01
CHAPTER
工业自动化概述
工业自动化是指在工业生产过程中，通过自动控制、检测、优化、调度和管理等一系列手段，实现生产过程的自动化和智能化，提高生产效率、降低成本、提升产品质量。
总结词
卫生安全、高程注重卫生安全和标准化，通过自动化设备实现高效、连续的生产，提高产品质量和降低人工干预。
THANKS
感谢您的观看。
调试与优化
对生产线员工进行自动化操作和维护培训，提高员工的技能水平。
人员培训
按照设计的自动化生产流程进行生产，确保产品质量和产量达标。
生产实施
根据实际生产情况，对自动化生产流程进行持续优化，提高生产效益。
持续优化
04
CHAPTER
自动化生产流程的关键技术
传感器技术是自动化生产流程中的重要组成部分，用于检测和测量各种物理量，如温度、压力、流量和位置等。
确定自动化水平
根据企业战略和成本效益分析，确定自动化生产线的自动化水平。
需求变更管理
在需求分析阶段，应充分考虑未来可能的需求变更，以便灵活应对。
03
02
01
将各模块和设备集成到自动化生产系统中，实现信息交互和协同工作。
系统集成
对集成后的系统进行功能和性能测试，确保系统稳定可靠。
系统测试
根据测试结果，对系统进行调试和优化，提高生产效率。
传感器技术通过将物理量转换为电信号或数字信号，为自动化系统提供实时、准确的数据，以实现精确控制和优化生产过程。
传感器技术的发展趋势包括高精度、高可靠性和智能化，以满足不断升级的自动化生产需求。
工业自动化概述与基本概念
工业自动化概述与基本概念随着科技的不断进步，工业自动化正越来越受到人们的关注。
它是一种利用先进的技术和设备来代替人力完成生产过程中各种繁杂任务的方式。
工业自动化的出现不仅提高了生产效率，降低了劳动成本，还改善了产品质量和工作环境。
本文旨在简要介绍工业自动化的概念和基本原理，并对其中的一些关键概念进行解析。
一、工业自动化的定义和概念工业自动化是指利用计算机、控制技术和传感器等设备，通过对生产过程进行监控和控制，从而实现生产过程的自动化和智能化。
它主要包括自动控制、自动检测、自动计量和自动调节等方面的内容。
工业自动化的核心是自动控制，即通过对生产过程的监测和反馈，实现对设备、机器和系统的自动控制，以提高生产效率和产品质量。
二、工业自动化的基本原理和组成1. 传感器技术：传感器是工业自动化系统中不可或缺的组成部分。
它能够将各种形式的信号（如温度、压力、湿度等）转换为电信号，并传递给计算机或控制装置。
传感器的选择和使用对于工业自动化的稳定性和精确性至关重要。
2. 控制器：控制器是工业自动化中的关键设备。
它根据传感器的反馈信号，对生产过程进行监控和控制，以确保设备和系统的正常运行。
控制器可以是基于硬件的可编程逻辑控制器（PLC），也可以是基于软件的工业控制计算机。
3. 执行器技术：执行器负责将控制信号转化为动作，并对生产过程进行操作和调节。
常见的执行器包括电动机、液压系统和气动系统等。
根据具体需要，选择合适的执行器对于工业自动化的运行效果起到至关重要的作用。
4. 通讯网络：通讯网络在工业自动化系统中起到连接各个设备和单元的桥梁作用。
它能够实现设备之间的数据传输和信息共享，为整个自动化系统的协调运行提供支持。
三、工业自动化的应用领域工业自动化广泛应用于各行各业，涉及到生产流程的各个环节。
以下是一些常见的工业自动化应用领域：1. 制造业：在制造业中，工业自动化可以实现生产线上的各种操作，如装配、加工、包装等。
工业自动化
电力系统是一个分布面广、设备量大、信息参数多的系统，发电厂发出电能供给用户，必须经几级变压器变 压才能传输。各级电压通过输电线路向用户供电，电压从低到高，再从高到低，以利于能量的传送。电压的变换， 形成不同的电压级别，形成一个个不同电压级别的变电站，变电站之间是输电线，因而形成了复杂的电力网拓扑 结构。电网调度正是按照电网的这种拓扑结构进行管理和调度的。
需求动力：市场竞争加剧，要求产品更新快，产品质量高，并适应大中批量生产需要和减轻劳动强度。主要 特点：此阶段主要以自动生产线为标志，其主要特点是：在单机自动化的基础上，各种组合机床、组合生产线出 现，同时软件数控系统出现并用于机床，CAD、CAM等软件开始用于实际工程的设计和制造中，此阶段硬件加工设 备适合于大中批量的生产和加工。典型成果和产品：用于钻、镗、铣等加工的自动生产线。
设备技术及制作
01
管理控制
02
电网调度
03
柔性制造
04
分类
06
多智能体
05
智能制造
热点技术
整子系统
仓库自动化
管理控制
随着国民经济的发展，人民生活水平的提高，电能的需要也在不断地增加，发电设备也相应增多，电网结构 和运行方式也越来越复杂，人们对电能质量的要求也越来越高。为了保证用户的用电，必须对电网进行管理和控 制。
分类
●机器柔性当要求生产一系列不同类型的产品时，机器随产品变化而加工不同零件的难易程度。 ●工艺柔性一是工艺流程不变时自身适应产品或原材料变化的能力；二是制造系统内为适应产品或原材料变 化而改变相应工艺的难易程度。 ●产品柔性一是产品更新或完全转向后，系统能够非常经济和迅速地生产出新产品的能力；二是产品更新后， 对老产品有用特性的继承能力和兼容能力。 工业自动化●维护柔性采用多种方式查询、处理故障，保障生产正常进行的能力。 ●生产能力柔性当生产量改变、系统也能经济地运行的能力。对于根据订货而组织生产的制造系统，这一点 尤为重要。 ●扩展柔性当生产需要的时候，可以很容易地扩展系统结构，增加模块，构成一个更大系统的能力。 ●运行柔性利用不同的机器、材料、工艺流程来生产一系列产品的能力和同样的产品，换用不同工序加工的 能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
瓶装线, 汽车生产线… 柔性生产线, 仓库, 港口 行李、邮包包装、识别
供电、供热、通风, 空气质量 (HVAC) 门禁, 防火, 停车场,....
地铁,城铁、 铁路、民航、公交 汽车、轮船、飞机、火箭、卫星...
CTEC
Li Xiangjian
工业自动化概述
李相建 广利核系统工程有限公司
2007.08.20
1
真诚地为用户设想
CTEC 1. 自动化的重要性
2. 自动化应用举例
3. 典型工厂与控制
3.1
开环与闭环控制
3.2
连续过程
3.3
离散过程
3.3
混合过程
4. 控制的层次
5. 控制系统的结构
6. 普通仪表与 P&ID 图
电力配电网 100’000 - 10’000’000 点 信息流: > 5 kbit/s. 人的处理能力: 需要 25 bit/s 如果没有自动控制, 则要200 工程师
Li Xiangjian
工厂的运行没有数据的自动处理不可想象
5
真诚地为用户设想
CTEC
对自动控制系统的基本技术要求
信息流的过程处理：控制系统的基本功能 -- 采集数据、处理数据 确保安全和可用：控制系统本身的运行应该是安全而可靠的 减少人力成本：控制系统的结果应该能减低对人的依赖要求
6.1
开关量检测仪表
6.2
模拟量检测仪表
6.3
P&ID
Li Xiangjian
目录
2
真诚地为用户设想
CTEC
Li Xiangjian
1. 自动控制的重要性
3
真诚地为用户设想
CTEC 能源的产生 能源的输送 能源的分配 过程工业
制造业 仓储 楼宇控制
交通
Li Xiangjian
自动控制应用
水, 煤, 气, 油, 风, 太阳能,核
Li Xiangjian
8
真诚地为用户设想
CTEC
制造
设备的设计 设备的制造
组装
实施 调试
客户服务
维护
回收
Li Xiangjian
产品制造的生命周期 (例: 机车)
控制l
空调
刹车
整体车厢的设计在组装开始前完成
服务的开始
刹车
替换
刹车
服务的结束
10
真诚地为用户设想
CTEC
国际上自动化行业三种不同的商业模式
CH-SE FR JP US US JP US US FR UK DE IT
Brown Boveri, ASEA, CE, Alfa-Laval, Elsag-Bailey Alsthom, GEC, CEGELEC, ABB Power,..
Fisher Rosemount
Allen Bradley, Rockwell,.. Télémécanique, Square-D, ... Foxboro, Siebe, BTR, Triconex,… Plessey, Landis & Gyr, Stäfa, Cerberus,..
•
简化统一的人机界面
•
需要数据处理、显示、数据库、专家系统
-> 人机界面 HMI (Human-Machine Interface )
减少维护成本
•
软件配置和升级
•
在线修改和编程
•
冗余和设备生命期成本控制
-> 设备管理工具
缩短生产制造周期
•
与管理系统（MES、ERP）相连
•
可以加快对市场的响应速度
-> 商业过程、数据挖掘
提供基础技术 (机械、电子)
提供控制设备 (控制和命令)
提供工程服务 (设计和试车)
工程总承包商: 根据项目需要组织、集成不同设备供应商的设备. 交钥匙工厂: 用户只雇佣监理来监督工程总承包商的工程实施 趋势: 越来越多的工程总承包商开始通过运营工厂来完成收入
同样，越来越多的设备供应商要根据设备的实际运行情况完成收入
在国外降低人力成本是推动自动化的重要力量 而在国内更看重控制系统对生产品质、优化生产过程的作用
Li Xiangjian
6
真诚地为用户设想
自动控制可发挥的作用
CTEC
过程优化 能源, 材料和工作量的降低
•
质量改进, 减少次品, 控制污染
•
增加可用性和安全性
-> 需要采集大量的“过程变量” 并计算
减少人力成本
SS
地区控制中心
地区控制中心
SS
调度
SY
PP
PP
发电站
SS
变电站
SS PP
PPBiblioteka SY有大量的 “点” (发电站、变压器、短路器、子站) 地理上覆盖范围广. 由于全国联网，发电站、变电站的运行对整个系统有较大影响，严重故障会引起网络崩溃
Li Xiangjian
14
真诚地为用户设想
CTEC
港口
从装船计划到起重装 船到仓库控制
Li Xiangjian
15
真诚地为用户设想
CTEC
楼群控制
Li Xiangjian
16
真诚地为用户设想
CTEC
交通管制
火灾 门禁 供电、供热 水 通风、环境控制 污染监视 闭路摄像 照明 交通流量控制,....
Li Xiangjian
17
真诚地为用户设想
CTEC
Li Xiangjian
仓储
极度依赖于控制系统
Li Xiangjian
11
真诚地为用户设想
CTEC
Li Xiangjian
2. 自动化应用举例
12
真诚地为用户设想
CTEC
Swiss electricity interconnection network
Li Xiangjian
13
真诚地为用户设想
CTEC
电力传输网
国际控制中心
SS
变电站
国家控制中心
控制系统要连接到： * 供应链管理 SCM, * 订单 * 客户关系 CRM * 企业资源计划 ERP
18
真诚地为用户设想
CTEC 原料供应 一次过程 (风、蒸汽)
二次过程 (电压/频率)
能源发送 (变电站)
Li Xiangjian
7
真诚地为用户设想
CTEC 公司
全球主要的自动控制系统供应商
总部
主要的合并
ABB Alstom Yokogawa Emerson General Electric Hitachi Honeywell Rockwell Automation Schneider Electric Invensys Siemens Ansaldo
4
真诚地为用户设想
工厂的信号量
CTEC 25年前的电站
100 个测量和执行点 模拟仪表和模拟控制 一个中央控制器用于数据监视. 今天的火电站（300MW、600MW 机组） 10，000点，包括
8‘000 开关量和模拟量测量点 2‘000 输出点 1‘000 微控制器和逻辑控制器
核电站 二～三倍于常规电站
