常用视频音频接口大集合第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus 通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（S kype）或打印机等外设等连接到PC。
理论上单个USB host控制器可以连接最多127个设备。
USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。
注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USB host控制器以及USB设备决定。
USB 可以通过连接线为设备提供最高5V，500mA的电力。
USB接口有3种类型：- Type A：一般用于PC- Type B：一般用于USB设备- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为Type B（连接设备）USB MiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V 500mA的电力。
移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。
目前，数据传速率为400Mbp s的IEEE-1394标准正被800Mbps的IEEE-1394b （或Firewire-800）所取代。
普通火线设备使用的6针线缆可提供电源，另外还有一种不提供电源的4针线缆。
Firewire-800设备使用的是9针线缆以及接口。
一头6针，一头4针的1394连接线1394扩展卡挡板，提供两个6针接口以及一个较小的4针接口可提供电源的6针接头不提供电源的4针接头，一般用于数码摄像机以及笔记本电脑Cinch RCA（复合视频，音频，HDTV分量）这种接口通过同轴电缆传输多种电信号。
音视频端子大集合

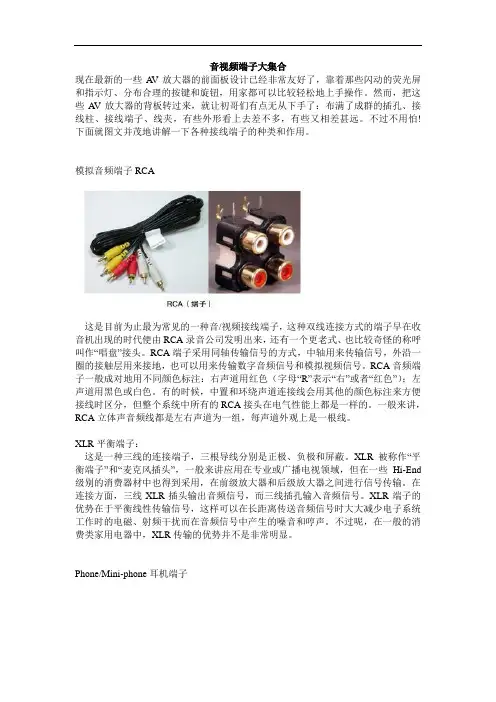

音视频端子大集合现在最新的一些A V放大器的前面板设计已经非常友好了，靠着那些闪动的荧光屏和指示灯、分布合理的按键和旋钮，用家都可以比较轻松地上手操作。
然而，把这些A V放大器的背板转过来，就让初哥们有点无从下手了：布满了成群的插孔、接线柱、接线端子、线夹，有些外形看上去差不多，有些又相差甚远。
不过不用怕!下面就图文并茂地讲解一下各种接线端子的种类和作用。
模拟音频端子RCA这是目前为止最为常见的一种音/视频接线端子，这种双线连接方式的端子早在收音机出现的时代便由RCA录音公司发明出来，还有一个更老式、也比较奇怪的称呼叫作“唱盘”接头。
RCA端子采用同轴传输信号的方式，中轴用来传输信号，外沿一圈的接触层用来接地，也可以用来传输数字音频信号和模拟视频信号。
RCA音频端子一般成对地用不同颜色标注：右声道用红色（字母“R”表示“右”或者“红色”）；左声道用黑色或白色。
有的时候，中置和环绕声道连接线会用其他的颜色标注来方便接线时区分，但整个系统中所有的RCA接头在电气性能上都是一样的。
一般来讲，RCA立体声音频线都是左右声道为一组，每声道外观上是一根线。
XLR平衡端子：这是一种三线的连接端子，三根导线分别是正极、负极和屏蔽。
XLR被称作“平衡端子”和“麦克风插头”，一般来讲应用在专业或广播电视领域，但在一些Hi-End 级别的消费器材中也得到采用，在前级放大器和后级放大器之间进行信号传输。
在连接方面，三线XLR插头输出音频信号，而三线插孔输入音频信号。
XLR端子的优势在于平衡线性传输信号，这样可以在长距离传送音频信号时大大减少电子系统工作时的电磁、射频干扰而在音频信号中产生的噪音和哼声。
不过呢，在一般的消费类家用电器中，XLR传输的优势并不是非常明显。
Phone/Mini-phone耳机端子标准的1/4英寸（6.35mm）直径的耳机插头和插孔的设计是从早期电话接线板来的，这种接线端子在A V器材上一般是三线结构（分为左/右声道各一以及接地），作立体声信号输出。

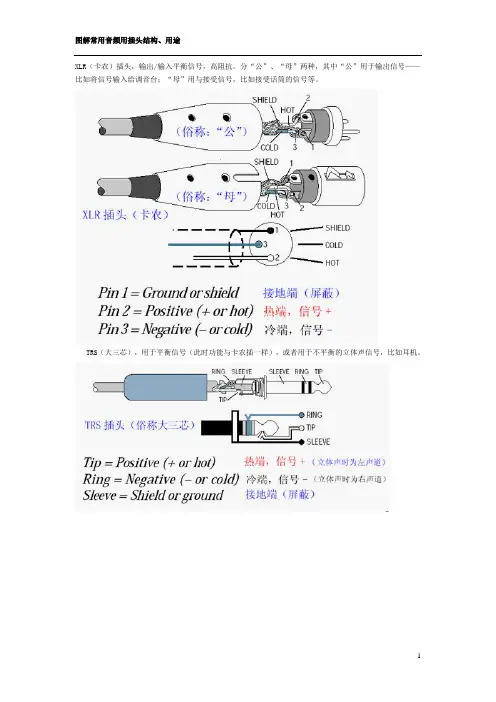

图解常用音频用插头结构、用途
XLR（卡农）插头，输出/输入平衡信号，高阻抗。
分“公”、“母”两种，其中“公”用于输出信号——比如将信号输入给调音台；“母”用与接受信号，比如接受话筒的信号等。
TRS（大三芯），用于平衡信号（此时功能与卡农插一样），或者用于不平衡的立体声信号，比如耳机。
TS（大二芯），用与单声道信号。
RCA（莲花），一般用于民用设备，比如我们常用的CD机，录音机等。
关于颜色标记补充一点：模拟的视频信号也会用这种插头（不过用RCA输出的视频信号质量是最差的），此时插头、插座的颜色为黄色。
在HI-FI音响器材中，器材的连接是依靠各种接插件来完成的，常用的接插件有以下几种。
（1）二芯插头：主要用来传输各种器材之间的信号以及作为话筒输入信号的输入插头。
按其直径分为有2.5mm、3.5mm、6.5mm三种。
（2）莲花插头：主要用于在音频器材和视频器材之间作线路的输入和输出插头。
（3）卡侬插头（XLR）：主要用于话筒与放大器之间的连接。
（4）五芯插座（DIN）：主要用于卡式录音座与放大器之间的连接，它可以将立体声输入和输出信号集中在一个插座上。
（5）RCA插头：RCA插头主要用于器材中视频信号的传输。
（6）F、M插头：它主要用于视听器材中射频信号的输入输出。
音频传输接口大全（配图版）
音频传输接口大全（配图版）音频输入／输出接口：可将计算机、录像机…等的音频信号输入进来，也可通过自带扬声器播放。
还可以通过音频输出接口，连接功放、外接喇叭。
简单来说，音频接口是连接麦克风和其他声源与计算机的设备，其在模拟和数字信号之间起到了桥梁连接的作用。
音频接口通常与前置麦克风、线路输入和其他一系列的输入设备配合使用。
你也许会这样问你自己：“既然音频接口多数情况下都和前置放大器配合使用的话，那我直接买个信道控制排或者前置放大器不就行了吗？”解决这个问题的关键在于模拟和数字之间的转换问题。
传统的前置放大器和信道控制排发出的是模拟信号，而供计算机使用的音频信号却为数字信号。
音频接口便是这种将输入的模拟信号转换为数字信号输出，使其能够为计算机所使用的设备。
如果您对录制音频的质量很在意的话，那么您很快便会对计算机自带的有限的音频功能而感到不满。
由于大多数消费级的声卡并没有配备高质量的模拟/数字转换器，因此在将模拟信号转换成为数字信号后，其声音效果便会减弱。
如果仅仅是听听MP3或者玩游戏而用，那么此种模拟/数字信号转换器足矣。
但是消费级的声卡，往往缺乏良好的实现高动态余量和音频信号的精确性，不能够符合专业录音领域的需要。
消费级声卡的另一个缺陷是：其大部分仅能同时处理两个通道的音频信号，因此，如果不做信号的再编排几乎不可能收录套鼓或者整支乐队的声音。
除了模拟/数字信号的转换的品质较差之外，消费级声卡容易发生过度的延迟、抖动，造成总体上音质较差。
外设接口的功能：Speaker Out: 立体声输出插口，用于连接音箱或耳机（仅限两者之一）。
一般为缘色。
Line Out: 用于连接功放设备，也可直接连接有源音箱。
Line In: 接口连接音响设备，能够将品质较好的声音、音乐信号输入到声音处理芯片。
Mic In: 该接口连接麦克风（话筒），实现语音录入。
一般为红色或桔黄色。
MIDI 及游戏摇杆接口: 用来连接电子乐器上的MIDI接口，也可以配接游戏设备。
多见的各种音频接口及插头图解

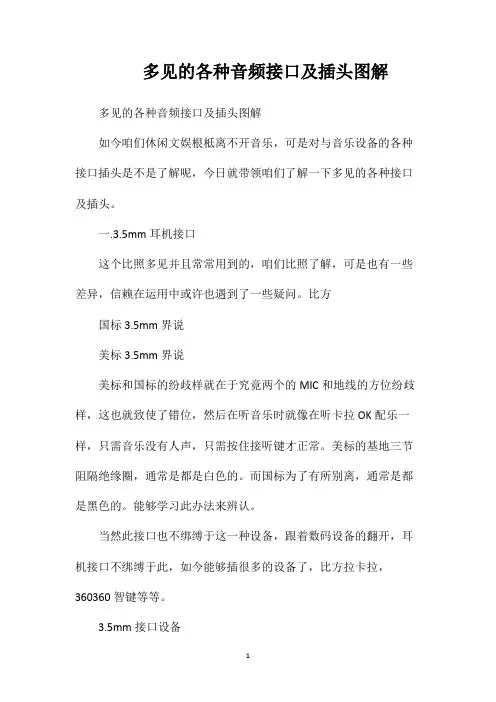

多见的各种音频接口及插头图解多见的各种音频接口及插头图解如今咱们休闲文娱根柢离不开音乐，可是对与音乐设备的各种接口插头是不是了解呢，今日就带领咱们了解一下多见的各种接口及插头。
一.3.5mm耳机接口这个比照多见并且常常用到的，咱们比照了解，可是也有一些差异，信赖在运用中或许也遇到了一些疑问。
比方国标3.5mm界说美标3.5mm界说美标和国标的纷歧样就在于究竟两个的MIC和地线的方位纷歧样，这也就致使了错位，然后在听音乐时就像在听卡拉OK配乐一样，只需音乐没有人声，只需按住接听键才正常。
美标的基地三节阻隔绝缘圈，通常是都是白色的。
而国标为了有所别离，通常是都是黑色的。
能够学习此办法来辨认。
当然此接口也不绑缚于这一种设备，跟着数码设备的翻开，耳机接口不绑缚于此，如今能够插很多的设备了，比方拉卡拉，360360智键等等。
3.5mm接口设备二.6.5mm接口（TRS接口）6.5mm的接口或许平常运用的不多，大多在专业设备上运用，此接口也有双胞胎，但仔细看仍是很多的差异的。
6.5mm大二芯6.5mm大三芯这两个都是6.5mm的插头，可是差异就是在头部有两个或许一个绝缘阻隔。
拆开后会发现端部有两个或许三个的接线点。
却别就在于传输办法。
趁便说下两种传输办法。
直接百科了。
发送端将信号调制变成对称的信号用双线发送，称为平衡发送；发送如选用单线（对应有参阅电平），称为非平衡发送；接纳端选用对称接纳称为平衡接纳；接纳端选用非对称接纳（单线接纳对应一个基准电平）称接纳为非平衡接纳。
例如差动电路就是一种平衡办法。
平衡传输和非平衡传输的差异：平衡传输是指信号传输线的有两个输入端，一个地线。
不平衡传输是指信号传输线的有一个输入端，一个地线。
当有共模烦扰存在时，因为平衡传输的两个端子上遭到的烦扰信号数值相差不多，而极性相反，烦扰信号在平衡传输的负载上能够彼此抵消，所以平衡电路具有较好的抗烦扰才调。
不要看多了一个接线点和一股线，处理了久远间隔的传输疑问哦。
史上最全视频信号音频信号接口汇总,视频、音频工程师必备
信号接口1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和A V与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA 接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。
分量视频接口通常采用YPbPr和YCbCr两种标识。
分量视频接口/色差端子是在S端子的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开发送，其分辨率可达到600线以上，可以输入多种等级讯号，从最基本的480i到倍频扫描的480P，甚至720P、1080i等等。
常用音频及视频接口简介
二、常用视频接口介绍
2.7 HDMI接口
HDMI（High－Definition Multimedia Interface）又被称为高 清晰度多媒体接口，HDMI源于DVI接口技术，它们主要是以美 国晶像公司的TMDS信号传输技术为核心，这也就是为何HDMI 接口和DVI接口能够通过转接头相互转换的原因，其在针脚上和 DVI兼容，只是采用了不同的封装。与DVI相比，HDMI可以传 输数字音频信号，并增加了对HDCP的支持，从原理上讲， HDMI完全向下兼容DVI
CopyRight © 重慶工務處
二、常用视频接口介绍
2.5 VGA接口
VGA (Video Graphics Array)接口又称(S-Dub)，这是源于电脑 的输入接口，由于CRT显示器无法直接接受数字信号的输入，所 以显卡只能采取将模拟信号输入显示器的方式来获得画面，而 VGA就是将模拟信号传输到显示器的接口。 VGA接口共有15针，分成三排，每排五个。VGA接口是显卡上 应用最为广泛的接口类型，绝大多数的显卡都带有此种接口
CopyRight © 重慶工務處
名词解释
平衡电路：用于产生相同和相反信号的电路，它将这些信号送入 两个导线；电路的平衡特性越好，信号的散射就越小；它的噪声 抑制特性也越好 (因此它的 EMC性能就越好)。 在平衡电路中电流所产生的磁场会相互抵消而不会对外发出干扰
CopyRight © 重慶工務處
CopyRight © 重慶工務處
二、常用视频接口介绍
2.1 TV输入接口
TV接口又称RF射频输入接口，这是在电视机上最早出现的接口。 TV接口的成像原理是将视频信号(CVBS 复合视频广播信号)和音 频信号(Audio)相混合编码后输出，然后在显示设备内部进行一 系列分离/ 解码的过程输出成像。由于需要较多步骤进行视频、 音视频混合编码，所以会导致信号互相干扰，所以它的画质输 出质量是所有接口中最差的
视频输入输出常用接口知识
视频接口我们经常在家里的电视机、各种播放器上，视频会议产品和监控产品的编解码器的视频输入输出接口上看到很多视频接口，这些视频接口哪些是模拟接口、哪些是数字接口，哪些接口可以传输高清图像等，下面就做一个详细的介绍。
目前最基本的视频接口是复合视频接口、S-vidio接口；另外常见的还有色差接口、VGA接口、接口、HDMI接口、SDI接口。
1、复合视频接口接口图：说明：复合视频接口也叫AV接口或者Video接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。
它是音频、视频分离的视频接口，一般由三个独立的RCA插头（又叫梅花接口、RCA接口）组成的，其中的V接口连接混合视频信号，为黄色插口；L 接口连接左声道声音信号，为白色插口；R接口连接右声道声音信号，为红色插口。
评价：它是一种混合视频信号，没有经过RF射频信号调制、放大、检波、解调等过程，信号保真度相对较好。
图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。
2、S-Video接口接口图：说明：S接口也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO。
S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE （分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。
S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
评价：同AV 接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。
但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) 。
