[常用,音频接口,介绍]常用音频接口介绍
电脑音频接口的类型和音质特性
电脑音频接口的类型和音质特性随着科技的发展，电脑音频接口的类型也在不断更新和改进。
不同的接口类型不仅在连接方式上有所不同，而且在音质特性上也有所差异。
本文将介绍常见的电脑音频接口类型以及它们的音质特性。
一、3.5毫米耳机插孔（TRS）3.5毫米耳机插孔（也称为TRS插孔）是目前最常见的电脑音频接口之一。
这种接口通常用于连接耳机、扬声器和麦克风等设备。
它有两个不同的标准：TRS（立体声）和TRRS（立体声+麦克风）。
3.5毫米耳机插孔以其便捷和广泛兼容的特点受到了广大用户的欢迎。
然而，由于其小尺寸和相对简单的设计，它的音质特性可能受到一定程度的限制。
在传输过程中，由于电磁干扰和信号损失的存在，3.5毫米耳机插孔的音质可能会受到一些影响。
二、USB接口USB接口是目前广泛使用的数字音频接口之一。
相比3.5毫米耳机插孔，USB接口的数据传输速度更快，可以实现更高质量的音频传输。
此外，USB接口通常具有较好的兼容性，可以连接各种设备，如扬声器、耳机和专业音频设备。
由于USB接口是数字接口，它可以克服模拟接口（如3.5毫米耳机插孔）在传输中可能遇到的一些问题。
数字信号在传输过程中不会受到电磁干扰和信号损失的影响，因此USB接口通常能够提供更稳定和更高质量的音频。
三、HDMI接口HDMI（高清多媒体接口）接口是一种用于传输高清音频/视频信号的数字接口。
与USB接口相比，HDMI接口不仅可以传输音频，还可以传输视频。
它通常用于连接显示器、电视和音响系统。
HDMI接口具有高带宽和高保真度的特点，可以提供非常清晰和真实的音频效果。
然而，对于一般的桌面电脑用户来说，HDMI接口的使用可能相对较少，因为它主要用于连接电视机和音响系统。
四、雷电接口雷电接口是苹果公司推出的一种高速数据传输接口。
除了传输音频信号，雷电接口还可以传输视频、图像和电源等。
该接口在苹果的产品中广泛使用，包括Mac电脑、iPhone和iPad等。
培训-常用音视频线接口简介
8、分量视频（RGBHV 信号）
色差接口是在S接口的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开 发送，其分辨率可达到600线以上。它通常采用YPbPr和YCbCr两种标识，前者表示 逐行扫描色差输出，后者表示隔行扫描色差输出。现在很多电视类产品都是靠色差输 入来提高输入讯号品质，而且透过色差接口，可以输入多种等级讯号，从较基本的 480i到倍频扫描的480p，甚至720p、1080i等等，都是要通过色差输入才有办法将信 号传送到电视当中。75-2RGB的传输距离是30-50M，75-3RGB的传输距离是5070M。
同AV接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行 亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免 了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。 但S-Video仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传 输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一 定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进 行测试时仍能发现)。而且由于Cr Cb的混合导致色度信号的带宽也有 一定的限制，所以S-Video虽然已经比较优秀，但离完美还相去甚远。 S-Video虽不是较好的，但考虑到目前的市场状况和综合成本等其它因 素，它还是应用较普遍的视频接口之一。
3、 非平衡模拟二芯6.3mm TRS
二芯的TRS接头可以用来传送非平衡的单声道 音频信号，比如电吉他用的线就是二芯的TRS 线。所以，单从TRS接口外观来 看，我们不会 知道它是否支持平衡传输；单从芯数来看，我 们也不能确定四芯及以上的TRS接头是否支持 平衡传输，具体情况需要看设备。
4、 小三芯插头或3.5mm三芯插头
6、 数字音频接口之同轴接口

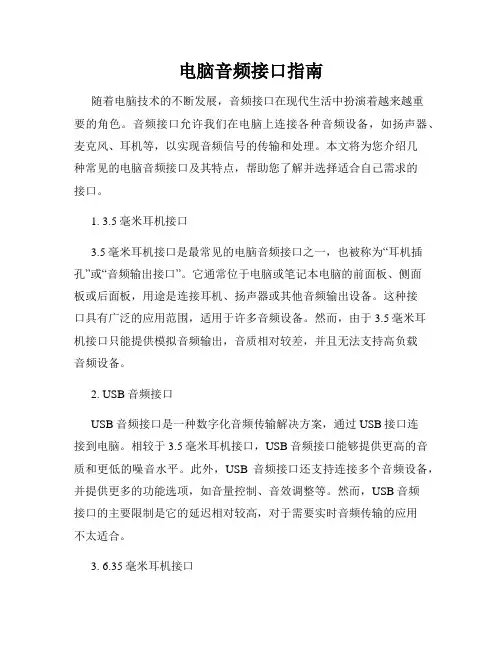

电脑音频接口指南
电脑音频接口指南随着电脑技术的不断发展，音频接口在现代生活中扮演着越来越重要的角色。
音频接口允许我们在电脑上连接各种音频设备，如扬声器、麦克风、耳机等，以实现音频信号的传输和处理。
本文将为您介绍几种常见的电脑音频接口及其特点，帮助您了解并选择适合自己需求的接口。
1. 3.5毫米耳机接口3.5毫米耳机接口是最常见的电脑音频接口之一，也被称为“耳机插孔”或“音频输出接口”。
它通常位于电脑或笔记本电脑的前面板、侧面板或后面板，用途是连接耳机、扬声器或其他音频输出设备。
这种接口具有广泛的应用范围，适用于许多音频设备。
然而，由于3.5毫米耳机接口只能提供模拟音频输出，音质相对较差，并且无法支持高负载音频设备。
2. USB音频接口USB音频接口是一种数字化音频传输解决方案，通过USB接口连接到电脑。
相较于3.5毫米耳机接口，USB音频接口能够提供更高的音质和更低的噪音水平。
此外，USB音频接口还支持连接多个音频设备，并提供更多的功能选项，如音量控制、音效调整等。
然而，USB音频接口的主要限制是它的延迟相对较高，对于需要实时音频传输的应用不太适合。
3. 6.35毫米耳机接口6.35毫米耳机接口，也被称为"大耳机插孔"，一般用于连接高阻抗的音频设备，如专业音频处理设备、高端扬声器等。
与3.5毫米耳机接口相比，6.35毫米耳机接口能够提供更好的音质和音量清晰度，适合于对音质有高要求的用户。
然而，由于其体积较大，一般只在音频设备的专业领域中使用。
4. HDMI音频接口HDMI（高清晰度多媒体接口）音频接口是一种数字音频接口，主要用于连接高清晰度显示器和音频设备。
它可以同时传输音频和视频信号，并支持高质量的数字音频输出。
HDMI音频接口具有广泛的应用范围，适用于电脑、电视和音频设备之间的连接。
不过，由于其主要用途是传输视频信号，HDMI音频接口在只需要音频功能的情况下可能相对复杂和冗余。
5. 光纤音频接口光纤音频接口，也被称为TOSLINK接口，是一种通过纤维光缆传输数字音频信号的解决方案。
电脑音频接口介绍了解mmXLR光纤等常见接口
电脑音频接口介绍了解mmXLR光纤等常见接口电脑音频接口介绍：了解mmXLR、光纤等常见接口电脑音频接口在现代科技的发展中起到了至关重要的作用，无论是在家庭娱乐中还是专业音频制作中都扮演着重要的角色。
本文将介绍几种常见的电脑音频接口，包括mmXLR接口和光纤接口。
通过了解这些接口的特点和功能，我们可以更好地选择和使用适合自己需求的音频接口。
一、mmXLR接口mmXLR是一种经典的音频接口，广泛应用于专业音频领域，如演唱会、录音棚、音乐制作等。
它采用了金属外壳，具有良好的屏蔽性能和机械强度，能有效减少外界干扰和信号损失。
mmXLR接口一般分为3针和5针两种类型，分别用于连接麦克风、音频设备和扬声器。
与mmXLR接口相关的标准规范是ANSI标准，它定义了3针和5针mmXLR接口的物理尺寸和电气参数。
在使用mmXLR接口之前，我们需要确保接口的匹配性，避免不同规格的接口造成连接错误或损坏设备。
此外，还需注意保持接口清洁，以确保良好的信号传输。
二、光纤接口光纤接口是一种数字音频传输接口，它可以实现高质量的音频传输，克服了模拟传输中的干扰和损耗问题。
光纤接口使用光纤传输音频信号，通过光脉冲的方式将信号转换为数字信息，并在接收端再次转换为音频信号。
光纤接口常用于家庭影音系统或专业音频设备中，例如连接音频播放器、音频接收器和扬声器等。
光纤接口的优势在于信号传输的稳定性和质量保证，能够提供高保真的音频体验。
在选择使用光纤接口时，我们需要注意接口的类型和标准。
光纤接口一般分为TOSLINK和ADAT两种类型。
TOSLINK接口适用于数码音频设备，而ADAT接口主要用于多通道音频传输。
根据自己的需求选择合适的光纤接口，确保设备之间的兼容性和正常工作。
总结：电脑音频接口在音频传输中起到了关键的作用，在不同领域和应用中有着不同的需求。
了解常见的接口类型和特点，对于我们选择合适的音频接口非常重要。
本文介绍了mmXLR接口和光纤接口这两种常见的电脑音频接口，希望能为读者提供一些有用的信息和指导。
[常用,音频接口,介绍]常用音频接口介绍
![[常用,音频接口,介绍]常用音频接口介绍](https://img.taocdn.com/s3/m/10c565349b89680202d8252a.png)
常用音频接口介绍常用音频接口介绍概述在广播电视系统节目采编及传送机房的日常技术维护中，会接触到各式各样的音频类接口。
音频接口，是在传输音频信号时使用的接口，它可以是模拟的，也可以是数字的。
不同的音频应用领域，往往会有不同的接口，随着技术的进步，接口的种类也在不断的发展、增多。
如果缺乏对音频接口知识的基本了解，在日常的技术维护中，势必会妨碍对于音频传送，音频测试与测量的理解与应用，本文对常用的音频接口做较详细的介绍。
首先，明确两个概念的涵义及关系：接口（Interface）和连接器（通常也叫做接头，Con nector）。
不同的音频标准都需要定义各自的硬件接口标准，硬件接口定义了电子设备之间连接的物理特性，包括传输的信号频率、强度，以及相应连线的类型、数量，还包括插头、插座的机械结构设计。
连接器是接口在物理上的实现，是实现电路互连的装置。
人们将接头分成两类：“公头”（或“阳头”）和“母头”（或“阴头”），一言以概之，即插头（Male connector、plug）和插座（Female connector、socket）。
在实际应用中，人们经常习惯于将接口（Interface）和接头（Connector）二者不加区分的通用，因此，本文在文字描述上也不做严格的区分。
模拟音频接口1.TRS 接头2.5mm接头在手机类便携轻薄型产品上比较常见，因其接口可以做的很小；3. 5mm接头在PC类产品以及家用设备上比较常见，也是我们最常见到的接口类型；6.3mm接头是为了提高接触面以及耐用度而设计的模拟接头，常见于监听等专业音频设备上，例如：节目传输类机房大多用此接头来监听节目质量。
接下来介绍3.5mm和6.3mm两种规格的TRS接头。
2.1.1 (1/8′3.5mm) TRS接头俗称：（小三芯）3.5mm TRS接头又称小三芯或者立体声接头，是目前见到的最主要的声卡接口，除此之外，包括绝大部分MP3播放器，MP4播放器和部分音乐手机的耳机输出接口也使用这种接头。

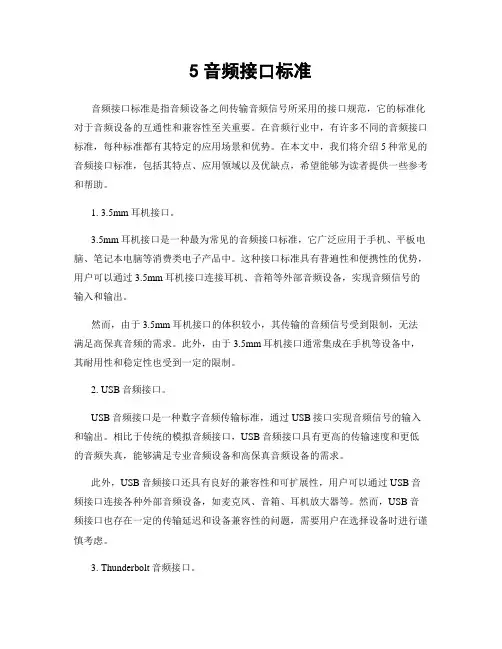

5音频接口标准
5音频接口标准音频接口标准是指音频设备之间传输音频信号所采用的接口规范，它的标准化对于音频设备的互通性和兼容性至关重要。
在音频行业中，有许多不同的音频接口标准，每种标准都有其特定的应用场景和优势。
在本文中，我们将介绍5种常见的音频接口标准，包括其特点、应用领域以及优缺点，希望能够为读者提供一些参考和帮助。
1. 3.5mm耳机接口。
3.5mm耳机接口是一种最为常见的音频接口标准，它广泛应用于手机、平板电脑、笔记本电脑等消费类电子产品中。
这种接口标准具有普遍性和便携性的优势，用户可以通过3.5mm耳机接口连接耳机、音箱等外部音频设备，实现音频信号的输入和输出。
然而，由于3.5mm耳机接口的体积较小，其传输的音频信号受到限制，无法满足高保真音频的需求。
此外，由于3.5mm耳机接口通常集成在手机等设备中，其耐用性和稳定性也受到一定的限制。
2. USB音频接口。
USB音频接口是一种数字音频传输标准，通过USB接口实现音频信号的输入和输出。
相比于传统的模拟音频接口，USB音频接口具有更高的传输速度和更低的音频失真，能够满足专业音频设备和高保真音频设备的需求。
此外，USB音频接口还具有良好的兼容性和可扩展性，用户可以通过USB音频接口连接各种外部音频设备，如麦克风、音箱、耳机放大器等。
然而，USB音频接口也存在一定的传输延迟和设备兼容性的问题，需要用户在选择设备时进行谨慎考虑。
3. Thunderbolt音频接口。
Thunderbolt音频接口是一种高速数据传输接口标准，由英特尔和苹果公司联合推出。
它采用雷电接口实现音频信号的传输，具有极高的传输速度和稳定性，能够满足专业音频设备和高保真音频设备的需求。
与USB音频接口相比，Thunderbolt音频接口具有更高的带宽和更低的传输延迟，能够实现更高质量的音频信号传输。
然而，由于Thunderbolt音频接口的成本较高，目前主要应用于专业音频工作站和音乐制作设备中。
音响弱电集成中常用音频接口大全
⾳响弱电集成中常⽤⾳频接⼝⼤全在弱电系统集成的⼯作中，涉及到各种各样的⾳频接⼝，这些⾳频接⼝有着各⾃的特点，在不同的⾳响系统中应⽤。
今天⼩编带⼤家⼀起认识⼀下，在⾳响弱电集成中常⽤的⾳频接⼝都有哪些？卡侬接⼝ XLR 3-Pin卡侬接⼝是最常见的⾳频接⼝之⼀，在会议室的⾳响集成中⼴泛应⽤。
接头分为公头和母头，在选择设备连线时要注意接⼝的兼容性。
在会议室集成中，我们经常可以在麦克风、调⾳台等设备上看到卡侬接⼝。
最常⽤的卡侬接⼝是3芯，根据需求的不同有的设备会⽤到4芯、5芯、6芯和7芯的。
莲花头 RCARCA⼜叫AV端⼦，也称AV 接⼝，⼏乎所有的电视机、影碟机类产品都有这个接⼝。
RCA接头是最为常见的⼀种⾳/视频接线端⼦。
RCA端⼦采⽤同轴传输信号的⽅式，中轴⽤来传输信号，外沿⼀圈的接触层⽤来接地，可以⽤来传输数字⾳频信号和模拟视频信号。
同样RCA莲花头接⼝也分为公头和母头，在会议室⾳响集成中应⽤⾮常⼴泛。
在DVD、电脑⾳箱、电视机上我们都可以看到这种莲花头接⼝。
TS接⼝ Phone ConnectorTS接⼝也叫Phone Connector 这与我们早期的电话有关，我们都看到过早期的⼈⼯电话交换机，需要话务员将你的电话与被叫接通，在电话单交换机上使⽤的就是这种⾳频接⼝。
⼤家不要与今天的电话接⼝，Telephone Connector搞混淆了。
⼩编后续会专门为⼤家介绍电话通信接⼝。
TS接⼝我们最常见的就是电脑、⼿机上应⽤的3.5mm TS接⼝。
但是细⼼的⼈们可能会发现，我们平时⽤的⼿机、电脑⽿机并不太⼀样，它们的接⼝结数是不同的。
实际上，不同结数的TS接⼝，命名⽅式也是不同的。
TS接⼝的命名规则也是⾮常简单，每增加⼀结不在TS之间加⼀个R。
⽐如3结⽿机插⼝就是TRS、4结接⼝就是TRRS。
在⾳响系统的集成项⽬中，我们更多的会⽤到另外⼀种TS接⼝。
6.35mm的TS接⼝，也就是我们常说的⼤⼆芯。
在调⾳台、麦克风系统中应⽤的⾮常⼴泛。
选择适合你需求的电脑音频接口
选择适合你需求的电脑音频接口首先，让我们明确电脑音频接口的作用：它是将音频信号从电脑传输到外部音频设备（如音箱、耳机、音频接收器等）或者从外部音频设备传输音频信号到电脑的工具。
不同的接口具有不同的特点和适用场景，选择适合自己需求的电脑音频接口是非常重要的。
接下来，我将为你介绍几种常见的电脑音频接口，以及它们的特点和适用场景，帮助你做出选择。
1. 3.5毫米耳机接口（TRS插孔）3.5毫米耳机接口是目前最常见的接口之一，也是大多数笔记本电脑和手机所配备的接口。
它一般有三个金属环，分别用于传输左声道、右声道和地线信号。
这种接口适用于连接耳机、耳麦、扬声器等音频设备。
它的优点是广泛兼容，并且使用方便。
但相对来说，它的音频输出质量可能不如其他接口。
2. USB接口USB接口是另一种常用的电脑音频接口，它可以传输数字音频信号，并提供更高的音频质量和更低的音频延迟。
USB接口通常适用于连接外部声卡、USB音频设备以及一些高端耳机和音箱。
USB接口还能提供额外的电源供给，使音频设备可以获得更好的驱动能力。
3. 电脑扩展卡接口（PCIe接口）对于要求更高音频质量的专业用户，可以考虑使用电脑扩展卡接口（如PCIe接口）来连接音频设备。
这些接口通常是安装在电脑主板上的，能够提供高质量的音频输入和输出，以满足音频处理、录音、混音等专业需求。
然而，这种接口需要专业的音频设备和软件来发挥其优势，对普通用户来说可能有些过于专业。
4. HDMI接口如果你需要将音频和视频一起传输到显示器或电视上，HDMI接口是个不错的选择。
HDMI接口可以传输高清音频和视频信号，常用于连接电脑与显示器、投影仪或者电视机。
这种接口的优点是方便易用，并且能够提供高质量的音频和视频输出。
在选择电脑音频接口时，你需要考虑以下几个因素：你所需要连接的音频设备类型、使用场景、音频输出质量要求以及预算限制。
如果你只是普通的日常使用者，那么3.5毫米耳机接口或者USB接口已经能够满足基本需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用音频接口介绍常用音频接口介绍概述在广播电视系统节目采编及传送机房的日常技术维护中，会接触到各式各样的音频类接口。
音频接口，是在传输音频信号时使用的接口，它可以是模拟的，也可以是数字的。
不同的音频应用领域，往往会有不同的接口，随着技术的进步，接口的种类也在不断的发展、增多。
如果缺乏对音频接口知识的基本了解，在日常的技术维护中，势必会妨碍对于音频传送，音频测试与测量的理解与应用，本文对常用的音频接口做较详细的介绍。
首先，明确两个概念的涵义及关系：接口（Interface）和连接器（通常也叫做接头，Con nector）。
不同的音频标准都需要定义各自的硬件接口标准，硬件接口定义了电子设备之间连接的物理特性，包括传输的信号频率、强度，以及相应连线的类型、数量，还包括插头、插座的机械结构设计。
连接器是接口在物理上的实现，是实现电路互连的装置。
人们将接头分成两类：“公头”（或“阳头”）和“母头”（或“阴头”），一言以概之，即插头（Male connector、plug）和插座（Female connector、socket）。
在实际应用中，人们经常习惯于将接口（Interface）和接头（Connector）二者不加区分的通用，因此，本文在文字描述上也不做严格的区分。
模拟音频接口1.TRS 接头2.5mm接头在手机类便携轻薄型产品上比较常见，因其接口可以做的很小；3. 5mm接头在PC类产品以及家用设备上比较常见，也是我们最常见到的接口类型；6.3mm接头是为了提高接触面以及耐用度而设计的模拟接头，常见于监听等专业音频设备上，例如：节目传输类机房大多用此接头来监听节目质量。
接下来介绍3.5mm和6.3mm两种规格的TRS接头。
2.1.1 (1/8′3.5mm) TRS接头俗称：（小三芯）3.5mm TRS接头又称小三芯或者立体声接头，是目前见到的最主要的声卡接口，除此之外，包括绝大部分MP3播放器，MP4播放器和部分音乐手机的耳机输出接口也使用这种接头。
根据实际使用需要，我们还能看到有4芯甚至5芯的这种接头。
例如：松下某款磁带随身听上看到的4芯3.5mm接头，多出来的一根线是传送线控信号用的，再比如手机上常见的4芯2. 5mmTRS接头，多出来的那个芯是用来与头戴式耳机的麦克风相连，用来传送由语音信号经麦克风转换后的电信号。
另外，芯数也能减少，譬如卡拉ok话筒与功放相连的插头，即为卡侬头（卡侬头将在后文介绍）转2芯6.3mm TRS接头，可以用来传送非平衡的单声道音频信号。
关于大三芯插头的定义，如下图: 图5） 2. RCA模拟音频接头RCA接头就是常说的莲花头，利用RCA线缆传输模拟信号是目前最普遍的音频连接方式。
名称“RCA”是以发明这种接头的公司来命名的，即美国无线电公司，英文：(Radio Corpor ation of America), 这个公司在20世纪40年代将这种接头引入市场，用它来连接留声机和扬声器。
每一根 RCA线缆负责传输一个声道的音频信号，所以立体声信号，需要使用一对线缆。
对于多声道系统，就要根据实际的声道数量配以相同数量的线缆。
立体声RCA音频接头，一般将右声道用红色标注，左声道则用蓝色或者白色标注。
一些双声道专用声卡上我们常可以见到RCA接头，如图8是一块声卡产品，采用了RCA模拟输出。
与3.5mm接头一样，这样的接头同样能够传输数字信号。
3. XLR接头XLR接头，俗称卡侬头，之所以被称做卡侬头（英文：cannon plug or cannon connector）是因为James H. Cannon先生（Cannon Electric的创立者，现在该公司已经被并入ITT Co rporation）是卡侬头最初的生产制造商。
最早的产品是“Cannon X” 系列，后来对产品进行了改进，增加了一个插销（英文：Latch），其实是一个锁定装置，产品系列更名为：“Cannon XL”，然后又围绕着接头的金属触点，增加了橡胶封口胶（Rubber comp ound），最后人们就把这三个单词的头一个字母拼在一起，称作” XLR Connector”,即X LR接头。
这里需要提醒的是， XLR接头可以是3脚的，也可以是2脚、4脚、5脚、6脚。
当然，我们使用最普遍的接头，如图9所示，是3脚的卡侬头，即：XLR3。
由于采用了锁定装置，XLR连接相当牢靠。
XLR接头通常在麦克风、电吉它等设备上常能看到。
如图10是卡侬头在平衡式连接时，各个针脚的定义。
需要提醒大家的是，卡侬头不仅可以做模拟音频信号的接头，也可以做数字音频信号的接头。
平衡信号和非平衡信号音频接头是音频信号的载体，所传输的信号种类不同，接头也有所不同。
在音频设备间传输的音频信号，可大致分成两类，平衡信号和非平衡信号。
声波转变成电信号后，如果直接传送就是非平衡信号，如果把原始信号反相（相位差为180度），然后同时传送反相的信号和原始信号，就叫做平衡信号。
与之相对应的是音频信号的平衡传输与非平衡传输。
平衡传输是一种应用广泛的音频信号传输方式。
它是利用相位抵消的原理将音频信号传输过程中所受的其他干扰降至最低，即：平衡信号送入差动放大器，原信号和反相位信号相减，得到加强的原始信号，由于在传送中，两条线路受到的干扰几乎一样，在相减的过程中，减掉了干扰信号，因此抗干扰能力更强。
所以，平衡传输一般出现在专业音频设备上，以及传输距离较远的场合。
这种在平衡式信号线中抑制两极导线中所共同有的噪声的现象便称为共模抑制。
实现平衡传输，需要并列的三根导线来实现，即接地线、热端线、冷端线。
因此，平衡输入、输出接头，必须具有三个脚位，如图11卡侬头，大三芯接头。
非平衡传输只有两个端子，即：信号端与接地端。
对于这种单相信号，为防止共模干扰使用同轴电缆，外皮是地，中间的芯是信号线。
常见的接头，如BNC接头，RCA接头等。
这种传输方式，通常在要求不高和近距离信号传输的场合使用，如家庭音响系统。
这样连接也常用于电子乐器、电吉他等设备。
这里有一点要提醒大家注意：平衡信号需要用平衡接头来传输，那么反过来，看到平衡接头，如大三芯TRS接头或者XLR接头，电路中传输的一定是平衡信号吗？答案是否定的。
比如，当大三芯TRS接头用来传输立体声信号的时候，Tip 脚传输左声道信号，Ring脚传输右声道信号，Sleeve脚接地，那么它此时传输的是两路不同的信号，即不是平衡信号。
而平衡信号本质上是一路信号，只不过将其反相后，两路同时传输而已。
鉴于此，读者在实际应用中，当结合实际电路，细心分辨。
数字音频接口数字接口的优势在于它在传输中有较强的抗干扰能力，即便出现误码，一些编码方式也能够对其进行修正，因此信号的可靠性对比模拟信号有着不可比拟的优势。
目前在数字音频应用领域中，数字音频接口数据格式标准有很多，以下是一些主要标准的简单介绍。
AES/EBU是美国和欧洲录音师协会制定的一种高级的专业数字音频数据格式，插口硬件主要为卡侬头，目前用于一些高级专业器材，如专业DAT、顶级采样器、大型数字调音台、专业音频工作站等。
S/PDIF是Sony和飞利浦公司制定的一种音频数据格式，主要用于民用和普通专业领域，插口硬件使用的是光缆口或同轴口，现在的DAT、CD机和MD机和计算机声卡音频数字输入输出口都普遍使用S/PDIF格式。
ADAT（又称Alesis多信道光学数字接口）是美国Alesis公司开发的一种数字音频信号格式，因为最早用于该公司的ADAT八轨机，所以就称为ADAT格式，该格式使用一条光缆传送八个声道的数字音频信号，由于连接方便、稳定可靠，现在已经成为了一种事实上的多声道数字音频信号格式，越来越广泛地使用在各种数字音频设备上，目前许多公司的多声道数字音频接口，像Frontier公司的一系列产品，使用的都是ADAT口。
TDIF是日本Tascam公司开发的一种多声道数字音频格式，使用25针类似于计算机串行线的线缆来传送八个声道的数字信号。
TDIF的命运与ADAT正好相反，在推出以后TDIF没有获得其它厂家的支持，目前已经越来越少地被各种数字设备所采用。
R-BUS是Roland公司新推出的一种八声道数字音频格式，也被称为RMDB II。
它的插口和线缆都与TASCAM公司的TDIF相同，传送的也是八声道的数字音频信号，但它有两个新增的功能。
第一，R-BUS端口也可供电，这样当你将一些小型器材连接在其上使用时，这些器材可以不用插电。
第二，除数字音频信号外，R-BUS还可以同时传送运行控制和同步信号。
这样，当两件设备以R-BUS口连接时，在一台设备上就可以控制另一台设备。
比如你将Rol and公司最新的VSR-880多轨机通过R-BUS连在Roland的VM系列调音台上时，你就可以在VM调音台上直接控制多轨机的运行。
1. AES/EBU标准 AES/EBU的普通物理连接媒质有：（2）单端非平衡连接，使用RCA插头的音频同轴电缆。
（3）光学连接，使用光纤连接器。
2. S/PDIF标准S/PDIF的全称是Sony/Philips Digital Interface Format，由于被广泛采用，它成为事实上的民用数字音频格式标准，大量的消费类音频数字产品如民用CD机、DAT、MD机、计算机声卡数字口等都支持S/PDIF，在不少专业设备上也有该标准的接口。
S/PDIF格式和AE S/EBU有略微不同的结构。
音频信息在数据流中占有相同位置，使得两种格式在原理上是兼容的。
在某些情况下AES/EBU的专业设备和S/PDIF的用户设备可以直接连接，但是并不推荐这种做法，因为在电气技术规范和信道状态位中存在非常重要的差别，当混用协议时可能产生无法预知的后果。
S/PDIF的普通物理连接媒质主要是采用捆紧式/光学波导连接设备，如采用BNC连接器的75ω同轴电缆，电平范围0.2V～5Vpp，距离在10m内；还可选用光学Toslink接头和塑料光缆，距离小于1.5m；如果大于1km的距离，可使用玻璃光缆和使用编解码器。
S/PDIF采用EiAJ CP-340 IEC-958 同轴或光缆, 属不平衡式。
其标准的输出电平是0.5Vpp (发送器负载75ω)，输入和输出阻抗为75ω(0.7-3MHz频宽)。
常用的有光纤，RCA和BNC。
我们常见的是RCA插头作同轴输出，但是用RCA作同轴输出是个错误的做法，正确的做法是用BNC作同轴输出，因为BNC头的阻抗是75ω, 刚好适合S/PDIF的格式标准，但由于历史的原因，在一般的家用机上用的是RCA作同轴输出。
3. 同轴数字接头（图12）中左边为RCA同轴数字插头，右边为BNC同轴数字插头。
同轴线缆有两个同心导体，导体和屏蔽层共用同一轴心。
