距离测量的方法及成果整理
公路水准测量
5、水准测量的成果整理
高差闭合差fh的大小反映了观测质量，当高差闭合 差fh≤ fh容时，取其往、返测高差绝对值的平均 值，高差符号去往测高差的符号，作为最后 的观测结果
5、水准测量的成果整理
3、闭合水准路线
闭合水准路线实际上是附合水准路线的一个特例。 当两已知高程水准点（起点和终点）为同一点时， 附合水准路线就成了闭合水准路线。此时：
目录
一、水准测量原理 二、水准测量的实施及成果整理 三、水准测量误差
一、水准测量原理
1、水准测量是工程测量中最主要、最常用、 最精密的高程测量方法。
2、水准测量原理是利用水准仪的水平视线来 测定两点之间的高差。如果一点已知高程， 则另一点即可根据高差推算出来。
1、水准测量原理
例题：如右图所示，欲测A、B两点间的高差， 在A、B两点各竖直一根水准尺，在两点之间 安置水准仪。根据 水准仪的水平视线，在A、 点尺上度数为a；在B点 尺上度数为b，则A、B两 点之间的高差为： hAB=a-b
1、水准测量原理
如果已知A点高程为HA，则B点的高程为 HB=HA-hAB 当安置一次仪器需要测出多个前视点高程时， 为简化计算i=HA+a 前视点高程： HB=Hi-b
1、水准测量原理
在水准测量中，安置一次仪器只能测量距离 较近、高差较小的两点高差。如果测量的两 点高差较大或距离较远，安置一次仪器不能 或难以测定其高差，则可在两点之间多次安 置仪器以求取其高差。
1、附合水准路线
由于测量误差的存在，使得水准路线的实 测高差值与应有值（理论值）不相符，其差 值称为高差闭合差。
5、水准测量的成果整理
对于附合水准路线，其起点和终点是已 知高程的高级水准点，它们的高程测量误 差可忽略不计，所以终点与起点高程之差 即可视为起、终点间总高差的理论值。附 合水准路线高差闭合差可表示为： fh=∑h测-∑h理 ∑h测-（H终-H始） 式中： ∑h测——附合水准路线实测高差的代数和，即所测两高级水
水准测量

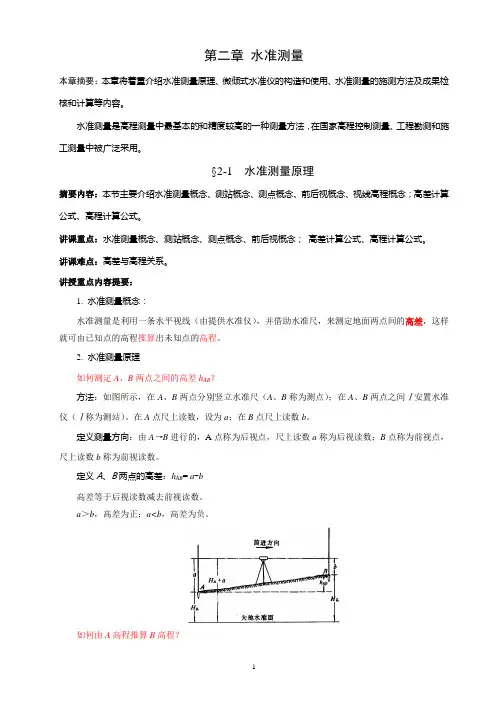

第二章水准测量本章摘要：本章将着重介绍水准测量原理、微倾式水准仪的构造和使用、水准测量的施测方法及成果检核和计算等内容。
水准测量是高程测量中最基本的和精度较高的一种测量方法，在国家高程控制测量、工程勘测和施工测量中被广泛采用。
§2-1 水准测量原理摘要内容：本节主要介绍水准测量概念、测站概念、测点概念、前后视概念、视线高程概念；高差计算公式、高程计算公式。
讲课重点：水准测量概念、测站概念、测点概念、前后视概念；高差计算公式、高程计算公式。
讲课难点：高差与高程关系。
讲授重点内容提要：1.水准测量概念：水准测量是利用一条水平视线（由提供水准仪），并借助水准尺，来测定地面两点间的高差，这样就可由已知点的高程推算出未知点的高程。
2.水准测量原理如何测定A、B两点之间的高差h AB方法：如图所示，在A、B两点分别竖立水准尺（A、B称为测点）；在A、B两点之间Ⅰ安置水准仪（Ⅰ称为测站）。
在A点尺上读数，设为a；在B点尺上读数b。
定义测量方向：由A→B进行的，A点称为后视点，尺上读数a称为后视读数；B点称为前视点，尺上读数b称为前视读数。
定义A、B两点的高差：h AB= a-b高差等于后视读数减去前视读数。
a＞b，高差为正；a<b，高差为负。
如何由A高程推算B高程？高差法：若H A已知，则H B=H A+ h AB仪高法：视线高程H i=H A+a，则H B=H i-b例：设A为后视点，B为前视点；H A是20.016m。
当后视读数a为1.124m，前视读数b为1.428m。
（1）A、B两点高差？（1.124-1.428=-0.304）（2）B点比A点高还是低？（3）B点的高程？（20.016-0.304=19.712）（4）绘图说明。
§2-2 水准测量的仪器和工具摘要内容：本节主要介绍微倾式水准仪的构造和使用。
水准测量所使用的仪器为水准仪，工具为水准尺和尺垫。
水准仪按其精度可分为DS0.5、DS1、DS3和DS10等四个等级。
水准测量的基本原理及测量方法
水准测量的基本原理及测量方法内容：理解水准测量的基本原理；掌握DS3 型微倾式水准仪、自动安平水准仪的构造特点、水准尺和尺垫；掌握水准仪的使用及检校方法；掌握水准测量的外业实施（观测、记录和检核）及内业数据处理（高差闭合差的调整）方法；了解水准测量的注意事项、精密水准仪和电子水准仪的构造及操作方法。
重点：水准测量原理；水准测量的外业实施及内业数据处理。
难点：水准仪的检验与校正。
§2.1 高程测量（Height Measurement ）的概念测量地面上各点高程的工作, 称为高程测量。
高程测量根据所使用的仪器和施测方法的不同，分为：（1）水准测量(leveling)（2）三角高程测量(trigonometric leveling)（3）气压高程测量(air pressure leveling)（4）GPS 测量(GPS leveling)§2.2 水准测量原理一、基本原理水准测量的原理是利用水准仪提供的“水平视线”，测量两点间高差，从而由已知点高程推算出未知点高程。
a ——后视读数A ——后视点b ——前视读数 B ——前视点1、A 、 B 两点间高差：2、测得两点间高差后，若已知 A 点高程，则可得B点的高程：。
3、视线高程：4、转点TP(turning point) 的概念：当地面上两点的距离较远，或两点的高差太大，放置一次仪器不能测定其高差时，就需增设若干个临时传递高程的立尺点，称为转点。
二、连续水准测量如图所示，在实际水准测量中， A 、 B 两点间高差较大或相距较远，安置一次水准仪不能测定两点之间的高差。
此时有必要沿 A 、 B 的水准路线增设若干个必要的临时立尺点，即转点（用作传递高程）。
根据水准测量的原理依次连续地在两个立尺中间安置水准仪来测定相邻各点间高差，求和得到 A 、B 两点间的高差值，有：h 1 = a 1 － b 1h 2 = a 2 － b 2……则：h AB = h 1 + h 2 +…… + h n = Σ h = Σ a －Σ b结论：A 、 B 两点间的高差等于后视读数之和减去前视读数之和。
水准路线测量与成果校核
实训4 水准路线测量与成果校核一、目的掌握水准路线测量的观测、记录方法和水准路线成果整理的方法。
二、内容 1．每组施测一条4～6个（最好每人1个）点的闭合水准路线，假定起点高程为100.000m 。
2．计算闭合水准路线的高差闭合差，并进行高差闭合差的调整和高程计算。
三、仪器及工具DS 3型水准仪（或自动安平水准仪）1台，普通水准尺2根（或双面水准尺1对），尺垫2块，皮尺1副，自备计算器、铅笔、小刀、记录板、记录表格等。
四、方法提示1．每组选定一条4～6个点组成闭合水准路线（相邻点之间应略有起伏且相距不远），2．在起始点A 和待定点B 分别立水准尺，在距该两点大致等距离处安置水准仪，照准A 点水准尺，消除视差、精平后读取后视读数1a '；同法照准待定点B 水准尺，读取前视读数1b '，分别记录并计算其高差1h '；改变仪器高度（或用双面水准尺的红、黑面分别观测），再读取后视读数1a ''、前视读数1b ''，计算其高差1h ''。
检查互差是否超限（＜6mm ），若未超限，计算平均高差1h 。
3．将A 点水准尺立于待定点C ，同上法读取待定点B 后视读数及待定点C 前视读数，计算平均高差2h 。
4．同法继续进行，经过所有待定点后回到起点。
5．检核计算。
检查后视读数总和减去前视读数总和是否等于高差总和（即h b a ∑=∑-∑是否成立），若不相等，说明计算过程有错，应重新计算。
6．高差闭合差的调整及高程计算。
统计总测站数n ，计算高差闭合差的容许误差，即n f h 10±=容mm 。
若h ∑≤容h f ，即可将高差闭合差按符号相反、测站数成正比例的原则分配到各段导线实测高差上，再计算各段导线改正后的高差和各待定点的高程。
五、注意事项A 图 实4-1 水准路线示意图1．仪器的安置位置应保持前、后视距离大致相等。
每次读数前应保证精平及消除视差。
管线测量实习报告
管线测量实习报告管线测量实习报告（精选5篇）辛苦的实习生活在不经意间已告一段落了，这段时间里，我们一定有不少启发，这时候就十分有必须要写一份实习报告了！那么好的实习报告是什么样的呢？以下是店铺整理的管线测量实习报告（精选5篇），欢迎大家分享。
管线测量实习报告1我们进行了为期差不多五个月实习，其中两周多的户外作业和几天的数据处理，通过这次的实习我对数字测图内容有了更深的了解。
户外作业其中包括导线测量，碎部测量。
主要练习水准仪和全站仪的使用。
因为以前在课程的教授过程中已经练习过导线测量，使用这次重点练习碎部测量和绘制地形图，我也对碎部测量影像比较深。
碎部测量是一控制点（我们本次任务中的H1到H18点）为基础测定地物地貌的平面坐标和高程并将其绘制成地形图的测量过程、我们本次采用的是数字测图法，所用仪器是托扑康全站仪、碎部测量步骤：1、定向2、检核3、测量定向即将全站仪架在已知点，将棱镜架在另一已知点，将全站仪对准棱镜，再将已知点输入、检核就是把棱镜架在另一已知点，将全站仪对准它进行测量，如果得出的数据和以有数据的误差在允许的范围内，表明全站仪已经架好，可以进行测量，否则要重新定向、误差来源分析除了全站仪本身的引起的误差外（比如竖轴倾斜引起的误差）还有大气折光的影响引起的误差和操作过程的误差、为了避免大气折光的影响我们尽可能早的起床和在太阳不大的时候测量，尽管如此但为了如期的完成任务还是不可不免的要在烈日下测量、这也让我第一次体会到了户外测绘的艰辛、操作过程会出现的误差有：为对中引起的误差和为整平引起的误差、通过两周的练习，我能熟练的对中和整平，所以这些误差能尽可能的减小、操作过程引起的误差还有两个比较容易忽略的，那就是：1、加密引起的误差我们是通过已知点来测量碎部点的，其最基本的条件是两点间要通视、所以当岁部点和已知点不通视时就要进行加密、加密点又要作为已知点用，所以当加密点出现误差时会使后面的点受到很大影响、所以在加密时要特别仔细、2、未检核引起的误差、我们把全站仪架在已知点，将其对准后视棱镜，输入后视点数据、但当全站仪不能对准棱镜时，又未进行检核就会出现误差、但是从另一个方面讲，进行碎部测量一般碎部点都比较多，如果每个点都进行检核会花大量时间、而不检核就要求进行定向时要确保精确，可见测绘要一门要求非常细心和严格的学科、通过这次的户外测量和内业数据的处理，我基本上掌握了数字测图的一些基本内容包括水准仪，经纬仪，全站仪的使用，导线测量，碎部测量的方法，地形图的绘制、做到了理论和实际相结合、对以前零零碎碎学的测量知识有了一综合应用的机会、通过户外测量我充分认识到干我们这一行的需要的是耐心，毅力和仔细、要绘制出一幅地形图是要测出许多碎部点的，重复单一的测量没有耐心和毅力是不可能完成的，不仔细是很容易出现错误的，而测绘对误差是那么的敏感、所以干一行要爱一行，要在每次的练习中培养自己的测绘习惯、另外团队合作也很重要、一个小组要想完成一份好的实习作业，光靠一个或几个人的力量是不够的，需要充分发挥每个人的作用。

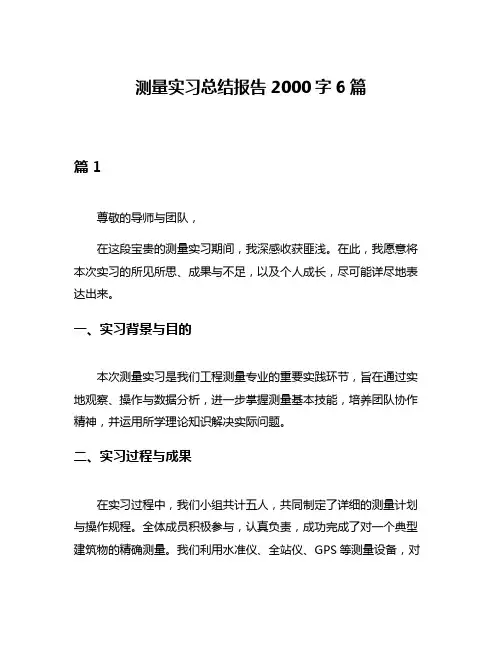

测量实习总结报告2000字6篇
测量实习总结报告2000字6篇篇1尊敬的导师与团队，在这段宝贵的测量实习期间，我深感收获匪浅。
在此，我愿意将本次实习的所见所思、成果与不足，以及个人成长，尽可能详尽地表达出来。
一、实习背景与目的本次测量实习是我们工程测量专业的重要实践环节，旨在通过实地观察、操作与数据分析，进一步掌握测量基本技能，培养团队协作精神，并运用所学理论知识解决实际问题。
二、实习过程与成果在实习过程中，我们小组共计五人，共同制定了详细的测量计划与操作规程。
全体成员积极参与，认真负责，成功完成了对一个典型建筑物的精确测量。
我们利用水准仪、全站仪、GPS等测量设备，对建筑物的长度、高度、角度等进行了精确测量，并绘制了相关图表，记录了详细数据。
在数据处理方面，我们采用了统计学原理和计算机技术，成功实现了对测量数据的初步分析、整理和归档。
经过反复校核和讨论，我们提交了准确、可靠的测量报告。
三、实习感悟与总结通过本次实习，我深刻认识到理论与实践相结合的重要性，也更加深刻地理解了工程测量的严谨性和精确性。
同时，我也意识到团队协作在问题解决过程中的关键作用，每个人都有自己的优势和特长，只有通过良好的沟通和协作，才能充分发挥团队的力量。
在成果方面，我们取得了一定的成绩，但也存在一些不足。
首先，我们在数据记录和整理方面还有待提高，需要更加规范和严谨。
其次，我们在数据处理和分析方面还需加强，需要更加深入地学习和掌握相关技能。
四、展望与建议对于未来的工程测量工作，我有以下几点展望与建议：1. 持续加强理论学习，不断提高实践操作能力，以适应不断发展的工程测量技术。
2. 增强团队协作精神，充分发挥每个人的优势，提高整体工作效率和水平。
3. 积极运用现代科技手段，如无人机、GIS技术等，提高测量精度和效率。
4. 重视数据分析和总结，不断总结经验教训，提高测量工作的质量和水平。
五、结语总的来说，本次测量实习是一次非常有意义的实践经历，让我更加深刻地认识到了工程测量的重要性和必要性。
测量专项施工方案(3篇)
第1篇1.1 项目名称：XX工程项目1.2 项目地点：XX市XX区XX街道1.3 项目规模：总建筑面积XX万平方米，其中地上XX万平方米，地下XX万平方米。
1.4 施工单位：XX建设集团有限公司1.5 施工内容：土建、安装、装饰装修等。
二、施工测量专项方案编制依据2.1 国家及地方有关测量法规、规范和标准。
2.2 施工图设计文件及相关设计说明。
2.3 施工组织设计及施工图纸会审记录。
2.4 施工现场实际情况。
三、施工测量控制网布设3.1 控制网布设原则按照《建筑工程施工测量规范》（GB 50026-2007）的要求，结合施工现场实际情况，布设控制网。
3.2 控制网等级及精度要求根据工程规模及施工要求，控制网等级为一级，精度要求如下：（1）平面控制网：主要建筑物轴线相对偏差≤5mm，建筑物间距相对偏差≤5mm。
（2）高程控制网：主要建筑物高程相对偏差≤5mm。
3.3 控制网布设方法（1）平面控制网：采用导线测量法，以已有控制点为基础，布设一级导线网。
（2）高程控制网：采用水准测量法，以已有控制点为基础，布设水准点。
四、施工测量实施4.1 施工测量准备（1）收集整理相关测量资料，如地形图、设计图纸、施工组织设计等。
（2）组织测量人员学习相关规范、标准，熟悉测量仪器及操作方法。
（3）检查测量仪器，确保其完好、准确。
4.2 施工测量实施（1）平面控制测量：按照控制网布设方案，进行一级导线测量，确保建筑物轴线、间距等满足设计要求。
（2）高程控制测量：按照控制网布设方案，进行水准测量，确保建筑物高程满足设计要求。
（3）施工放样：根据施工图纸及控制网，进行施工放样，确保施工位置准确。
（4）施工过程测量：在施工过程中，对关键部位进行复测，确保施工质量。
4.3 施工测量记录（1）测量记录表格：按照规范要求，填写测量记录表格，包括测量日期、仪器型号、测量数据等。
（2）测量成果整理：将测量成果整理成册，归档保存。
五、施工测量质量控制5.1 质量控制目标确保施工测量成果准确可靠，满足工程设计和施工要求。
二等水准测量外业数据整理(往返测)
二等水准测量外业数据整理(往返测)
往返测是由起点到终点的测量，然后再从终点返回起点进行反测的一种测量方法。
以下是二等水准测量外业数据整理的步骤：
1.测量基线：在测量基线前，需要进行周围的环境判断，如道
路情况、建筑物、地形等，以确定合适的测量路线。
当选用基线测量路线后，要清理沿线杂物，摆放测量设备。
2.起点水准点设置：在基线上设置水准点，准确测量横断面的
高程。
在水准点设置前，要考虑周围的环境和测量具体的场地条件。
3.测量起点高程：使用水准仪测量起点高程，保证在测量过程
中水准仪的精度正常。
当起点高程测量完成后，可以在起点水准点上标记出起点高程的数值。
4.往返测量：基于起点高程，进行往返测量，在途中也要注意
记录各个标志物。
5.环卫处理：在沿途记录距离、照片、标志等后，要对现场进
行整理和清理，以便于下一次的使用。
6.终点水准点设置：在往返测量结束后，终点水准点的设置就
变得非常重要，以保证数据可以更加准确。
在设置终点水准点后，进行测量，并将数据同步记录下来。
7.处理数据：将记录下来的数据进行分类和排序。
在进行数据
分类和录入时，可以设置标准字段，以便于查询和进一步处理。
8.分析处理：将测量的数值进行处理和分析，并通过科学的方
法进行评估。
可以使用数据处理软件、绘图软件等工具便于进行多方位分析处理。
9.评估和成果输出：最终的结果需要通过评估，输出成果并提交。
在此过程中，对于测量设备进行检测修复，并保存设备有关数据和测量难点，以便于后续的研究和改进。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
§4-1 钢尺量距
1、量距的工具 钢尺、标杆、测钎、垂球 2、钢尺量距的方法 钢尺量距的基本步骤是：直线定线、量距和数 据整理 两点间的距离大于尺长时，需分段丈量。将各 分段点置于一条直线上的工作叫直线定线。直 线定线方法有目测法和仪器法两种。
3、平坦地区量距
§4-3 直线定向
直线定向的目的是确定一条直线与标准方 向之间的夹角。确定一条直线与标准方向 间的关系叫直线定向。 测量工作中常用的标准方向有三种：
1、标准方向 （1）．真子午线方向(真北方向) 地球表面某点的真子午线的切线方向，称为 该点的真子午线方向。真子午线北端所指的方 向为真北方向，它可以用天文观测的方法来确 定。 （2）．磁子午线方向(磁北方向) 地球表面某点上磁针所指的方向为该点的磁 子午线方向。磁针北端所指的方向为磁北方向， 可用罗盘仪测定。 （3）．坐标纵线方向(坐标北方向) 测量工作中采用高斯平面直角坐标系，坐标 系中坐标纵线北端所指的方向为坐标北方向。
地面平坦时可使钢尺沿地面丈量，丈量AB距离可 先从A向B进行（往测）。 为检核丈量结果，提高测量精度，需由B 向A丈量 BA点间之距（返测），司尺员应调换位置。往返 丈量距离的差数的绝对值与该距离的往返均值之 比（称为丈量的相对精度或称相对误差）即： |往测—返测|/往返均值=1/M 符合要求时，取往返测均值作AB之距的最终结果。
（3）.倾斜改正 当沿倾斜地面丈量后，用水准仪测得两 端点的高差h，尺段倾斜长为L，DL为尺 段平距，则倾斜改正值为：ΔDL= DL-L。 （4）.改正后的尺段水平长度
（5）.尺段往测或返测水平距
（6）.相对中误差
（7）.两点间和水平距离
4、钢尺量距的误差来源及减弱措施
往返丈量一段距离，其结果不等，揭示了 量距有误差存在。量距误差发生在量距全 过程，受环境、工具、量测者技术塾练成 度诸多因素的影响。分析其来源、寻找减 弱措施，以期达到提高量距精度是目的。
2、磁偏角与子午线收敛角 （1）.磁偏角 由于地球磁场的南、北极与地球的南、 北极并不一致，因此某点的磁子午线方 向和真子午线方向间有一夹角，这个夹 角称为磁偏角，用δ表示。磁子午线偏向 真子午线以东为东偏，δ为正，以西为西 偏，δ为负。
（2）．子午线收敛角 地球表面某点的真子午线方向与该点 坐标纵线方向之间的夹角，称为子午线 收敛角，用γ表示。坐标纵线偏向真子午 线以东为东偏，以西为西偏，东偏为正， 西偏为负（图1-18）。子午线的收敛角 有严密的计算公式，在普通测量中可按 如下近似公式计算： γ=ΔLsinB
3、钢尺量距的成果整理
成果整理时，先对尺段单程测量长度加入各种改 正，累加尺段长度计算出一段距离往测或返测长 度，相对精度符合要求时，取往返测均值作该距 离的最终长度值。 （1）.尺长改正 设尺长方程式中的尺长改正值，钢尺名义长度l0， 实测得尺段长度L，则该尺段的尺长改正：
（2）.温度改正 将丈量时的平均温度t与标准温度t0 之差乘以钢尺的线性膨胀系数及量得长 度L，得到该尺段的温度改正：
3、表示直线方向的方法 在测量工作中，常采用方位角或象限 角表示直线的方向。 （1）．方位角 由标准方向的北端起顺时针方向量到 某直线的夹角，称为该直线的方位角。 方位角的变化范围是0°～360°。
真方位角A----以真子午线方向为标准方 向的，称为真方位角。A=Am+δ 磁方位角Am----以磁子午线方向为标准 方向的，称为磁方位角。A=α +γ 坐标方位角α ----以坐标纵线为标准 方向，从标准方向的北端起顺时针方向 量到某直线的夹角。α =A -γ
方位角和象限角可以互相换算，换算方 法见下表：
象限 名称 由α 求R 由R 求 α Ⅰ 北东（NE） R=α α =R Ⅱ 南东（SE）R=180°-α α =180°-R Ⅲ 南西（SW）R=α -180° α =180°+R Ⅳ 北西（NW）R=360°-α α =3注记长度称为名义长度，两端 点刻划线间所代表的真长为钢尺的实际 长度，名义长度与实际长度的差值为 （尺长改正数）。通过钢尺检定，可求 出及尺长方程式： l 式中： l0— 钢尺的名义长度（ m）； — 尺长改正数（mm）(为钢尺检定时值); α —— 钢 尺 线 性 膨 胀 系 数 ， 值 为 0.0116~0.0125mm/（m· °C）； t0——检定钢尺时的温度（标准温 度,°C）； t——量边时温度°C；
(2)．正反方位角 由于任何地点的坐标纵线都是平行的， 因此，任何直线的正坐标方位角和它的 反方位角均相差180°即： α AB=α BA±180° αBA称直线A、B的正方位角，αBA称直 线B 、A的反方位角。
(3). 象限角 直线与标准方向线所夹的锐角称为象 限角。象限角的取值范围为0°～90°， 用R表示。由于象限角可以自北端或南端 量起，所以表示直线的方向时，不仅要 注明其角度大小，而且要注明其所在象 限。
4、沿倾斜地面量距
当倾斜地面坡度一致时，可沿斜面分段拖 地丈量斜距，加倾斜改正得到平距，该法 称为倾斜量距法。
§4-2 精密量距
当测距精度要求高时，要用精密量距方法。钢 尺精密量距精度可达1／3000—1／10000或更 高。 精密量距前首先要对钢尺进行检定，求出尺长 方程式；定线必须采用仪器法，场地中障碍物 应清除，尺段点按坡度变化点和尺长确定，用 预先设有标志的木桩或水泥桩标定，桩面应高 出地面10cm左右；尺段端点高差一般用水准测 量方法测定；量距时应施加标准拉力；测记钢 尺表面温度（无此条件时可测气温）；实测斜 距应进行尺长改正、温度改正和倾斜改正。
2、精密量距法
精密量距由5人进行：记录1人，前后尺施尺各1人， 前后读数各1人。每尺段量距方法如下：后尺员持 钢尺零端，并挂拉力计，前尺员持钢尺末端，使 钢尺贴于标志顶面，前尺员喊“预备”，在施加 到标准拉力时，后尺施尺员喊“好”，两读数员 同时读得前、后尺端当前读数，读数至毫米，其 差即为尺段一次测量值，并立即记入手簿。测量3 次，互差不得超过3mm。每次丈量前后应各测记一 次温度并取平均值。
