mapinfo操作手册
mapinfo使用教程
mapinfo使用教程MapInfo是一款强大的地理信息系统（GIS）软件，常用于地图制作、空间分析和数据可视化。
本教程将向您介绍MapInfo的基本操作。
1. 打开MapInfo软件。
在开始菜单中找到MapInfo并点击打开。
2. 导入地理数据。
点击"文件"菜单，然后选择"导入"。
选择您要导入的地理数据文件，并点击"打开"。
MapInfo支持多种地理数据格式，如SHP、TAB等。
3. 地图浏览。
使用鼠标工具栏上的放大、缩小、平移按钮来调整地图视图。
您还可以使用鼠标滚轮来放大或缩小地图。
4. 属性查询。
点击"工具"菜单，并选择"查询"。
在弹出的窗口中，选择您要查询的地理对象图层，并选择查询条件。
点击"确定"，MapInfo将显示满足条件的地理对象。
5. 空间分析。
点击"工具"菜单，并选择"空间分析"。
在弹出的窗口中，选择要分析的空间对象图层，并选择分析方法，如缓冲区分析、叠加分析等。
根据需要设置分析参数，然后点击"确定"进行空间分析。
6. 数据编辑。
点击"工具"菜单，并选择"编辑"。
在弹出的窗口中，选择要编辑的数据图层，并选择编辑工具，如绘制、修改、删除等。
在地图上进行编辑操作，然后保存修改。
7. 数据输出。
点击"文件"菜单，并选择"另存为"。
选择输出文件的格式，并设置保存路径。
点击"保存"将地理数据以指定格式输出到指定位置。
8. 栅格数据处理。
MapInfo还支持栅格数据的处理和分析。
点击"栅格"菜单，可以进行栅格数据的叠加、分析、分类等操作。
9. 地图制作。
点击"地图"菜单，选择"新建地图"。
mapinfo软件使用手册
Mapinfo软件使用手册MapInfo是美国MapInfo公司的桌面地理信息系统软件，是一种数据可视化、信息地图化的桌面解决方案。
它依据地图及其应用的概念、采用办公自动化的操作、集成多种数据库数据、融合计算机地图方法、使用地理数据库技术、加入了地理信息系统分析功能，形成了极具实用价值的、可以为各行各业所用的大众化小型软件系统。
MapInfo 含义是“Mapping + Information （地图+信息)"即：地图对象+属性数据。
目前大部分使用的mapinfo软件为英文版，汉化的版本直观性较强，但是一些功能以及操作复杂度相对较高,mapinfo版本自开发以来历经版本较多，当前最新版本mapinfo11.0，下边以mapinfo10.0为例进行操作演示。
（1）软件安装,下载或者拷贝安装软件，然后进行安装。
（2）软件使用,1、安装完成mapinfo软件后，电脑开始菜单中选择所有程序，看到mapinfao应用程序选择mapinfo professional 10.0点击鼠标左键，软件打开完毕。
见图一(图一）2、打开软件后默认是否恢复上次任务，是选择确定，否的话选择取消.见图二（图二）3、安装插件Mapinfo软件是在无线优化当红具有较强的实用性，但大多数主要是针对GSM网络的，对TD无线优化工作有一定的局限性，因此针对TD优化工作而制作的专用插件就显得尤为重要。
下文将介绍TDPlanning插件的安装.插件版本TDPlanning2.3，安装具体步骤如下:第一步选择工具下拉菜单工具管理器见图三（图三）第二步选择增加工具选项后填写标题，选择位置里边找到插件的位置-打开—确定。
见图四（图四）4、工参导入汉化版本无法正常打开EXCELL格式，首先将EXCELL格式转化为TXT格式见图五,然后打开TXT格式，选择文件选项下打开选项，然后选择转化为TXT格式的文档打开,见图六注意：在带分界符页面中的文件字符集项应选择没有字符集转换，选中下边以第一列作行作为列标题。
MAPINFO操作指导手册
一．生成导入txt文件1. 把基站表按要求格式生成可以导入的TXT文件，有些EXCEL文件的列，如经纬度直接拷贝可能会出现问题，可以使用VLOOKUP在另一个文件查找一列数据，函数关系为VLOOKUP(本文件对应列数据，选中从本文件对应列到要选择的列之间的所有数据，与本文件对应列到要选择的列之间的行数，0)生成TXT文件对EXCEL文件要保留成一个工作表，否则会导入失败。
2.使用选择性粘贴把本工作表文件拷贝并复制，把其他工作表删除，另存为余杭.TXT文件3.导入到MAPINFO在MAPINFO中打开余杭.txt,文件类型选.TXT,选项设置如下4在弹出对话框设置如下图5.创建点：在菜单TABLE选creat point,6.打开创建的地图窗口；window----new map window二．创建三叶图1.在Tool ----Tool manager 增加新的插件SiteSee或者CellView2.加入成功，在Table最下方会多出Wfi SiteSee插件，选第一项creat site boundaries,出现如下图，并按如图进行设置，即可创建出三叶图生成图层如下三．创建专题图1.在MAPINFO打开路测数据TABLE—CREAT POINT创建点创建专题图在MAP---CREAT THEMA TIC MAP四．生成宏1．打开“googleearth基站扇区绘制工具(YZL)V2.6”文件2．在工具—宏—安全性，把安全性设置为最低3．关闭该文件，再打开---点“生成KML文件”按钮，出来对话框，进行设置选择保存路径和文件名如“宏文件—GE”4..打开Google Earth ,打开文件“宏文件—GE”五．CPN ;临区优化在工具里把插件cpn_v1.3.4导入进去，会出现CPN菜单栏，点CPN第一项”CONVERT TX AND NL TO TAB”导入文件，按顺序导入rf_nl，再导入rf_nl_list,点neighbor priority on把临区优先级打开,再点一个基站就可以显示他的临区关系。
mapinfo操作
一、MapInfo表的管理与使用1、表的创建1.1创建表结构操作步骤：打开MapInfo，选取【文件】＞【新建表】，出现“新建表”对话框，如图，有三个选项，我们选择第2个选项【打开新的地图窗口】，单击【创建】，则先打开“新表结构”对话框。
按下列内容创建“土地利用图”的表结构，如下图所示：新表结构对话框右边的选项意义很明显。
可以增加和移去字段，可以调整字段位置，这有利于数据浏览。
新建表结构时要设定坐标投影，系统默认的投影是经纬度。
而城市规划大于万分之一的图纸是非地球投影，X、Y坐标值以m作单位。
还要根据地图的最小最大X、Y坐标设定地图窗口的有效作图范围，在边界之外的地图对象不能显示。
注意:地图窗口的投影一经设定就不能改变。
如果确需改变投影，可对表文件“另存来改变投影，包括改变作图范围”1.2创建地图单击绘图工具栏中的多边形工具，在地图窗口中绘出4个多边形，如下图。
（注：如果“土地利用图”未打开，应单击【文件】＞【打开】找到该图层打开。
）1.3给地图对象输入属性数据单击信息工具按钮，再在地图上点击一个地块，将弹出一个信息框。
信息框中的字段是按表结构设定的字段排列的，按规划的地块编号、用地性质、面积等依次键入数据并逐块执行输数据的操作。
1.4查看数据浏览表浏览表是一种电子表格，表中的每一行包含一条记录，该记录的每一列又包含某个字段的信息。
通过选取【窗口】＞【浏览窗口】，再选取“土地利用图”，就打开该图层的浏览表，如下图所示。
表中可看到相对于4个地块的4条记录，每条记录包含的字段值。
如果将地图窗口与浏览窗口同时显示在屏幕上，我们就可以进行图与表的双向查询操作。
应用选择工具单击图上的一个地块，则表示相应的记录会突显。
相反，在表上单击一条记录，则图上的相应地块会突显。
以上就是创建MapInfo表文件的全过程，实际工作中只是数据更多、更具体而已。
2、表的修改第一次建立表结构时，可能考虑不全面，在使用中常发现要修改，比如：需要增删字段、改变字段类型及宽度、调整字段顺序、确定索引、改变索引、改变投影、扩大作图范围等。
mapinfo基础操作手册
“mapinfo”的使用一、地形图先使用photoshop将图进行校准使用图象菜单→旋转画布→任意角度→进行校准。
可自动计算旋转角度，吸管工具→点右键→度量工具→拉直线，即可计算→旋转画布→任意角度→确定。
二、“mapinfo”软件安装将mapinfo安装软件打开→MapInfo7.0→→点击该文件→下一步→下一步→打开CRACK文件→将SN文本文件→复制序列号MIPWCC0700509692→下一步→直至安装完成，安装完后将MapInfo配准补丁文件复制到安装文件夹MapInfo中的Professional 文件夹内，同时将CRACK文件夹中的复制至安装文件夹MapInfo中的Professional 文件夹内，双击，完成安装，软件即可使用。
三、地形图配准1、打开mapinfo，在“文件”中选择打开；2、在“打开”对话框中，文件类型选择“栅格图像”，打开所要配的地形图，点击“打开”；3、出现“mapinfo”对话框，选择“配准”；4、出现“图像配准”，选择投影（类别：Gauss-kruger（pulkovo1942），类别项：选择带数（博乐市为14带，计算方式为=博乐市所在经度81/6后取整数+1=14）；选择单位（度），点击“确定”如下；5、一般从左-右、从上-下，找到图的经纬度的起止点和其余周边点，依次输入控制点，“增加控制点”对话框，地图X：经度，地图Y：纬度；（注意：必须转化成度的形式），保留6-7位小数；6、控制点输入完之后调整误差（误差一般控制在1-4范围之内），点PT1→跳到→放大PT1点→将十字司放在经纬度交叉点的中心位置→点击“确定”，依次调整其余点即可完成配准。
四、查看投影打开mapinfo的菜单栏地图→地图选项→右下方有投影菜单→单击投影→查看投影是否匹配→如匹配→点确定→确定即可五、地图矢量化（纸质转化为电子版）1、新建图层：打开配准好的地形图，建层：打开文件→新建表→选择第三个添加到当前窗口→创建→新表结构中名字（必须是英文字母）→创建→取名保存→上部可显示国界图层，可建多个图层。

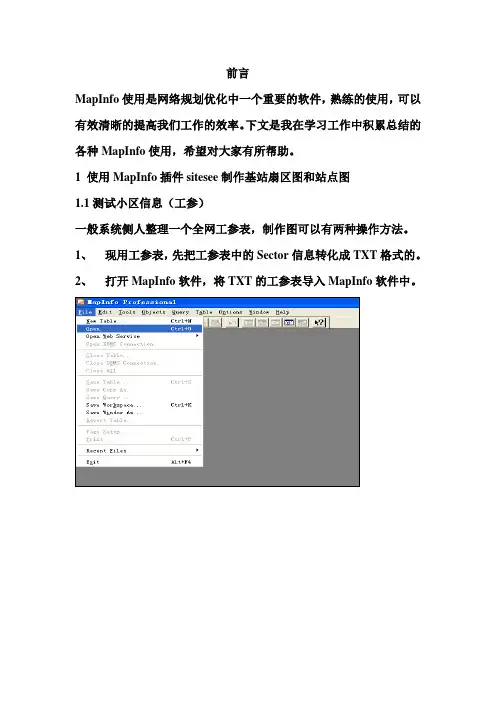

Mapinfo使用大全(网优实用)
前言MapInfo使用是网络规划优化中一个重要的软件，熟练的使用，可以有效清晰的提高我们工作的效率。
下文是我在学习工作中积累总结的各种MapInfo使用，希望对大家有所帮助。
1 使用MapInfo插件sitesee制作基站扇区图和站点图1.1测试小区信息（工参）一般系统侧人整理一个全网工参表，制作图可以有两种操作方法。
1、现用工参表，先把工参表中的Sector信息转化成TXT格式的。
2、打开MapInfo软件，将TXT的工参表导入MapInfo软件中。
3、选择如下图：4、注意打勾，点击OK5、出现如下图6、制作站点图：点击table菜单中Greate points选项，如下图点击上图圆圈，选择站点的形状、大小、颜色，选择圆圈的经纬度，点OK，站点图制作完成。
制作后打开制作的TAB图，点制作完成。
如下图：站点图制作有利于区分新建站和原站7、使用sitesee插件制作基站扇区图，打开sitesee插件，点击圆圈8、选择如下图，纬度、经度、扇区的大小（一般选择0.1或者0.2）波瓣角（一般选择65、45、30），在选择“方位角”点OK9、扇区图制作完成，显示基站名选择上图的站名就可以同时显示站名和PN的方法，选择“Expression”,出现对画框，选择“站名+PN”点OK另外一种方法：标准EXCELL表格，EXCELL里面的项需要从总工参表里取。
下图是标准EXCELL表格，可以借用E:\软件使用说明\MapInfo使用\扇区图形（1）用MapInfo打开标准EXCELL表格，如图（2）选择“other”出现右边对话框，将A1该为A2,点OK，左图圆圈打勾，出现下面对话框，点OK（3）出现如下的图（4）与上面制作站点图和扇区图操作一样2. MapInfo中TAB格式制作和MIF格式文件的转化1、新建一个TAB文件这样一个新的TAB文件就建立成功2、新TAB文件，是为了画测试路线、BSC分组区域、话务载频区域，还有测试分组图画测试路线，双击线条，出现对话框，可以在TAB上输出字体3、TAB文件转化成mif文件格式，鼎立6.3支持mif格式的测试路线图点击table菜单中Import选项mif格式文件完成3.创建主题地图1、首先打开全网扇区图或者站点图，点击table菜单中Greate Thematic Map 选项2、点击Nest根据不同的条件设置区分地图，可以BSC、话务载频、割接开通批次等3、根据如下话务载频情况设置不同的颜色4、点OK，得到如下图我们画BSC区域、话务载频区域都是依照上面的不同颜色区分而画。
MapInfo(入门教程)
1. 关闭表 2. 关闭所有打开的表 3. 关闭多个表
栅格图像
栅格图的用途
用作普通地图的蓝本 用作MapInfo地图的背景 作为一幅单独的图像 地图编辑
7. tga——Truevision TGA 8. tiff——合并图像文件格式 9. ping——简便网络图形格式 10. PSD——Photoshop图形 格式 11. wmf——Windows元文件
2.确定栅格图像的坐标体系
3.栅格图像的显示
栅格图像的配准
“图像配准询问”对话框
“图像配准”对话框
“增加控制点”对话框
图层
图层控制
1. 图层显示属性
2. 可编辑属性 3. 可选择属性 4. 自动标注 5. 显示属性
6. 标注属性
7. “专题”按钮
“图层控制”对话框
8. “热链接”按钮
9. 图层 10. “图层顺序”
装饰图层
装饰图层是地图窗口中的最上层图层，在其中 MapInfo自动放入与标注有关的信息，其它的比 如地图标题以及图形对象等也可以放到装饰图层 中。装饰图层总是被显示，且所有放于装饰图层 的对象必须被存到一个新的或已存在的图层中才 能保存下来。 装饰图层是一个空的图层，其中用户可以绘 制或输入不想放在其它图层中的对象或文本，可 以使用装饰图层创建及保存标注、地图标题或图 形对象。
“符号样式”对话框
“线样式”对话框
“区域样式”对话框
“文本样式”对话框
矢量化的道路层
矢量化的建筑层
矢量化的绿化带
矢量化校园图
区与区相交或包蕴
大区域包含小区域
给三个区域设置目标后 的情形
“数据分解”对话框
小区域被分割出来
Mapinfo使用指南
MapInfo使用指南一、图像的配准1.双击桌面上的图标，即可打开Mapinfo。
2.点击工具条上的按扭或从“文件”菜单中选择“打开［O］…”出现以下对话框：３.选择你所要编辑图件的位置，双击打开图件（如果你的图件还没有进行配准－具有地理座标，请你在“文件类型”下拉菜单中选择“栅格图像”；如果是配准过的图件，“文件类型”要求是“Mapifo（*.tab）”）。
4.下面介绍一下图像的配准：打开栅格图像后，如下图所示：计算机问你是想显示还是想配准，点击“配准”（当然，如果你只是想看一下的话，点击“显示”就可以了）。
点击配准后如下图所示：要配准这张图，首先你应该知道这张图的四角座标，然后你是要用经纬度配呢还是用公里网，当然，你点一下上图中的“投影［P］…”就可以了，打开后，如下图所示：如果你要用经纬度配，如上图，在类别中选“Longitude／Latitude”，类别项中选“Longitude／Latitude”即可；如果你要用公里网配，在类别中选“Gauss－Kruger（China）6Degree Zone”类别项中选“GK Zone16（Zone46＝3Degree Zone31）”即可。
（注意：有些版本的Mapinfo是没有公里网配准的！）点确定回到上个对话框。
（注意：如果你选择的是公里网配，一定要在“单位［U］…”对话框中把单位改为“米”，如果你选用的是经纬度，就不存在这个问题，因为它只有度单位。
）５.现在就可以进行配准了。
（记住：配准必须是从左到右，从上到下的顺序。
）首先把左上角放到足够大（点击按扭即可放大，当然，点击按扭即可缩小），在左上角点中心点击鼠标左键，如下图：填入你的经纬度坐标。
其它不用改。
注意，“地图［M］X”是经度，“地图［A］Y”是纬度。
另外，如果你是经纬度配准，它确认的是度的格式，如果你的四角坐标是度分秒，你要换算成度的后再填入；如果你是公里网配准，那么经度输入的时候，前面的16不要输，也就是去掉后再填入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
跟我用mapinfo
一、水深点的获得
1、打开tab文件：11.tab
2、新建一个表，如depth.Tab
出现对话框：
在add to current Mapper前打勾，表示添加到当前图层上；点击create，出现对话框：
选中name，输入depth，随便取个名字，表示表中数据的名字，其他选项可不用管。
点击create，出现对话框：
在file name处输入想保存的文件名，如depth，点击save。
软件窗口此时出现空白的内容，点击右上的小X，关闭图层。
注意不要点大X，关了mapinfo程序。
在工具栏点击图标：，对图层进行控制：出现对话框：
在depth图层把能选的都选上，点击ok。
现在来看看工具栏上有哪些工具：
main工具栏：上面4个是选取对象的图标，
接下来是放大和缩小工具，
第四行右边的手是移动地图位置的工具，
第五行的I图表是显示和输入信息的工具，右边的是标签工具，
第六行是把图件拿到其它软件的工具，类似copy，
第七行左边的是图层控制工具，右边的是量距离的工具
下面的几行不要管了。
Dra…工具栏: 第一行，画点和直线的工具
第二行，画折线和弧线
第三行，画多边形和圆
第四行，画矩形和圆角矩形
第五行，写文字
下面几个是改变点、线、面、文字属性的工具
现在，接着做下一步，
将图放大到合适的大小，点击画点的工具图表，在图上水深位置画点，
再点击i图标，输入信息，出现小对话框：
点击depth:0这里，出现：
在0这里输入水深:-5.0，一个水深点输入完毕。
再选中画点的图标，在第二个位置画一个点，并在上图中输入水深-1.9，第二个点完成。
重复n次，将所有的点输入完毕，记得随时save。
所有的水深点都输入完成后，选择菜单中的table/export…
出现对话框：
选择表depth，点击export，出现：
输入文件名，如depth，点击save,
在文件夹中出现2个新文件：depth.mif和depth.mid
各水深点的坐标在depth.mif中，水深值在depth.mid中。
打开Depth.mif文件，可以看到：
删掉前面7行，删掉下面n行中的point，删掉n行symbol(35,0,12),剩下的就是每个水深点的坐标。
将2个文件中的数据合起来，得到我们需要的水深数据，数据的格式是x，y，depth，如：
接下来，准备画等值线的边界文件：
打开要画的所有地图，再新建一个表，取名为bou.tab
点击图层控制图标，关闭一些不必要的表，将bou图层全部打勾。
点击ok，就可以画了。
将图放大到合适大小，选择工具栏中画折线的图标，沿地图的岸线仔细的画出边界。
最好1笔连续画完。
画完后（如下图），保存表bou，输出表（菜单中的table/export），得到新的2个文件：bou.mif 和bou.Mid。
打开bou.mif文件，看到：
删掉前面7行内容，删掉pline 、pline 11和pen(1,2,0)，得到
:
将修改后的文件存为：bou.bln 。
得到surfer 的边界文件。
接下来就可以画等值线了。
跟俺用SURFER
打开surfer，点击窗口右侧工具栏的base map图标：,选择我们已经做好的bou.bln文件，点击ok，出现对话框：
，点击ok。
可以得到我们刚刚画好的河段平面图：
再点击菜单中的grid/data，如下图：
选择已经辛辛苦苦做好的水深文件，如ddd.txt文件，点击ok，出现对话框：
这是surfer7.0的对话框，与8.0版本的略有不同，不用管它，看上图我们关心的这部分。
X这一行的最小X的值和最大X的值是按照水深文件自动产生的，步长spacing表示每隔多长的距离插一个值，值越小，画的图越细致，＃of lines是表示一共插多少个值，越大插值画出来的图越细致。
Y这一行也如此。
定好上述几个参数后，点击ok，等软件自动插值，完成后产生一个新的文件ddd.grd。
再点击菜单grid/blank，
，选择ddd.grd文件，点击open，
出现新对话框：
选择边界文件bou.bln，点击open,出现保存文件对话框：
自己输入要保存的文件名，比如：1999水深.grd，点击save.
接下来，在右侧工具栏点击等值线图标（contour map），打开刚保存的文件1999水深.grd，
就可以了。
至于如何让图件美观，容易看出水深深浅等，自己去试。
等值线就画好了。
如何画出冲於量、冲於强度分布图？
比如已经画好1999年和2004年水深图，有1999水深.grd和2004水深.grd两个文件，要注意2个文件插值的时候最大、最小X，最大最小Y，步长等参数要一样！
打开surfer，点击菜单中grid/math，如下图：
选中2004水深.grd，点击open,如下图：
出现对话框：
点击第二行input grid file B右侧文件夹图案，选择1999水深.grd文件，点击open，
点击第三行output grid file C右侧文件夹图案，取一个输出文件的名字，如冲於量.grd
在最下面一行中，输入计算公式，如C=A-B，
点击ok。
就产生了冲於量分布的等值线文件冲於量.grd。
在右侧工具栏点击等值线图标（contour map），打开刚保存的文件冲於量.grd，就可以显示出2个年份之间河段的冲於分布图。
同上，可以画出冲於强度分布图，只要在输入计算公式时输入C=(A－B)/5.0就可以了。
