中学物理实验报告一基本仪器的认识和使用
常用仪器的使用实验报告(共9篇)
常用仪器的使用实验报告(共9篇)1. 热电偶温度计的使用实验报告实验目的：了解热电偶温度计的基本原理和使用方法，掌握热电偶温度计的精度及注意事项。
实验原理：热电偶是利用两个不同金属的热电势产生温度差，将其转化为温度值的温度传感器。
它由两种不同金属的不同长度的导线组成，通常是铜和铜镍合金，两种导线的连接处称为热电接头。
当两个热电接头连接在温度不同的物体上时，由于两种金属的热电势差异，将产生一种电动势，这种电动势与温差成正比，由此可以测量物体的温度。
实验器材及药品：热电偶温度计、数字显示温度计、热水、冷水。
实验步骤：1. 将热电偶温度计接好线，将触头插入被测物体中。
2. 开始记录温度值，可以使用数字显示温度计对热电偶温度计的测量结果进行实时监测。
3. 改变被测物体的温度，比如将升温的热水倒入容器中，或者将降温的冷水倒入容器中。
4. 记录不同温度下的测温结果，并比较实验结果与实际值的误差，分析误差的可能原因。
注意事项：1. 热电偶温度计不能被弯曲或扭曲，否则会影响测量精度。
2. 热电偶接头处应该接触紧密，否则会产生不均匀的温度分布。
3. 热电偶测量的范围取决于热电偶用于测量的材料，对于不同的物质应该选择合适的热电偶。
实验结果：在实验中，我们记录了不同温度下的热电偶测量结果，发现与实际值的误差不大，具有较高的精度。
同时，我们发现热电偶温度计在测量温度差较小的物体时误差更小，测量范围大小直接影响测量精度。
在实验过程中，我们注意到热电偶接触不良时，测量结果出现波动，因此应该保证接触紧密。
pH计测量的原理是利用放置于被测液体中的电极对水中的疏水离子进行测量。
pH计是一种电化学传感器，其基本原理是靠量化氢离子浓度从而量化液体或其他物质的酸碱度。
pH计、标准缓冲溶液，待测液体。
1. 打开pH计电源，确保电极接好线。
2. 将电极放置于标准缓冲液中，按照说明书上的要求进行校准。
3. 将电极放置于待测液体中，读取pH测量值。
常用仪器的使用实验报告
常用仪器的使用实验报告实验目的：1. 了解常见仪器的基本使用方法；2. 掌握不同仪器的实验操作技巧；3. 学习正确记录和分析实验数据的方法。
仪器名称：显微镜实验原理：利用透射光学原理，通过物镜放大被观察物体，通过目镜观察物体。
实验步骤：1. 将显微镜放置在平稳的桌面上。
2. 打开镜头罩，调节光源的亮度。
3. 将待观察的物体放在载物台上，并调节镜头与物体间的距离。
4. 调节目镜，使物体图像清晰可见。
5. 观察物体细节，并根据需要做适当调整。
仪器名称：天平实验原理：根据物体重量对称原理，通过测量物体受到的重力来确定物体的质量。
实验步骤：1. 将天平放置在平稳的桌面上，并待天平稳定。
2. 将待测物体放在天平盘上。
3. 调节盘上的配重，使天平回到平衡状态。
4. 读取天平上的质量数据。
5. 如需再次测量，清空天平并重复上述步骤。
仪器名称：恒温水浴实验原理：利用加热或降温来维持水温恒定，适用于需要控制温度的实验。
实验步骤：1. 将水浴仪放置在平稳的桌面上。
2. 加入适量的水，并加热或降温到所需的目标温度。
3. 将待测样品放入水浴中，并保持一段时间使其达到平衡。
4. 根据实验需要，控制水温的升降，记录实验数据。
仪器名称：pH计实验原理：利用测量溶液中氢离子活度的仪器，以判断溶液的酸碱性。
实验步骤：1. 将pH计放置在平稳的桌面上。
2. 将电极插入待测溶液中，并待pH计稳定。
3. 读取pH计上的pH值，并记录实验数据。
4. 如需再次测量，清洗电极，并重复上述步骤。
实验注意事项：1. 各种仪器使用前需检查是否正常工作，如有损坏应及时报修。
2. 操作仪器时要轻拿轻放，避免撞击和过度摇晃。
3. 按照仪器的使用说明和实验要求操作，注意安全使用。
4. 实验结束后，及时清理和归位仪器。
物理实验中常见仪器的使用与操作技巧
物理实验中常见仪器的使用与操作技巧物理实验是物理学学习中不可或缺的一部分，通过实验可以直观地观察和验证物理定律和规律。
而在物理实验中，仪器的使用和操作技巧是非常重要的，它们直接影响到实验结果的准确性和可靠性。
本文将介绍一些常见的物理实验仪器的使用和操作技巧，帮助读者更好地进行物理实验。
一、光学仪器光学仪器在物理实验中应用广泛，如显微镜、光谱仪、干涉仪等。
在使用光学仪器时，首先要注意保持仪器的清洁和干燥。
使用显微镜时，要将目镜和物镜对准，并调节焦距，以获得清晰的观察图像。
使用光谱仪时，要注意调节入射光的角度和波长，以获得准确的光谱分析结果。
使用干涉仪时，要保持光路的稳定和干净，避免杂散光的干扰。
二、电学仪器电学仪器在物理实验中也是常见的，如万用表、示波器、电源等。
在使用电学仪器时，首先要注意安全，避免触电和短路。
使用万用表时，要选择合适的量程和测量模式，并正确接入电路，以获得准确的电流、电压和电阻值。
使用示波器时，要调节合适的时间和电压尺度，以获得清晰的波形图像。
使用电源时，要注意电压和电流的调节，以满足实验需求。
三、力学仪器力学仪器在物理实验中用于测量力和运动，如弹簧测力计、天平、滑轮组等。
在使用力学仪器时，首先要保持仪器的稳定和平衡。
使用弹簧测力计时，要将被测物体悬挂在测力计上，并读取相应的测力值。
使用天平时，要将被测物体放在天平盘上，并调节天平的平衡，以获得准确的质量值。
使用滑轮组时，要注意调节滑轮的位置和张力，以观察物体的运动情况。
四、热学仪器热学仪器在物理实验中用于测量温度和热量，如温度计、热容器、热电偶等。
在使用热学仪器时，首先要注意保持仪器的清洁和精确。
使用温度计时，要将温度计插入被测物体中，并等待一段时间，以获得准确的温度值。
使用热容器时，要注意调节加热和冷却的速度，以控制热量的输入和输出。
使用热电偶时，要将热电偶与被测物体接触，并读取相应的温度差。
五、声学仪器声学仪器在物理实验中用于测量声音的频率和强度，如音叉、声级计、共振管等。
物理实验技术中常见仪器的使用指南
物理实验技术中常见仪器的使用指南引言：物理实验是探索自然规律的重要方法之一，而在进行物理实验时，合适的仪器的运用和正确的使用，将直接关系到实验的准确性和结果的可靠性。
本文将介绍物理实验中常见的仪器的使用指南，以便读者能够更好地掌握这些仪器的操作技巧。
一、万用表（Multimeter）万用表是物理实验中常见的测量电压、电流、电阻等物理量的仪器。
在使用万用表测量电压时，应首先将万用表的旋钮拨到“V=”位置，然后连接电路，将红表笔与待测电压的正极相连，黑表笔与负极相连。
在测量电流时，应先将旋钮拨到“A=”位置，再将待测电流的电路中断，将黑表笔连接到负极，红表笔连接到与负极相连的电路中。
在测量电阻时，旋转万用表的旋钮至最大电阻量程，将电阻的两端连接至万用表的黑红表笔上，在此过程中，应确保电源电路已切断，以避免触电危险。
二、显微镜（Microscope）显微镜是物理实验中用来放大细微物体的必备仪器。
在使用显微镜时，首先要调节并保持合适数量的光线照射物体，以获得清晰的观察效果。
接着，将被观察的物体摆放在显微镜平台上，并使用调节钮逐渐将物体移近镜头，直到能够看清物体细节。
在使用显微镜观察生物细胞等活体样本时，需要注意保持镜片和样本的湿润程度，以避免样本失活。
三、光谱仪（Spectrometer）光谱仪是用来分析光的组成、波长等性质的仪器。
在使用光谱仪进行实验时，首先要将待测的光源对准光谱仪的光口，并进行调整，使得光线能够均匀地通过光振幅调制器。
接下来，通过调节光谱仪的衍射器和光谱仪的分光器，将光束分解为不同波长的光束。
最后，通过转动旋钮，使得特定波长的光束聚焦到检测器上，从而测量光的强度和波长。
四、阻抗仪（Impedance Analyzer）阻抗仪是用来测量电路元件的阻抗特性的仪器。
在使用阻抗仪进行实验时，首先要将待测的电路元件连接到仪器的测试端口上，并选择合适的测试模式。
在进行测试之前，需要将仪器进行校准，以消除仪器自身带来的误差。
物理基本实验仪器的使用与读数
物理基本实验仪器的使用与读数引言：物理实验是探索自然规律的重要手段。
而物理实验过程中，仪器的使用与读数对于实验结果的准确性起着举足轻重的作用。
本文将介绍几种常用的物理实验仪器的使用方法以及读数技巧，旨在帮助读者更好地理解和掌握物理实验仪器的使用与读数方法。
1.使用方法：螺旋测微器是一种常用于测量长度的仪器，其使用方法如下：(1)将测量物品平放在平台上，使其与螺旋测微器的测量面接触。
(2)旋转螺旋测微器的测量盘，直到它与测量物品的表面接触。
(3)通过调整螺旋测微器上的读数盘，使其指针指向刻度圈上的刻度。
(4)根据刻度盘上的刻度，读取螺旋测微器的测量结果。
2.读数技巧：螺旋测微器的读数技巧包括以下几个方面：(1)取多次测量值，将测量值做平均，以提高测量的准确性。
(2)注意观察螺旋测微器的指针，以避免刻度之间的读数误差。
(3)当螺旋测微器的指针在两个刻度之间时，可估计指针指向的刻度。
(4)在读取刻度时，应使眼睛与刻度平行，以避免视觉上的误差。
(5)注意螺旋测微器的零位，将其置于测量物品的表面与测量面接触的刻度上。
1.使用方法：天平是一种常用的用于测量物体质量的仪器，其使用方法如下：(1)将待测物体放在天平盘中心的支架上。
(2)通过调节调准螺栓，使天平的秤杆平稳。
(3)调整天平的秤盘，使其与天平支架平行。
(4)使天平秤盘平衡，将两个秤盘旁边的秤盘重物移动到与待测物体的位置一致。
(5)读取天平上的质量刻度盘上的刻度，即为物体的质量。
2.读数技巧：天平的读数技巧包括以下几点：(1)在读取天平的质量刻度盘时，应垂直于刻度盘，使眼睛与刻度盘上的刻度线平行。
(2)注意天平的零位，将其置于质量刻度盘上的零刻度上。
(3)由于天平的秤盘可能存在误差，因此应在质量刻度盘的两个刻度之间进行估计。
1.使用方法：显微镜是一种用于观察微小物体的仪器，其使用方法如下：(1)调节显微镜的高度，使样品与目镜接触。
(2)通过调节焦距调节器，使样品清晰。

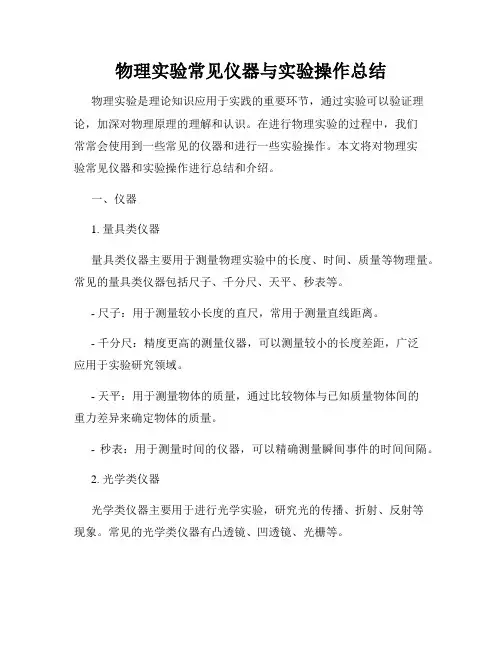

物理实验常见仪器与实验操作总结
物理实验常见仪器与实验操作总结物理实验是理论知识应用于实践的重要环节，通过实验可以验证理论，加深对物理原理的理解和认识。
在进行物理实验的过程中，我们常常会使用到一些常见的仪器和进行一些实验操作。
本文将对物理实验常见仪器和实验操作进行总结和介绍。
一、仪器1. 量具类仪器量具类仪器主要用于测量物理实验中的长度、时间、质量等物理量。
常见的量具类仪器包括尺子、千分尺、天平、秒表等。
- 尺子：用于测量较小长度的直尺，常用于测量直线距离。
- 千分尺：精度更高的测量仪器，可以测量较小的长度差距，广泛应用于实验研究领域。
- 天平：用于测量物体的质量，通过比较物体与已知质量物体间的重力差异来确定物体的质量。
- 秒表：用于测量时间的仪器，可以精确测量瞬间事件的时间间隔。
2. 光学类仪器光学类仪器主要用于进行光学实验，研究光的传播、折射、反射等现象。
常见的光学类仪器有凸透镜、凹透镜、光栅等。
- 凸透镜：用于进行光线的聚焦，使光线汇聚于一个点，常用于光学成像实验。
- 凹透镜：与凸透镜相反，用于使光线发散。
- 光栅：用于分析光的成分，是光谱仪的核心部件之一。
3. 电学类仪器电学类仪器主要用于进行电学实验，研究电流、电压、电阻等电学现象。
常见的电学类仪器有电流表、电压表、电阻箱等。
- 电流表：用于测量电流的仪器，通过在电路中串联一个低内阻的电流表，可以测量电路中的电流大小。
- 电压表：用于测量电压的仪器，通过在电路中并联一个高内阻的电压表，可以测量电路两点间的电压差。
- 电阻箱：用于调节电阻大小的仪器，可以通过改变电阻箱内的电阻值来改变电路的电阻大小。
二、实验操作1. 实验前准备在进行物理实验前，需要做好实验前的准备工作，包括检查所需仪器的工作状态、校准仪器、准备实验所需材料等。
2. 实验步骤在进行物理实验时，需要按照一定的步骤进行操作，以保证实验过程的准确性和可重复性。
实验步骤一般包括以下几个步骤：- 步骤一：根据实验要求，搭建实验装置或调整仪器，确保实验条件的准确性。
物理实验技术中的常见仪器的使用指南
物理实验技术中的常见仪器的使用指南导言：物理实验是物理学学习的重要环节，而在物理实验过程中，熟练掌握各种仪器的使用技巧是至关重要的。
本文将介绍几种物理实验中常见的仪器，并提供一份使用指南，帮助读者更好地掌握这些仪器的使用方法。
一、万用表万用表是物理实验中最基本、最常用的仪器之一。
它可以测量电压、电流和电阻等。
使用万用表时，首先需要将选择旋钮调整到适当的测量范围，并将测试引线插入正确的插孔。
测量电压时，将引线接触电路两端的接线端口，并注意保持引线的良好接触。
测量电流时，将万用表的选择旋钮置于适量的电流档位上，并将仪器置于串联的电路中。
测量电阻时，先将电路断开，并将选择旋钮调整到相应的电阻档位上，然后将测量引线连接到待测电阻两端。
二、示波器示波器是用来显示电压随时间波形的仪器。
在使用示波器时，首先需要将信号源正确接入示波器的输入端口，并调整示波器的控制旋钮，使得波形的幅度和频率处于合适的范围内。
接下来，调整示波器的水平控制，使波形在屏幕上水平显示。
最后，可以通过调整示波器的触发功能来获得稳定的波形显示。
三、光电效应实验仪光电效应实验仪是用于研究和测量光电效应的仪器。
使用光电效应实验仪时，首先需要将光源置于适当的位置，并调整光源的强度和位置，以确保光线穿过研究的物体。
接下来，将试样装入仪器并调整光电效应仪的参数，如光电倍增管的高压和灵敏度。
最后，使用读数器或示波器等设备记录光电效应的相关数据。
四、电子天平电子天平是用于测量物质质量的仪器。
使用电子天平时，首先需要将天平放置在平稳的水平台面上，并等待其自检过程完成。
然后，将待测物体放置在天平的托盘上，并等待数秒钟，直到显示屏上出现稳定的质量数值。
在这个过程中，注意不要触摸或移动天平，以免对测量结果产生干扰。
五、激光测距仪激光测距仪是一种用于测量距离的仪器。
在使用激光测距仪时，首先需要将仪器放置在合适的位置，并将目标物体与仪器视线对准。
接下来，启动仪器并观察显示屏上所测出的距离数值。
中学物理实验之----基本仪器的认识和使用
中学物理实验报告题目基本仪器的认识与使用学院数理与信息工程学院班级物理082班学号08180209姓名许亚娜指导教师马昌法日期2011年3月9日基本仪器的认识和使用——许亚娜物理082 08180209实验目的：熟悉仪器使用，熟悉仪器操作；参与实验过程，获得试验体会；明确实验原理，掌握实验要领；探讨教学方法，提高教学技能。
实验仪器：旋片式真空泵、马德保半球、牛顿管；感应起电器；感应圈；托盘天平，砝码；管型测力计；弹簧秤；电子天平；托盘测力计；秒表；游标卡尺；螺旋测微计；万用表；电阻箱；滑动变阻器；二极管；电流天平；示波器；无液气压计；金属压强计；验电器；使用过程：1、旋片真空泵打开旋片真空泵，对马德保半球进行抽空，两位同学一起要用很大的力才能把马德保半球拉开，对真空泵进行抽气，会发现金属片与羽毛的下落速度是一样的。
2、感应起电器打开电源，会在感应起电器的两根金属之间产生极大地电压，电压发出的巨大热量可以烧坏薄薄的纸。
3、感应圈感应圈是工业生产和实验室中用低压直流电获得交变高压的一种装置。
它的主要部分是两个绕在铁芯MM′上的绝缘导线线圈，初级线圈直接绕在铁芯上，是比较少的几匝粗导线线圈，次级线圈则由多匝细导线组成。
感应圈的初级线圈中有节奏地通过断续的直流电。
因此，各种电流断续器是感应圈的重要部件。
用手摇动，速度越快，产生的电压也越高。
4、托盘天平，砝码先对天平进行调零，再用左物右码的方式来称钥匙扣的重量。
对事物大的圆球称量，砝码是14g，主尺上是2.2g，所以大球的重量是16.2g。
5、弹簧测力计弹簧测力计与弹簧秤的原理是一样的，把受力情况转化为弹簧的弹力，跟据弹力引起的弹性形变来确定受力的大小。
对实验室的工具进行称量，为510g。
6、弹簧秤与弹簧测力计的原理是一样的。
它的刻度有两个，一个是质量的刻度，另外一个是力的刻度，可以根据我们的需要选择相应的读数。
对钥匙扣进行称量并读数，F=0.65N,m=65.0Gg。
中学物理实验仪器使用指南
中学物理实验仪器使用指南引言物理实验是中学物理教学中十分重要的一环，它能够帮助学生观察现象、理解物理原理，并培养实验探究能力。
而在进行实验时，正确使用仪器是非常关键的。
因此，本篇文章将为中学物理实验仪器的使用提供指南，帮助学生们正确准备和操作实验仪器。
一、基本实验仪器1.1 万能表1.1.1 仪器简介万能表是一种用来测量电流、电压和电阻的便携式仪器。
它主要由显示屏、选择旋钮和测量引脚组成。
1.1.2 使用方法 * (1) 接线：先将仪器与待测电路相连接，确保正负极正确连接。
* (2) 基本测量：选择测量模式（如电压、电流、电阻），通过旋钮调节到合适的量程范围，然后用测量引脚接触待测部位，即可读取测量结果。
1.2 电流表1.2.1 仪器简介电流表是一种用来测量电流的仪器。
它通常有两种类型：指针式电流表和数字电流表。
1.2.2 使用方法 * (1) 接线：将电流表与待测电路串联连接，确保正负极正确连接。
* (2) 量程选择：通过旋钮选择合适的量程范围，使电流表能够正常读取电流数值。
* (3) 测量电流：打开电路开关，电流将通过电流表，然后可以通过指针位置或数字显示读取电流数值。
1.3 电压表1.3.1 仪器简介电压表是一种用来测量电压的仪器。
它通常有两种类型：指针式电压表和数字电压表。
1.3.2 使用方法 * (1) 接线：将电压表与待测电路并联连接，确保正负极正确连接。
* (2) 量程选择：通过旋钮选择合适的量程范围，使电压表能够正常读取电压数值。
* (3) 测量电压：将电压表的两个测量引脚依次接触待测电路的正负极，然后可以通过指针位置或数字显示读取电压数值。
1.4 电阻箱1.4.1 仪器简介电阻箱是一种用来调节电阻值的仪器，通过改变电阻箱内的电阻大小，可以模拟不同电路条件。
1.4.2 使用方法 * (1) 接线：将电阻箱的两个接线口分别与电路的两个连接点相连接。
* (2) 调节：通过旋钮或开关来改变电阻箱的电阻大小，以实现对电路的需求调节。
物理实验中常见仪器设备的使用说明与维护
物理实验中常见仪器设备的使用说明与维护引言：物理实验是学习物理知识和培养实验技能的重要环节。
在进行实验时，正确使用和维护仪器设备是保证实验结果准确和安全的关键。
本文将介绍物理实验中常见的仪器设备的使用说明与维护方法，以帮助读者更好地进行实验。
一、电子天平电子天平是物理实验中常用的精密测量仪器，用于测量物体的质量。
在使用电子天平前，首先应确保仪器放置在平稳的水平台面上，并接通电源。
接着，按照说明书的要求进行校准，确保天平的精度和准确度。
在称量物体时，应先将称盘清洁干净，并确保称盘与天平的连接良好。
在称量过程中，应避免用手直接接触被称物，以免影响测量结果。
使用完毕后，应及时关闭电源，并将天平清洁干净，以保持其正常工作状态。
二、显微镜显微镜是物理实验中常用的观察仪器，用于放大微小物体。
在使用显微镜前，应先调节镜筒的高度，使其与眼睛的高度相适应。
然后，将待观察的物体放置在玻片上，并用夹片固定好。
接着，将玻片放置在显微镜的物镜下，并通过调节焦距使物体清晰可见。
在观察过程中，应注意避免碰触到物镜和目镜，以免损坏仪器。
使用完毕后，应将显微镜擦拭干净，并将其放置在干燥通风的地方。
三、示波器示波器是物理实验中常用的测量仪器，用于观察电信号的波形和幅度。
在使用示波器前，应先接通电源，并将待测信号与示波器的输入端连接好。
然后，调节示波器的水平和垂直放大系数，使波形清晰可见，并进行相应的测量。
在操作示波器时，应注意避免过高的输入信号，以免损坏仪器。
使用完毕后，应将示波器关闭，并将连接线拔出。
四、恒温水浴恒温水浴是物理实验中常用的温度控制仪器，用于维持实验物体的恒定温度。
在使用恒温水浴前，应先接通电源，并调节水浴的温度到实验所需的温度范围。
然后，将待测物体放置在水浴中，并确保物体完全浸没在水中。
在使用过程中，应定期检查水浴的温度，并根据需要进行调节。
使用完毕后，应将水浴的温度调至最低，并关闭电源，待水浴冷却后再清洁。
结论：物理实验中常见的仪器设备的使用说明与维护方法对于实验的顺利进行和结果的准确性至关重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中学物理实验报告基本仪器的认识与使用学院数理信息工程学院班级姓名学号时间2011-3-14一、实验目的:1、熟悉仪器的使用,熟练基本仪器的操作2、参与实验过程,获得实验体会3、明确原理,掌握要领4、探讨物理教学方法,提高教学技能二、基本仪器的名称以及用途:实验仪器所测物理量刻度尺长度,其中游标卡尺不需要估读。
游标卡尺螺旋测微器时间秒表打点计时器电火花计时器质量天平电子秤弹簧秤电学量电流表电压表多用电表调节仪器改变接入电路的电阻值滑动变阻器电阻箱弹簧秤力附仪器图片如下:三、测量的物理量以及的一般方法:1、长度的测量:仪器:游标卡尺、螺旋测微器、米尺游标卡尺刻度原理:游标卡尺的精度就是以游标上的分度相对于主尺上最小分度的大小来确定的如图。
1)精度就是0、1mm的游标卡尺(常称为10分游标),主尺的最小分度就是1mm,游标上10个等分刻度的总长度等于9mm,游标上每一分度比主尺的一分度少0、1mm。
则游标刻度总长度为(1－1/10)×10=9mm;2)精度就是0、05mm的游标卡尺(常称为20分游标),主尺的最小分度就是1mm,游标上20个等分刻度的总长度等于19mm,游标上每一分度比主尺的一分度少0、02mm。
则游标刻度总长度为(1－1/20)×20=19mm;3)精度就是0、02mm的游标卡尺(常称为50分游标),主尺的最小分度就是1mm,游标上10个等分刻度的总长度等于49mm,游标上每一分度比主尺的一分度少0、02mm。
则游标刻度总长度为(1－1/50)×50=49mm。
三种游标尺比较螺旋测微器1)、刻度原理: 螺旋测微器又叫千分尺如下图,它就是一种比游标卡尺更精密的测量长度的仪器。
用它测量长度可以准确到0、01mm 。
螺旋测微器的螺距等于0、5mm,每转一周长,螺杆前进或后退0、5mm 。
把周长分为50等份,每一小格表示0、01mm 。
2)、读数方法 测量时被测物长度的整毫米数由固定刻度上读出,小数部分由可动刻度读出。
读数时,要注意固定刻度上表示半毫米刻度线就是否已经露出。
用米尺测量长度以米制标示分度的尺子叫米尺如下图。
米尺的分度值为1毫米,量程不等。
常用的有木直尺、钢板尺与钢卷尺。
米尺也常用作仪器的附属标尺。
在用米尺测量时,可以精确到毫米量级,读数到十分之一毫米。
如:L 1 =15、37厘米,L 2=7、85厘米,最后的一位7与5就是估读的。
(3)游标尺的正确使用及注意事项 游标卡尺如图所示,用它可以测量物体的长度与内、外直径。
测长度或外径时,将物体卡在外卡脚之间,测内径时,使用内卡脚。
不测量时,应将卡脚闭合,游标的零线这时与主尺零线就是对齐的。
螺旋测微器的正确使用及注意事项 游标尺(mm) 精度(mm)测量结果(游标尺上第n 个格与主尺上的刻度线对正时)(mm) 刻度格数 刻度总长度 每小格与1mm 差109 0、1 0、1 主尺上读的毫米数 + 0、1n 2019 0、05 0、05 主尺上读的毫米数 + 0、05n 5049 0、02 0、02 主尺上读的毫米数 + 0、02n螺旋测微器的使用方法很简单,只要将被测物夹在测杆与砧台之间,拧动尾端的棘轮装置 ,使测杆移动,当测杆与被测物接触后压力达到某一数值时,棘轮将滑动而发生咔、咔的响声,活动套筒不再转动,测杆也停止前进,这时就可以读数了。
①测量前,可先校对螺旋测微器的零位。
校对时应使两测量面接触,若零位不准可使用专用板手,插入固定套管小孔,板转固定套管,使其纵刻线与微分筒上零线对准。
(也可不进行调整而在读数时进行零点修正)②使用时不能直接手持活动套筒去卡被测物体,特别当测杆与砧台快要夹紧被测物时,避免被测物受到压力过大而发生明显形变。
否则会加快螺纹的变形与磨损,降低仪器的准确度。
③螺旋测微器的测量轴的中心线要与被测物的被测长度方向相一致,不要歪斜。
④要注意防止读错整圈数。
在固定套筒上表示整圈数的刻线有上下交错的两排,每排相邻的两条刻线之间相差两圈,上、下两排间的两条刻线之间就是一圈。
如上例中n 应为9,常有人会错误地读成8。
⑤调节测杆时要慢慢转动微分筒与棘轮装置,不要握住微分筒挥动或摇动尺架,以免精密的测微螺杆变形。
⑥一般不能进行动态测量。
(在某些场合,待测物体运动得较慢,测量者的测试技术不仅熟练而且动作迅速敏捷、从事快速测量有足够丰富的经验,那么用螺旋测微器作动态测量也就是可以的。
)2、测量质量仪器名称:天平原理用托盘天平称质量:天平有两个重要技术指标:称量表示最大测量值;感量为指针从平衡位置偏转到标尺 1 分度所需的最大质量。
感量与灵敏度成反比,感量越小,灵敏度越高。
托盘天平灵敏度较低,有称量1000、0g,感量1g;称量500、00g,感量0、5g;称量200、00g,感量0、2g等规格。
托盘天平的结构如图。
配用:五等砝码,标称质量为50mg-500g,允许误差为±5mg-±120mg。
测量方法1、放:把天平放在水平台上(整个使用过程中不能移动位置)。
2、调:把游码拨至标尺左端零刻线处,然后调节平衡螺母使指针指到分度盘的中线。
3、称:左盘放待测物体,在右盘增减砝码并利用游码使指针再次指到分度盘的中线。
此时砝码总质量加上游码在标尺上所对刻度值即为被测物体的质量。
操作时的注意事项:①为防止天平生锈或腐蚀,应注意:不将潮湿物品或化学药品直接放在天平盘里;不要用手摸天平。
②取放砝码或移动砝码要有镊子,称量完毕后砝码要直接放回砝码盒中原来位置,把游码移回到标尺零刻度处。
③每架天平都有一定的称量范围,加在天平上的物体质量不得超过它的称量范围。
3、时间的测量:1)用机械停表测量时间停表(秒表)就是测量时间的常用仪表。
机械停表表盘上有长的秒针与短的分针如图,秒针转一圈的时间通常有 30 秒与 60 秒两种。
常用的停表最小分度值也有两种,一种就是 0、2 秒,另一种就是 0、1 秒。
停表上端的按钮就是用来旋紧发条与控制表针转动的。
停表使用方法:用手握紧停表,大拇指按在按钮上,按停表分三步:第一次按下时,表针开始转动(启动),第二次按,表针停止转动(停止),第三次按下,表针弹回零点(回表)。
使用停表的注意事项:(1)使用前先上紧发条,但不宜过紧,以免损坏发条;(2)按表不要用力过猛,以免损坏机件;通常按钮先向下按到秒表即将产生动作的位置,当需要产生动作时立即再下按,以提高计时的准确性。
(3)回表后,如秒针不指零,应记下其数值(零点读数,指针过零点其值为正,指针不到零点其值为负),实验后从测量值中将其减去。
(4)要注意防止摔碰停表,不使用时应将其放回盒内。
并让其继续走动,以放松发条。
有的停表在按左侧有一个弧形的制动装置,把这个装置往上推,表针就停止,再往下推,表针又继续走动。
这样可以直接测出几次时间的累加数值。
用停表计时,误差主要来源有三个:(1)秒针的初时刻不在0、0秒的位置。
(2)操作时,手按按钮有超前与滞后情况。
(3)当被测对象为运动物体时,判断位置时有误差。
比如测量单摆的周期,对平衡点的位置判断有误。
测量时对第1种情况,只要在读数时减去初读数即可,而对第2、3种情况应特别注意,需通过反复训练、多次测量才能有效地减小这种偶然误差。
2)用电磁打点计时器测量时间电磁打点记时器。
它就是由底座、通电线圈、振动片、振针、永久磁铁、垫板及限位孔等组成。
测量时还需附有夹具、17、5mm电报纸带与复写纸等。
电磁打点计时器振动打点的形式有两种。
如J0203 型电磁打点计时器的振动片及振针,就是在交变磁场与永磁场的共同作用下振动打点的;而J0203-1 型电磁打点计时器,则就是在脉动直流电的磁场作用下振动打点的。
当电源频率为50赫时,电磁打点计时器的计时精度为0、020秒。
测量方法:(1)安装调整将纸带的一端固定在运动物体(实验小车、重锤)上,另一端通过电磁打点计时器导带槽,从振针下面的复写纸下面穿过。
复写纸呈圆形,复印面向下,在纸带移动时,上面的复写纸能随之转动。
接通电源,(J0203 型用交流4—6V50Hz,J0203—1 型,用交流220V50Hx)。
调整振动片的紧固螺丝,使振动片稳定地振动,再调节振针,以刚好能在纸带上打出点为好,尽量减少打点针与纸带的接触时间,以减小运动物体因打点而受到的阻力。
(2)打点让打点计时器开始稳定地打点后,释放运动物体,纸带上就可得到一连串的小点。
(3)测定时间打点计时器打点频率f=50赫,即每隔0、020秒打一个点。
因此,纸带上任意相邻的两点(除第一、二点以外)间所表示的时间间隔就就是打点计时器的打点周期T ,T =1/f=0、020秒。
如果纸带上任意两个点之间有n个打点周期,则这两点间的时间t=nT 。
注意事项:(1)用电磁打点计时器测量时间时,整条纸带与打点计时器的导槽一定要尽量放平。
(2)由于打点计时器没有同步装置,纸带上第一点与第二点间所表示的时间间隔不一定就是一个打点周期,在处理纸带时,一般都避开用第一点。
4、电学量的测量:测量电学量的一般方法1)用灵敏电流计检测微弱电流、微小电位差的大小与方向灵敏电流计的一般技术数据测量量限300A,表头灵敏度(满刻度电流值)300A,内部电阻约9、5,动圈内阻 9210。
灵敏电流计的结构:以杭州电表厂J—DB2XA型为例,表头为磁电式。
外形如图。
指针在标尺中部指零。
两接线柱分别标有“+”,“－”符号。
表内设有附加测量路,调零旋钮在读数窗下面(可用小旋凿调节)。
该电表就是一种低内阻检流计。
测量方法:①调零将表座放平,观察指针就是否对准零位。
若有偏差,可用小旋凿旋动调零,把指针调至位。
②检测微弱电流大小与方向把检流计串联在被测电路中,以指针就是否偏转来判电路中有无电流通过。
若指针向右摆动,说明电流方向从接线柱正端到负端;若指针左摆,则电流方向就是从接线柱负端到正端。
电流大小由刻度读出。
③检测微小电位差的大小与方向把检流计并联在被测电路的两端,电压方向判与电流方向判断方法相同,电压读数应将电流读数乘上电表内阻值,即U g I g r g 。
使用注意事项:①检流计使用时,指针偏转不能超过满刻度。
若超过满刻度,应立即切断电源,以防撞坏指针或烧坏动圈。
②搬运时需将接线柱短路,使电磁阻尼加强,以免因摆动过大而碰坏指针。
灵敏电流计动圈的简易过载保护:用两只2CZ54二极管反向并联后,并联到动圈的两个引线端上,见下图。
因为常用灵敏电流计的满刻度电压U g I g r g 均不超过 30mV,而在此电压下,正向偏置的二极管2CZ54处于截止状态,两管的分流作用可忽略不计。
当表头超载时,正向偏置的二极管即处于饱与导通状态,电流绝大部分由二极管分流。
所以表头短时间超载时,表头动圈一般不会烧毁。
