TBV25A系列霍尔电压传感器
TBV-10-25-A
TBV5﹑10/25A系列电压传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电压。
The TBV5、10/25A series current mode voltage sensor is a device based on the principle of the hall effect, with a galvanic isolation between primary and secondary circuit. It provides accurate electronic measurement of DC AC or pulsed currents.1.电阻R1使传感器输入电流为额定初级电流时传感器有最佳精度，因此传感器应尽量测量与10mA的初级电流相对应的电压。
The accuracy of sensor will be the best when the current passes through resister R1 and becomes the rated primary current, and therefore the current to be measured by sensor should comply with the primary current精度（Accuracy ）=±1.6%ofVIN （＠Ta=+25℃） b) R1=50K Ω/ 5W,IP =5mA3. 操作范围（推荐的）考虑到初级线圈的电阻（与R1相比，为保持温度差异近可能低）和隔离，此传感器适用于测量电压。
Considering resistance of primary coil (compared with R1 and temperature difference kept as low as possible) and electrical isolation within measure range (recommended), this sensor is suitable for measuring voltage. ● UL94-V0. ● EN60947-1:2004 ● IEC60950-1:2001 ● EN50178:1998 ● SJ 20790-2000抗脉冲电压干扰特性 Effects of impulse noise输出电压。
新能源霍尔电流传感器工作原理
新能源霍尔电流传感器工作原理新能源霍尔电流传感器是采用新一代磁性材料和成熟技术制作的传感器。
它以非常小的体积和轻量，可以进行快速、精确的测量，在新能源行业中应用较多，受到广泛的好评。
新能源霍尔电流传感器的外壳是采用铝材加工而成，电路板和元件是采用高导率的导电材料合成的，结构简单，具有高可靠性和耐用性，工作稳定，使用寿命长。
新能源霍尔电流传感器采用敏感磁性物质，具有优异的磁性特性，在高功率条件下仍能够稳定工作。
采用先进的芯片技术在传感器内存储测量数据，以保证测量数据的准确性。
模块化设计，彻底改变传统测量，简化复杂应用程序，提高效率，并有效降低故障率。
工作温度范围广，可工作在-40~+85℃的温度环境中，无论是常温环境，还是热环境恶劣的绝对恐慌，该传感器能够高效、稳定、可靠地工作。
新能源霍尔电流传感器可采用多种方式进行安装，具有优异的耐压阻力，使用范围广泛，可满足客户全面的需求，是开发电动车和新能源发电、节能系统的理想选择。
新能源霍尔电流传感器的优势在于：一是量程宽，量程可达100A，可以满足大功率新能源应用的需求；二是较高的准确度，采用精密的模块分辨率，可对低电流有精确的测量和控制；三是稳定性强，采用全封闭式外壳可有效防止外界破坏；四是阻性低，有效小，可正确检测到低阻电流。
此外，使用这种传感器还可以减少设备成本，缩短工作周期，降低安装难度。
新能源霍尔电流传感器通过对磁场强度和相位的测量及衰减计算，来计算出电流量。
电流被转变为高容量的脉冲信号，并被讯号处理电路处理，以电压信号输出，并有模/数转换电路转换成A/D讯号回传用户。
根据不同的应用，该传感器可选择不同的参数，以满足客户对新能源电能的精密测量和控制的需求。
霍尔电流电压传感器的使用注意事项
使用霍尔传感器时，应注意以下几点：
（1）使用传感器时，应先接通副边电源，再接通原边电流或电压。
（2）测量电流时，最好用单根导线充满模块孔径，以获得最佳动态特性和灵敏度。
（3）测量电压时，被测电压应先串接限流电阻，在得到传感器所规定的原边电流后，再接入电压传感器原边端子。
（4）模块的最佳精度是在额定值下测得的。
当被测电流低于额定值时，为了获得较好的精度，原边可以使用多匝，即：Ip*Np=额定安匝数.
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关传感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
/。
HV03-10_25mA-P 电流型电压传感器
HV03-10/25mA-P电流型电压传感器
一、概述
HV03-10/25mA-P系列是一款印制电路板焊接安装方式的电流型电压传感器，利用霍尔效应，采用磁补偿原理。
用于测试直流、交流、脉动电压。
典型应用于：直流变频调速；伺服电机牵引；直流电机牵引的静态转换；不间断电源(UPS)；开关电源(SMPS)；电焊机电源。
二、外形图及尺寸
三、技术要求
四、使用要求：
1．工作温度范围：0℃～+65℃；2．环境储存温度：-20℃～+75℃；3．相对湿度：温度为40℃时不大于90%；
4．大气压力：860～1060mbar (约为650～800mmHg)。
五、使用方法
1．在Vp 被应用在端子+HT 上时，Is 是正向。
2．在原边串联一电阻调节输入的电流保持在额定范围内。
3．副边连接：+端：电源电压+15V M 端：测量-端：电源电压-15V
例如：被测电压Vp=250V 1．R 1=25kW/10W ，Ip=10mA 2．R 1=50kW/5W ，
Ip=5mA。

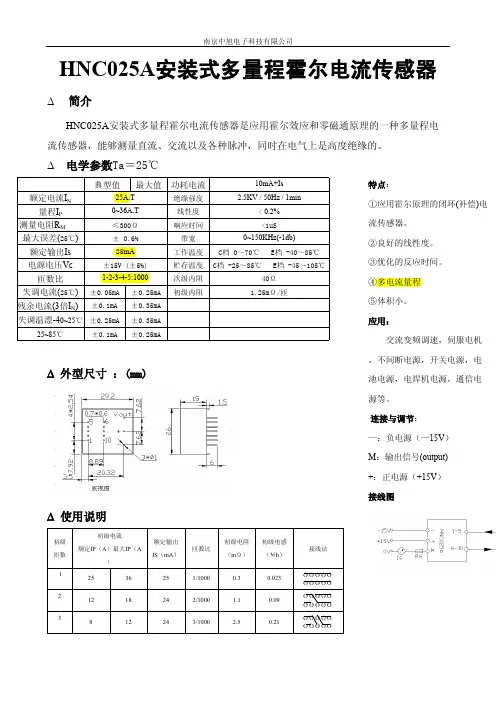

HNC025A霍尔电流传感器
10mA+Is 2.5KV / 50Hz / 1min < 0.2% <1uS 0~150KHz(-1db) C档 0～70℃ C档 -25～85℃ E档 -40～85℃ E档 -45～105℃ 40Ω 1.25mΩ/匝
特点： ①应用霍尔原理的闭环(补偿)电 流传感器。 ②良好的线性度。 ③优化的反应时间。 ④多电流量程 ⑤体积小。 应用： 交流变频调速，伺服电机 ，不间断电源，开关电源，电
25~85℃ 25A.T 0~36A.T ≤300Ω ± 0.6% 25mA ±15V (±5%) 1-2-3-4-5:1000 ±0.05mA ±0.1mA ±0.25mA ±0.35mA ±0.35mA ±0.25mA
最大值
功耗电流
绝缘强度 线性度 响应时间 带宽 工作温度 贮存温度 次级内阻 初级内阻
失调温漂-40~25℃ ±0.25mA
±0.1mA
外型尺寸 ：(mm)
池电源，电焊机电源，通信电 源等。 连接与调节： —：负电源（—15V） M：输出信号(output) +：正电源（+15V） 接线图
使用说明
初级电流 初级 匝数 ） 1 2 3 25 12 8 36 18 12 25 24 24 1/1000 2/1000 3/1000 0.3 1.1 2.5 0.023 0.09 0.21 OOOOO OOOOO OOOOO OOOOO OOOOO OOOOO 额定IP（A）最大IP（A 额定输出 IS（mA） 匝数比 初级电阻 （mΩ） 初级电感 （Μh） 接线法
霍尔电压传感器原理
霍尔电压传感器原理霍尔电压传感器是一种基于霍尔效应原理的电磁传感器，采用霍尔元件作为电信号转换器件。
霍尔电压传感器可以测量磁场强度，并将磁场信号转换成电信号，从而实现对磁场强度的检测。
这种传感器在电机控制、磁力计、磁测量等领域都有着广泛应用。
霍尔电压传感器主要由霍尔元件、信号放大电路、电源电路和输出电路等部分组成。
霍尔元件是传感器的核心部分，其结构基本上由P 型和N型半导体材料夹在一起组成一个平面。
在有磁场的情况下，电荷将产生偏转，从而使器件产生霍尔电势差，进而测量出磁场的强度。
一般来说，芯片上需要加上一个磁场感应器以创造磁场。
具体的操作步骤如下：1. 霍尔元件获得磁场将霍尔元件放置在需要测量磁场位置后，通过外部电路给磁场结构施加外部磁场，然后使其探测到磁场。
2. 电荷产生当磁场作用于霍尔元件时，电子受到力的作用而发生电荷的移动，通过霍尔电势得以和磁场强度相对应的电压测量出来。
3. 放大和处理信号通过信号放大电路将霍尔电势经过电压放大放大，从而转化成机器可处理的电信号。
该信号被放大到合适的水平，交由下一级信号处理电路进行分析和处理。
4. 输出电路将信号分析后产生的结果通过输出电路送往机器控制板，输出数字信号，完成测量。
在化学分析中，它能够测量磁性物质中的磁场，可以将这种信号转化成电压信号来加以处理。
总之，霍尔电压传感器原理是通过霍尔元件感应外部磁场，产生霍尔电势并进行电信号转换，最终将电信号输出的过程。
它具有不接触、不损耗、稳定可靠等优点，可以广泛应用于工业、军队、仪器仪表、汽车、家电等领域。
随着科技的不断进步，霍尔电压传感器将有更加广阔的应用前景。
霍尔传感器参数
霍尔传感器参数摘要：I.霍尔传感器简介A.霍尔传感器的定义B.霍尔传感器的工作原理II.霍尔传感器的主要参数A.工作电压B.工作电流C.输出信号D.灵敏度E.工作温度范围F.封装尺寸III.霍尔传感器的应用领域A.汽车行业B.工业自动化C.航空航天D.医疗设备E.消费电子IV.霍尔传感器的市场前景与趋势A.新技术的发展B.行业竞争格局C.市场需求的增加D.未来发展趋势正文：霍尔传感器是一种基于霍尔效应的传感器，可以将磁场转换为电压信号输出。
广泛应用于汽车、工业自动化、航空航天、医疗设备和消费电子等领域。
本文将对霍尔传感器的主要参数进行详细介绍，并分析其应用领域及市场前景。
一、霍尔传感器简介霍尔传感器是一种基于霍尔效应的传感器，当磁场垂直于霍尔传感器的半导体材料时，会在材料的一侧产生电势差，从而将磁场转换为电压信号输出。
这种传感器具有响应速度快、线性输出、抗干扰能力强等优点。
二、霍尔传感器的主要参数1.工作电压：霍尔传感器的工作电压是指其正常工作的电压范围。
不同型号的霍尔传感器工作电压不同，通常为3.3V、5V 或12V 等。
2.工作电流：霍尔传感器的工作电流是指其正常工作的电流范围。
工作电流通常取决于传感器的灵敏度，不同型号的霍尔传感器工作电流差别较大。
3.输出信号：霍尔传感器的输出信号通常为电压信号或电流信号。
电压信号输出范围为几毫伏至几十伏，电流信号输出范围为几毫安至几百毫安。
4.灵敏度：霍尔传感器的灵敏度是指其对磁场变化的响应程度。
灵敏度越高，传感器对磁场变化的响应越快。
5.工作温度范围：霍尔传感器的工作温度范围是指其正常工作的环境温度范围。
不同型号的霍尔传感器工作温度范围不同，通常为-40℃至+150℃。
6.封装尺寸：霍尔传感器的封装尺寸是指其外壳的尺寸大小。
封装尺寸越小，传感器越容易集成到各种设备中。
三、霍尔传感器的应用领域1.汽车行业：霍尔传感器广泛应用于汽车的各种系统，如发动机控制、车身电子、安全气囊等。
霍尔电压传感器
一二三霍尔电压传感器霍尔电压传感器概述 霍尔电压传感器是一种利用霍尔效应，将原边电压转化成副边可测量信号的一种传感器。
原边电压通过外置或内置电阻，将电流限制在10mA,此电流经过多匝绕组之后，经过聚磁材料将原边电流产生的磁场被气隙中的霍尔元件检测到，并感应出相应电动势，该电动势经过电路调整后反馈给补偿线圈进而补偿，该补偿线圈产生的磁通与原边电流（被测电压通过限流电阻产生）产生的磁通大小相等，方向相反，从而在磁芯中保持磁通为零。
实际上霍尔电压传感器利用的是和磁平衡闭环霍尔电流传感器一样的技术，即零磁通霍尔电流传感器。
霍尔电压传感器原理 霍尔电压传感器实际上是一种特殊的原边多匝的霍尔闭环电流传感器。
因为是基于霍尔闭环零磁通原理，所以可以测量直流电压，交流电压和混合波形的电压。
霍尔电压传感器原理图 基于磁平衡霍尔原理，需要原边匹配一个内置或外置电阻，该电阻随着测量的电压量程增大，需要的阻值和功率也相应增大，甚至需要加散热片。
因为原边采用多匝绕组，故存在比较大的电感，一般响应速度不高，频率范围有限。
霍尔电压传感器的分类霍尔电压传感器从安装方式上可以分为：基于PCB板安装基于螺钉固定安装导轨型安装霍尔电压传感器的应用IGBT等开关功率器件共同构成了电力电子的核心。
在UPS,电源，风电，铁路，太阳能等各行各业均有广泛应用。
因为原边采用多匝绕组，故存在比较大的电感，一般响应速度不高，频率范围有限。
霍尔电压传感器应用四 需要电压测量的场合很多，因为霍尔电压传感器的特点是既能测量交流又能测量直流，所以应用的场合比较多，在大功率原件得到应用的今天，霍尔原理的电压传感器与霍尔电流传感器一起同IGBT等开关功率器件共同构成了电力电子的核心，在UPS，风电，铁路，光伏，整流，电镀等各行各业都有着广泛的应用。
霍尔电压传感器测量 霍尔电压传感器生产厂家很多，目前市场占有率最高的应该是LEM公司。
LEM的霍尔电压传感器最高电压是6400V。
