防水透气膜的工作原理
透气膜
透气膜模拟拉伸图
17
四、性能检测
拉伸试验机 电子测厚仪 湿度分析仪 摩擦系数测定仪 雾度仪 光泽度仪 烘箱等
18
微孔膜的技术特点
与普通PE、PP吹塑、流延薄膜相比的 性能优势
1、薄膜的拉伸强度明显增加； 2、耐寒、耐热性提高； 3、增加了幅宽、减薄厚度，提高了材料的
利用率并改善了薄膜厚度均匀性 4、提高薄膜的电绝缘性能； 5、改善了薄膜的触感；
5
二、透气膜成孔机理
主要特点是在原料中加入无机填料 （如碳酸钙、滑石粉等），利用在 拉伸过程中无机填料微粒（1～10微 米）与正在定型的塑料膜基体结合 处形成微孔的原理，这些微孔尺寸 为亚纳米级，即在1 cm 2 的面积上 可分布上亿个微孔，这些微孔构成了允许气
体通过的通道，从而实现薄膜的透气却不透水的性能。
2
聚乙烯微孔透气膜
透气膜又称“防水透气微孔膜”，其特点是 透气不透水。微孔膜本身具有无数互通的微 孔，其孔径非常微细（约0.01～10微米）， 只能透过粒径约为0.4nm的水蒸气分子，而 对任何雨滴或水滴，因其粒径过大而无法通 过。这样人体散发的水蒸气就能有效地通过 孔径向外扩散，而水滴则无法向内渗透，从 而达到防水透湿的效果。透湿过程见图1
3
表1
4
利用这种微孔透气膜已生产出的一次性 纸尿裤（片）、妇女卫生巾（垫）具有 优良的防漏、透气性能和拉伸强度，并 感觉舒适柔软，没有普通流延膜蜡状的 手感。
目前的透气膜有：15gsm、18gsm两种规 格
做得比较好的有：越韩（浙江绍兴）、 汉斯（韩国）、顺昶（台聚）、紫华 （上海）、恒安卫材公司
透气薄膜的生产加工说明
1
一、透气膜介绍
目前薄膜材料可与针织物、机织物、非 织造布材料等进行粘合层压，从而使织 物获得特殊的性能，而在许多领域得到 广泛的应用。对于医疗卫生、个人护理 用品领域，必须考虑到膜材料对人体的 安全无毒性、加工方便性以及成本，所 以目前主要使用聚乙烯膜（PE film）作 为卫生巾、纸尿裤、护垫等个人卫生护 理用品的底层（back sheet）；或是医用 手术服、手术帘等材料的面料之一。根 据功能，分为透气膜和不透气膜两种， 本文将对微孔透气膜透气机理及生产工 艺进行介绍。
防水透气膜是什么,防水透气膜有哪些应用？
防水透气膜是什么,防水透气膜有哪些应用？防水透气膜是膜分离技术所衍生出来的一种产品应用，防水透气膜是一种用特殊工艺制造的，是一种具有选择透过性的薄膜，可以在自身特性的条件下可以让一些小于防水透气膜孔径的气体透过、而不能让大于防水透气膜微孔孔径的其他物质比如水滴透过。
正是由于防水透气膜的这种具有使某些小分子物质可以通过，某些大分子物质不能通过防水透气膜的性质。
因此从上个世纪60年代开始，防水透气膜就得到了迅速的发展，目前主要有PTFE、Nylon、PES、PVDF、PP、NC、MCE、PETE等过滤膜，由于PTFE的很好的化学稳定性、天然的疏水性能而用于一些产品的防水透气。
防水透气膜的材料一般是e-PTFE，是一种由聚四氟乙烯经特殊工艺所生产出来的薄膜。
防水透气膜主要体现于防水透气、防尘透气和预防细菌透气，在汽车、医疗、环境监测、包装、电子传感器元件保护等领域广泛应用。
Goel防水透气膜主要是用于电子产品的防水透气。
在国外称为“可呼吸材料”。
防水透气膜主要是由微滤膜构成的，孔径在0.1-10μm 之间。
对于防水透气膜来说，进水压和透气量是两个很重要的数值。
一般情况下，这两者是竞争关系，高透气量意味着低进水压。
防水透气膜主要分为疏水膜和疏油膜，而且在一般的情况下，都是使用疏油膜。
由于ePTFE具有一定的天然的疏水、疏油性，所以有时候遇到一些表面能低的醇、清洗剂、润滑剂等液体时，会被润湿透过。
而疏油膜表面能更低，能够抵挡这些液体的浸润。
一般情况下很多设备及其应用需要相对封闭的密封环境，不能收到外界灰尘、水、细菌的影响。
如果设计为特别封闭的，在环境温度、纬度变化的客观条件下，会导致设备内部的压力变化，通常这种压力变化会产生一定的集聚效应，对于设备外壳以及内部的敏感部件产生破坏作用。
使用ePTFE防水透气膜能够持续地平衡设备的压力差，减少构件设计成本，确保产品的可靠与性。
现在随着ePTFE防水透气膜技术的成熟，防水透气膜主要应用于：通讯设备透气、通信设备透气、小家电产品透气、汽车透气、医疗透气、电子传感器透气、包装透气，其中包装透气又包括家庭包装、农业包装和工业包装等产品应用。

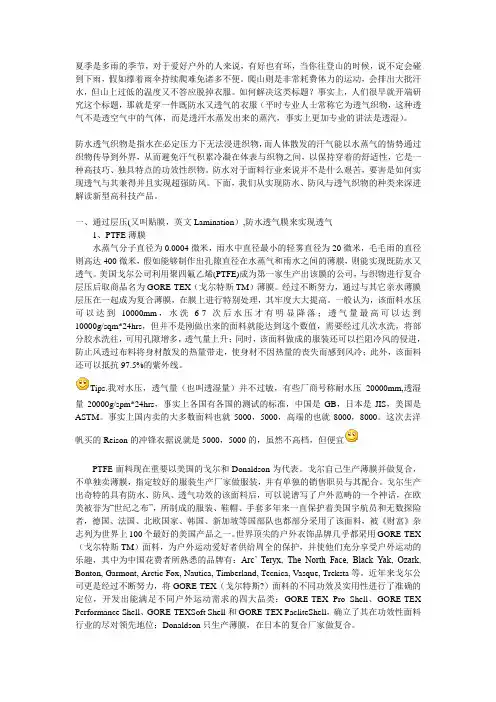

防水面料说明
夏季是多雨的季节，对于爱好户外的人来说，有好也有坏，当你往登山的时候，说不定会碰到下雨，假如撑着雨伞持续爬难免诸多不便。
爬山则是非常耗费体力的运动，会排出大批汗水，但山上过低的温度又不答应脱掉衣服。
如何解决这类标题？事实上，人们很早就开端研究这个标题，那就是穿一件既防水又透气的衣服（平时专业人士常称它为透气织物，这种透气不是透空气中的气体，而是透汗水蒸发出来的蒸汽，事实上更加专业的讲法是透湿）。
防水透气织物是指水在必定压力下无法浸进织物，而人体散发的汗气能以水蒸气的情势通过织物传导到外界，从而避免汗气积累冷凝在体表与织物之间，以保持穿着的舒适性，它是一种高技巧、独具特点的功效性织物。
防水对于面料行业来说并不是什么艰苦，要害是如何实现透气与其兼得并且实现超强防风。
下面，我们从实现防水、防风与透气织物的种类来深进解读新型高科技产品。
一、通过层压(又叫贴膜，英文Lamination）,防水透气膜来实现透气1、PTFE薄膜水蒸气分子直径为0.0004微米，雨水中直径最小的轻雾直径为20微米，毛毛雨的直径则高达400微米，假如能够制作出孔隙直径在水蒸气和雨水之间的薄膜，则能实现既防水又透气。
美国戈尔公司利用聚四氟乙烯(PTFE)成为第一家生产出该膜的公司，与织物进行复合层压后取商品名为GORE-TEX（戈尔特斯TM）薄膜。
经过不断努力，通过与其它亲水薄膜层压在一起成为复合薄膜，在膜上进行特别处理，其牢度大大提高。
一般认为，该面料水压可以达到10000mm，水洗6-7次后水压才有明显降落；透气量最高可以达到10000g/sqm*24hrs，但并不是刚做出来的面料就能达到这个数值，需要经过几次水洗，将部分胶水洗往，可用孔隙增多，透气量上升；同时，该面料做成的服装还可以拦阻冷风的侵进，防止风透过布料将身材散发的热量带走，使身材不因热量的丧失而感到风冷；此外，该面料还可以抵抗97.5%的紫外线。
Tips.我对水压，透气量（也叫透湿量）并不过敏，有些厂商号称耐水压20000mm,透湿量20000g/spm*24hrs，事实上各国有各国的测试的标准，中国是GB，日本是JIS，美国是ASTM。

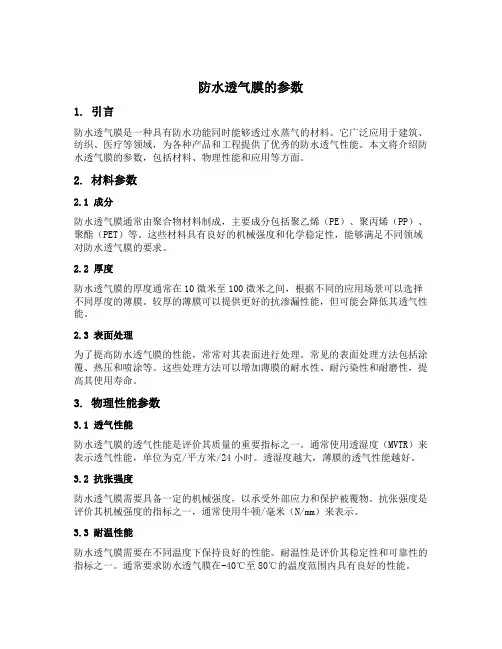

防水透气膜的参数
防水透气膜的参数1. 引言防水透气膜是一种具有防水功能同时能够透过水蒸气的材料。
它广泛应用于建筑、纺织、医疗等领域，为各种产品和工程提供了优秀的防水透气性能。
本文将介绍防水透气膜的参数，包括材料、物理性能和应用等方面。
2. 材料参数2.1 成分防水透气膜通常由聚合物材料制成，主要成分包括聚乙烯（PE）、聚丙烯（PP）、聚酯（PET）等。
这些材料具有良好的机械强度和化学稳定性，能够满足不同领域对防水透气膜的要求。
2.2 厚度防水透气膜的厚度通常在10微米至100微米之间，根据不同的应用场景可以选择不同厚度的薄膜。
较厚的薄膜可以提供更好的抗渗漏性能，但可能会降低其透气性能。
2.3 表面处理为了提高防水透气膜的性能，常常对其表面进行处理。
常见的表面处理方法包括涂覆、热压和喷涂等。
这些处理方法可以增加薄膜的耐水性、耐污染性和耐磨性，提高其使用寿命。
3. 物理性能参数3.1 透气性能防水透气膜的透气性能是评价其质量的重要指标之一。
通常使用透湿度（MVTR）来表示透气性能，单位为克/平方米/24小时。
透湿度越大，薄膜的透气性能越好。
3.2 抗张强度防水透气膜需要具备一定的机械强度，以承受外部应力和保护被覆物。
抗张强度是评价其机械强度的指标之一，通常使用牛顿/毫米（N/mm）来表示。
3.3 耐温性能防水透气膜需要在不同温度下保持良好的性能。
耐温性是评价其稳定性和可靠性的指标之一。
通常要求防水透气膜在-40℃至80℃的温度范围内具有良好的性能。
3.4 耐化学性能防水透气膜需要在不同化学环境下保持稳定的性能。
耐化学性是评价其抗腐蚀性和耐溶剂性的指标之一。
常见的测试涉及酸碱、溶剂和油等物质。
4. 应用参数4.1 建筑领域在建筑领域，防水透气膜广泛应用于屋顶、墙体、地下室等部位。
其参数要求通常包括透气性能、抗张强度和耐候性等。
4.2 纺织领域在纺织领域，防水透气膜常被应用于功能性面料中，如户外运动服装和鞋子。
其参数要求通常包括透湿度、柔软度和耐磨性等。
幕墙防水透气膜施工工法(2)
幕墙防水透气膜施工工法幕墙防水透气膜施工工法一、前言幕墙防水透气膜施工工法是一种用于幕墙建筑的防水材料施工工艺。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点1. 防水透气性好：该工法采用专业的防水透气膜材料，能够有效防止墙体受水和水汽侵蚀，同时保持墙体内部的湿度适宜。
2. 建筑保温节能效果显著：透气膜具有良好的保温效果，能够减少能源的浪费，提高建筑的节能性能。
3. 施工工期短：相对于传统的防水施工工艺，幕墙防水透气膜施工工法速度更快，能够缩短施工周期。
4. 施工质量可控：采用现场预制透气膜材料，施工过程严格按照工艺流程进行，质量易于控制。
5. 成本较低：相比于传统的防水施工工艺，幕墙防水透气膜施工工法所需材料和设备成本较低。
三、适应范围幕墙防水透气膜施工工法适用于各种建筑类型的幕墙，包括商业建筑、住宅建筑、办公楼等。
无论是新建还是翻修工程，该工法都能够有效应用。
四、工艺原理幕墙防水透气膜施工工法的工艺原理是在幕墙表面涂覆一层防水透气膜材料来实现防水和透气效果。
该膜材料可以有效避免雨水的渗透，并且能够透气，保持墙体内部环境的稳定。
五、施工工艺 1. 表面准备：将幕墙表面进行清洁和处理，确保表面光洁、无油污、无水泥渣等不良物质。
2. 底漆涂刷：涂刷底漆，提供与透气膜材料的附着力。
3. 透气膜施工：根据实际需要，选用透气膜进行预制，并进行粘贴，确保无气泡、无皱纹。
4. 焊接处理：通过热焊接或冷裂接等方法，对透气膜进行处理，确保施工接头牢固可靠、防水性能良好。
5. 检测与修补：对施工后的防水透气膜进行检测，如有破损或缺陷，进行修补。
6. 护面层制作：根据需求选择合适的护面层材料，进行制作和施工。
六、劳动组织幕墙防水透气膜施工工法需要配备工长、施工人员、质检人员等。
工长负责组织和协调施工工作，施工人员执行具体的施工任务，质检人员进行质量检查和记录。
防水透气膜方案
防水透气膜方案一、引言防水透气膜是一种用于建筑物屋面、墙体、地下室等防水工程中的新型材料。
它具有防水、透气、耐候等多种功能，广泛应用于建筑行业。
本文将详细介绍防水透气膜的特点、分类、施工方法以及应用场景。
二、特点1. 防水功能：防水透气膜采用高分子材料制成，具有良好的防水性能，能有效阻止水分渗入建筑物内部。
2. 透气功能：防水透气膜具有优异的透气性能，能够让建筑物内部的水蒸气迅速排出，保持室内空气清新。
3. 耐候性：防水透气膜具有良好的耐候性能，能够抵御紫外线、高温、低温等恶劣环境条件的影响，保持长期稳定的防水效果。
4. 环保性：防水透气膜采用环保材料制成，不含有害物质，对人体和环境无污染。
三、分类根据不同的用途和材料特性，防水透气膜可以分为以下几种类型：1. 聚氨酯防水透气膜：具有较高的强度和耐候性，适用于屋面、墙体等大面积防水工程。
2. 聚乙烯防水透气膜：具有较好的柔韧性和耐化学腐蚀性，适用于地下室、地下管道等防水工程。
3. 聚氯乙烯防水透气膜：具有较高的防水性能和耐候性，适用于屋面、地下室等防水工程。
四、施工方法1. 表面处理：在施工前，需要对建筑物表面进行清洁和处理，确保防水透气膜能够牢固附着。
2. 底层处理：在建筑物表面涂刷底层涂料，增强防水透气膜与建筑物的粘结力。
3. 防水透气膜铺设：将防水透气膜按照规定的方法和方向铺设在建筑物表面，确保无气泡和缝隙。
4. 焊接处理：对膜材的接缝部位进行热焊接处理，确保接缝处的防水性能。
5. 边缘处理：对防水透气膜的边缘进行加固处理，增强其抗拉强度和耐候性。
6. 检测验收：在施工完成后，对防水透气膜进行检测和验收，确保其达到设计要求。
五、应用场景防水透气膜适用于以下建筑工程：1. 屋面防水：适用于各类建筑物的屋面防水工程，如住宅、商业建筑、工业厂房等。
2. 墙体防水：适用于各类建筑物的外墙防水工程，能够有效阻止雨水渗入建筑物内部。
3. 地下室防水：适用于地下室、地下管道等地下工程的防水，能够有效防止地下水渗入。
防水透气膜的生产工艺
一、防水透气膜介绍
• 防水透气膜是一种新型的高分子防水材料。防水 透气膜是一种新型的高分子防水材料。从制作工 艺上讲，防水透气膜的技术要求要比一般的防水 材料高的多；同时从品质上来看，防水透气膜也 具有其他防水材料所不具备的功能性特点。
防水透气膜的工作原理
• 在水汽的状态下，水颗粒非常细小，根据毛细运 动的原理，可以顺利渗透到毛细管到另一侧，从 而发生透汽现象。当水汽冷凝变成水珠后，颗粒 变大，由于水珠表面张力的作用（水分子之间互 相“拉扯抗衡”）， 水分子就不能顺利脱离水珠 渗透到另一侧，也就是防止了水的渗透发生，使 透汽膜有了防水的功能。原理见图1
GB/T 328.10-2007 A法 横向
纵向 横向 纵向 横向 纵向 GB/T 328.9-2007
GB/T 328.9-2007 GB/T328.18-2007钉杆法 GB/T328.15-2007
EN13859-1
拉伸过程
三、透气膜生产工艺流程
• 防水透气膜的生产工艺主要有三种：流延复合、 热熔胶复合、热压复合。 • 三种方式中，热压复合方式最佳，因此我们只考 虑使用热压复合生产。
生产工艺流程
工艺平面图
1.网纹辊涂布部分 2.导辊 3.调偏辊 4.基材 5.烘道部分 6.收卷部分 7.冷却辊 8.复合部分 9.纠偏部分 10.第二基材放卷部分
图1
防水透气膜运用于金属屋面渗漏水检测系统
• 利用这种防水透气膜，根据生产工艺，在功能层6 加入射频（RFID）识别湿度传感器11。从而使防 水透气膜增加一项渗漏水检测功能。
二、防水透气膜成孔机理
• 主要特点是在原料中加入无机填料（如碳酸钙、 滑石粉等），利用在拉伸过程中无机填料微粒 （1～10微米）与正在定型的塑料膜基体结合处形 成微孔的原理，这些微孔尺寸为亚纳米级，即在1 cm 2 的面积上可分布上亿个微孔，这些微孔构成 了允许气体通过的通道，从而实现薄膜的透气却 不透水• • • • • • • 拉伸试验机 电子测厚仪 湿度分析仪 摩擦系数测定仪 雾度仪 光泽度仪 烘箱等
防水透气膜相关资料
我公司代理的BREAWARF（普利华）防水透气膜——宁波山泉建材有限公司是一家中外合资企业，公司主导产品普利华-防水透气膜定位于全球中高端品质，其高防水、高透汽、防风及良好的抗老化功能，成为国际一些主流品牌在中国的重要生产基地。
产品大量出口到欧美等发达国家及地区。
公司全球品牌BREAWARF（普利华）已全面进入国内市场，我们仍将以优越的产品性能及具有市场竞争力的价格推动产品的健康发展，并努力树立优秀品牌的典范。
中国是一个非常具有发展潜质的市场，因此我们以全球化战略的眼光，在国内市场推出与国际同步产品，将高品质产品引入中国，并将逐步推出更为高端的前沿性产品，为我国的新型建材尽一份绵薄之力，同时也为我们的客户不断创造价值。
◆ 防水透气膜在建筑围护系统中的独特功能1、防水透气膜的气密性：防水透气膜铺装在保温层之外，将整个建筑包覆起来，有效加强建筑的气密性，从而减少空气泄漏和对流热损失。
美国国家标准与技术研究所（NIST）对加强建筑气密性与建筑能耗的影响进行了研究，并于2005年发布了题为《商业建筑围护结构气密性对于HVAC（采暖通风与空调）能源利用影响的调查报告表明，使用防水透气膜与未采用防水透气膜的建筑供热和制冷能量费用节约率最多可达40%左右。
2、防水透气膜的水密性防水透气膜卓越的防水性能，严密的包覆，保护建筑不受水汽及雨水的侵蚀。
有效保证建筑的保温效果及耐久性，使建筑更加节能、环保。
在国家建筑工程质量监督检验中心的主持下，对防水透气膜配合挂网抹灰的一种外保温体系进行了热工检测。
检测结果表明，防水透气膜配合三厘米的空气层，其热阻值可达0.307，相当于《民用建筑热工设计规范GB50176》中规定的同等厚度一般空气热阻值的二倍，EPS保温板的43%，保温效果显著。
3、防水透气膜的透汽性：防水透气膜铺装于保温层之外，能够保证围护系统内水汽有效排出，解决结露防潮问题，保护保温层。
当冷热温差产生结露现象时，会在屋顶或墙体表面形成水滴，水滴侵入建筑物或保温层，降低保温层热功效，并影响建筑的耐久性。
